Netzteil hat keinen Grafikkarten Anschluss

[Tim Uwe Henze]

Kann mir mal bitte einer sagen was ich jetzt konkret machen soll? Einfach nur rum motzen hilft niemandem weiter



[Eisbrecher99]

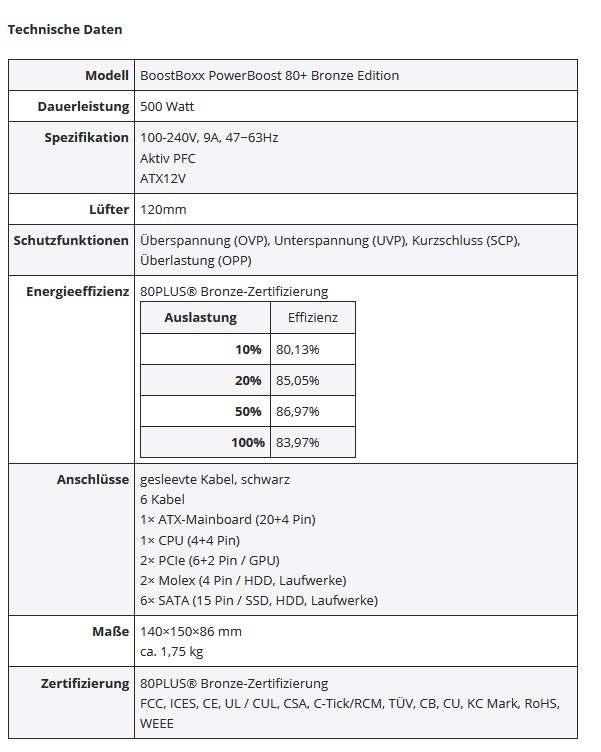

Das Datenblatt sagt Folgendes und in Anbetracht, dass hier eben alle Kabel an einem Strang hängen, würde ich sagen, dass die nötigen zwei PCIe 6+2 pin Kabel einfach in den Kabelkanal mit der Gummimuffe gestopft wurden.

Ergo alle Stromanschlüsse vom Mainboard lösen und das Kabel vom Netzteil aus dem Kabelkanal ziehen, um eine Übesicht/Gewissheit zu bekommen, was an Anschlusskabeln vorhanden ist. Je nach dem, wie man die Kabel für die Grafikkarte dann verlegt, könnten auch noch PCIe-Stromkabelverlängerungen nötig sein. Die gibt es in unterschiedlichen Ausführungen, d.h. direkt nur als 6pin, 8pin oder eine Kombination aus 6pin + 2 pin, wovon man die 2pin bei Bedarf nicht anstecken braucht, wenn die Grafikkarte nur 6pin unterstützt.



[Mettmelone]

Verfolge mal die Kabel auf die andere Seite des Gehäuses... Da wird irgendwo ein Stecker sein mit der Aufschrift "PCIe" - das wäre der richtige . 1x 6 und 1x8 Pin an EINEM Kabel...edit: 2x8 Pin an einem Kabel, einer teilbar auf 6 Pin.

https://www.csl-computer.com/500-watt-boostboxx-powerboost.html

Wichtig wäre auch eine Info, welche Grafikkarte Du da dranhängen möchtest.



[HorstSan]

Gut dann hatte @Nickel schonmal recht, die entscheidende Modellnummer ist übrigens 57361... wir nähern uns an. Was ist nun das Problem?

Modell	CSL 500W​
Dauerleistung	500 Watt​
Netzpannung	200~260V@47~63Hz Aktiv PFC​
Lüfter	120 mm max. 2000 U/min.​
Schutzfunktionen	Überstrom (OCP), Überspannung (OVP), Unterspannung (UVP) Kurzschluss (SCP) Überhitzung (OTP) Überlastung (OPP)​
Anschlüsse	6 Kabel 1× ATX-Mainboard (20+4 Pin) 1× CPU (4+4 Pin) 1× PCIe (6 Pin / GPU) 1× PCIe (6+2 Pin / GPU) 2× PATA (4 Pin / HDD, Laufwerke) 5× SATA (15 Pin / HDD, Laufwerke) 1× Floppy (4 Pin)​
Maße	140×150×86 mm​



[Streifentenrek]

Kann mir mal bitte einer sagen was ich jetzt konkret machen soll?

Die Rückwand vom Gehäuse abnehmen, weil sich dahinter wahrscheinlich irgendwo der PCIe-Stecker des Netzteils befindet.



[Tim Uwe Henze]

@HorstSan Danke dir



[Nickel]

Es sollte sogar zwei haben, 1 x 6-pin1 x 6 + 2-pin.



[HorstSan]

Kann mir mal bitte einer sagen was ich jetzt konkret machen soll? Einfach nur rum motzen hilft niemandem weiter

Gibt keinen Grund nervös zu werden. Du hast leider dein Problem immernoch nicht so geschildert, dass es für Dritte verständlich ist.



[Mini-Max]

Das scheint das NT zu sein:
https://www.csl-computer.com/pc-zubehoer/netzteile/500-watt-csl-1.html
1× PCIe (6 Pin / GPU)
1× PCIe (6+2 Pin / GPU)
82% Effizienz 😆
Das hat anscheinend sehr wohl Anschlüsse für eine GPU aber kauf Dir lieber eine neues NT bevor das Ding die Grätsche macht und Deine sonstige Hardware mit in den Tod reisst.



[Tim Uwe Henze]

@HorstSan mein Problem ist das ich meine Grafikkarte (8 Pin) mit dem NT verbinden muss , jedoch sind die Anschlüsse beim NT nicht sichtbar und ich frage mich ob dieses NT überhaupt einen Grafikkartenanschluss hat bevor ich das NT zerlege.



[bondage game]

Lieber ein vernünftiges Netzteil kaufen , das Teil sollte man nicht einbauen.



[Tim Uwe Henze]

Grafikkarte: Geforce gtx 1660 super msi



[00Julius]

jedoch sind die Anschlüsse beim NT nicht sichtbar und ich frage mich ob dieses NT überhaupt einen Grafikkartenanschluss hat bevor ich das NT zerlege.

Ist das ein komplett neuer PC oder hast du dir nur eine neue Grafikkarte für einen existierenden PC geholt?
Wenn letzteres: Dann ist ja schon einen alte Karte verbaut.
Bitte wie schon erwähnt, mal die andere Seitenwand des PC abmachen und wieder ein paar Fotos posten.



[Drewkev]

jedoch sind die Anschlüsse beim NT nicht sichtbar

Deshalb sollst du auch die Rückwand abnehmen.

bevor ich das NT zerlege.

Das solltest du lieber lassen und davon war auch nicht die Rede.



[E.o.B]

Wie auf deinem Bild der Kabel zu sehen sind, sind sie so verlegt, dass sie zwichen der Rückseite des PC-Gehäuses und der Platte, auf der das Mainboard verschraubt ist, entlanggeführt sind bzw. liegen.

Vermutlich sind dort auch die von dir gesuchten Kabel hingelegt, damit sie nicht im Gehäuse rumfliegen.
Scahue biotte einmal wie du die andere Seite von deinem Rechnergehäuse öffnen kannst, damit du da rann kannst, ansonsten dann bitte auch ein Foto davon machen.



[Nickel]

Anschlüsse beim NT nicht sichtbar und ich frage mich ob dieses NT überhaupt einen Grafikkartenanschluss hat bevor ich das NT zerlege.

Du musst nicht das Netzteil zerlegen.
Mach das Seitenteil ab und leg die benötigten Kabel frein.



[Pyrukar]

beim NT nicht sichtbar und ich frage mich ob dieses NT überhaupt einen Grafikkartenanschluss hat bevor ich das NT zerlege.

Diese Frage wurde schonmal beantwortet: Du musst die Rückseite deines PCs aufmachen und die Kabel auf der anderen seite des Fotografierten Lochs verfolgen. Nicht das Netzteil öffnen, damit machst du es nur kaputt wenn du nicht genau weist was du tust.



[TorenAltair]

Nicht das Netzteil öffnen, damit machst du es nur kaputt wenn du nicht genau weist was du tust.

Genau genommen, macht er sich damit kaputt. Die Ströme da drin sind tödlich.



[Knergy]

So schlecht ist das CSL auch nicht. Es ist von einem Fertig-PC. Derartige Anbieter haben keine Lust, das die Käufer sich massenweise mit Defekten melden.

Ich vermute aber hier ebenfalls ganz andere grundlegende Einbauprobleme. Wer nicht merkt, das der PC ein zweites Seitenteil hat, kann wohl generell kaum fehlerfrei Teile tauschen.



[whats4]

warum hat jemand ohne die nötigsten basic kenntnisse seine finger in den innereien des pc´s?
ned falsch versehen: nix gegen den TE, aber das ist ein weitverbreitetes problem.
eines, das für genug probleme sorgt.
