Netzwerk für Dateien und Backups auf der Arbeit

[dubstepz1337]

Hallo Liebe User,
wir wollen bei uns auf der Arbeit ein Netzwerk erstellen wo man Zeichnungen über ein Netzwerk zu den CNC-Maschinen sendet und ein BackUp von Dateien erstellt.
Allerdings gibt es Probleme bei der Erstellung des Netzwerkes.
Hier die Erläuterung wie das Netzwerk aufgebaut sein soll:
Im Büro steht ein PC der als Administrator die Zeichnungen freigeben soll und auf dem die BackUps der Maschinen gespeichert werden sollen. Dieser PC soll über Internet verfügen was soweit auch funktioniert.
PC Daten:
Win-7 Professional
2 Netzwerkkarten

Die Maschinen laufen über Win-7 Professional und XP und sollen KEIN Internet bekommen da kein Virenschutz vorhanden ist.

Zurzeit haben wir den Admin PC mit 2 Maschinen PCs über einen Switch verbunden.

Verschiedene Netzwerkeinstellungen und IP-Adressen usw. haben wir schon ausprobiert.
Die PCs haben die selbe Arbeitsgruppe eingestellt was die Verbindung von XP und Win-7 in einem Netzwerk ermöglichen soll.

Die Win-7 PCs finden beide ein "Nicht identifiziertes Netzwerk" allerdings finden sie sich nicht gegenseitig, der angeschlossene XP-PC findet die anderen PCs ebenfalls nicht.

Treiber sind alle aktuell.



[desmond.]

Hier eine kleine Unterstützung dafür: http://www.heise.de/ct/artikel/Einfanghilfe-971512.html
Bei Fragen einfach melden.



[Sannyboy111985]

Beim Überfliegen des Artikels sieht der erstmal gut aus.

Das Windows 7 (und auch Vista bzw. 8.x ) "nicht identifiziertes Netzwerk" melden ist normal. Das Ändert sich nur, wenn dort etwas mehr Infrastruktur bzw sogar Internet vorhanden ist... Darüber brauch man sich keine Sorgen machen.



[Masamune2]

Welche IPs werden verwendet? Geht ping? Firewalls an?

Bitte mehr technische Infos.



[firexs]

Btw, sollte man den Virenschutz überdenken.

Fall a) Der Büro PC mit Internet fängt sich was ein. Dann können im Netzwerk auch die beiden anderen Maschinen sich was einfangen.
Fall b) die 'CNC'-Maschinen haben ungeschütztes USB/CD/DVD.

lg
fire



[dubstepz1337]

IPs haben wir die 192.168.XXX.XXX und 10.1.80.X ausprobiert -> beides nicht geklappt.
Zurzeit sind wir bei den 10.1.80.X verblieben.

Ping: 1. Ping an IP-Adresse schickt 4 Pakete empfängt 4 mit der Nachricht: Zielnetz nicht erreichbar.
2. Ping an PC-Name: Nach Eingabe in die Hosts-Datei -> 4 Geschickt 4 Empfangen Nachricht: Zielnetz/Zielhost nicht erreichbar.

Firewall nur auf dem Admin PC an. Verwendete Firewall ist die Standard Windows-Firewall die ja angeblich bei lokalen Netzwerken nichts abblocken soll.



[Madman1209]

Hi,

wenn mit den Dingen Geld verdient wird: IT Systemhaus fragen und einen Profi machen lassen.

VG,
Mad



[dubstepz1337]

Wenn ich den PC-Namen anpinge kann der Zielhost nicht gefunden werden. Computername ist richtig beide PCs sind verbunden IPs Stimmen auch überein bekommen beim anpingen auch Antwort.
Wo liegt das Problem?



[Sannyboy111985]

Du hast keinen DNS Server
Das heißt die Systeme können die Namen nicht in IPs umwandlen.
Das kann man lösen, indem man die Systeme in die HOSTS Datei einfügt. Liegt unter Windows\system32\drives\etc



[Masamune2]

Wie ihr habt einfach zwei IP Bereiche "versucht"? Warum sollte der eine denn schöner sein als der andere?

Ihr verdient damit Geld?

Dann BITTE BITTE BITTE geht zu jemandem der weiß was er tut, das muss hier nicht mal ein IT-Systemhaus sein, jeder Computerfritze um die Ecke bekommt das besser hin.



[dubstepz1337]

Wir haben das Netzwerk nach Anleitung eingerichtet. Dort wurde die 192.168.XXX.XXX IP benutzt nachdem das nicht geklappt hat haben wir eine weitere Anleitung genutzt wo die 10.1.80.X IP benutzt wurde.



[Madman1209]

Hi,

ich kann mich nur wiederholen: sofern das Daten sind, mit denen ihr euren Lebensunterhalt erwirtschaftet lasst das einen Profi machen! Ihr kommt in Teufels Küche mit solchen "Experimenten"...

VG,
Mad



[Masamune2]

Ihr könntet auch 10.20.30.x nutzen, damit würde es auch gehen. Bitte geht zu jemandem der weiß was er tut.



[IndianaX]

Wie macht ihr das eigentlich bis jetzt? Bringt ihr das File mit Diskette zu den CNC Maschienen?



[dubstepz1337]

Die Zeichnungen werden immer ausgedruckt. Das BackUp wird mit USB-Stick oder einer Festplatte erstellt. Die PCs an den Maschinen sind auch nicht so alt das da noch Disketten verwendet werden
Das "Problem" dabei ist das es so halt Zeitaufwendiger und Umständlicher ist.



[TechX]

Also kostet es Scheffe unnötig Geld - eure umständliche Arbeitsweise.

Kurzer Anruf vom Scheffe bei einem Netzwerkfritzen/Computerladen u. in <1Std. ist das in richtig u. funktionstüchtig.



[IndianaX]

Wäre nicht die einfachste Lösung ICS zu aktiviern und die anderen 2 PCs dann per DHCP anzubinden? Wenn schon zwei NICs verbaut sind



[dubstepz1337]

Nein, da 1. Internet auf dem Admin-PC benötigt wird und 2. es mehr als 2 Maschinen-PCs sind zurzeit sind allerdings nur 2 an den Switch angeschlossen.

Ergänzung (8. Oktober 2014)

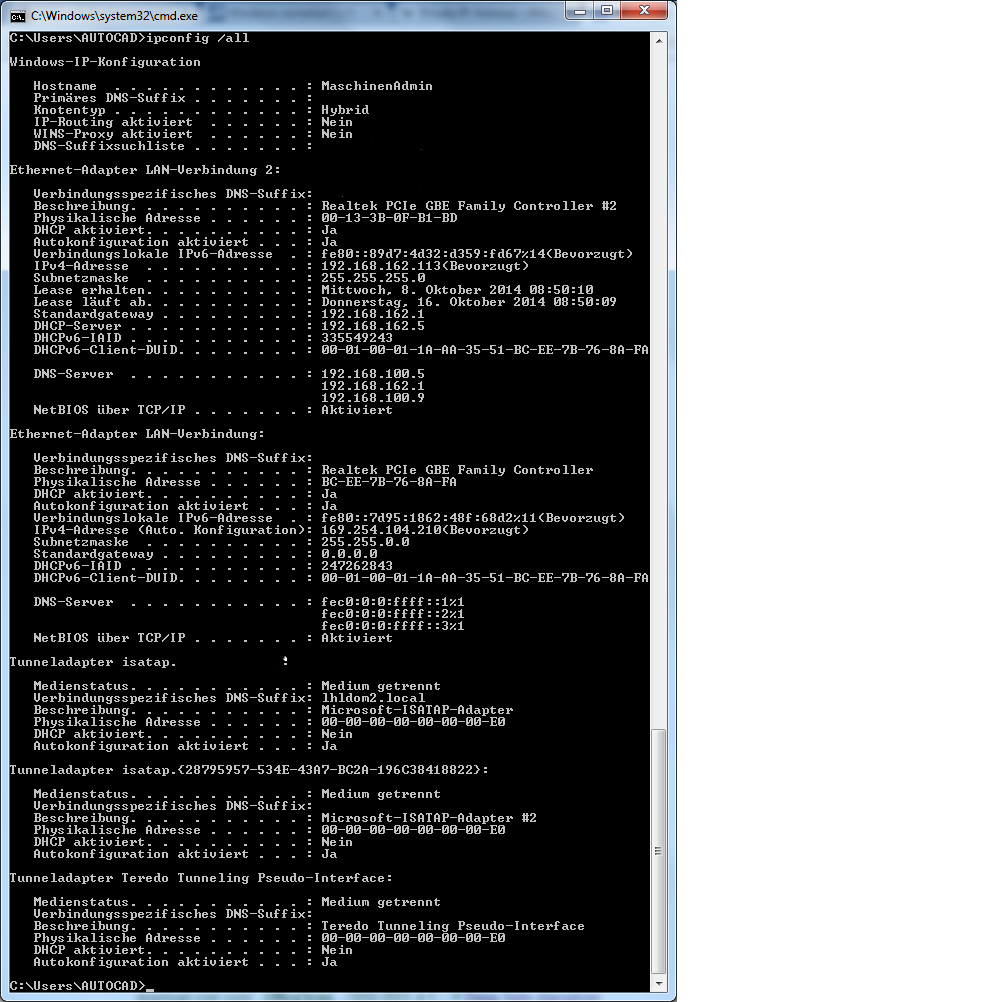

Hier einmal die IPCONFIG des Admin Rechners:

Vielleicht kann da jemand einen Fehler erkennen.
Für das lokale Netzwerk wird LAN-Verbindung genutzt.
Für das Internet Netzwerk wird LAN-Verbindung2 genutzt



[Masamune2]

Auf der ersten Verbindung ist gar keine IP eingestellt, sondern eine automatisch per APIPA vergebene. Das funktioniert theoretisch auch, ist aber nicht sehr sauber und sorgt leicht für Probleme.



[MaverickM]

Die Maschinen laufen über Win-7 Professional und XP und sollen KEIN Internet bekommen da kein Virenschutz vorhanden ist.

Solche Systeme haben eigentlich im Netzwerk nichts zu suchen. Ist es wirklich so aufwendig, die Zeichnungen manuell via USB Stick an die CNC Maschine zu tragen? Gestartet muss sie ja so oder so noch manuell werden, oder!?
