Netzwerkschrank Neubau

[SaxnPaule]

Was für Kabel willst du durch die Durchführungen durchführen? Wozu die Blindabdeckungen?



[rezzler]

Stellt sich nur noch die Frage wie man die SAT-Matrix am besten einbaut ob man die mit 12 Kabeln einfach direkt anschließen und in den obersten Fachboden reinlegen soll.

Ich fänds ja ganz neckisch, die Sat-Kabel ebenfalls auf Keystones abzuschließen (und wenns quasi nur Durchführungen/Kupplungen sind) und dann mit kurzen Koax-"Patchkabeln" zur Technik zu gehen.

Ich würd den Switch zwischen die Patchpanel setzen und dann mit kurzen Patchkabeln arbeiten.



[SaxnPaule]

Ja, das ist der Vorteil von Keystones. Da gibt's für alle möglichen Anschlüsse das richtige. Finde die Idee super!



[Brudertuck]

Die idee klingt gut. Gibt auch solche kurzen Kabel als Set. Wird aber trotzdem spannend das vernünftig da drin zu verbauen. Soll man ja auch einfach wieder ran kommen. ist sowas keine Option? Halt außerhalb des Schranks.

https://www.amazon.de/maxx-onLine-M...2FJRDMQ/ref=psdc_316956011_t3_B00OYRQKZO?th=1



[Sponny]

Was für Kabel willst du durch die Durchführungen durchführen? Wozu die Blindabdeckungen?

Ich fänds ja ganz neckisch, die Sat-Kabel ebenfalls auf Keystones abzuschließen (und wenns quasi nur Durchführungen/Kupplungen sind) und dann mit kurzen Koax-"Patchkabeln" zur Technik zu gehen.

Ich würd den Switch zwischen die Patchpanel setzen und dann mit kurzen Patchkabeln arbeiten.

Durch die Kabeldurchführungspanel will ich die Anschlüsse für die Fritzbox und POE Injektor anschließen. Ansonsten müsste ich ja vorne über alles drüber gehen. Dachte sieht unsauer aus.
Blindabdeckungen deshalb weil es dann auch optisch sauber aufgeräumt aussieht.
Die SAT Matrix montiere ich außerhalb des Schrankes auf der Wand mit Montageplatte und Erdung.

Wäre dann folgender Vorschlag besser?
Muss außer der beiden Patchpanels sonst noch was geerdet werden innerhalb des Netzwerkschrankes?

1HE	Steckdosenleiste
2HE	Fachboden (Fritzbox)
3HE	Blindabdeckung (Reserve)
4HE	Patchpanel
5HE	Kabeldurchführungspanel
6HE	Switch
7HE	Blindabdeckung (Reserve zweiter Switch)
8HE	Kabeldurchführungspanel
9HE	Patchpanel
10HE	Blindabdeckung (Reserve)
11HE	Fachboden (POE Injektor)
12HE	Steckdosenleiste



[SaxnPaule]

Dafür reicht m.E. auch eine Kabeldurchführung.

Ich würde die Blindabdeckungen weglassen und oben einen Fachboden einbauen. Darüber dann Platz lassen.

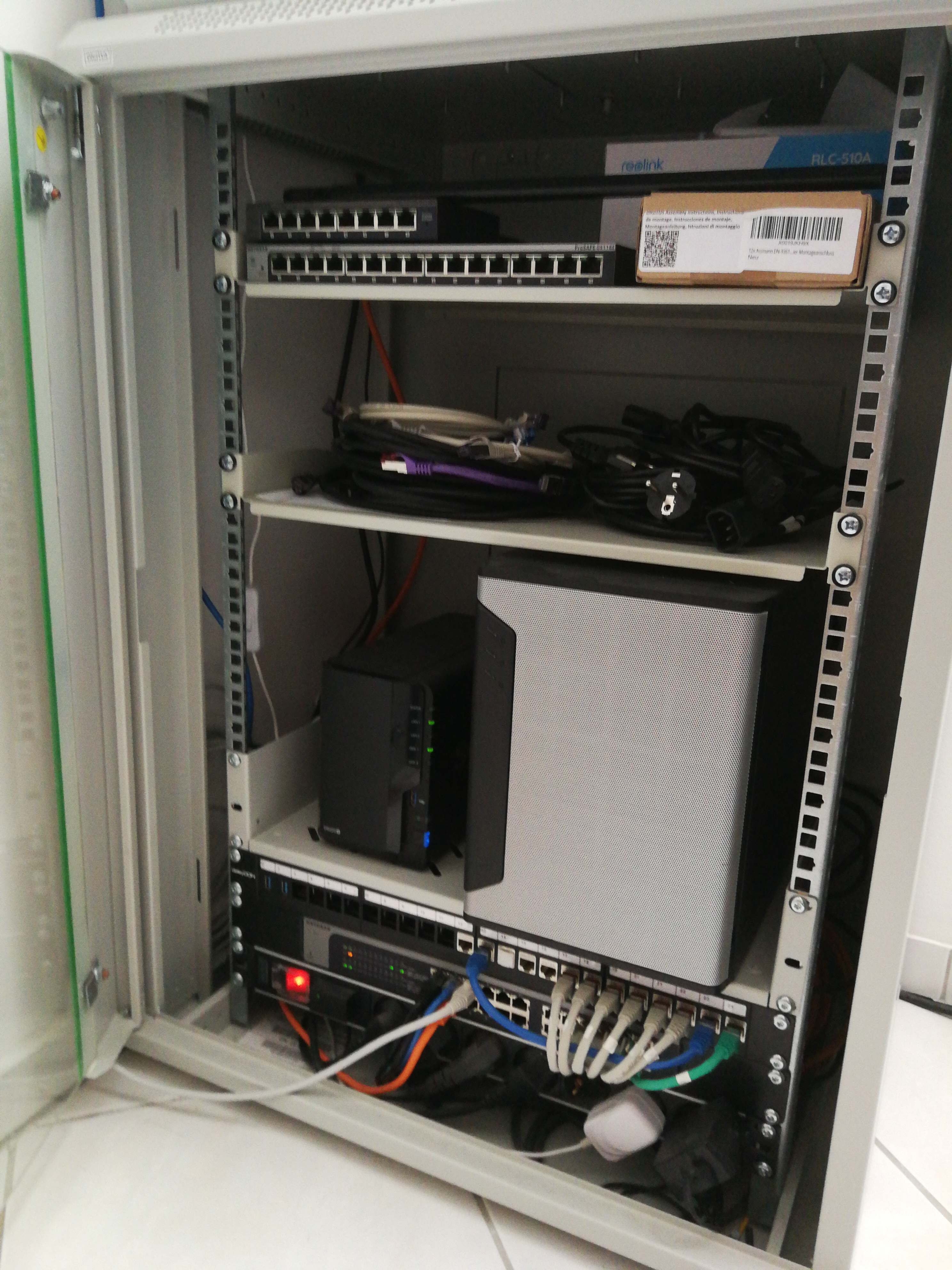

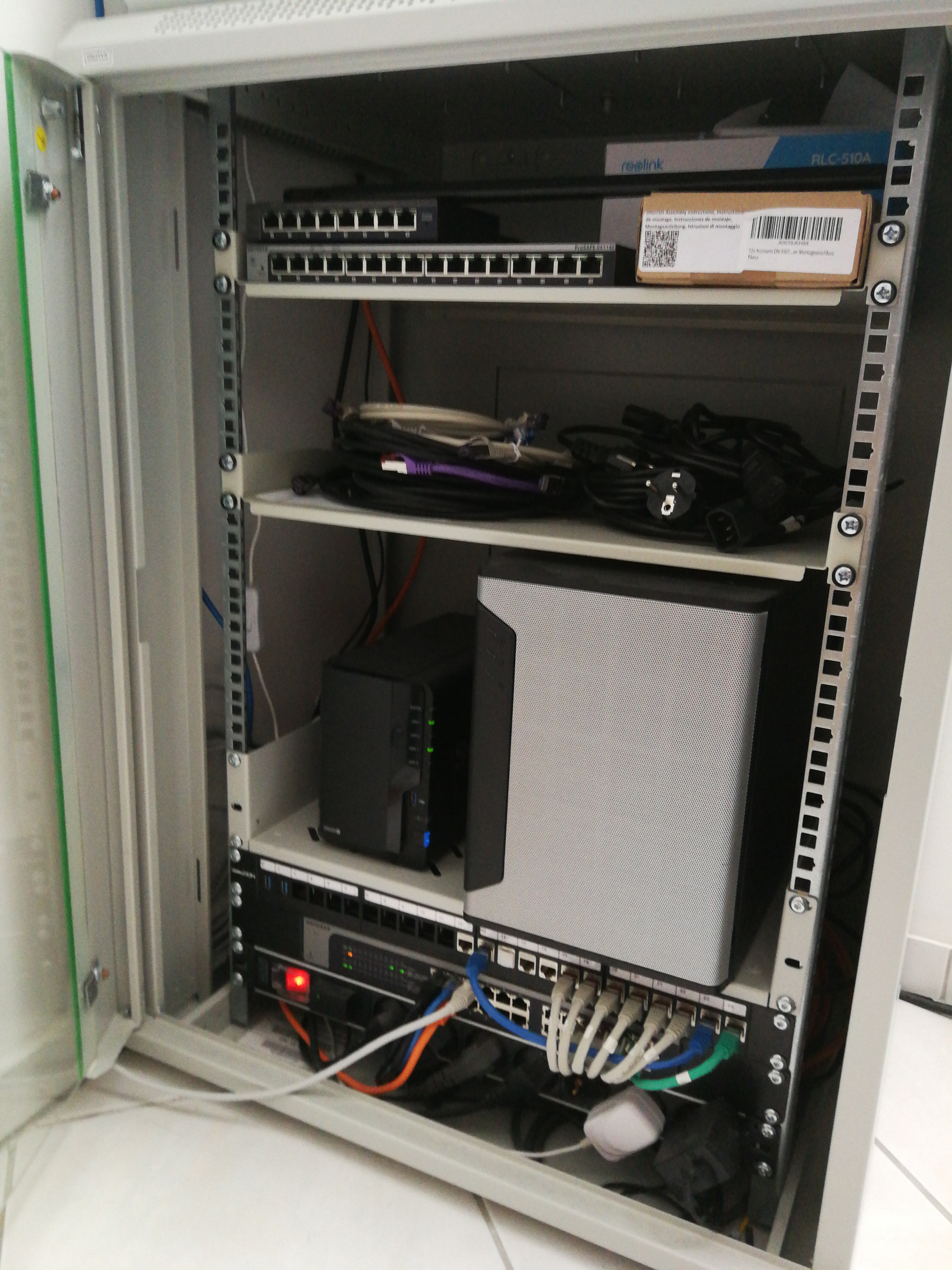

Aber das ist Geschmackssache. Ich habe bei mir halt noch Netzwerk Gedöns mit drin liegen.



[Sponny]

Dafür reicht m.E. auch eine Kabeldurchführung.

Ich würde die Blindabdeckungen weglassen und oben einen Fachboden einbauen. Darüber dann Platz lassen.

Aber das ist Geschmackssache. Ich habe bei mir halt noch Netzwerk Gedöns mit drin liegen.

Dann besser so:

0-1HE	Steckdosenleiste
1-2HE	<FREI>
2-3HE	Fachboden
3-4HE	Fachboden (Fritzbox)
4-5HE	Patchpanel
5-5.5HE	Kabeldurchführungspanel
5.5-6.5HE	Switch
6.5-7HE	Kabeldurchführungspanel
7-8HE	Patchpanel
8-9HE	<FREI>
9-10HE	Fachboden
10-11HE	Fachboden (POE Injektor)
11-12HE	Steckdosenleiste



[SaxnPaule]

Kann man so machen. Soll die Fritzbox WLAN bereitstellen? Dann würde ich sie nicht in den Schrank stellen sondern oben drauf.



[Sponny]

Kann man so machen. Soll die Fritzbox WLAN bereitstellen? Dann würde ich sie nicht in den Schrank stellen sondern oben drauf.

WLAN wollte ich im Haus verteilen mit "AVM FRITZ!Repeater 1200 AX". Habe dafür extra Netzwerkdosen mit Steckdose daneben an entsprechenden Stellen. Das WLAN an der BOX könnte man dann theoretisch ausschalten. Aber denke das geht nicht separat.



[Brudertuck]

hm... glaube nicht dass es mit den Kabeldurchführen so funktioniert. Wenn Du jeweils nur eine verbaust ist die nächste Käfigmutter halb bedeckt und es geht sich nicht mehr mit den anderen Schrauben aus. Ich musste beide Kabeldurchführungen direkt untereinander bauen. Das Raster lässt (zumindest bei mir) nichts zu was dazwischen ist. (also 5,5 - 6,5 ging bei mir nicht).



[eviltrooper]

also ich hab diesen hier in meinem 10" Schrank

https://www.zyxel.com/de/de/product...8-port-gbe-smart-managed-switch-gs1900-series

Der passt gerade so rein, man kann ihn aber nicht festschrauben sondern muss ihn auf ein Zwischenboden legen.
er ist sogar managebar, leider kein POE, dafür Lüfterlos.



[Sponny]

hm... glaube nicht dass es mit den Kabeldurchführen so funktioniert. Wenn Du jeweils nur eine verbaust ist die nächste Käfigmutter halb bedeckt und es geht sich nicht mehr mit den anderen Schrauben aus. Ich musste beide Kabeldurchführungen direkt untereinander bauen. Das Raster lässt (zumindest bei mir) nichts zu was dazwischen ist. (also 5,5 - 6,5 ging bei mir nicht).

Ok, schade. Dann muss man halt je noch eine Kabeldurchführung mehr einbauen oder freilassen. So verliert man halt eine HE die man anders hätte nutzen können. Gibts auch 10 Zoll kabeldurchführungen die 1 HE brauchen?

LG



[Brudertuck]

Like this?
https://www.amazon.de/HMF-63389-02-...2&sprefix=10"+kabeldurchführung,aps,84&sr=8-4

Ich habe einfach 2 Stück von den Schmalen untereinander verbaut, dann ist das ja auch genau eine HE; Ich mach dann mal ein Photo.
