Netzwerkschrank ordentliche Verkabelung wird zum Desaster

[eehm]

Hallo,

ich habe jetzt endlich alle meine Kabel ordentlich auf Keystones aufgelegt und schön in den Schrank eingebaut.
Der Aufbau ist jetzt so, von oben nach unten:
24 Port Patchfeld
Kabelmanagement
24 Port Switch
Kabelmanagement
24 Port Patchfeld

Das erste Patchpanel ist bis auf zwei Ports voll belegt und das Zweite zur guten Hälfte.
Leider hat der Switch die Anschlüsse auf der rechten Seite und jetzt passen die Patchkabel zum Großteil nicht vernünftig.
Ich habe Kabel in 0,25 m, 0,50 m und in 1,0 m.
Man sieht oft Bilder von perfekten Schränken bei denen die Kabel ganz schön nebeneinander stehen. Was für Kabel nimmt man da und wo kriegt man Kabel in kleineren Längenabstufungen z.B. in 5 cm Stufen?



[duAffentier]

Die macht man selber meistens.
Und Google zeigt bei "Kurze Netzwerkkabel" viele an Da kann man die fertig kaufen.



[redjack1000]

Man sieht oft Bilder von perfekten Schränken bei denen die Kabel ganz schön nebeneinander stehen. Was für Kabel nimmt man da und wo kriegt man Kabel in kleineren Längenabstufungen z.B. in 5 cm Stufen

Das liegt nicht nur an den Kabeln, sondern auch an dem geplanten Kabelmanagement und dem dafür nötigen Platz im Schrank.

Wie sieht dein Kabelmanagement und der Platz im Schrank aus?

CU
redjack



[SpiII]

Ist auf den Bildern auch zu sehen, dass der Switch seine Ports eher mittig positioniert hat?
Oder dass die Kabel im Rangierfeld in einem Kamm verschwinden?

Die perfekten Kabellängen wirst du vermutlich nicht bekommen, wenn du die nicht selbst machst.

EDIT: Stimmt, bei selbstgemacht kann man dann auch mit Farben spielen



[Der_Dicke82]

+1 mehrere Farben kaufen und selber machen!

Warum verschiedene Farben, so kann man Vlans oder verschiedene Netzwerk auch sichtbar machen

Edit, bei fertigen Kabeln kannst du eine Schlaufe legen (und locker mit kabelbindern fixieren) das sieht auch halbwegs vernünftig aus.



[dvor]

Ich habe Kabel in 0,25 m, 0,50 m und in 1,0 m.

Das sind die üblichen Längen. Irgendwo habe ich auch fertig gekaufte 15 cm Kabel. Mehr gibt es nicht.

Uplink (vom Switch zum Router) darf auch gerne eine eigene Farbe haben.



[eehm]

Wie sieht dein Kabelmanagement und der Platz im Schrank aus?

Kabelmanagement wie oben aufgeführt ist nur zwei Mal https://de.assmann.shop/de/IT-Infra...-mm-19-Schraenke-1HE-var.html?listtype=search

Platz ist unter dem zweiten Patchfeld noch einiges.

Ist auf den Bildern auch zu sehen, dass der Switch seine Ports eher mittig positioniert hat?

Ja stimmt oder es ist auch oft ein 48 Port Switch ... da hast du recht!



[dvor]

Man sieht oft Bilder von perfekten Schränken bei denen die Kabel ganz schön nebeneinander stehen.

Ich erinnere mich an solche Bilder. Da gehen die Ports des Switches über dir gesamte Breite, ebenso bei den Patchfeldern. Dann ist das einfach.

Ein Foto des aktuellen Aufbaus wäre interessant.



[gaym0r]

48-Port Switch kaufen, Kabelführungen entfernen, Panels direkt über und unter den Switch bauen, 25cm Kabel zum direkten patchen nehmen. Fertig.
Ansonsten halt mit 24-Port Switch und teilweise 50cm Kabel, trotzdem ohne Kabelführung.



[eehm]

48-Port Switch kaufen, Kabelführungen entfernen, Panels direkt über und unter den Switch bauen, 25cm Kabel zum direkten patchen nehmen. Fertig.

Ja das wäre wohl das schönste gewesen. Leider hätte der 48 Port nochmals 200 Euro mehr gekostet und ich dachte mir ich muss wirklich nicht jede Doppeldose voll belegen, wenn man sie wahrscheinlich nie nutzen wird.
An das Verkabeln habe ich damals bei der Bestellung leider nicht gedacht. Jetzt den anderen Switch verkaufen und 48 Port kaufen, dann bin ich bestimmt bei 300 Euro Mehrpreis!
Aber danke dir, du hast leider recht!



[gaym0r]

@eehm
Ja, sinnvoll ist da sicher nicht. Aber ganz ehrlich? Cableporn ist auch nur so ein Ding, das Social Media einem schmackhaft machen will. So lange die Alternative kein absolutes Kabelchaos ist, hat man durch Cableporn nichts gewonnen, v.a. im Privatbereich.



[eehm]

Aber ganz ehrlich? Cableporn ist auch nur so ein Ding, das Social Media einem schmackhaft machen will.

Ja, ich werde ggf. am Wochenende mal versuchen mit Kabelbindern ein wenig Ordnung rein zu bekommen .... so sieht das aktuell unmöglich aus. Aber im Grunde ist die Funktion das wichtige und dann hängt das Ding jahrelang im Keller!



[Bodennebel]

Stell doch mal ein Foto vom aktuellen Stand ein.
Ansonsten kann man die Kabel auch zur Seite wegführen. Aber sieht natürlich auch nur bis zu einem gewissen Grad "ordentlich" aus.



[xexex]

Man sieht oft Bilder von perfekten Schränken bei denen die Kabel ganz schön nebeneinander stehen. Was für Kabel nimmt man da und wo kriegt man Kabel in kleineren Längenabstufungen z.B. in 5 cm Stufen?

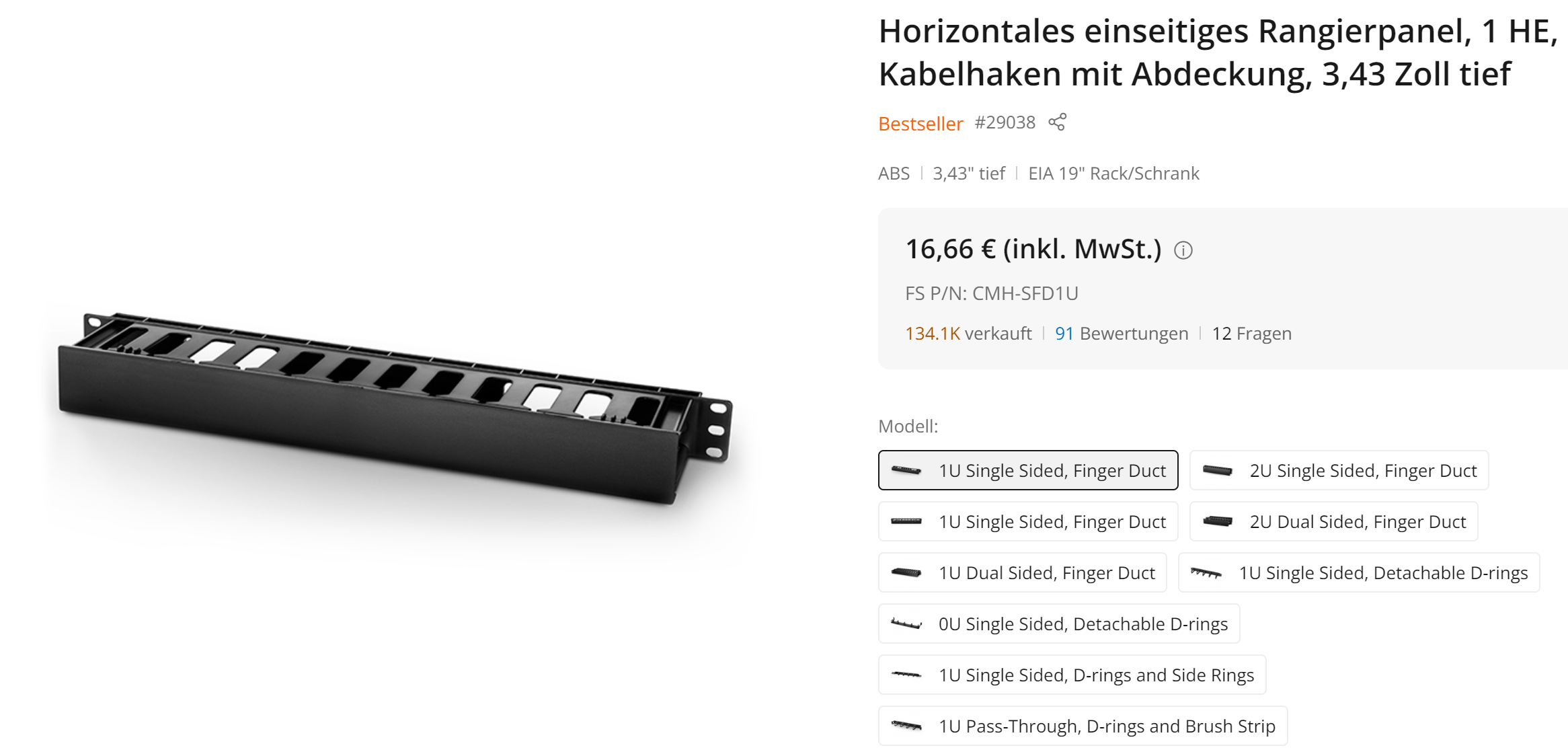

Man kann es natürlich auch übertreiben, aber grundsätzlich gesagt gibt es nicht den "perfekten Weg". Spätestens wenn du was umstecken muss oder den Switch wechselst, wären auch deine millimetergenauen Kabel hinfällig. Wenn du es trotzdem optisch "perfekt" haben willst, solltest du noch etwas Geld in die Hand nehmen und das potthässliche Rangierpanel entsorgen. Hiermit kriegst du Kabel wunderbar versteckt:

https://www.fs.com/de/products/29038.html

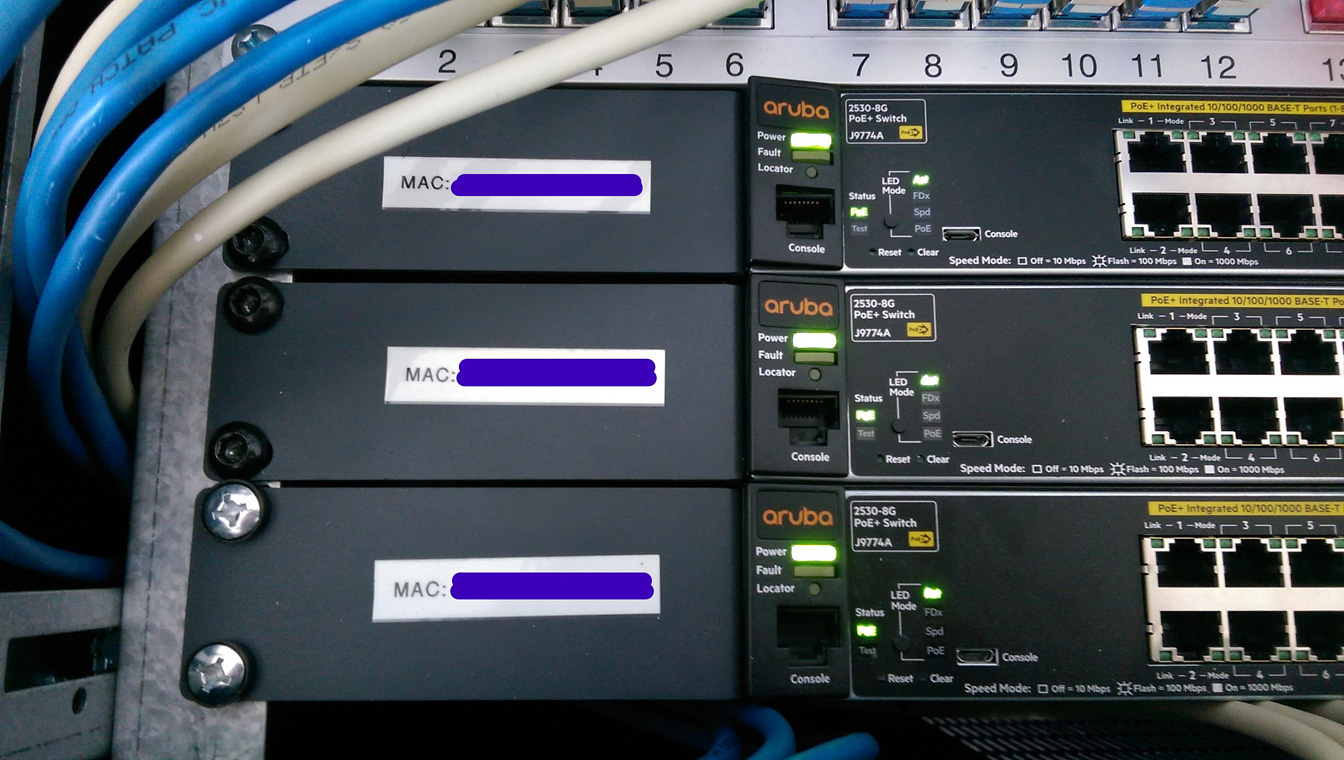

Sieht dann verbaut so in etwa aus:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Am besten immer nach der "first/last" Methode vorgehen, ersten Port vom Patchpanel mit dem letzten Port vom Switch verbinden, so bleiben die Längen annähernd gleich und die Kabel können in den Rangierboxen verschwinden.

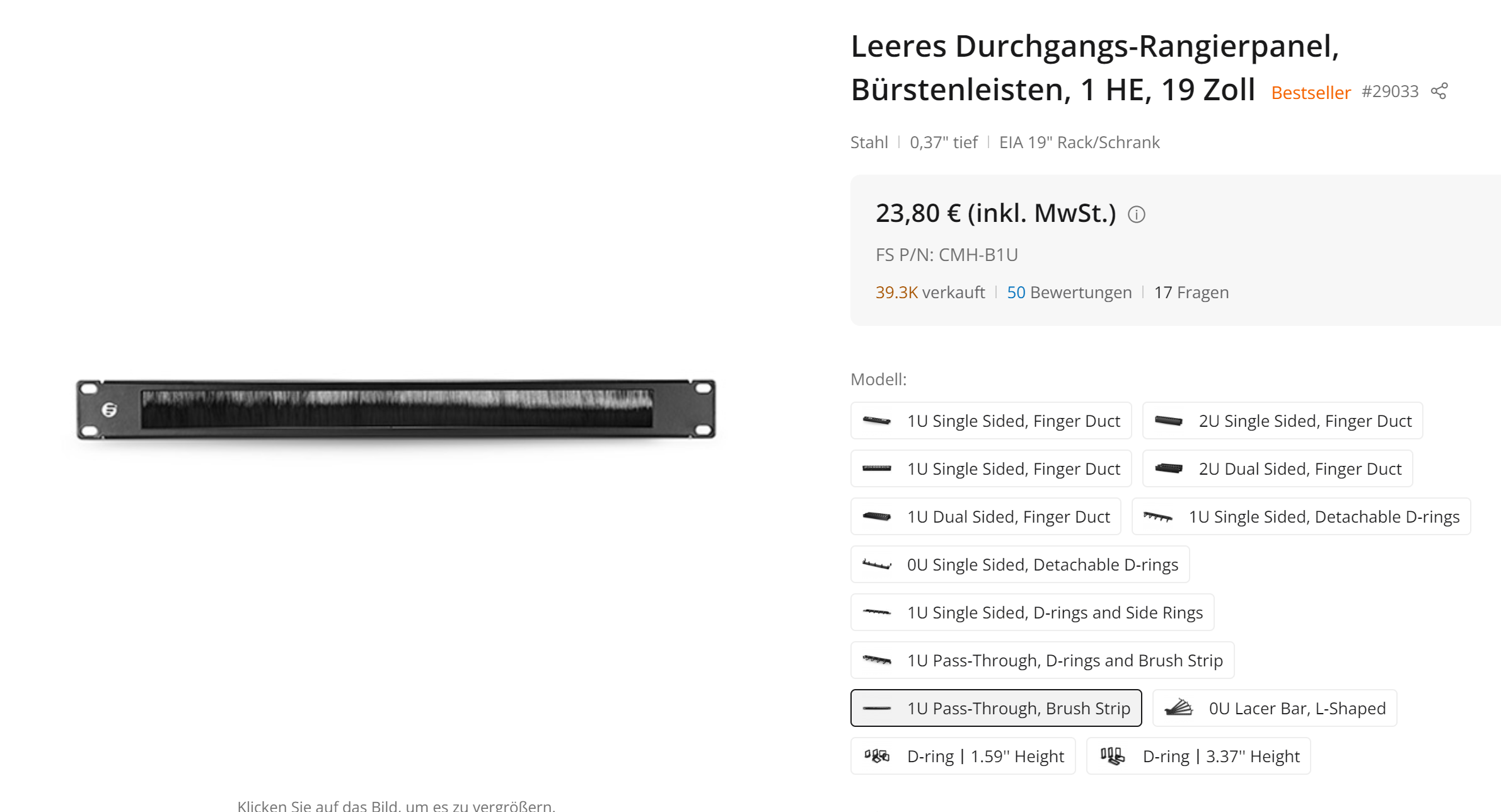

Was natürlich auch geht, sind reine Bürstenleisten, dann "verschwindet" die ganze Kabelage dahinter. Ist bei Vollbelegung aber optisch nicht unbedingt ansprechend und wenn du öfters an die Kabel muss, kann es problematisch sein.

https://www.fs.com/de/products/29033.html

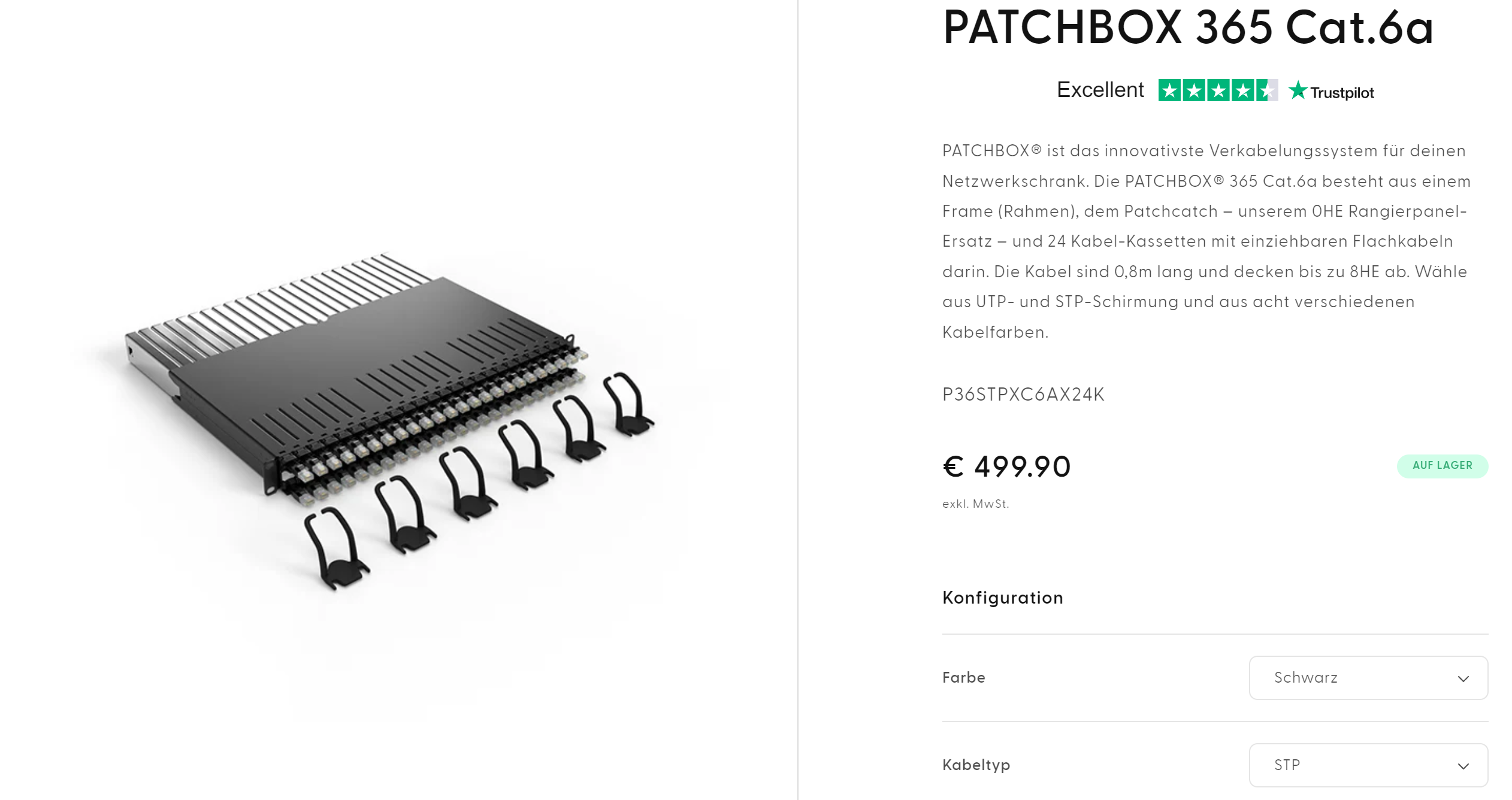

Wenn du viel zu viel Geld in der Tasche hast, dann kannst du sowas nehmen, da kannst du dir dann die Kabel millimetergenau rausziehen:

https://patchbox.com/de/patchbox-netzwerk-verkabelungssystem/



[h00bi]

Man sieht oft Bilder von perfekten Schränken

https://www.reddit.com/r/cableporn/

Für echten cablep0rn wirst du ums selbst crimpen nicht drum rum kommen. Achtung: Korrekt(!) crimpen ist schwerer als man denkt.

Davon ab gibt es bei kurzen Kabeln wie 0,25m auch immer unterschiedliche Modelle, da jeder Hersteller anders misst. Ein anständiger Hersteller deklariert das irgendwo auf der Seite ob das mit oder ohne Stecker ist oder ob nur der Knickschutz mitgezählt wird oder oder oder.
Ich hab nämlich extra kürzere 0,15er (gesamtlänge) eines anderen Anbieters gekauft, weil meine vorhandenen 0,15er (Kabellänge) von der Tür gequetscht wurden.
