Nexus 7 Docking Station

[elBanano]

Hallo Technik Freunde,
Seit letzten September hab ich das Nexus 7. Btw. sehr schönes Gerät.
Allerdings warte ich seit geraumer Zeit auf ein Landscape Dock, was wenn möglich auch noch die POGO Pins unerstützt.
Ich würde gerne meinen alten Radiowecker in Rente schicken :-)
So und nun zum problem.
Das Dock von Asus ist natürlich perfekt nur irgendwie nie Lieferbar. Hat einer von euch ne Asus zertifizierte Glaskugel und weiß wann es womöglich wieder zubestellen ist?
Oder habt ihr gute Alternativen zum Asus Dock?
Hab schon überlegt mir eins bei mir in der Firma aus Alu fräsen zu lassen ^^
Allerdings kostet die Maschinenstunde der kleinsten Maschine mehr als das Doppelte als das Dock von Asus.
Ich schätze ab 100 gefrästen Docks kann ich es auch für 30€ anbieten ^^
Danke für eure Anworten! Und wenn es 100 Interessenten für nen Alu Dock gibt, richte ich die Maschine ein^^



[Gamefaq]

Einfach abwarten bis Asus es wieder lieferbar hat.

PS: Nutze mein N7 auch als Wecker. Eignet sich perfekt dafür.



[Madman1209]

Hi,

leider keine näheren Angaben - aber das Alu-Dock würde mich interessieren Wie hast du dir das vorgestellt? Bzw was "kann" das Dock dann? Oder ist das nur eine Halterung? Wie wird es da drin geladen?

Denke auch entweder warten oder bei ebay schauen...

VG,
Mad



[elBanano]

Eigentlich hab ich mir das ähnlich dem originalen vorgestellt.

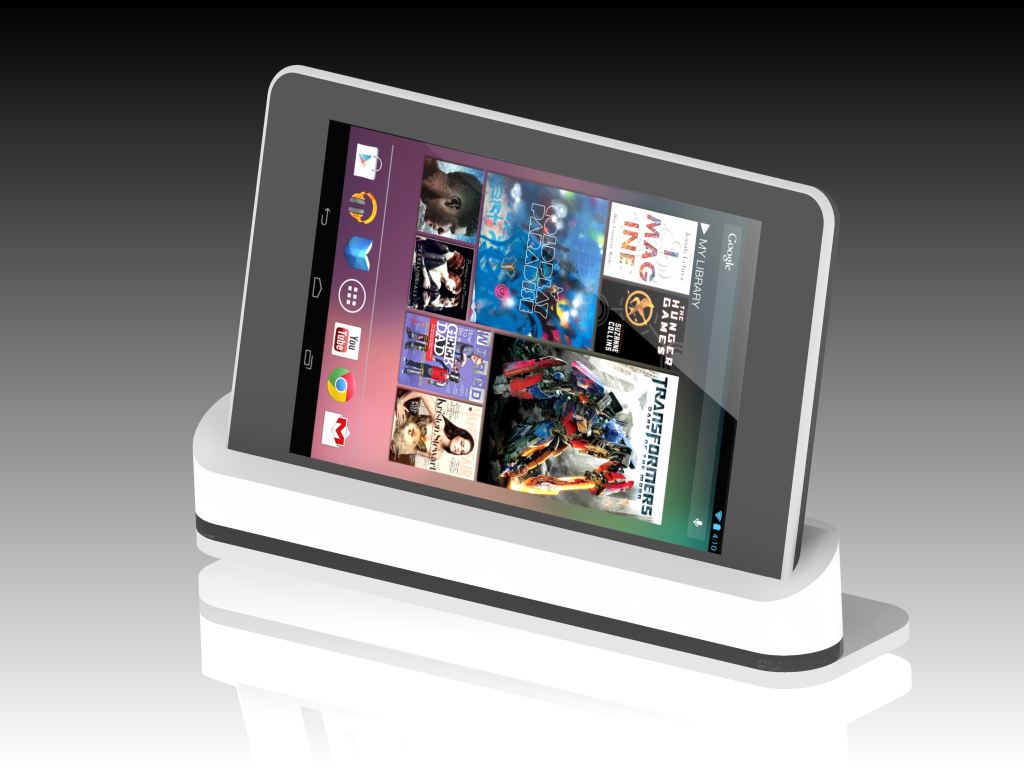

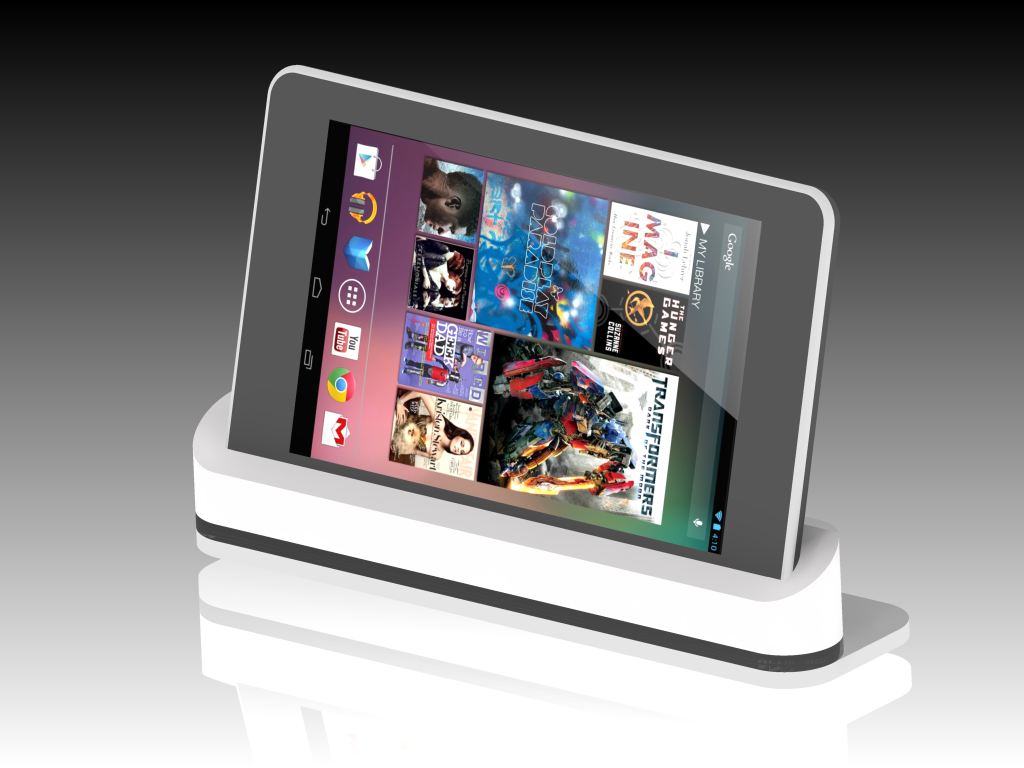

Ich versuch mal nen Bild zu Rendern und es hier mit reinzustellen.
Bin dann natürlich für Anregungen und Kritik offen.



So die Farben kommen total beschissen rüber.
Ichänder das bei Gelegenheit nochmal aber für die erste Idee reichts.
Zur Erklärung:
Material wo das Dock drin steht: Alu
Darunter: Acryglass 5mm (als Status anzeige durch RGB LED beleuchtet)
Darunter: Alublech 5mm, damit das ding auch wirklich steht.



[Madman1209]

Hi,

und in Sachen Anschlüsse? Wie willst du das realisieren? Sieht eigentlich verdammt lecker aus das Ding

VG,
Mad



[elBanano]

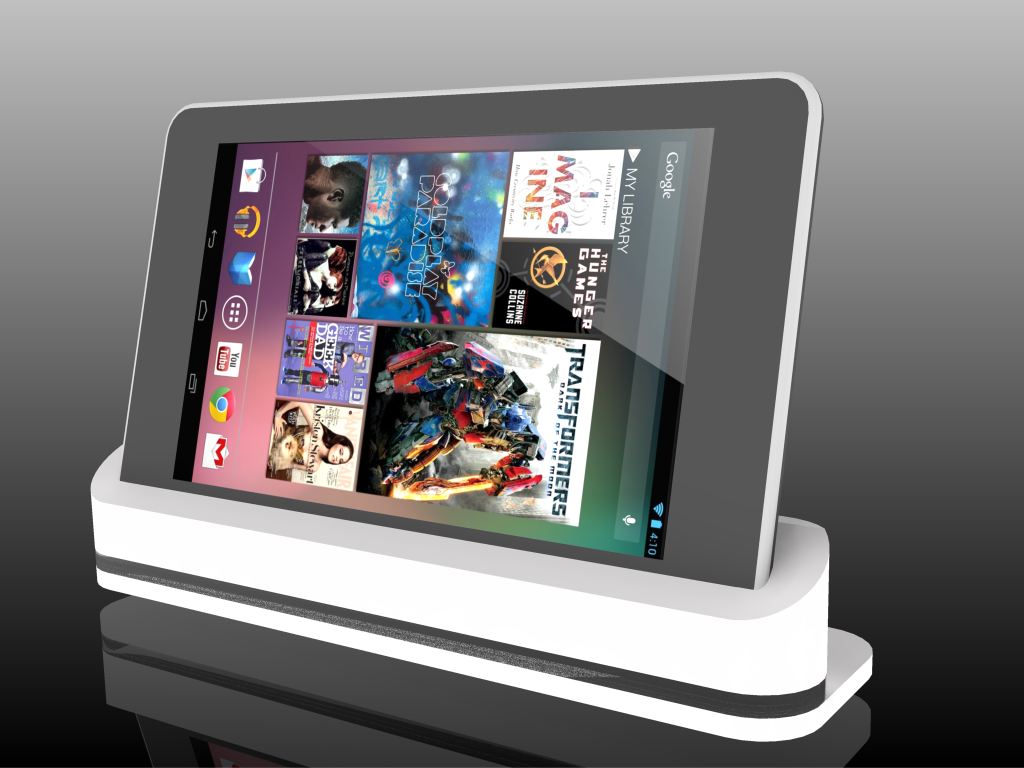

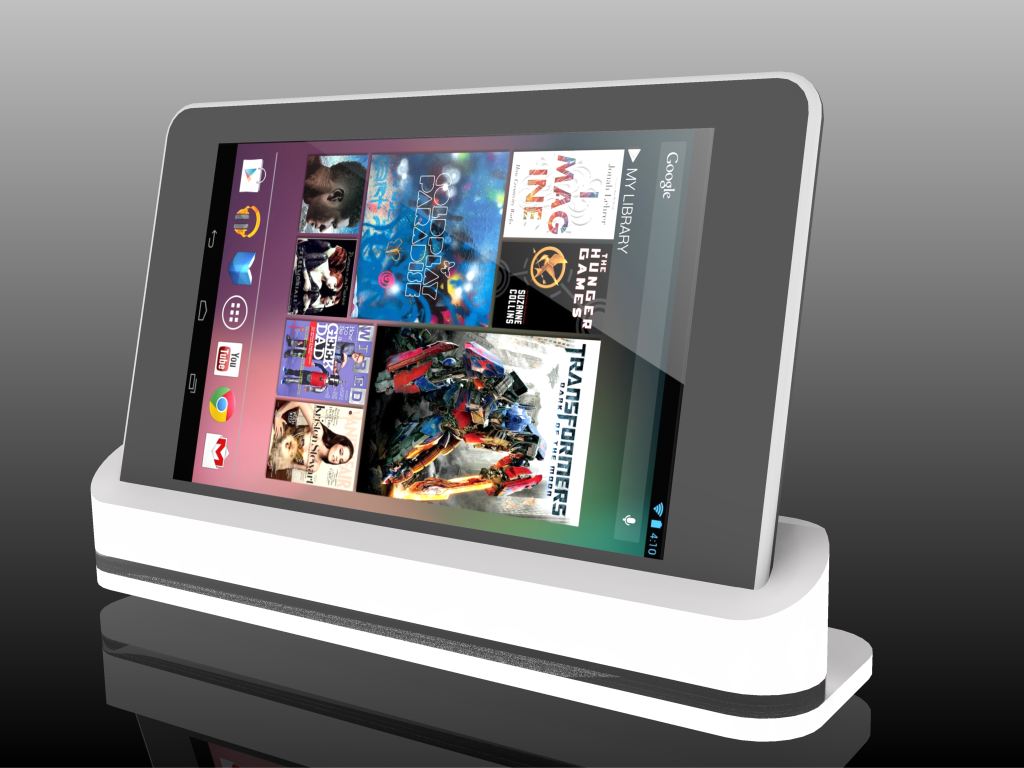

Hier noch mal nen besser gerendertes Bild.



Naja wegen den Anschlüssen hab ich mir folgendes gedacht:

Die Abmaße der POGO Pins sind ja bekannt, da ich ja nen Nexus 7 hab.
Die Pinbelegung ist nach XDA-Dev. ja auch bekannt. Also 5V/2A Laden und +- Stereo Sound.

Ich würd gern nen Female µUsb Verbauen um das Nexus zu laden.
Und nen Female 3,5mm Klinke für Sound. (dafür nen kleines 2.0 Edifier System, langt voll fürs Schlafzimmer)

Joa wo bei wir bei der Sache der Umsetzung sind.
Die gefederten Kupfer (Messing) Anschlüsse im Dock für die POGO Pins sind relativ aufwändig zu fertigen.
Eigentlich kein Problem allerdings teuer.


Ich brauch Ansporn und Feedback!!



[Madman1209]

Hi,

ganz ehrlich? Ich fänd's genial. Nur der Satz "allerdings teuer" tut mir im Auge ein bisschen weh Und irgendwie ist der Andrang hier kleiner als vermutet Vielleicht solltest du tatsächlich einen neuen Thread aufmachen ala "Nexus 7 Dockingstation im Eigenbau" oder so - aber nicht vergessen den Link hier zu posten.

100 Leute werden sich da doch finden... oder?

Was schätzt du (nur ganz grob Pi mal Daumen) auf welche Kosten du kommen würdest?

VG,
Mad



[elBanano]

Dank dir.
nach so nem Feedback hab ich bock weiter dran zu bleiben.
Ich werd mal überlegen nen neuen Thread zu starten allerdings bin ich mir nicht sicher ob es dann mehr Leute interessiert. Aber wirklich überquillen tut der Thread ja nicht ^^

Zu den Kosten.
Ich sag mal so das einzig aufwendige zu fertien ist das Alu Teil wo das Tab drinsteht.
Wenn ich eins davon bauen lasse wirds der Azubi auf der Manuellen fräsen (kostet nen belegtes Brötchen)
Bei 10 Sück würd ich das NC fräsen lassen. ich schätze mal dann für ca. 60€ das Stück
Bei 100 Stück würd ich das Bauteil für 15€ - 17€ bekommen.

man könnte die Acrylglasplatte komplett weglassen, genauso wie den Anscluss für Sound.
Den µUSB zum Laden würd ich immer drin lassen aber jedem das seine falls jemand nur eine schicke Halterung haben möchte.

Dann wären wir in der minimalausstattung, bei Abnahme von 100 Stück bei gut 20 €

Ich werd mal gucken wie ich das Ding weiter zeichnen kann und es gibt Bald wieder Bilder (muss nur nebenbei auchmal Arbeiten).

Grüße

Ergänzung (5. Februar 2013)

So,
ich hab mal ein wenig weiter gebastelt und mir zum Thema Preis noch ein wenig Gedanken gemacht.

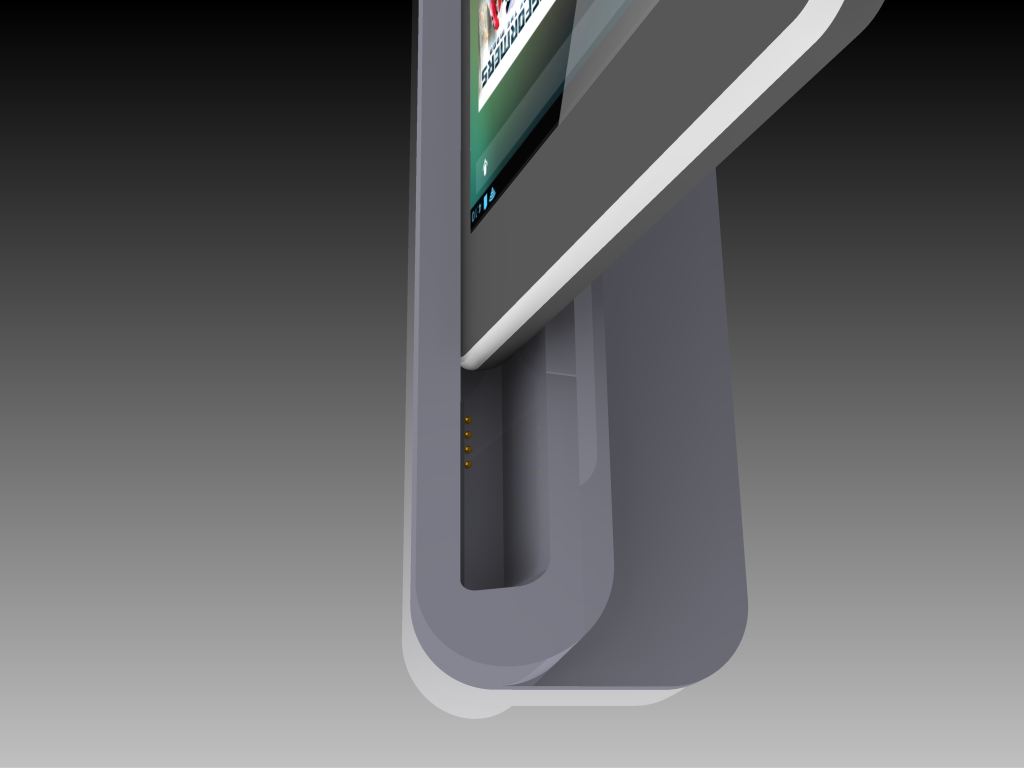

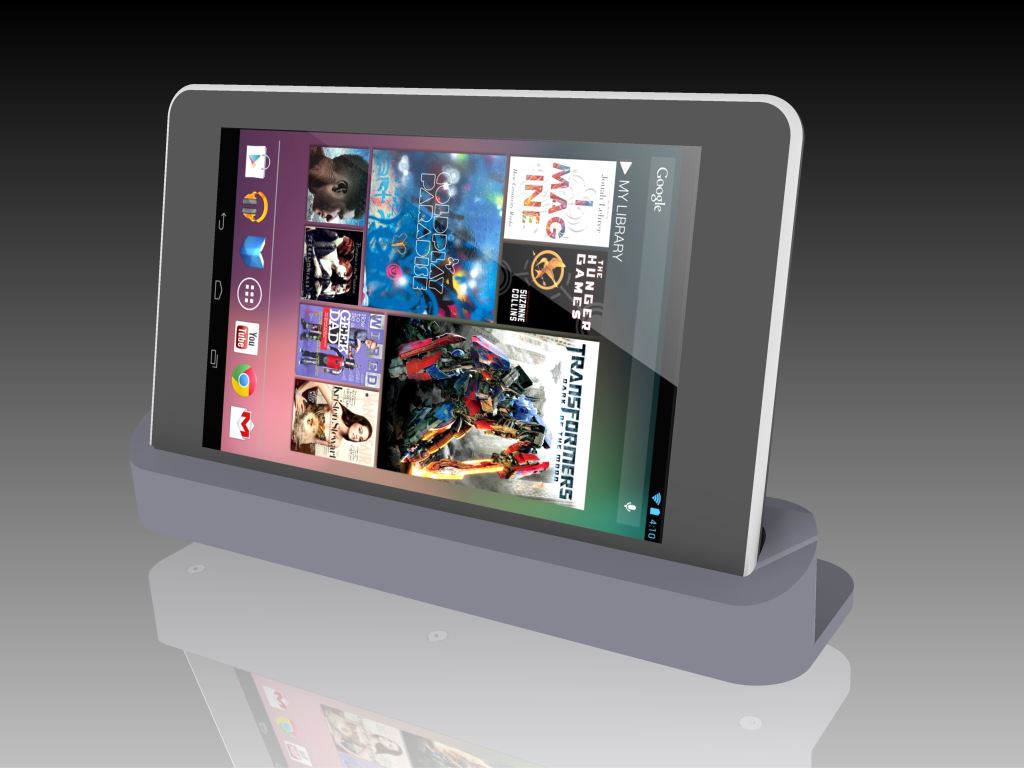

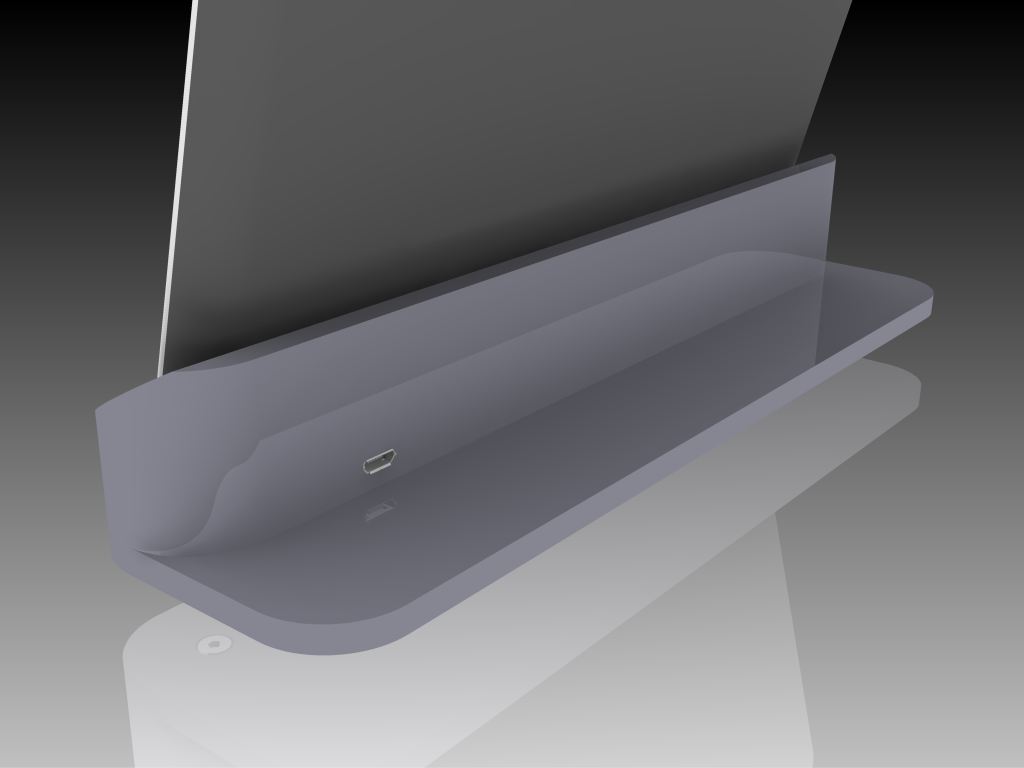

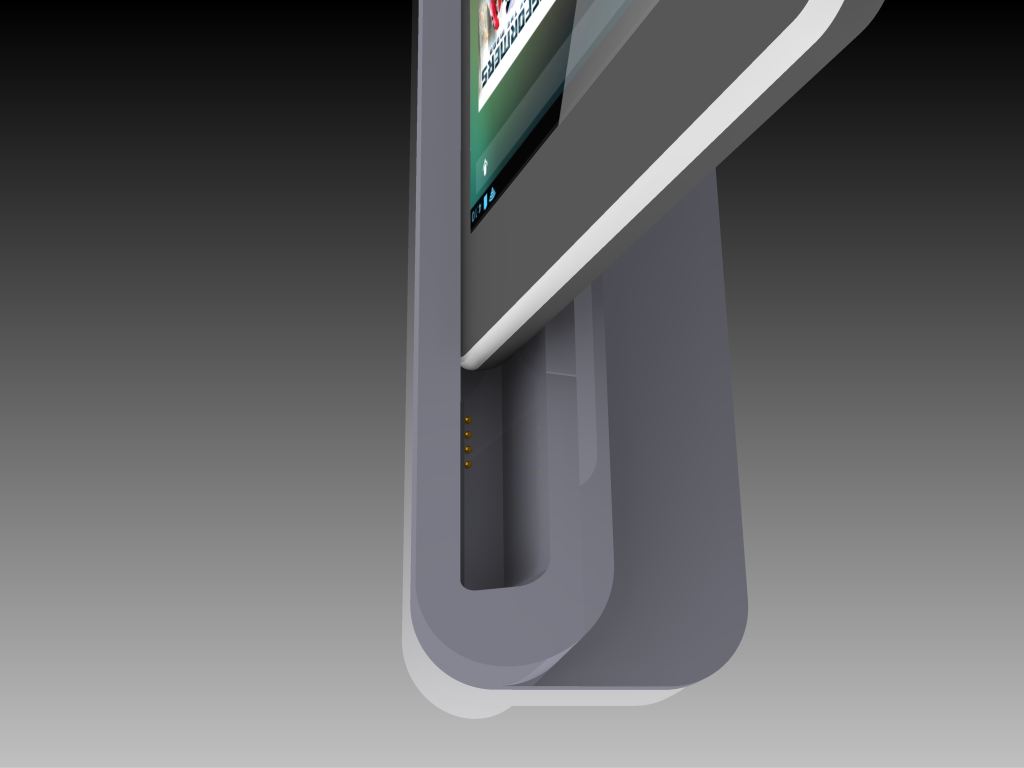

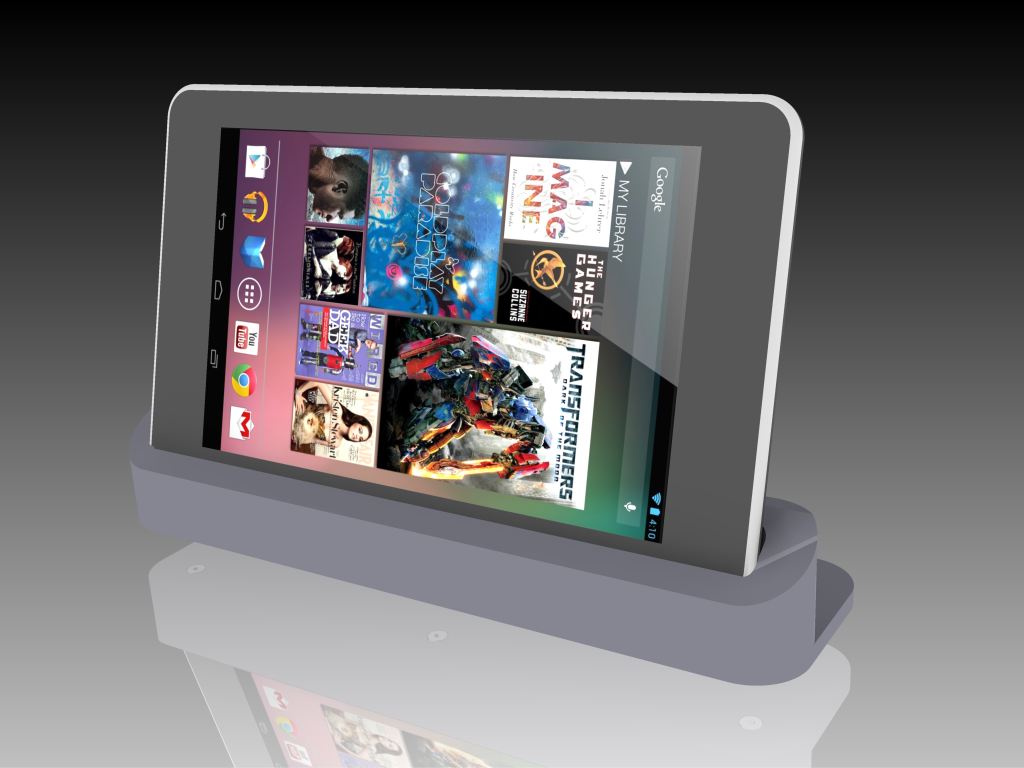

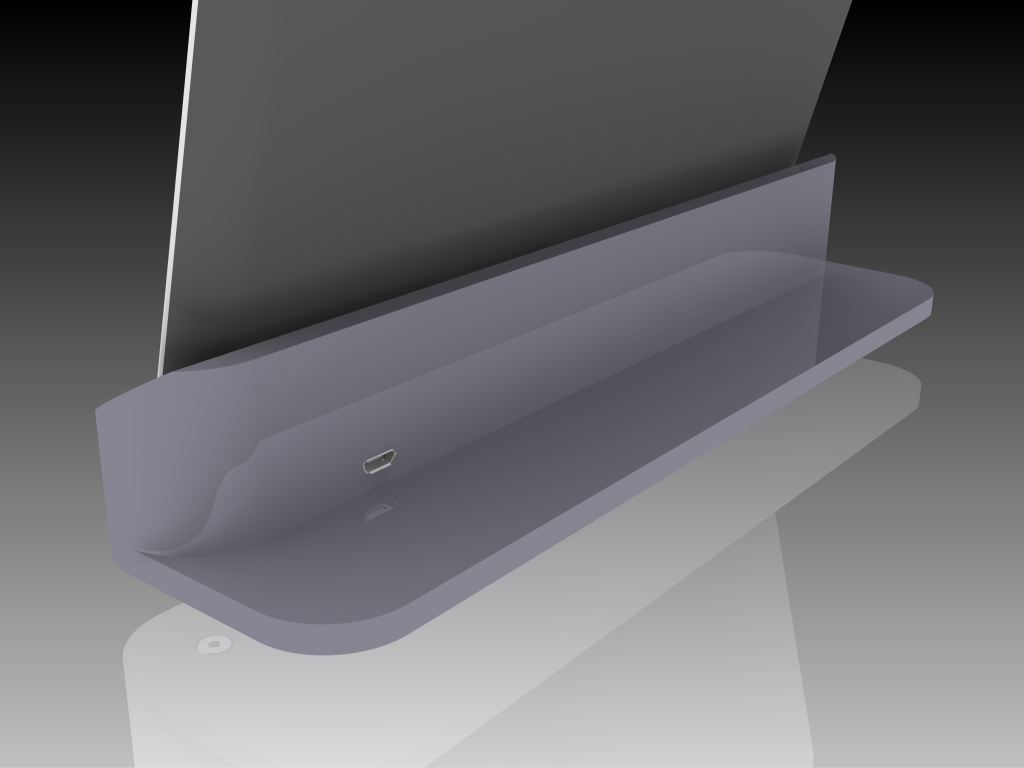

Hier also eine "minimal Version"

Es beinhaltet Das Dock, was verschraubt ist mit der Bodenplatte
und POGO Pins zum laden, Verbunden mit einem µUSB Port.

LED Beleuchtung und 3,5.. Klinke Stecker fehlen.

Ich hoffe Ihr habt Spass der Entwicklung zu folgen und hier die Bilder:



[DooM]

sieht wirklich sehr interessant aus. mit audio anschluss wär natürlich auch richtig hammer.
mfg



[elBanano]

Es gibt 2 Probleme mit dem Soundausgang.
Der 3,5mm Klinkenport ist beschissen zu verbauen. Die Konstruktion würde sich soweit ändern, dass man ein großes Stück aus dem Dock freifräsen müsste und aus ästhetischen Gründen mit einem verschraubten Blech wieder Abdecken sollte.
Teure Aktion... aber was besseres fällt mir gerade nicht ein.

Das zweite wär: kann man die beiden Masse Leitungen der jeweils rechten und linken Lautsprecher auf die Masseleitung des 5V Netzteils, mit dem ich das Nexus lade, legen?
anders erschließen sich mir die POGO Pins des Nexus 7 nicht.



[Madman1209]

Hi,

also Sound bräuchte ich zum Beispiel gar nicht, da ich per Bluetooth mit den Stereo-Böxlis verbinde. Von dem her würde mir "Laden" alleine vollkommen reichen.

VG,
Mad
