Hallo zusammen,
heute möchte ich die NF-A12x15 PWM chromax.black.swap Lüfter von Noctua unter die Lupe nehmen.
Mir wurden freundlicherweise gleich 2 dieser Lüfter zur Verfügung gestellt.
Meine Meinung dazu bleibt trotz allem unangetastet.
An dieser Stelle ein gepflegtes „Dankeschön“ an Noctua für die Bereitstellung dieser Muster.
Was Kühlleistung angeht gehört dieser Lüfter, gerade durch seinen Abmaßen von lediglich 120mm als Rahmen und 15mm in der Höhe, zu der Referenz der Slim-Lüfter.
Das belegen unter anderem auch folgende Links:
heute möchte ich die NF-A12x15 PWM chromax.black.swap Lüfter von Noctua unter die Lupe nehmen.
Mir wurden freundlicherweise gleich 2 dieser Lüfter zur Verfügung gestellt.
Meine Meinung dazu bleibt trotz allem unangetastet.
An dieser Stelle ein gepflegtes „Dankeschön“ an Noctua für die Bereitstellung dieser Muster.
Was Kühlleistung angeht gehört dieser Lüfter, gerade durch seinen Abmaßen von lediglich 120mm als Rahmen und 15mm in der Höhe, zu der Referenz der Slim-Lüfter.
Das belegen unter anderem auch folgende Links:
Infos:
https://www.computerbase.de/2019-03/noctua-nh-u12a-cpu-kuehler/
Test (Kühler mit 25mm Lüfter):
https://www.computerbase.de/2019-05/noctua-nh-u12a-test/
Leserartikel (Kühler):
https://www.computerbase.de/forum/threads/noctua-nh-u12a-kompakter-kraftprotz-im-test.1877948/
Test (Lüfter 25mm)
https://www.computerbase.de/2018-07/120-luefter-test-cpu-kuehler/
Test auf Radiator:
https://www.overclock3d.net/reviews/cases_cooling/noctua_nf-12x15_slim_fan_performance_review/1
Infos zur chromax Serie:
https://www.computerbase.de/2019-11/noctua-chromax-black-luefter/
und zu guter Letzt der Link zum Hersteller des Test-Musters:
https://noctua.at/en/nf-a12x15-pwm-chromax-black-swap
Ich hatte zwei Lüfter angefragt um einen Lüfter-Mod auf der Grafikkarte zu realisieren.
Leider kann ich euch keinen Vergleich zum Originalkühler präsentieren, da ich bereits zuvor Lüfter der Grafikkarte getauscht habe.
Schauen wir uns zunächst die Lüfter genau an.
Verpackung & Zubehör

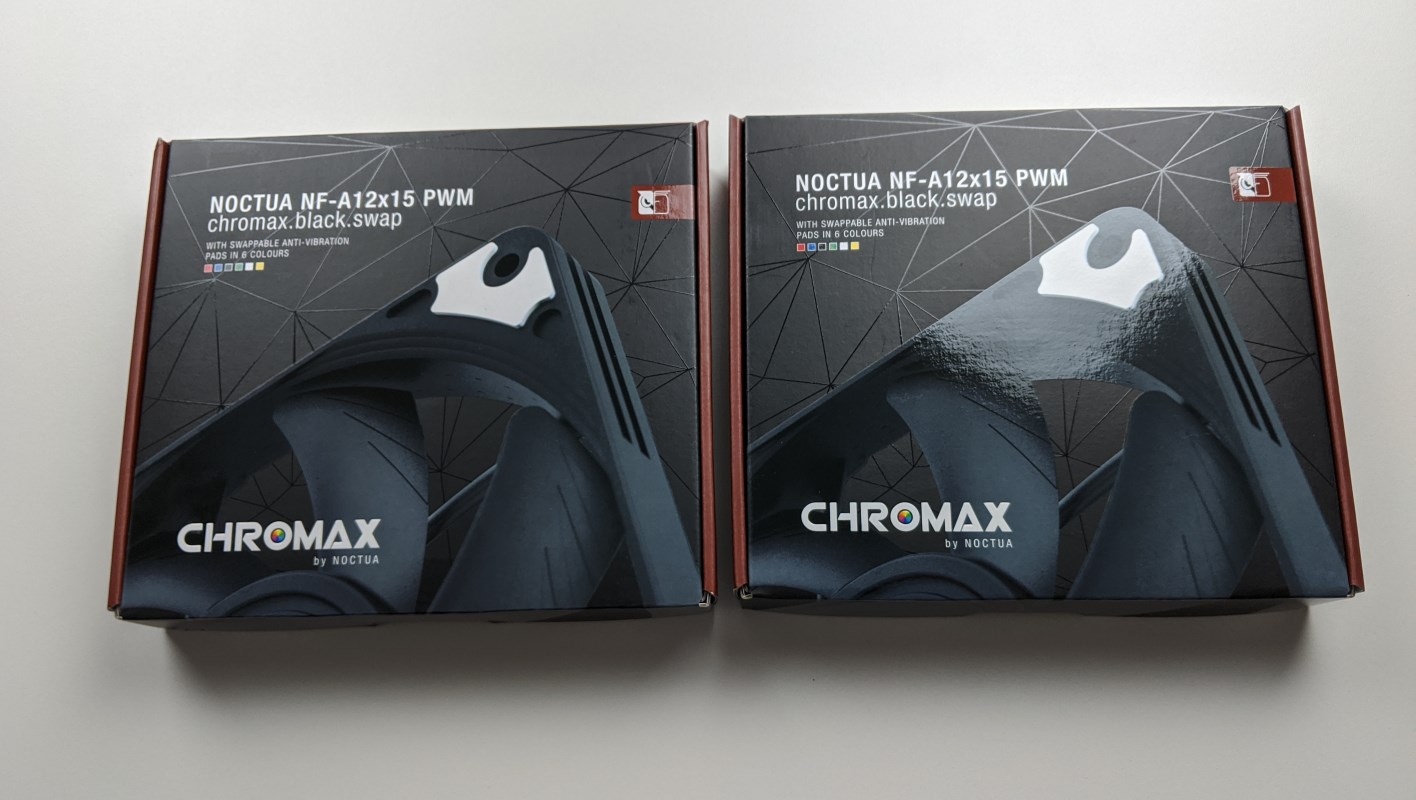

Der Karton täuscht ein wenig was die tatsächliche Größe anbelangt. Wenn der Schriftzug nicht etwas Anderes sagen würde, könnte man im ersten Moment denken, dass es sich um 140mm Lüfter handelt. Der Begriff „swap“ sowie die kleinen bunten Kästchen darunter, aber auch die Farben im „O“ von chromax, geben einen kleinen Hinweis auf die Möglichkeit der Farbgestaltung.
Spätestens jetzt sollte klar sein, dass man zu jeder Farbe (rot, blau, schwarz, grün, weiß & gelb) 8 selbstklebende Antivibrationspads mit dem Lüfter erhält und sich somit sein eigenes Farbschema kreieren kann. Natürlich ist damit auch ein komplett schwarzer Lüfter, der nicht auf diese Pads verzichten muss, realisierbar.
Beim Öffnen der Verpackung wird klar warum diese so groß ausfällt.

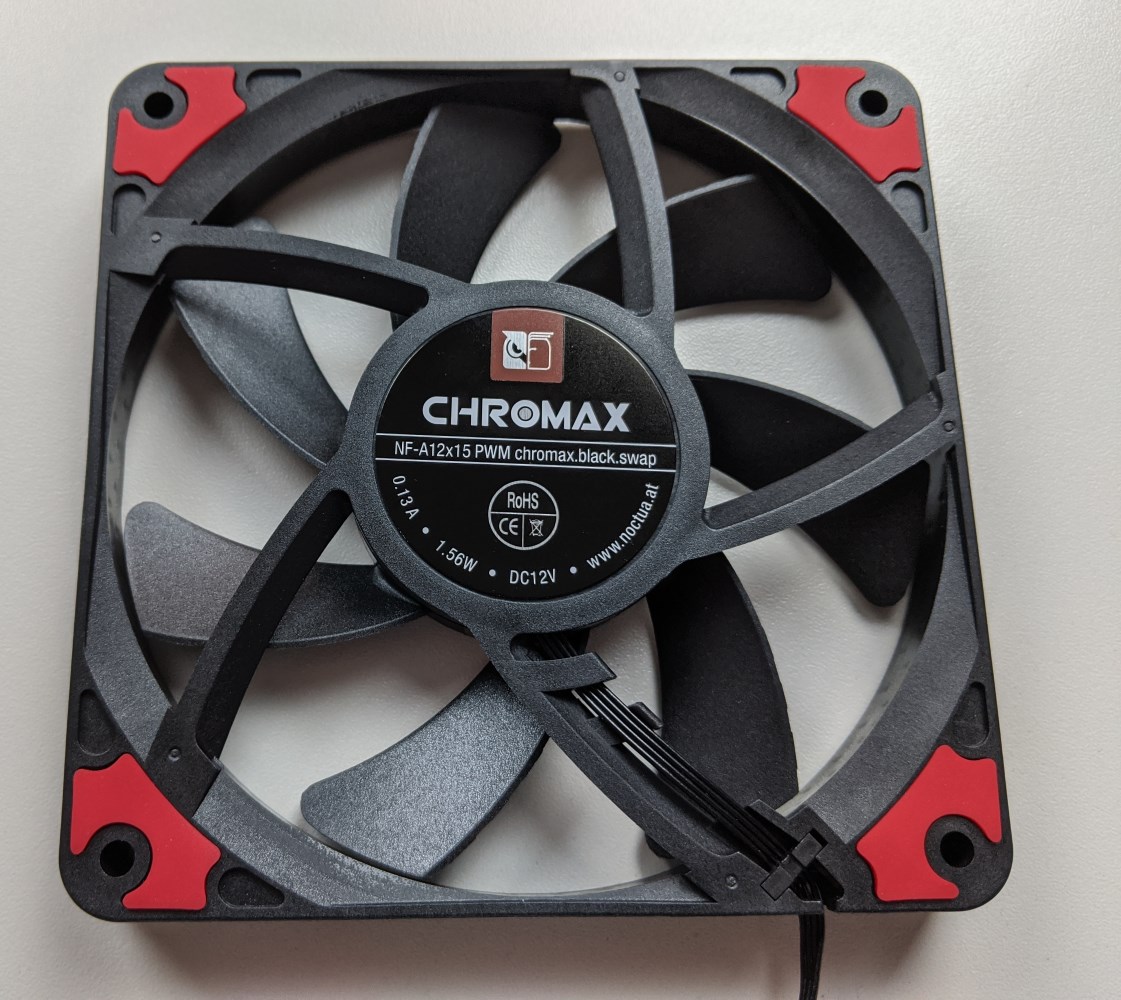

Es handelt sich bei der chromax Serie um schwarze Lüfter, abseits der typischen Farbe für Noctua Lüfter. Auch die Nabe ist hier, abgesehen vom Verschluss, in schwarz gehalten.
NF-A12x15 PWM = 20cm + 30cm NA-EC1 Verlängerung
NF-A12x15 PWM chromax.black.swap = 1cm + 30cm NA-EC1 Verlängerung
Der Grund dafür liegt darin, dass man sich optional für ein farbiges Kabel entscheiden kann, um so den perfekten Look zu bekommen. Dazu gibt es optional ein 4er Pack von 30cm Verlängerungen in den bereits vorgestellten Farben der chromax Serie. Die Verlängerung, die mitgeliefert wurde, ist neutral in schwarz gehalten.
z.B. in rot https://noctua.at/de/products/accessories/cables-and-adaptors/na-sec1-chromax-red

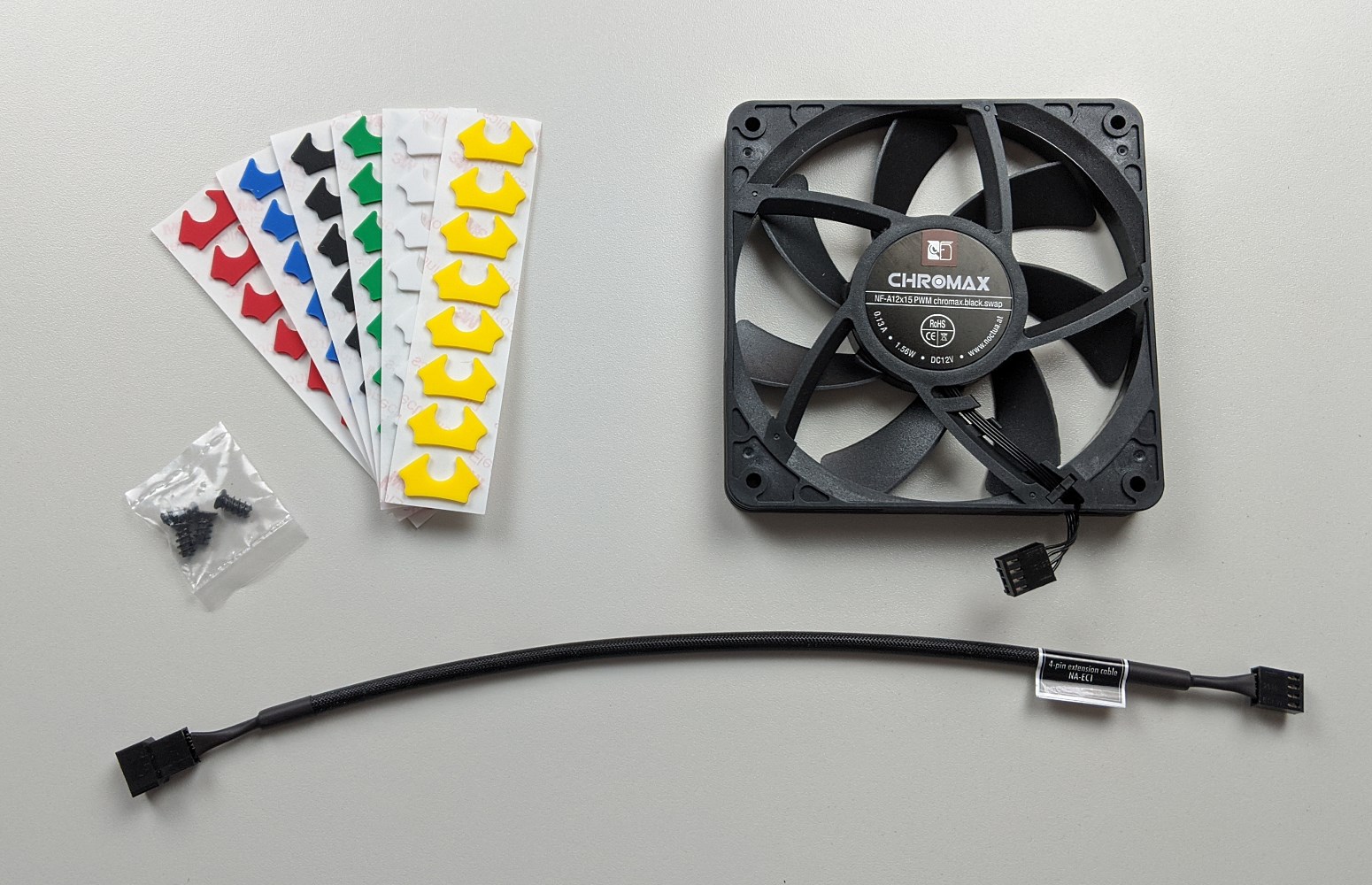

Zu dem bereits erwähnten Zubehör gehören noch 4 Schrauben zur Befestigung.
Low Noise Adapter oder Antivibrations-Befestigungen gehören nicht zum Lieferumfang dazu.

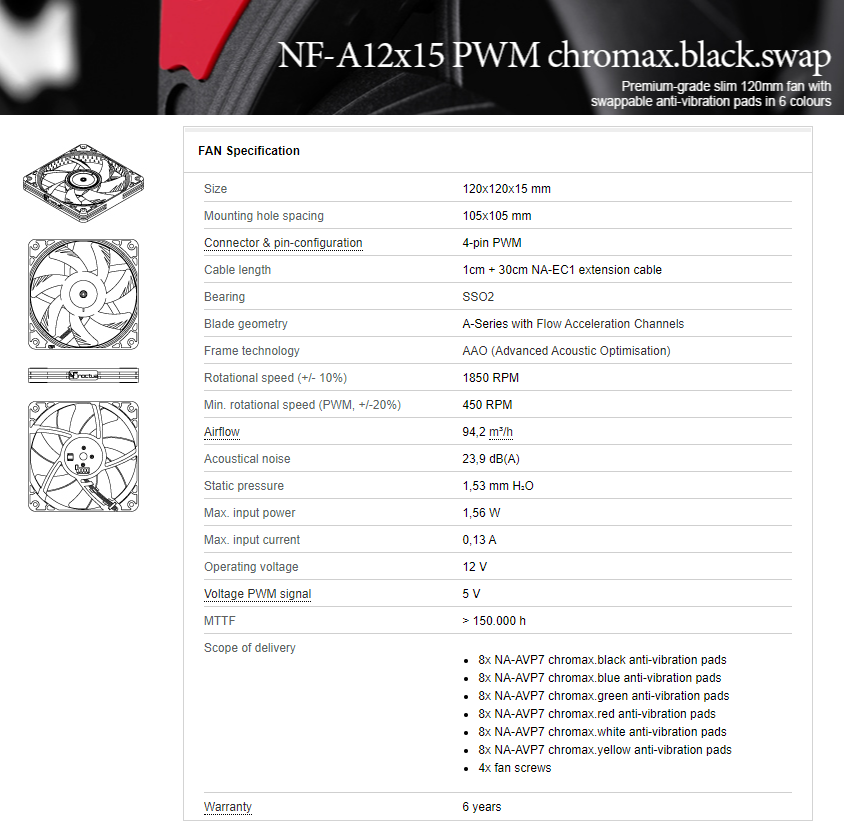

Specs
Die Specs unterscheiden sich zum NF-A12x15 PWM kein bisschen. Lediglich die Kabellänge am Lüfter selbst ist eine andere.
Lüfter

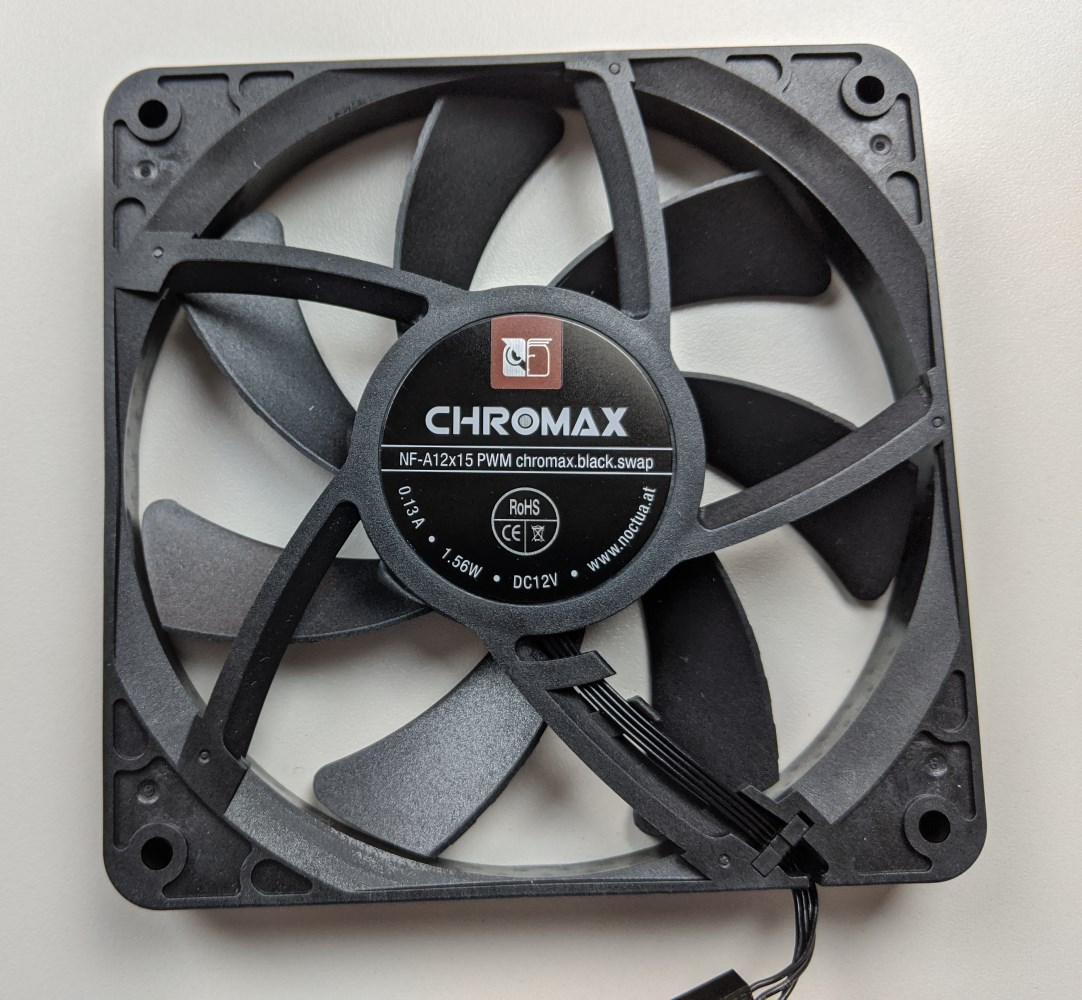

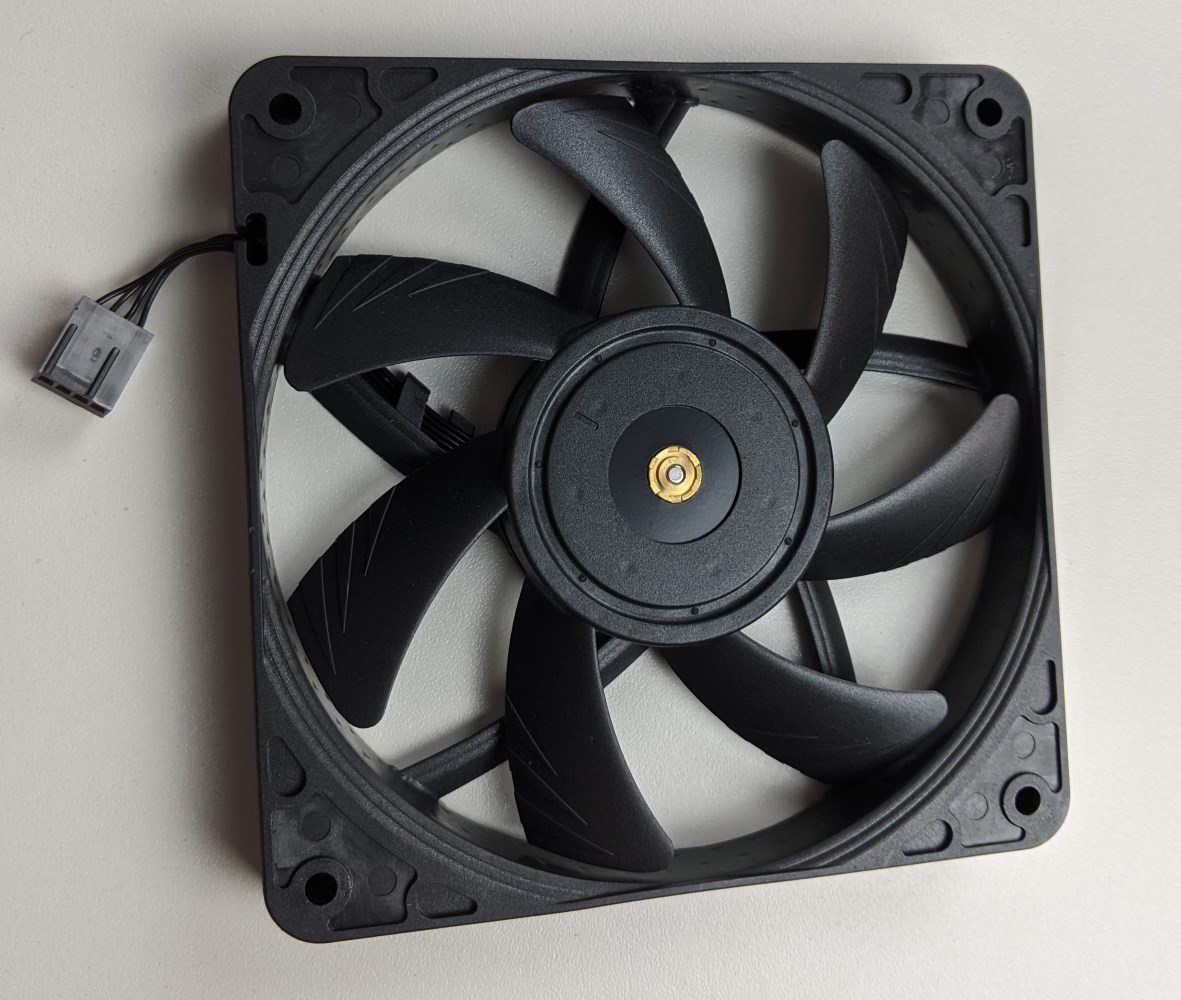

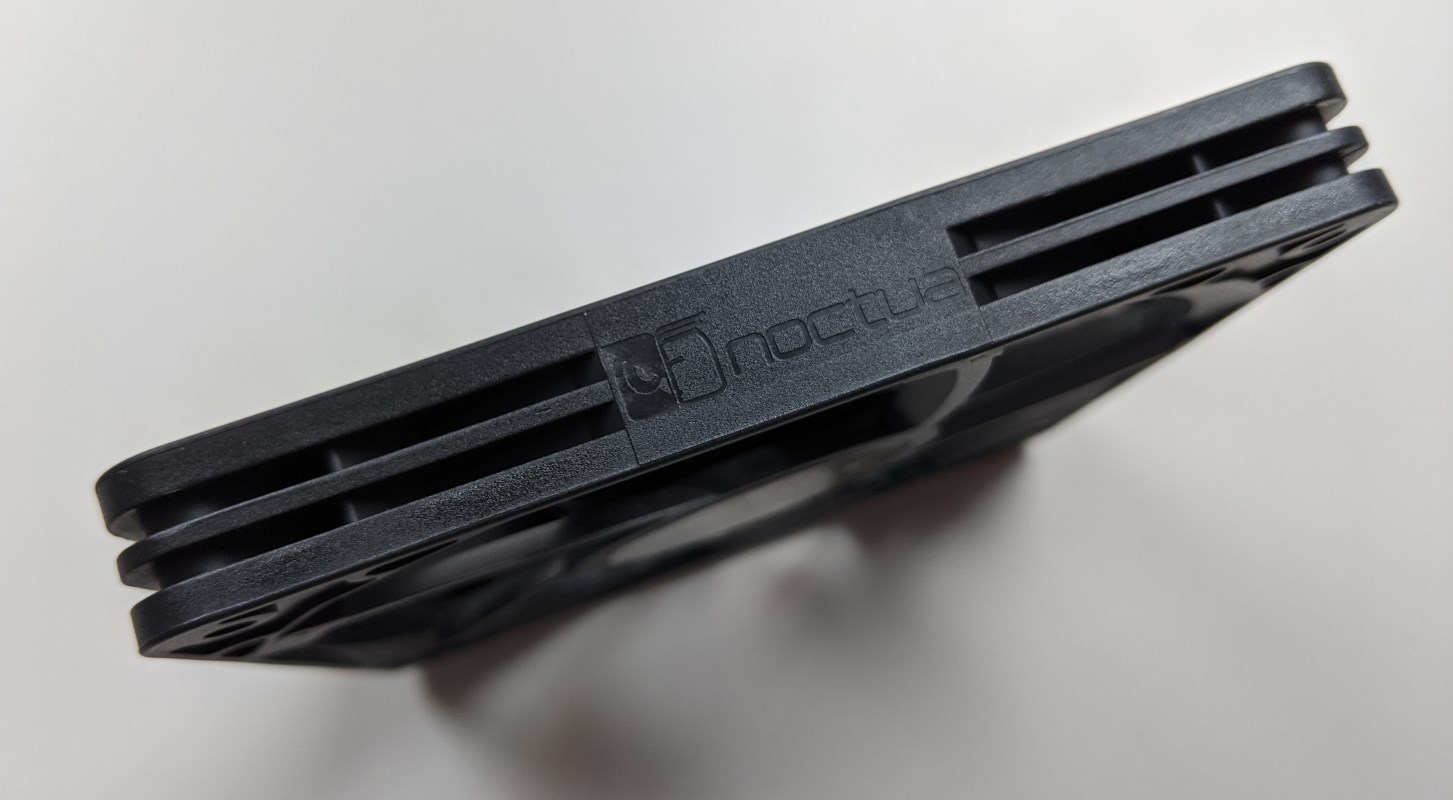

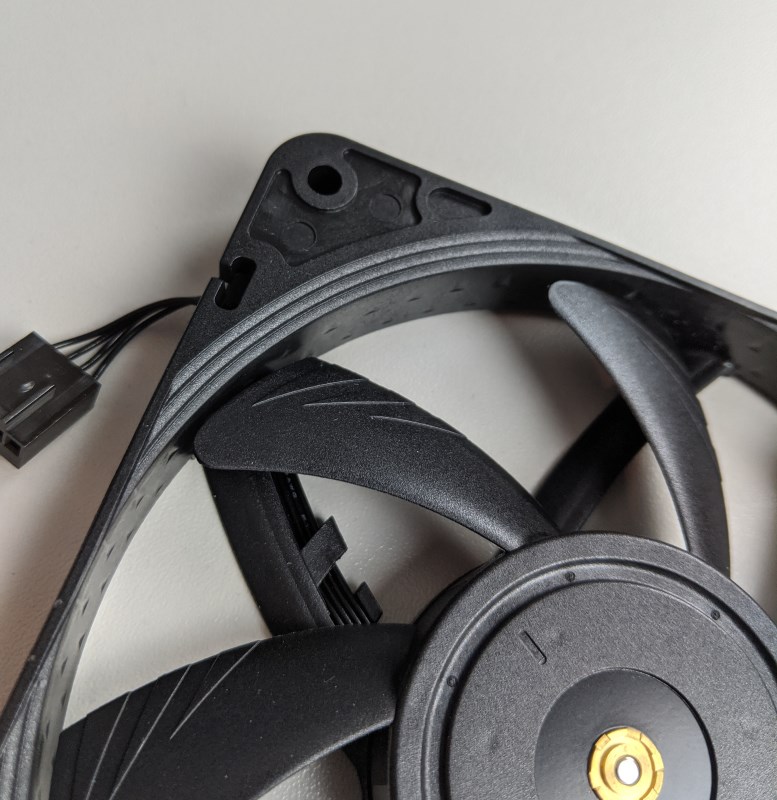

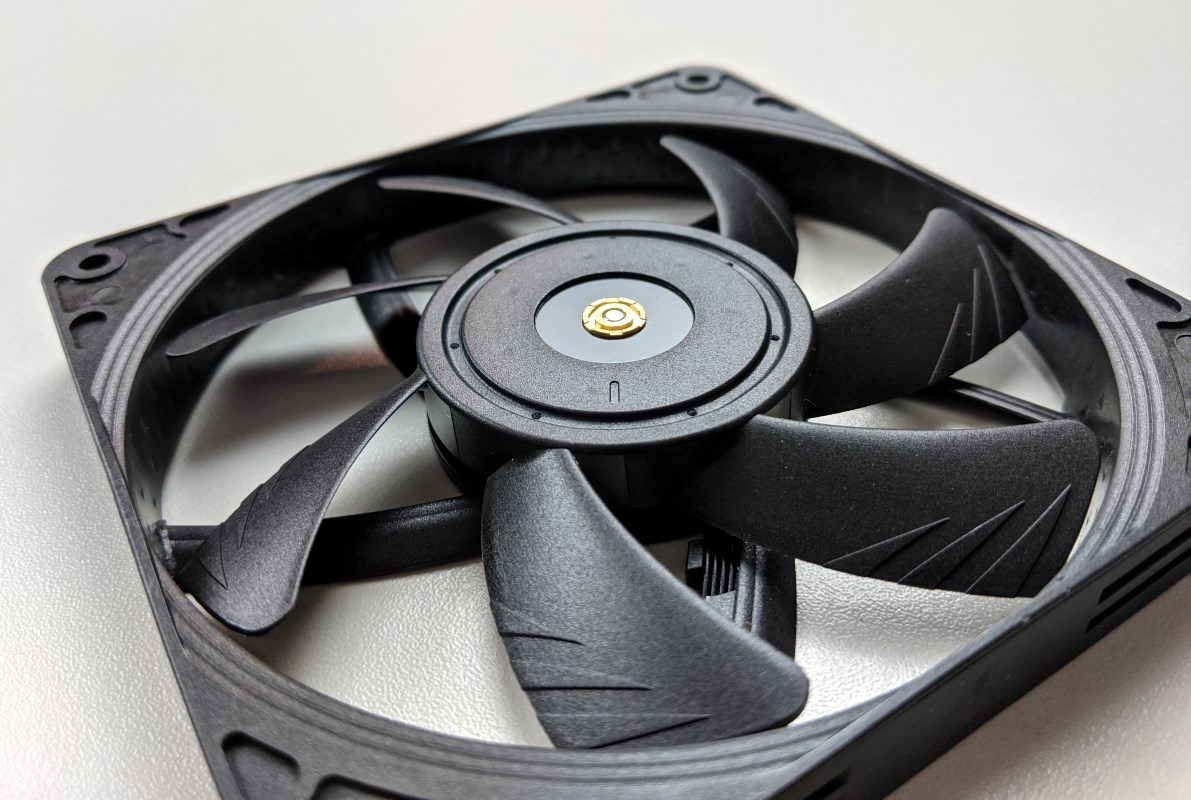

Genug von Verpackung, Zubehör und Specs - Detailaufnahmen des Lüfters selbst:
Technik

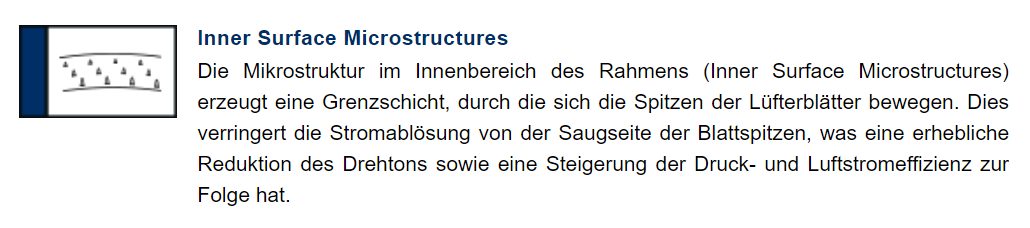

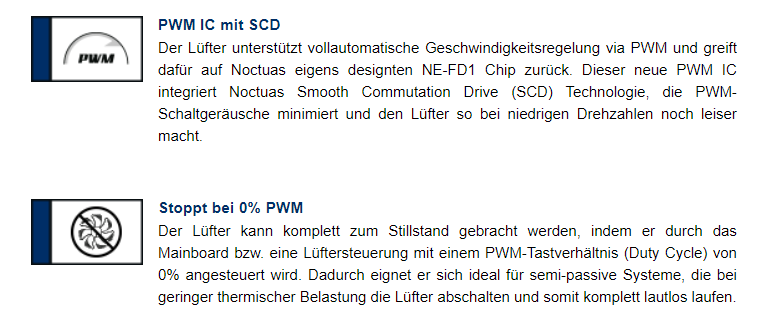

Den auffälligen Innenbereich des Rahmens erläutert Noctua wie folgt:

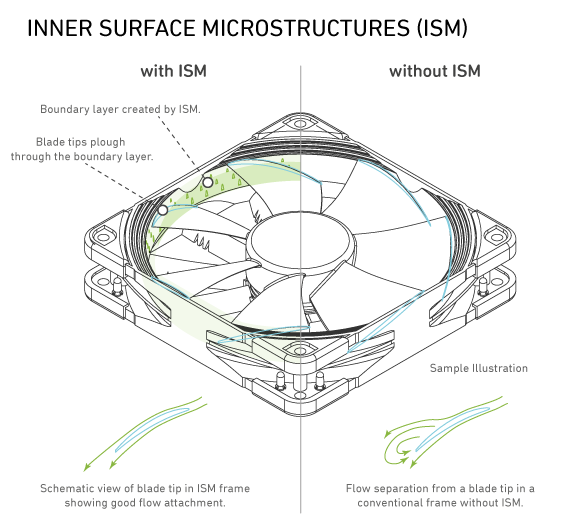

Anbei noch eine Grafik zu dem Thema, die es in jeden Fall besser rüberbringen wird, als jeder Text von mir 😊
Weitere Infos zu den Techniken:
https://noctua.at/de/technologies
Für nähere Details auf das Bild nebenan klicken 😉
Die überdurchschnittlich große Nabe ist metallverstärkt und soll für eine höhere Lebensdauer sorgen (MTTF >150.000h). Aber auch Noctuas bewährte Lager hat ein Upgrade erfahren, das durch die Metallverstärkung profitiert.
| Lager | Details |

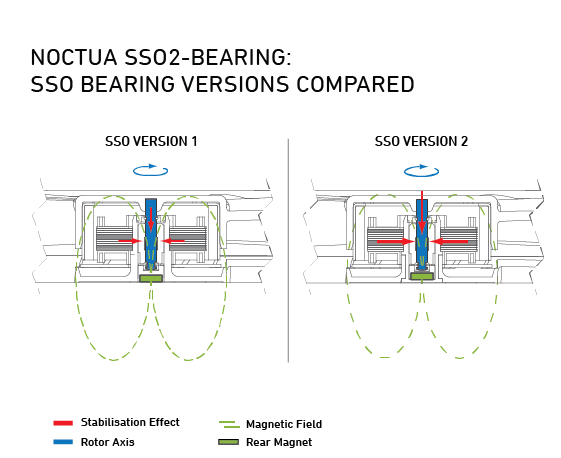

| SSO | Das SSO-Lager kombiniert das bewährte Konzept ölbasierter hydrodynamischer Lager mit einem rückseitigen Magneten, der die Selbststabilisierung der Rotorachse unterstützt. |
| SSO2 | Durch den Einsatz von Metalllagerschalen und neuen Spritzgusstechniken konnte bei SSO2 der rückseitige Magnet näher an der Lüfter Achse positioniert werden und übt so eine stärkere magnetische Kraft auf die Rotorachse aus. |
chromax.swap Mod

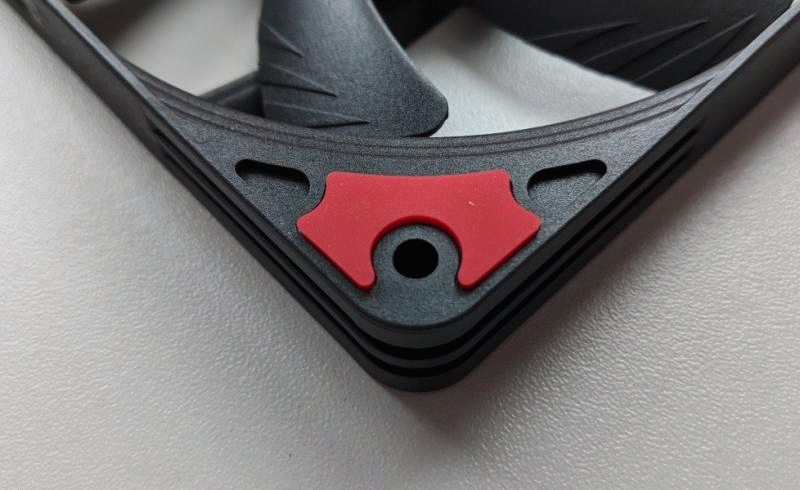

Für mein Setup habe ich mich für die Kombination schwarz/rot entschieden und somit die roten Pads aufgeklebt. Da der Rahmen an diesen Stellen vertieft ist, geht das wie von allein.
Das Ganze sieht dann wie folgt aus:
Mit den vorbereiteten Lüftern kann es endlich zum eigentlich Aufbau gehen.

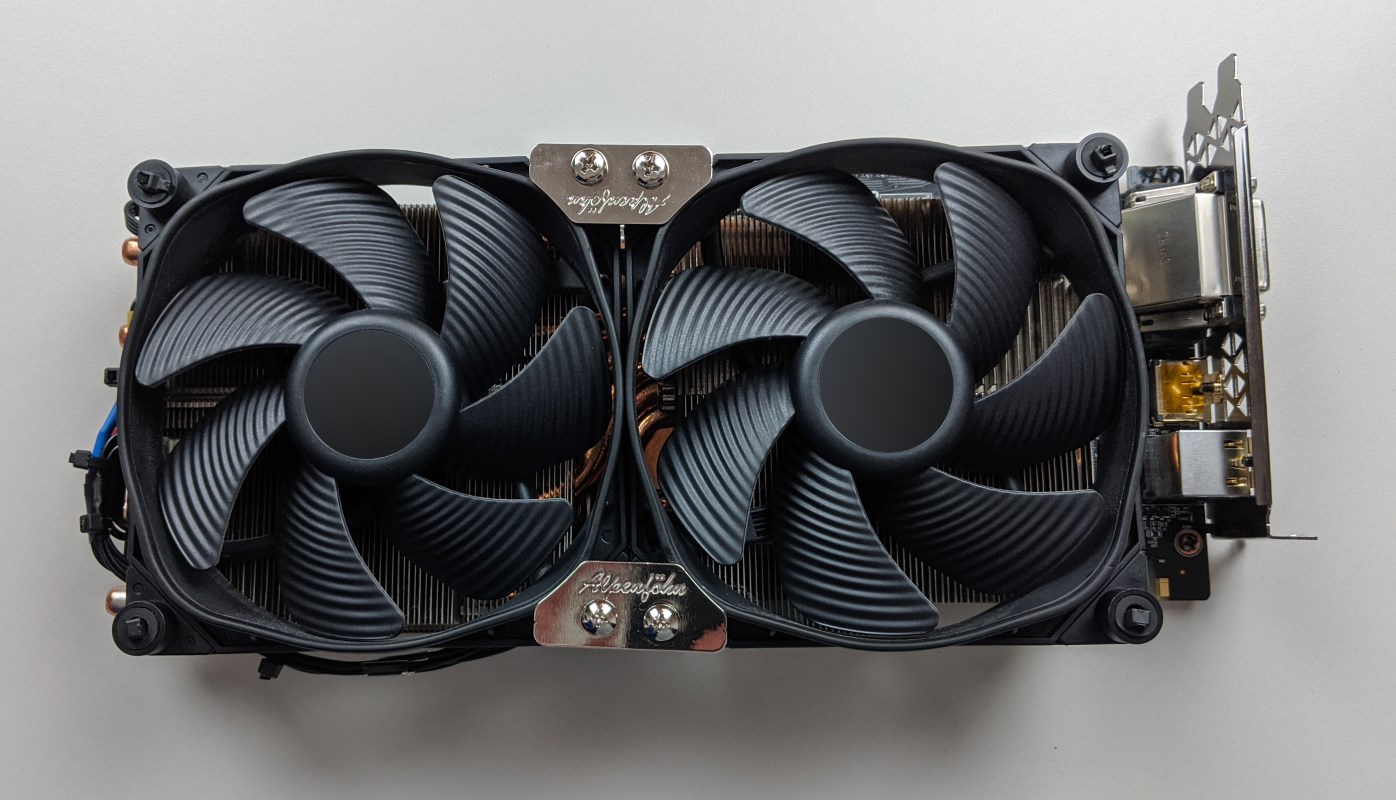

Folgender IST-Zustand:
Ich nutze für den Lüfter-Mod eine Gigabyte Aorus GTX 1080 Ti Xtreme Edition.
Diese nutzt im Originalzustand 3x 100mm Lüfter mit einer maximalen Drehzahl von 2900 Umdrehung pro Minute.
Alles an LED Beleuchtung an der Grafikkarte ist bereits entfernt und es werkeln Lüfter anderer Hersteller auf dem originalen Kühler der Gigabyte Aorus GTX 1080 Ti Xtreme Edition.
Durch die Lüfter mit einer Standardhöhe von 25mm ist die Grafikkarte etwa 59mm hoch. (an den Stellen, an denen Kabelbinder rausragen ist die Karte noch höher)
Die GPU wurde zu diesem Anlass gereinigt und die Wärmeleitpaste von Flüssig-Metall auf herkömmlich silikonbasierte WLP getauscht.
Auch hierzu hab ich einen kleinen Artikel verfasst:
https://www.computerbase.de/forum/t...naut-1-jahr-auf-kupfer.1909679/#post-23438103

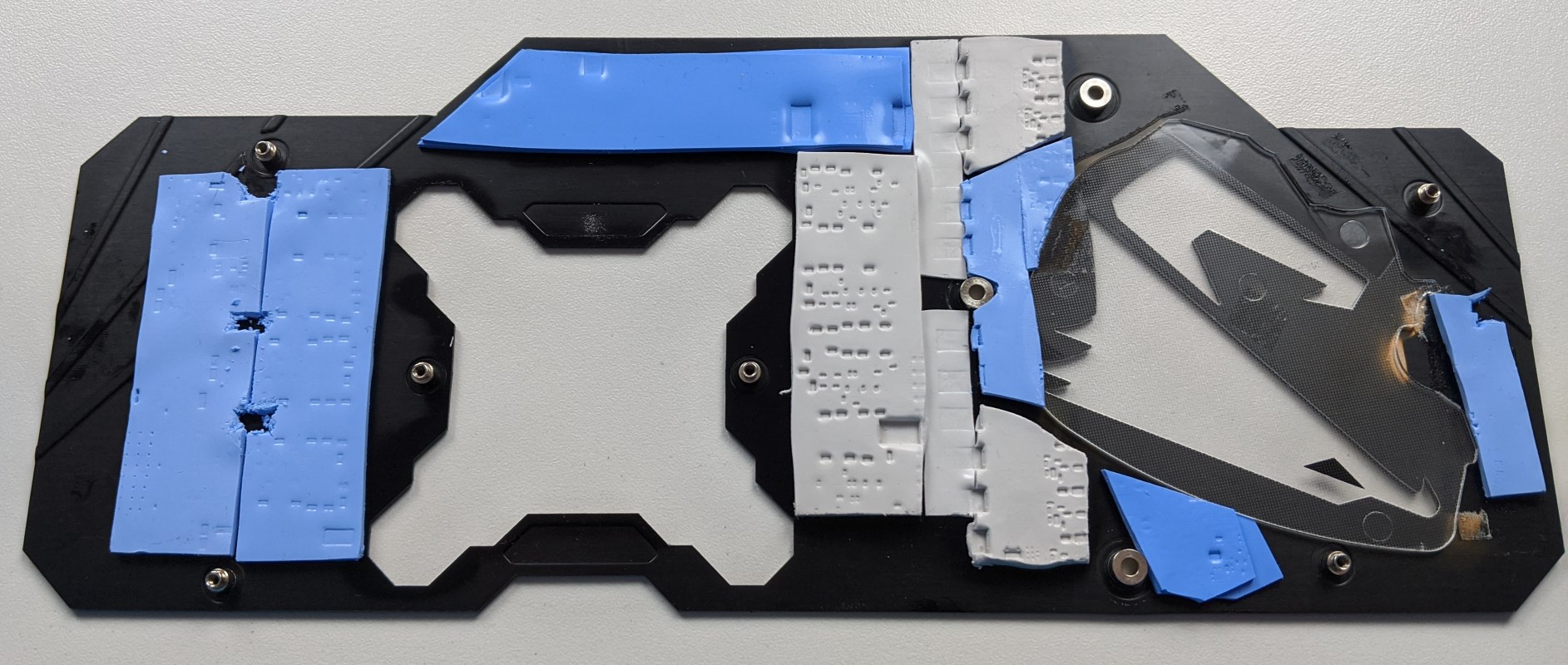

Treu dem Motto „chromax.swap“ habe ich mir was für die Backplate einfallen lassen.
Da zuvor dort einfach eine leuchtende LED Folie war, dachte ich mir, es könne nicht schaden, eine farblich passende Folie dort zu platzieren.

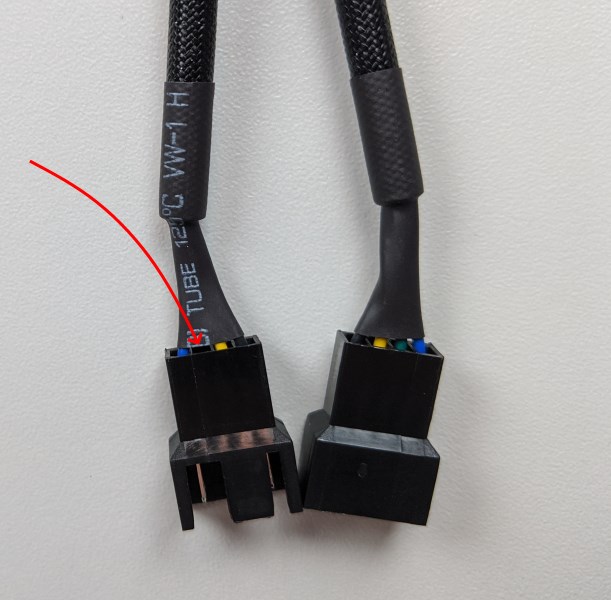

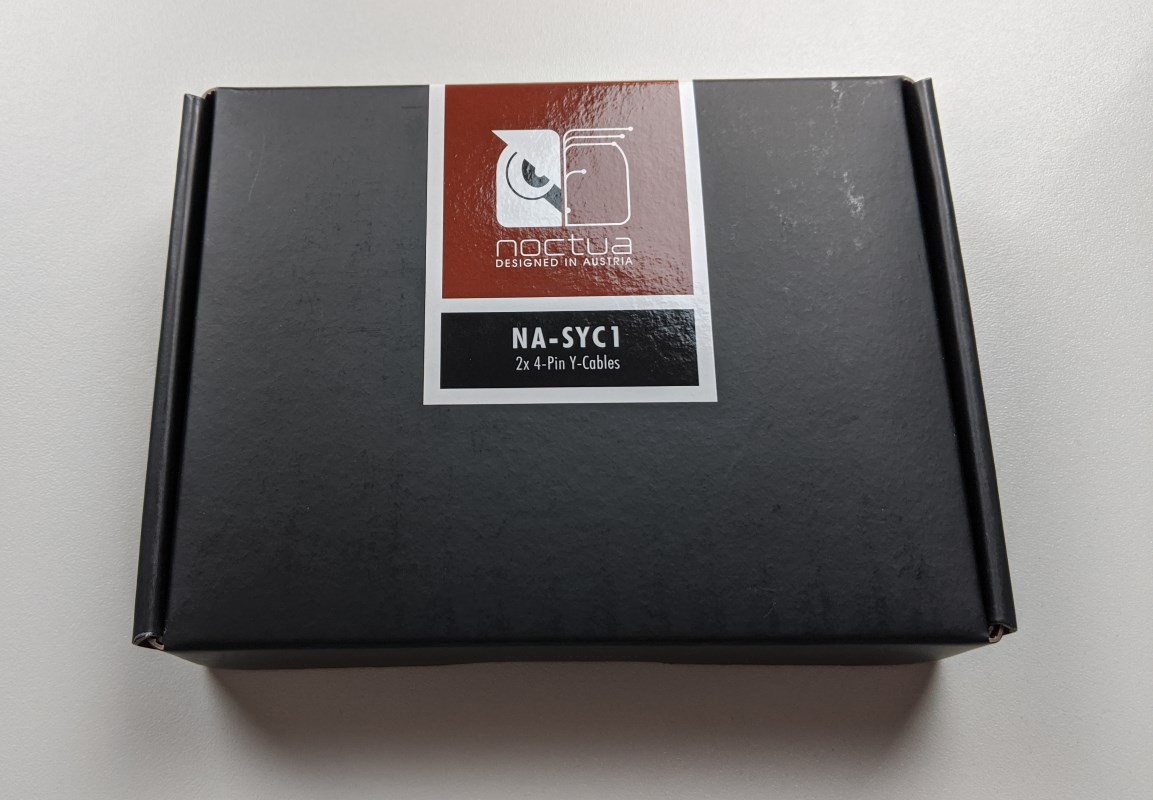

Die Y-Adapter habe ich selbst gekauft. Ich hatte Noctua auch nicht danach gefragt, da ich mir sicher war, noch einen Adapter zu haben. Sooo sicher, dass ich auch nach längerem Suchen schließlich doch den Adapter bestellen musste.
Die Adapter haben nur eine grüne Litze. Diese ist für die Übertragung der Drehzahl verantwortlich. Es gibt Adapter, die beiden Signale zusammenführen, was zu Problemen führen kann.

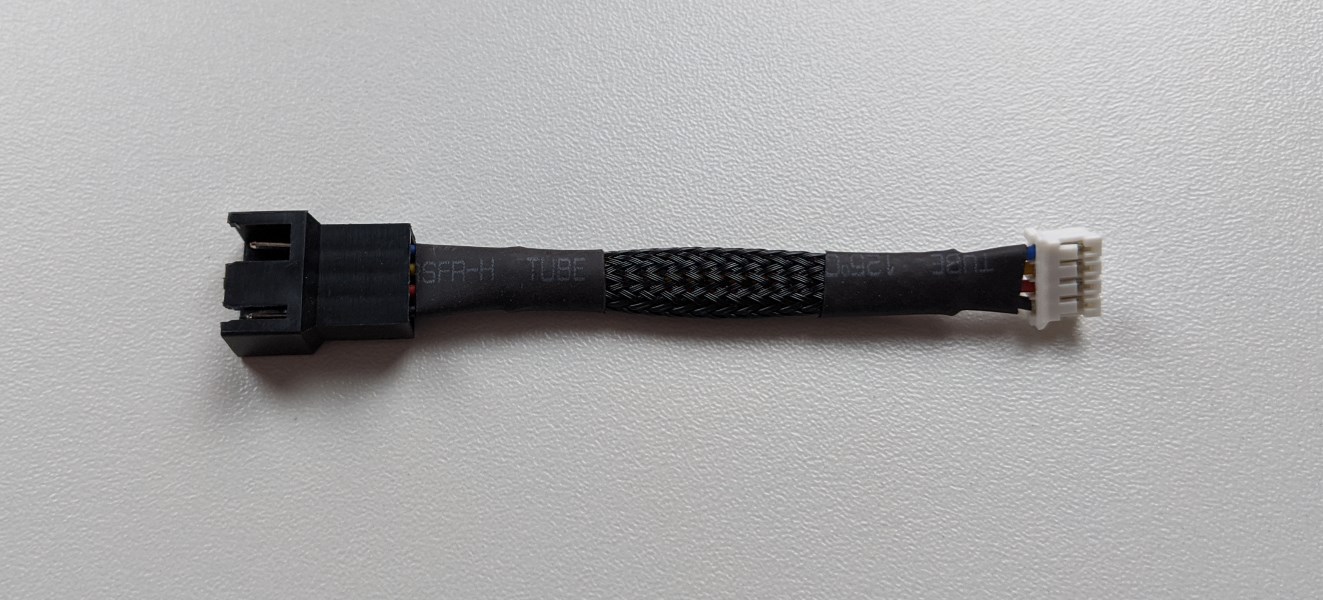

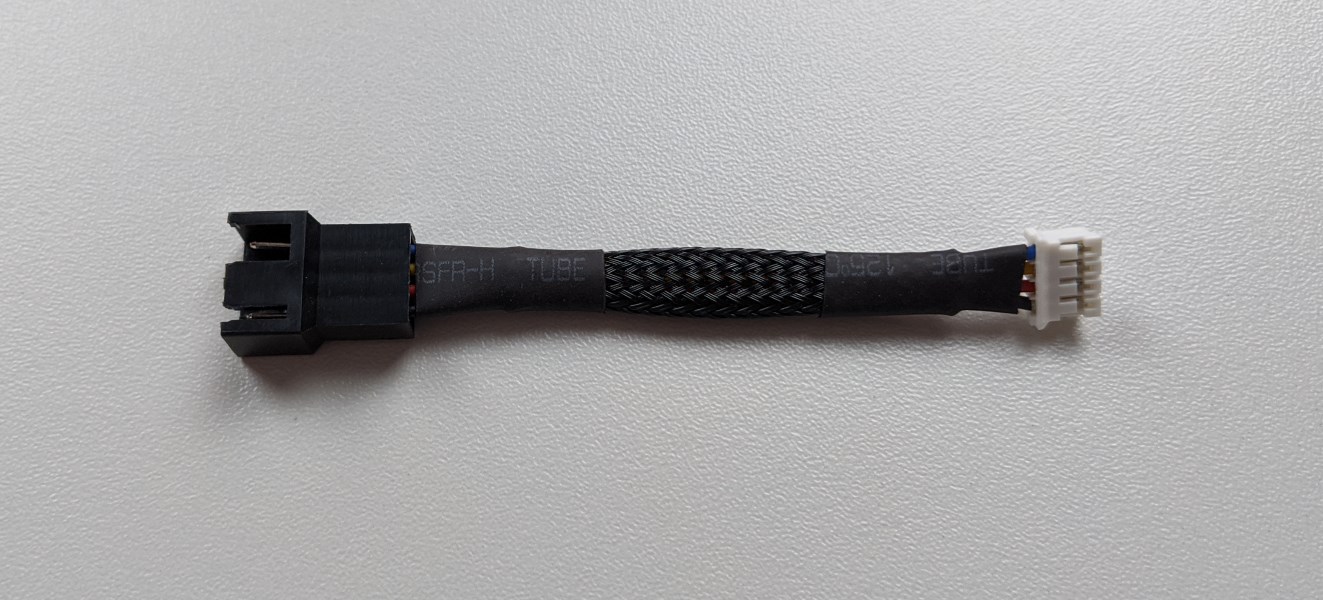

Hier noch ein passender Adapter für klein PWM auf groß PWM <- taufe ich es jetzt mal 😉
https://geizhals.de/phobya-pwm-fan-adapter-fuer-vga-luefter-a1504074.html
Hab etwas Schrumpfschlauch entfernt damit ich das Kabel besser um 90° knicken konnte, sonst ist es sehr steif.

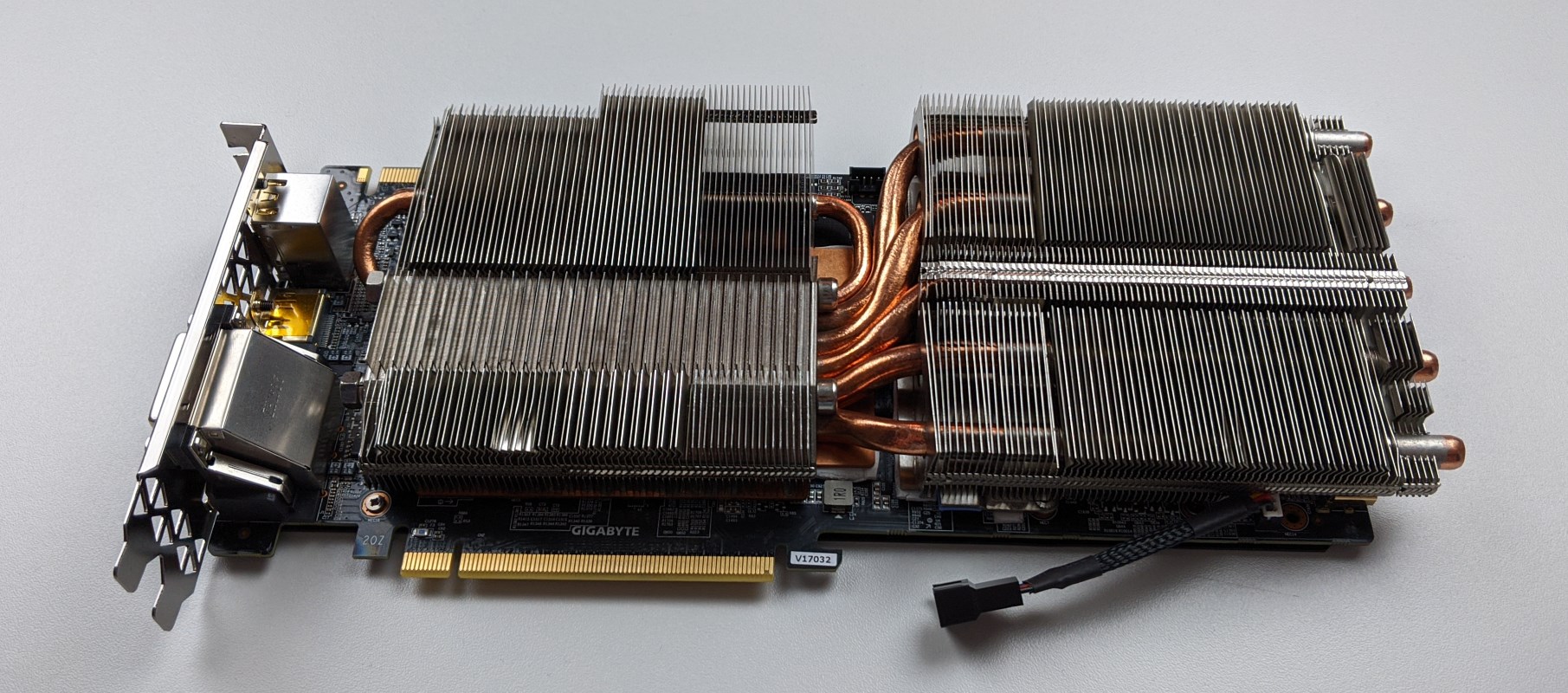

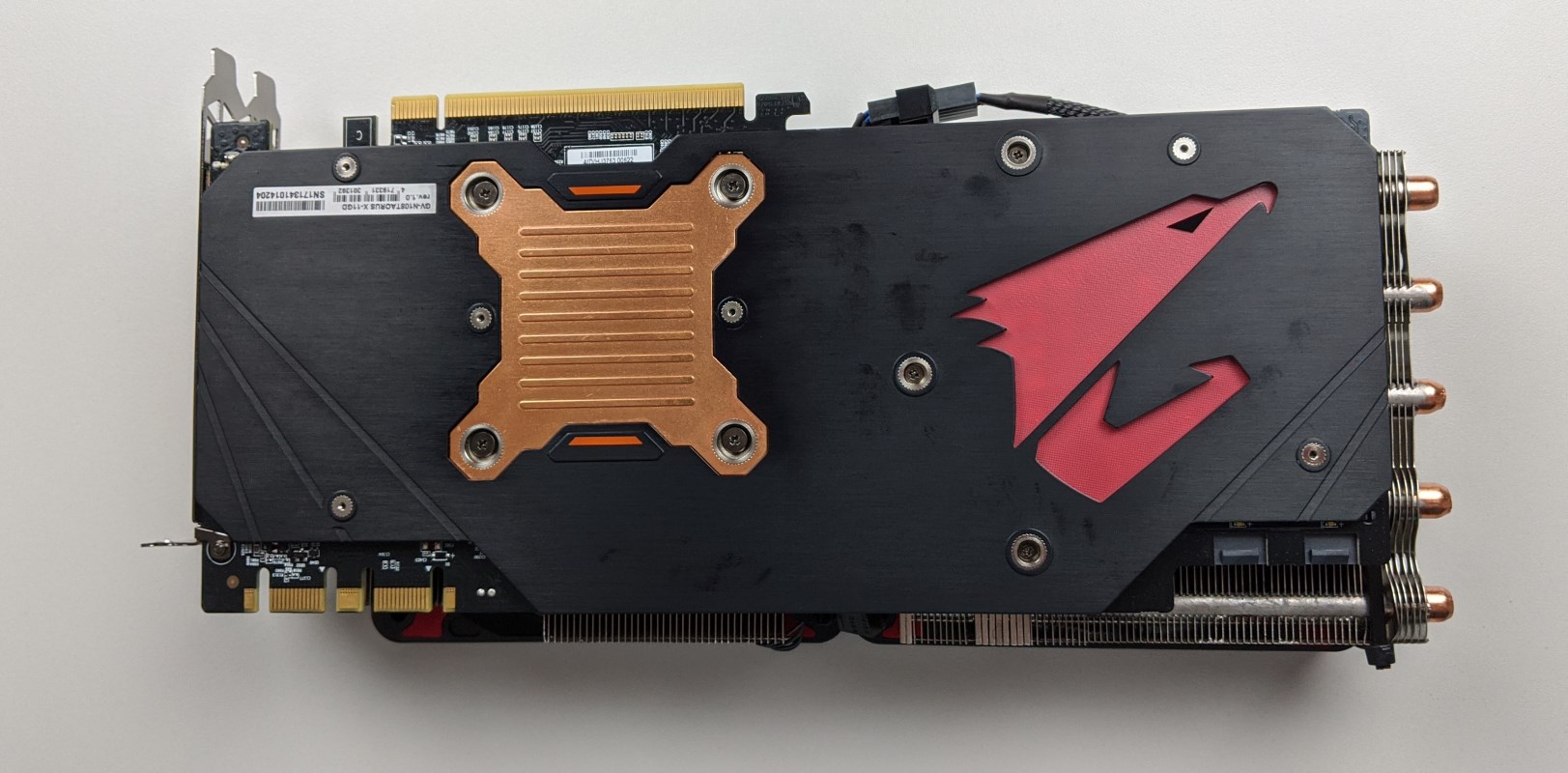

Originaler Kühler ohne Lüfter, der Adapter ist bereits installiert. Der Kühler musste entnommen werden um den Adapter einstecken zu können.
Der Noctua Schriftzug und der HDMI machen die Heckansicht der Graka doch zu was Besonderem.

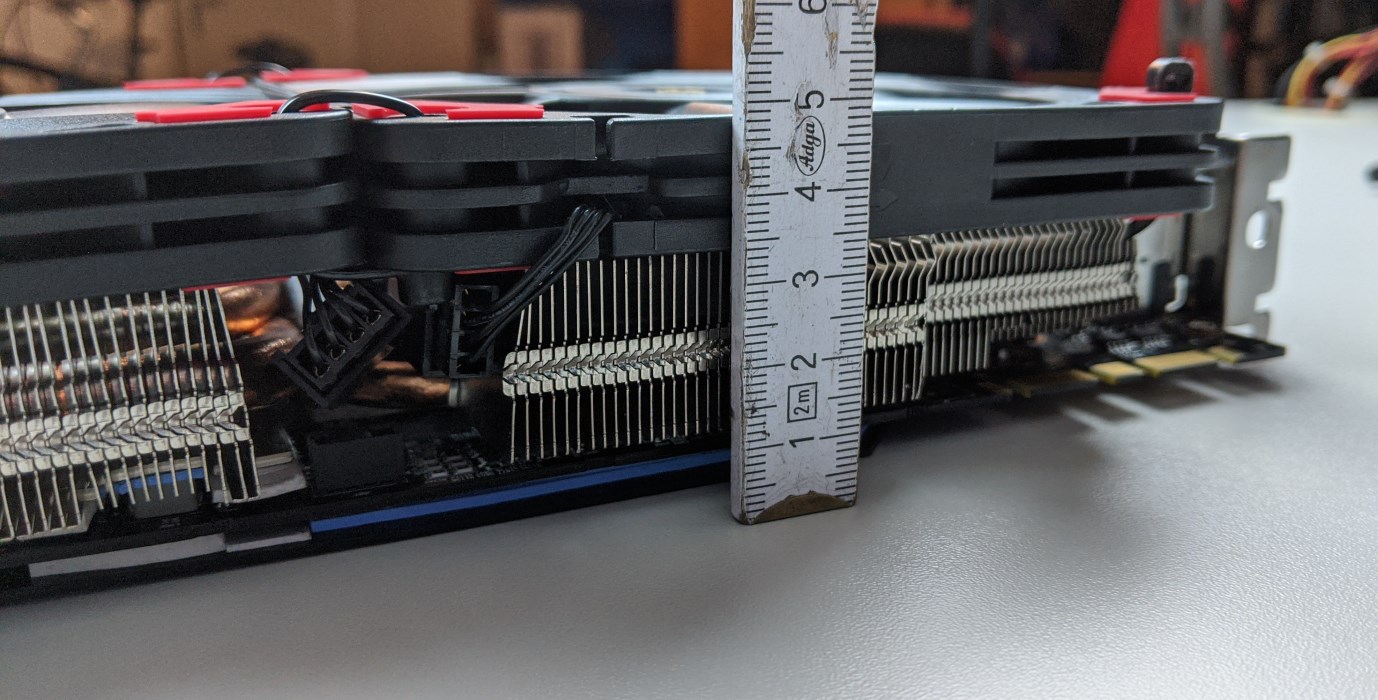

Die Höhe des originalen Kühlers der Grafikkarte liegt bei 55mm.

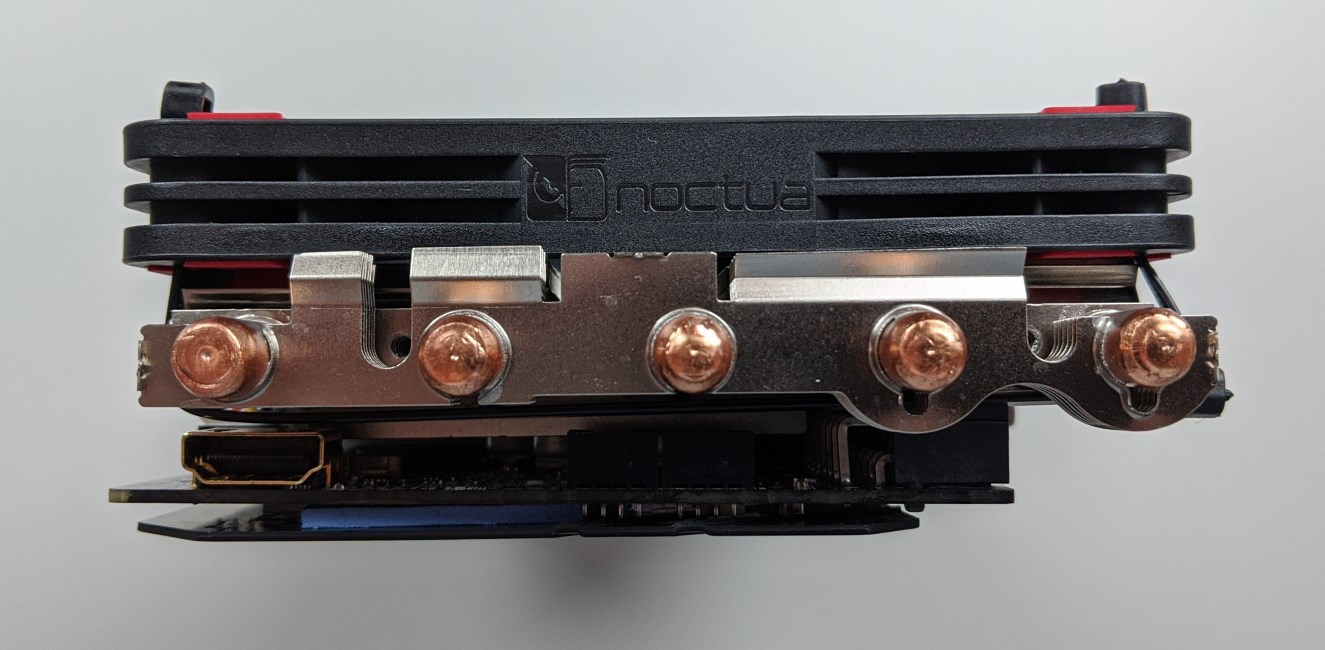

Ohne herausragende Kabelbinder sind es gerade einmal 49mm Gesamthöhe der Grafikkarte mit diesem Lüfter-Mod.

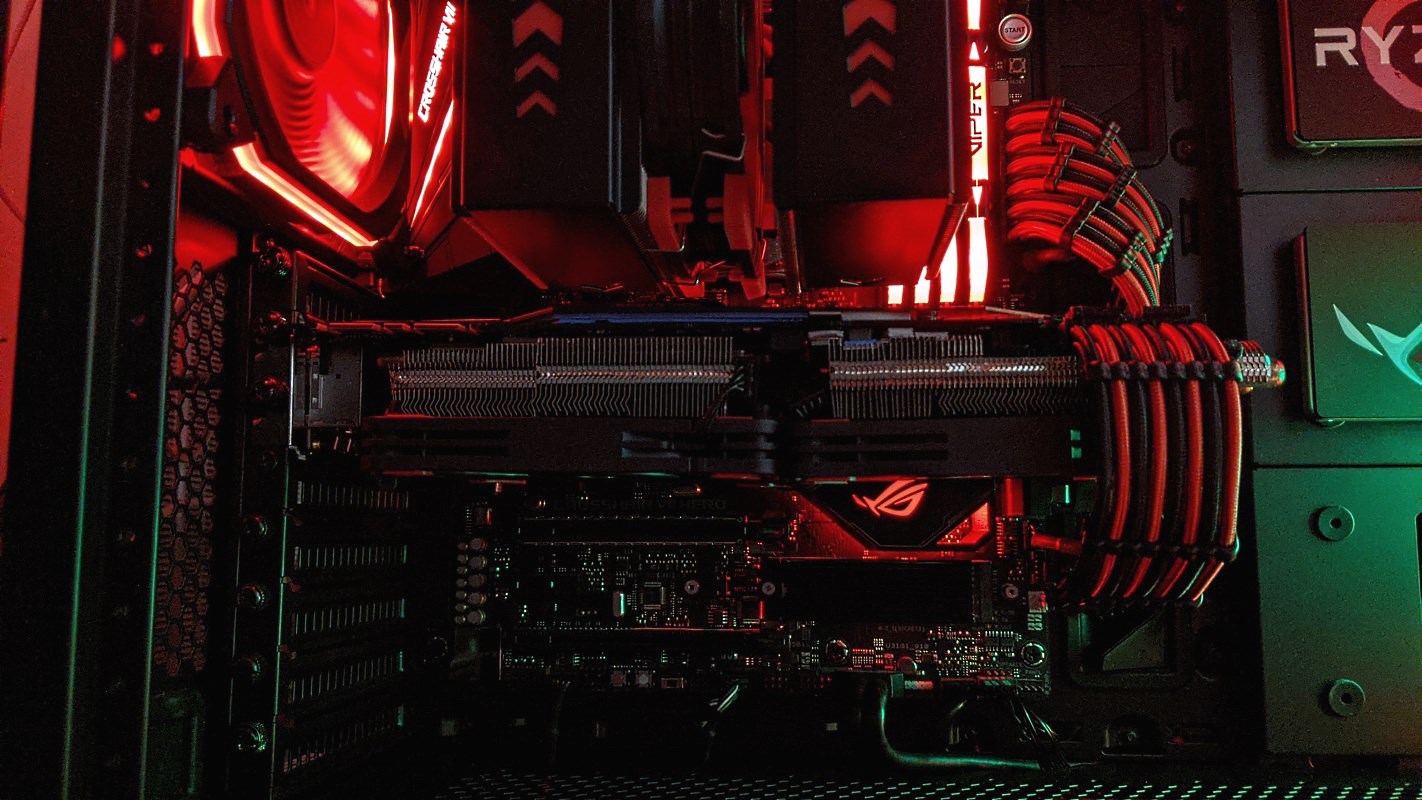

Das Ganze sieht dann im eingebauten Zustand so aus:
Sogar die Beleuchtung des Chipsatzkühlers ist wieder zu sehen.
Mit 25mm hohen Lüftern ist das nicht möglich gewesen.
Die Bleche sind bei diesem Kühler sehr dicht und benötigen daher einen guten statischen Druck der Lüfter, sie sorgen aber gleichzeitig auch für eine stärkere Lärmentwicklung.
Hier hatte ich gerade rote Crucial Basillistix RAM Riegel im Rechner.

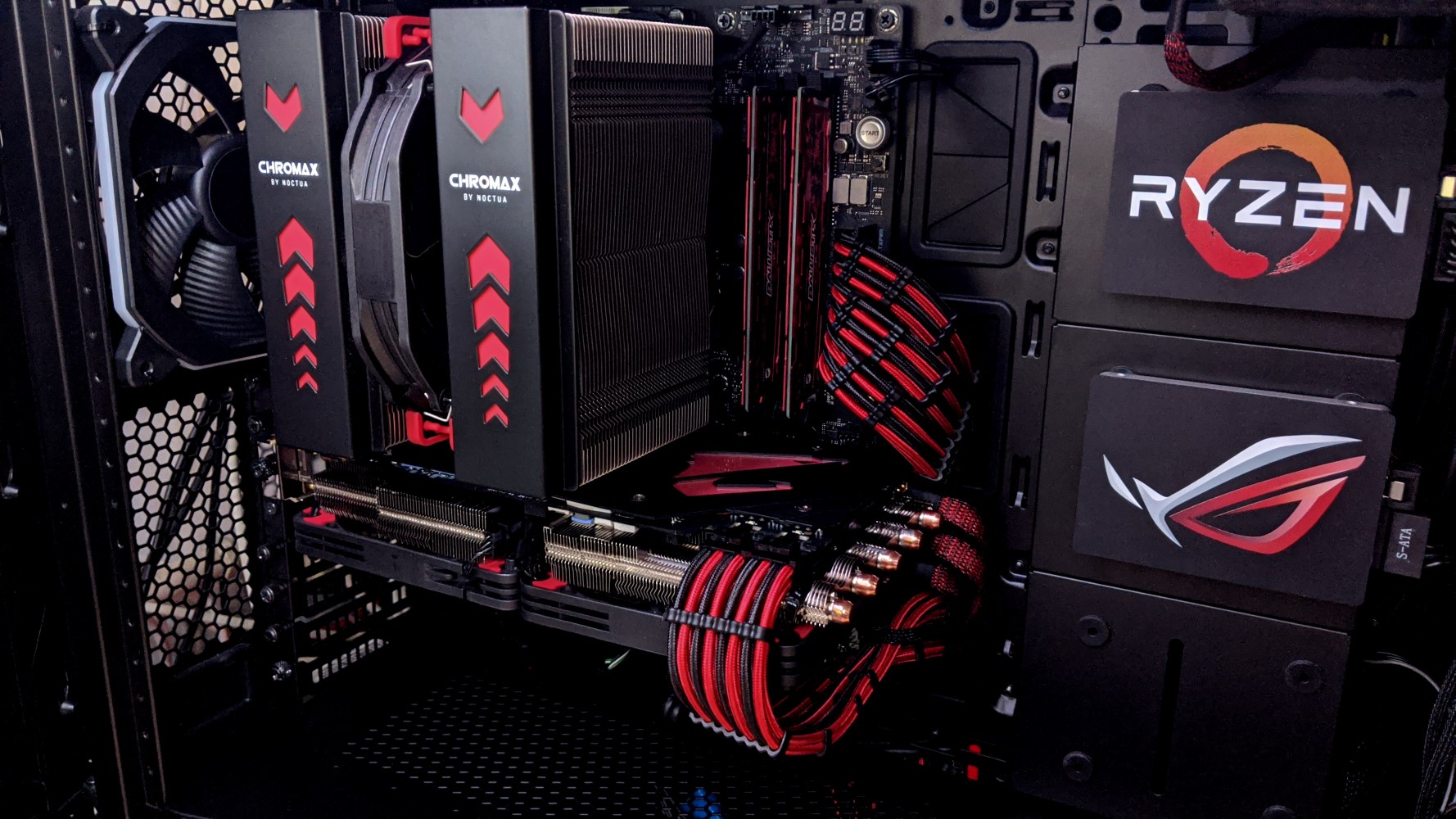

Inklusive der „swap-Backplate“ ebenfalls in rot, sieht das Innenleben selbst im ausgeschalteten Zustand einfach klasse aus. Das Farbschema sollte hier eindeutig sein 😉
Hier noch ein Beispiel eines Umbaus einer 1080 Ti:
PCGH Raff baut Palit 1080 Ti um
Lautstärke, Drehzahlen & Temperaturen
Ich habe es mit meinem vorhandenen Micro nicht messen können.
Aber ich habe es zumindest per Schallpegelmesser festhalten können.
Trotz allem konnte ich ein Video zum NF A12x15 (nicht chromax) Lüfter finden.
Hier sollte man aber bedenken das der Lüfter kein Widerstand im Luftstrom hat.
Den Messaufbau habe ich so gewählt:
Pegelmesser in 50cm Entfernung mit einer offenen Seitenwand.
Eine geschlossene Seitenwand macht in meinem Fall etwa -1,0 dBA aus.
1000rpm = 32,9 dBA – sehr leise
1500rpm = 38,6 dBA – leise aber gut ortbar
1800rpm = 45,7 dBA – könnte bereits als störend empfunden werden.
Bei voller Drehzahl ist eine Fördermenge von über 94 m³/h angegeben.
Nach 8 min Heaven Benchmark und eingependelten GPU Temp von max. 67°C sehen die Werte so aus:
Kurve Gigabyte max. 1474 rpm
Eigene Kurve max. 1331 rpm bei (67°C GPU und ~35dbA bei geschlossener Seitenwand)
Die Grafikkarte hat durch meine Lüfterkurve, wie auch die originale Kurve von Gigabyte die maximale Drehzahl niemals erreicht.
Im MSI Afterburner kann man sehen, dass die Grafikkarte mit 1950 MHz @ 0,993V undervoltet ist und somit nicht direkt mit jeder Aorus GTX 1080 Ti zu vergleichen ist.
Die Lüfterkurve wurde angepasst, da im BIOS wohl eine Art Drehzahl Tabelle abgelegt ist anstatt dem prozentualen PWM Wert. Somit hat man mit 35% bereits 1000rpm.

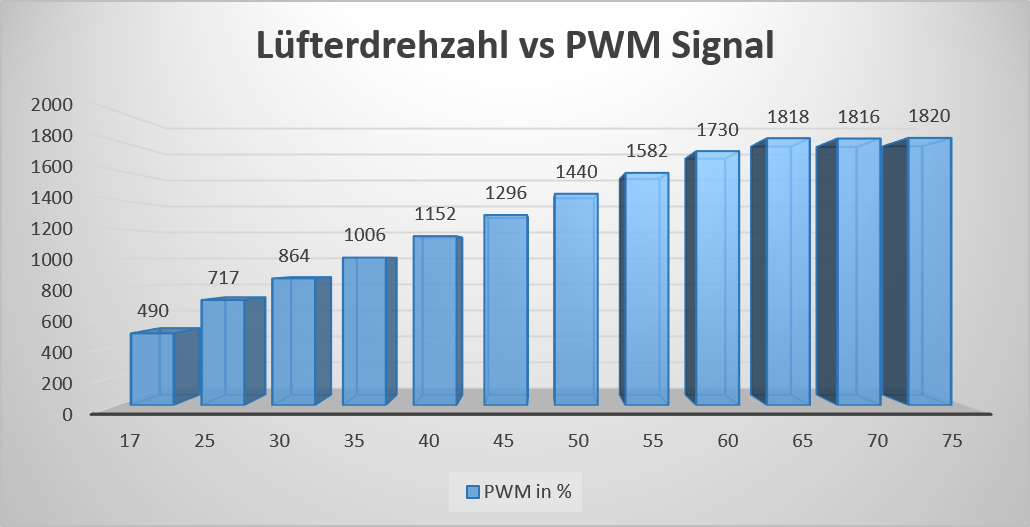

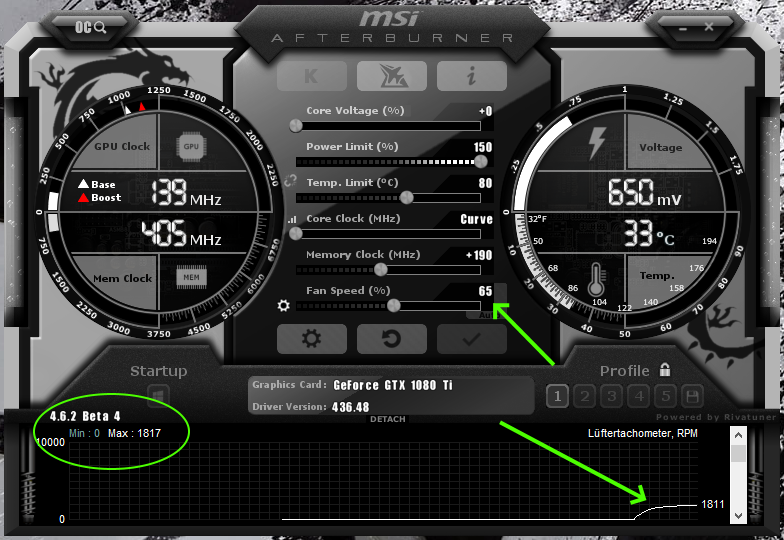

Ich habe hier einmal ein kleines Diagramm erstellt, um zu verdeutlichen, dass bereits mit 65% PWM Duty Cycle die volle Drehzahl der Noctua Lüfter erreicht ist.
Falls ihr auch solch einen Lüfter-Mod umsetzen wollt gibt es eben solche Dinge zu beachten.
Wenn es die Grafikkarte von der Regelung her unterstützt, könnt ihr die Lüfter auch bis auf 0% PWM drehen, womit sie völlig ruhig stehen. Auch nutzt Noctua für diesen Lüfter einen selbstentwickelten IC zur PWM Steuerung (NE-FD1) um die Übergänge zwischen den Signalen möglichst weich zu gestalten (SCD – Smooth Commutation Drive). Zudem sind Sicherheitsfunktionen wie Verpolungs- oder Blockierungsschutz im IC integriert.
Regelt man also z. B. wild im MSI AB die Lüfterdrehzahl hin und her, bemerkt man, dass die Lüfter eine Zeit brauchen, um die eingestellte Drehzahl zu erreichen. Kurze Peaks von aufschnellenden Lüftern gehören mit dieser Funktion der Vergangenheit an.
PWM Kurztest

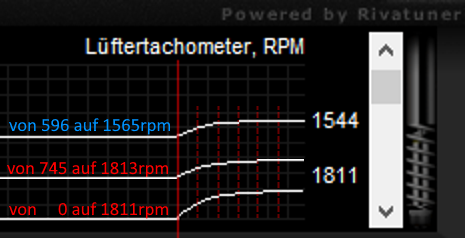

Die Lüfter waren auf 0% PWM gestellt. Dort zuckt auch nichts, die Lüfter bleiben komplett still.

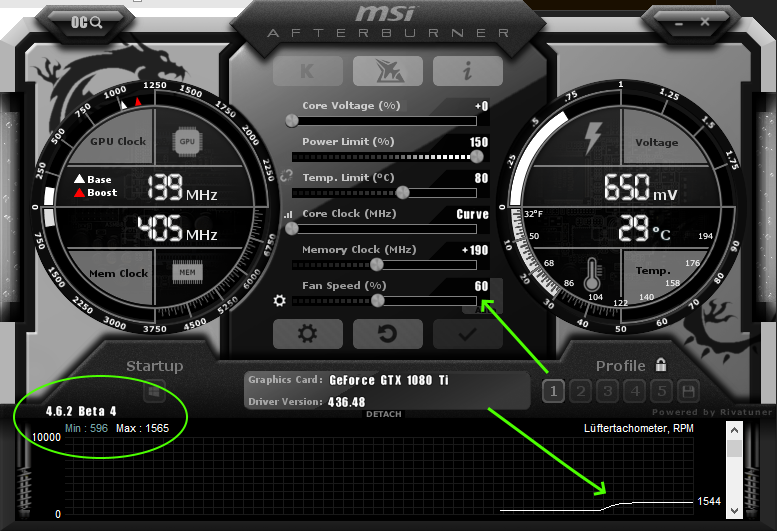

Dann habe ich auf volle Drehzahl gestellt (65% = 100%) und die Kurve ist das Resultat. Der Lüfter dreht los und versucht es mir so angenehm wie möglich zu machen. Zum Schluss lässt sich der Anstieg auch ein wenig Zeit – es geht darum möglichst unauffällig zu regeln. Weder ein Abruptes Losheulen noch ein abgehackter Anstieg der Drehzahl wird vermieden.
Ich hatte zum Vergleich „on the fly“ einen 140mm 4pin Lüfter an den Y-Adapter mit PWM Signal angeschlossen um zu schauen wie hier der Anstieg der Drehzahl ist.
Erste Auffälligkeit: bei 0% PWM dreht sich dieser Lüfter noch mit knapp 600rpm während der Noctua Lüfter auf der GPU zum Stehen kommt.
Manuell das PWM Signal auf 60% gestellt, erreicht der 140mm Lüfter schnell seine maximale Drehzahl.
Der Vergleich im Detail:
140mm in blau , Noctua Lüfter in rot geschrieben.
Evtl. spielt eine Eigenheit der Lüftersteuerung meiner Grafikkarte mit weswegen die Werte nicht immer 1zu1 vergleichbar sind. Da sich der andere Lüfter mit 0% PWM nicht stoppen lies, habe ich nochmals ein Annäherungsversuch zur besseren Vergleichbarkeit erstellt. Auch hier kann man erkennen das die Enddrehzahl wesentlich später erreicht wird. Zwischen den roten Linien vergehen jeweils 5 Sekunden.
FAZIT
Qualitative sowie innovative Lüfter, die ohne RGB farbliche Akzente setzen.
Das hochwertige und langlebige Lager, der knappe Abstand zum mikrostrukturierten Rahmen für leiseren Betrieb inkl. höherem Druck sowie der PWM IC sind Features, die einen höheren Preis abrufen. Leider fällt das Zubehör zu Gunsten der Farbgestaltung aus. Low-Noise-Adapter oder Antivibrationsdämpfer, wie man sie beim NF-A12x15 PWM dazu erhält, fehlen.
Aktuell ist der Lüfter ab 24,90€ ohne Versandkosten zu haben.
https://www.computerbase.de/preisvergleich/noctua-nf-a12x15-pwm-chromax-black-swap-a2177218.html
ContraQualitative sowie innovative Lüfter, die ohne RGB farbliche Akzente setzen.
Das hochwertige und langlebige Lager, der knappe Abstand zum mikrostrukturierten Rahmen für leiseren Betrieb inkl. höherem Druck sowie der PWM IC sind Features, die einen höheren Preis abrufen. Leider fällt das Zubehör zu Gunsten der Farbgestaltung aus. Low-Noise-Adapter oder Antivibrationsdämpfer, wie man sie beim NF-A12x15 PWM dazu erhält, fehlen.
Aktuell ist der Lüfter ab 24,90€ ohne Versandkosten zu haben.
https://www.computerbase.de/preisvergleich/noctua-nf-a12x15-pwm-chromax-black-swap-a2177218.html
- Keine Low-Noise Adapter / Antivibrations-Befestigung im Zubehör
- Preis
Pro
- Hohe Qualität
- Innovative Features
- Farblich anpassbare Akzente, Lüfter in neutralem schwarz gehalten
- Trotz geringer Höhe gute Fördermenge
- Zusätzliche Features für Silentbetrieb (ISM, PWM IC, 0% PWM)
nach Rücksprache mit Noctua würde ich gerne noch erwähnen das die farbigen und selbstklebenden Pads einen größeren Teil des Preises ausmachen, als man es erwarten würde. Dadurch fällt das Zubehör dementsprechend aus. In der chromax Serie liegt der Fokus auf der Optik der bereits schon sehr leisen Lüfter.
Für den ultimativen Silent-Build können die NF-A12x15 PWM mit dem Silent Zubehör eine Alternative sein.
Man muss natürlich für sich entscheiden welcher Typ man ist:
- Farblich abgestimmt
- ich mag die typischen Noctua Farben
- Hauptsache leise, Farbe nicht weiter wichtig
- Seitenteil sowieso geschlossen
Alle nicht selbst gemachten Bilder wurden mir von Noctua freundlicherweise zur Verfügung gestellt
