PC Eigenbau / Ausu Extreme III + Corsair AX1200

[pwwinter28]

Hallo, bin neu hier und stelle mir gerade einen eigenen PC zusammen.
Wollte euch mal bitten, den Verlauf meiner ersten Schritte zu verfolgen und zu korrigieren.

So jetzt geht´s los Leute...


Komponenten die bei mir schon angekommen bzw. verbaut sind.

Gehäuse: Corsair 600T
Netzteil: Corsair AX1200
Mainboard: Asus Extreme III
Festplatten: 2x 320GB Samsung HD322GJ
DVD-Brenner: PLEXTOR PX-L890SA
Kartenlesegerät: AKASA
USB Hub: Interner USB Hub NZXT
LCD Display: Megtron LCD Modul
WLAN: LogiLink-Wireless LAN PCI Karte 300MBit 802.11n



Komponenten die noch fehlen.

Grafikkarte: Gainward Phantom GeForce GTX 580 3072 MB GDDR5
RAM Speicher: 12GB-Kit Corsair DDR3 PC1600 CL7 Dominator
CPU-Kühler: Corsair Hydro Series H70
CPU: Intel Core™ i7-970



Einbau.

Schritt 1:

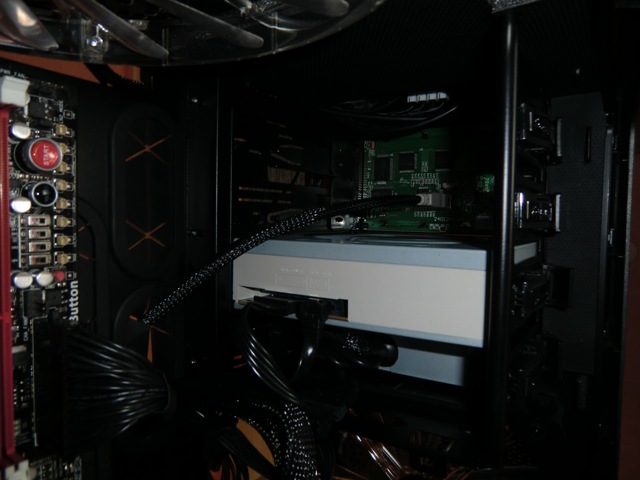

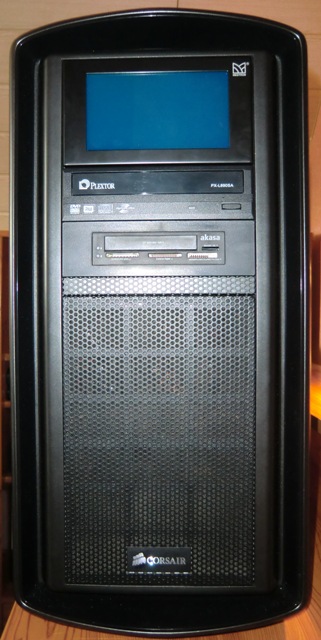

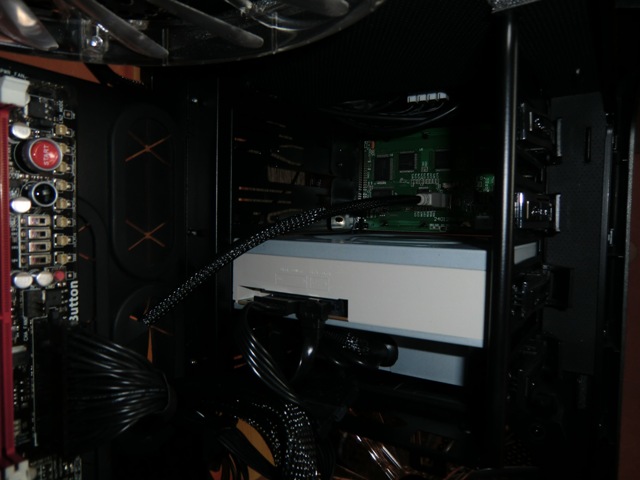

Display sowie DVD-Brenner und Kartenlesegerät im Gehäuse verbaut.
Festplatten in die verfügbaren Schächte einschieben.

Schritt 2:

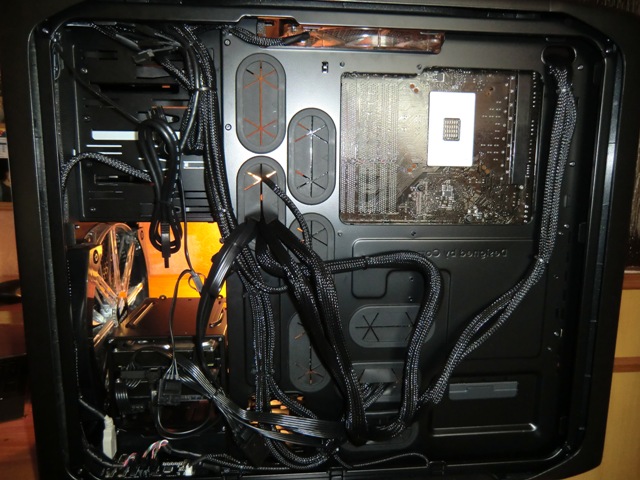

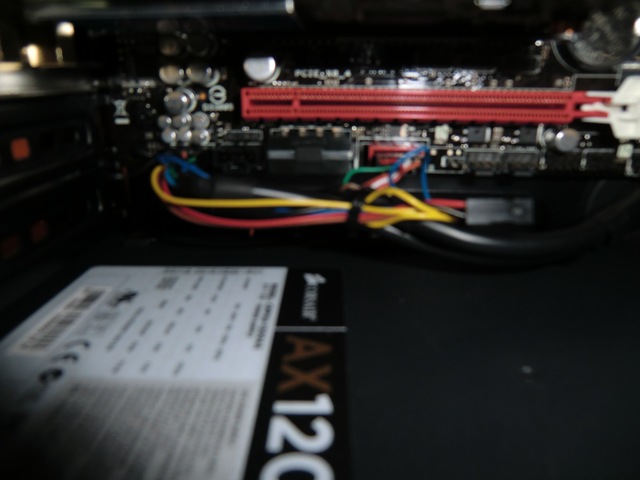

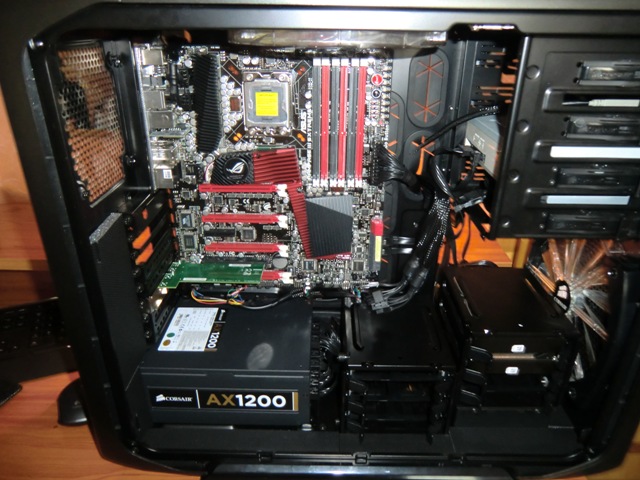

Mainboard und Netzteil verbaut

Schritt 3 mit Frage an Euch:
Das Anschließen,
( Habe mich mit den Bedienungsanleitungen von Board und Netzteil nicht anfreunden können )
leider sehe ich da nicht wirklich durch und wollte deswegen mal fragen, ob ich alles richtig angeschlossen habe ( siehe Fotos unten )?

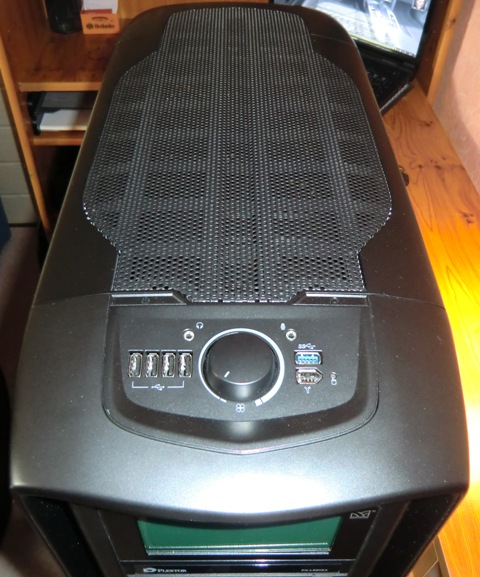

Der Anschluss von Tower an das Mainboard.
1. 1394a-Kabel (Tower) mit IEEE 1394a Anschluss am Mainboard (Anschluss 20)

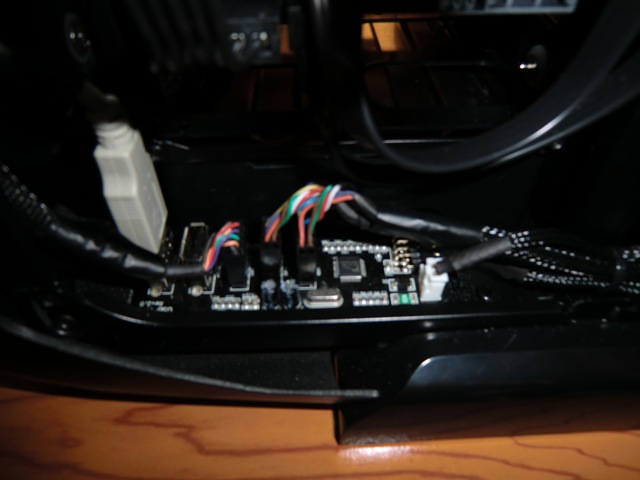

2. USB-Kabel (Tower) an Interner USB Hub NZXT davon aus dann am Mainboard (Anschluss 18)

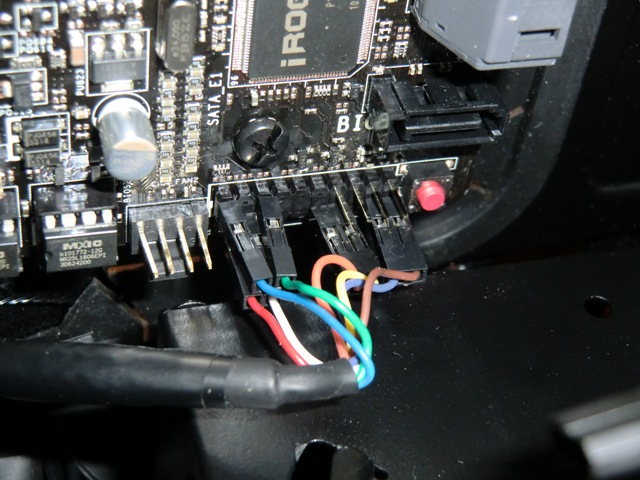

3. HD-Audio statt AC ´97 Audiostandard (Tower) mit AAFP am Mainboard (Anschluss 22)

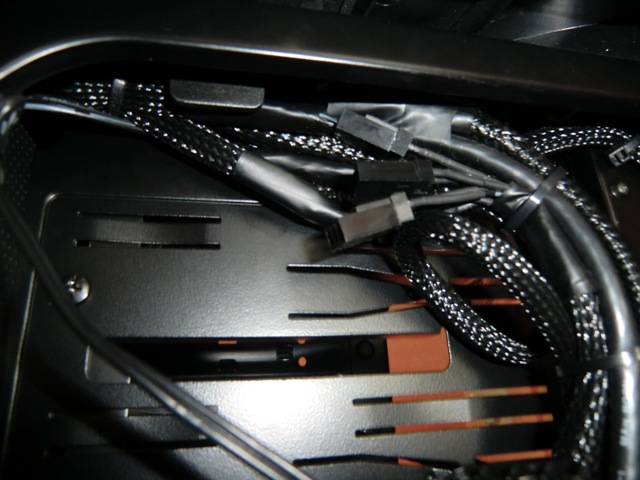

4. 2x Gehäuselüfter mit Tower Lüftersteuerung anschließen (Anschluss Tower)

Der Anschluss von Komponenten am Mainboard.
1. SATA-Kabel mit DVD-Laufwerk am Mainboard (Anschluss 13)
2. SATA-Kabel mit Festplatten am Mainboard (Anschluss 13)
3. LogiLink-Wireless LAN PCI Karte am Mainboard (Steckplatz PCI1)

Der Anschluss vom Netzteil am Mainboard.

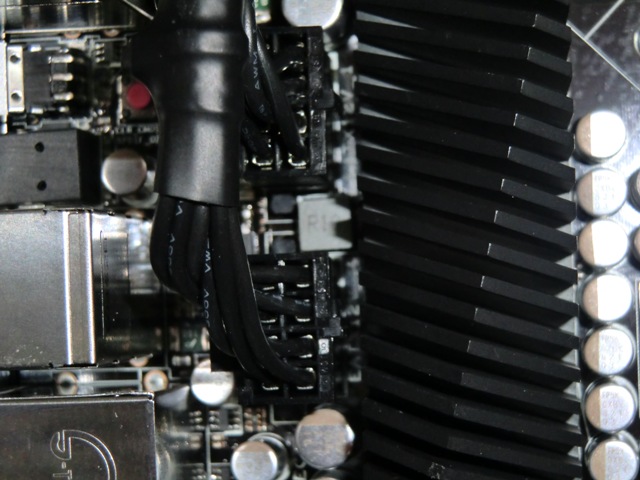

1. 2x 8Pin Stecker CPU vom Netzteil am Mainboard (Anschluss 4 - EATX12V_1 und EATX12V_2)
2. 24Pin Stecker vom Netzteil am Mainboard (Anschluss 4 – EATXPWR)

Der Anschluss vom Netzteil an die Komponenten.
1. SATA-Kabel vom Netzteil an die Festplatten
2. SATA-Kabel vom Netzteil an DVD-Laufwerk
3. Peripheriekabel vom Netzteil am Tower
4. Peripheriekabel vom Netzteil am Internen USB Hub NZXT


Frage:
Das was ich angeschlossen habe, ist es so richtig, fehlt was oder doch falsch angeschlossen ???


Bitte um Rückantwort und vielen Dank …


Die restlichen Komponenten die noch fehlen sind ja leicht zu montieren und anzuschließen.
1. CPU passt nur in einer Stellung.
2. Lüfter Wasserkühlung H70 auf den CPU mit Leitpaste montieren und die Lüftersteuerung an den vorgesehenen Fan Anschlüsse des Mainboards anschließen
3. Ram-Speicher einstecken
4. Grafikkarte in PCIE Anschluss und mit Netzteil verbinden.

Anhang:
Bilder vom PC-Eigenbau
Netzteil - https://www.computerbase.de/artikel/netzteile/corsair-ax1200-test.1314/#abschnitt_einleitung
Mainboard Handbuch - ftp://ftp.asus.com.tw/PUB/ASUS/mb/LGA1366/Rampage_III_Extreme/G5246_Rampage_III_Extreme.zip



[Baya]

naja schau halt ob er läuft... So viel kannst du da nicht verkehrt machen.
Der meckert schon wenn ihm was nicht passt!

P.S. ziemlich derbe Hardware



[Gram]

Mal ne frage. was machs du mit dem bildschirm?



[Hutzelbart]

Willkommen im Forum

Hallo, bin neu hier und stelle mir gerade einen eigenen PC zusammen.

So ein Thread gehört eigentlich zu den Zusammenstellungen und nicht in die Komplettsystem-Sparte. Vielleicht kann ein Moderator das ja noch ändern.

Da Du neu bist, sei es dir verziehen


Zum Thema:
Ich kann mich da nur meinem Vorredner anschließen. Probiere es einfach aus.
Ansonsten halt vorsichtig sein und drauf achten, dass Du "geerdet" bist (Heizung anfassen).


Gruß
Hutzel



[pwwinter28]

Hallo, danke für die schnellen Antworten!
Sorry das ich mich in der falschen Kategorie eingetragen habe.
Werde es ja dann sehen, ob er funktioniert und mit der Erdung habe ich auch immer gemacht.

@ DerBaya:

Was meinst du mit derber Hardware???

MfG Pwwinter28

Ergänzung (21. März 2011)

@ Gram:

Der Bildschirm zeigt mir alles an (z.B. Temperatur, Kalender, Uhrzeit usw.) und sieht gut aus!!



[Baya]

Naja halt teuer und leistungsstark



[Ragga Muffin]

OMG^^ 1,2kW NT^^

bei der konfiguration reicht auch ein seasonic x750^^ damit kannst du 2x GTX 580 betreiben^^

und falls du nur eine GTX 580 betreiben willst dan nimmst halt ein seasonic x560^^ reicht dicke glaub mir das^^

dein setup inkl. OC wird unter extream bedingungen (furmark + Linx) keine 480W aus der steckdose ziehen.
