PCIe oder sata III?

[Tristen102]

Hallo zusammen,

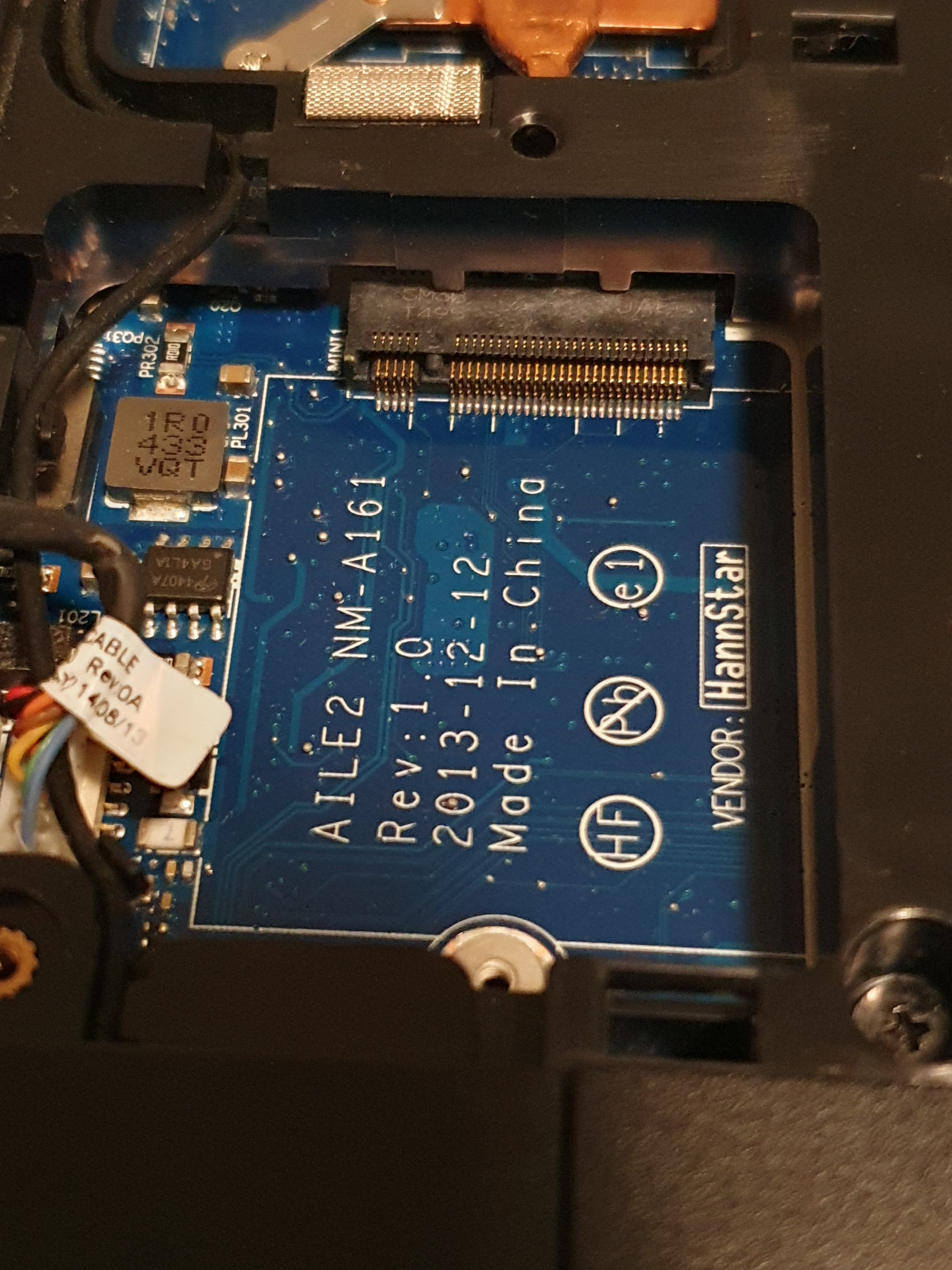

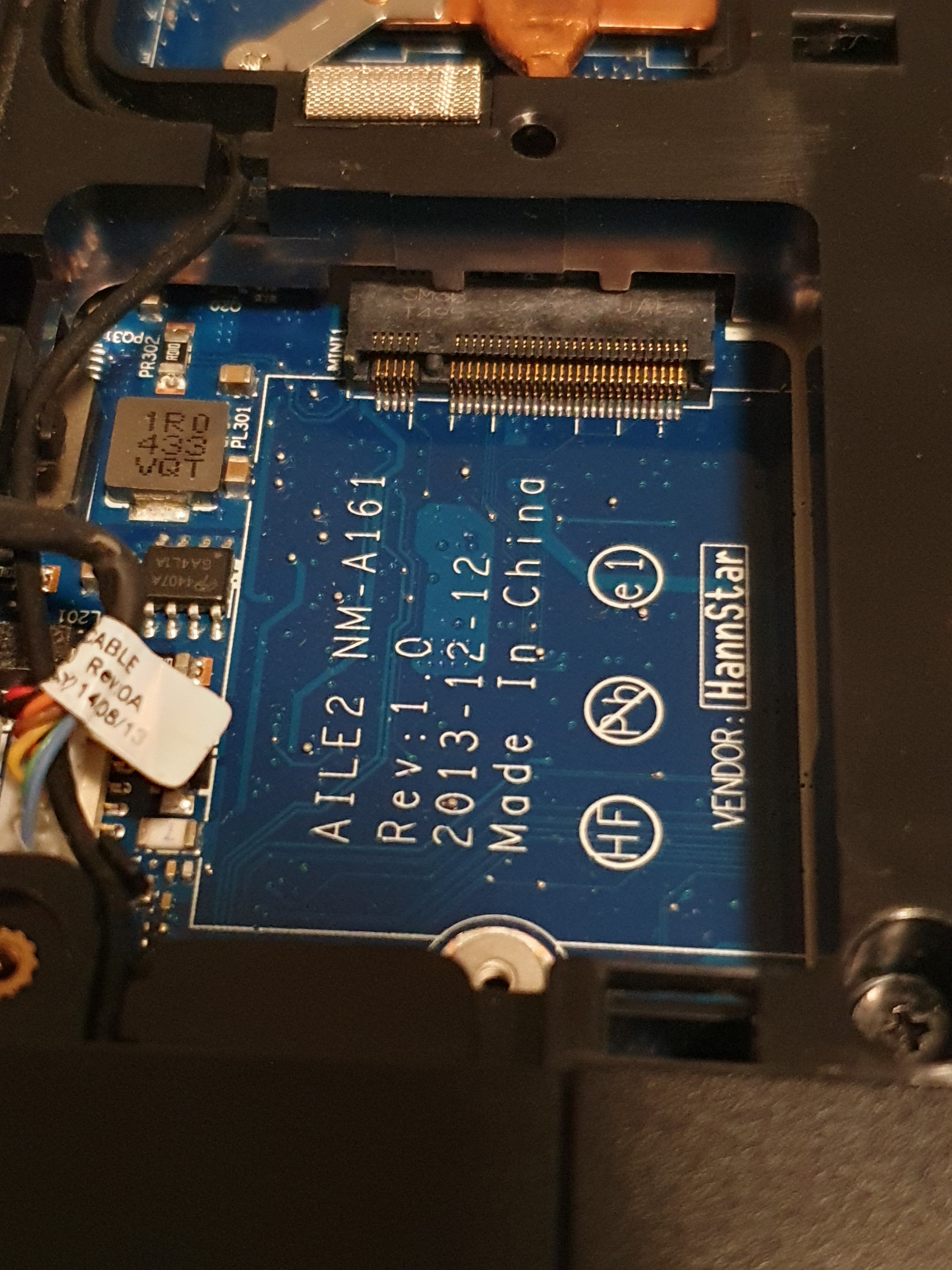

Bin leider null erfahren, was Computer angeht, deswegen hier meine Frage: habe ein Lenovo Thinkpad e540 mit 8 GB RAM und i5 (glaube 4. Generation) und möchte zusätzlich zur Festplatte eine ssd verbauen. Geht das bei dem doch recht alten Laptop? Außerdem weiss ich nicht welche Art ssd unterstützt wird und geschweige denn welche passt (siehe foto). Von dem was ich rauslesen und ausmessen konnte, könnte eine 2242 sata III ssd passen. Allerdings haben manche Leute auch von m.2 PCIe ssd(?) Gesprochen. Könnt ihr mir sagen was da genau passt? Wäre eine große Hilfe! Vielen Dank.



[ghecko]

Das könnte mSATA oder mPCIe für eine Netzwerkkarte sein.
Der Slot ist auch kein mSATA, da sind die Pins größer und man hat keine mittige Fixierung an der Oberseite.
Also ich kann dir partout nicht sagen, wofür dieser Slot ist. Auf der Produktseite wird von einer Microdrive geredet, vllt komm die da rein.
So oder so kannst du aber die 2,5" HDD gegen eine SSD austauschen, das ist kein Problem.
Ein M.2 Laufwerk wirst du darin aber wohl nicht verbauen können.



[john.smiles]

mSATA https://thinkwiki.de/E540/E545

In mSATA würde ich nichts mehr investieren, ersetze lieber die 2,5" SATA HDD oder wechsle das DVD Laufwerk gegen einen SATA Caddy aus.



[Tristen102]

Das könnte mSATA oder mPCIe für eine Netzwerkkarte sein.
Der Slot ist auch kein mSATA.
Also ich kann dir partout nicht sagen, wofür dieser Slot ist. Auf der Produktseite wird von einer Microdrive geredet, vllt komm die da rein.
So oder so kannst du aber die 2,5" HDD gegen eine SSD austauschen, das ist kein Problem.
Ein M.2 Laufwerk wirst du darin aber wohl nicht verbauen können.

Ok, die Sache ist die: das soll eine kurzzeitlösung sein, da ich eventuell ende des Jahres einen neuen Laptop o.ä. kaufen werden. Aber bis dahin muss der noch reichen. Desweiteren lohnt es sich auch nicht eine 1 tb ssd zu kaufen, da die doch etwas teurer sind.
Und diese kurzen ssds die ich gesehen hatte waren ca 30 € für 240 GB.
Leider konnte ich von der einen Webseite aus dem Chat hier nicht ganz rauslesen, der slot auf 16 GB begrenzt ist.
Schon mal danke für eure schnellen Antworten



[ghecko]

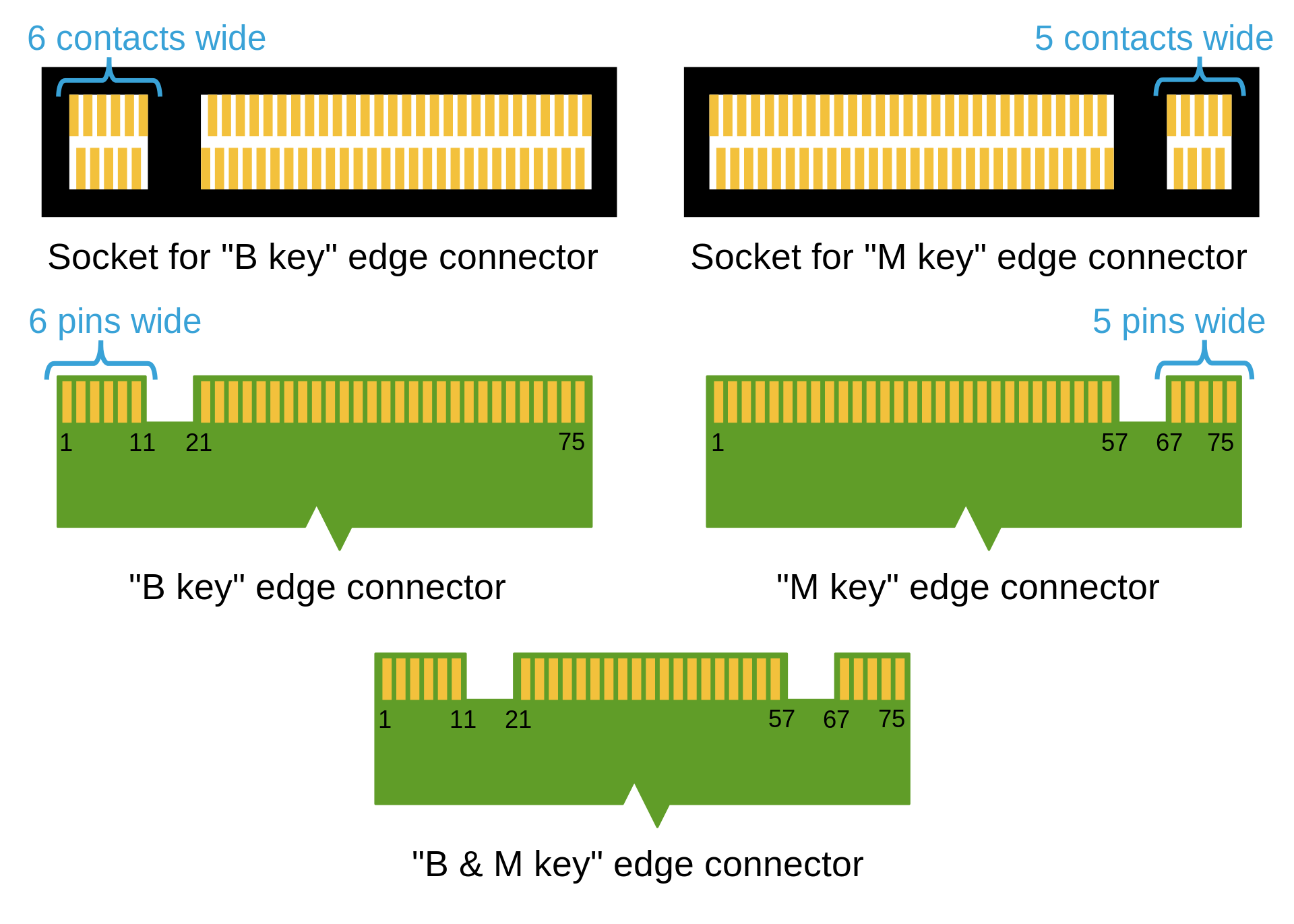

So, nachdem ich die Pins gezählt und mit den Ports verglichen habe, scheint das M.2 B-Key zu sein:

Problem ist, dass das sowohl PCIe als auch SATA sein kann. Oder beides. Was also an Laufwerken darin laufen würde kann ich dir nach wie vor nicht sagen. Lenovo und andere Quellen sind hier ausnahmsweise mal nicht sehr hilfreich diesbezüglich.

Die sicherste Wahl ist, die derzeitige HDD durch eine 2,5" SATA SSD zu ersetzen. Die passen auf jeden Fall, sind günstig, kann man gut weiter verwenden und geben dir die gewünschte Geschwindigkeit.



[deo]

Die SSD darf auch nicht länger als 42mm sein. Also eine M.2 2242 SATA.
In dem Slot wurde sie serienmäßig als SSD-Cache genutzt mit 8-32GB.
https://thinkpad-forum.de/threads/169127-E540-m-2-SSD-erweitern

Die Auswahl ist überschaubar. Transcend besetzt mit ihren SSDs solche Nischen und ist dafür auch brauchbar.
https://geizhals.de/?cat=hdssd&xf=4836_5



[Tristen102]

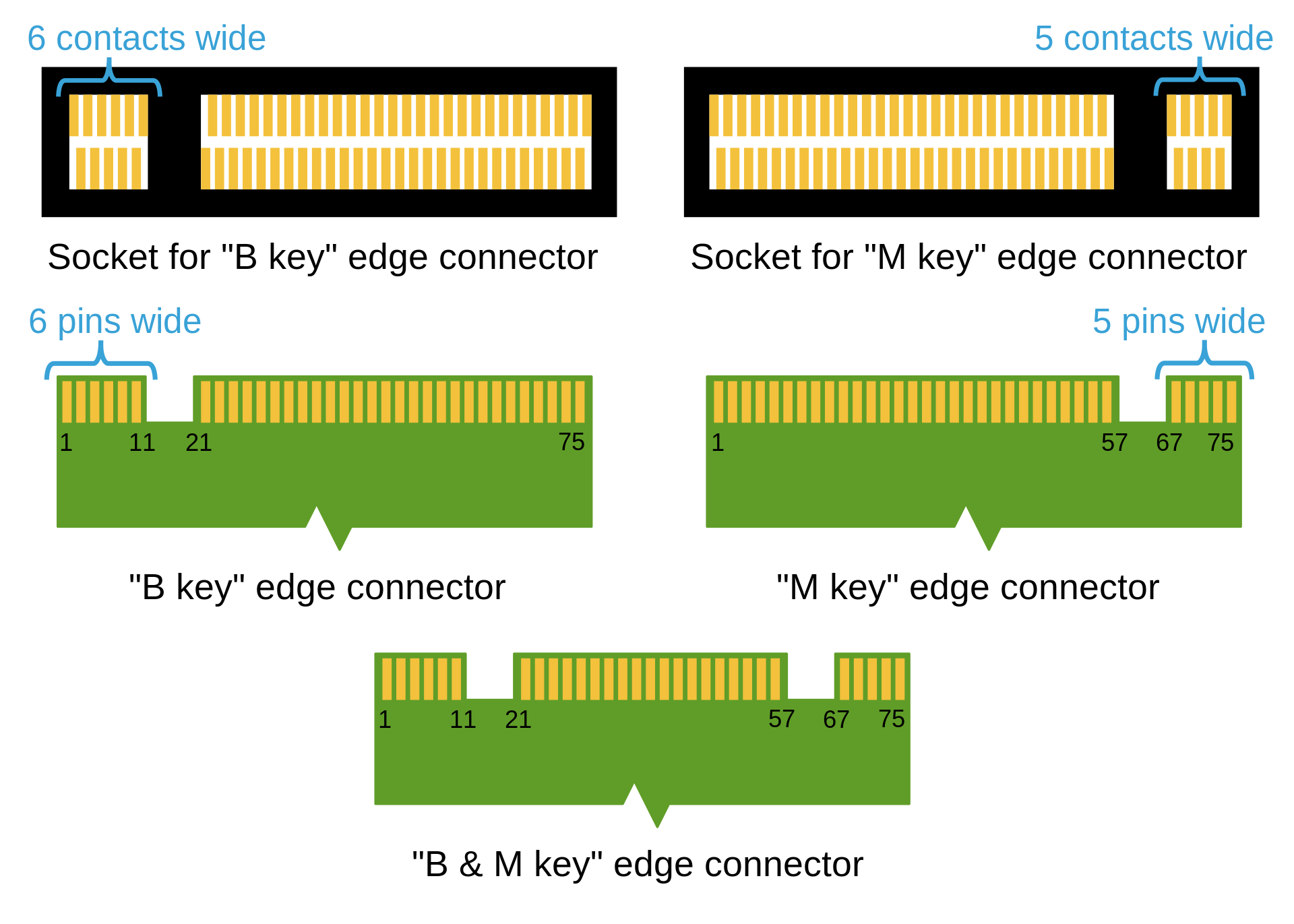

So, nachdem ich die Pins gezählt und mit den Ports verglichen habe, scheint das M.2 B-Key zu sein:
Anhang anzeigen 1033227
Problem ist, dass das sowohl PCIe als auch SATA sein kann. Oder beides. Was also an Laufwerken darin laufen würde kann ich dir nach wie vor nicht sagen. Lenovo und andere Quellen sind hier ausnahmsweise mal nicht sehr hilfreich diesbezüglich.

Die sicherste Wahl ist, die derzeitige HDD durch eine 2,5" SATA SSD zu ersetzen. Die passen auf jeden Fall, sind günstig, kann man gut weiter verwenden und geben dir die gewünschte Geschwindigkeit.

Könnte man die gleiche 2,5" sata Karte später auch in einem stand PC verwenden? Außerdem: lohnt sich das Ihrer Meinung nach noch für ein paar Monate?



[ghecko]

Könnte man die gleiche 2,5" sata Karte später auch in einem stand PC verwenden?

Das sind keine Karten. Aber ja, kann man.
Wie groß soll das Laufwerk denn sein? Dann können wir dir auch gleich ein Modell nahelegen, die günstigen Laufwerke sind zum Teil richtiger Schrott.



[Tristen102]

Die SSD darf auch nicht länger als 42mm sein. Also eine M.2 2242 SATA.
In dem Slot wurde sie serienmäßig als SSD-Cache genutzt mit 8-32GB.
https://thinkpad-forum.de/threads/169127-E540-m-2-SSD-erweitern

Die Auswahl ist überschaubar. Transcend besetzt mit ihren SSDs solche Nischen und ist dafür auch brauchbar.
https://geizhals.de/?cat=hdssd&xf=4836_5

Vielen Dank! Bei dem zweiten link zu Geizhals sind allerdings ssds mit 3 "Unterteilungen" im Anschluss. Lässt sich das dann trotzdem benutzen?
Entschuldigen Sie alle bitte vielen Fragen

Ergänzung (28. Januar 2021)

Das sind keine Karten. Aber ja, kann man.
Wie groß soll das Laufwerk denn sein? Dann können wir dir auch gleich ein Modell nahelegen, die günstigen Laufwerke sind zum Teil richtiger Schrott.

Also wenn die Festplatte komplett rauskommt dadurch, dann wohl leider 1tb... aber das Budget ist eher knapp, ein vielschichtiges Problem. Und deswegen hatte ich mich auch erstmal gefreut, als ich von den kleinen m2 ssds gelesen hatte für 30 €



[I'm unknown]

Wenn dir 120 GB für Windows und Programme reichen dann wäre z.B. sowas hier brauchbar: https://geizhals.de/transcend-mts420s-ssd-120gb-ts120gmts420s-a1745158.html?hloc=at&hloc=de

Klar, kein DRAM, aber für das OS immer noch um Welten schneller als eine HDD. Ansonsten wie schon angesprochen für ~90€ eine 1TB 2,5" SSD (Crucial MX500) beschaffen und später z.B. in einem Desktop weiterverwenden.



[ghecko]

1TB für 30€ wird nix, da brauchst du eher 90€.
für 30€ gibt es aber brauchbare 250GB Laufwerke:
https://geizhals.de/kingston-a400-ssd-240gb-sa400s37-240g-a1616800.html?hloc=at&hloc=de
https://geizhals.de/pny-cs900-240gb-ssd7cs900-240-pb-a1508812.html?hloc=at&hloc=de
https://geizhals.de/sandisk-ssd-plus-240gb-sdssda-240g-g26-a1458806.html?hloc=at&hloc=de

Ich würde aber 5€ mehr hinlegen:
https://geizhals.de/crucial-mx500-250gb-ct250mx500ssd1-a1745265.html?hloc=at&hloc=de
https://geizhals.de/western-digital...a-wdbnce2500pnc-a1661244.html?hloc=at&hloc=de
Das sind dann richtig gute Laufwerke, auch bezüglich Weiterverwendung.
Aus derselben Serie dann auch die jeweils größeren Modelle mit 500GB und 1TB, wenn es finanziell verkraftbar ist.



[deo]

Vielen Dank! Bei dem zweiten link zu Geizhals sind allerdings ssds mit 3 "Unterteilungen" im Anschluss. Lässt sich das dann trotzdem benutzen?

ja



[Mordi]

@john.smiles
Das ist definitiv kein mSATA, auch wenn im Thinkwiki dies steht.
mSATA wird über 2 Schrauben an den Ecken fixiert, M.2 dagegen über eine in der Mitte. Dementsprechend würde ich eher davon ausgehen dass das ein M.2 Slot ist. Dürften welche im 2242 oder 2230 Format passen.



[massaker]

Ok, die Sache ist die: das soll eine kurzzeitlösung sein, da ich eventuell ende des Jahres einen neuen Laptop o.ä. kaufen werden. Aber bis dahin muss der noch reichen. Desweiteren lohnt es sich auch nicht eine 1 tb ssd zu kaufen, da die doch etwas teurer sind.
Und diese kurzen ssds die ich gesehen hatte waren ca 30 € für 240 GB.
Leider konnte ich von der einen Webseite aus dem Chat hier nicht ganz rauslesen, der slot auf 16 GB begrenzt ist.
Schon mal danke für eure schnellen Antworten

In Deiner Situation und bei Deinem Budget hast Du, wie ich sehe, ganz klar die 2 Optionen:
240GB 420S
oder halt Paar Euronen für neuere Version drauflegen:
256GB 430S
So oder so lässt sich damit die Zeit bis Ende des Jahres gut überbrücken und dann holst gleich was ordentliches mit mind. 1TB SSD. Das mit der 16GB-Begrenzung hört sich sehr unrealistisch an.
Klick doch einfach bei Amazon auf die Kommentare zur jeweiligen SSD und dann bei "Kundenrezenssionen suchen" gib "Thinkpad" ein -> jede Menge gute Erfahrungen mit Schwestermodellen von deinem Läppi.
