PCIe steckplätze belegt

[Bluewave2004]

Hallo liebe Computerbase Community,
Ich habe leider ein problem mit meinen PcIe steckern. Mein setup besteht aus:
Prozessor(CPU): Intel core I7 13700k
Arbeitsspeicher(RAM): Corsiar DIMM 64gb DDR5 5600
Mainboard: Asrock z790 PG Lightinh
Nettreil: be quiet! Straight Power 11cm 1000W gold
Ghäuse: Sharkoon Elite Shark CA300H
Grafikkarte: Gainward Geforce Rtx 4080 Phantom.

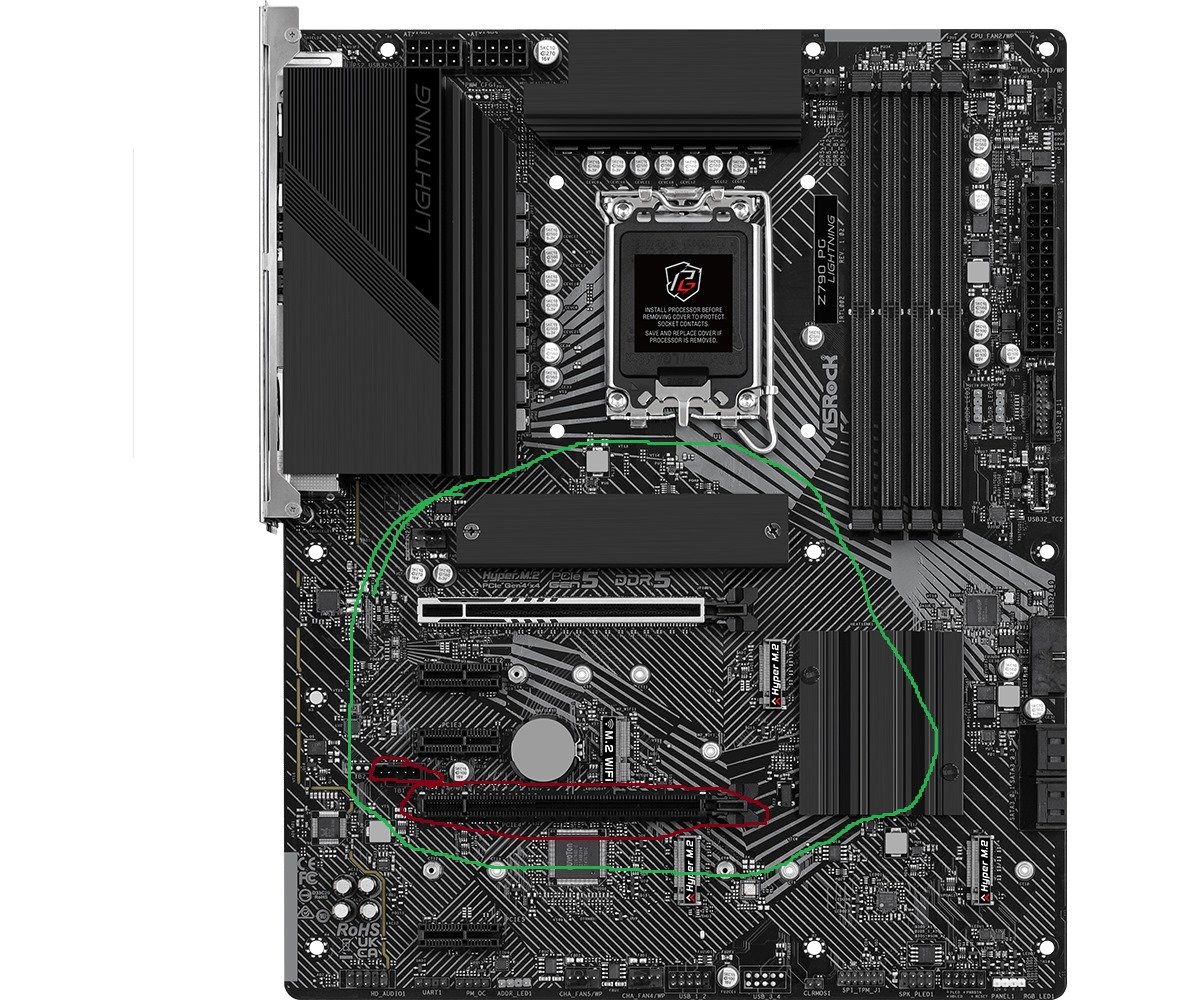

Mir ist aufgefallen, dass meine Grafikkarte die PCIe stecker leider wie im Bild gezeigt verdeckt, die roten Kreise wären die Plätze die ich nutzen möchte. Habt ihr vielleicht Ratschläge, Ich bedanke mich schonmal für die Hilfe. Einen schönen Dienstag euch noch



[dms]

Andersrum gefragt was soll den in den PCIe Slot rein - die Graka ist wirklich ein 4 Slot Brummer?

Gibts ein Originalbild?



[Blood Asp]

Was möchtest du in den Slot stecken?

Möglicherweise reicht ja auch der 1x Slot darunter oder die neue Karte oder auch die Grafikkarte mit einen PCIe extender einstecken. Da ist aber das befestigen aufwendiger.



[Nixdorf]

die Graka ist wirklich ein 4 Slot Brummer?

Es ist eine 3,5-Slot-Karte. Also ja, die verdeckt alles außer dem untersten x1-Steckplatz.

Der untere x16 ist nur x4 angebunden, also keine echte Ausweichoption. Somit gibt es drei Optionen:

1. PCIe-Extender für GPU und/oder die anderen Karten, wie von @Blood Asp vorgeschlagen.
2. Den Trümmer von Kühler auf der Grafikkarte durch einen kompakteren oder WaKü ersetzen.
3. Aus dem M.2 unten rechts einen x4 machen (Adapter).



[dms]

MB wechseln? - fast identischer Name - wer macht den Sowas
https://www.asrock.com/mb/Intel/Z790 Taichi Lite/

da ist am unteren Rand ein weitere Slot (mechanisch x16er) mitgerendert



[Bluewave2004]

Was möchtest du in den Slot stecken?

Möglicherweise reicht ja auch der 1x Slot darunter oder die neue Karte oder auch die Grafikkarte mit einen PCIe extender einstecken. Da ist aber das befestigen aufwendiger.

Vielen dank für die Antwort, ich wollte an den Slot eine Thunderboltkarte anschließen.

Ergänzung (20. August 2024)

Ergänzung (20. August 2024)

Andersrum gefragt was soll den in den PCIe Slot rein - die Graka ist wirklich ein 4 Slot Brummer?

Gibts ein Originalbild?

Vielen Dank für die Antwort, ich wollte dort eine Thunderbolt karte einbauen



[dms]

eine Thunderbolt karte einbauen

jetzt könnte ich ja fragen, welche?
Das man den Blöden Header am Mb braucht ist mir hingegen durchaus bekannt

Ergänzung (20. August 2024)

Hibt scheinbar keinen USB$ PCIe x1 Karten


kurz vorm Gardena Adapter

https://de.aliexpress.com/item/1005006047571300.html

+ Riser

oder so

https://de.aliexpress.com/item/1005002663297639.html

.. aber ob man das will?



[Drewkev]

ich wollte an den Slot eine Thunderboltkarte anschließen.

Darf man fragen was du mit der vor hast? Vielleicht gibt es andere Möglichkeiten.



[Bluewave2004]

jetzt könnte ich ja fragen, welche?
Das man den Blöden Header am Mb braucht ist mir hingegen durchaus bekannt

Ergänzung (20. August 2024)

Hibt scheinbar keinen USB$ PCIe x1 Karten


kurz vorm Gardena Adapter

https://de.aliexpress.com/item/1005006047571300.html

+ Riser

oder so

https://de.aliexpress.com/item/1005002663297639.html

.. aber ob man das will?

Ich wollte die Asrock Thunderbolt 4 aic einbauen



[Bluewave2004]

@Drewkev Ich wollte die Asrock Thunderbolt 4 aic einbauen

Ergänzung (20. August 2024)

Es ist eine 3,5-Slot-Karte. Also ja, die verdeckt alles außer dem untersten x1-Steckplatz.

Der untere x16 ist nur x4 angebunden, also keine echte Ausweichoption. Somit gibt es drei Optionen:

1. PCIe-Extender für GPU und/oder die anderen Karten, wie von @Blood Asp vorgeschlagen.
2. Den Trümmer von Kühler auf der Grafikkarte durch einen kompakteren oder WaKü ersetzen.
3. Aus dem M.2 unten rechts einen x4 machen (Adapter).

Vielen dank für die Antwort, Ich müsste dann mal schauen welche AIO wasserkühlung auf meine Grafikkarte passt, da ich schon länger darüber nachgedacht habe mir eine zu holen.
