PIN-Belegung bei VDSL - Kabel

[123michi19]

Hallo zusammen,

eine Frage: Ich muss von einer TAE-Dose im Keller ein Kabel über Leerrohre in den 1. Stock verlegen um dort den Router (Speedport Pro) anzuschließen.

Mit dem Clips vorne dran komme ich allerdings nicht durch die Rohre. Ich würde den TAE - Stecker im Keller lassen und den Clips abzwicken.

Was ich bisher gelesen habe: Bei einem RJ45 Kabel ist die Pinbelegung 4+5 entscheidend. Besteht ein solches Kabel nur aus einem Adernpaar? Wie wäre dann beim Zusammenbau die PIN-Belegung und welche Steckverbindung benötige ich?

Vielen Dank für Eure Hilfe.



[till69]

Besteht ein solches Kabel nur aus einem Adernpaar?

Richtig, siehe zweites Bild:

https://avm.de/service/fritzbox/fri...56_Belegung-der-Kabel-Adapter-und-Anschlusse/



[123michi19]

Vielen Dank till69. Ist es dann egal welchen Steckverbinder ich verwende (CAT6 etc.)?



[Janz]

Solang nich mehrere Dosen noch hinter der ersten TAE hängen würd ich einfach die ganze Dose nach oben verlegen. Ergibt viel weniger Probleme als nen ellenlanges Kabel von der Dose zum Router



[till69]

Vielen Dank till69. Ist es dann egal welchen Steckverbinder ich verwende (CAT6 etc.)?

Jeder RJ45 Stecker geht (auch die aus dem Bauhaus)

Allerdings ist eine Dose im OG in der Tat sinnvoller.



[123michi19]

Danke. Da kenne ich mich leider zu wenig aus. Bleibt die ursprüngliche Dose im Keller hängen und es erfolgt der Anschluss der zweiten Dose an die erste?



[till69]

Ich würde einfach die Dose vom Keller ins OG montieren.

Dazu brauchst Du Fernmeldekabel + 2 Verbinder (gibts alles im Bauhaus)

https://www.amazon.de/3M-KABELVERBINDER-Aderverbinder-Dichtungsgel-Fettfüllung/dp/B01K7E9O5K
https://www.amazon.de/ARLI-Telefonkabel-Verlegekabel-Telefonleitung-Sprechanlagen-Grau/dp/B073XN8D8W



[123michi19]

Vielen Dank für Eure Antworten. Gibt es dazu eine gute Anleitung / Video?



[Ilsan]

Ich würd die Dose im Keller lassen. Leg einfach ein Cat7 Kabel, unten machste ne Dose neben die TAE Dose und oben wo du es halt haben willst.



[123michi19]

Danke für die Antwort. Die Aussage "unten eine Dose neben die TAE - Dose" verstehe ich nicht ganz. Was würde mir das bringen?



[Janz]

Scotchlock oder einfach nen altes Telefon/ISDN-Verlegekabel anlöten tuts genauso (oder nen Ethernetkabel, irgendwas was zur Hand ist. Funktioniert alles). Bevor einer kommt löten wäre Pfusch, eh nein, wurd jahrzehntelang so praktiziert und ist genauso gut oder schlecht wie ne Scotchlock-Lösung

Dafür ne zweite Dose setzen halte ich für unsinnig. Wenn im Keller nix (mehr) ist was an die TAE dran muss ist es die sinnvollste Lösung das ganze Geraffel einfach nach oben zu verlegen



[123michi19]

Besten Dank an alle. Ich werde es mit der Scotchlock-Variante versuchen, die habe ich bereits einmal verwendet und funktioniert bis heute problemlos.



[till69]

Cat7 Kabel ist hier völliger Blödsinn.

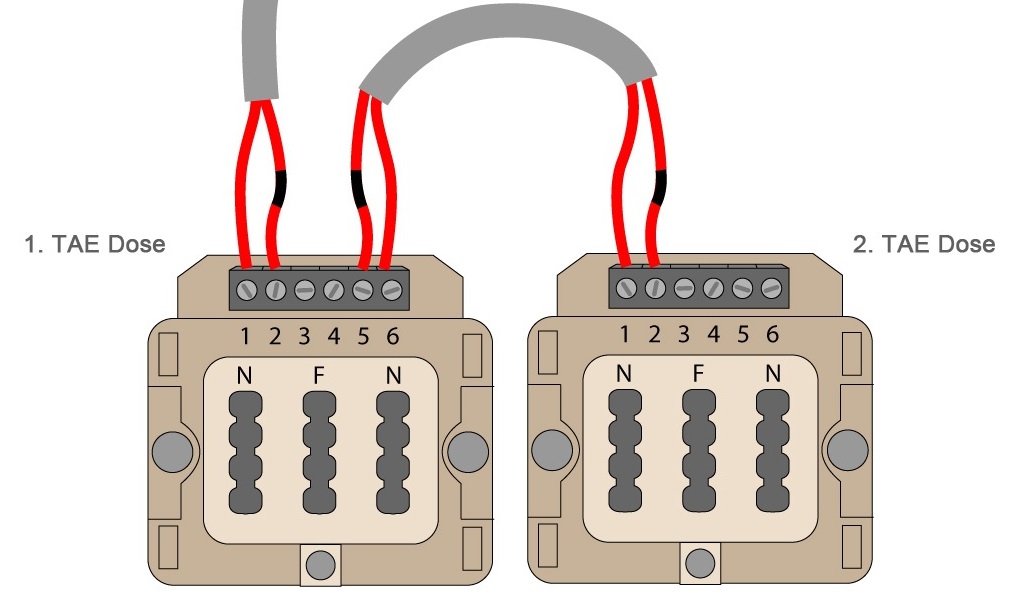

Entweder erste Dose weg und Scotchlock oder aber so:



[123michi19]

Bist du bitte so nett @till69 und sagst mir welches Kabel ich für die Verbindung von der ersten zur zweiten Dose benötige?



[till69]

Bist du bitte so nett @till69 und sagst mir welches Kabel ich für die Verbindung von der ersten zur zweiten Dose benötige?

https://www.amazon.de/ARLI-Telefonkabel-Verlegekabel-Telefonleitung-Sprechanlagen-Grau/dp/B073XN8D8W

oder noch besser:

https://www.kabelscheune.de/J-Y-ST-...bel-J-Y-St-Y-Telefonleitung-2x2x0-8-25-m.html



[123michi19]

Dort müsste ich dann Rot / Schwarz verwenden und die anderen Adernpaare bleiben unberührt?



[till69]

Welches Aderpaar Du nimmst ist egal. Eins bleibt frei.



[Myron]

oder noch besser:

Beide Kabel sind nicht optimal für VDSL!
Wenn ein neues Kabel gekauft werden soll, dann mindestens J-2Y(ST)Y.



[123michi19]

Man lernt nie aus
Vielen lieben Dank für die Hilfe.



[Myron]

http://bedienungsanleitung.elektronotdienst-nuernberg.de/impedanz.html

Verlege einfach J-2Y(ST)Y oder Cat 7, aber bitte keinen Klingeldraht.
