Power esata Verbindungskabel für externe Festplatte

[raul]

Ich möchte gerne meinen PC über Cardreader (Power esata ich hoffe das ich das richtig beschrieben habe) mit eine Externe Festplatte Segate Freeagent Goflex verbinden.

Die externe Festplatte ist eine USB 3 Festplatte und hat Anschluss (siehe Bild), der Cardreader hat den gleichen Anschluss.

Ich boffe dass ich den entsprechenden Kabel irgendwo kaufen kann? Beide Enden müssten gleich sein.
Könnte mir bitte jemand sagen wie bezeichnet man diesen Kabel?
Und wo bitte kann man so ein Kabel kaufen? Ich habe gesucht jedoch nichts gefunden.

PS Ich gehe davon aus dass dadurch wird die Übertragungsrate besser als über USB2? Ist das richtig? Danke.



[miac]

Am besten schreibst Du mal die exakten Daten der Geräte hier rein (Card reader und Platte/Gehäuse). Hört sich nämlich ziemlich dubios an.



[raul]

1. Festplatte: FreeAgent GoFlex - Festplatte - 1 TB - extern - Hi-Speed USB - Schwarz / http://www3.atelco.de/articledetail.jsps?aid=36671

2. Cardreader: https://www.computerbase.de/preisvergleich/a230959.html Anschluss unten Links.

PS Ich hätte wahrscheinlich Power SATA, SATA auf POWER SATA, SATA Anschluss schreiben sollen. Es geht um Verbindungs Kabel mit 2 Enden wie das Bild zeigt.

Es sollte so ein ähnliche Kabel sein wie das Breite Teil hier: http://www3.atelco.de/articledetail.jsps?aid=36688 allerdings beidseitig.



[miac]

Okay, eSata ist das nicht sondern auf beide Seiten dann wohl 3,5" Laufwerksanschluß.

Bin mir noch nicht ganz sicher, aber eventuell das?
https://webshop.schneider-consulting.it/S-ATA-SATA-Kombikabel-22pin-15-7-Buchse-auf-Buchse-02m



[raul]

Vielen herzlichen Dank.

Genau danach habe ich gesucht



[werkam]

Die externe Festplatte ist eine USB 3 Festplatte

Das ist auf jeden Fall schon mal keine USB 3.0 Platte, denn dann könntest Du Dir besser einen PCIe Controller besorgen für USB 3.0, es ist eine normale USB 2.0 Platte die intern SATA 300 unterstützt.

Produktbeschreibung: FreeAgent GoFlex - Festplatte - 1 TB - Hi-Speed USB

Evtl ist es besser das Teil:
https://webshop.schneider-consulting.it/SATA-S-ATA-1-Port-Slotadapter-SATA-SATA-Strom-22pin-extern
mit diesem zu verbinden:
https://webshop.schneider-consulting.it/S-ATA-SATA-Kombikabel-Daten-Strom-Verlaengerung-05m
oder das was @miac verlinkt hat. Mit dem Cardreader-Teil wirst Du bestimmt nicht so eine gute Datenübertragung bekommen.



[raul]

Danke
Ich bin heute irgendwie durch den Wind... Es ist einfach zu heisss

Ich muss mich korrigiren. Ich habe definitiv die USB 3 GoFlex http://www2.hardwareversand.de/articledetail.jsp?aid=42847&agid=1610

USB 3.0 steht auf dem Karton drauf

@werkam
Stimmt deine Aussage auch bei der USB 3 Festplatte?

Wenn ich das richtig verstehe: auch bei einer externe USB 3.0 Festplatte bei deiner Lösung die Datenübertragung ist weiterhin besser als über den SATA Anschluss des Cardreaders? Ist das richtig so?
Bitte korrigire mich gegebenfalls.



[miac]

Ich schätze mal, der SATA Anschluß im Frontpanel ist einfach nur durchgeschleift. Deswegen dürfte die Geschwindigkeit gleich der normalen Board SATA Geschwindigkeit sein. Da die Festplatte hier die Limitierung ist, sollte auch ein USB3 Anschluß etwa gleich schnell sein.
SATA auf SATA dürfte aber schneller sein, da keine Protokollumsetzung stattfindet.

Ich schätze, der Protokollumsetzer ist im Kabelstecker.



[raul]

Der Cardreader ist über SATA Kabel an dem SATA Port des Motherboards angeschlossen.

Ich habe auf der Rückseite des PC's eSATA Anschluss, bring der Evtl. bessere Transferraten?

Welcher Lösung bring die beste Transfer Raten?



[miac]

Nee, die SATA Verbindung ist die otimale. Wenn es dennoch langsam ist, kann die Platte nicht mehr.

Mehr als 50-70 MB/s würde ich nicht erwarten.



[werkam]

Die Platte die Du selbst oben verlinkt (bei Atelco) hattest, ist eine USB 2.0 Platte.
Meiner Meinung nach würdest Du Dir mit einer USB 3.0 Karte den grösseren Gefallen tun.

In dem Anschlusskabel zur Platte ist bestimmt auch ein Controller verbaut. Über USB 3.0 benötigst Du kein zusätzliches Stromkabel, Datenübertragung ist auf jeden Fall besser als über Esata des Kartenlesegerätes.
http://www.jacob-computer.de/_artnr_366781.html?status=1&SID=07f16a2351230adabb354cef112e052f
gibt es aber auch noch preiswerter, Asrock hat eine, hat mir 15 € gekostet und ich bin zufrieden, schneller als Esata. Wenn es etwas mehr kosten darf, nimm die U3S6 von Asus:
http://www.amazon.de/ASUS-U3S6-Karte-PCIe-SATA/dp/B002VVQ58M

@miac
Wenn der Port durchgeschliffen ist, wird es sehr umständlich die Platte zu benutzen, wenn der Anschluss nicht auch AHCI unterstützt. Dann kannst Du die Platte nicht mal eben an/abklemmen ohne Hänger oder Datenverluste zu befürchten.



[miac]

Ich habe auch ein Frontpanel mit eSata. Das geht einfach nur auf das Board. Richtig ist aber, das AHCI und Hotplugging aktiviert sein sollte, damit man den Datenträger über "sicher entfernen" trennen kann.

Ich glaube, die Platte an sich hat keinen USB Port, sondern da wird einfach die SATA Schnittstelle der Platte nach außen geführt.
Für die Platte gibt es unterschiedliche Kabel zu kaufen.



[werkam]

Naja, die Lösung mit USB Karte ist natürlich einiges teurer als ein Kabel zu kaufen für den Cardreader, wenn man die Platte aber oft und viel benutzt, würde ich einen USB 3.0 Adapter einbauen.

die Platte an sich hat keinen USB Port, sondern da wird einfach die SATA Schnittstelle der Platte nach außen geführt.

Wie soll das ohne Controller von USB auf SATA funktionieren, im Anschlusskabel ist der Controller eingebaut, ich denke nicht das dieser Controller im Gehäuse sitzt.
Das es verschiedene Kabel dazu gibt weiß ich auch.
http://www.seagateactive.com/seagate-storage/seagate-goflex.aspx
http://www.seagateactive.com/assets/datasheets/Seagate_GoFlex_Upgrade_Cable_eSATA_Datasheet_DE.pdf



[miac]

Im 4. Bild von deinem Link siehst Du die Standard SATA Schnittstelle.

Also habe ich gedacht, daß man beim Kauf ein Kabel bekommt, nämlich mit einem Sata - USB3 Umsetzer.



[raul]

Ich habe so eben ganz primitiv die externe Festplatte mittels Sata Kabel und Sata Strom Kabel 15 Polig an den Front Cardreader angeschlossen (den Power SATA SATA Anschluss)

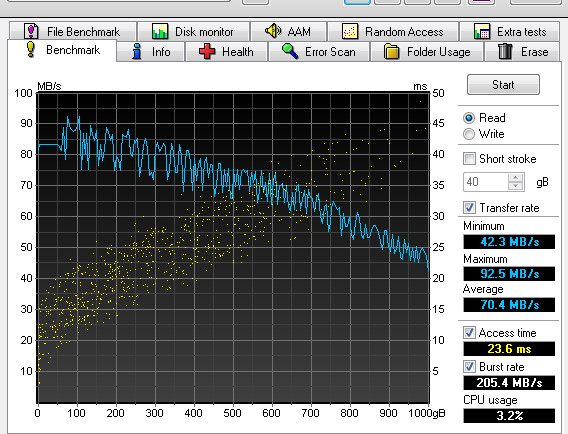

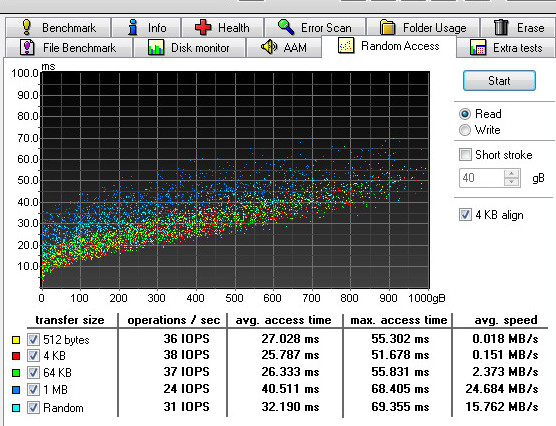

Resultat: siehe Bilder (Hilft das weiter?) Ich kenne mich mit den Daten, (Auswertung nicht aus)

PS Die Festplatte ist definitiv USB 3.0 Festplatte.

An dem PC habe ich aber keinen USB 3.0 Anschluss
Ich habe dann später von dem eSATA Anschluss auf der Rückseite des PC's gesprochen (also denke ich das das ein Motherboard Anschluss ist. (nicht des Kartenlesers)



[miac]

Sieht okay aus, wie intern angeschlossen.



[raul]

Beim kauf bekommt man genau diesen Kabel: Link von Werkam:
http://www.seagateactive.com/assets/...tasheet_DE.pdf

sonst keine weitere Kabel

Wenn der Port durchgeschliffen ist, wird es sehr umständlich die Platte zu benutzen, wenn der Anschluss nicht auch AHCI unterstützt. Dann kannst Du die Platte nicht mal eben an/abklemmen ohne Hänger oder Datenverluste zu befürchten.

Wie kann ich rausfinden ob der Cardreader SATA Port AHCI unterstüzt, oder nicht? Ich weiss aber natürlich an welchen SATA Port der Hängt.

Hotplugging aktiviert sein sollte

Wie finde ich bitte raus ob es so ist?



[werkam]

Im Bios kannst Du bei den Einstellungen der Platten, da wo sie erkannt werden sehen wie sie angebunden sind. Wenn unter IDE alle angeschlossenen Platten angezeigt werden, ist AHCI nicht aktiv. Dann werden sie etwas später beim hochfahren erst angesprochen vom AHCI Controller des Boards. Im Bios stehen dann die SATA Ports auch auf AHCI und nicht auf native IDE/Compatible oder so ähnlich. Meistens kann HD Tune dann auch keine Health Werte auslesen.



[miac]

Hotplugging: Wenn Du die Platte bei "Hardware sicher entfernen" oder im Explorer mit rechter Maustaste "Auswerfen" findest, ist alles okay.



[raul]

Danke. Soweit ich das richtig in Erinnerung habe stehen die SATA Ports bei mir auf AHCI und nicht IDE. Das werde ich aber noch überprüfen müssen.

Aber tatsächlich in dem Menü Hardware sicher entfernen find ich den Eintrag über Festplatte gar nicht.

Wie kann ich das Problem mit Festplatten entfernung lösen? Ich möchte kein Risiko angehen, dass die Daten verloren gehen?
