Power SW Anschluss

[Joko678]

Hallo zusammen,

ich rüste gerade einen Fertig PC von einem Kumpel auf. Leider ganz schönes billig MB, wo ich u.a. den Power SW Anschluss nicht finde. Hat jemand eine Idee? siehe Anhang...

LG



[Scrush]

wie wärs mit dem mainboard namen?



[Joko678]

LY530 17541-1
oder IB360CW/V1

fragt mich nicht nach der Marke.. China Misst



[Otacu]

Hallo,
der Power switch befindet sich bei den Front Anschlüssen für das Gehäuse. Mach doch mal ein Foto vom Mainboard!

Grüße



[kachiri]

Ein Bild vom Board wäre praktisch.



[0x8100]

ich tippe mal auf den anschluss am rot/schwarzen kabel neben dem aux fan



[Joko678]

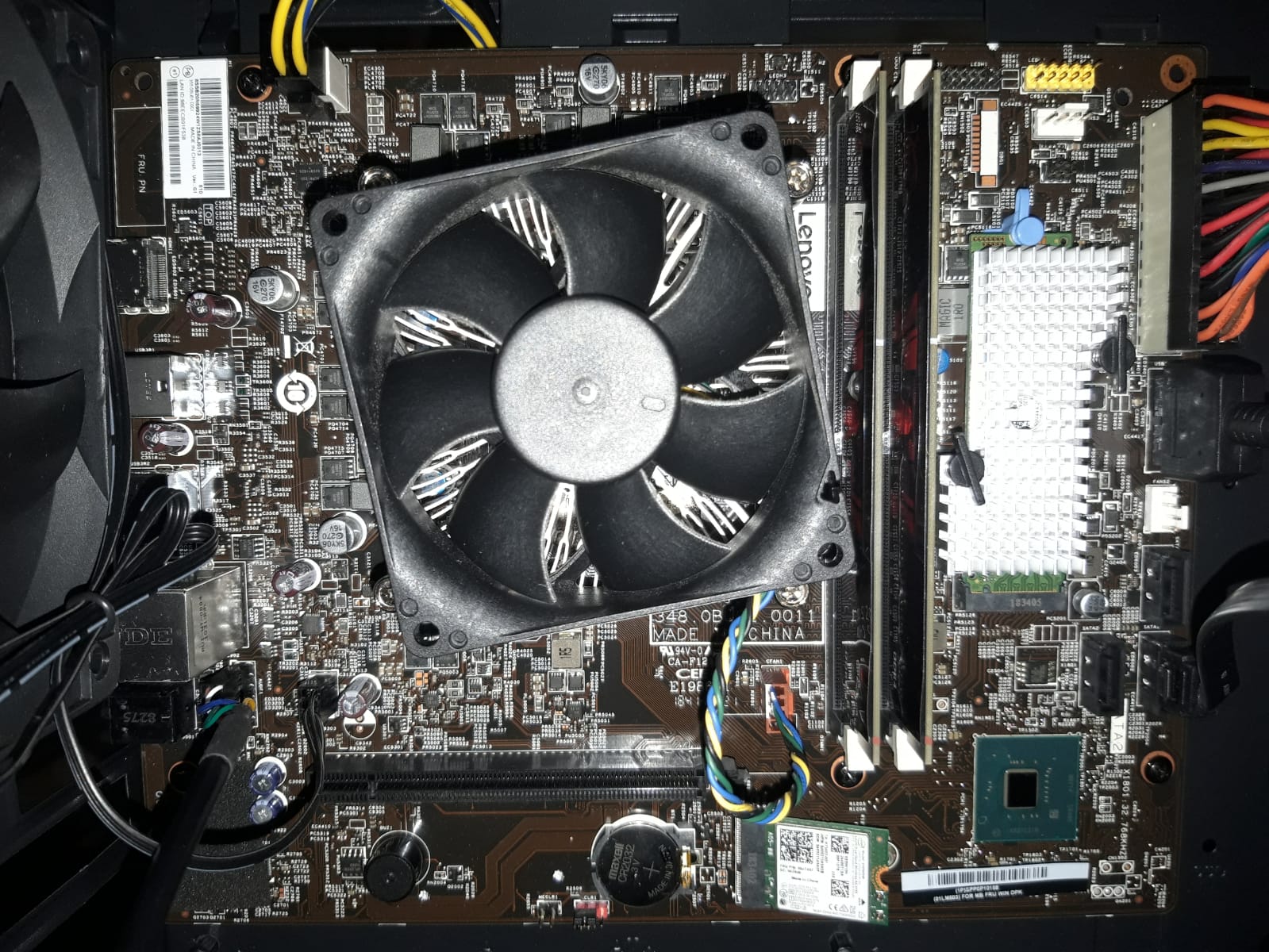

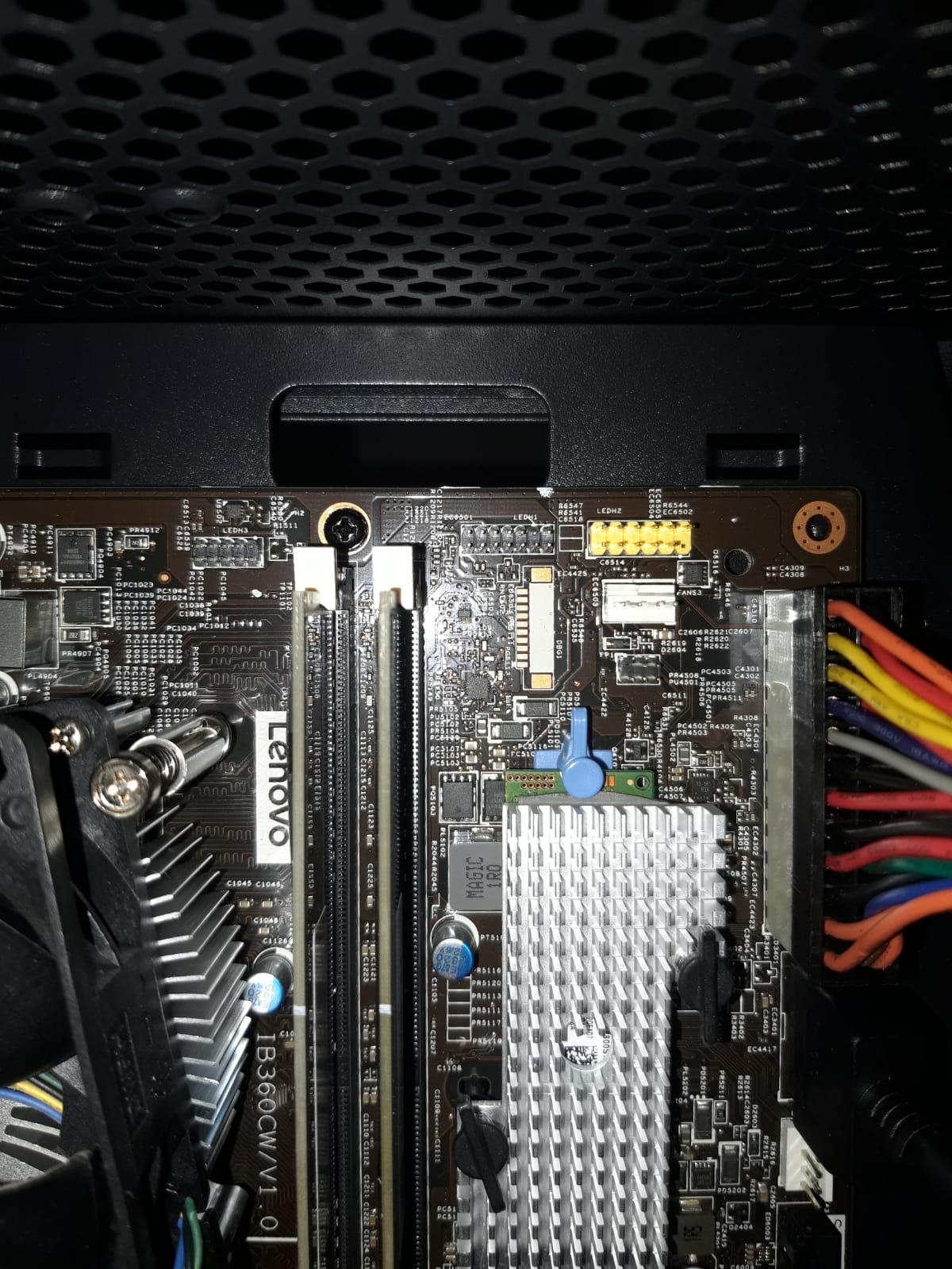

Hab mal Bilder gemacht (Anhang)



[madmax2010]

Dieser Chinamist scheint mir ein Lenovo System builder board zu sein.

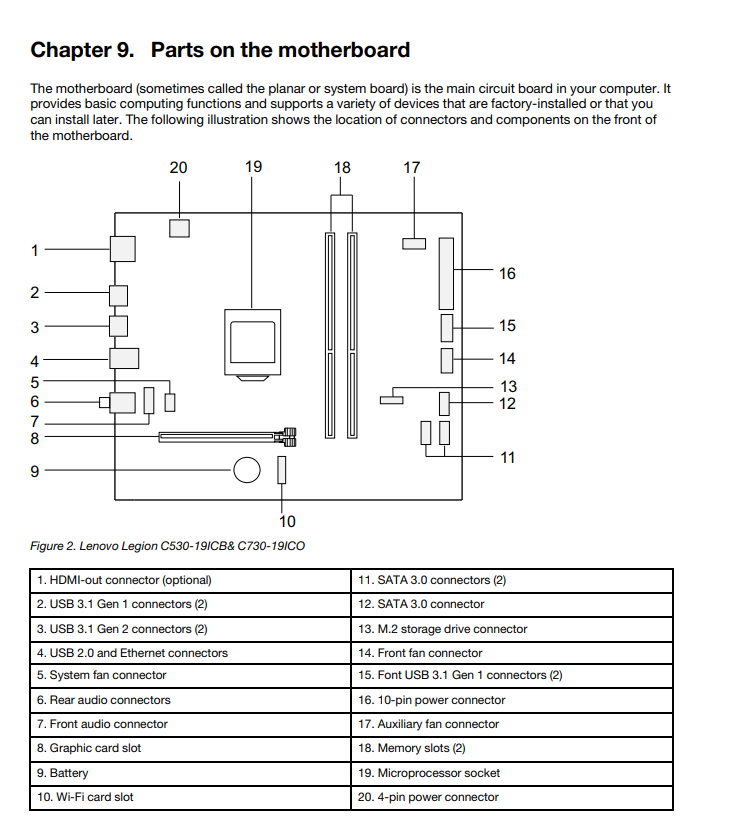

Solche board halten sich i.d.r nicht an standards, da sie nicht fuer den Einbau durch endkunden gedacht sind. Bin mir auch nicht ganz sicher, ob du da die richtige anleitung hast.



[Joko678]

Also muss ein neues MB her?



[Joe Walker]

Am, besten auch gleich ein neues Gehäuse. Die OEM Dinger halten sich nicht an einen Form Faktor wie bereits erwähnt.



[kachiri]

Wo ist konkret das Problem. Wurde die Hardware in ein neues Gehäuse verfrachtet? Dann wäre es praktisch gewesen, sich vor dem Entfernen sämtlicher Kabel ein Foto zu machen und ggfs. entsprechende Notizen was was war. Auf den Kabeln (auch bei OEM-Hardware) steht drauf, was es ist.
Da sind ja einige Pins. Ich würde vermuten oben Links in der Nähe des 10-PIN Power sind die Pins für Power SW, Reset Switch, Power LED und HDD LED.

Ggfs. auch einfach mal bei Lenovo nachhaken, ob die ein detaillierteres Handbuch zum Board haben.



[madmax2010]

Nur das der 10 pin power aus der Anleitung eher wie 24 pin ATX ausschaut. Einer der schwarzen oder der gelbe da wird es schon sein.

Ergänzung (12. Juli 2020)

Ich hab mal ein wenig gegoogled
https://forums.lenovo.com/t5/ThinkC...nector-power-audio-amp-USB-pinout/td-p/190651
https://forumscdn.lenovo.com/uploads/topic/202003/1584207584386.png

anhand dessen wuerde ich raten, dass es die beiden gany rechts in der unteren Zeile des gelben headers sind, allerdings ist gelb laut den diagrammen auf google usb. Hier hat der Gelbe dafuer jedoch 2 Pins zu viel, aber fuer die frontpanel doku 2 pins zu wenig. Hast du irgendwo einen header mit 1x 7 und 1x 6 pins?
Mehr material:
https://forums.lenovo.com/t5/ThinkC...-M81-Front-panel-connector-pinout/m-p/2051513

Ergänzung (12. Juli 2020)

Ok, noch etwas googlen spaeter: der gelbe ist USB

wie sehen denn stie stecker vom case aus? mal probiert die alle zu stecken? die sollten nur an eine stelle passen..



[feidl74]

Wo ist konkret das Problem. Wurde die Hardware in ein neues Gehäuse verfrachtet? Dann wäre es praktisch gewesen, sich vor dem Entfernen sämtlicher Kabel ein Foto zu machen und ggfs. entsprechende Notizen was was war. Auf den Kabeln (auch bei OEM-Hardware) steht drauf, was es ist.
Da sind ja einige Pins. Ich würde vermuten oben Links in der Nähe des 10-PIN Power sind die Pins für Power SW, Reset Switch, Power LED und HDD LED.

Ggfs. auch einfach mal bei Lenovo nachhaken, ob die ein detaillierteres Handbuch zum Board haben.

naja die bezeichnungen auf den kabeln helfen da wenig, wenn die pins auf dem mainboard bzw im handbuch nicht dokumentiert ist. i.d.r. sind die pinbelegungen wenn nicht auf dem board selbst, doch im handbuch dokumentiert. scheint aber das das für lenovo zu teuer war

btw gebe ich dir aber recht, das einfach abstecken bei sowas, probleme schafft^^



[Sun_set_1]

Also muss ein neues MB her?

Post #6 beachtet? Der Header den der Forenkollege meint, ist bei dir auf den Foros auch vorhanden.



[feidl74]

Dieser Chinamist scheint mir ein Lenovo System builder board zu sein.

Solche board halten sich i.d.r nicht an standards, da sie nicht fuer den Einbau durch endkunden gedacht sind. Bin mir auch nicht ganz sicher, ob du da die richtige anleitung hast.

jap, das handbuch bzw chapter 9 scheint ziemlich verwirrend.



[madmax2010]

@Sun_set_1 an #6 kommt soweit ich das verstehe der beeper



[kachiri]

jap, das handbuch bzw chapter 9 scheint ziemlich verwirrend.

Finde ich nicht. Der hier gesuchte Header ist dort halt nicht aufgeführt. Aber das was aufgeführt ist, ist insoweit auch verständlich. Man ist bei Lenovo schlicht nicht davon ausgegangen, dass jemand das Board und damit die Gehäuseanschlüsse entfernt. Deswegen ist das in der Anleitung auch nicht erklärt.
Sondern eben nur die Anschlüsse, mit denen was anstellen kann (sprich Teile austauschen)



[feidl74]

Finde ich nicht. Der hier gesuchte Header ist dort halt nicht aufgeführt. Aber das was aufgeführt ist, ist insoweit auch verständlich. Man ist bei Lenovo schlicht nicht davon ausgegangen, dass jemand das Board und damit die Gehäuseanschlüsse entfernt. Deswegen ist das in der Anleitung auch nicht erklärt.
Sondern eben nur die Anschlüsse, mit denen was anstellen kann (sprich Teile austauschen)

trotzdem bleibt es benutzerunfreundlich. es könnte ja trotzdem der fall sein, das der endkunde, diesen "komplettrechner" warum auch immer, mal zerlegt, z.b. weil das gehäuse z.b. zu klein wird. dann ist diese dokumentation schlichtweg fürn pobsch...



[kachiri]

Dann hat der Endkunde den falschen Rechner gekauft - oder sich beim zerlegen keine Gedanken darum gemacht, wie ich das ganze auch wieder zusammenstecke. Es hat ja seinen Grund, warum man während des Basteln möglichst gut dokumentiert. Das gilt überall. Nicht nur im Bereich "Computer".
Das ist halt ein Handbuch zum Computer und nicht zum Mainboard. Der Teil zum Mainboard ist auf die wesentlichen Dinge reduziert. Eben genau für die Zielgruppe
