Reparaturhilfe für Anfänger (Fujitsu Futro s940n)

[philippn]

Hallo zusammen,
ich bin neu hier und habe absolut keine Ahnunng.

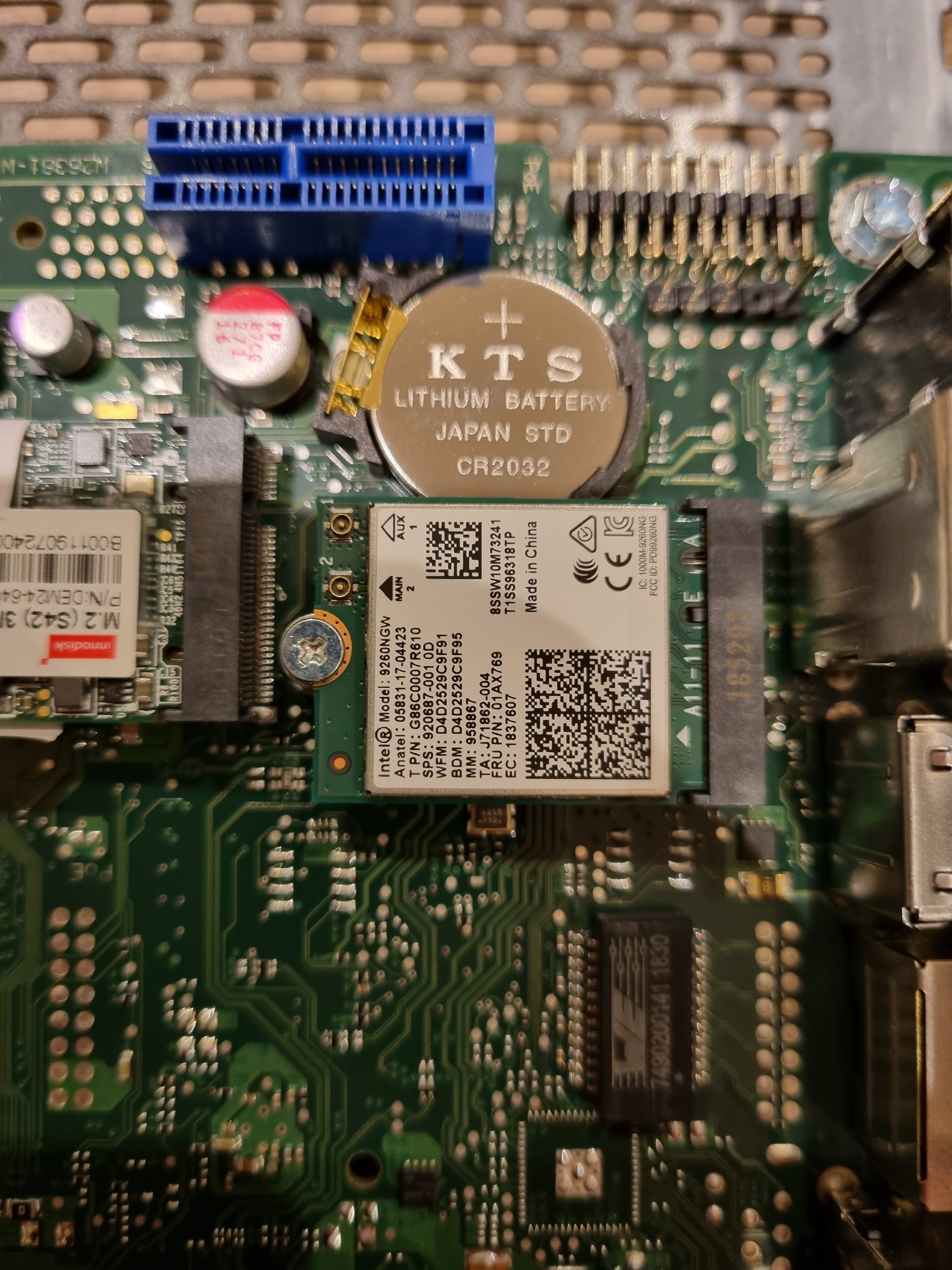

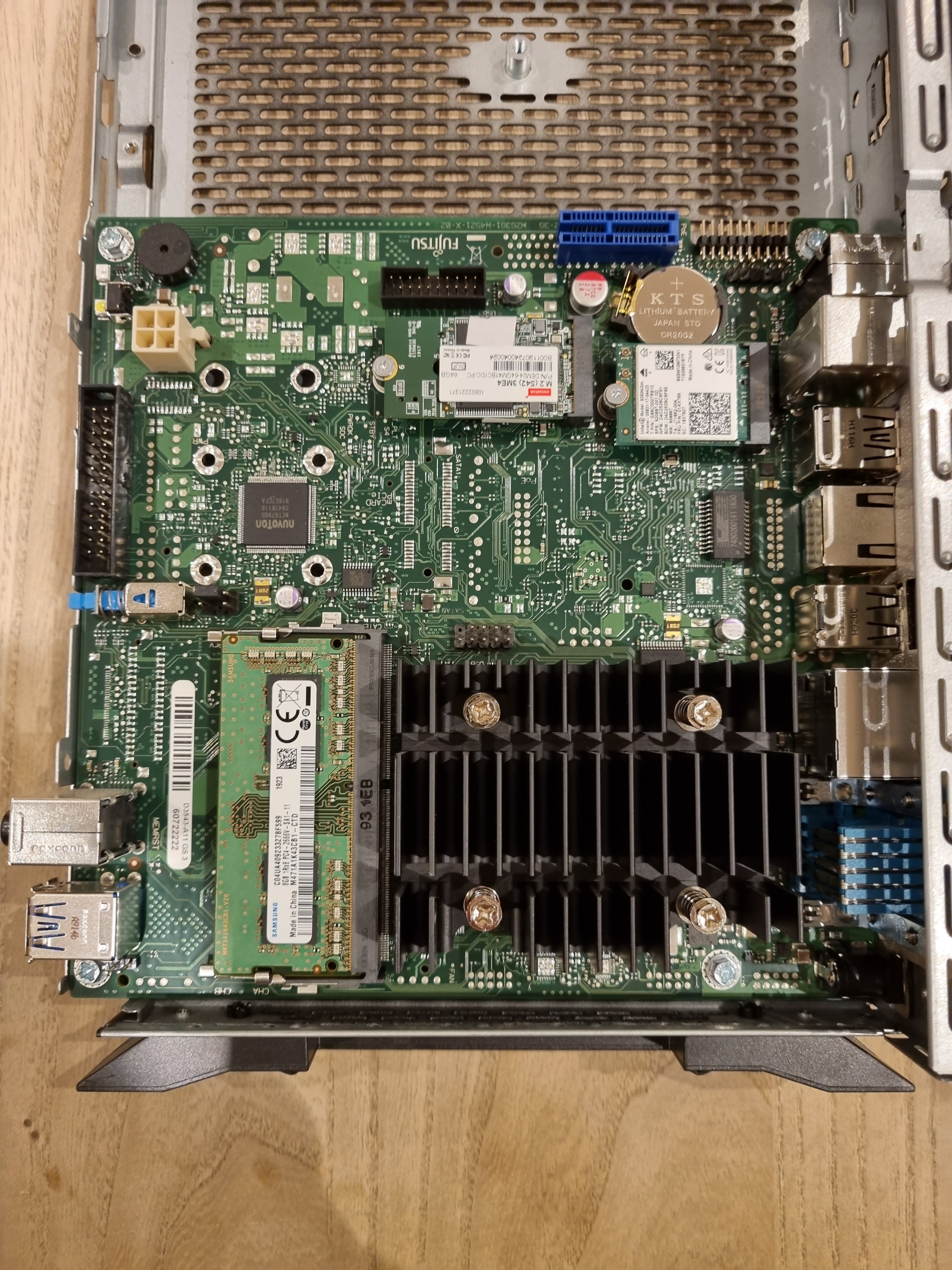

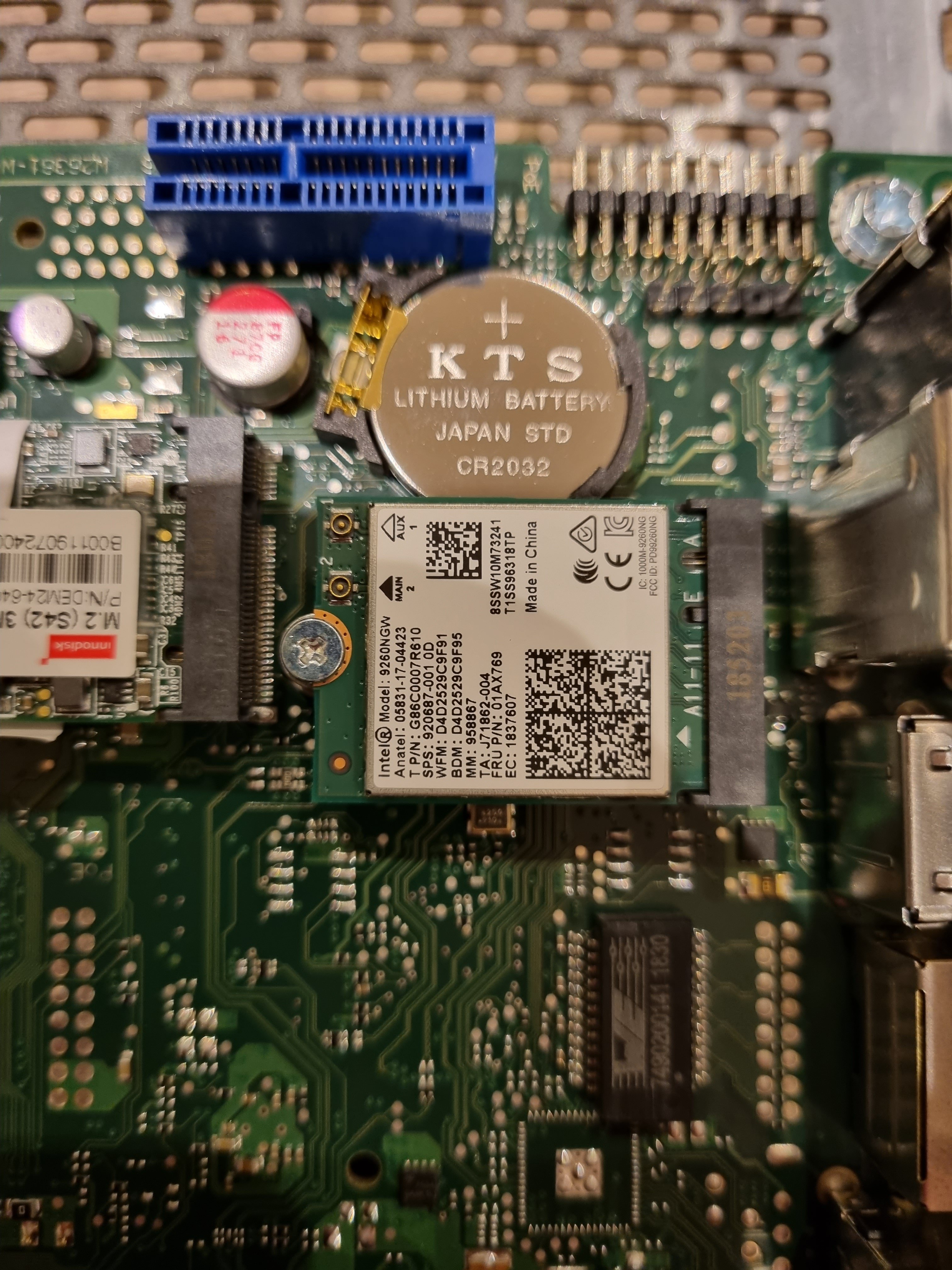

Aktuell verkaufe ich für einen Freund einen Fujitsu Futro s940n Thin Client, ein Interessent hat mich gefragt, ob dieser einen PCI-E Slot besitzt, bzw. eine PCI-E Riser Karte vorhanden ist. In meiner völligen Ahnungslosigkeit habe ich beschlossen, den Thin Client einfach mal zu öffnen und nachzusehen, ob ich was erkennen kann, konnte ich natürlich nicht. Dabei haben sich allerdings 2 Kabel gelöst von einem Intel 9260NGW, was laut meinen Nachforschungen ein WLAN-Modul ist. Das WLAN-Modul hat zwei Anschlüsse, einmal den Anschluss AUX 1 und der Anschluss Main 2. Nach meinen Recherechen ist der Anschluss AUX 1 für WLAN und Bluetooth und der Anschluss Main 2 nur für WLAN.

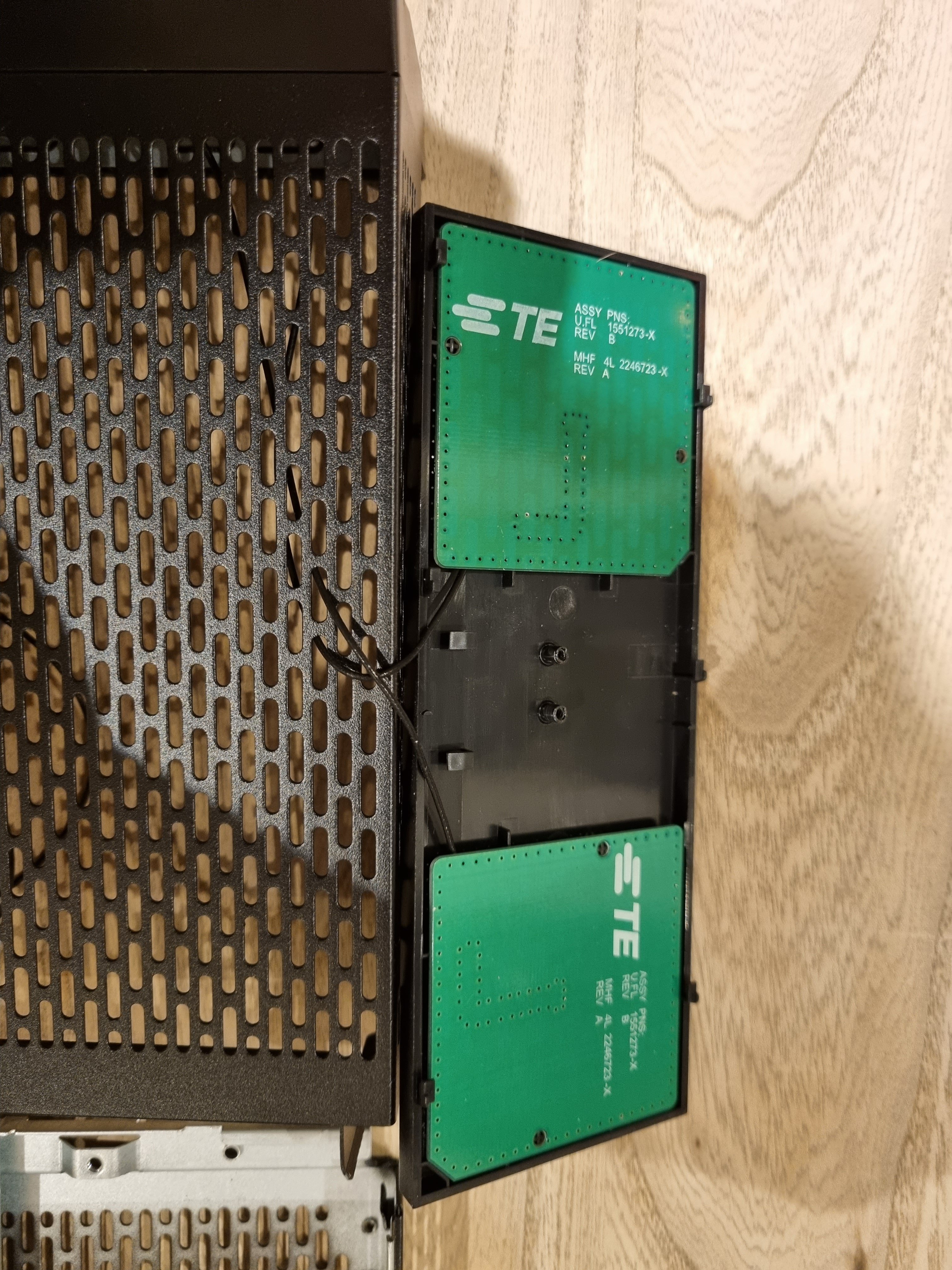

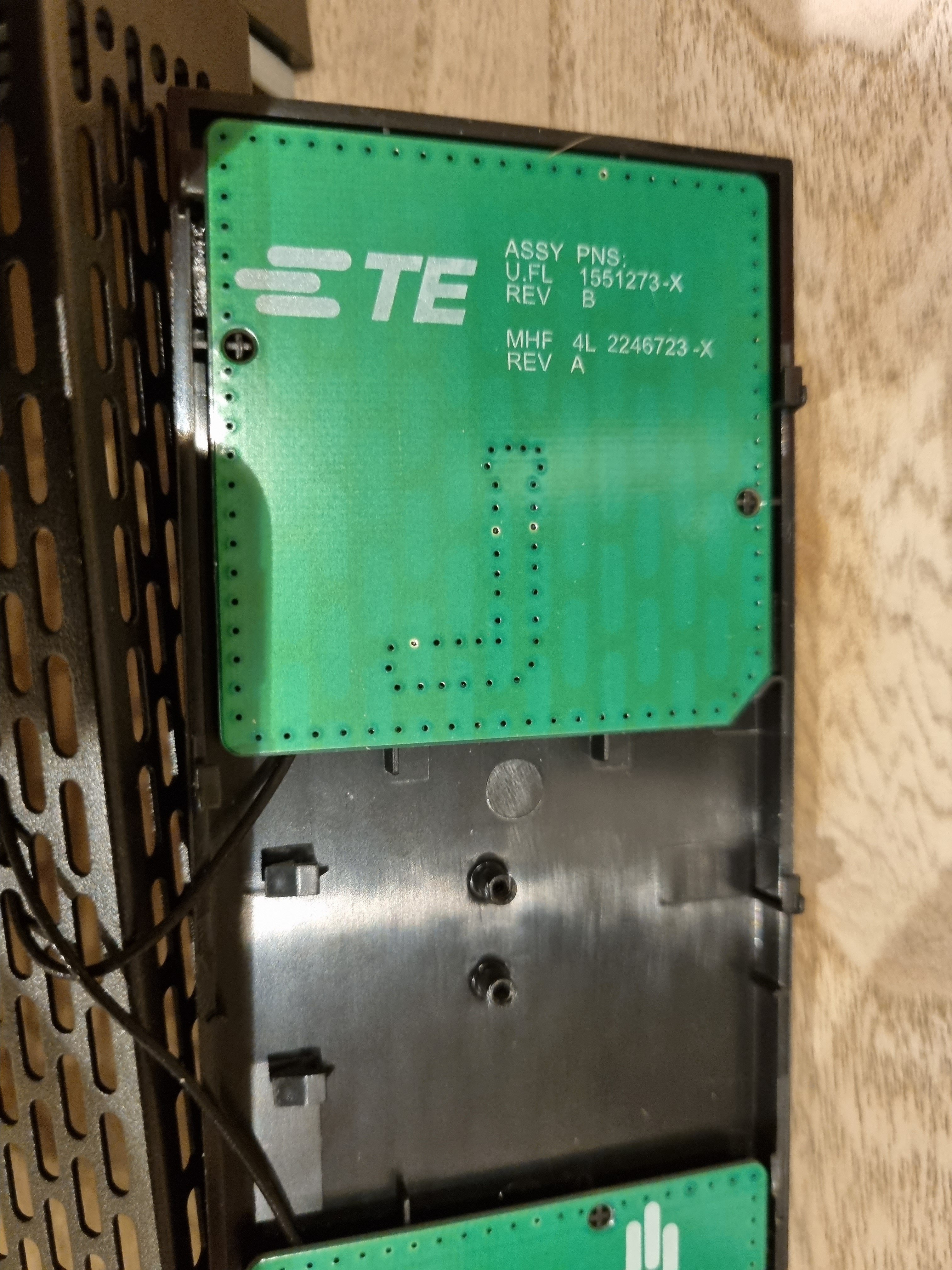

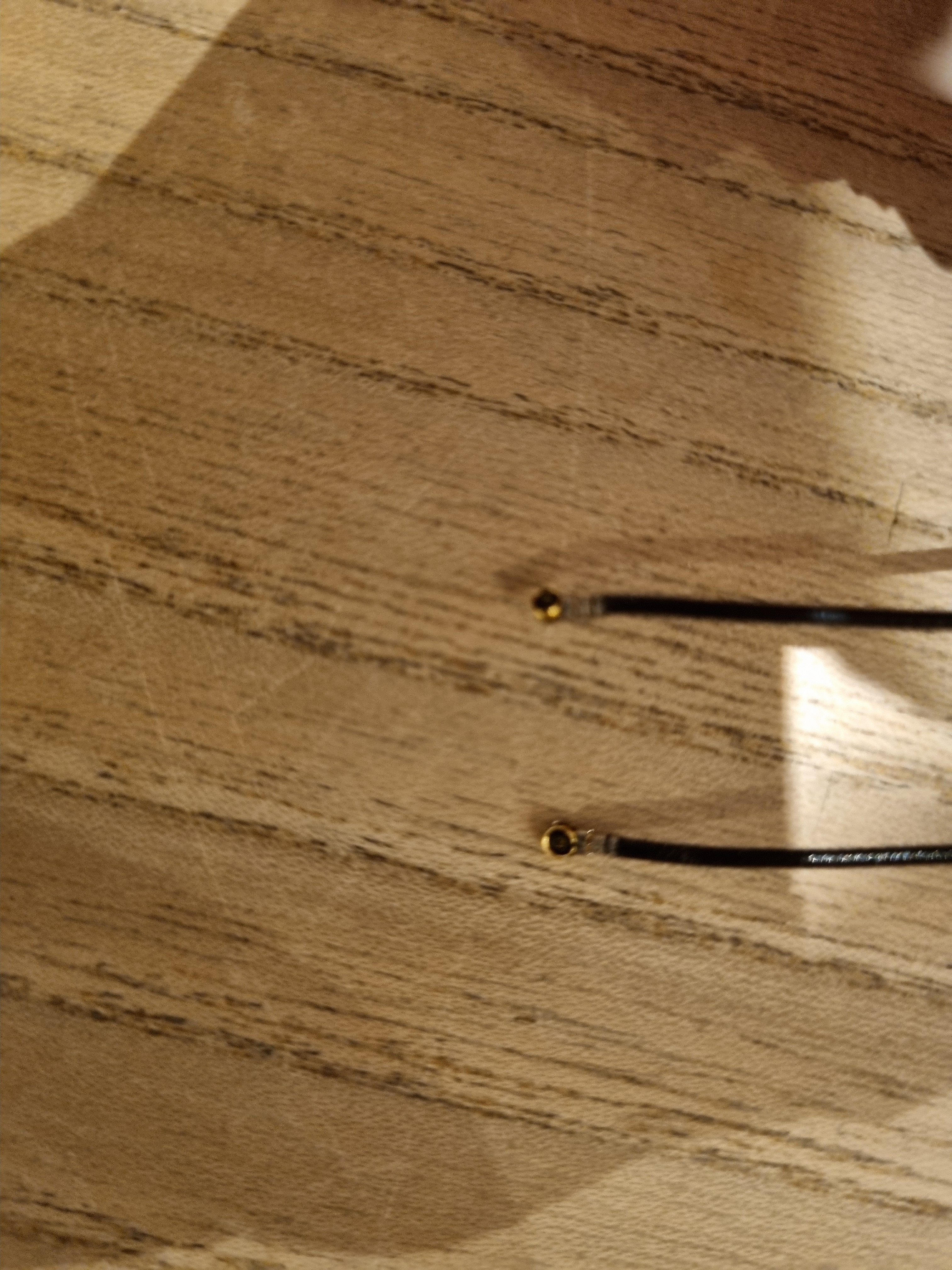

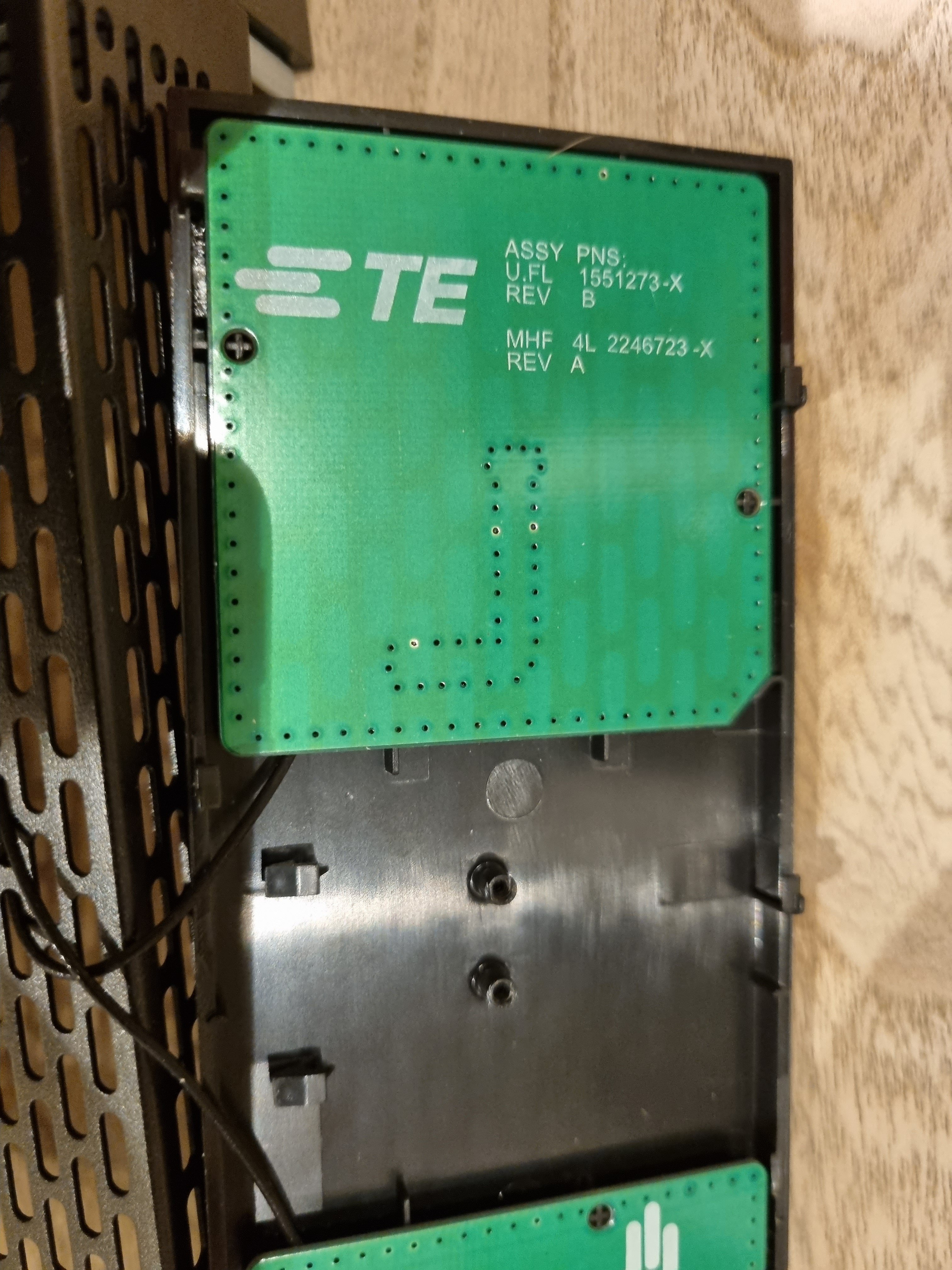

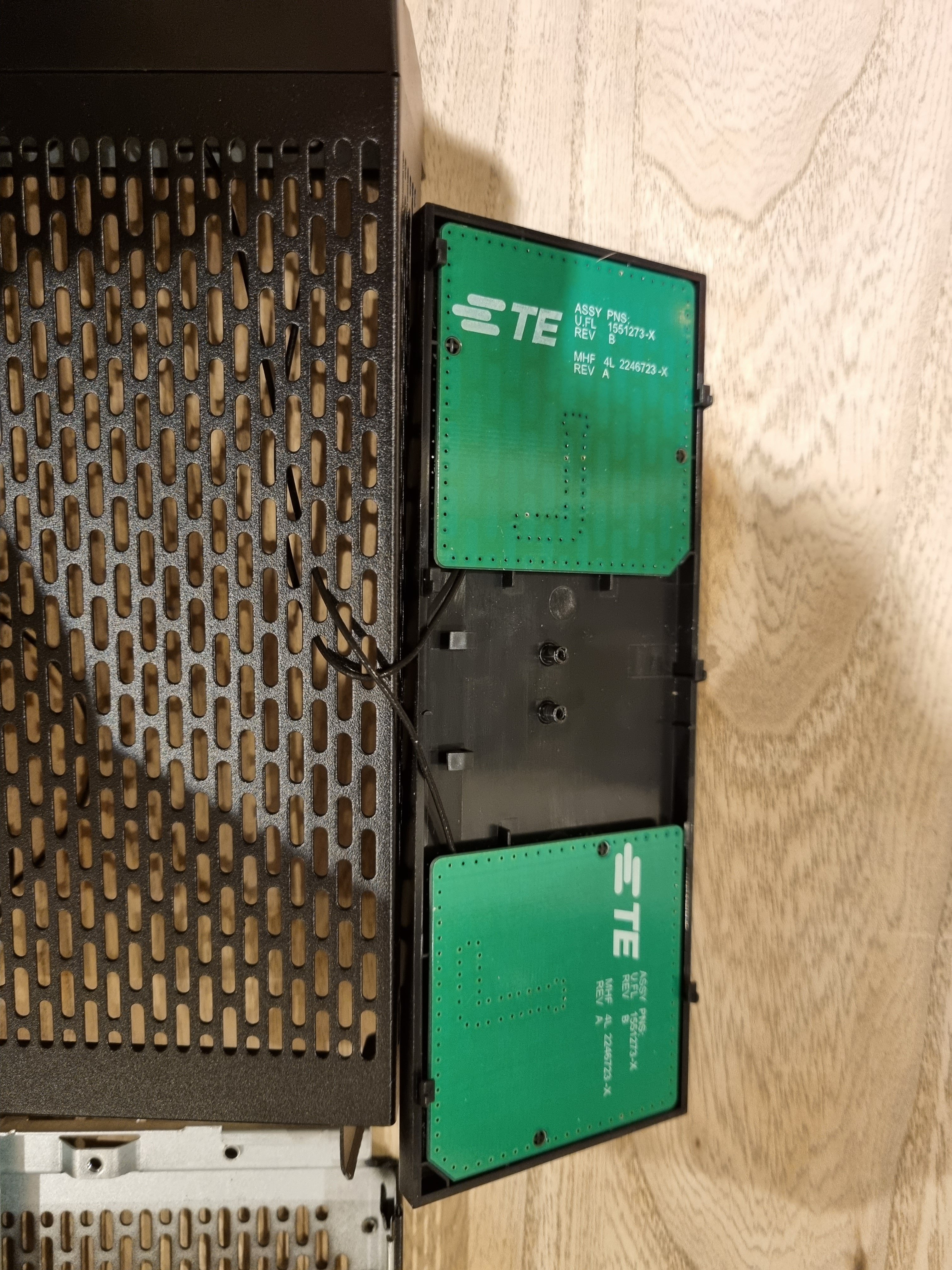

Die 2 Kabel sind nicht beschriftet und gehen beiden in zwei seperate Module mit der gleichen Aufschrift (siehe Anhang).
Da diese Module beide gleich sind, gehe ich davon aus, dass es egal ist, wie ich die Kabel an dem Intel 9260NGW WLAN-Modul anschließe. Kann mir jemand sagen, ob das so richtig ist oder ob ich da etwas falsch mache?

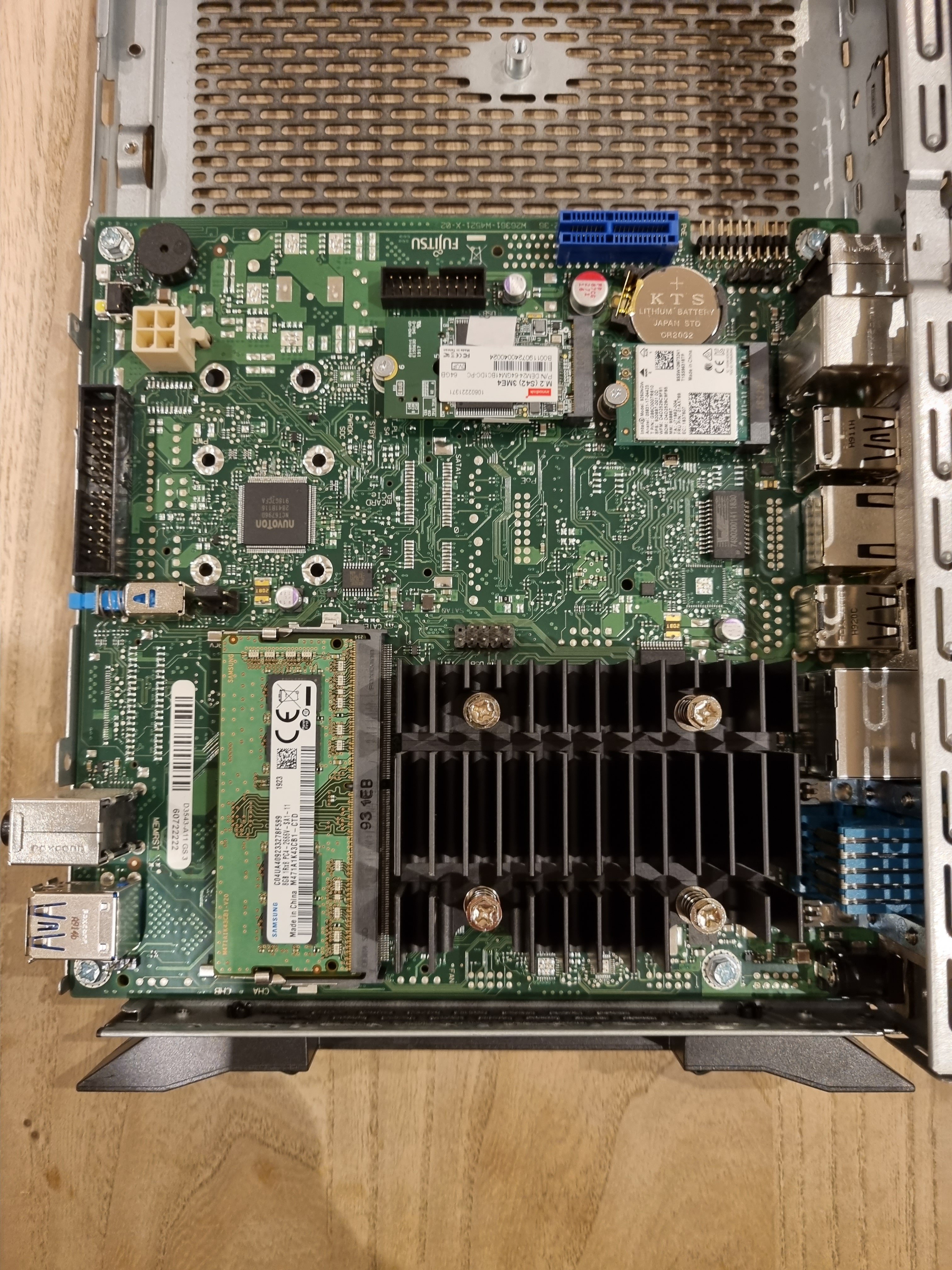

Kann man anhand der beigefügten Bilder erkennen, ob ein PCI-E Slot oder sogar eine PCI-E Riser Karte vorhanden ist?

Schon einmal vielen Dank für die Hilfe und einen guten Start in die Woche,
Philipp



[janer77]

Das blaue könnte ein PCIe 1x Slot sein. Aber sicher bin ich mir nicht. Sieht bissl komisch aus.

Ist auf dem Board keine Bezeichnung drauf mit der man nach dem Datenblatt suchen könnte?



[omavoss]

@philippn :
Wegen der unvorteilhaften Aufnahme-Perspektive der Fotos wird die Motherboard-Bezeichnung teilweise von dem blauen Slot verdeckt, ansonsten könnte man nach dem Datenblatt recherchieren.

Eine Riser-Card ist nicht verbaut; die beiden Anschlüsse für die WLAN-Karte sind für die Antennen und es dürfte normalerweise nichts passieren, wenn sie vertauscht werden. Besser wäre es, vorher das Datenblatt zu studieren, sobald verfügbar.

Falls es dieses Board oder ein ähnliches ist:
https://www.impactcomponents.com/motherboards/industrial/d3543/

Auszug:
EXTENSION SLOTS
1 x mini PCIe socket (PCIe / USB), mechanical support for full and half size mPCIe cards, supports modules with mini PCIe x1 (Gen2) and USB 2.0 interface . . .

Zur WLAN-Karte folgender Link:
https://www.caseking.de/intel-dual-...uetooth-5.1-adapter-m.2-a-e-key-nwwl-094.html

Auch dort sieht es so aus, dass die beiden Anschlüsse Antennenanschlüsse sind und auch vertauschbar. Bitte auf eigenes Risiko ausprobieren . . . könnte man testen, ob einer der Anschlüsse die WLAN-Antenne und der andere Anschluss der Bluetooth-Antennenanschluss ist, oder evtl. von Caseking nähere Informationen einholen.



[Amaoto]

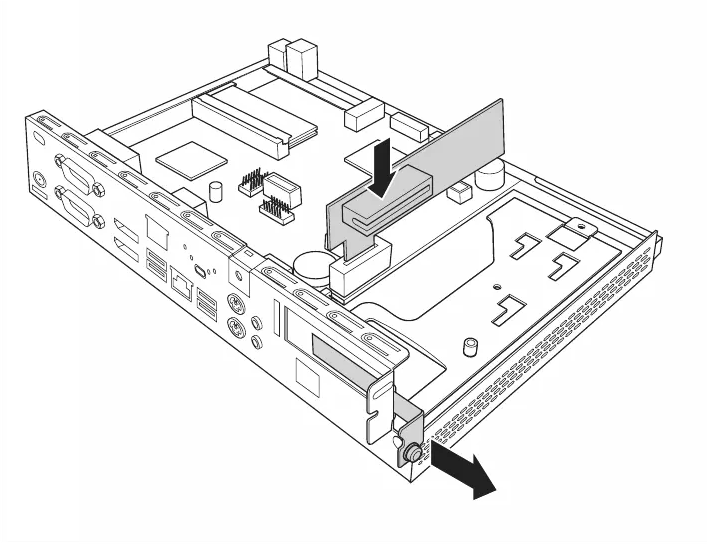

Der Slot ist da, braucht aber eine passende Riser-Karte, um sinnvoll nutzbar zu werden.



[philippn]

Super, vielen Dank schon mal an euch alle!
Ich werde die Kabel die nächsten Tage mal anschließen und das ganze ausprobieren.

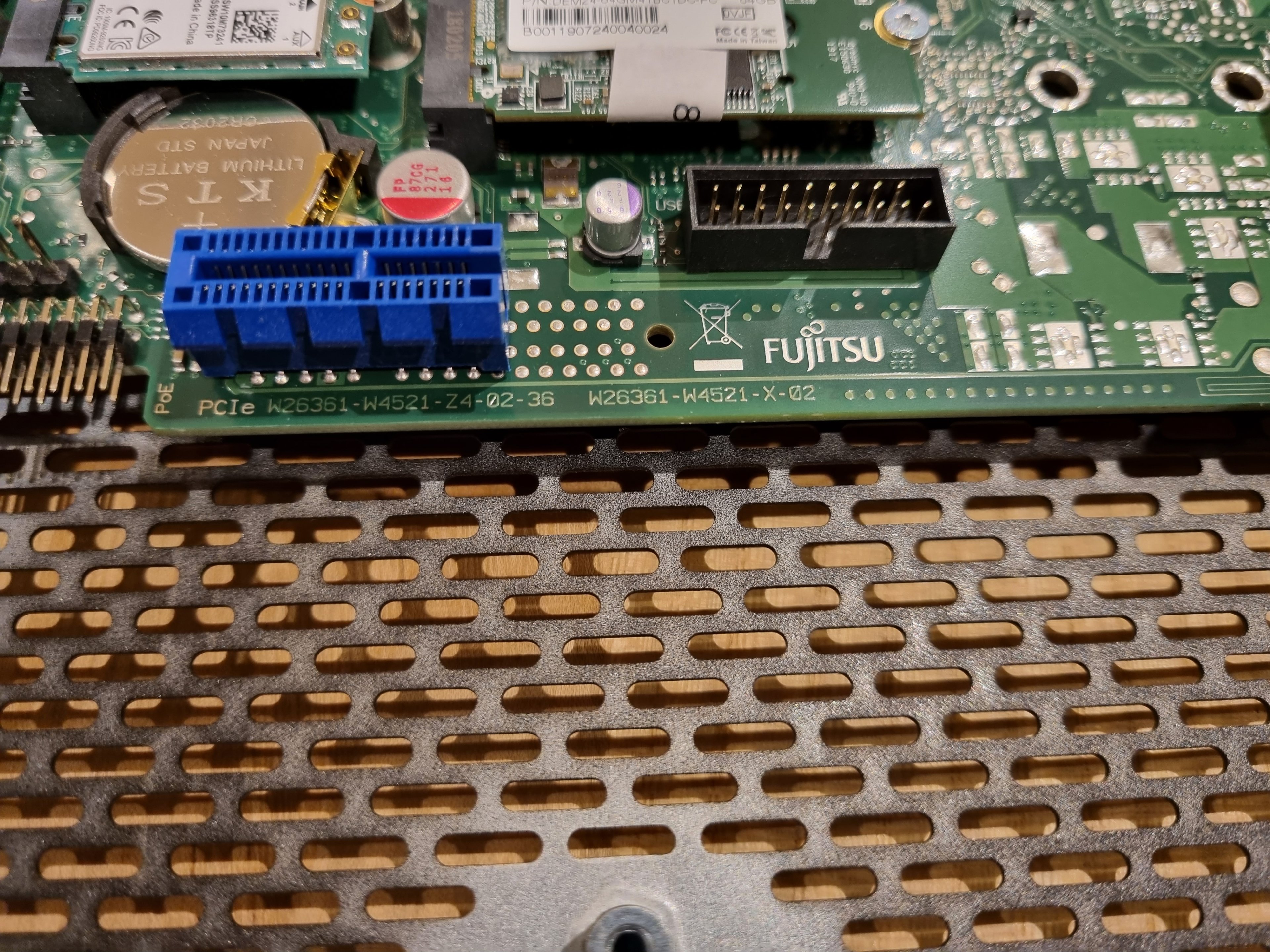

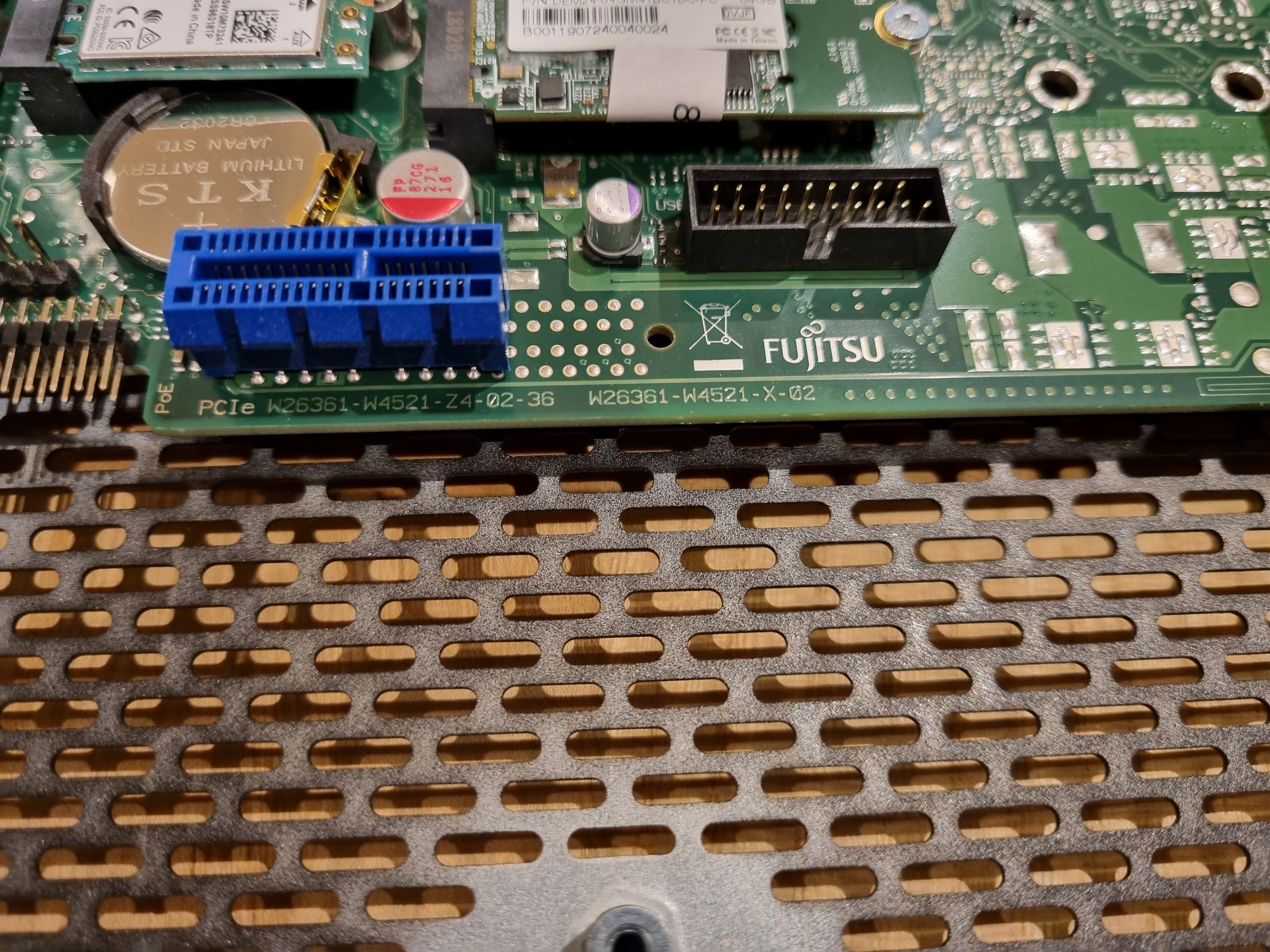

Ich habe noch ein Bild von der bezeichnung des Motherboards in den Anhang.
