So, hier möchte ich eine kleine Anleitung für den Eheim Compact 600 MOD des Zalman Reserators posten.
Was macht der MOD und warum / wann wird dieser MOD überhaupt benötigt?
-->
Der MOD erlaubt es, die stärkere Eheim Compact 600 in den Reserator einzubauen.Diese wird u.a. benötigt, wenn mehrere Komponenten mit dem Reserator gekühlt werden oder einfach eine höhere Pumpenleistung vonnöten ist.
Was benötigt man für diesen MOD?
-->
1. Die Eheim Compact 600 Pumpe ->Klick
2. Eine Feile, eher leicht grob oder grobes Schmiergelpapier
3. Diese Anleitung
Durchführung:
1. Man demontiert die alte Pumpe aus dem Reserator, wie in der Anleitung beschrieben.
2. Man trennt das Kabel der Eheim Compact 600 kurz vor dem Netzstecker ab und führt es durch die Kabelführung im Reserator.
3. Man verbindet das abgetrennte Kabel über den Schalter mit dem alten Kabel.
Dazu einfach ein stück Kabel abisolieren und so einbauen, wie das Kabel der Standardpumpe eingebaut war.
4. Nun kommt die knifflige Phase:
4.1: Ich habe nun einfach die Pumpe in das vorgesehene Loch gesteckt. Hierbei merkt man, dass es etwas klemmt. Das ist kein Problem, die Pumpe hat so einen guten Halt.
Was zu beachten ist: Mit der Pumpe werden 4 Saugnäpfe mitgeliefert. Einen davon macht man einfach an der Stelle auf dem Boden des Reserators fest, auf dem nacher der Großteil der Pumpe aufliegt. Man muss darauf achten, dass die Saugnapfseite mit dem Boden des Reserators verbunden ist und nicht mit der Pumpe. Die Pumpe drückt man nun soweit runter, bis sie auf dem Saugnapf aufliegt, dadurch ist sie gut gelagert und etwas entkoppelt.

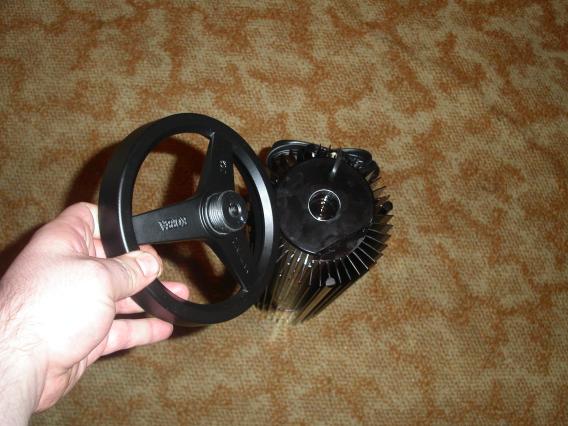

Auf dem Bild sieht man gut, wie weit ich die Pumpe reingedrückt habe. Zudem sieht man den Saugnapf und die Feilstellen, auf die ich später zurückkomme.
4.2:
Hier auf dem Bild sieht man schon, dass ich den Mod mit dem Wasserschlauch innerhalb des Reserators durchgeführt habe (genaueres dazu am Ende des 1. Posts).
Dort wird einfach in das Loch, aus welchem kühles Wasser gesaugt wird, ein Anschluss geschraubt, 20cm Schlauch hin -> fertig.
Da jetzt aber dieser Anschluss im Weg ist, passt die 600er Eheim nicht richtig in den Reserator! Nun muss man an der Pumpe etwas feilen, wie bereits in 4.1 angekündigt:
1. Man feilt am Anschluss die kleinen Noppen auf einer Seite weg (siehe Markierung "Feilen" im Bild:
Und in der gleichen Höhe feilt man dann an der Pumpe etwas den Rand ab, damit man sie näher an den Anschluss drehen kann.
2. Dann feilt man den "Bauch" der Pumpe (hinten mitte) relativ stark zurück, fast, bis es eine flache Linie gibt.
(linke Markierung im Bild)
3. Schließlich noch ganz vorne an der Pumpe ordentlich feilen, obwohl das Plastik sehr dünn ist, ich habe es aus Versehen an einer Stelle durchgefeilt ^^.
(rechte Markierung im Bild)
So, nun schaut man ob der "Deckel", also der Reserator draufpasst.
Wenn nicht, weiterfeilen, bei mir war der Knackpunkt das kleine Stück vorne, welches ich oben unter "3" als letztes beschrieben habe.
Generell ist zu sagen, dass man erst wenig feilt und sich dann langsam herantastet, um die Pumpe nicht unnötig zu verschandeln.
Wenn dann alles passt -> draufschrauben und auf Funktion prüfen.
Bei mir klappt alles ohne Probleme, die Wasserströmgeschwindigkeit ist nun wesentlich höher, die Geräuschkulisse hat sich imho nicht verändert, es ist lediglich ein sehr sehr schwaches, tiefes brummen zu vernehmen, welches aber vorher auch schon da war.
Vibrationen wurden bei mir keine Übertragen.
So, das war meine kleine MOD Anleitung.
Falls ihr Fragen oder sonstiges habt -> bitte posten!
So und hier noch der "Interne Schlauchmod":
Im Innern des Reserators gibt es 2 Anschlüsse: In einem steckt die Pumpe und drückt Wasser rein, am anderen kommt das erwärmte Wasser aus dem Kreislauf zurück.
Nun, das warme Wasser steigt ja bekanntlich auf bzw. die Wärme verteilt sich im Reserator.
ABER: Die Pumpe sitzt ja genau neben dem Auslass und saugt so sofort das erwärmte Wasser wieder ein und jagt es über die Komponenten...
Und das ist schlecht ^^
ALSO: Man nehme einen normalen Schraubanschluss, Innengewinde 1/4 " (Ich hab den aus Plastik genommen, der beiliegt) und schraubt den in den Auslassanschluss. Dann einfach ca. 20-30 cm des beiliegenden oder eines beliebigen Schlauches an den Anschluss ran und fertig.
Was passiert nun?
Das warme Wasser strömt in ca. 20-30cm Höhe aus und verteilt sich, die Pumpe unten saugt aber schon gekühltes Wasser an -> bessere Temperaturen!
V.a. merkt man die besseren Temps, wenn man viele Komponenten (CPU und Grafikkarte z.B) im Kreislauf hat.
Da ich nur einen kleinen Laptop-Prozessor drin habe, hat der Mod bei mir nur ca. 1-2 Grad bessere Temps laut Sensor in der CPU ergeben, aber für Lau ist das doch klasse, oder? ^^
