RJ45 auf Fernsprechkabel mit 0,8mm Litze crimpen?

[Tronix]

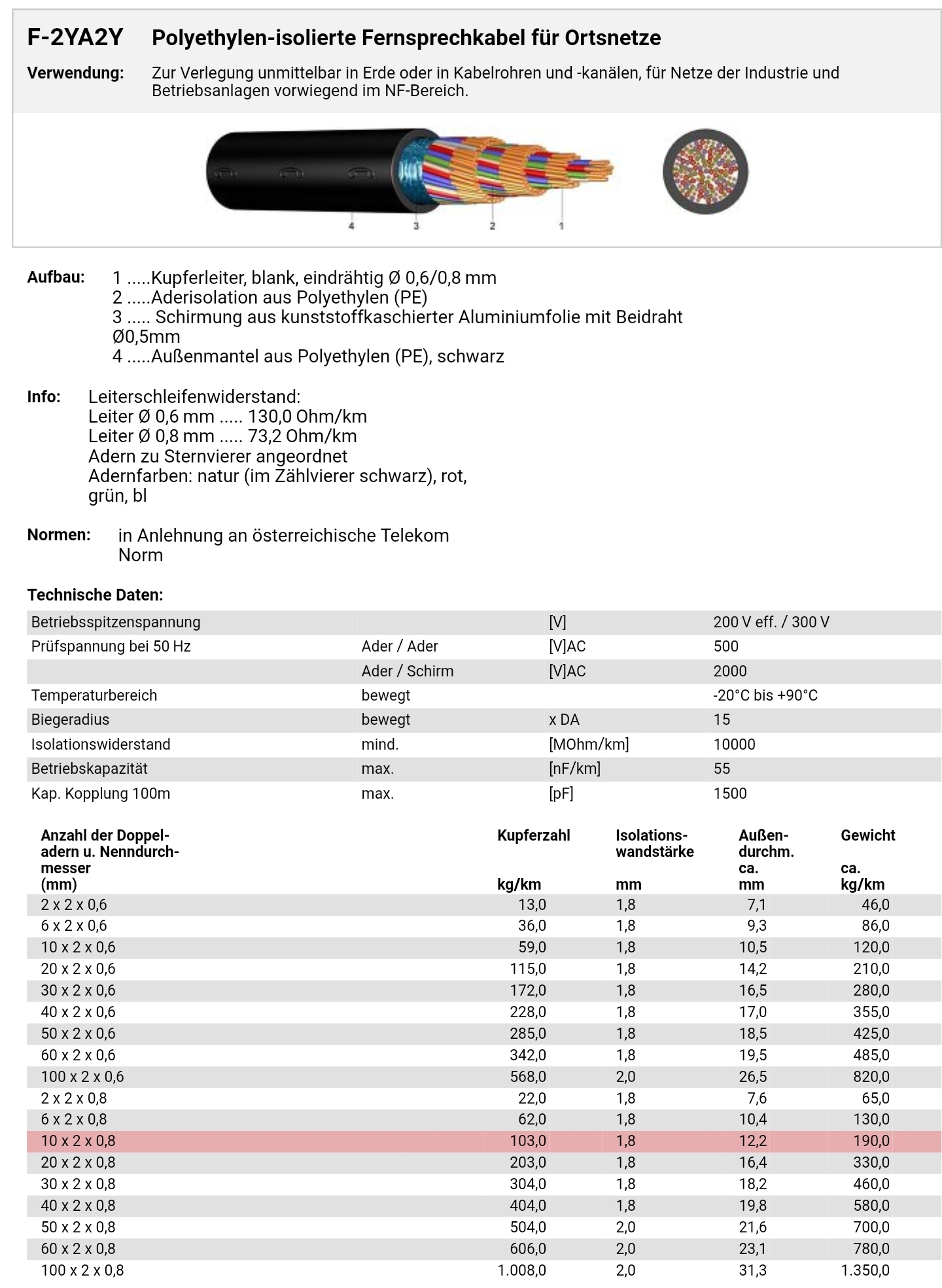

Ich habe vor etlichen Jahren bei einem Garagenneubau ein ca. 40m langes F-2YA2Y Kabel mit 10x Doppeladern á 0,8mm gezogen. Damals rein vorsorglich für Fernsprechanlage, Telefon, Überwachungskamera oder was auch immer…

Jetzt würde ich gerne eine Netzwerkdose dran patchen und einen Repeater installieren. Leider scheitere ich dran die Kabel zu crimpen. Hab CAT6/CAT7 Crimpstecker probiert, aber ich komme mit den Litzen nicht mal in die Hülse. Auch mit Standard Aufputzdosen keine Chance. Alles anscheinend nur für 0,5-0,6mm Litzen ausgelegt.

Frage: Ich dachte jetzt als letzte Lösung an feldkonfektionierbare CAT 7/8 Steckeder bzw. Keystone Module. Jemand eine Ahnung ob die für 0,8m Litzen reichen oder hat eventuell jemand einen passenden Link?

zb:
https://www.amazon.de/VCELINK-Werkz...stecker-Feldkonfektionierbarer/dp/B08H1P2KCN/
https://www.amazon.de/gp/product/B07XL8LJ8Q



[Aslo]

Schau mal nach Stiftkabelschuhen. Einfach die richtige Durchmesser wählen und Du kannst deine bereits gekauften Dosen problemlos verwenden.



[benneq]

Oder der Wald-und-Wiesen-Hack: Ein paar Drähte der Litze entfernen, sodass man auf 0,6mm Durchmesser kommt.



[Tronix]

@Aslo
Daran habe ich interessanterweise auch schon gedacht, nur kam mir das irgendwie als MickyMaus Lösung vor. Speziell da ich für ein einziges Kabel 16 Crimpvorgänge bräuchte und mir das fehleranfällig vorkommt.

Als Notlösung könnte es drauf hinauslaufen. Aber eine (zumindest Semiprofessionelle) RJ45 Verbindung mit 0,8mm Litzen wäre halt doch vorteilhafter…

@benneq
Sind 20x starre Litzen, und keine einzelnen feinen Litzen zum abfächern. Müsste also mit dem Schleifpapier ran… naja…



[coolyhat]

Diese Stecker sind für Cat. 7 oder Cat. 8 Kabel gedacht. Die haben einen Durchmesser von 0,57 und 0,64 mm. Also ein 0,8 mm Draht geht da wohl nicht rein.
Übrigens RJ45 Steckverbindungen sind nur bis Cat. 6A genormt. Man kann da natürlich auch Cat. 7 oder 8 Kabel anklemmen, aber der Flaschenhals ist die Stecker/Kupplung Verbindung.



[hildefeuer]

Cu plattkopfen, dann passen die in LSA Kontakte. Dann kannst Du normale Cat Dosen nehmen.



[Binalog]

(...) Auch mit Standard Aufputzdosen keine Chance. Alles anscheinend nur für 0,5-0,6mm Litzen ausgelegt.(...)

Das ist merkwürdig, eine ISDN Dose sollte eigentlich funktionieren.



[Tronix]

Ne ISDN Dose habe ich noch nicht versucht, hatte nur eine CAT6 Aufputz-Dose herumliegen, und dort hat sich direkt eine der Kunststoff Kabeleinführungen verabschiedet.

Aber, ich sehe schon, es wird eine MickyMaus Lösung werden müssen…

Im Nachhinein wäre es natürlich schlauer gewesen direkt zwei CAT7 Kabel zu verlegen, aber war damals der Annahme das die sowieso „Abwärtskompatibel“ sind und Fernsprechkabel des Öfteren auch zur Datenübertragung missbraucht werden. Falsch gedacht…



[SavageSkull]

Du könntest mal schauen ob du Siemens "ProfiNet" RJ45 bekommst, die haben einen größeren Querschnitt.
Ich kenne das Problem eigentlich nur andersherum, wenn man dünne Ethernet Leitung in ProfiNet Steckern anschließen will, kontaktieren die dünnen Drähte nicht richtig.
Hast du auch Stecker mit Messerkontakten probiert? Die sind eigentlich weniger problematisch, wenn man leicht größere Querschnitte nutzt:
https://www.conrad.com/p/phoenix-co...r-ip20-cat5e-8-rj45-plug-straight-grey-744363

Oder der Wald-und-Wiesen-Hack: Ein paar Drähte der Litze entfernen, sodass man auf 0,6mm Durchmesser kommt.

Querschnitt ist die Schnittfläche und nicht der Durchmesser.

das die sowieso „Abwärtskompatibel“ sind und Fernsprechkabel des Öfteren auch zur Datenübertragung missbraucht werden. Falsch gedacht…

Dadurch, dass in deiner Leitung die Paare nicht separat geschirmt sind, hast du das Problem, dass du nur auf CAT5 kommst.



[Flossen_Gaming]

Ich hätte von Anfang an Netzwerkkabel gelegt und das ganze dann per PoE versorgt



[Binalog]

Ne ISDN Dose habe ich noch nicht versucht, hatte nur eine CAT6 Aufputz-Dose herumliegen, und dort hat sich direkt eine der Kunststoff Kabeleinführungen verabschiedet.(...)

Über ISDN-Kabel und -Dosen laufen oft bis zu 1GBit ohne Probleme, die Dose kostet ein paar Euro, ich meine einen Versuch wäre es wert und Du hättest eine "ordentliche" Verkabelung.



[Tronix]

Dadurch, dass in deiner Leitung die Paare nicht separat geschirmt sind, hast du das Problem, dass du nur auf CAT5 kommst.

Würde sogar ausreichen.

Die erwähnten Siemens ProfiNet, wie auch der verlinkte Phoenix unterstützen demnach AWG22, also einen Leiterquerschnitt von 0.787mm. Standard RJ45 dürfte AWG24 (bis 0.610mm) sein, korrekt?

Somit müsste also jeder RJ45 Stecker, welcher nach AWG22 genormt ist die 0,8mm Litze schaffen, oder liege ich falsch?



[Mickey Mouse]

zumindest "früher mal" habe ich Aufputz CAT5e Dosen mit (zusätzlichen) Schraubanschlüssen(!) beim Computer-Höker um die Ecke bekommen. Allerdings gibt es inzwischen nichtmal mehr den Höker...

und wie immer bei solchen Sachen: gerade bei "Außenkabel" sehr sorgfältig auf vernünftige Erdung achten!!! Wenn man schon geschirmtes Kabel nehmen möchte...



[benneq]

Sind 20x starre Litzen, und keine einzelnen feinen Litzen zum abfächern.

Dann nennt man nicht Litze, sondern Draht. Aber hast natürlich Recht, dass Draht abschleifen sicherlich nicht so praktikabel ist.

Querschnitt ist die Schnittfläche und nicht der Durchmesser.

Ich habe nirgend was von Querschnitt geschrieben.



[Tronix]

Sind wir mal nichts so pingelig mit Fachbezeichnungen

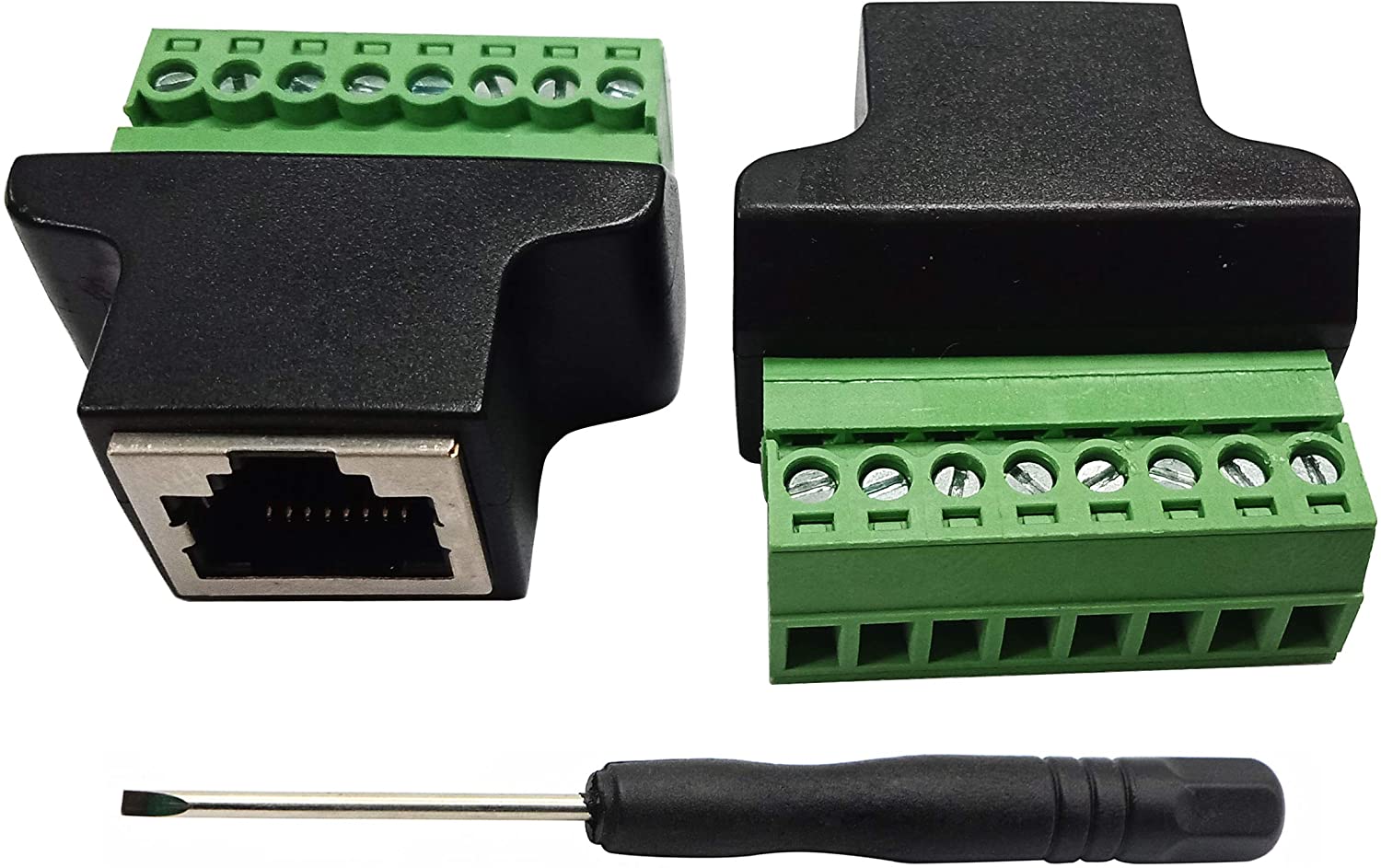

Aber Fazit: Entweder AWG22 oder Schraubklemmen. Wobei mir das hier tatsächlich am Userfreundlichsten für starre "Drähte" erscheint, und zumindest 100Mbit schaffen sollte: https://www.amazon.de/Schraubklemmen-Ethernet-Netzwerk-Kupplung-Dividable/dp/B07K6ZVJY2



[commandobot]

Hab CAT6/CAT7 Crimpstecker probiert, aber ich komme mit den Litzen nicht mal in die Hülse.
Frage: Ich dachte jetzt als letzte Lösung an feldkonfektionierbare CAT 7/8 Steckeder bzw. Keystone Module.

Als Endstück an Verlegekabeln werden Buchsen verwendet, keine Stecker. Das hat mehrere Gründe.

Wobei mir das hier tatsächlich am Userfreundlichsten für starre "Drähte" erscheint, und zumindest 100Mbit schaffen sollte:
https://www.amazon.de/Schraubklemmen-Ethernet-Netzwerk-Kupplung-Dividable/dp/B07K6ZVJY2

Das ist ein Stecker, zur ordentlichen und fachgerechten Montage arbeitet man aber mit Buchsen.
https://www.delock.de/produkt/65527/merkmale.html



[hanse987]

Auf die schnelle hab ich diese Dosen gefunden:
https://www.ebay.de/itm/MERTEN-Tele...it-Schraubklemmen-incl-Abdeckun-/322217867829



[commandobot]

Die erwähnten Siemens ProfiNet, wie auch der verlinkte Phoenix unterstützen demnach AWG22, also einen Leiterquerschnitt von 0.787mm.
Standard RJ45 dürfte AWG24 (bis 0.610mm) sein, korrekt?

Dann kannst du also Keystone-Module nutzen:
https://www.delock.de/produkte/S_86154/merkmale.html
https://www.delock.de/produkte/S_86340/merkmale.html
https://www.delock.de/produkte/S_86488/merkmale.html

Bei Cat. 6A RJ45-Buchsen ist AWG meistens AWG23-26.
https://www.delock.de/produkte/S_86288/merkmale.html

Dazu eine Aufputzdose für die Keystone-Module und schon bist du einen Schritt weiter:
https://www.delock.de/produkte/1459_Keystone/86202/merkmale.html
https://www.delock.de/produkte/1459_Keystone/86128/merkmale.html



[Raijin]

Crimpstecker sind bei Verlegekabel sowieso keine gute Idee, zumindest nicht die 08/15 Stecker. Es kommt entscheidend darauf an wie der Stecker aufgebaut ist. 08/15 RJ45-Crimpstecker haben eine kleine Klinge, die mitten durch die Litze gedrückt wird. Das funktioniert natürlich nicht sonderlich gut, wenn da ein starrer Draht im Weg ist egal ob der Durchmesser passt oder nicht.



[TriggerThumb87]

Man haut keine Stecker an Verlegekabel zur dauerhaften Installation.
Was du brauchst, sind Keystone Module.

Ich hatte hier ein ähnliches Problem, ungefähr 8m Kabel mit zwei Sternvierern. Allerdings Draht. Man empfahl mir hier ein Keystone-Modul für die eine Seite, weil das Kabel da sehr sehr kurz war. Für die andere Seite reichte eine LSA Dose. Man muss dabei darauf achten, die richtigen Adern zu verwenden damit man Übersprechungen etc. vorbeugt. Ich komme problemlos auf 1GBit.

Nun hast du hier Litzen. Entweder du findest ein Keystone-Modul, was entsprechend dafür ausgelegt ist, oder du musst leider einige feine Drähte entfernen.
Eine weitere Möglichkeit, wenn auch unkonventionell, wäre eine Übersetzung mit Lüsterklemmen, die wiederum in eine Aufputzdose münden oder in ein Keystone-Modul. Die Installation müsste sauber ausgeführt die Aparatur fixiert werden. Ich denke das wäre in Ordnung.
Das wäre dann in etwa sowas: https://www.wellenshop.de/klemmleiste-luesterklemme-8-fach
Das Teil lässt sich auch schön wo festschrauben. Schützenden Deckel/Kasten drauf, dann passt das finde ich.
