ROG Strix X570-e beeper

Blindstein

Cadet 2nd Year
Registriert
Jan. 2022
Beiträge
30
Guten Abend zusammen,
Ich habe eine Frage zu dem Anschluss des / eines 4 Pin Beepers an ein Asus Strix 570-e Board.
Der Beeper hat plus und minus, ich kann aber im Handbuch nirgends etwas finden wo am Board plus und minus sein sollen, um den Beeper anzuschließen?
Könnte mir bitte jemand behilflich sein?
Dankeschön!
LG

steck ihn einfach drauf. ist egal. Beeper interessiert sich nicht für + und -, Beeper macht Beep.

  • Gefällt mir
Reaktionen: Blindstein
Vielen lieben Dank!
Dann habe ich noch zwei Kabel, wo zweimal Res - also Reset drauf steht. Ich gehe mal davon aus, dass eines für die RGB Beleuchtung zum durchwechseln ist und das andere für die Resettaste zum Neustart des Rechners. Das Board hat nur einen Res-Anschluss. Leider lässt sich beim View 71TG Handbuch auch hier nirgends erkennen, welches Kabel für was ist, also welches für RGB und welches für den Reset…Eines davon ist schwarz und schwarz, dass andere schwarz und grau.

Kann ich da einfach anstecken und probieren?

LG

nicht sicher. was steht dazu in der anleitung des gehaeuses?

  • Gefällt mir
Reaktionen: Blindstein
Leider gar nichts…
„ auf der Gehäuse Vorderseite finden Sie einige LEDs und Verbindungen. Bitte nehmen Sie die Gebrauchsanweisung ihres Motherboard Herstellers zu Hilfe Und schließen sie diese Verbindunge an die Panel Header Belegung des Motherboards an“
Ist ein Thermaltake View TG 71 RGB plus.

Blindstein schrieb:
Dann habe ich noch zwei Kabel, wo zweimal Res - also Reset drauf steht.
Von wo kommen denn die Kabel?
Welches Gehäuse?
Res für Reset leuchtet ja ein.
Aber wie kommst du drauf, das dass Res mit RGB zu tun hat?

  • Gefällt mir
Reaktionen: Blindstein
Es ist ein Thermaltake View 71TG RGB Plus.
Die Kabel kommen von der Gehäuse-Front.
2x Res. Verkäufer meint, einmal RGB und einmal Reset PC, man könne nur eins anschließen…
Was bedeuten Pin 1 immer plus?
Danke

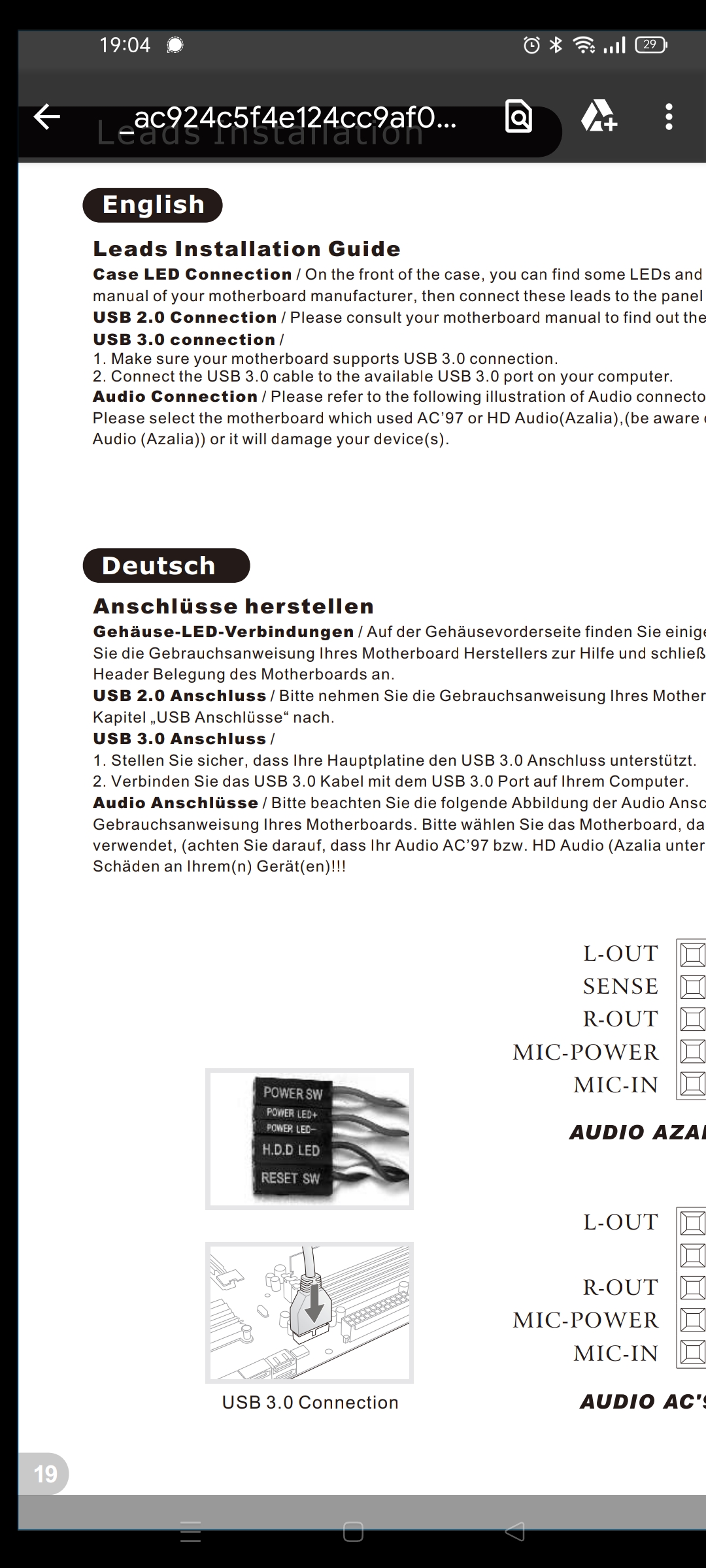

So sieht der Reset Switch Anschluss aus.
Power SW und evtl HDD LED und Power LED müssen, wenn vorhanden, auch so aussehen. Aber es steht ja drauf.

Von dem anderen Stecker steht Mal nix da.

PIN 1 ist in diesem Fall der Spannungsführende Draht/Anschluss.


Anhänge

  • Screenshot_2022-01-12-19-04-41-03_e2d5b3f32b79de1d45acd1fad96fbb0f.jpg
    770,8 KB · Aufrufe: 203
PIN1, damit ist die Stiftleiste am Mainboard gedacht, für den entsprechenden Anschluss, zB. HDD-LED, oder Power-LED, oder Beeper. Und am Kabel vom LED sollte auch Plus oder Minus stehen, am Beeper auch.
Ansonsten kann man sich an der Farbe vom Kabel orientieren. Weiß oder Schwarz ist Masse, und farbig ist Plus.

  • Gefällt mir
Reaktionen: Blindstein

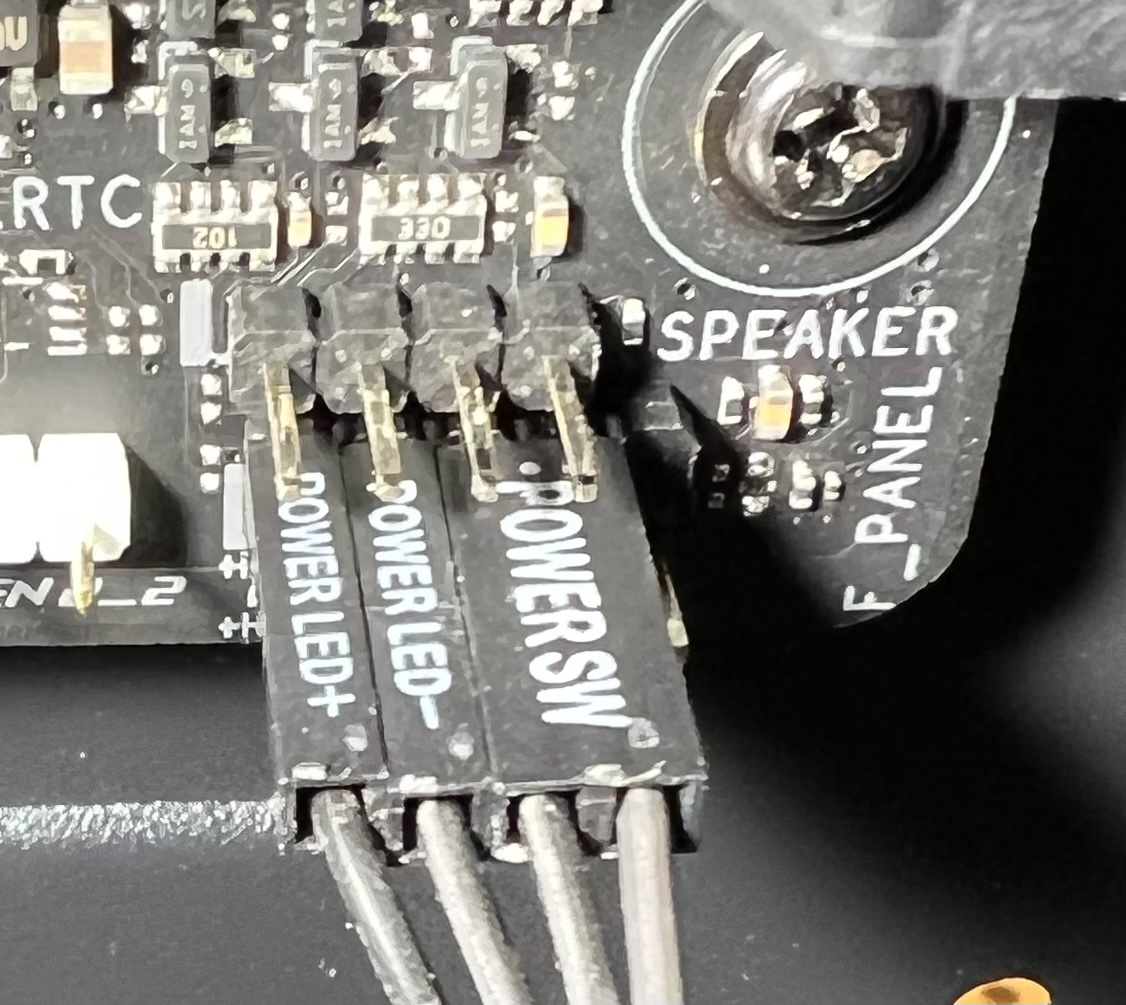

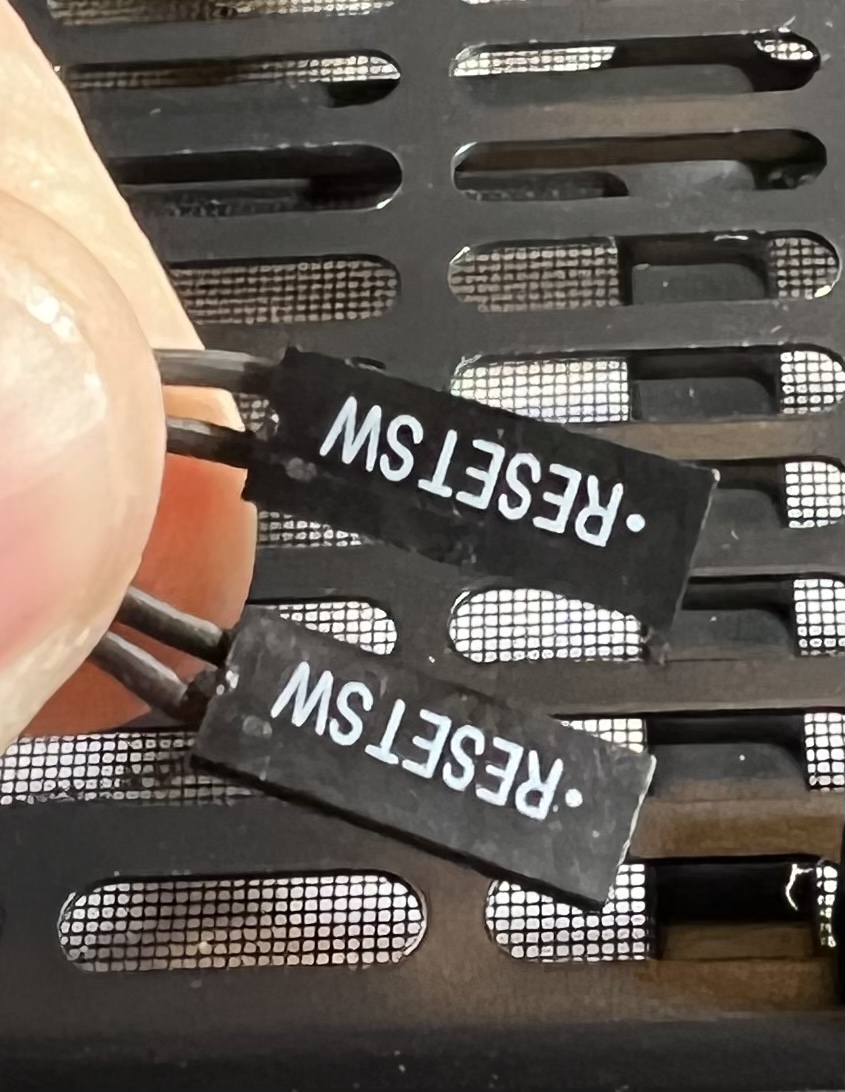

Soweit alles richtig. Mein Gehäuse hat

Power LED+ Power LED- PowerSW ResetSW ResetSW.

HDD LED ist nicht vorhanden.

Zu dem Beeper: Heißt also, dass über dem PowerLED+ Pin ebenso plus für den Beeper ist?


Anhänge

  • 026050C6-F827-4783-B25B-559B8053BFA3.jpeg
    260,5 KB · Aufrufe: 206
  • CB94401C-17DF-41A9-AF4B-F9E8A806C88E.jpeg
    341,3 KB · Aufrufe: 217
kann auf denen mit resetsw nichts erkennen. nimm doch mal die front ab oder schau in die Anleitung
Hat das case eventuell 2 Reset switches?
:)

  • Gefällt mir
Reaktionen: Blindstein

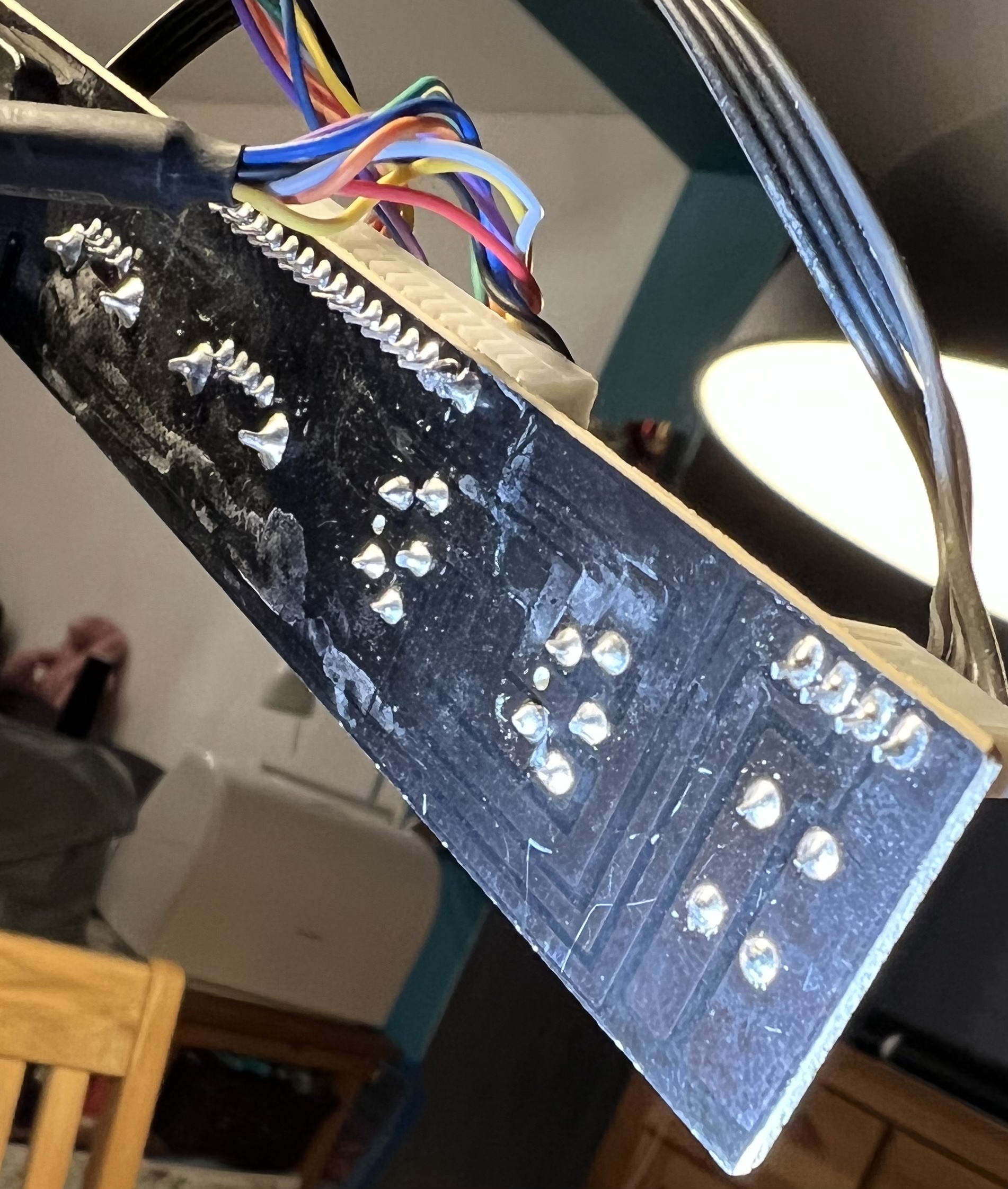

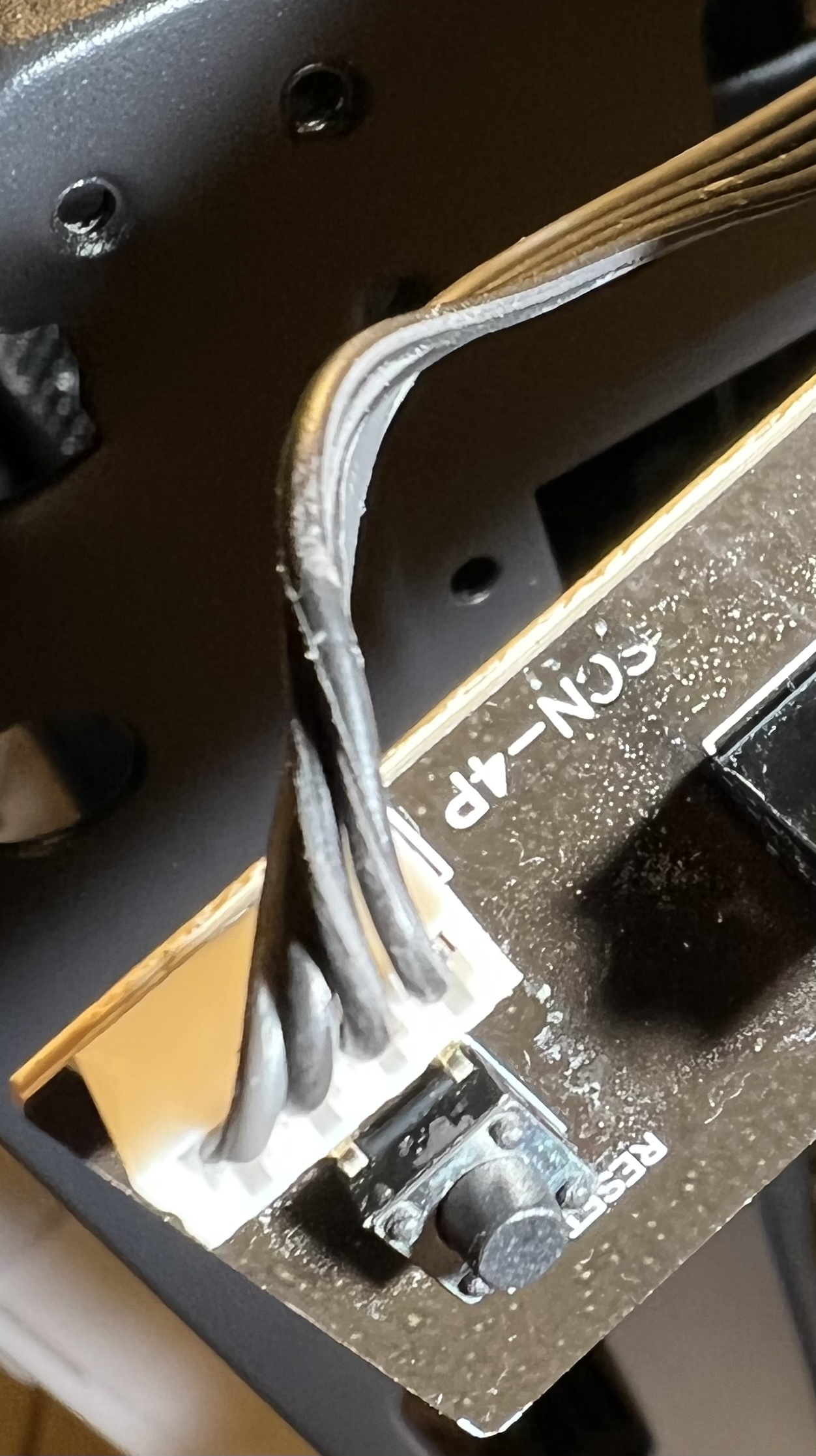

Front ab. Alle 4 Kabel gehen in den einzigen Reset am Gehäuse… auf der Platine geht dann dann eine Leiterbahn zur HDD LED. Ob man sich bei den Steckern im Werk „vertan“ hat?


Anhänge

  • BD3F5B8E-203E-4761-831D-76A0AEA715E7.jpeg
    610,1 KB · Aufrufe: 219
  • 2A26CEF4-2351-4C07-9E5B-62A93401DCA8.jpeg
    957,9 KB · Aufrufe: 210
Zuletzt bearbeitet:
lol. der dip schalter kann schon 2 signale. Kann schon sein, dass der etwas anderes was ggf mit schalten soll. Ich kenne mich nicht mit dem ganzen RGB kram aus - kann ja sein, dass man den controller mit neustarten muss.

  • Gefällt mir
Reaktionen: Blindstein
Ja, am Foto von der Stiftleiste für den Piepser sollte ganz links Plus sein.

  • Gefällt mir
Reaktionen: Blindstein
Hab es… ich habe mal durchgemessen.
Ein HDD Pin bzw. Stecker fehlt ja ganz. Hab nun mal die Stecker durchgemessen bzw. mit einem LED Tester und zwei Krokodilklemmen „Saft“ drauf gegeben. Der Stecker ist ja als „Reset“ gekennzeichnet, wenn ich da aber Strom drauf gebe, leuchtet die HDD LED an der Front. Ich vermute mal, das es der falsche Stecker ist der ab Werk verbaut wurde…

lol (sorry)

Thermaltake. Bekannt für die besten produkte von Aliexpress :D

  • Gefällt mir
Reaktionen: Blindstein

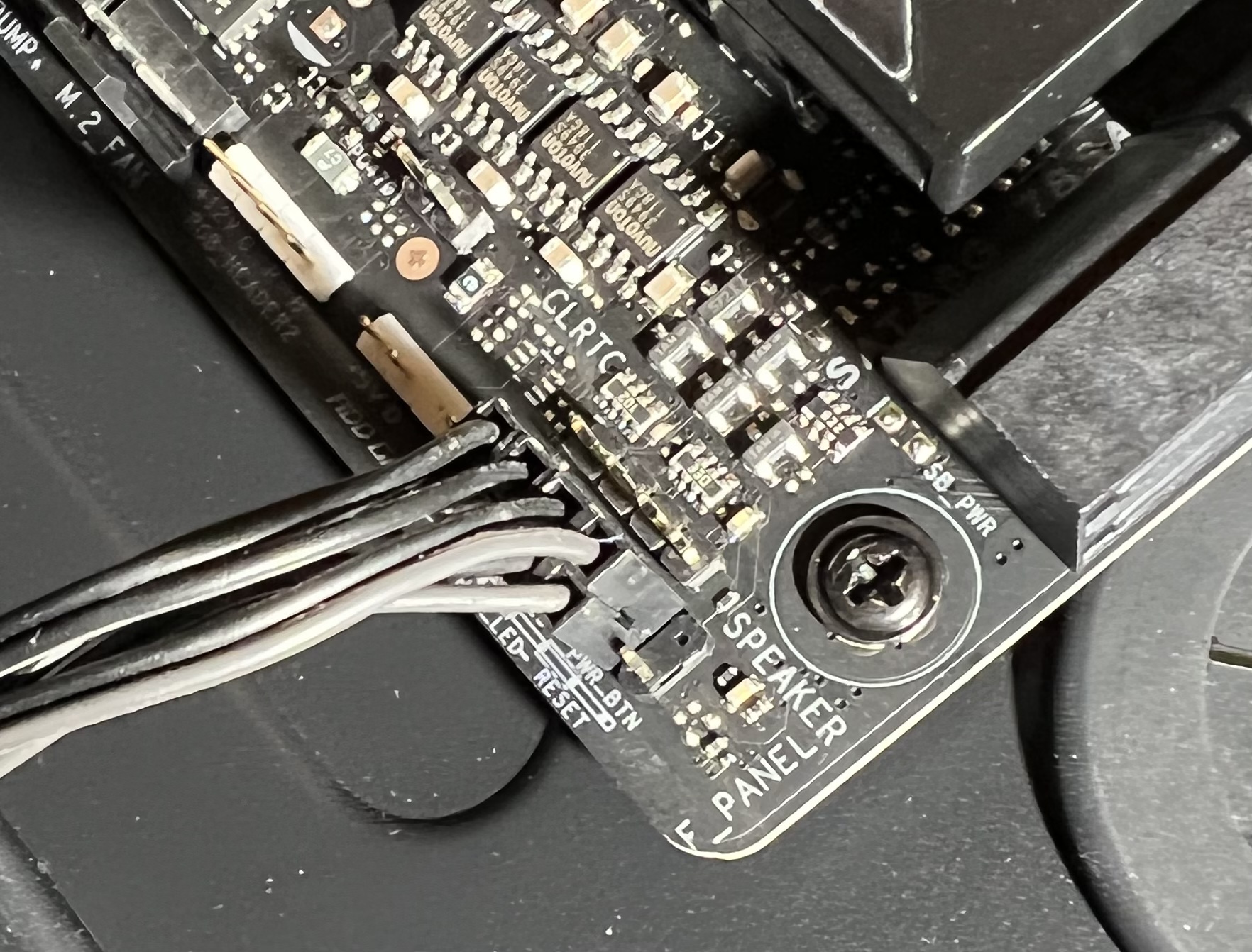

Abschließend noch gefragt… der „echte“ Reset, ist das egal wie rum der ist? Da kann ich ja nirgends +|- finden…


Anhänge

  • 0A6FCF2B-E523-4584-A9F8-90DF4EBDC94D.jpeg
    709,6 KB · Aufrufe: 199
