ROG Strix X570-E Gaming M.2_1 & M.2_2 Unterschied

[1sAMPLE]

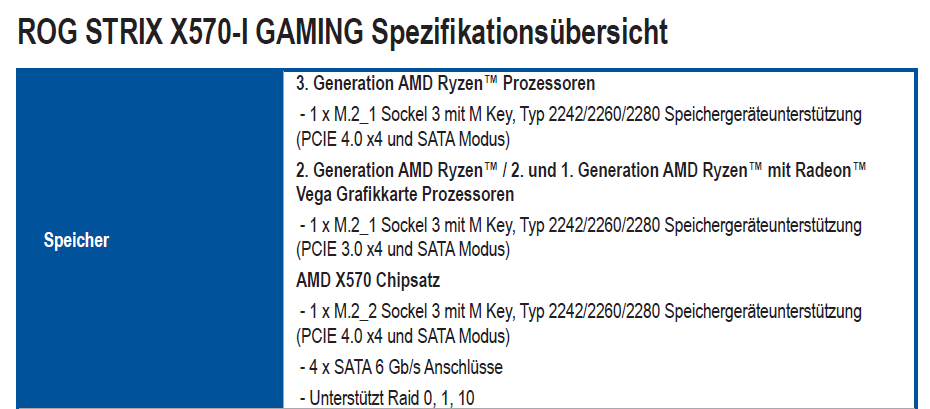

Ich überlege, mir eine zweite M.2-SSD zuzulegen. Nachdem ich die Gebrauchsanweisung meines Mainboards (ROG Strix X570-I Gaming) durchgelesen habe, bin ich mir jedoch unsicher, da es zwei Steckplätze gibt: M.2_1 und M.2_2, die anscheinend unterschiedliche Eigenschaften aufweisen (siehe Anhang).

Auf die M.2_2 sollen Games drauf.


Vielleicht kann mir ja jemand den Unterschied erklären und mir helfen.



[mytosh]

Dann solltest du noch mal lesen, ich lese genau das Gegenteil. Beide unterstützen mit einem Ryzen 3rd Gen PCIE 4.0 x4.



[1sAMPLE]

@mytosh Ich habe einen AMD Ryzen 7 5800X. Dann sollte das ja theoretisch funktionieren

​



[Araska]

Der einzige Unterschied ist:
M2_1 hängt an der CPU, M2_2 am Chipsatz.

Dadurch teilt sich M2_2 die Bandbreite mit all den anderen Geräten, die ebenfalls am Chipsatz hängen; eine (sehr) schnelle PCIe 4.0 - SSD kann also bei gleichzeitigem Traffic über USB, Netzwerk und dergleichen leicht ausgebremst werden.

In der Praxis ist das eher irrelevant.



[Mr. Smith]

Ist doch recht eindeutig.
M2_1 wird von der CPU angebunden und kann entweder PCIe 3.0 sein (wenn alter Ryzen 1xxx oder 2xxx) und ab Ryzen 3xxx ist es automatisch PCIe 4.0. Hingegen kommt der M2_2 direkt vom X570-Chipsatz und ist immer PCIe4.0.

Generell würdest du bei einem reinen Spiele-Laufwerk aber im Leben auch keinen Unterschied zu einer guten PCIe3.0-SSD feststellen können. In vielen Systemen ist die 3.0er schon auf Grund der Hitzeentwicklung und der geringeren Anschaffungskosten oftmals die bessere Wahl.

Ich habe mir damals auch eine 970 Evo Plus 2TB für Spiele besorgt (<145€).



[1sAMPLE]

Aber wenn ich jetzt eine M.2 in den M2_2 Slot stecke, bremst das nicht mein System aus? Zum Beispiel die Grafikkarte?



[Mr. Smith]

Nein. Der X570 hat genügend Lanes für solche Spielereien.
Die GPU nimmt sich die Lanes von der CPU (hat insgesamt 24 Lanes).
Der Chipsatz hat 20 Lanes. Davon können 12 PCIe4.0 Lanes frei verwendet werden.



[1sAMPLE]

@Mr. Smith Ich hab gerade eine M.2 verbaut und zwei "normale" SSDs. Heißt:

Wenn ich mir noch eine M.2 hole, kann ich nur noch eine "normale" SSD verbauen, sonst passiert dieses LaneSharing?



[Mr. Smith]

Das kommt darauf an, was bei dir eine "normale" SSD ist... Meinst du 2,5" SATA SSD's?

Die spielen in diesem Zusammenhang überhaupt keine Rolle, denn die benötigen überhaupt keine PCIe-Lanes. Ich spreche rein von den SSD's, die direkt auf dein Board kommen (m.2). Die SATA-Ports haben damit erstmal nichts am Hut.



[1sAMPLE]

Das kommt darauf an, was bei dir eine "normale" SSD ist...
Meinst du 2,5" SATA SSD's? Die spielen in diesem Zusammenhang überhaupt keine Rolle, denn die benötigen überhaupt keine PCIe-Lanes.

War vielleicht bisschen doof ausgedrückt. Ja, ich hab in dem Fall zwei Samsung 870 EVO Sata III 2,5 Zoll.

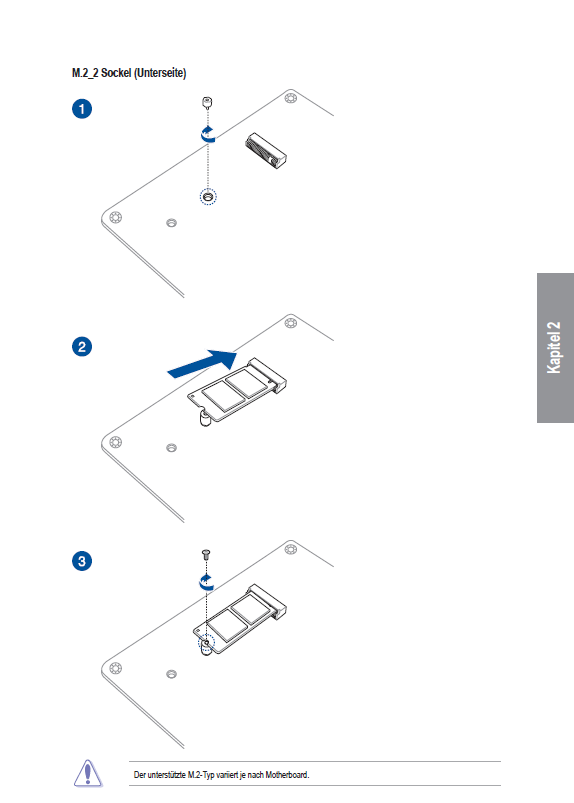

Aber gut zu wissen das ich ohne Probleme eine weitere M2_2 verbauen kann. Lohnt es sich dann noch extra für die M.2 ein Kühlkörper zu kaufen? Auf der Rückseite des Mainboards ist nämlich nichts



[Araska]

Auf der Rückseite des Mainboards ist nämlich nichts

Huh? Die M.2-Steckplätze sollten beide auf der Board-Vorderseite liegen und ihr eigenes Kühlblech mitbringen...



[1sAMPLE]

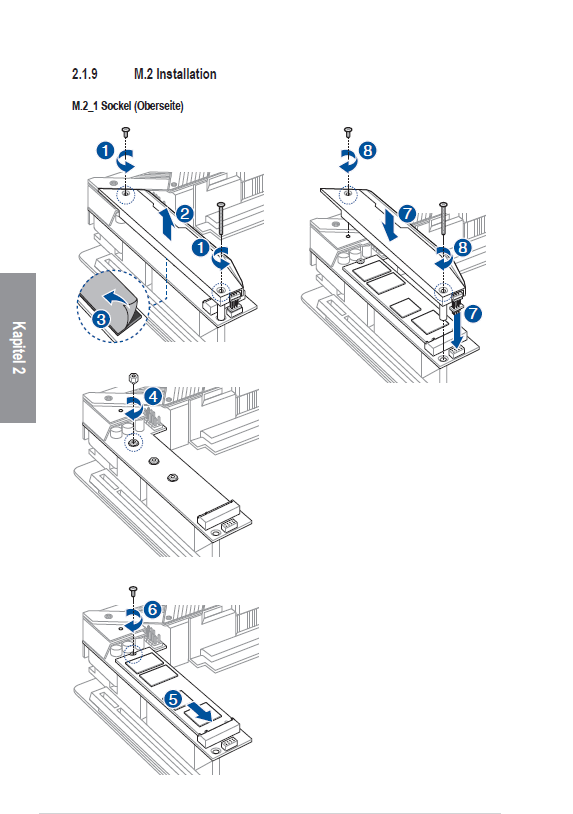

@Araska Kann auch sein das ich den Plan nicht verstehe 🧐



[Mr. Smith]

Lohnt es sich dann noch extra für die M.2 ein Kühlkörper zu kaufen? Auf der Rückseite des Mainboards ist nämlich nichts

In meinen Augen, ja (in Abhängigkeit vom verwendeten Modell). Ich habe besagte 970 Evo Plus 2TB auch auf der Rückseite und nur Games drauf. Bei mir war der Controller während des Zockens bei 76°C und lt. Datenblatt wird oberhalb von 70°C bereits gedrosselt.

Ich habe dann einen beQuiet MC1 verbaut... mehr ging Platz-technisch nicht. Damit sind die Temps um 10°C gesunken und die SSD wurde nie wieder gedrosselt.

@Araska Kann auch sein das ich den Plan nicht verstehe 🧐

M2_1 ist unter dem CPU-Sockel und M2_2 unter dem 2. PCIe x16-Slot.



[1sAMPLE]

In meinen Augen, ja (in Abhängigkeit vom verwendeten Modell). Ich habe besagte 970 Evo Plus 2TB auch auf der Rückseite und nur Games drauf. Bei mir war der Controller während des Zockens bei 76°C und lt. Datenblatt wird oberhalb von 70°C bereits gedrosselt.

Ich habe dann einen beQuiet MC1 verbaut... mehr ging Platz-technisch nicht. Damit sind die Temps um 10°C gesunken und die SSD wurde nie wieder gedrosselt.

Den MC1 hab ich schon in Warenkorb mit der M.2.

Ich muss nachher mal schauen ob das Platztechnisch geht, da in meinem Gehäuse kaum Platz ist.

Vielen Dank für die Hilfe!



[Araska]

Beim ROG Strix X570-E Gaming, welches du verlinkt hast, sieht das eher so aus:



[1sAMPLE]

Beim ROG Strix X570-E Gaming, welches du verlinkt hast, sieht das eher so aus:

Ich hab es erst jetzt gesehen, ich habe ein X570-I. Falscher Buchstabe



[Araska]

Ich hab es erst jetzt gesehen, ich habe ein X570-I.

Dann kann ein Kühlkörperchen wie der bereits genannte BeQuiet nicht schaden.
