Sammelthread: Notebooks mit mSATA Port

[h00bi]

Hallo zusammen,

immer wieder frage ich mich selbst ob ein Notebook einen mSATA Port hat oder nicht. Da auch von anderen Usern immer mehr Anfragen zu mSATA auftauchen, möchte ich hier eine Sammlung der Geräte starten, die man mit einer mSATA SSD aufrüsten kann.

Die sehr beliebte Samsung SSD 830 gibt es beispielsweise auch als mSATA Version ab 32GB, sinnvoll sind dann aber wohl eher die größeren Versionen mit 64GB, 128GB oder 256GB.

Es gibt jedoch auch zig Modelle anderer Hersteller. Hier soll es nicht um die Auswahl der SSD gehen, sondern darum, in welche Notebooks man eine mSATA SSD einbauen kann.

Kurzer technischer Hintergrund:

mSATA ist kurz für mini-SATA und darf nicht mit micro-SATA oder µSATA verwechselt werden.

Während micro-SATA nur die Schnittstelle selbst definiert, legt mSATA sowohl Schnittstelle als auch den Formfaktor fest. Als Anschluss kommt bei mSATA ein mini-PCI Express (mPCIe) Anschluss zum Einsatz.

Dieser muss jedoch elektrisch an den SATA Controller angebunden sein, sonst könnt ihr eure SSD zwar einbauen, aber sie wird nicht erkannt. Leider ist es nicht immer klar, wie der Anschluss konfiguriert ist. Hier hilft nur ausprobieren. Da mPCIe und mSATA die gleichen Spannungen verwenden, kann dabei i.d.R. nichts beschädigt werden.
Das hier abgebildete Lenovo SL510 erkennt meine mSATA SSD nicht, es handelt sich also um einen mini PCIe Anschluss, der nicht an den SATA Controller angebunden wurde.

mSATA SSDs haben immer den sog. "Full size mini PCIe form factor". Das entspricht ca. 30 × 51 mm. Der kleinere "half size mini PCIe form factor" mit 30 × 26,80 mm kommt nur sehr sehr selten vor, da er nicht dem JEDEC Standard entspricht. Diese können dann nicht mit den beiden Schrauben fixiert werden. Diese Schrauben liegen oftmals weder dem Notebook, noch der SSD bei.

Notebooks, die mSATA SSDs unterstützen:

Fast alle non-Apple Notebooks mit SSD Caching verwenden eine mSATA SSD, die auch aufgerüstet werden kann. Hier entscheidet jedoch das BIOS/UEFI ob die mSATA SSD als eigenständiges Laufwerk angesprochen werden kann.

Andere, bestätigte Notebooks (ich versuche die Liste hier aktuell zu halten):
Manche Modelle haben nur 1 Slot, der dann für UMTS/WWAN Module oder für eine mSATA SSD benutzt werden kann. Bei einigen Notebooks mit WWAN ab Werk müsste man das WWAN Modul ausbauen um die mSATA SSD nutzen zu können.

Acer
Iconia Tab W500
Aspire V3 771G

ASUS
G55VW
Eee Slate EP121

Clevo
P150EM Barebones

Dell
Alienware M14x/M17x/M18x
Inspiron 15 SE, 15z, 17R, 17 SE
Latitude ST-LST01
Precision M4500, M4600, M6400, M6500
Vostro 3360, 3460, 3560

Google
CR-48 Chrome

HP
Pavilion dm4t Series (DM4T-3xxx)
ENVY 15 Series (15-3xxx), 17 Series (17-3xxx), ENVY 4-1101sg, Envy Pro
Folio 13-1000
SpectreXT Pro

Lenovo
K26, K47A, K47G
IdeaPad U300, U310, U400, U410, U510, Y460, Y470, Y480, Y560, Y570, Y580
ThinkPad X1, X131e, X220, X220 Tablet, X230, X230i, X230 Tablet T420s, T420, T430s, T430si, T430u, T430su, T520, T530, T530i, L330, L420, L430, L520, L530, W520, W530
ThinkPad Edge E130, E135, E220s, E320, E330, E420, E420s, E430c, E430s, E430u, E435, E520, E530, S430

LG
Xnote P330

MSI
GT60, GT70 (je 2x mSATA mit propietärem Adapter), GE60, GE70
Windpad 110W

Samsung
Serie 7 Slate, Serie 9
Chromebook Series 5

Toshiba
Portege Z830, Z835, M76-W7P

Barebones
Medion Erazer Serie mit GTX Grafikkarte, Hawkforce Gemini
MSI MS-16F1, MS-16F2, MS16F3, MS-17625, MS-17626, MS1761 (mit Adapter)

Notebooks die einen passenden Anschluss haben, aber NICHT mSATA kompatibel sind:

Acer Aspire S7
Asus UX51, UX31, UX21
Lenovo SL510
Lenovo ThinkPad X1 Carbon
ThinkPad Edge E325, E335, E425, E435, E525, E535


Vergleichtest von mSATA SSDs (Englisch):
http://www.tomshardware.com/reviews/msata-ssd-review,3286.html



[Spawn81]

Mein Asus Zenbook UX32VD-R4002V hat ebenfalls eine mSATA SSD verbaut (24GB).


So long...



[Whiskycool]

Mein Asus Zenbook UX32VD-R4002V hat ebenfalls eine mSATA SSD verbaut (24GB).


So long...

Dieser lässt sich aber wenn ich mich nicht täusche nicht auswechseln, denn die SSD ist Onboard.



[h00bi]

das Zenbook hat eine SanDisk iSSD SDIS5BK 024GB verbaut, keine mSATA



[new-user]

Also ich kann definitv bestätigen, dass alle ThinkPads der Serien T/W/X/L seit 2011 mSATA kompatibel sind, mit Ausnahme des X1 Carbon, das wie das Zenbook Prime ein propritäres SSD-Format nutzt. Bei den Thinkpad Edge sollten auch die meisten kompatibel sein. Das wären dann also:

Thinkpad L420/L520/L430/L530
Thinkpad W520(W530
Thinkapd T420(s)/T430(s)/T430u
Thinkpad T520/T530
Thinkpad X220/X230/X220 Tablet/X230 Tablet
ThinkPad X1

Alle vorigen ThinkPads sind nicht mit mSATA SSDs kompatibel.



[King Kryson]

Hi ich habe dem Medion Support die frage gestellt ob das Medion P6815 und P6816 einem mSata port haben und die Antwort was NEIN. Könnt ihr ja gerne mit in die Liste aufnehmen.

Mfg King Kryson



[Spawn81]

Dieser lässt sich aber wenn ich mich nicht täusche nicht auswechseln, denn die SSD ist Onboard.

Ja, Du hast natürlich recht! Habe die i-Serie mit der u-Serie verwechselt, mea culpa!

Schönes WE noch!



[iTzZent]

Das MSI GT60 bietet nur mSATA dank Adapter im 2. HD Slot. Ohne diesen Adapter ist es nicht mSATA fähig. Das gleiche gilt für sämmtliche MSI Barebones (Medion Erazer Serie, Hawkforce Gemini etc) sowie auch für die 17" Versionen des MSI Barebones.

@h00bi sehr schöner Thread, vielen Dank dafür !



[h00bi]

Vielen Dank für den positiven Zuspruch hier und auch per PN.
Ich habe zwar mit mehr Rückmeldung gerechnet, aber das Thema mSATA scheint wohl noch nicht so ganz Massenmarkt tauglich zu sein.
Anyway, bitte weiterhin mSATA fähige Geräte posten.
Macht eine Mainboardliste Sinn?



[TamgenteKiste]

Wenn das Acer Aspire V3 771G hier nicht gelistet ist, heißt das dann dass ich nie eine ssd nachrüsten kann ohne die eingebaute HDD zu entfernen?



[iTzZent]

@h00bi eine Mainboardliste macht ehr keinen Sinn. Aber du kannst folgendes mit aufnehmen:
MSI Barebone MS-16F1, MS-16F2, MS16F3, MS-17625, MS-17626, MS1761 alle samt mit Adapter mSATA fähig im 2. HD Slot.
MSI GE70 ab Werk mSATA fähig, nicht via Adapter wie von dir geschrieben. Das ist beim GT70 der Fall, welches das gleiche Mainboard wie das GT60 besitzt.

Das Acer Aspire V3 771G ist auch mSATA fähig, abgesehen davon hat es eh auch noch einen 2. HD Slot, siehe hier: http://www.notebookcheck.com/Test-Acer-Aspire-V3-771G-Notebook.74162.0.html



[h00bi]

MSI Barebone MS-16F1, MS-16F2, MS16F3, MS-17625, MS-17626, MS1761 alle samt mit Adapter mSATA fähig im 2. HD Slot.
...
Das Acer Aspire V3 771G ist auch mSATA fähig

Aufgenommen, danke

MSI GE70 ab Werk mSATA fähig, nicht via Adapter wie von dir geschrieben. Das ist beim GT70 der Fall, welches das gleiche Mainboard wie das GT60 besitzt.

Jetzt seh ichs, ich dachte ich hätte schon beide GT Modelle in der Liste, aber nur 1 GE...



[iTzZent]

Die Medion Erazer Serie ist leider nicht komplett mSATA fähig... es gibt dort auch schwarze Schafe, welche nicht auf einem MSI Barebone basieren, z.B. das Erazer X6815. Schreibe besser hin "sämmtliche Erazer Modelle mit GTX Grafikkarte"



[superman1]

beim Acer Aspire S7 handelt es sich ja laut dieser News nicht um den mSATA Standart. Hier mal nen Link dazu:https://www.computerbase.de/news/storage/technik-der-ssds-im-acer-aspire-s7-wirft-fragen-auf.38600/

Da im Aspire S5 auch eine LiteOn SSD im Raid 0 verbaut gehe ich mal davon aus, dass es sich um die gleiche handelt.

Das S7 sollte man aber auf jeden Fall in die Nicht-Kompatibel Liste aufnehmen

https://www.computerbase.de/artikel/notebooks/asus-zenbook-ux51vz-test.1945/seite-3

Beim Asus UX51VZ sieht es ja auch wie mSata aus laut Test aber wohl auch ein anderer Anschluss. Wobei die UX31A und UX31E Zenbooks ja auch die Adata XM11 verwenden die ein normaler mSata anschluss seien soll...


BTW: Die Samsung msata SSDs sind fast komplett wieder von Markt verschwunden ... Vllt sollte man hier jetzt die Crucial m4 msata ssds verlinekn



[superman1]

Beim Asus UX51VZ sieht es ja auch wie mSata aus laut Test aber wohl auch ein anderer Anschluss. Wobei die UX31A und UX31E Zenbooks ja auch die Adata XM11 verwenden die ein normaler mSata anschluss seien soll...

Wie ichs mir dachte. Hab am Wochenede mal mein UX31 aufgeschreibt. Ist der gleiche Anschluss wie im UX51 also kein msata.



[h00bi]

ist der Anschluss wirklich mechanisch unterschiedlich? Hast du Fotos gemacht als du die Kiste auf hattest?

1. Post aktualisiert und den neuen mSATA SSD Test von THG US verlinkt.



[superman1]

ist der Anschluss wirklich mechanisch unterschiedlich? Hast du Fotos gemacht als du die Kiste auf hattest?

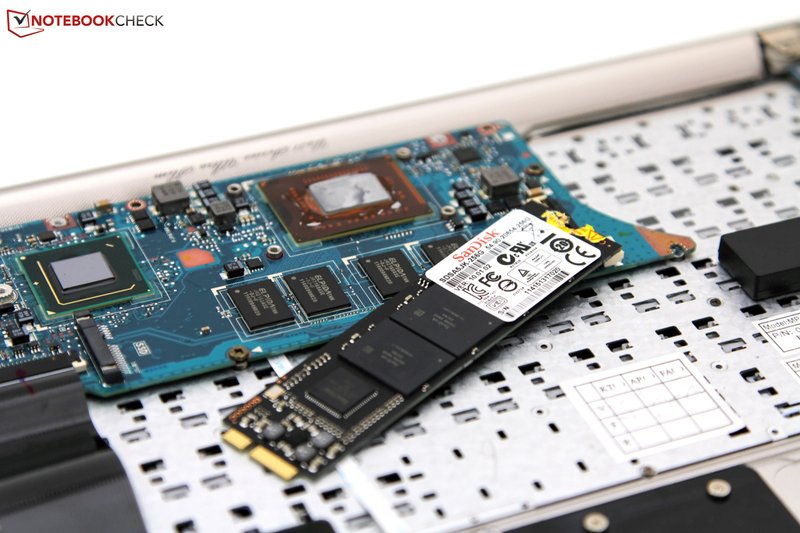

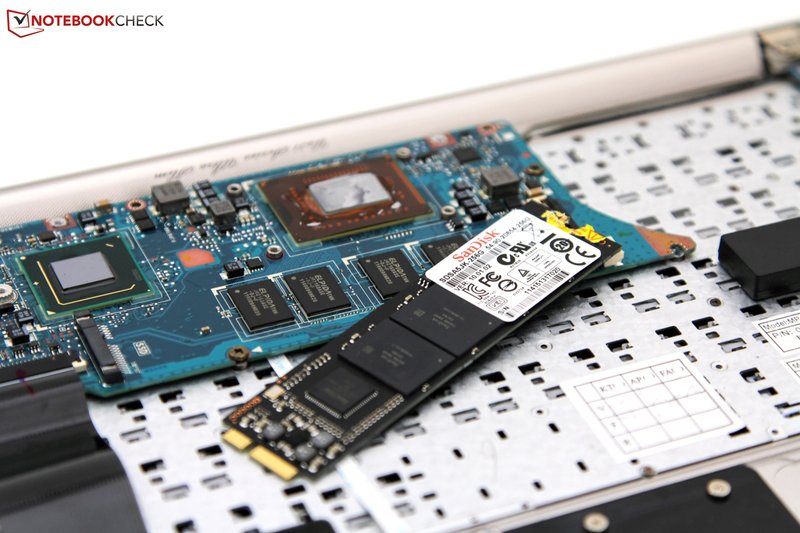

Fotos leider keine. Aber ja mechanisch unterschiedlich der anschluss ist ca. nur 2/3 so groß wie der msata. hier im netz habe ich eine grafik gefunden bei notebookcheck

Gleiche gilt dann auch für das UX21 welches die gleiche SSD verbaut hat ...



[ElGonzo]

Wie sicher seid ihr euch bei den Lenovoe Edge Modellen?
Hab etwas anderes gelesen:

"Question

Does the ThinkPad Edge E335 support mSATA drives?
Answer

None of the current ThinkPad Edge models including the E325, E335, E425, E435, E525, E535 with AMD CPU supports mSATA drives in the full sized WWAN slot.



Users requiring an mSATA feature could consider the following models: ThinkPad Edge E320, E330, E420, E430, E520, E530 Intel ThinkPad Edge models."

Quelle: http://forums.lenovo.com/t5/ThinkPa...ad-Edge-E335-support-mSATA-drives/ta-p/869453



[todubblen]

Hallöchen Leute,
ich hab ein MSI Ge60. Alle reden die ganze Zeit von GT60/GT70 und Ge70. Nun meine Frage: wie schauts bei dem Ge60 aus? Brauche ich da einen Adapter oder kann ich mir Sorgenfrei eine mSATA SSD kaufen und einbauen? Wenn ich irgendwas falsch verstanden hab bitte nicht sofort patzig werden, ich hab relativ wenig Ahnung von SSD, etc....

Danke schonmal im Voraus

Edit: wie z.B. die hier



[iTzZent]

Hallo und willkommen bei Computerbase.

Das GE60 hat immer mind. einen mSATA Slot onboard, die aktuelle Version mit Haswell Prozessor (i7-4700HQ z.B.) hat sogar 2 mSATA und beherscht damit "SuperRaid", in dem man 2 mSATA SSD´s via Raid 0 betreibt.
