SATA-Verbindung löten (1) und Pinbelegung (2)

[hirntot.]

hallo liebe leute!

extra für diese Frage (und für Folgefragen) habe ich mich hier angemeldet. Also mein Erster Post

Kann auch übersprungen werden - Vorgeschichte (warum will ich löten?):

Es geht um folgendes Gerät: Acer Aspire One A150 (Erste Generation Netbook).
Betriebssystem: Linux Mint, nächste Installation wird aber wieder (x)Ubuntu

Ich will das Gerät etwas tunen, denn wenn ich es nicht mehr nutzen kann, kann bzw wird das niemand mehr. dann wäre es schon Zeit für den Schrott und das ist wiederum schade...

Also: Arbeitsspeicher von 1GB auf 1,5GB erhöhen (mehr geht nicht) und eine zusätzliche SSD (mSATA) einbauen.

Habe mir gerade folgende Geräte besorgt (Bilder im Anhang):

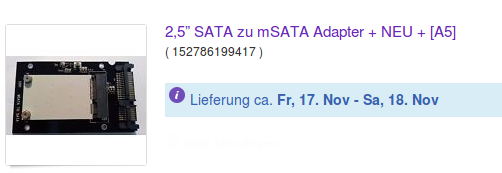

• 2,5” SATA zu mSATA Adapter

•

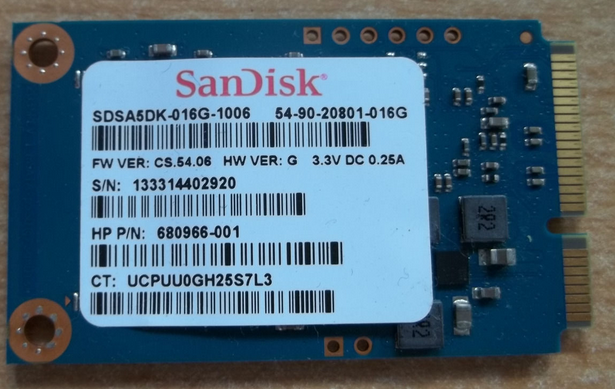

  ssd 16 GB Sandisk M-SATA

und will diese in einen relativ engen, leeren und verfügbaren Bereich reinpacken.
(Maße: 33x58x7mm, siehe Foto)
Was nicht passt wird passend gemacht, ich bin da auch mit den Bauteilen und dem Gehäuse nicht allzu zimperlich. Wenns nicht klappt, hab ich halt eine Delle in meinem zehn jahre alten netbook, mein gott...

Natürlich habe ich keinen zweiten SATA-Anschluss, und schon gar keinen M-Sata in diesem Netbook, daher eben der "mSata to Sata"-Adapter. Den will ich mit einem fiktiven Y-Stück an den bestehenden SATA-Stecker anlöten.
Da es SATA-Y-Verbinder für PCs zu kaufen gibt, gehe ich davon aus, dass das hinhaut (?).

Fiktiv darum, weil ich keinen platz für SATA-Kabel in diesem Netbook habe (und außerdem kein schlaues Kabel für 2,5"-SATA gefunden habe) - also nehm ich irgendwelche Elektroniker-Litzen, die bei mir zu Hauf rumliegen. und löte die am Mainboard fest, möglichst biem bereits bestehenden SATA-Socket.

Story Ende. und wenn sie nicht gestorben sind, dann rechnen sie noch heute...
---------------------
und jetzt zu meiner Frage: LÖTEN (1):
Geht das überhaupt, ein Sata-Kabel durch einzelne Litzen zu ersetzen? Löten kann ich, das ist kein problem. habe zwar keine Micro-Elektonikerwerkstatt zuhause, hab's aber schon oft genug gemacht, dass ich mich das traue. ich frag mich nur, ob SATA beispielsweise mit nicht exakt gleich langen Litzen zurechtkommt, ob ich sonst irgendwelche Vorgaben beachten sollte. (Querschnitt?)

und Pinbelegung (2):
Dazu finde ich wenig bis keine Angaben. soll ich die SSD-Litzen einfach parallel zum anderen SATA-Socket löten? oder Seriell? Welche pins sind wirklich relevant? Das einzige was mehrfach auf Google verfügbar ist, sind die Pinbelegung des Spannungs-Anschlusses, die ich definitiv parallel schalten kann (ist doch so, oder?)

Je nachdem könnte ich auch auf die leeren Pins des Mainboards zugreifen, die direkt unter diesem fotografierten freien Steckplatz bestehen. Da ist anscheinend je nach Ausführung ein M.2 Socket für eine zweite Wlan-Karte verbaut - bei mir sind die Pins leer und Wlan hab ich trotzdem immer

dank und Gruß
Hirntot



[h00bi]

Den will ich mit einem fiktiven Y-Stück an den bestehenden SATA-Stecker anlöten.
Da es SATA-Y-Verbinder für PCs zu kaufen gibt, gehe ich davon aus, dass das hinhaut (?)

Nope, das geht nur mit einem Expander Chip und der Hostcontoller muss Expander Chips explizit unterstützen.
Ich bezweifle dass ein i945GSE das kann und selbst wenn hast du immer noch keinen Expander Chip.

Geht das überhaupt, ein Sata-Kabel durch einzelne Litzen zu ersetzen?

Ja, geht. Gibts sogar im Serverbereich weil es einfacher zu verlegen ist in engen 1U oder Multinode Chassis.



[Smily]

Schöne Geschichte und nette Idee.

Da es SATA-Y-Verbinder für PCs zu kaufen gibt

Zeig mir nur 1! Das sind wenn dann Stromkabel. Niemals Datenkabel!



[hanzmanz_bb]

Du willst echt 2 Platten an 1 Sata Port (sofern es auch einer ist) betreiben?

Das mit den leeren Pins auf dem MB ist ja ne feine Sache, musst nur rausbekommen ob die auch verschaltet sind... mit den Pins für den WLAN Karten Slot wird das auf jeden Fall nix!



[Hallo32]

Es dürfte verschiedene Version des Mainboards geben. Altere Versionen sind wohl noch für ein ODD ausgelegt.
Eine Lösung wäre evtl. auch ein USB->Sata Adapter.



[WhyNotZoidberg?]

den y-sata adapter will ich auch sehen bitte.



[rille]

Lass es, bei dem lahmen Teil bringt eine SSD auch nicht mehr viel. Ich habe mal bei einem ähnlich lahmen Netbook einen SSD eingebaut, ist immer noch schnarchlangsam.



[Merle]

Also mein Stand ist auch, dass ein potentieller RAID Controller das können muss und Kabel/Expander/Bay das ebenfalls können muss.
So wird das in der Tat nichts.

USB wäre ne Idee, sollte dann aber für die HDD zum Einsatz kommen.
Viel Modding allerdings für den alten Hobel...



[hirntot.]

hm. also mal generell:


naja, also die einzige Variante wäre ein USB to SATA? (was wegen Speed nicht in Frage käme)


Dann muss ich mir mal grundsätzlich überlegen, ob ich überhaupt 150GB brauch, oder ob es 16GB auch tun. kommt ja eh nur zum Zug, falls meine Frau mal am großen Laptop sitzt.

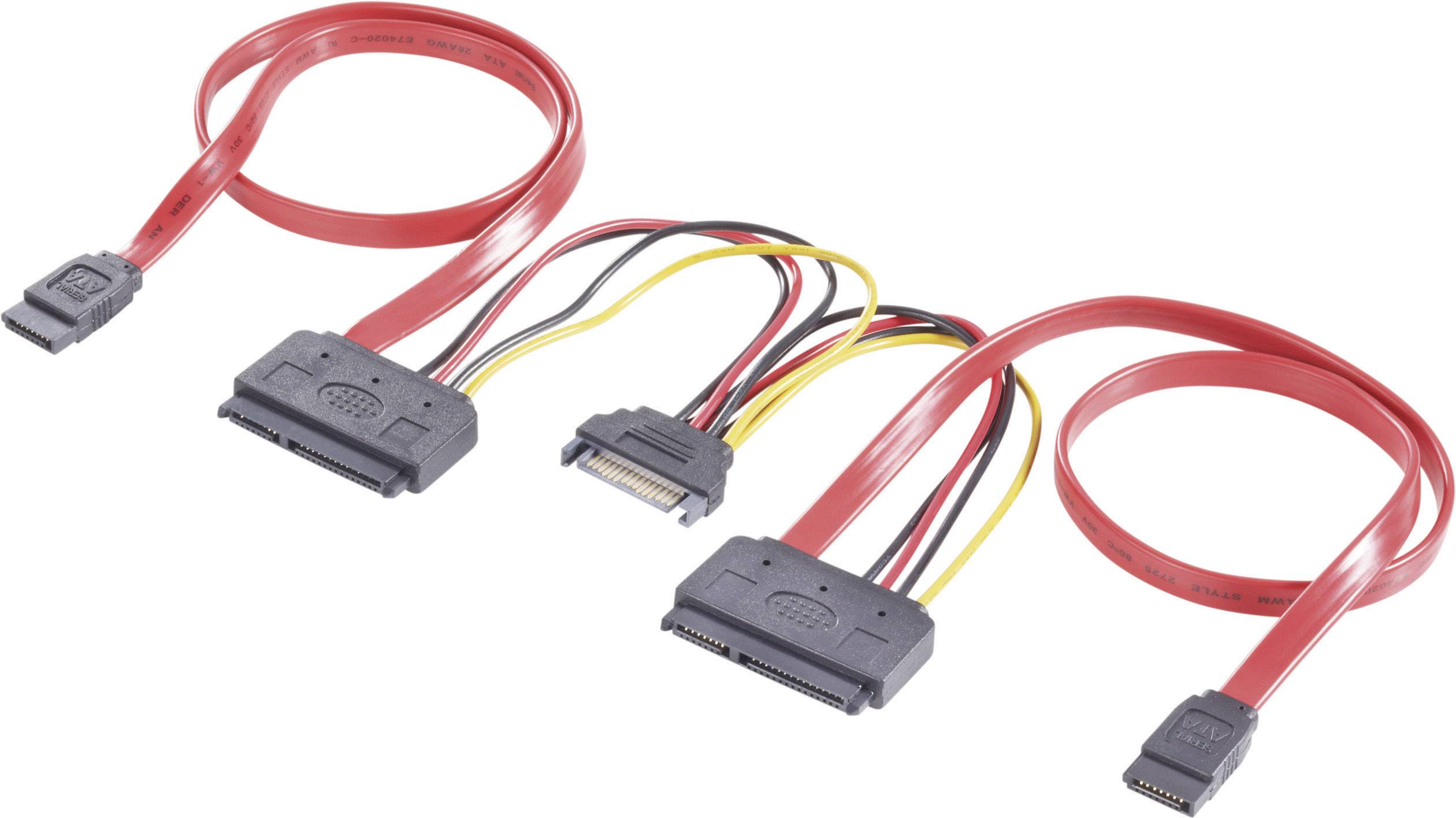

und wegen Y-Stecker: Ach verdammt. voll reingefallen. dieses Bild erklärt wohl alles:


Außerdem:
Wenn ich eine ÄHNLICHE Frage zum großen Laptop habe (der hat scheinbar einen zweiten SATA socket am mainboard - aber andere schwierigkeiten, die Löten erfordern), soll ich diese Frage gleich hier dazu stellen oder nen neuen Thread aufmachen?



[h00bi]

Wenns dort auch ums SATA löten geht, frag hier. Wenns um was anderes zum löten geht, dann neuer Thread.



[Hallo32]

Geht das überhaupt, ein Sata-Kabel durch einzelne Litzen zu ersetzen?

Solltest du nicht machen. Nimm in solchen Fällen lieber ein SATA-Kabel und kneif einen Stecker ab.



[hirntot.]

Nope, das geht nur mit einem Expander Chip und der Hostcontoller muss Expander Chips explizit unterstützen.
Ich bezweifle dass ein i945GSE das kann und selbst wenn hast du immer noch keinen Expander Chip.

phu. da hab ich doch nochmal nach dem i945GSE (hatte ich früher schonmal wegen was anderem, also keine neuigkeit soweit) gegoogelt und bin auf folgende zwei quellen gestoßen die behaupten, es wären zwei SATA-Anschlüsse möglich bzw vorhanden...

https://www.cnet.com/products/msi-im-945gse-motherboard-mini-itx-intel-atom-n270-i945gse/specs/

und

https://www.intel.com/content/www/u...ier/mobile-945-express-chipset-datasheet.html

Ein leeres Socket am Mainboard würde das Löten natürlich enorm vereinfachen, weil ich weiß was ich wohin löten muss.

Da es bei diesem Gerät ziemlich nervig ist, ans Mainboard zu kommen, wollte ich es eigentlich erst zerlegen, wenn ich alles da hab... mal sehen ob ich genug andere Informationsquellen finde um den zweiten stecker zu finden - Ideen?



[hanzmanz_bb]

@hirntot.

Ja, sind auch 2 sockel vorgesehen, aber wird nix, denn spätestens das BIOS sagt nein.... Und das ist die Kurzfassung.
Wenn Du rumbasteln willst, dann musste Dir neben einem neuen BIOS höchstwahrscheinlich auch ein paar zusätzliche ELKOS auflöten! Alles vorrausgesetzt die PIN Leiste ist auch angebunden, was nicht immer sein muss...

Und wenn es ein ATOM ist lass es einfach!



[Hallo32]

Wenn Du rumbasteln willst, dann musste Dir neben einem neuen BIOS höchstwahrscheinlich auch ein paar zusätzliche ELKOS auflöten!

Elkos wird er nicht auf das Mainboard löten müssen.



[hanzmanz_bb]

@Hallo32

Na dann guck Dir mal so einen Schaltkreis an.



[hirntot.]

ja ok... ums Bios komm ich nicht rum. zumindest wird mir das jetzt gerade zu viel gebastel. schlussendlich wird's wohl doch eine single 32GB-SSD, die dann halt für Ubuntu und mich genügen muss...

Mal sehen, ob das mit meinem großen Laptop ähnlich ist:

Samsung 305e5a A01 :
Es sieht zwar so aus, als hätte ich einen zweiten (bzw. dritten, sofern das DVD-Laufwerk auch einen hat), leeren SATA-Anschluss, an dem die HD mittels dieses Samsung-eigenen Adapters am Mainboard-SATA-Socket angeschlossen wird. Am Case ist extra ein Ausschnitt, um den Zugang zum Stecker zu ermöglichen, es ist aber kein weiterer Platz für Festplatten vorgesehen. Ich hab keinen zweiten Adapter, also kann ich die Funktion nicht einfach so ausprobieren. Soll ich davon ausgehen, dass ich da eine weitere Festplatte anschließen kann?

Dann darf ich wenigstens hier noch ein bisschen löten, falls ich überhaupt ein bisschen platz für die mSATA SSD im Laptop finde



[Hallo32]

@Hallo32

Na dann guck Dir mal so einen Schaltkreis an.

Das ist schon lange erfolgt.



[hanzmanz_bb]

@Hallo32

Und was möchtest Du damit ausdrücken?

Also wenn Du den Schaltplan des Teils hast, dann lass es dem TE zukommen dann kann er "locker flockig" drauf los löten...



[Holt]

Dann darf ich wenigstens hier noch ein bisschen löten

Du willst unbedingt löten, aber ich würde Dir empfehlen dies zu lassen und lieber größere SSDs / HDDs zu verbauen, wenn Du mehr Platz brauchst.



[hirntot.]

@Hallo32
Also wenn Du den Schaltplan des Teils hast, dann lass es dem TE zukommen dann kann er "locker flockig" drauf los löten...

ja bitte, das wär wirklich cool
