Simples Netzwerk mit GNS3 erstellt. Pingen zweier Routerinterfaces über einen Switch funktioniert nicht.

[Vincense]

Ein freundliches Hallo an die Community.

Im Rahmen einer Fortbildung soll ich in GNS3 ein simples Netzwerk, bestehend aus 3 Geräten, nachbauen. Man stelle sich ein Dreieck vor. Am oberen Eck steht ein Layer-2 Switch und unten links und rechts jeweils ein Cisco Router.

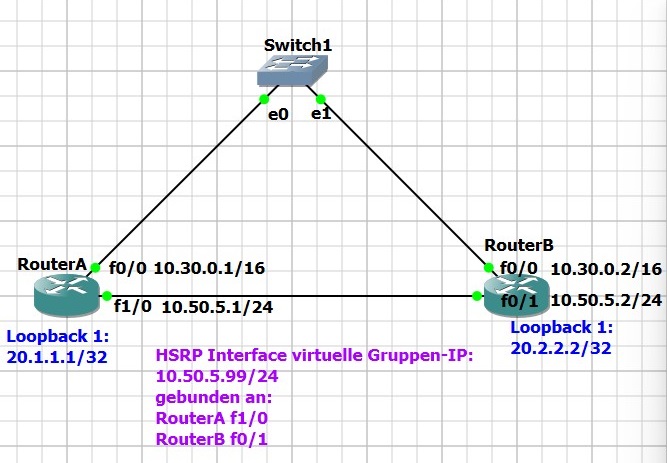

Hier mein Entwurf:

Hier soll nun eine allgemeine Konfiguration, OSPF und HSRP eingerichtet werden. Das habe ich auch bereits getan und das klappt soweit auch alles. Mit einer Ausnahme.
Ich kann von RouterA das Interface f0/0 (IP 10.30.0.2) nicht pingen. Vice versa funktioniert das auch nicht. Sobald ich den Switch weglasse, klappt es.

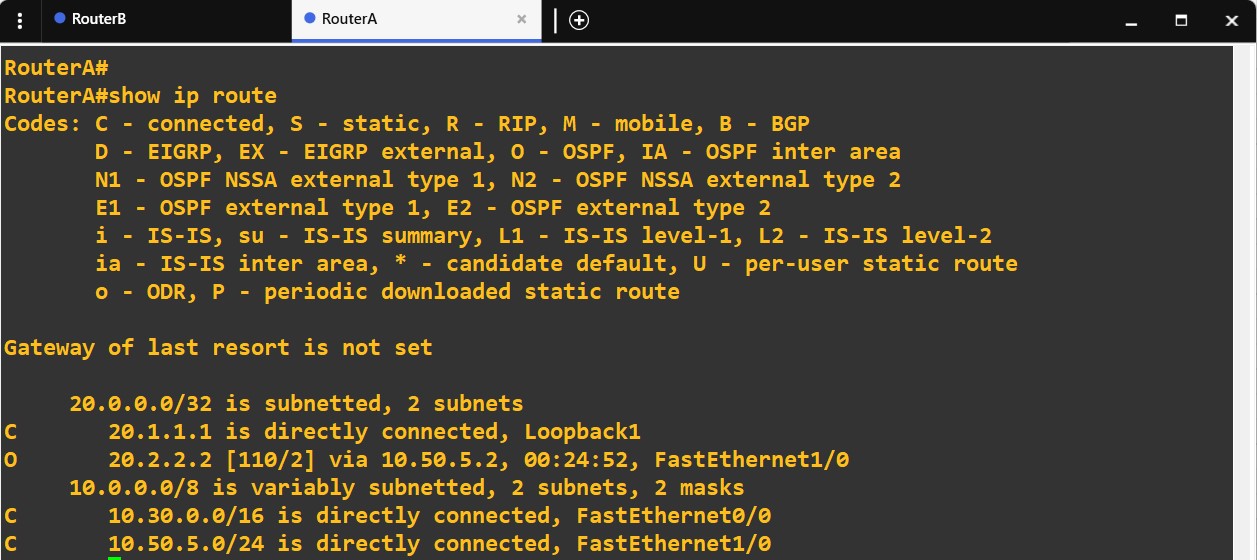

Mit Switch mag OSPF mir auch nicht die Route eintragen, wenn ich den Befehl „router ospf 1“ und „network 10.30.0.0 0.0.255.255 area 0“ ausführe. Dies klappt sehr wohl an den Interfaces an denen die Router direkt miteinander verbunden sind. Auch an den Loopback Interfaces der Router.

Kennt jemand vielleicht die Ursache und hat einen Lösungsansatz für mich?

Der Switch selbst läuft mit GNS3 Standardeinstellungen. VLAN1 an allen Ports ist aktiv. VLANs selbst wurden bei den Routern nicht angefasst.

Spoiler: RouterA Interface Konfiguration

interface Loopback 1
description Loopback 1 RouterA
ip address 20.1.1.1 255.255.255.255
no shutdown

interface f0/0
description Anbindung zu Switch1
ip address 10.30.0.1 255.255.0.0
no shutdown

interface f1/0
description Anbindung zu RouterB
ip address 10.50.5.1 255.255.255.0
no shutdown

Spoiler: RouterB Interface Konfiguration

interface Loopback 1
description Loopback 1 RouterB
ip address 20.2.2.2 255.255.255.255
no shutdown

interface f0/0
description Anbindung zu Switch1
ip address 10.30.0.2 255.255.0.0
no shutdown

interface f0/1
description Anbindung zu RouterA
ip address 10.50.5.2 255.255.255.0
no shutdown

Spoiler: RouterA OSPF-Konfiguration

router ospf 1
network 10.30.0.0 0.0.255.255 area 0
network 10.50.5.0 0.0.0.255 area 0
network 20.1.1.1 0.0.0.0 area 0

Spoiler: RouterB OSPF-Konfiguration

router ospf 1
network 10.30.0.0 0.0.255.255 area 0
network 10.50.5.0 0.0.0.255 area 0
network 20.2.2.2 0.0.0.0 area 0

Gruß
Vince



[Joe Dalton]

Und welche Config hat der Switch?



[Vincense]

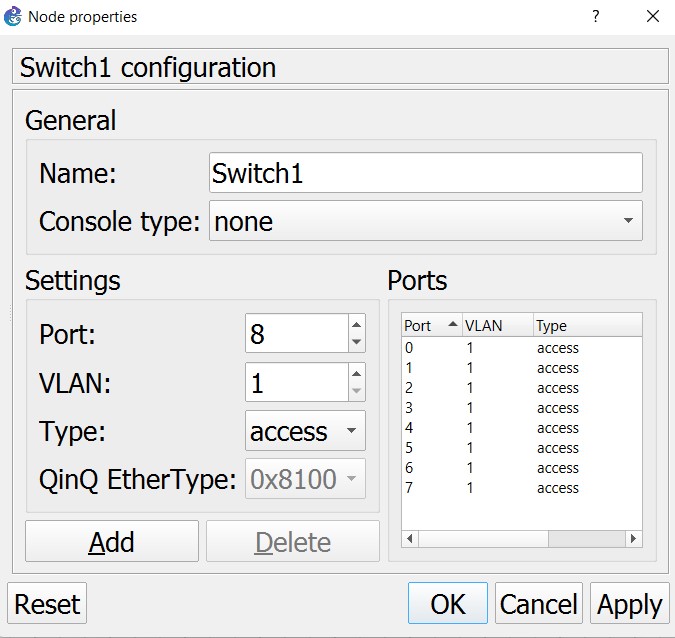

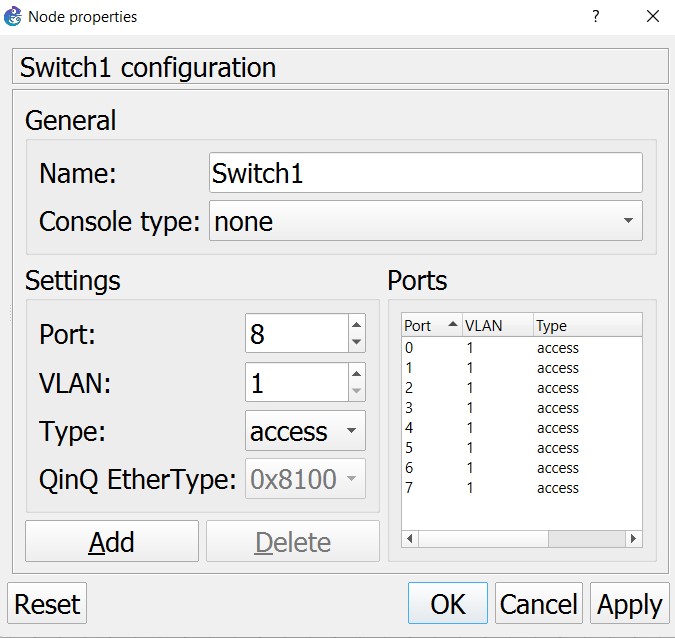

Der Switch läuft mit Default-Config.

Ich habe nun zusätzlich zwei PCs an den Switch gehängt und in das 10.30.0.0 Subnetz eingebunden. Alles kann jeden pingen nur das Interface f0/0 von RouterB macht nichts. Wird wohl hier der Fehler zu finden sein. Merkwürdig dass das pingen ohne Switch allerdings geklappt hat.

Nachdem ich keine Auffälligkeiten entdecken konnte, habe ich einen neuen Router mit (nahezu) Minimalkonfiguration ausgestattet und an die Stelle von RouterB gesetzt.

Spoiler: Folgende Konfiguration habe ich getätigt

configure terminal
interface Loopback 1
description Loopback 1 RouterB
ip address 20.2.2.2 255.255.255.255
no shutdown

interface f0/0
description Anbindung zu Switch
ip address 10.30.0.2 255.255.0.0
no shutdown

interface f0/1
description Anbindung zu RouterA
ip address 10.50.5.2 255.255.255.0
no shutdown
standby 1 preempt
standby 1 ip 10.50.5.99

exit

router ospf 1
network 10.30.0.0 0.0.255.255 area 0
network 10.50.5.0 0.0.0.255 area 0
network 20.2.2.2 0.0.0.0 area 0

Interessanterweise mag er jetzt das Interface f0/1 von RouterB nicht. Interface f0/0 funktioniert nun am RouterB.

Im Anhang habe ich noch Screenshots vom neu konfigurierten RouterB hinterlegt. Ausgeführte Befehle:

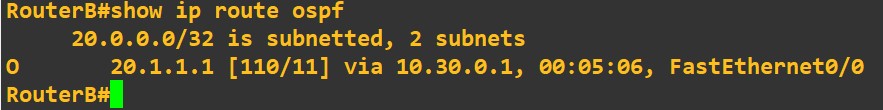

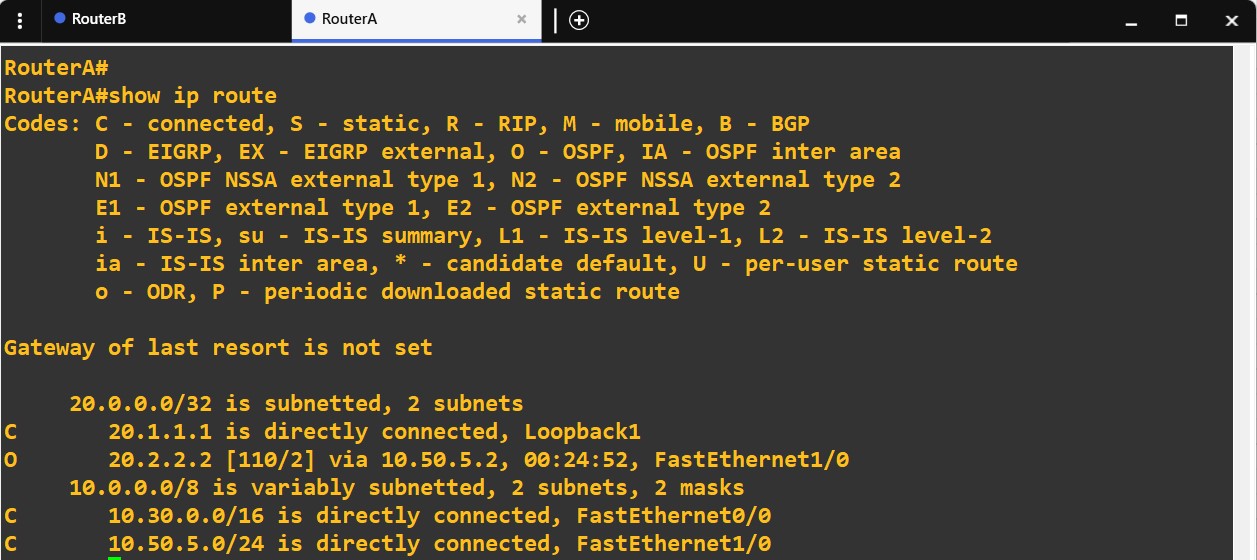

• show ip route ospf

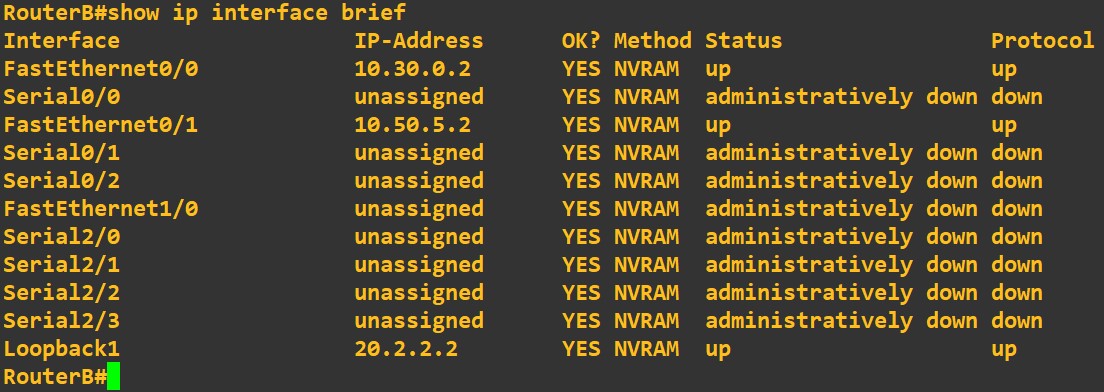

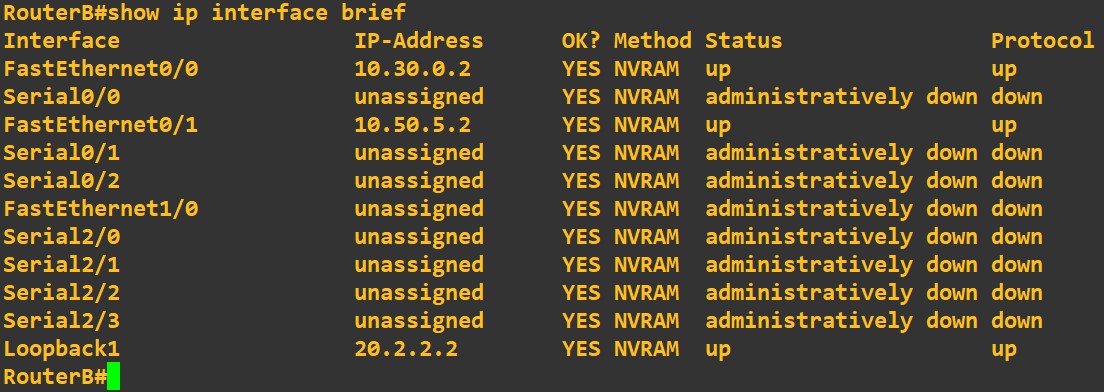

• show ip interface brief

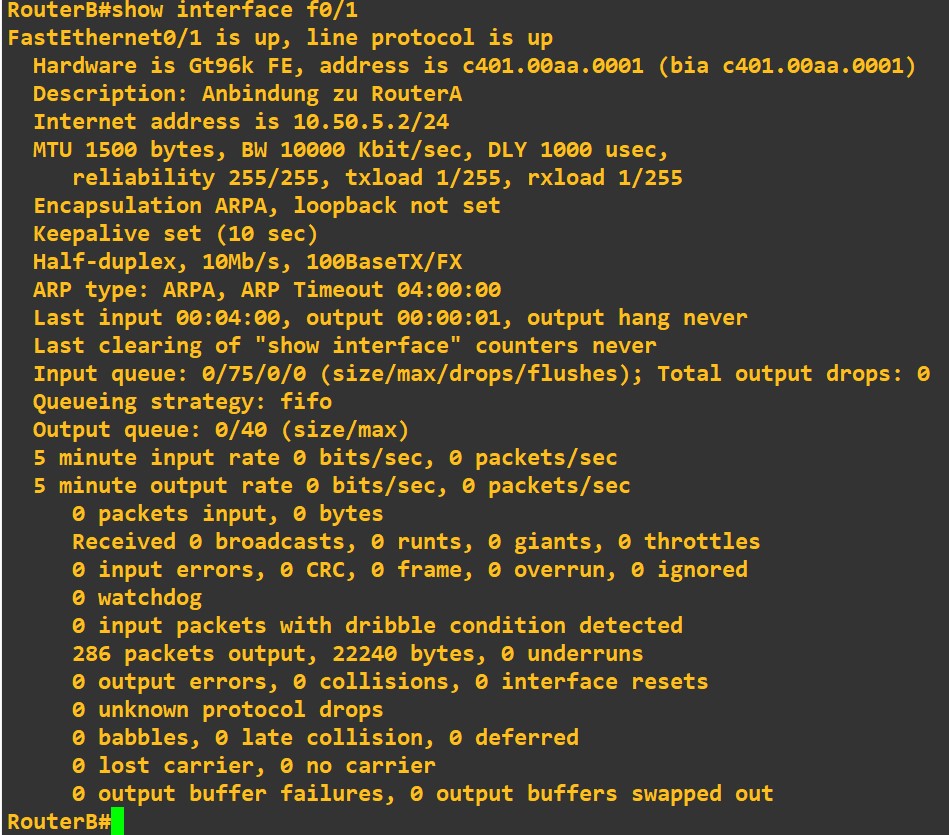

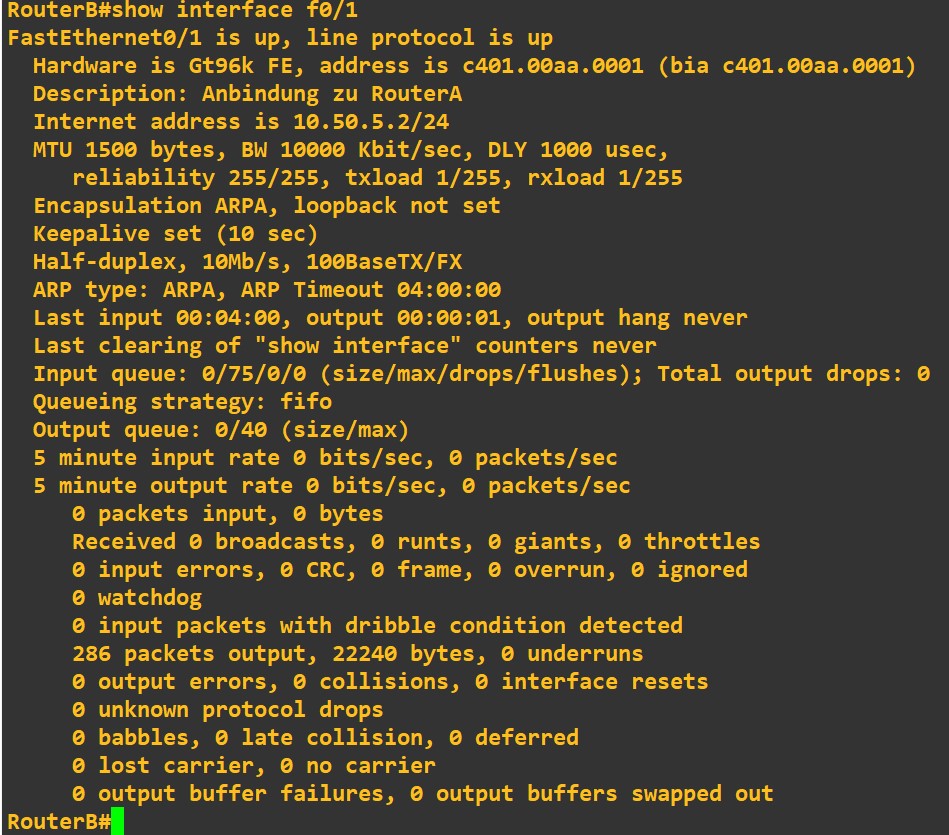

• show interface f0/1



[Joe Dalton]

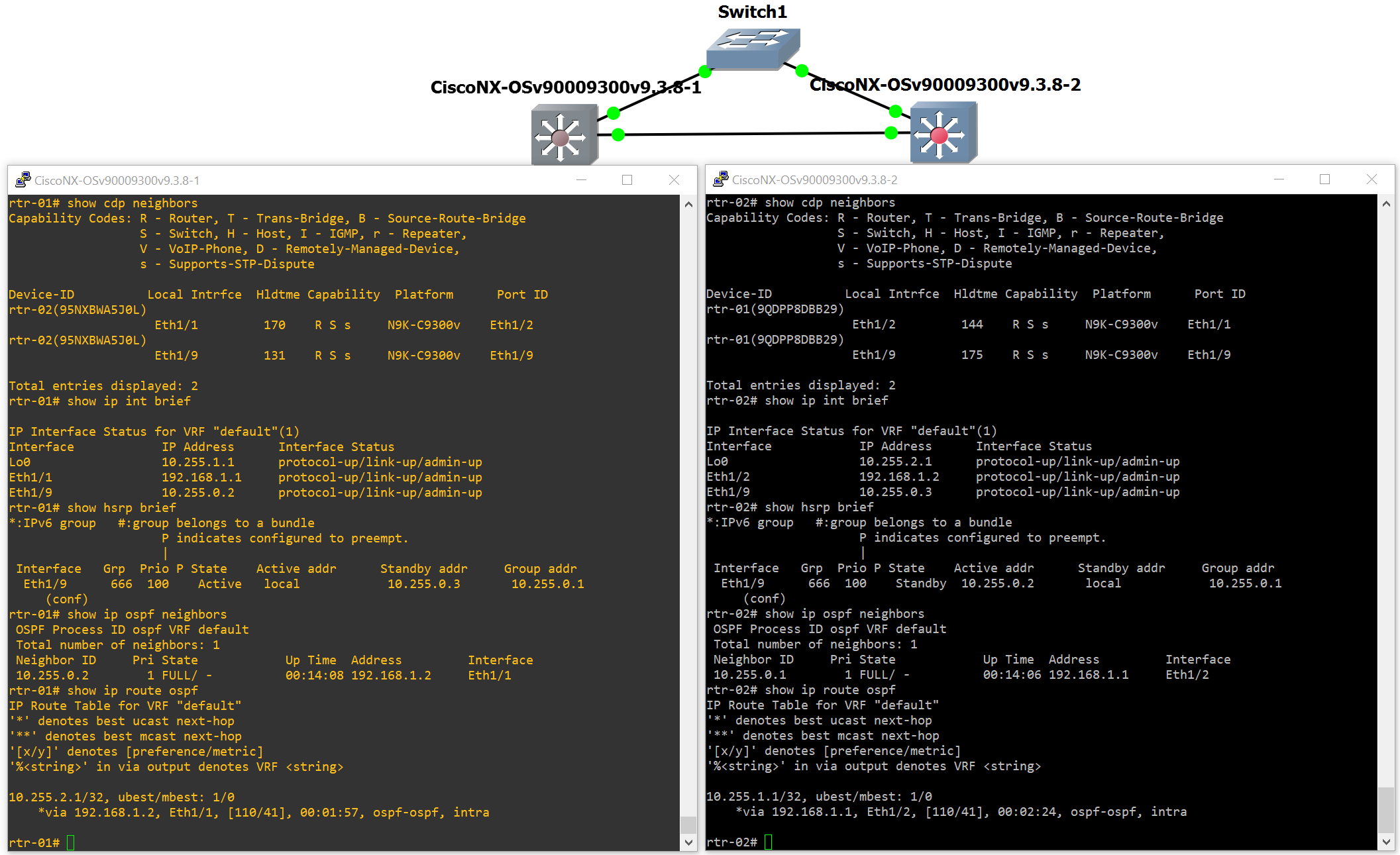

Ähnlicher Aufbau, andere Komponenten... tut wie es soll.

Hatte bei GNS3 auch schon Fälle, wo die Config korrekt war, aber trotzdem nicht alles richtig funktionierte. Teilweise hat GNS3-Neustart geholfen.

Ansonsten prüfen, ob Layer2/3 alles passt und nichts vergessen wurde.



[Vincense]

Vielen lieben Dank für die Mühe. Einen Neustart von GNS3 hatte ich bereits versucht. Ich werde morgen noch einmal alles Schritt für Schritt neu aufbauen und jeden Arbeitsgang sofort prüfen. Manchmal muss man wohl einfach dran bleiben. Das wird schon.



[Vincense]

Ich will schnell mitteilen, dass das Problem gelöst ist.

Nach einer GNS3 Neuinstallation arbeiten endlich beide Router-Interfaces ordnungsgemäß. Die Router Konfiguration selbst passte.
