Sony BVM-20F1E mit PC verbinden

[GlockMane88]

Hi Leute,

ich möchte oben genannten CRT mit einem PC verbinden.. Nach meiner Recherche habe ich folgende Komponenten ausfindig gemacht, wollte aber lieber nochmal nachfragen, bevor ich ins Blaue bestelle..

https://www.arcadexpress.com/en/arcadevga/268-tarjeta-grafica-arcade-vga-1gb-gddr5-pci-express.html
https://www.amazon.de/MEIRIYFA-Vide...pcontext&ref_=fplfs&psc=1&smid=A1GQ6VMTFIOZBT
https://www.amazon.de/PNGKNYOCN-BNC..._1_6?__mk_de_DE=ÅMÅŽÕÑ&sr=8-6#customerReviews

Würde das so klappen?



[Xero261286]

EDIT: Nach einiger Recherche könnte das so klappen, du solltest nur darauf achten das die Karte mit Windows XP nicht kompatibel ist (laut Beschreibung).



[GlockMane88]

@Xero261286

Windows XP wird hoffentlich nicht benötigt 😅



[Karre]

Ich sehe keinen vga Ausgang an der Grafikkarte?

Edit: dvi to vga.. aha.

Na gib mal Rückmeldung ob das klappt



[GlockMane88]

@Karre

Mache ich, ich hoffe nur mir grillt es den CRT nicht, das Ding war nicht billig



[Mayima]

edit



[GlockMane88]

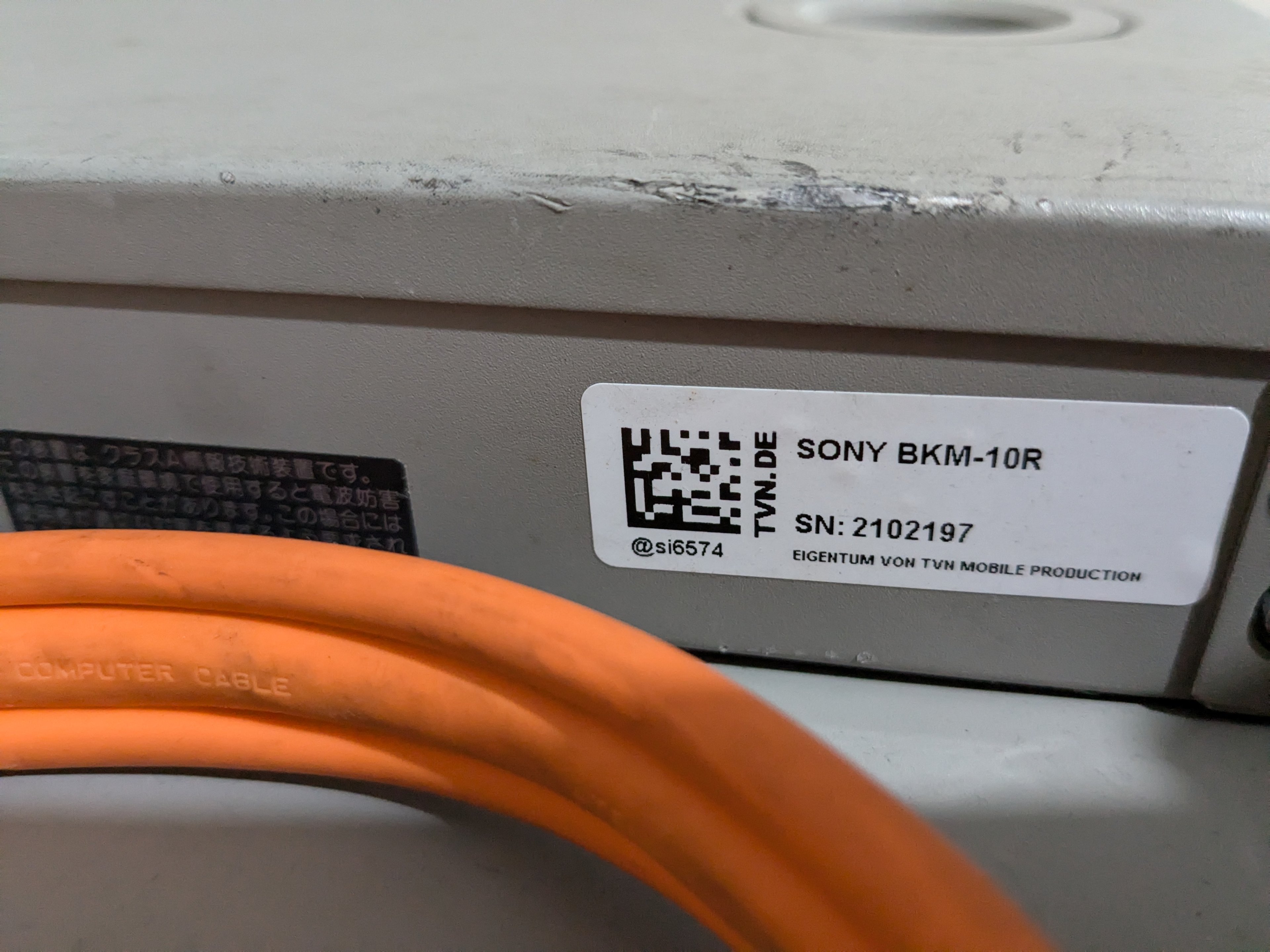

Habe nun alles beisammen, kann mir jemand einen Tipp geben, was wo angeschlossen wird? Welche Seite an die Graka kommt, weiß ich gerade noch 😂 Das orange Kabel war dabei und ist wohl für die Verbindung zwischen dem Monitor und der "Fernbedienung"..

Ergänzung (2. Juli 2024)

Vermutungen:

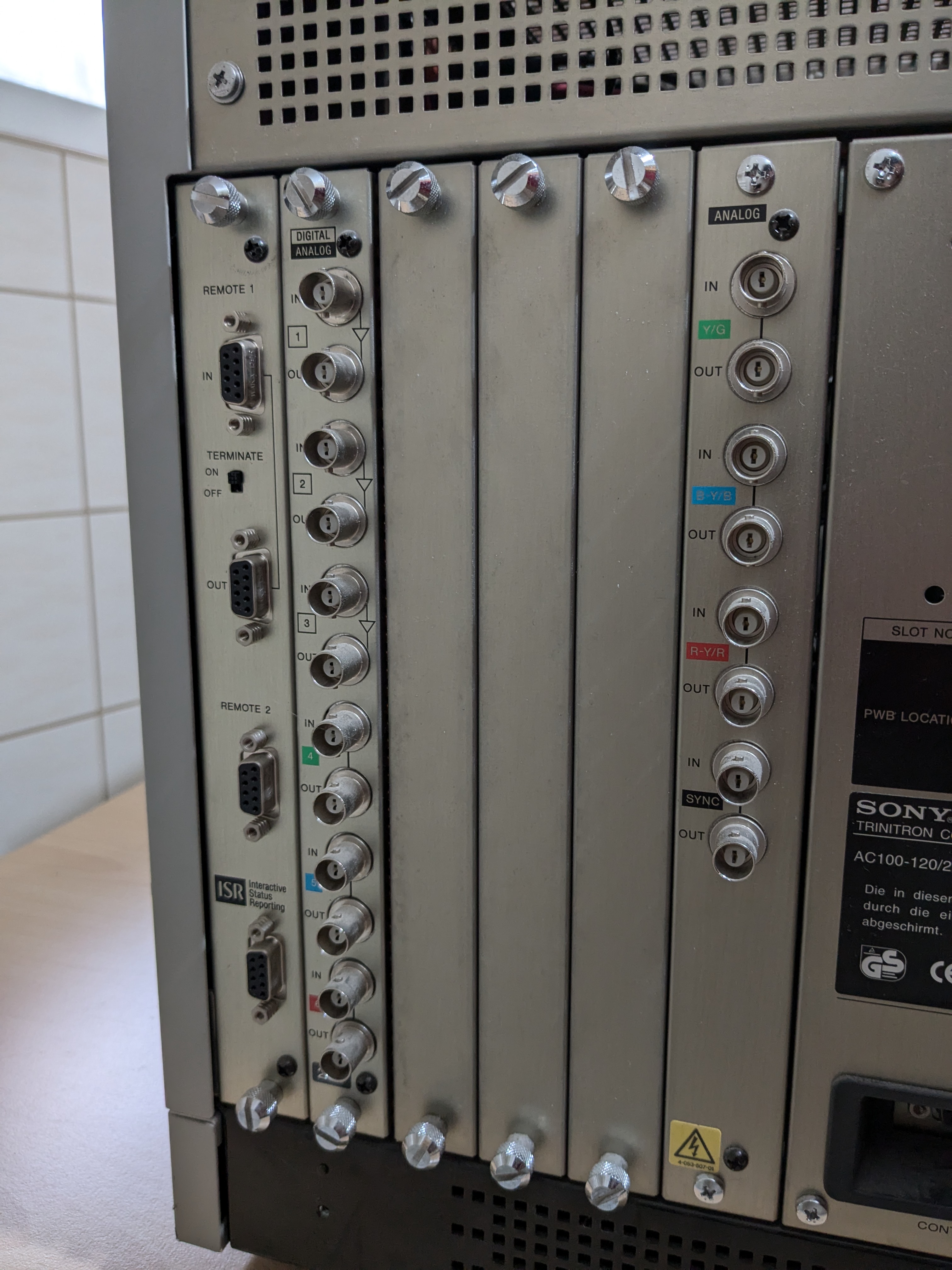

1) die Fernbedienung mit dem orangen Kabel and "Remote 1" anschließen / oder an "Control Unit"?

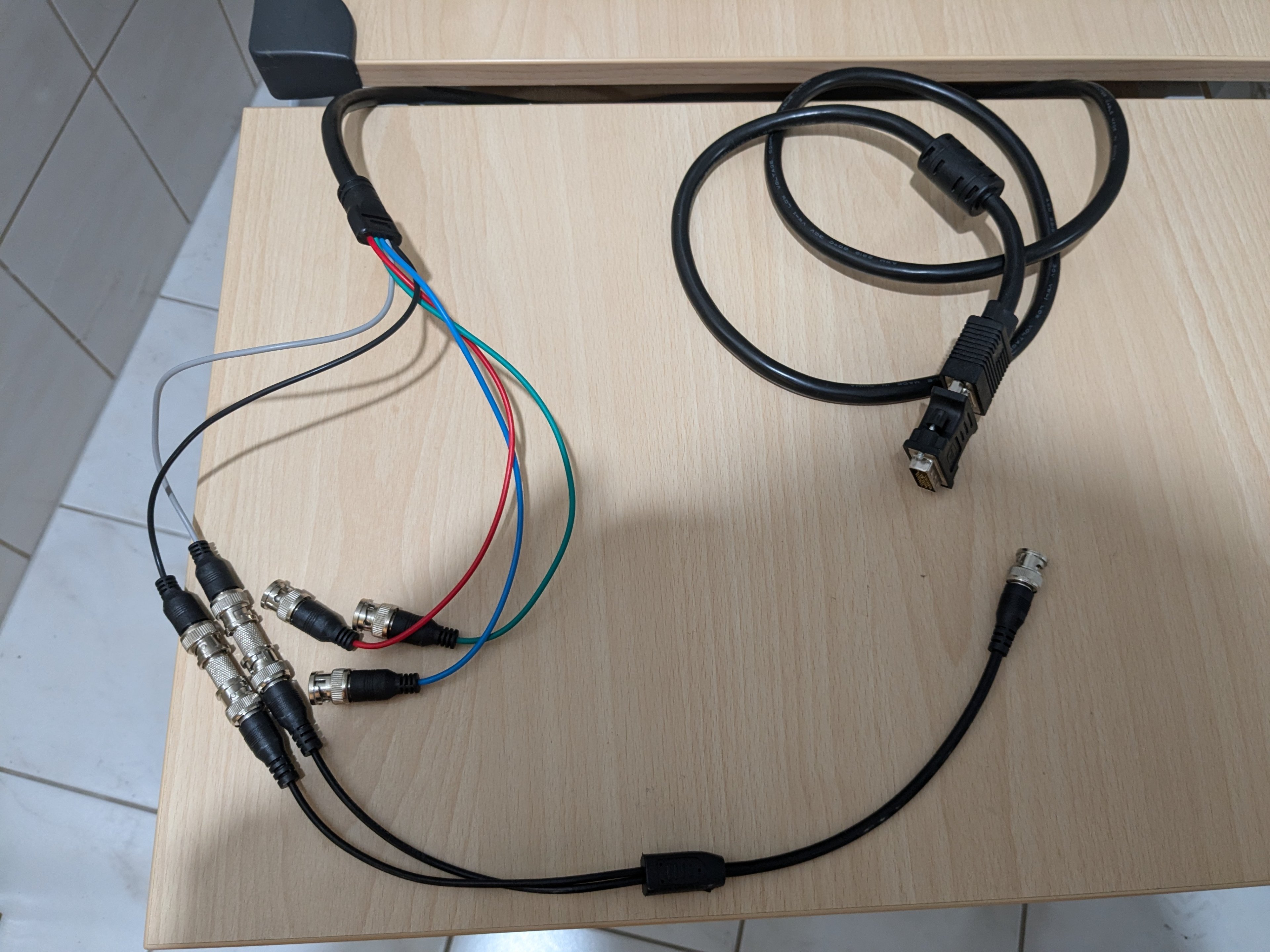

2) Das BNC Kabel (grau und schwarz gebündelt) and "Sync IN" am Analogboard anschließen, natürlich RGB auch an die entsprechenden Anschlüsse dran
- Ich vermute, es ist egal ob an das Analog/Digital Board oder das reine Analog Board..?



[Mayima]

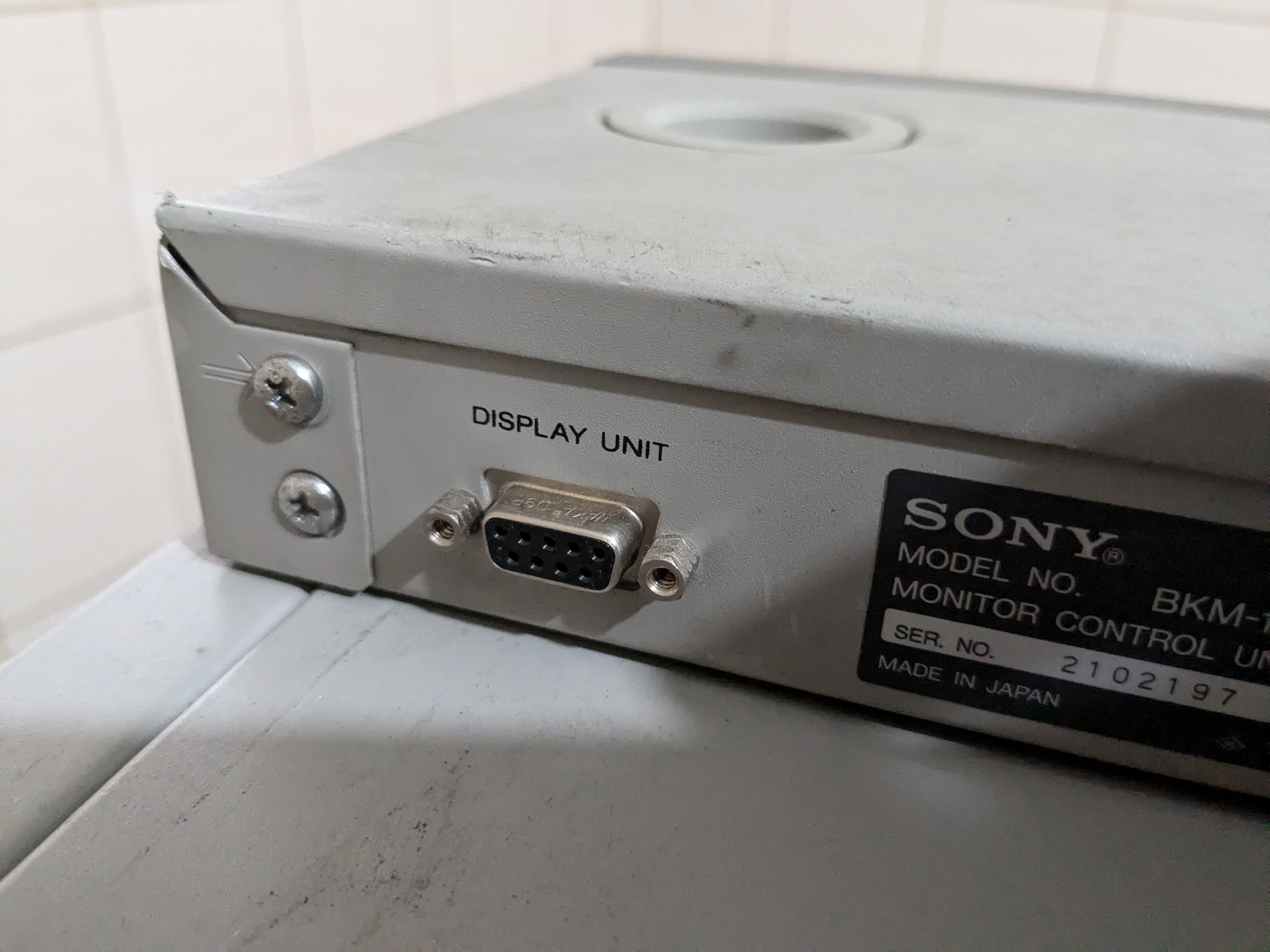

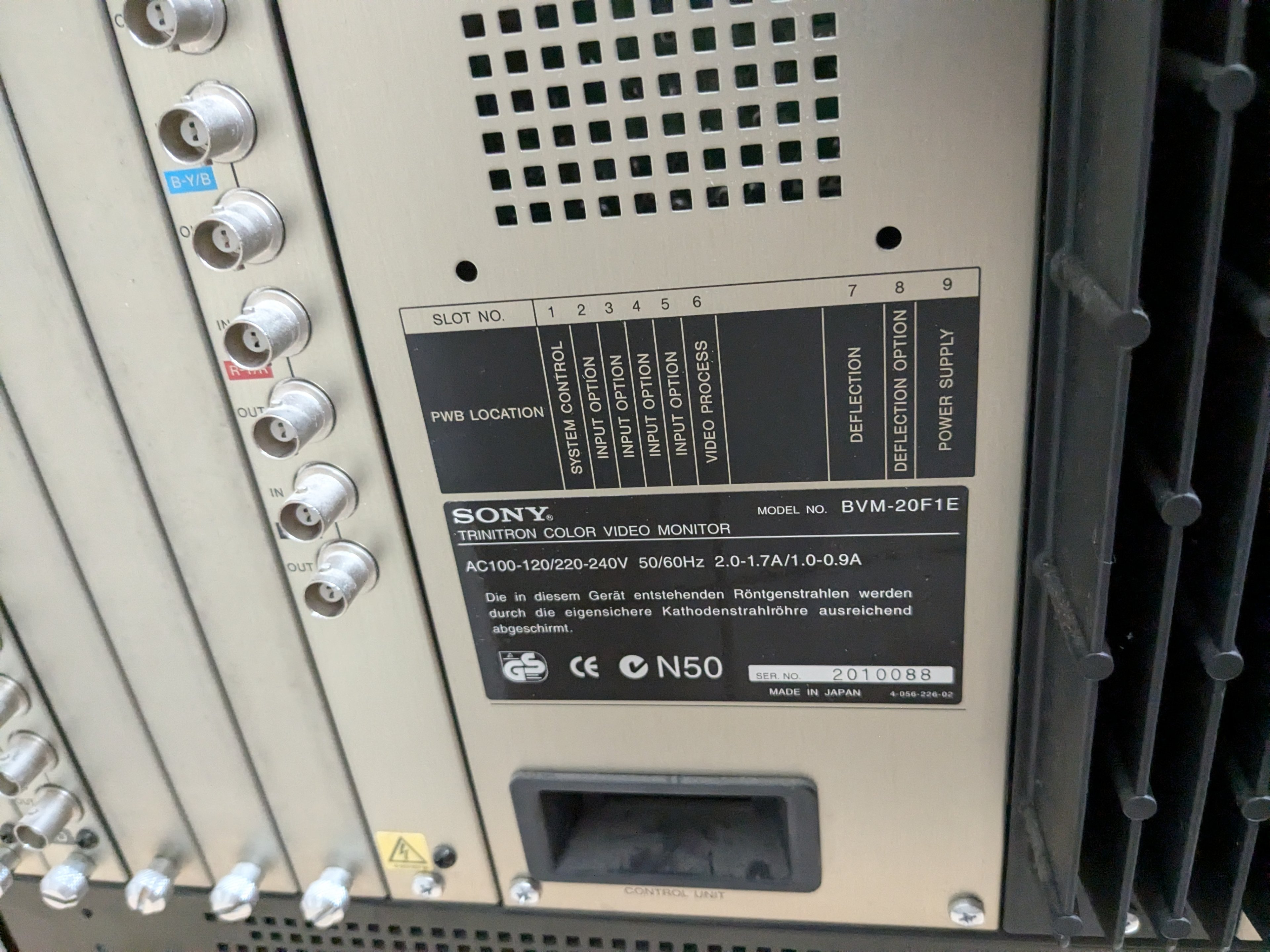

1. Das BKM kommt an den Anschluss "Control Unit"

2. Ich habe das BNC-Kabel am Analogboard (rechts) angeschlossen. Kann aber gut sein, dass es am Ende egal ist, kaputmachen kann man da eigentlich nix.

Das Sync-Signal entsprechend in "Sync in".

Übrigens kann ich das Circuit Board für solche Fragen empfehlen, dort gibt es auch dedizierte Unterforen für CRTs etc.



[GlockMane88]

@Mayima

Okay, habs auch am Analog Board dran.. Habe aber gerade noch gelesen, dass man die BNC-Outs mit 75ohm terminieren soll, um eine Beschädigung der Röhre zu vermeiden.. Habe ich mal bestellt, genau wie einen Adapter von RCA Klinke auf BNC, damit kann man dann anscheinend Component direkt an das Digitalboard anschließen..

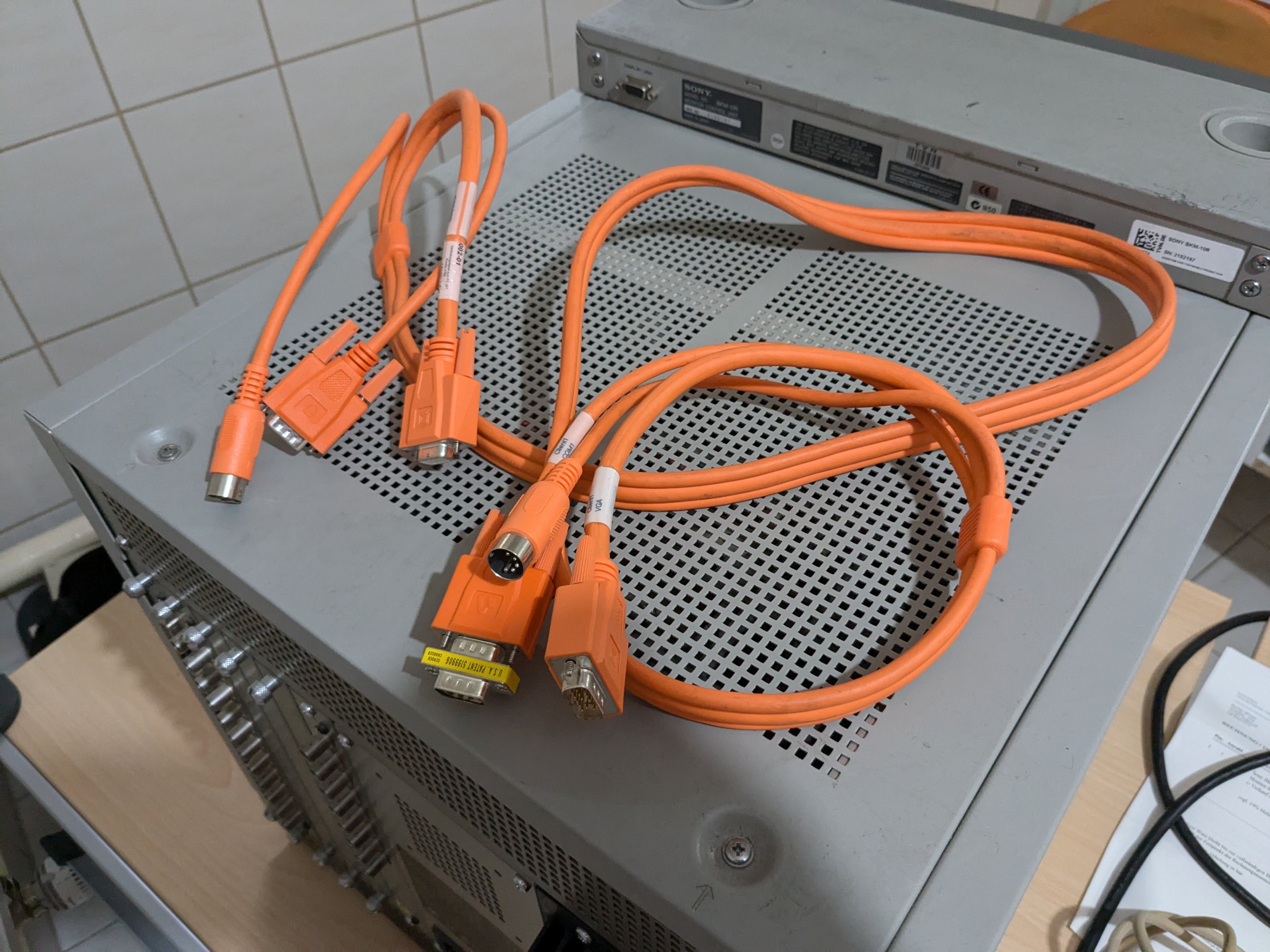

Das orange Kabel hat ja je Seite drei Anschlüsse, COM, VGA und der Runde.. Habe jetzt das "COM" Kabel (da wo auch der Gender Changer dran ist) mit der Control Unit verbunden, passt das?

Und wie ist das im Windows, die Graka macht 15khz Output, aber muss ich da vorher irgendwie die Auflösung einstellen, bevor ich den Monitor anschließe? Hab wirklich große Angst da was zu grillen

Danke für den Tipp mit dem Circuit Board!



[Mayima]

Stimmt, die meisten BVMs erfordern die Verwendung von Terminatoren, ansonsten ist das Bild nicht wirklich brauchbar.

Ich muss gestehen, dass ich meine PVMs bzw. BVMs bisher nur mit einem Mister und nie am PC genutzt habe.

Daher kann ich die Frage zur Auflösung nicht aus eigener Erfahrung beantworten.

Aber ich würde vermuten, dass man mit einer falschen Auflösung nichts beschädigen kann, sondern das Signal einfach "out of range" ist. Im Zweifel aber lieber nochmal recherchieren :-)

Mein Verbindungskabel hat auch nur einen Anschluss, die Verwendung des mit "Com" gekennzeichneten Steckers scheint mir aber plausibel.
