Servus an Alle. 😉

Ich wollte mir "einen" Lautsprecher bauen. Der es von der Lautstärke mit der Soundboks aufnehmen kann.
Komponenten hab ich alle soweit da. Zum Einsatz kommen folgende Teile.

• 2x Gladen SQX 165.3
• 2x Gladen SQX 130
• 4x Gladen Frequenzweiche
• 2x Eton POW 172.2 Compression
• 2x Eton POW 130 Compression
• 1x GLADEN RS-X 12
• 2x Eton Hochtöner
• 2x Gladen Hochtöner
• 1x 4 Kanal Verstärker 400W
• 1x 2 Kanal Verstärker 400W
• 1x Autobatterie 70Ah
• 1x Alpine CDE-196DAB

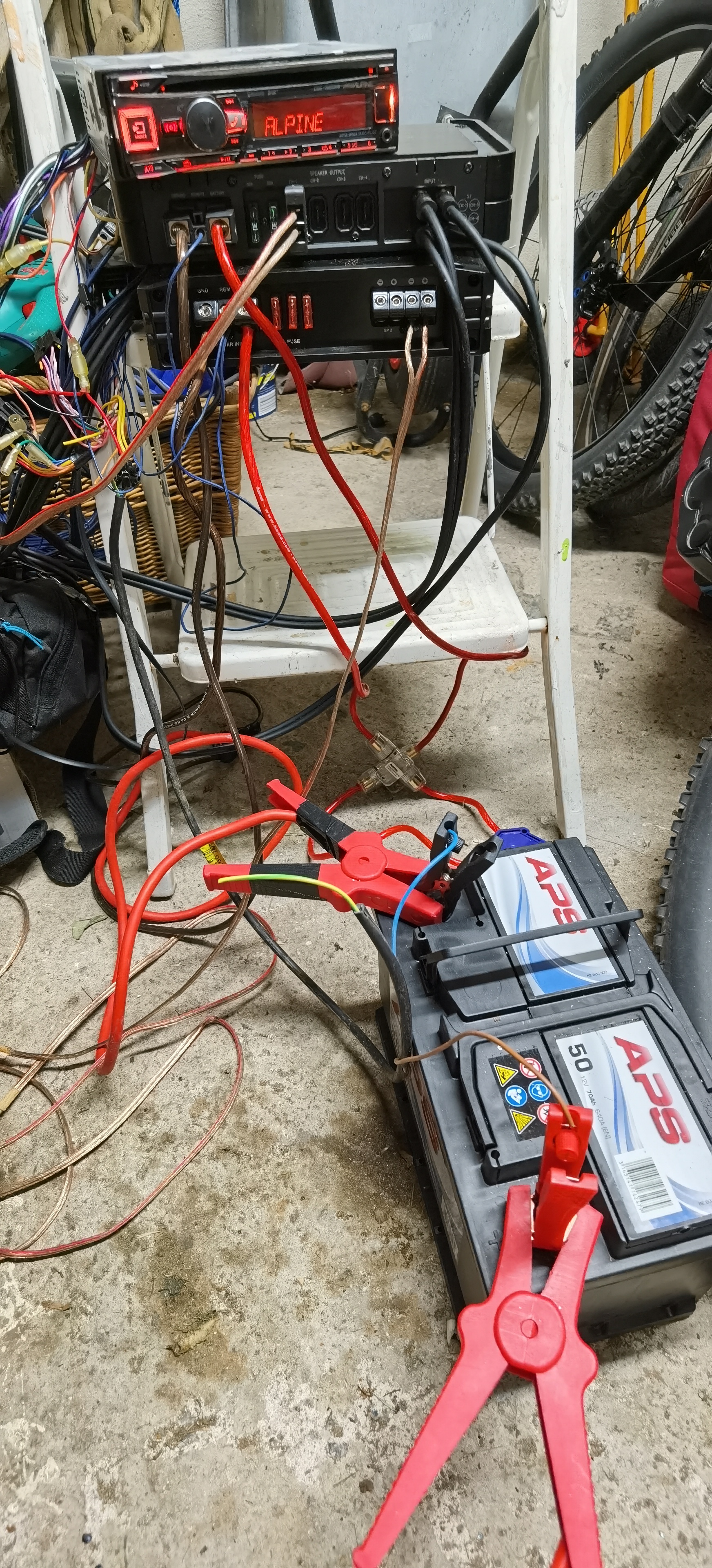

Angeschlossen ist momentan Alles. Es funktioniert auch soweit.
Der Aufbau ist jetzt wie folgt. Pro Frequenzweiche habe ich jetzt einen Hochtöner, einen 165er und einen 130er angeschlossen.

Die Hauptfrage ist das Design. Am liebsten hätte ich gerne alles in einer Kiste. Kann mir aber noch nichts konkretes vorstellen.

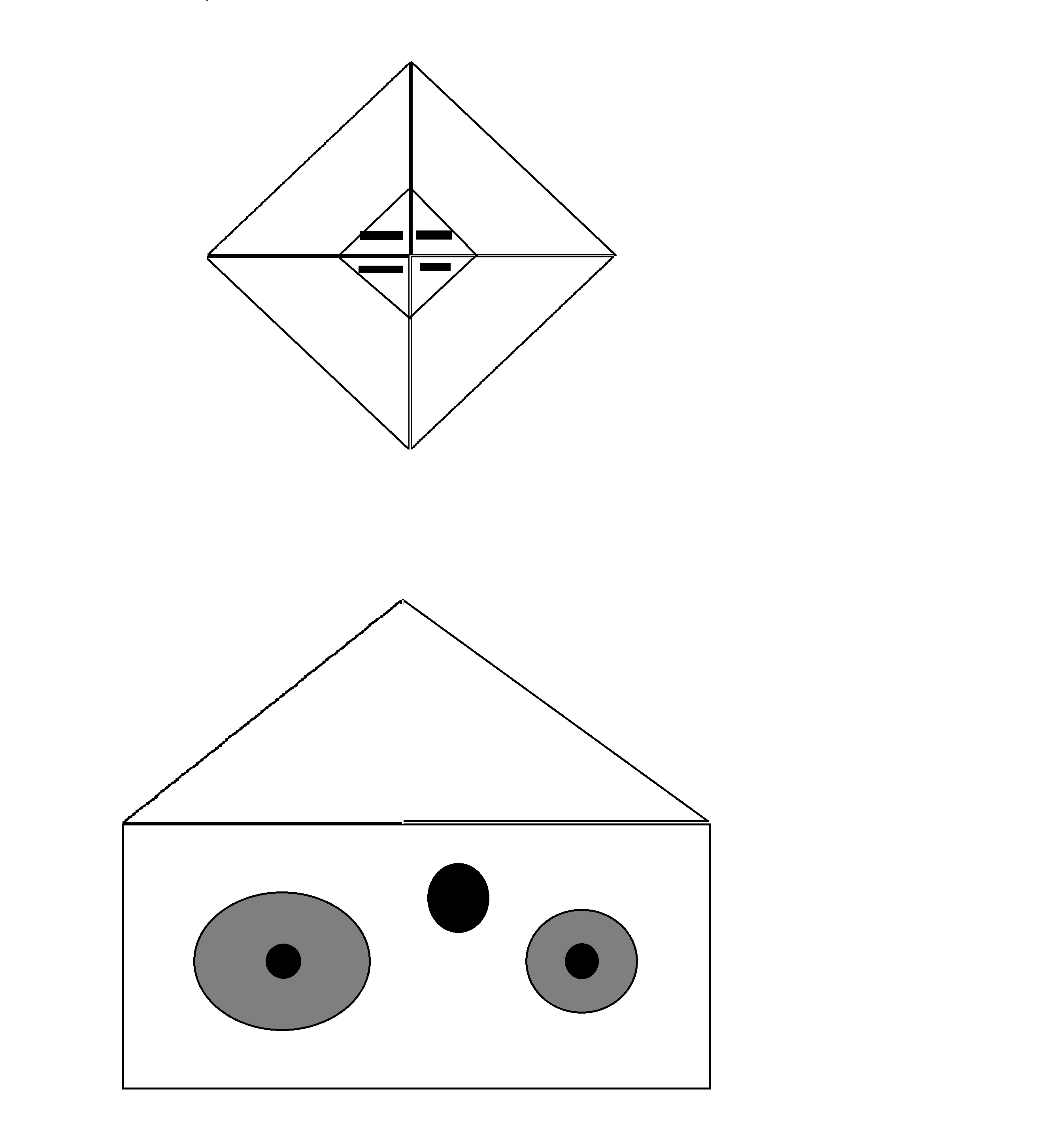

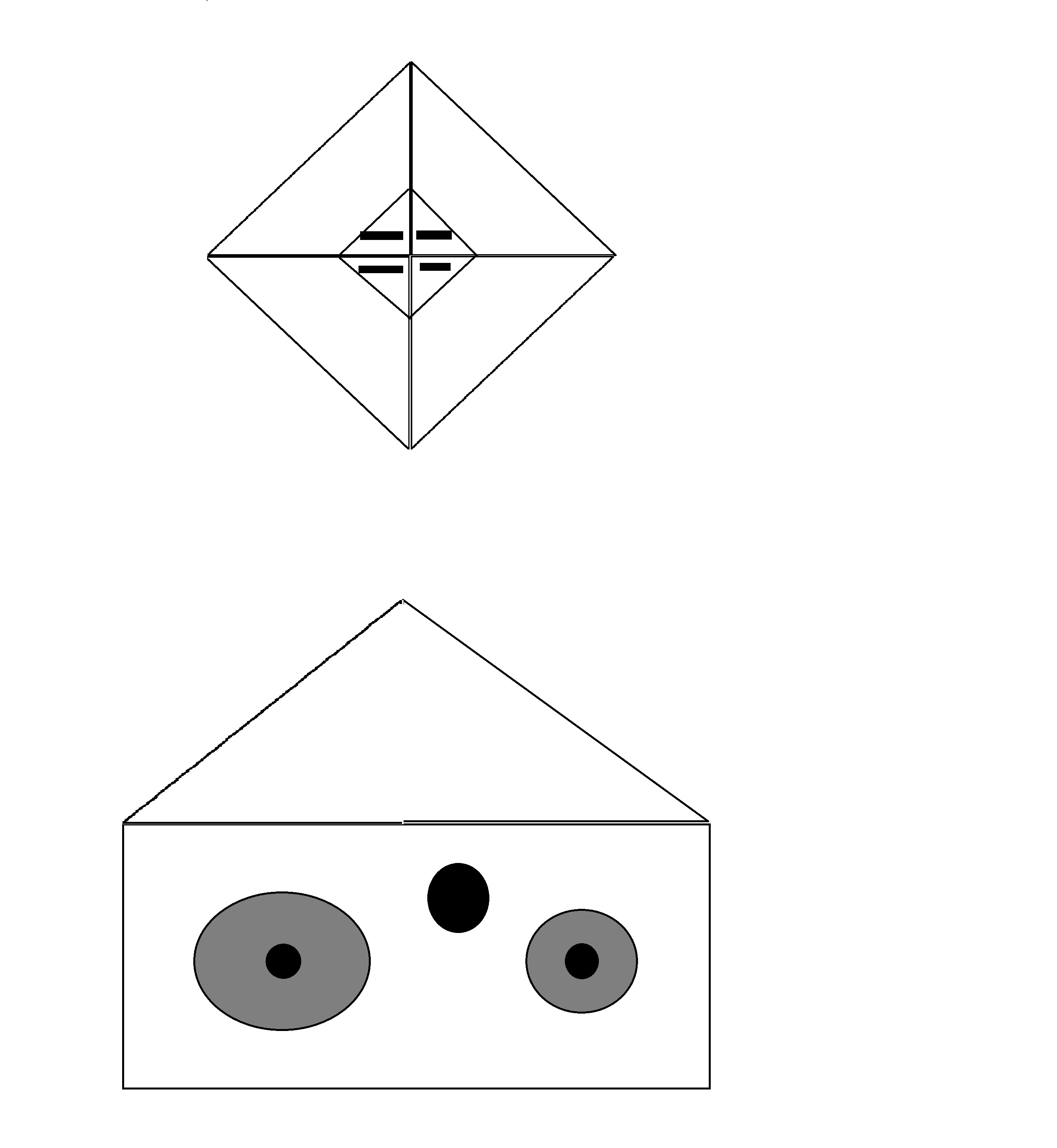

Nur für die Mitteltöner hab ich wenigstens mal eine grobe Vorstellung




Das ist erst mal nur eine Idee. Maße hab ich auch noch nicht konkret.

Werde heute erst mal ein paar Prototypen bauen. Um mich an das korrekte Volumen heranzutasten.
25L pro Box hab ich mal grob angepeilt.

Der Subwoofer soll in min. 45L wenn er ventiliert ist.
Momentan sitzt er noch in einem geschlossenem 32L Gehäuse.

Für Draußen halte ich Bassreflex für die bessere Wahl.
Deshalb braucht er auch ein neues Gehäuse.

Naja jetzt wollte ich einfach mal in die Runde fragen. Nach Verbesserungen, Ideen, usw. 😃
Freu mich auf euer Feedback.



[Tornhoof]

Hast du das schon mal gemacht?
Hast du entsprechende Software um die Frequenzweiche sauber zu berechnen (ich sehe du hast da Fertigweichen vom Hersteller).
Hast du enttsprechendes CAD Programm um das Gehäuse zu berechnen und den Frequenzgang zu berechnen?



[NOTAUS]

Nach Verbesserungen, Ideen, usw.

Schwerlastrollen!
Ist dein Konto übergelaufen oder was ist passiert?



[Tulol]

Tatsächluch haben wir sowas mal delber gebaut, aber nicht aus Neuteilen sondern aus dem was man halt so 'rumliegen' hatte.

Ging ja nicht um 1a* Tonqualitöt für Autiophile.
Sollte nur ordentlich Bums haben und hinreichend Pegelfest sein.



[Tzk]

Pro Frequenzweiche habe ich jetzt einen Hochtöner, einen 165er und einen 130er angeschlossen.

Für mich ist die Hauptfrage warum du diese Teile so wählst. Insbesondere in Kombination mit einer 400W Endstufe...

So generell würde ich mir erstmal überlegen, wie ich die gewünschte Lautstärke bei gutem Wirkungsgrad (und damit guter Laufzeit) hinbekomme. Daraus ergibt sich dann das Volumen und die Bauweise (geschlossen, ventiliert, Horn, Bandpass) zwangsläufig.

Hast du enttsprechendes CAD Programm um das Gehäuse zu berechnen und den Frequenzgang zu berechnen?

Für den Anfang reicht Basscad, die TSP gibts ja bei Gladen im Datenblatt.



[baytheway]

Hast du enttsprechendes CAD Programm um das Gehäuse zu berechnen und den Frequenzgang zu berechnen?

Nein halte ich jetzt auch nicht für zwingend Notwendig.

Schwerlastrollen!

Soll später mit einem Fahrradanhänger transportiert werden. Da gehen min. 40Kg.

Sollte nur ordentlich Bums haben und hinreichend Pegelfest sein.

Genau Das. 😉

Für mich ist die Hauptfrage warum du diese Teile so wählst. Insbesondere in Kombination mit einer 400W Endstufe.

Weil ich die Teile da habe.

So generell würde ich mir erstmal überlegen, wie ich die gewünschte Lautstärke bei gutem Wirkungsgrad (und damit guter Laufzeit) hinbekomme.

Lautsprecher haben doch immer einen schlechten Wirkungsgrad. Mit einem halbwegs passendem Gehäuse.
Wird es eben nicht noch schlechter. Laufzeit ist auch erstmal Wurst. Ist draußen ohne feste Position sowieso nicht realisierbar.

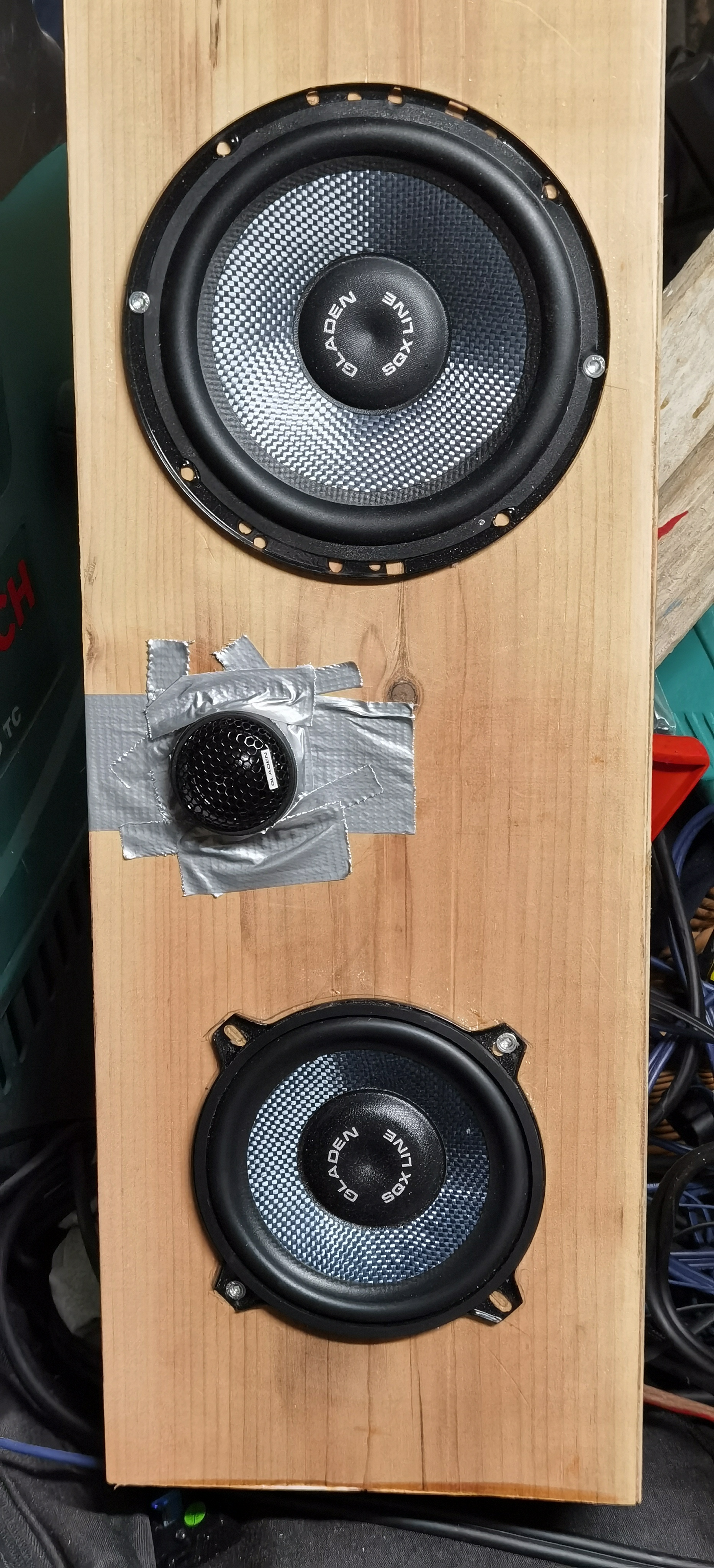

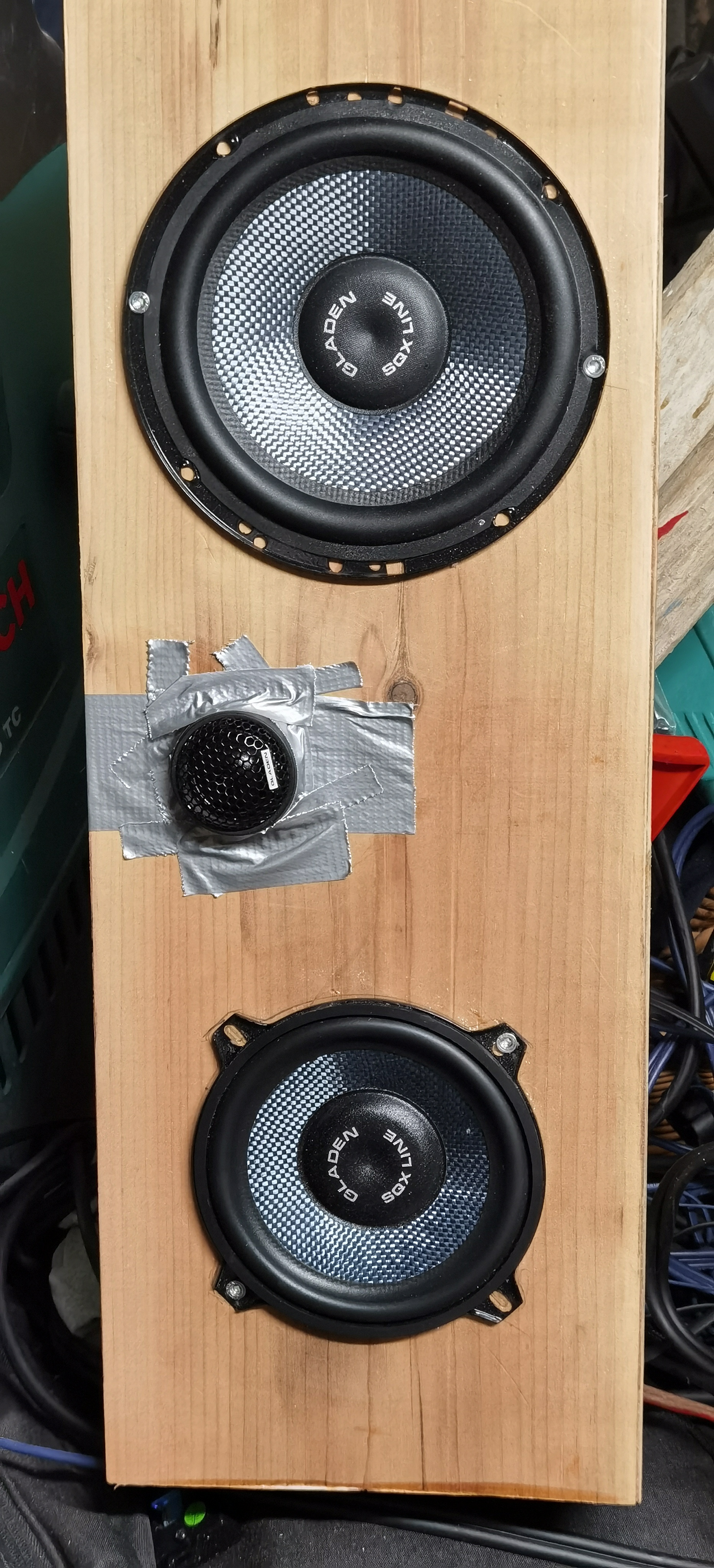

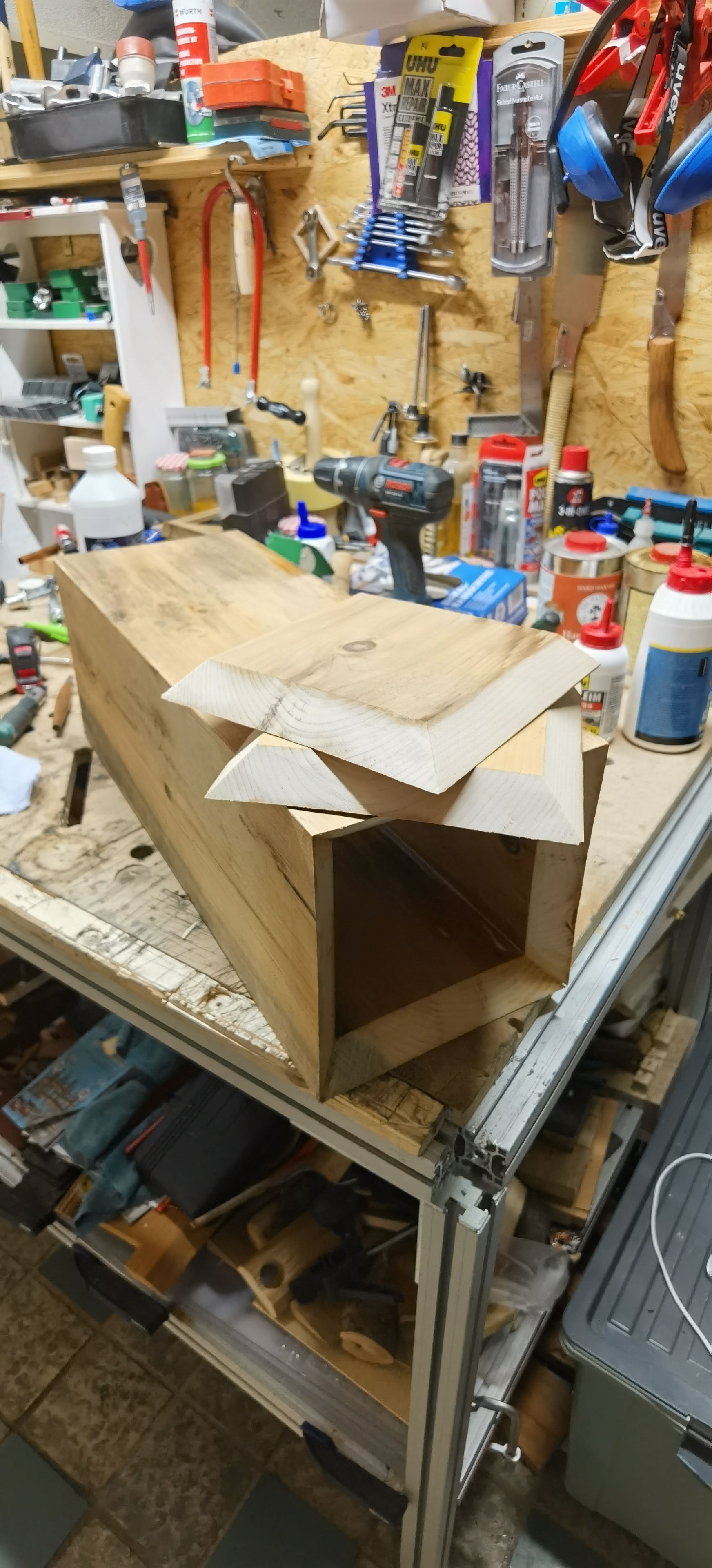

Habe den ersten Prototypen fertig gestellt. Ist jetzt aber nur knapp 13L groß geworden. Lautsprecher Anordnung wie in meiner Skizze.

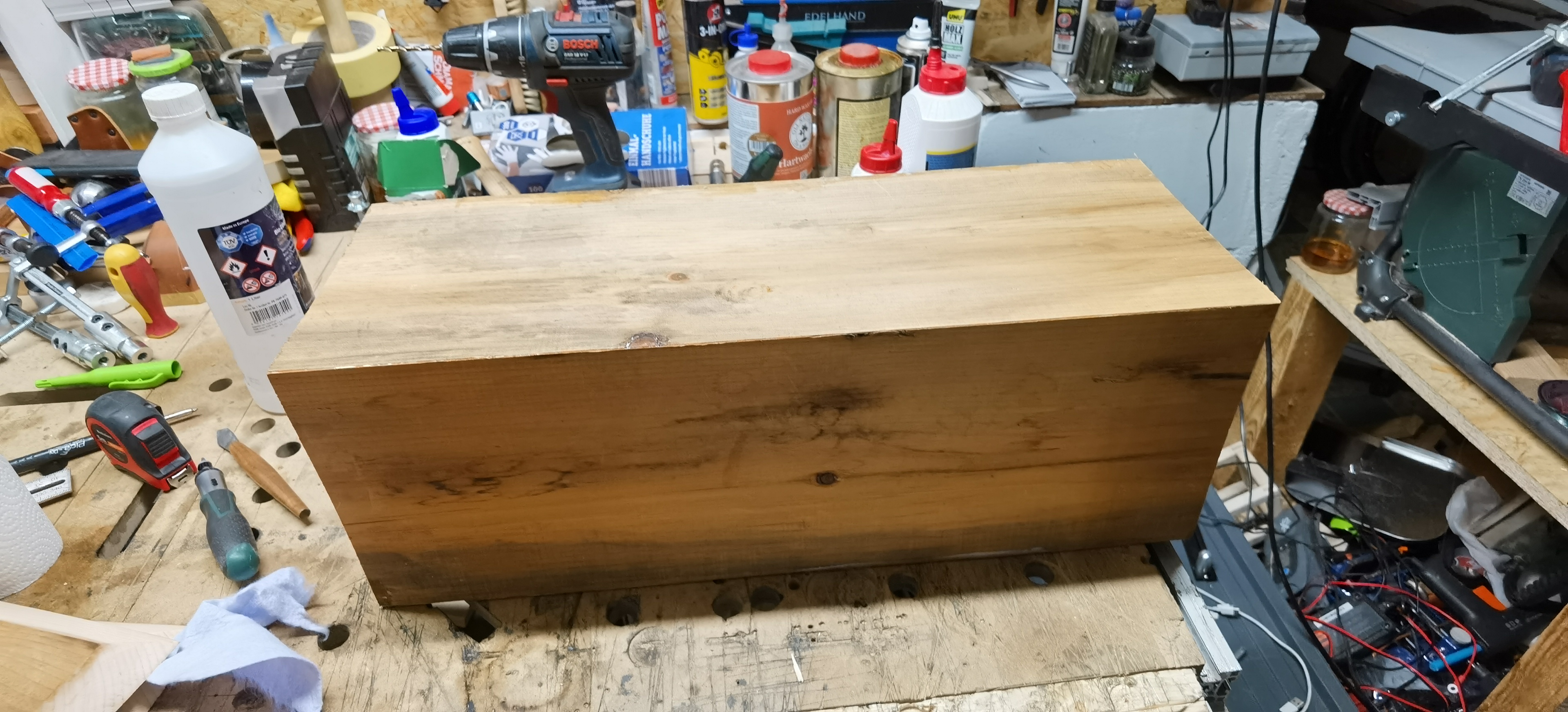

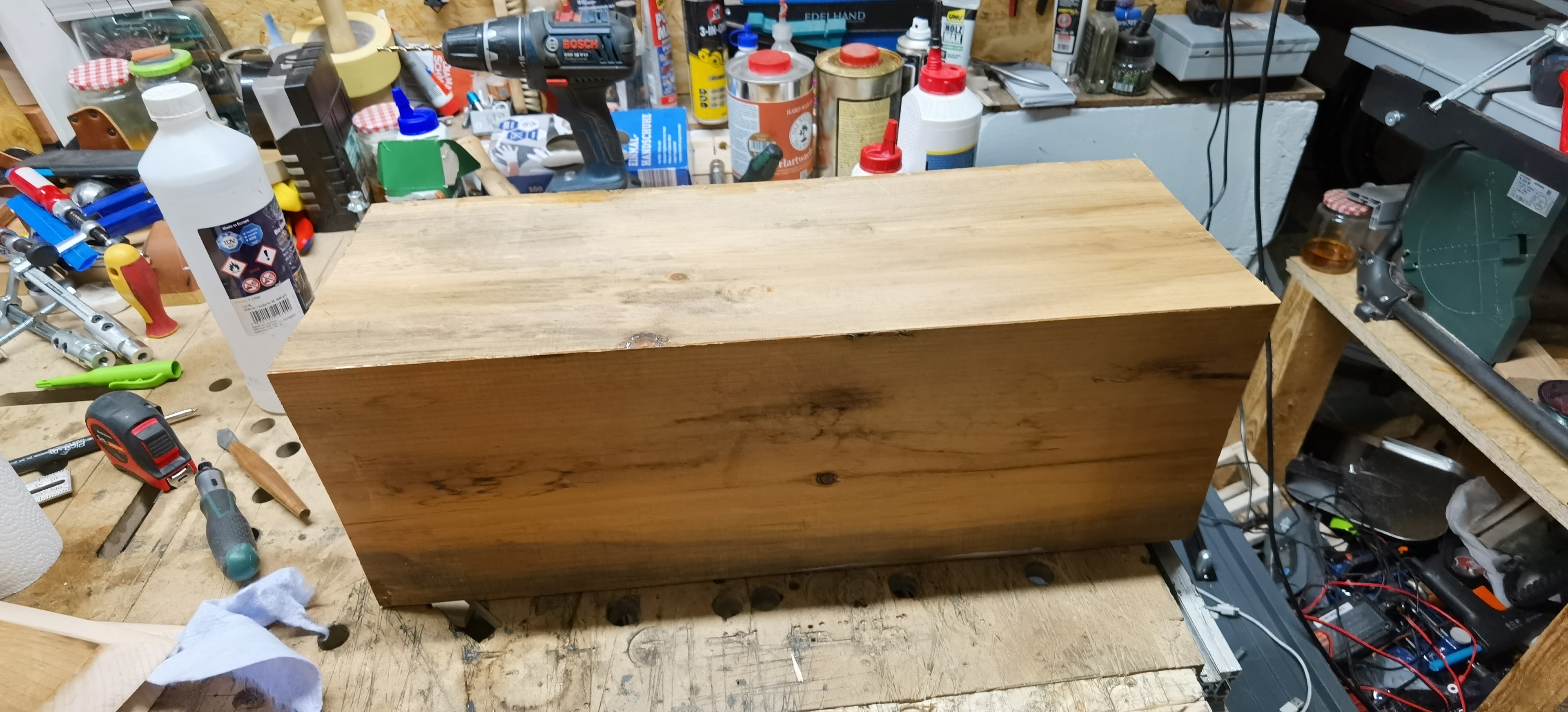

Testbox ist aber Quadratisch. 60cm x 20cm x 20cm. Aus 24mm starker Weymouth-Kiefer.

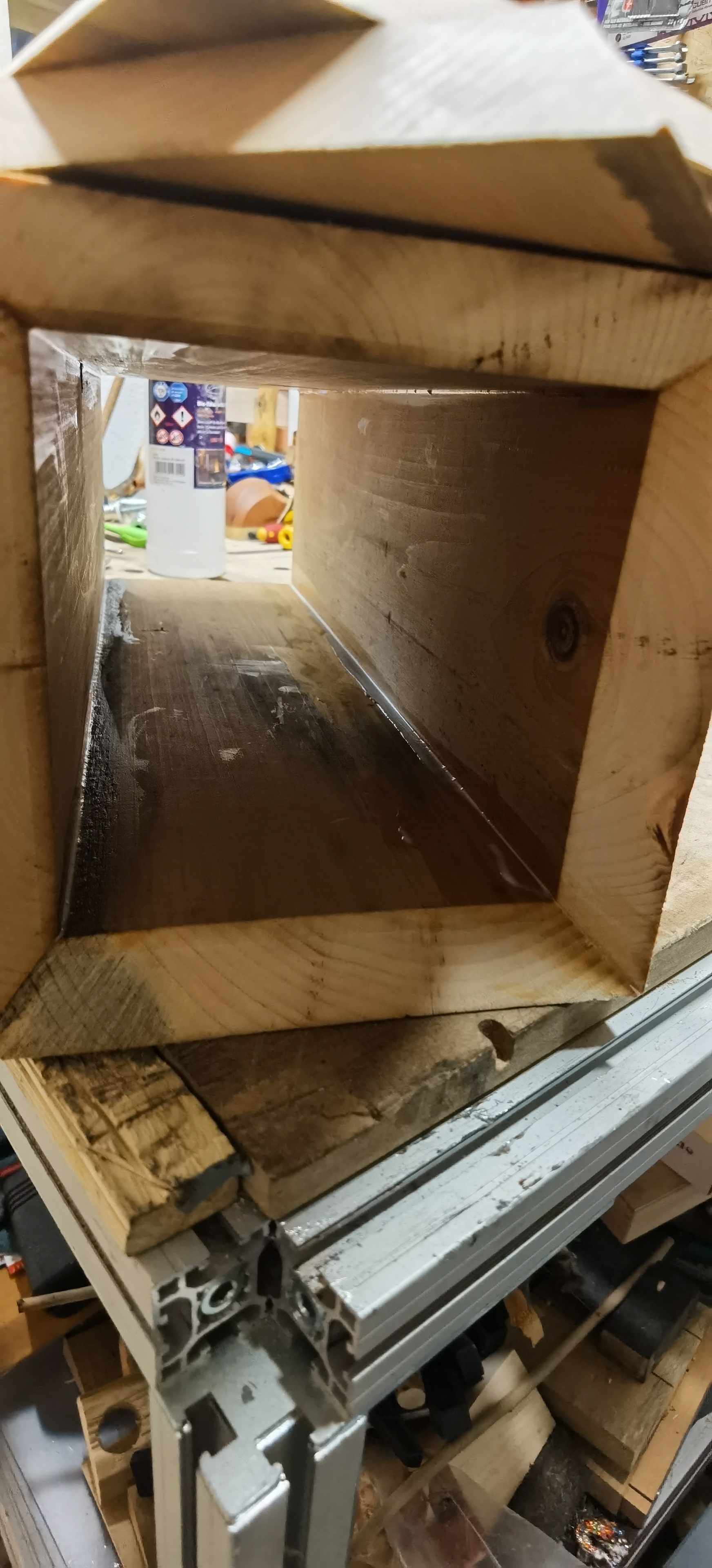

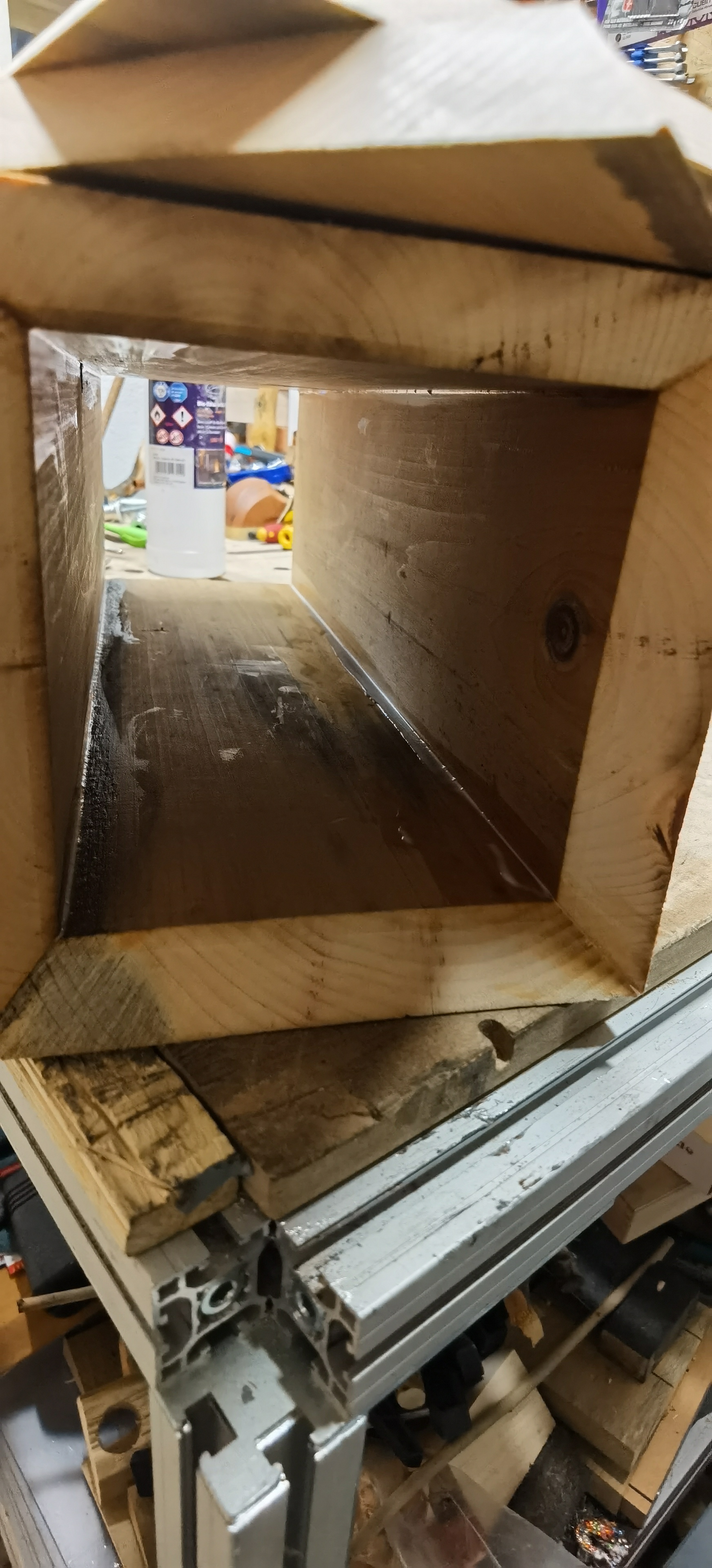

Wurde mit den Gladen Lautsprechern getestet. War sehr laut. Klanglich ganz gut. Nur einen Port bräuchten sie noch.

Vom ersten testen her. Würde ich eventuell auch auf die Eton Lautsprecher verzichten.



[Tzk]

Laufzeit ist auch erstmal Wurst. Ist draußen ohne feste Position sowieso nicht realisierbar.

Da hast du mich missverstanden bzw. ich mich blöd ausgedrückt. Ich meinte die Akkulaufzeit. Wenn der Lautsprecher einen besseren Wirkungsgrad hat, brauchst du weniger elektrische Leistung für die gleiche Lautstärke und damit läuft es an der Autobatterie länger. Wie viel das letztendlich ausmacht wäre eine andere Frage...



[Tulol]

Naja, ne 100Ah Autobatterie(eigentlich sinds ja Akkus) hats bereits für um die 90€

Das hällt dann schon ne ganze weile.
Selbst wenn die ganze Konstruktion (unrealistisch hohe) 100w konstantleistungsaufnahme hätte, hätte man rund 10Std nonstop "Spaß".

Aufladen kannste die dann über Nacht/Tag, je nach dem^^

Finde ich Okay.



[Tuetensuppe]

Praktisch, die Box kann man gleich als Sitzbank verwenden.
Oder als Ständer für Blumentöpfe

Als Jugendliche hatten wir sowas auch mal gebaut, um einen Steinbruch zwecks Feier zu beschallen. War sehr laut und hat viel Bumm Bumm gemacht, aber am Ende waren die Membrane futsch.



[Sound-Fuzzy]

Aus 24mm starker Weymouth-Kiefer.

Warum so dick? Für ein mobiles Projekt mMn völlig unnötig und zu schwer, zumal bei der Größe selbst reine Subwoofer mit 20-21mm auskommen. Hier hätten es wohl auch 16mm MDF getan.



[baytheway]

Warum so dick? Für ein mobiles Projekt mMn völlig unnötig und zu schwer

Das Holz ist circa halb so schwer wie MDF. Außerdem hab ich das auf Lager.


Der 2 Prototyp besteht aus MDF 14mm, OSB 12mm und einer Querstrebe aus 24mm Weymouth-Kiefer.
