ssd M2 wird über USB Adapter nicht erkannt

[Hauro]

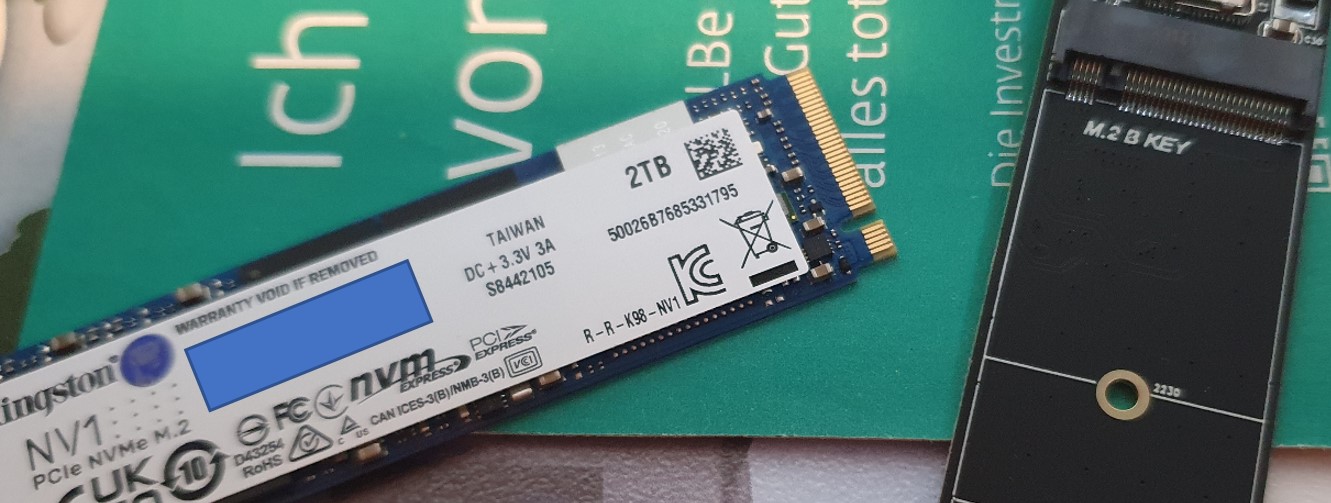

Habe eine Kingston 2TB m.2 Platte hier verbaut

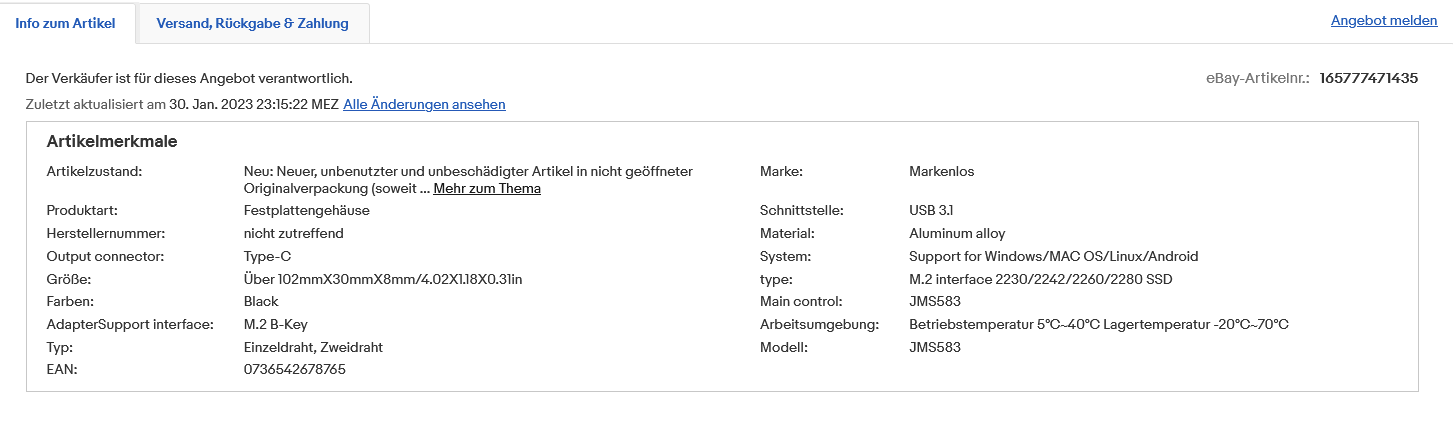

https://www.ebay.de/itm/16577747143...tlJomgQPS&var=&widget_ver=artemis&media=EMAIL

B key NGFF Externes SSD Gehäuse USB 3.1 PCIe Festplattengehäuse Adapter Type C

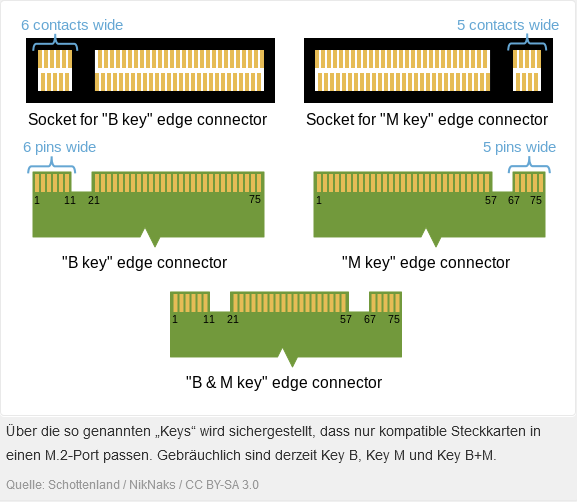

Die Kingston sollte nicht in den Socket passen, da z.B. die Kingston NV2 PCIe (NVMe) 4.0 SSD einen M-Key und das Gehäuse einen B-Key hat.

[Quelle: Schottenland / NikNaks / CC BY-SA 3.0]

Siehe auch M.2 | de.wikipedia.org



[bisy]

Habe eine Kingston 2TB m.2 Platte hier verbaut

Welche genau?

Der Adapter geht ja nur für M.2 PCIe SSDs.
Ist das ne M.2 SATA SSD, geht es natürlich nicht mit dem Adapter



[Christian123456]

Puh, o.k. das erklärt die fehlende Funktion, aber hoffentlich habe ich da nix vergurkt und geschrottet :-(
Gepasst hat die Festplatte und die PIN Anzahl sah gleich aus mit 5 wobei auf der Rückseite nur die 4 zu sehen sind.

Welche günstige Gehäuse kann man denn nehmen?



[Hauro]

Beim Gehäuses auf die Schnittstelle, das Protokoll, Format und Größe der SSD achten:

• ASMedia ASM2364- 1x M.2 (PCIe 3.0 x4, NVMe), 1x USB3.2 Gen2x2
  • RaidSonic Icy Box IB-1922MF-C32, USB-C 3.2 (60792)
    • M-Key PCIe 3.0 x4 (NVMe). 22x 30/42/60/80 mm, bis 2 TB
  • RaidSonic Icy Box IB-1916M-C32, USB-C 3.2 (60729)
    • M-Key PCIe 3.0 x4 (NVMe), 22x 80 mm, bis 2 TB
• JMicron JMS583 - 1x M.2 (PCIe 3.0 x2, NVMe), 1x USB 3.2 Gen 2
  • RaidSonic Icy Box IB-1817Ma-C31, USB-C 3.1 (60612)
    • M-Key PCIe 3.0 x2 (NVMe), 22x 30/42/60/80 mm, bis 2 TB
  • RaidSonic Icy Box IB-1817M-C31, USB-C 3.1 (60509)
    • M-Key PCIe 3.0 x2 (NVMe), 22x 30/42/60/80 mm, bis 2 TB
  • RaidSonic Icy Box IB-1816M-C31, USB-C 3.1 (60482)
    • M-Key PCIe 3.0 x2 (NVMe), 22x 30/42/60/80 mm, bis 2 TB
• Realtek RTL9210B - 1x M.2 (PCIe 3.0 x2, NVMe) oder 1x M.2 SATA (AHCI), 1x USB 3.2 Gen 2
  • SSD Gehäuse USB 3.2 Gen 2 zu M.2 PCIe (NVMe) / SATA (AHCI) | CSL
    • M-Key PCIe 3.0 x? (NVMe), B+M-Key SATA (AHCI) SSD, 22x 30/42/60/80 mm, bis 2TB
  • InLine USB3.2 Gen2 M.2 PCIe NVMe & SATA SSD Gehäuse | InLine
    InLine USB3.2 Gen2 M.2 PCIe NVMe & SATA SSD Gehäuse (00031H)
    • M-Key PCIe (NVMe), B+M-Key SATA (AHCI SSD, 22x 42/60/80 mm, bis ?TB
  • RaidSonic Icy Box IB-1817MC-C31, USB-C 3.1 (60913)
    • M-Key PCIe 3.0 x2 (NVMe), B+M-Key SATA III (AHCI) SSD, 22x 30/42/60/80 mm, bis 2TB

Weitere

Fantec NVMe31 light M.2 NVMe SSD-Case schwarz, USB-C 3.1 (2496)
FANTEC NVMe31-light - NVMe SSD-Gehäuse USB 3.1 Gen. 2

• M-Key / B+M-Key PCIe 3.0 x? (NVMe), 22x 30/42/60/80 mm, bis ?TB



[lucabrsi]

Hallo, ich habe mir diesen Adapter gekauft, doch leider wird meine Festplatte nicht erkannt. Habe ich bei der Auswahl was falsch gemacht, oder hat der Adapter einen weg?

https://www.amazon.de/Gehäuse-Beike...prefix=m.2+pcie+ssd+enclosure,aps,103&sr=8-19



[Hauro]

Hallo, ich habe mir diesen Adapter gekauft, doch leider wird meine Festplatte nicht erkannt.

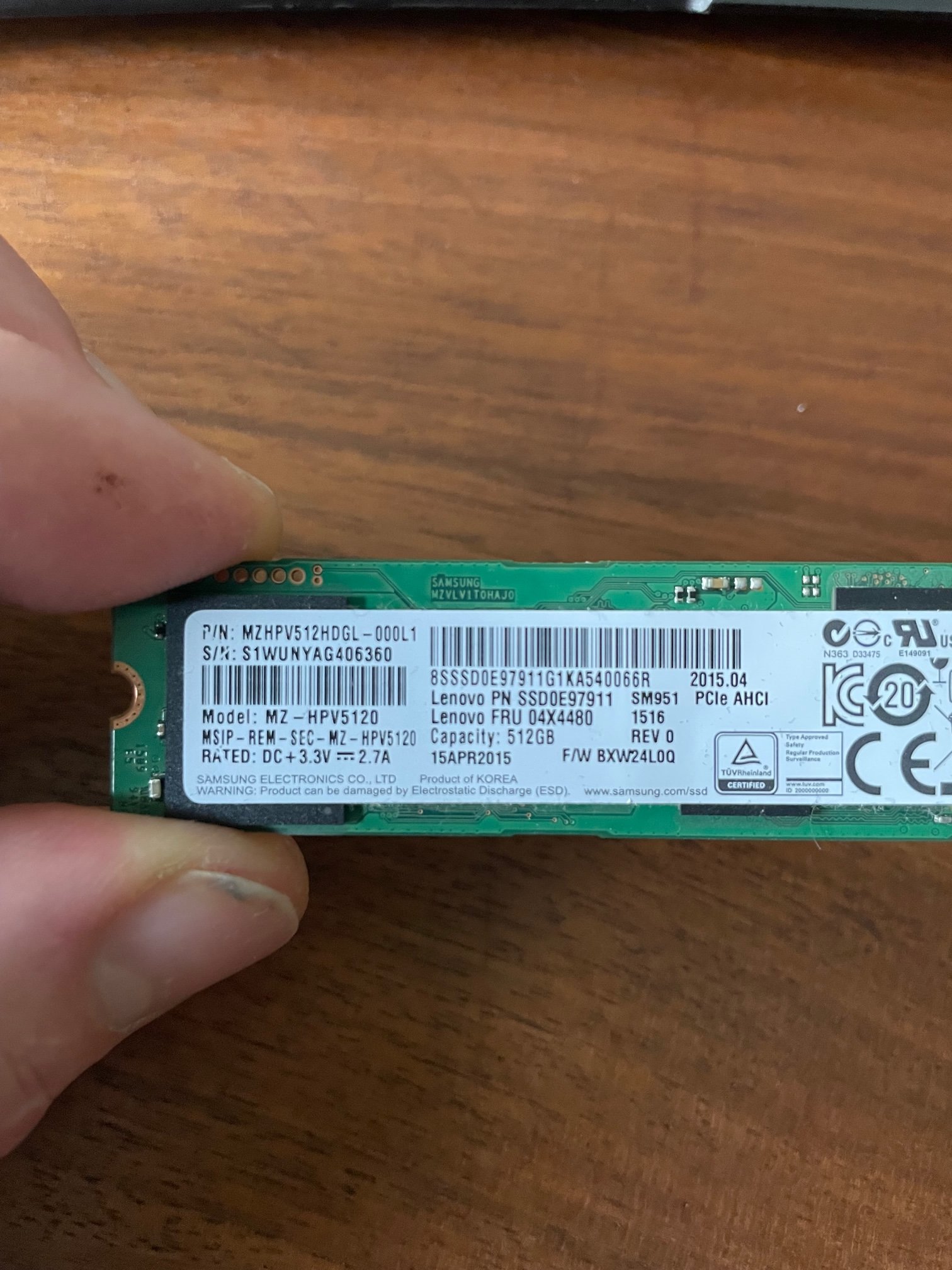

SM951 PCIe AHCI

Die SSD verwendet als Schnittstelle PCIe aber als Protokoll AHCI statt NVMe. siehe untere Tabelle. Diese gab es eine Zeit lang. Gewöhnlich sind PCIe (NVMe) oder SATA (AHCI) SSDs:

Schnittstelle	Protokoll
PCIe	NVM Express (NVMe)
PCIe	Advanced Host Controller Interface (AHCI)
SATA	Advanced Host Controller Interface (AHCI)

Außer der physikalischen Schnittstelle brauchen SSDs ein Protokoll, mit dem sie angesprochen werden. Das bei SATA-SSDs verwendete Advanced Host Controller Interface (AHCI) stammt aus der Zeit, als Festplatten das am weitesten verbreitete Speichermedium waren. AHCI organisiert die Anfragen der CPU in einer Warteschlange, die bis zu 32 Einträge aufweisen kann. Die Firmware der Festplatte arbeitet diese so ab, dass sie den Kopf möglichst wenig bewegen muss. Für SSDs spielt dies naturgemäß keine Rolle, da diese keine bewegten Teile aufweisen.

[Quelle: FAQ zu SSDs: Was man über Solid State Disks wissen muss.]

Produkt	SM951 (128 GB)	SM951 (256 GB)	SM951 (512 GB)	SM951 (128 GB)	SM951 (256 GB)	SM951 (512 GB)
Schnittstelle (logisch)	AHCI	AHCI	AHCI	NVME	NVME	NVME
Schnittstelle (elektrisch)	PCI-E 3.0 × 4	PCI-E 3.0 × 4	PCI-E 3.0 × 4	PCI-E 3.0 × 4	PCI-E 3.0 × 4	PCI-E 3.0 × 4
Controller	Samsung UBX	Samsung UBX	Samsung UBX	Samsung UBX	Samsung UBX	Samsung UBX
Cache	256 MiB	512 MiB	512 MiB	256 MiB	512 MiB	512 MiB
Sequenziell Lesen (MB/s)	2.000	2.150	2.150	2.000	2.150	2.150
Sequenziell Schreiben (MB/s)	600	1.200	1.500	650	1.260	1.550
IOPS (Lesen)	90.000	90.000	90.000	300.000	300.000	300.000
IOPS (Schreiben)	70.000	70.000	70.000	83.000	100.000	100.000
Garantie	3 Jahre (für OEMs)	3 Jahre (für OEMs)	3 Jahre (für OEMs)	3 Jahre (für OEMs)	3 Jahre (für OEMs)	3 Jahre (für OEMs)

[Quelle: PCI-Express-SSD Samsung SM951 im Test]



[Salierfähig]

Der USB Adapter soll aber nach Beschreibung NVMe und SATA M.2 unterstützen. Das Gehäuse kenne ich nicht, also weiß ich leider nicht wo genau das Problem liegen könnte.



[lucabrsi]

Kannst du mir ein Gehäuse für meine Festplatte empfehlen?

Ergänzung (18. Februar 2023)

Habe mich nochmal umgeschaut und diesen Adapter gefunden:

https://www.amazon.de/M-Key-vertika...772&sprefix=m.2+ahci+pcie+sm951,aps,95&sr=8-5

Könnte mir jemand bestätigen, dass der passend für meine SSD ist?



[Hauro]

Könnte mir jemand bestätigen, dass der passend für meine SSD ist?

NGFF M-Key NVME AHCI SSD auf PCI-E 3.0 1x x1 Vertikaler Adapter für XP941 SM951 PM951 960 EVO SSD
Eigenschaften: 1.M Key M.2 NGFF SSD auf PCIe X1 Adapter.

Sollte damit funktionieren.

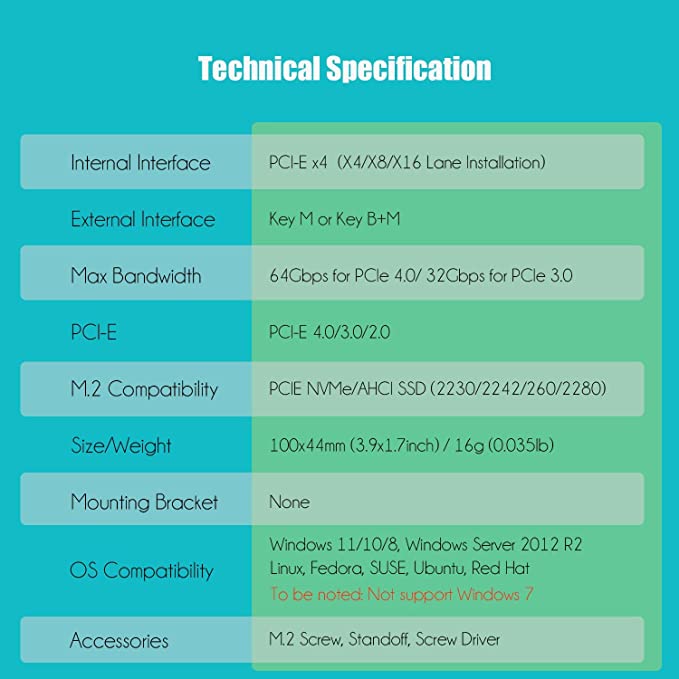

glotrends NVME Adapter PCIe M.2 NVME oder AHCI SSD auf PCIE 3.0 | 4.0 Adapterkarte für Key M 2230, 2242, 2260, 2280 Größe M.2 SSD, unterstützt PCIe x4 x8 x16 Slot

Unterstützt 2T/4T Kapazität M.2 PCIe (NVMe/AHCI) SSD, unterstützt 2230/2242/2260/2280 Größe



[lucabrsi]

Danke! Ist der Adapter in deinem Link besser besser, bzw. würdest du mir den eher empfehlen?



[Hauro]

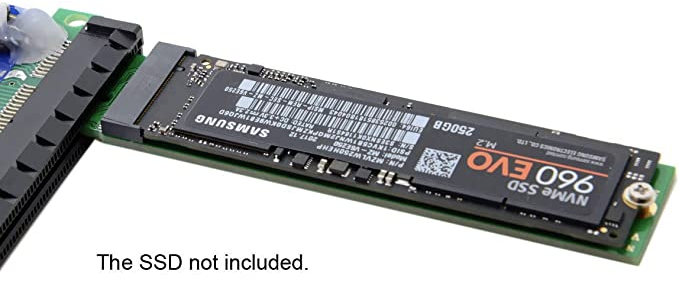

Die SSD steht halt nicht im 90° Winkel vom PCIe-Slot ab.

vs.

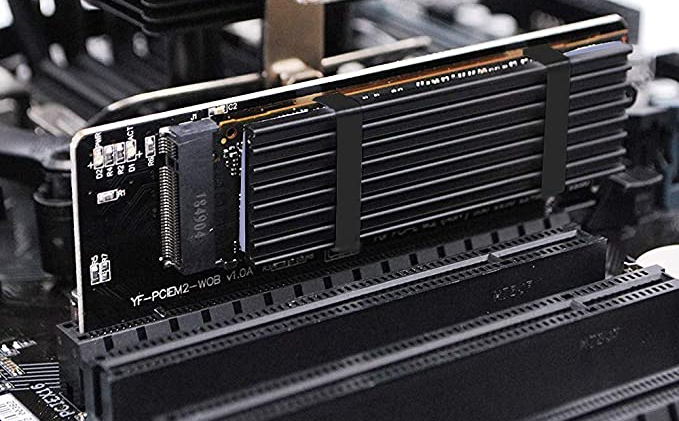

Hier ein anderer, von dem das obere Bild ist:

NVME Adapter PCIe x16 mit Kühlkörper, 6amLifestyle M.2 NVME oder AHCI SSD auf PCIE 3.0 | 4.0 Adapterkarte für Key M 2230, 2242, 2260, 2280 Größe M.2 SSD, unterstützt PCIe x4 x8 x16 Slot

Hinweis: Unterstützt M.2 M-Schlüssel, NVMe- oder AHCI-Protokoll, nur PCIe-basierte SSD, unterstützt KEINE SATA-basierten M.2-SSD

Benötigen beide einen PCIe x16 Slot.

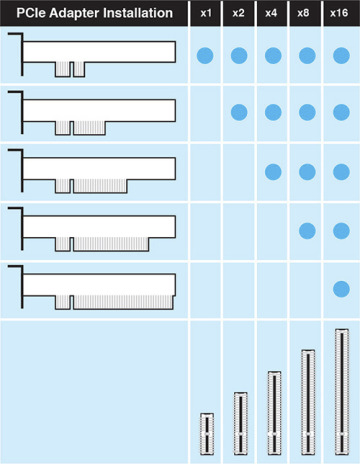

[Quelle: PCIe (Peripheral Component Interconnect Express) | On the Motherboard | Pearson IT Certificat]


Der Slot kann aber mit vier, acht oder 16 PCIe-Lanes angebunden sein.



[lucabrsi]

Die SSD steht halt nicht im 90° Winkel vom PCIe-Slot ab.

Anhang anzeigen 1326717

vs.

Anhang anzeigen 1326720

Hier ein anderer, von dem das obere Bild ist:

NVME Adapter PCIe x16 mit Kühlkörper, 6amLifestyle M.2 NVME oder AHCI SSD auf PCIE 3.0 | 4.0 Adapterkarte für Key M 2230, 2242, 2260, 2280 Größe M.2 SSD, unterstützt PCIe x4 x8 x16 Slot



Benötigen beide einen PCIe x16 Slot.

Anhang anzeigen 1326723
[Quelle: PCIe (Peripheral Component Interconnect Express) | On the Motherboard | Pearson IT Certificat]


Der Slot kann aber mit vier, acht oder 16 PCIe-Lanes angebunden sein.

ach so, okay, das hat mich erstmal nicht interessiert, ist eine einmalige Sache. Gefällt mir aber so besser, da hast du recht! Vielen Dank nochmal und schönes Wochenende noch!
