ssd wahl für ThinkPad t480

[Nikwalter]

Hallo zusammen, habe für einen freund ein thinkpad t480 bestellt.
Dieser hat ein m2 Zusatzsteckplatz für ein wwan modul wo man auch eine ssd einsetzen darf/kann.
Habe jetzt 2 ssds bestellt die beide wohl nicht auf den Steckplatz passen, anscheinend bin ich mittlerweile zu alt für das zeug.
Die erste war ne sata m2 2242, die hat aber zwei kerben im Anschluss, scheint nicht richtig zu sein.
Die zweite war ne pcie m2 ssd 2242 mit m key, passt auch nicht. Kann einer mal auf die Fotos gucken und meinen knoten lösen?

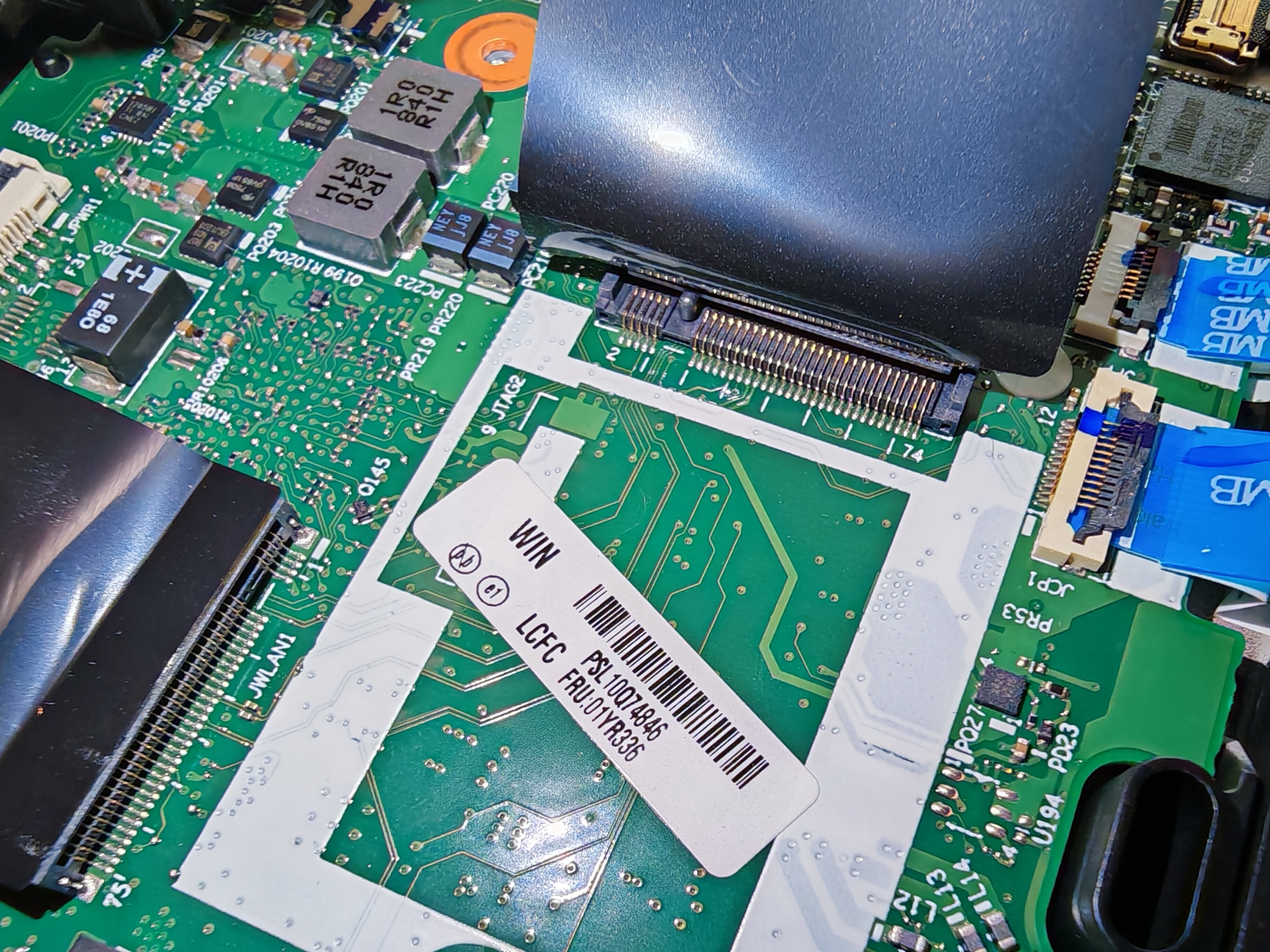

1 steckplatz

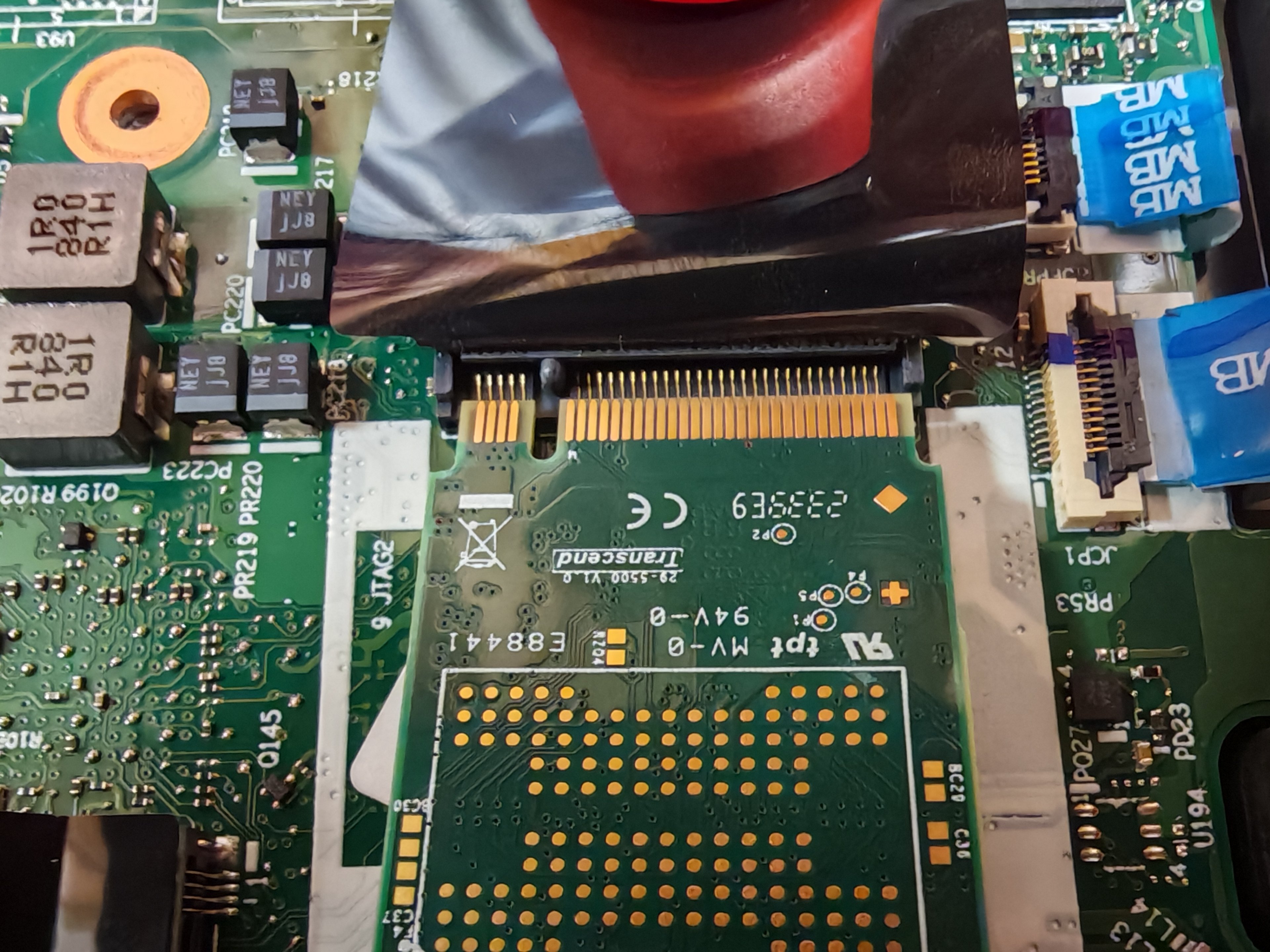

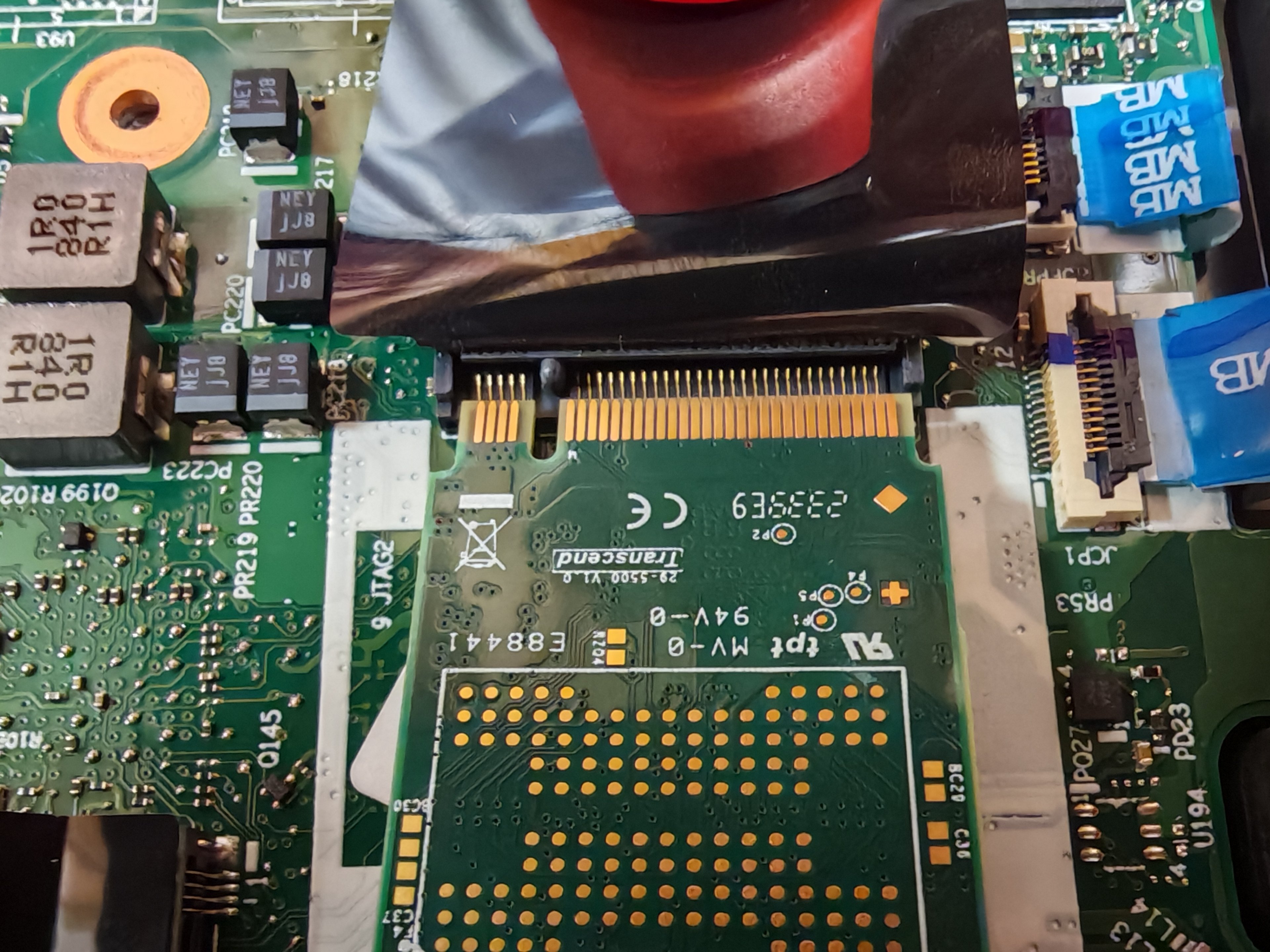

2 die zweite platte aufgelegt und nicht gepasst
Bitte um ein schlag vor dem Kopf



[Bruehwuerfel]

Unterschiede zwischen B- und M-Key

Wahrscheinlich die Pin-Anordnung übersehen



[AlanK]

https://thinkwiki.de/T480

Hier für den WWAN Slot funktionieren sowieso nicht alle SSD.



[Langi1]

Laut deinem Link passt dort nur eine SSD rein und zwar eine Pcie M2 2280.

Im anderen Slot nur eine WLan-Karte.



[Espero]

Das Thema hatten wir schon mal in einem kompletten Thread abgehandelt:
https://www.computerbase.de/forum/threads/spezielle-ssd-fuer-lenovo-t480.2172225/post-28864572

Darin auch technische Infos im von @whats4 erwähnten Link: https://www.reddit.com/r/thinkpad/comments/llsq0h/m2_2242_pcie_ssd_for_t480/



[dvor]

Die beiden Bilder in Beitrag #1 zeigen einen Key B Steckplatz. Der ist für M.2 SATA gedacht.
Das 2. Bild zeigt zusätzlich eine Key M SSD, die falsch herum liegt. Deren Unterseite ist sichtbar. Die kann nicht passen.

Wenn eine PCIe SSD verwendet werden soll, dann nehme man eine mit B+M Key: https://geizhals.de/?cat=hdssd&xf=4832_3~4836_5~9903_2

Ergänzung (17. Juli 2024)

Die erste war ne sata m2 2242, die hat aber zwei kerben im Anschluss, scheint nicht richtig zu sein.

Hat die funktioniert? Sie sollte. Wahrscheinlich nicht. Das liegt aber nicht an den zwei Kerben. T470 konnte in dem 2242 Steckplatz SATA. T480 nicht.

Die zweite war ne pcie m2 ssd 2242 mit m key

Kann nicht passen: Falscher key.


Edit:
Sieht so aus als gäbe es passende SSDs nur von Transcend. Sofern da keine Whitelist im BIOS dazwischenfunkt. Die Bauteile auf der Unterseite können auch ein Problem darstellen.

Edit2:
Die (eigentlich gut geeignete) SN520 2242 scheint es nicht mehr zu geben.



[Nikwalter]

Danke Leute, bin zwar noch nicht viel schlauer geworden, aber m key passt schon mal nicht chatgpt sagt es wäre sata...



[h00bi]

der WWAN Slot ist ganz sicher kein SATA.
Macht auch gar keinen Sinn ein WWAN Modul, also 4G Modem, an eine reine Storage Schnittstelle wie SATA anzubinden.

Der WWAN Slot ist PCIe.

"Die zweite war ne pcie m2 ssd 2242 mit m key"
Der Slot ist nur PCIe x2 Key B-M
Bei Neuware bist du da ziemlich eingeschränkt: https://geizhals.de/?cat=hdssd&xf=4832_3~4836_5~9903_2

Leider ist sogar die Formfaktorangabe auf der Website der WD SN520 falsch (M.2 2280 S3-M).



[Espero]

Evtl. auch mal hier anfragen, ob diese hier auch für den T480 geeignet ist:
https://www.lenovostore.wien/lenovo-ssd-512-gb-intern-m-2-2242-pcie-3-0-x4-4xb1b85886.html



[nex86]

ziemlich sicher dass das T480 m.2 PCIe kann.
2242 sind besonders bei höheren Kapazitäten ziemlich mau und teuer.
wenn du eine 2230 nimmst brauchst du einen Adapter um diese zu verlängern.
Dafür eignen sich diese:
https://www.amazon.de/NFHK-Extended-Adapter-Transfer-Wechsel/dp/B0CSYHFZ43



[Espero]

2242 sind besonders bei höheren Kapazitäten ziemlich mau und teuer.
wenn du eine 2230 nimmst brauchst du einen Adapter um diese zu verlängern.

Hast du eine Quelle, wo die 2230 passabel günstig sind? Ich finde gerade nur dies hier, ähnlich wie bei 2242:
https://geizhals.de/?cat=hdssd&v=e&hloc=de&sort=p&bl1_id=30&xf=4832_3~4836_4~9903_2

Kann auch sein, dass der Markt inzwischen recht ausgedünnt ist,



[nex86]

welche Kapazität brauchst du?
Die Preise für die Transcend sind überirdisch.
bei 1TB kann ich z.B die Corsair MP600 Mini empfehlen gibt es gerade bei Amazon im Angebot:
https://www.amazon.de/Corsair-MP600-Mini-NVMe-PCIe/dp/B0C28HLKNB/ref=sr_1_3?__mk_de_DE

wenn dir 512GB reicht gibt es z.B auch gerade diese Kingspec als 2242 recht günstig:
https://www.amazon.de/KingSpec-512GB-2242-NVMe-Lesegeschwindigkeit/dp/B0BWN71PT3



[dvor]

Corsair MP600 Mini

👎

Kingspec als 2242

👎

Die passen beide nicht in den M.2 Steckplatz.

Die Preise für die Transcend sind überirdisch.

Wenigstens passen die von der Kodierung in den Steckplatz hinein.



[nex86]

Stimmt seh ich jetzt gerade auch.
Ja die B+M keyed SSDs sind mal ne ganze ecke teurer.
