Straight Power 11 be quiet hat keinen FrontPanel Anschluss

[te342]

Hallo,

ich habe gerade das Handbuch vor mir und da steht er verfügt nur über lediglich 24pin, 3*2pin12V, 6*(6+2pin), aber keine FrontPanel anschluss. muss man den nochmal extra kaufen? Den FrontPanel anschluss benötige ich doch für den ResetKnopf oder nicht?

Mainboard: x570 AORUS



[Deathangel008]

das front-I/O wird ans MB angeschlossen.



[zonediver]

Schon mal einen PC verkabelt?



[cvzone]

Das Netzteil wird bereits seit der Einführung von ATX 1996 nicht mehr direkt über das Frontpanel gesteuert.



[Drewkev]

Front Panel geht immer ans Mainboard. Meist ganz unten und mit F_PANEL oder ähnlichem beschrieben.



[te342]

Schon mal einen PC verkabelt?

Nein deshalb frage ich nach

Ergänzung (6. November 2021)

Das Netzteil wird bereits seit der Einführung von ATX 1996 nicht mehr direkt über das Frontpanel gesteuert.

Also muss das nicht mehr verkabelt werden?

Ergänzung (6. November 2021)

Also bei mir im Handbuch steht was von einem FPanel mit 2 Pins. Kann ich da einfach ein 2Pin 12V P4 Connector draufstecken?



[cvzone]

Also muss das nicht mehr verkabelt werden

Frontpanel geht mit Kontakten auf das Mainboard und dieses gibt den Startbefehl über den 24 Pin an das Netzteil weiter.

Wie genau steht im Handbuch vom Mainboard.



[Motorrad]

Den FrontPanel anschluss benötige ich doch für den ResetKnopf oder nicht?

Wüßte nicht, daß jemals ein Warmstart (Reset) über das Netzteil gesteuert wurde!
Schau in den Handbüchern zum Mainboard und zum Gehäuse nach! Dort steht alles nötige drin.

Und schreibe bitte in deinen Posts dazu, von welchem Handbuch du gerade sprichst!



[Drewkev]

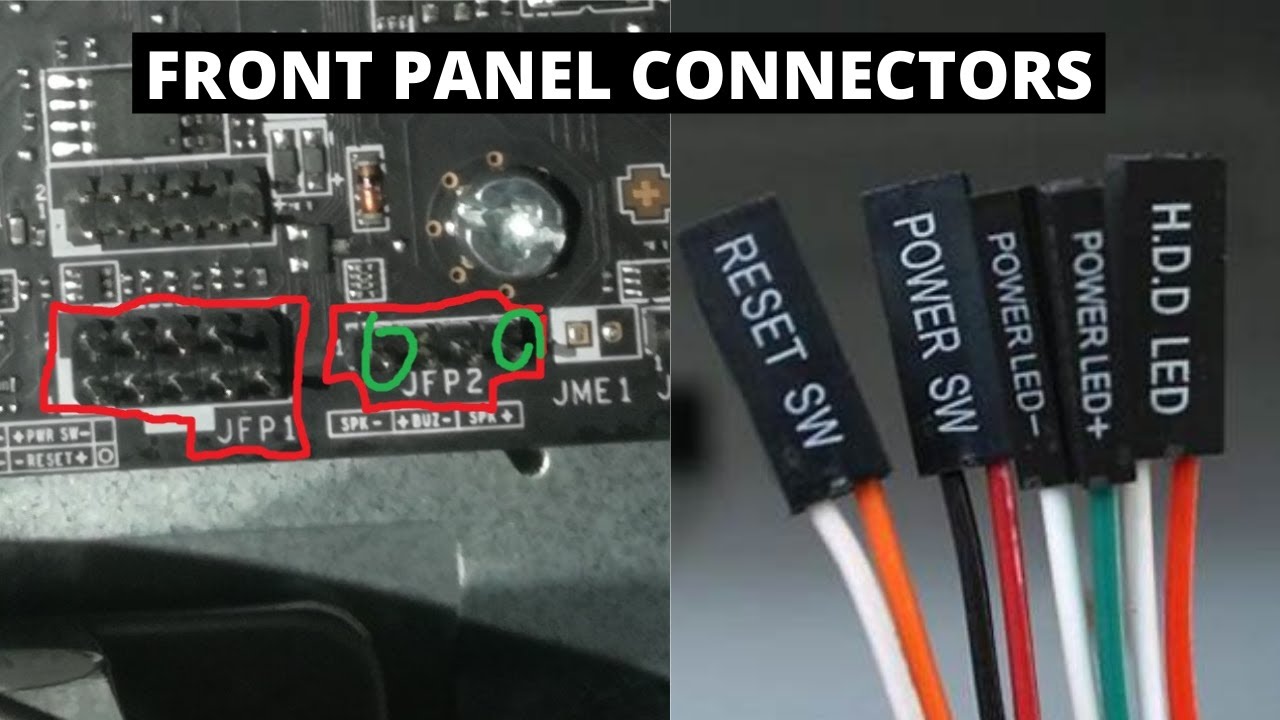

So ungefähr sieht das aus.

Welches Mainboard und Gehäuse hast du genau?



[Fujiyama]

Du solltest dir vlt etwas hilfe beim Aufbau holen, nicht das das irgendwas komplett vermurkst wird.
https://www.computerbase.de/forum/t...sammenbau-jetzt-auch-in-deiner-naehe.1249024/



[Moep89]

Also muss das nicht mehr verkabelt werden?

Doch, aber eben nicht am Netzteil sondern am Mainboard.

Außerdem ist der Einschalter nicht Teil des Frontpanels bzw. dessen Anschlüsse sondern was eigenes. Zusammen mit dem Resetknopf und den LEDs für Power und HDD.
Frontpanel sind Dinge wie USB, Klinke etc. und die haben nochmal eigene Anschlüsse auf dem Mainboard.
Wird alles in der Anleitung zum Mainboard beschrieben.



[Deathangel008]

Nein deshalb frage ich nach

an tutorials zu dem thema sollte kein mangel herrschen. kann man mal reinschauen...

Also bei mir im Handbuch steht was von einem FPanel mit 2 Pins. Kann ich da einfach ein 2Pin 12V P4 Connector draufstecken?

... und sollte man vllt auch. 12V P8/P4 sind die stromstecker für die CPU.



[te342]

an tutorials zu dem thema sollte kein mangel herrschen. kann man mal reinschauen...

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

ich schaue hier genau rein. Und in Minute 6:20 verkabelt er das mit dem Mainboard und Netzteil. Wer liefert denn da die verkabelung, dass Mainboard?



[Drewkev]

Also ich sehe da keine Kabel vom Netzteil ab 6:20. Nur Front Panel. Erst bei 7:40, das ist die Stromversorgung für Festplatten etc, das sagt er aber auch.



[Motorrad]

Die Kabel kommen vom Gehäuse und werden an das Board angeschlossen!



[Deathangel008]

Wer liefert denn da die verkabelung, dass Mainboard?

die frage verstehe ich nicht.

was ist denn an der stelle im video für dich unklar?

edit:
ich frage mich ja gerade warum in dem video zuerst die graka montiert wurde, man kann es sich auch unnötig kompliziert machen.



[te342]

Also ich sehe da keine Kabel vom Netzteil ab 6:20. Nur Front Panel. Erst bei 7:40, das ist die Stromversorgung für Festplatten etc, das sagt er aber auch.

Sind diese Kabel also am Mainboard befestigt? Führen die Vom Mainboard zum Mainboard oder von Mainboar d zu Netzkabel. Ich habe die nie vollständig zu Gesicht bekommen.



[Drewkev]

Sind diese Kabel also am Mainboard befestigt?

Die Kabel, die er bei 06:20 zeigt, kommen vom Gehäuse selbst (vom Front Panel, also wo der Power und Reset Knopf beispielsweise ist) und werden an das Mainboard angeschlossen. Wie, steht im Handbuch.



[Deathangel008]

@te342: front-I/O und start/reset/P_LED/HDD_LED kommen vom gehäuse und werden mit dem MB verbunden.

edit: aber das sieht man auch wenn man das gehäuse vor sicht hat...



[Motorrad]

Sind diese Kabel

Welche Kabel? Hast du dir mal das Handbuch zum Board durchgelesen!?

Führen die Vom Mainboard zum Mainboard

Dazu bräuchte es keine extra Kabel!

oder von Mainboar d zu Netzkabel.

Das Netzkabel verbindet die Steckdose mit dem Netzteil!

Ich habe die nie vollständig zu Gesicht bekommen.

Dann gehören die auch nicht ursprünglich zum Board, sonst hättest du ja die Kabel beim Auspacken des Boards vollständig sehen können!
