Suche: Low Profile ITX oder mATX(20x24cm) ohne Netzteil

[mxmb]

Das Schöne ist, Geizhals hat ja Laser3D aufgelistet, aber ich habe es trotzdem übersehen....



[Amaoto]

Es ist dort nur nicht lieferbar...

Die Antwort ist oben auf dem Bild ))
Eine 2 Slot Low Profile GPU soll passen.

Dann gäbe es noch Gehäuse mit einem PCI(e)-Slot, wie das angesprochene OrigenAE M10 (habe ich zufällig auch), bzw. MM100 (ohne Display), in die aber trotzdem eine Dual-Slot-Karte passt. Sie darf nur nicht mehr als eine Slot-Blende belegen.



[mgutt]

Mit einem Mod ginge auch das InWin Chopin ^^
https://smallformfactor.net/forum/threads/inwin-chopin-gpu-1050-ti-mod-pluto.8227/#post-105567

Da wo die GPU ist, war vorher ein HDPlex Netzteil. Er hat also den Ausschnitt für die GPU vergrößert. Außerdem ging das nur per Riser-Kabel.

Fotos:
https://m.imgur.com/a/3treiN9

Diesmal so gefunden:
hdplex slim case "2 slot" -fanless

Hdplex wegen dem beliebten Netzteil für kleine Cases und fanless habe ich ausgeschlossen, weil sonst nur das hdplex Case erschien.

Das mit den Gänsefüßchen hatte ich auch mal probiert in dieser SM . Muß man dort dann jedes Argument einzeln in "..." setzen und dazwischen ein + setzen ?

Kein Plus. Nur Anführungszeichen um alle Wörter oder Wortgruppen packen.



[mgutt]

Noch eins gefunden. G-Atlantic GA6602 C-Type:
http://www.g-alantic.com.tw/Product_Detail.aspx?no=GA6602

Da nur 1 Slot, könnten Anpassungen notwendig sein. Bestellung geht scheinbar auch nur durch Unternehmen.

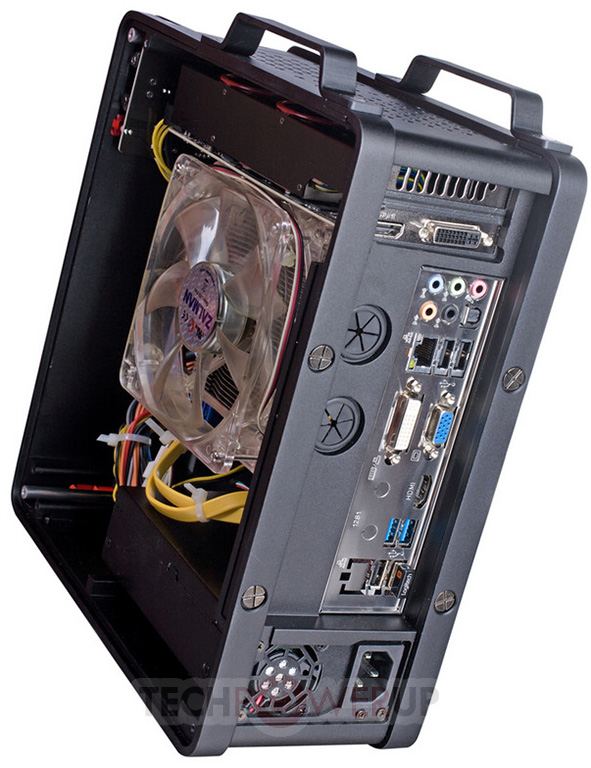

Oder noch als gebrauchte Alternative, sofern man den findet:
https://www.techpowerup.com/162033/colorful-announces-its-first-mini-itx-barebone-for-gaming



[mxmb]

Da nur 1 Slot, könnten Anpassungen notwendig sein.

Ein paar Gehäuse mit flexATX und TFX Netzteil habe ich auch schon bei Geizhals gefunden.

Bis auf das China Noname, scheinen soweit alle ohne Netzteil nicht lieferbar zu sein oder nur als gebraucht zu bekommen...

Aber bevor ich fertige Gehäuse verbastle, probiere ich lieber Selbstbau.
Aktuell wäre die Idee oben und unten jeweils 2x 92er slim Lüfter (vielleicht auch nur unten und ein 120/140er an der Seite).
Da kommt man auf etwa 200*190*98mm Außenmaße(HxTxB). (Bei 3mm Aluplatten)

Das wäre Alternative zum Kauf.
Etwas Erfahrung habe ich auch schon.



[mgutt]

Aber bevor ich fertige Gehäuse verbastle, probiere ich lieber Selbstbau.

Ja, das ist vermutlich auch nicht verkehrt, denn das Lazer3D ist ja im Grunde auch ein voller Selbstbau und viel Geld für 100% Plastik). Man muss ja auch alles selbst miteinander verschrauben. Apropo. Würdest du das auch so machen wie die mit diesen Gewinde-Blöcken (M3 Corner Joints)?



[mxmb]

Würdest du das auch so machen wie die mit diesen Gewinde-Blöcken (M3 Corner Joints)?

Grundsätzlich ja, es ist die einfachste Lösung ohne Biegen und Kanten.
Ich habe noch jede Menge M4 Gewindewürfel mit 12mm Seitenlänge.
Aber die Kleinen wie bei Laser3D habe ich schon irgendwo im Katalog gesehen.



[mxmb]

Noch eins gefunden. Kann man leider erstmal nur vorbestellen und geht nur mit Riser karte, aber immerhin fast das richtige.

https://j-hackcompany.com/?product=j-hack-pure-mk2

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[mgutt]

Kann man leider erstmal nur vorbestellen

Die akzeptieren PayPal, also los ^^



[mxmb]

Ich denke, ich starte jetzt ein neues Projekt.

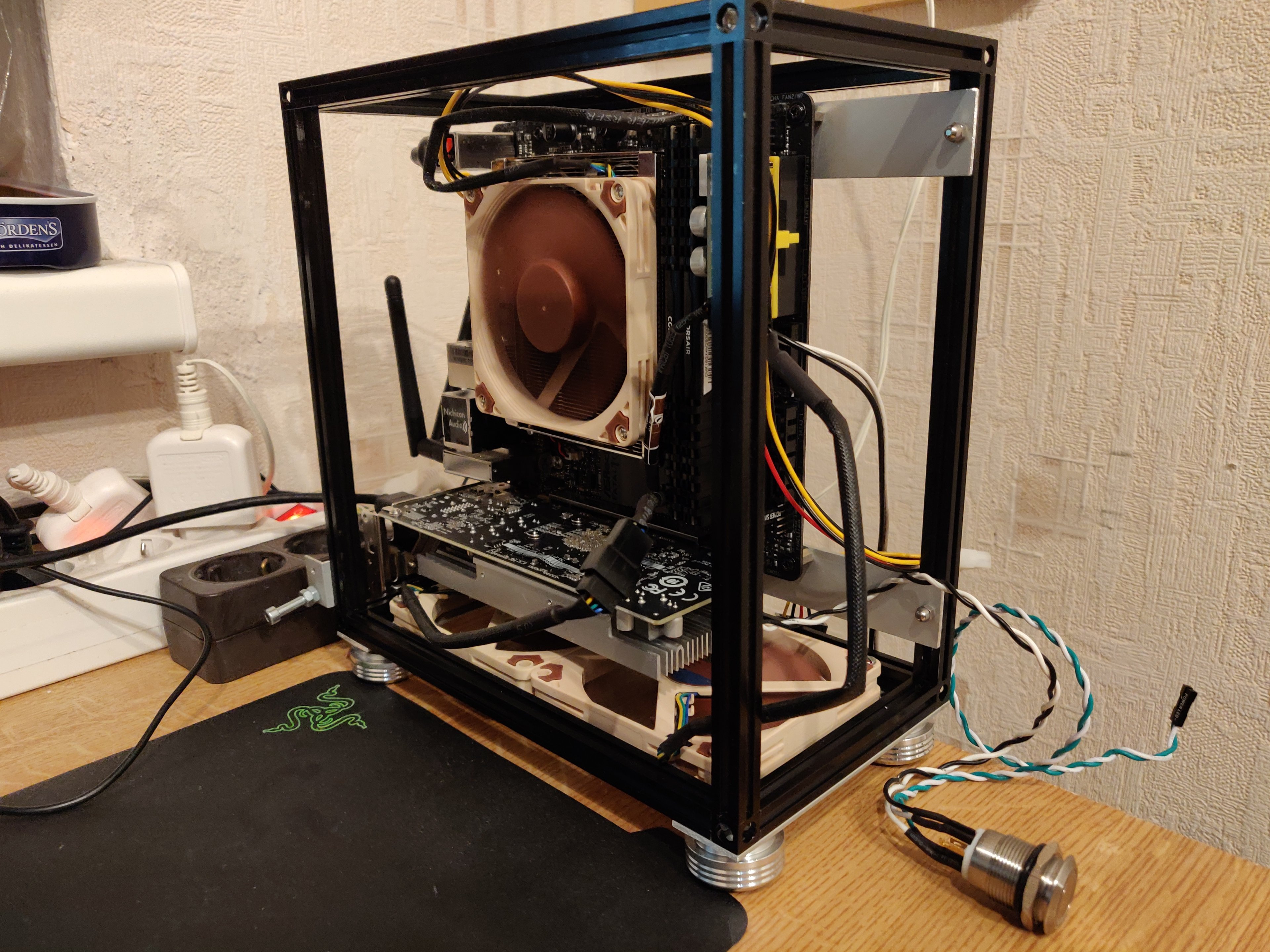

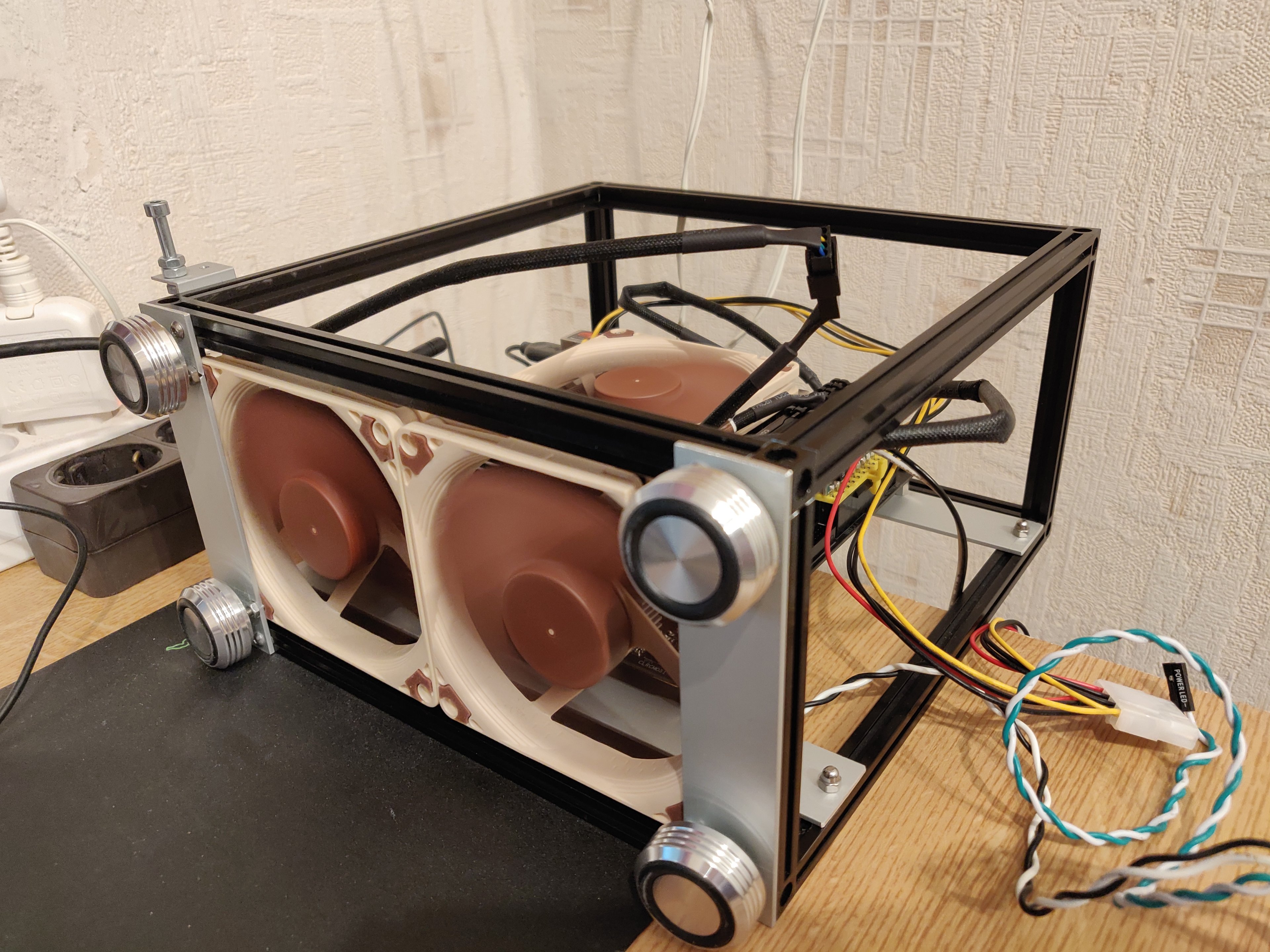

Das erste Prototype mit 2x 92er Noctua sieht und klingt vielversprechend aus. Silent im Vergleich zum Original GPU Kühler.
Das erste Entwurf aus 3 mm Alu würde 72€ Kosten(Lasern).
Vielleicht mache ich sogar 2mm Alu, günstiger wird es aber nicht mehr, da Mindestbestellwert bei 50€ liegt.



[mxmb]

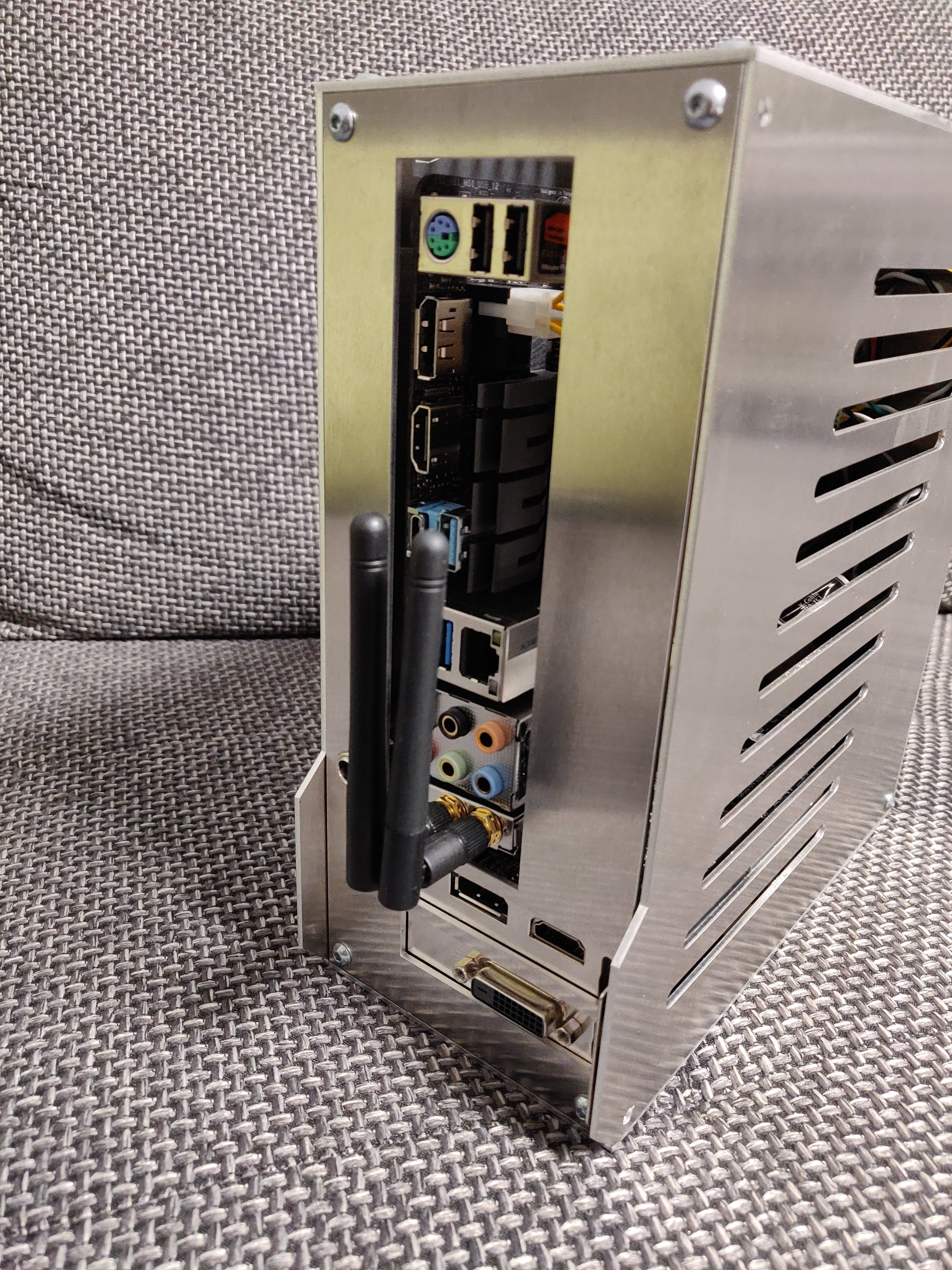

Selbs gebaut ist immer besser!

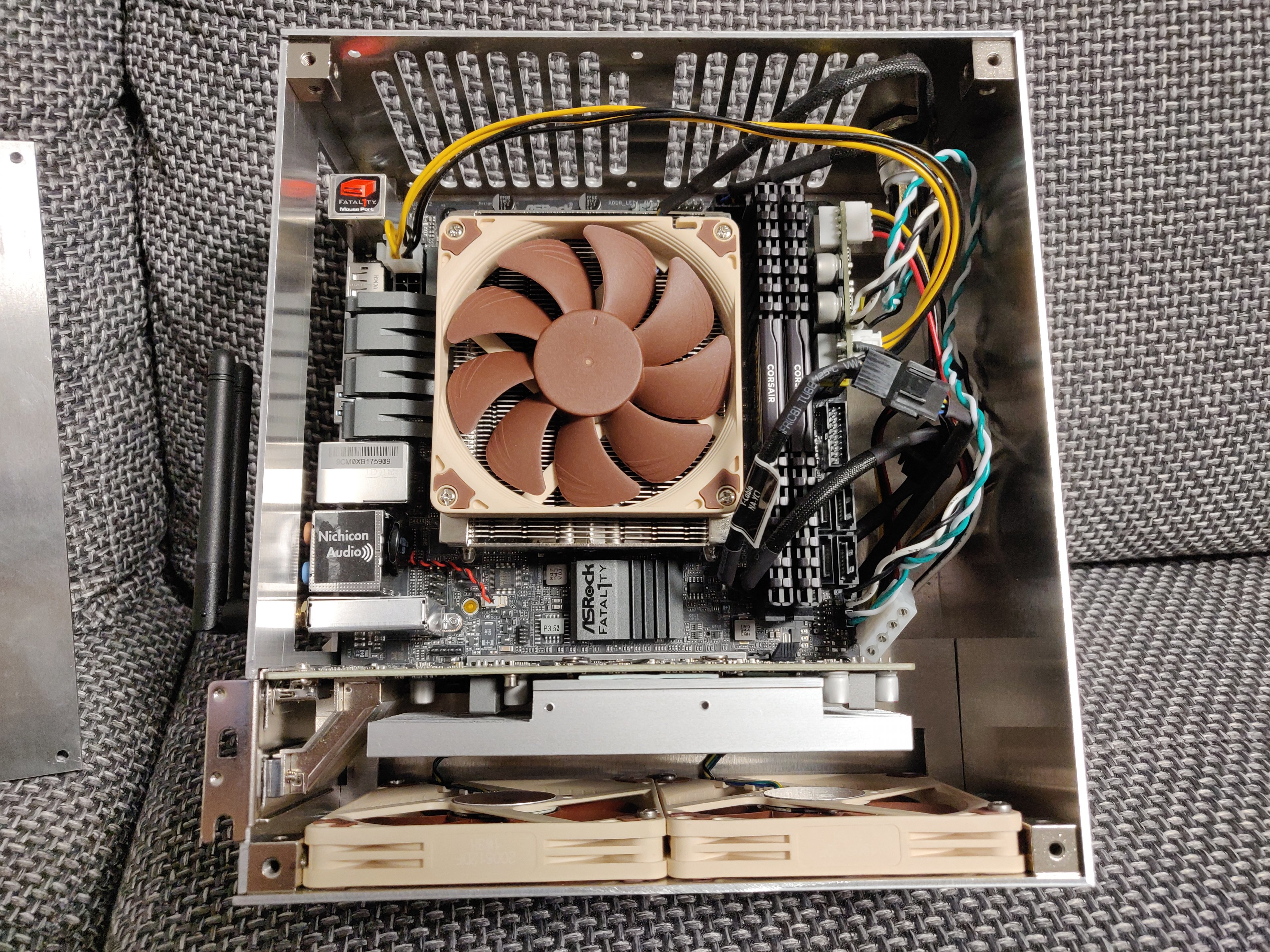

Breite 101mm - Höhe 234mm - Tiefe 222mm (Ohne Überstand).
Es Passt eine 2 Slot low Profile Grafikkarte.
Unten passen 2x 92er slim Lüfter, wenn man den GPU Kühler abmontiert sogar die standard 25mm dicke Lüfter.

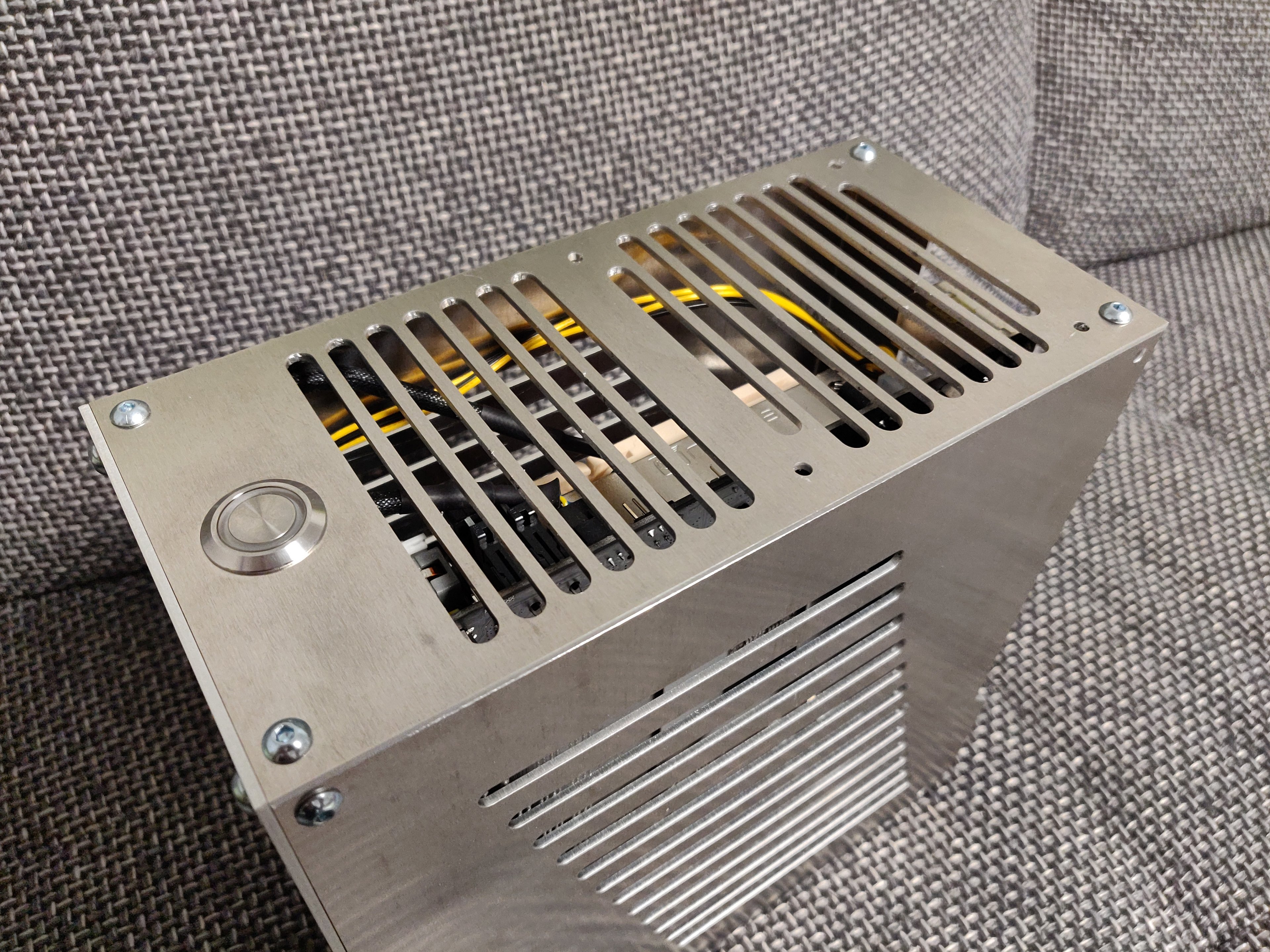

Oben kann man 1x 92er slim Lüfter einbauen.

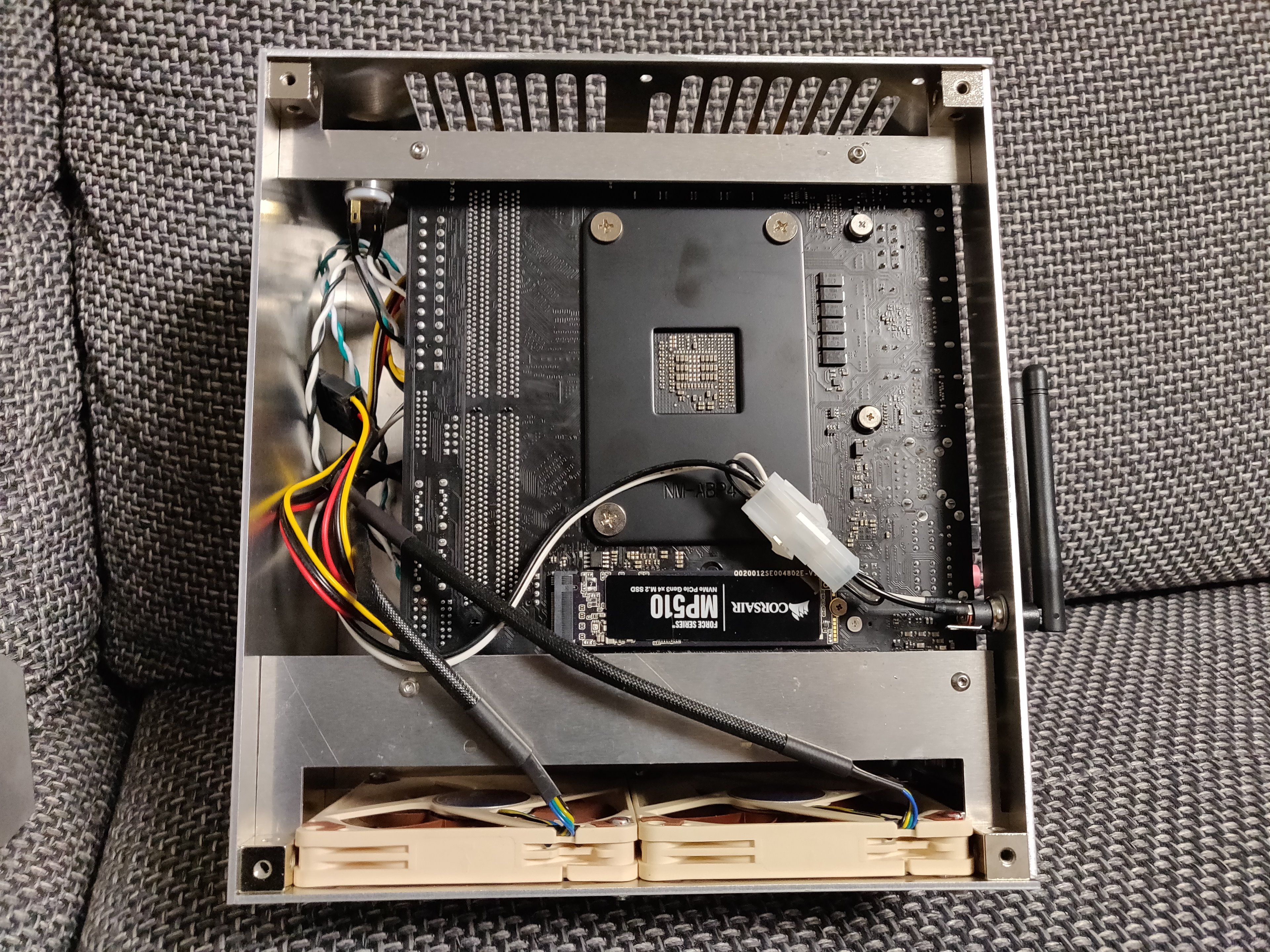

Hinter dem Mainboard kann noch eine 2,5" SSD/HDD eingebaut werden.


Es fehlen noch die Füße und richtige schrauben für die Lüfter.
Ein paar kleine Fehler habe ich leider eingebaut...



[mgutt]

Ein paar kleine Fehler habe ich leider eingebaut...

Was denn? Passt die Slotblende nicht?



[mxmb]

Was denn?

1. Bei den Seitenteilen die beiden hinteren Befestigungslöcher um 2mm zu weit nach hinten eingezeichnet.

2. Befestigungslöcher für die Füße vergessen, obwohl ich es schon in der Vorabversion eingezeichnet habe.

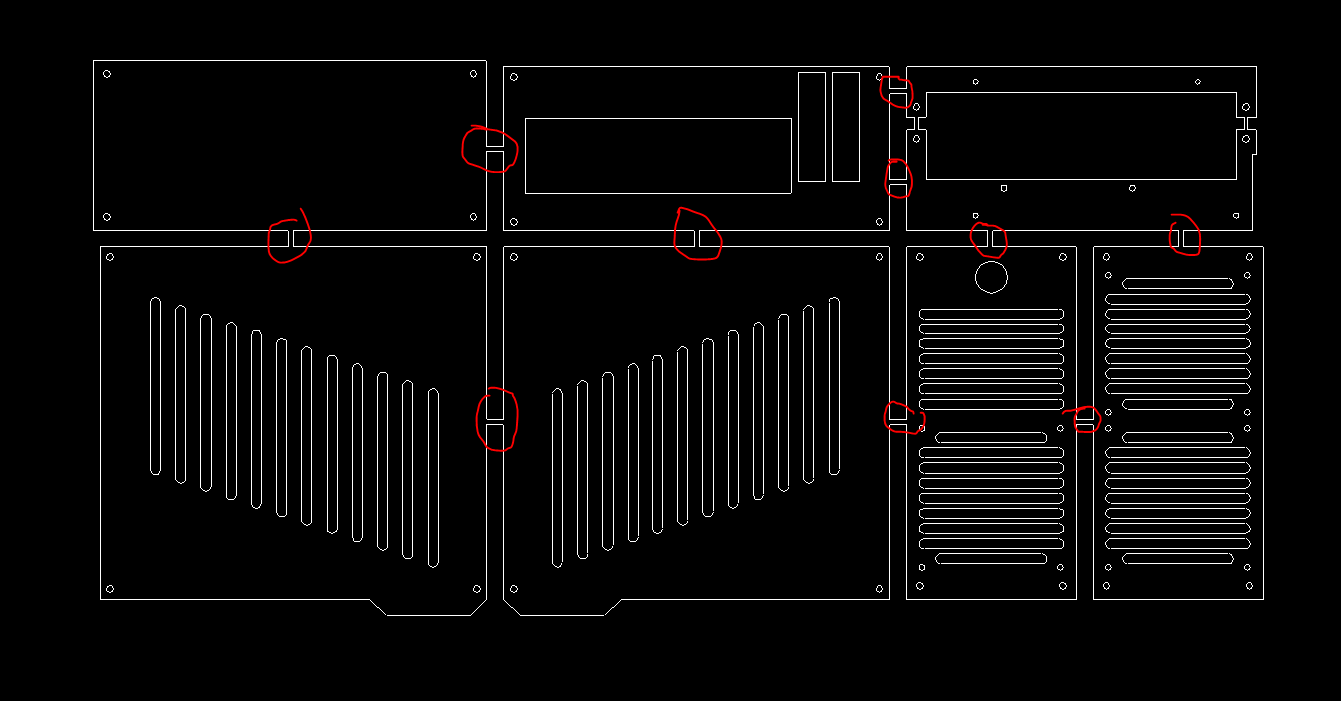

3. dann habe ich bei Zeichnung zu wenige Stege gemacht, was anscheinend dazu führte, dass beim Lasern die Teile sich leicht verzogen haben und es gibt bei manchen Teilen leichte Toleranzen so in etwa 0,5mm. Aber alles noch in Grenzen.

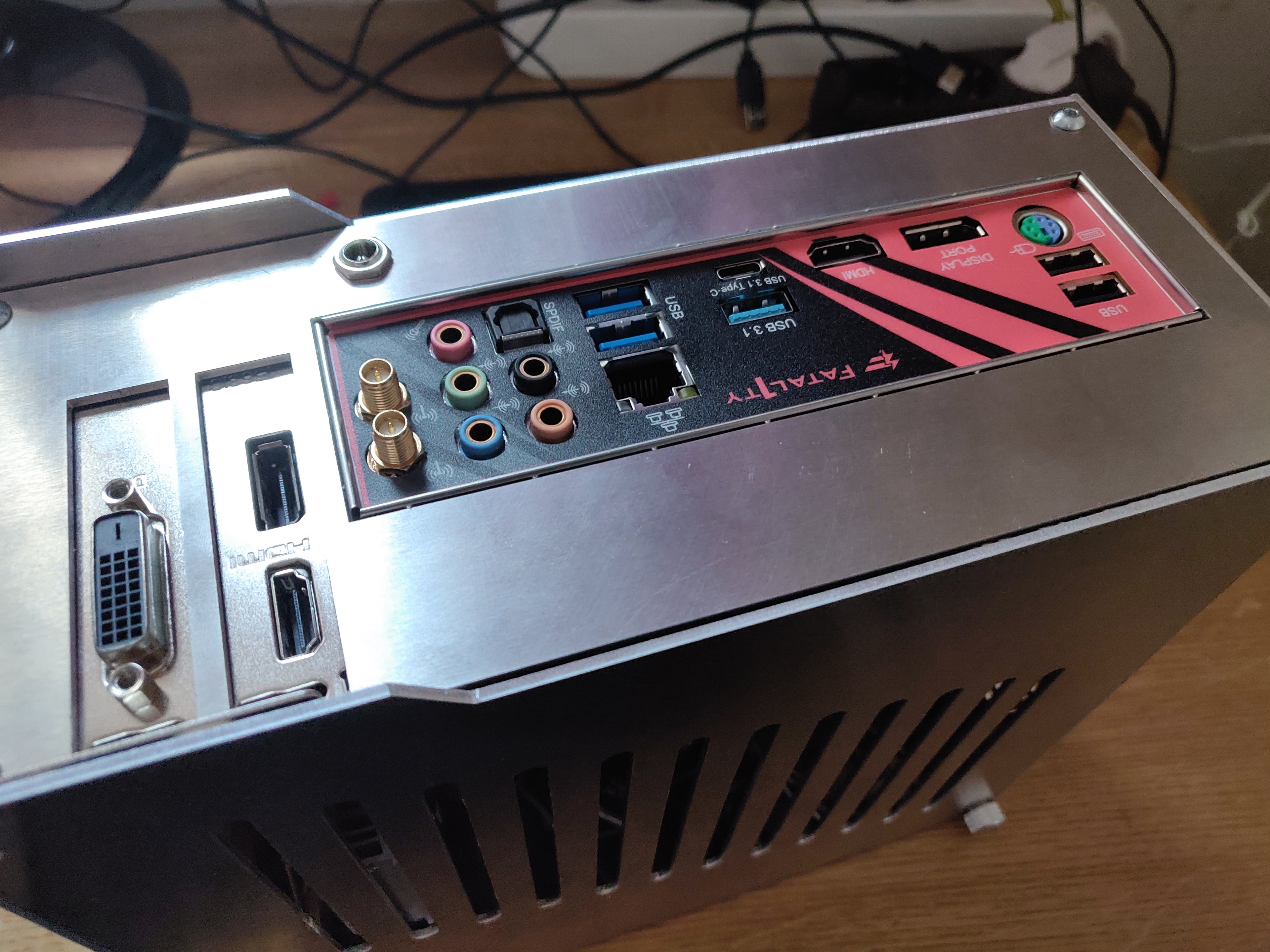

Edit: Blende passt auch



[Qualla]

Ganz schön fleißig, schaut gut aus!



[mxmb]

schaut gut aus!

Danke!
Ich schreibe einen Projekt-Bericht sobald es fertig ist!



[mxmb]

Die Füße sind eingebaut. Es sind sehr niedliche 20mm Gerätefüße von dynavox.
