Geeignet für alle HD 7950, HD 7970, R9 280, R9 280X Karten mit Hynix VRAM.
Ältere HD 7970 und GHz Edition Karten haben schlechte Memory Timings.
Erst die 280X hat bessere Memory Timings eingeführt, sowie neuere HD 7970 BIOSe.
Aber es ist immer noch viel Spielraum für bessere Latenzen vorhanden.
Dieser Patch kopiert nicht einfach die 280X Timings, sondern ändert teilweise die MHz Presets um schärfere Timings zu nutzen.
Z.B.: Der 1700 MHz Strap nutzt Timings die eigenlich bis 1250 MHz vorgesehen sind.
Die Memory Straps sehen danach folgendermaßen aus:
200 MHz (0-200 MHz) - unverändert (Nur HD 7950, HD 7970)
400 MHz (201-400 MHz) - 280X Memory Timings
800 MHz (401-800 MHz) - 280X Memory Timings
1000 MHz (801-1000 MHz) - 280X Memory Timings, leicht optimiert
1375 MHz (1001-1375 MHz) - 280X Memory Timings, scharf optimiert
1550 MHz (1376-1550 MHz) - 280X Memory Timings, scharf optimiert
1700 MHz (1551-1700 MHz) - Veränderte 280X Memory Timings by The Stilt, scharf optimiert
1900 MHz (1701-1900 MHz) - Veränderte 280X Memory Timings by The Stilt, scharf optimiert
2000 MHz (1901-Max MHz) - Veränderte 280X Memory Timings by The Stilt
Die 280X hat zwei zusätzliche Straps (2100/2200 MHz), die als "Füllmaterial" dienen.
So sieht es im BIOS aus:
Z.B. #7: 10 98 02 -> 02 98 10 Hex = 170000 Dec = 1700 MHz.
Die 10 98 02 01 steht für Hynix VRAM, 02 dagegen für Elpida und 00 wie bei ASUS unterstützt nur eine Sorte.
Die Straps wurden von 1000 MHz bis 1950 MHz mit 1200 MHz GPU Takt auf Stabilität geprüft.

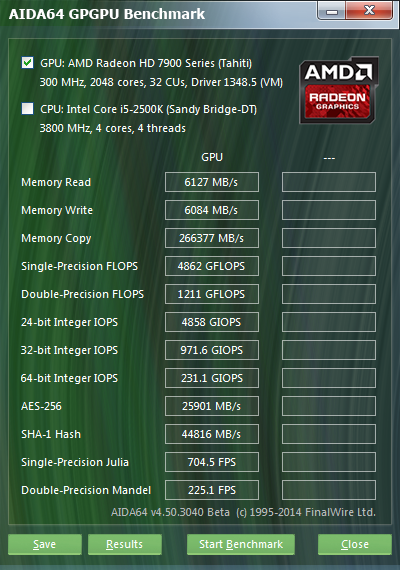

Gemessen werden die Latenzen mit Memory Copy von AIDA GPGPU Benchmark oder SiSoftware Sandra 2014.
HD 7970 1200/1950 MHz
Memory Copy 266377 MB/s 4134 ms
- 15 MB Block 200756 MB/s 0 ms
- 32 MB Block 234800 MB/s 0 ms
- 64 MB Block 239420 MB/s 1 ms
- 128 MB Block 247661 MB/s 1 ms
- 256 MB Block 250776 MB/s 2 ms
- 512 MB Block 266377 MB/s 4 ms
- 512 MB Block 259161 MB/s 4 ms
Das Patchen und Flashen der Karte ist auf eigene Gefahr!
- Mit GPU-Z läßt sich feststellen welcher VRAM verbaut ist.
Anleitung:
Die BIOS Datei muß Tahiti.rom heißen und sich im selben Verzeichnis wie der Patcher befinden.
Um die Prüfsumme zu korrigieren, mit VBE7 öffnen und wieder speichern.
Tahiti - Hynix Memory Timings Patch.zip (SHA256: 75874311a5b2d90ebd013e18e1414612caa2eeb47f20e5815fd08cd61e53080f)

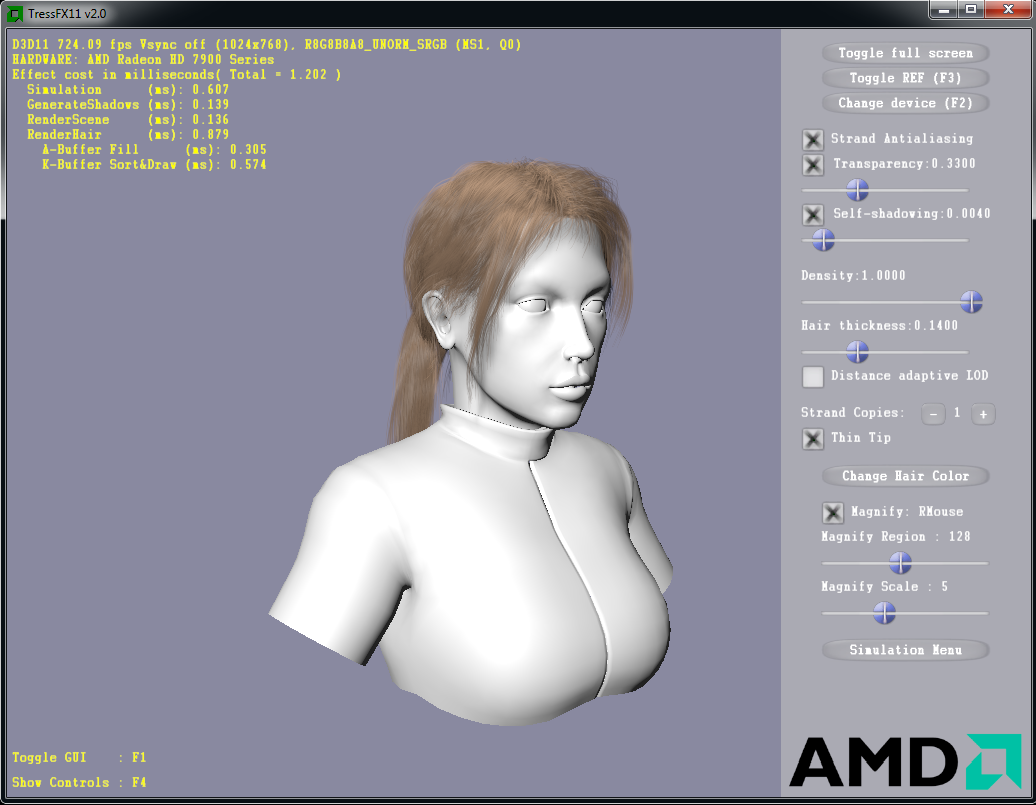

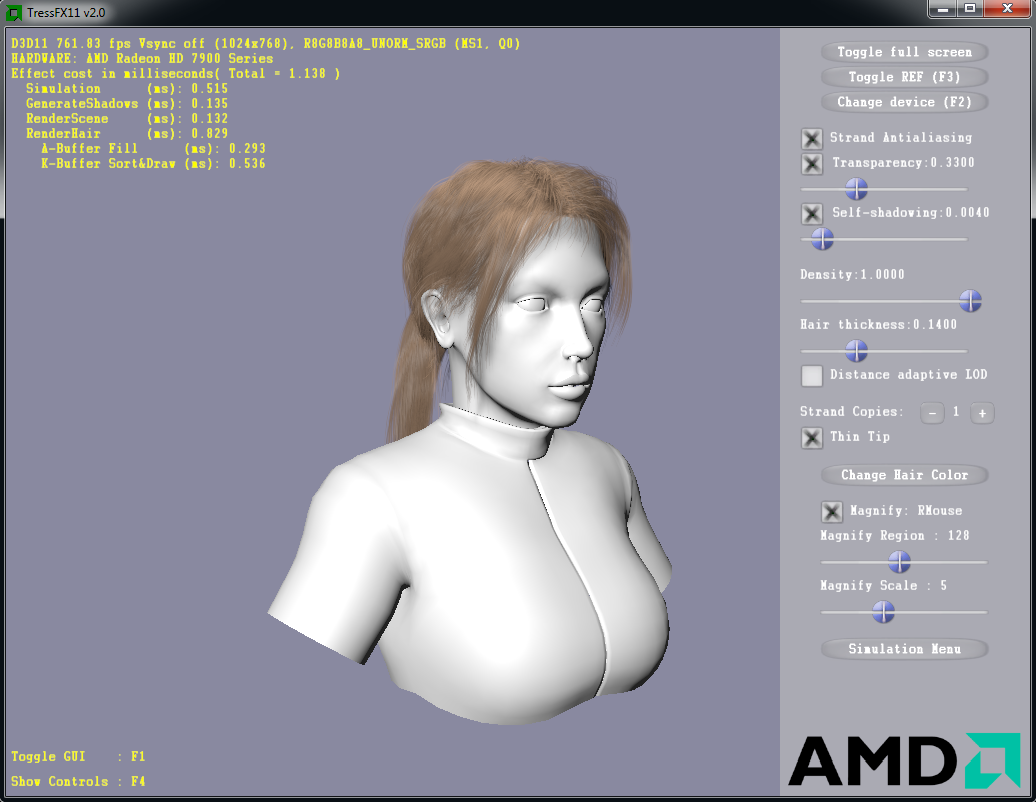

Benchmarks aller Art, Vorher-Nacher sind erwünscht.
Quelle: The Stilt
Ältere HD 7970 und GHz Edition Karten haben schlechte Memory Timings.
Erst die 280X hat bessere Memory Timings eingeführt, sowie neuere HD 7970 BIOSe.
Aber es ist immer noch viel Spielraum für bessere Latenzen vorhanden.
Dieser Patch kopiert nicht einfach die 280X Timings, sondern ändert teilweise die MHz Presets um schärfere Timings zu nutzen.
Z.B.: Der 1700 MHz Strap nutzt Timings die eigenlich bis 1250 MHz vorgesehen sind.
Die Memory Straps sehen danach folgendermaßen aus:
200 MHz (0-200 MHz) - unverändert (Nur HD 7950, HD 7970)
400 MHz (201-400 MHz) - 280X Memory Timings
800 MHz (401-800 MHz) - 280X Memory Timings
1000 MHz (801-1000 MHz) - 280X Memory Timings, leicht optimiert
1375 MHz (1001-1375 MHz) - 280X Memory Timings, scharf optimiert
1550 MHz (1376-1550 MHz) - 280X Memory Timings, scharf optimiert
1700 MHz (1551-1700 MHz) - Veränderte 280X Memory Timings by The Stilt, scharf optimiert
1900 MHz (1701-1900 MHz) - Veränderte 280X Memory Timings by The Stilt, scharf optimiert
2000 MHz (1901-Max MHz) - Veränderte 280X Memory Timings by The Stilt
Die 280X hat zwei zusätzliche Straps (2100/2200 MHz), die als "Füllmaterial" dienen.
So sieht es im BIOS aus:
Z.B. #7: 10 98 02 -> 02 98 10 Hex = 170000 Dec = 1700 MHz.
Die 10 98 02 01 steht für Hynix VRAM, 02 dagegen für Elpida und 00 wie bei ASUS unterstützt nur eine Sorte.
Code:
20 4E 00 01 33 31 33 20 00 00 00 00 61 88 11 08 D0 54 07 04 0C 07 C1 00 00 21 60 00 22 AA 1C 00 02 00 14 20 8A 88 80 A1 00 00 01 20 03 02 06 07 09 08 0D 0B
40 9C 00 01 33 31 33 20 00 00 00 00 84 94 22 10 F0 54 09 06 0F 0B A2 01 00 23 80 00 22 AA 1C 00 12 01 14 20 8A 88 00 A0 00 00 01 20 06 05 0B 0C 11 0C 10 0D
80 38 01 01 55 51 33 20 00 00 00 00 E7 AC 35 20 50 55 0B 0D 1A 97 34 03 00 24 81 00 22 AA 1C 00 4B 06 14 20 9A 88 00 A0 00 00 01 20 0C 08 15 19 21 18 1B 11
A0 86 01 01 55 51 33 20 00 00 00 00 29 31 46 24 50 55 0C 0D 1C 18 A5 03 00 26 A1 00 22 AA 1C 00 4B 07 14 20 9A 88 00 A0 00 00 01 20 0D 0A 18 1B 25 19 1D 11
1C 19 02 01 55 51 33 20 00 00 00 00 29 B5 46 27 50 55 0C 0D 1E 99 05 04 00 26 A2 00 22 AA 1C 00 4B 08 14 20 AA 88 00 A0 00 00 01 20 0E 0A 1A 1E 28 1A 1F 11
78 5D 02 01 55 51 33 20 00 00 00 00 6B BD 57 2D 60 55 0D 0E 22 9C 96 04 00 28 C3 00 22 BB 1C 00 53 0A 14 20 BA 88 00 A0 00 00 01 20 10 0C 1E 22 2E 1D 23 12
10 98 02 01 77 71 33 20 00 00 00 00 8C C5 48 2F 60 55 0F 0F 25 1E 17 05 00 48 C4 00 22 CC 1C 00 5C 0B 14 20 4A 89 00 A0 00 00 01 20 12 0D 20 25 32 1F 26 13
30 E6 02 01 77 71 33 20 00 00 00 00 AD CD 49 2F 70 55 0F 10 29 21 98 05 00 4A E5 00 22 EE 1C 00 64 0D 14 20 5A 89 00 A0 00 00 01 20 14 0E 24 2A 38 22 2A 14
40 0D 03 01 77 71 33 20 00 00 00 00 CE 51 4A 2F 70 55 10 10 2B A2 18 06 00 4A E6 00 22 00 9D 00 64 0E 14 20 6A 89 00 A0 00 00 01 20 15 0F 27 2D 3C 23 2C 14Die Straps wurden von 1000 MHz bis 1950 MHz mit 1200 MHz GPU Takt auf Stabilität geprüft.
Gemessen werden die Latenzen mit Memory Copy von AIDA GPGPU Benchmark oder SiSoftware Sandra 2014.
HD 7970 1200/1950 MHz
Memory Copy 266377 MB/s 4134 ms
- 15 MB Block 200756 MB/s 0 ms
- 32 MB Block 234800 MB/s 0 ms
- 64 MB Block 239420 MB/s 1 ms
- 128 MB Block 247661 MB/s 1 ms
- 256 MB Block 250776 MB/s 2 ms
- 512 MB Block 266377 MB/s 4 ms
- 512 MB Block 259161 MB/s 4 ms
Das Patchen und Flashen der Karte ist auf eigene Gefahr!
- Mit GPU-Z läßt sich feststellen welcher VRAM verbaut ist.
Anleitung:
Die BIOS Datei muß Tahiti.rom heißen und sich im selben Verzeichnis wie der Patcher befinden.
Um die Prüfsumme zu korrigieren, mit VBE7 öffnen und wieder speichern.
Tahiti - Hynix Memory Timings Patch.zip (SHA256: 75874311a5b2d90ebd013e18e1414612caa2eeb47f20e5815fd08cd61e53080f)
Benchmarks aller Art, Vorher-Nacher sind erwünscht.
Quelle: The Stilt
