Tastatur - Konverter

[Maximilia]

Hallo Leute, ich brauche eure Hilfe 😅🙏

Also ich habe eine QPAD MK 80 Tastatur, die leider nicht mehr funktioniert.

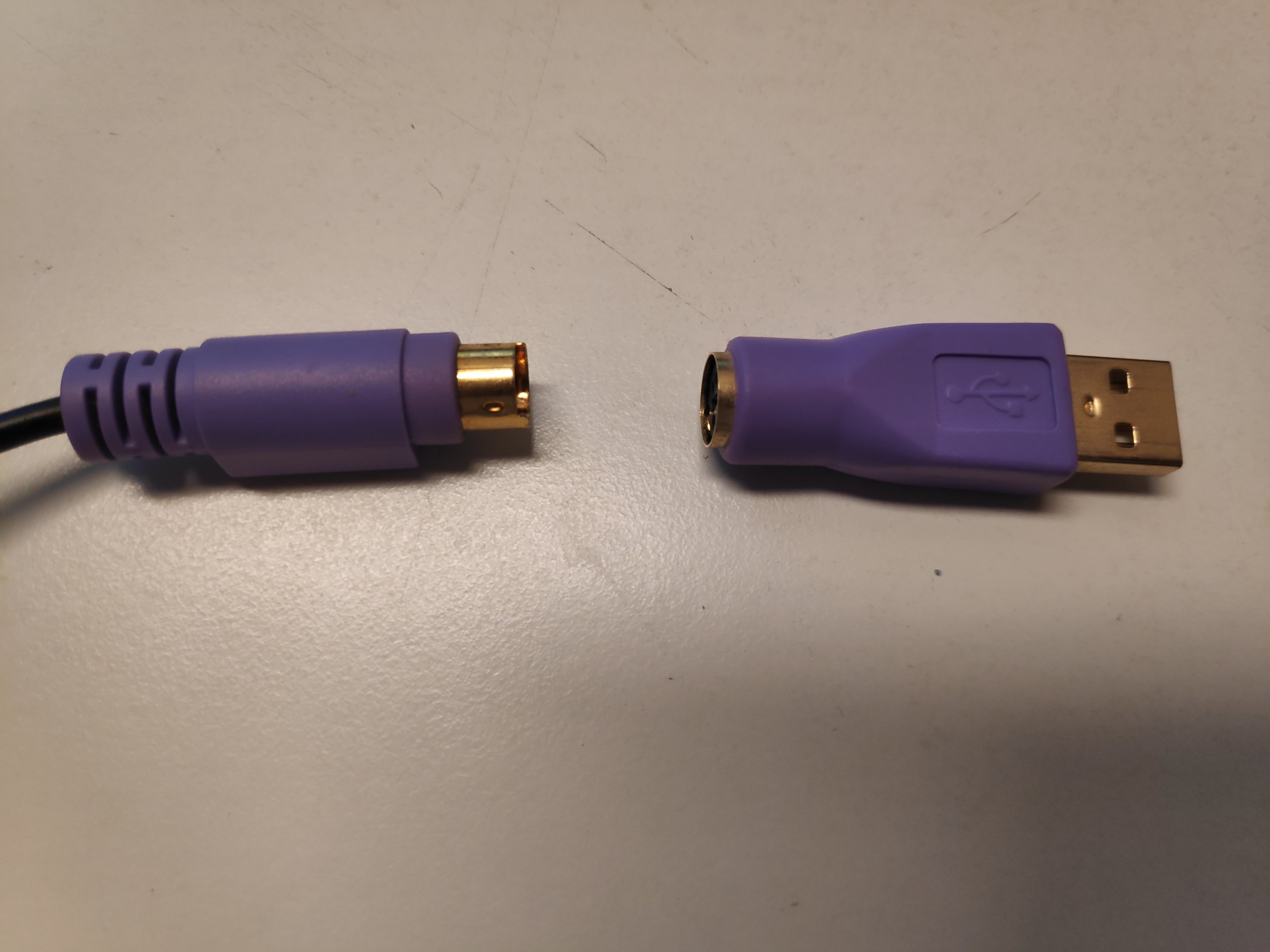

Die Tastatur funktioniert durch Konverter per USB Typ-A Stecker bzw. PS/2 Buchse.

Eines der 6 Zäpfchen, auf die ich den Konverter draufsetze, ist abgebrochen.

Ich glaube das ist der Grund dafür, warum die Tastatur nicht mehr funktioniert...

Hat jemand von euch eine Idee, wie ich das Problem beheben kann?

Wenn nicht, kann ich nämlich mit der ganzen Tastatur nichts mehr anfangen...

LG, Maximilia 🤞



[bisy]

Eines der 6 Zäpfchen, auf die ich den Konverter draufsetze, ist abgebrochen.

Na da musst halt einen neuen Stecker dran löten.

Weiß ja nicht, welcher pin bei dir defekt ist.



[Motorrad]

Also links im Bild an dem Stecker ist ein Pin abgebrochen!?

Wenn ja, dann würde ich mir einen solchen Stecker mit Kabel besorgen (neu oder von Altgerät abzwicken) und ihn am Kabel der Tastatur anlöten!



[niteaholic]

Warum nicht einfach ein PS/2 auf USB konverter neu kaufen?

Edit: wo ist genau was abgebrochen? Liest sich etwas verwirrend.



[Maximilia]

@Motorrad Ja, genau. Also einer der 6 Stecker, auf die der Adapter draufgesetzt wird, ist leider abgebrochen.



[Motorrad]

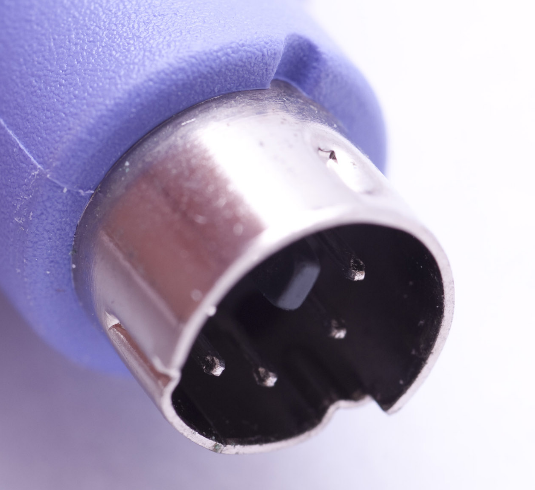

Du hättest hier ein Bild des Steckers posten können! Weil das ist ja der Adapter, den du da zeigst!

https://stockarch.com/images/technology/ps2-connector-2898



[Maximilia]

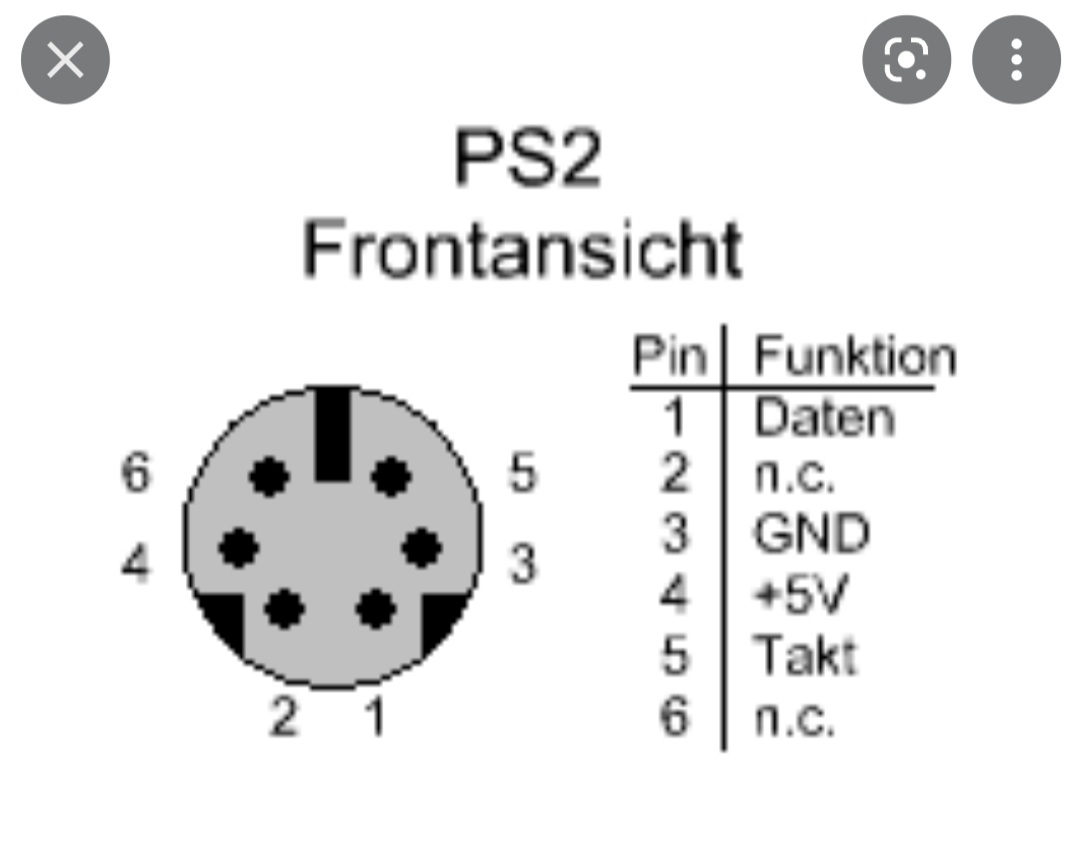

@bisy Cooles Bild, danke!

Also ich bin mir nicht zu 100 % sicher, wo oben und unten ist.

Wenn ich es richtig deute, ist das Zäpfchen mit der Nummer 6 abgebrochen.

LG, Maxmilia 🙂



[cyberpirate]

Da nur die Tastatur PS2 die Zäpchen hat ist es eigentlich klar und deutlich.



[Maximilia]

Sorry, war noch auf der Suche nach einem guten Bild...

Wenn ich das abfotografiere sieht man das nicht...

Ist dann die beste Lösung wie von euch vorgeschlagen, dass ich

- einen neuen Zapfen reinlöten lasse

- oder das Kabel abschneide und einen neuen Stecker mit Kabel dranlöten lasse. Kann ich in dem Fall eigentlich gleich einen USB Anschluss dranlöten lassen, damit ich diese blöden Adapter nicht mehr brauche?

Und wer macht sowas, also löten?

Sorry, bin da echt überfordert 😅

LG, Maximilia



[frazzlerunning]

ist das Zäpfchen mit der Nummer 6 abgebrochen.

Dann sollte noch alles funktionieren, Nummer 6 ist n.c. = nicht verbunden, also nicht notwendig.

Mach einfach ein Foto vom Stecker (mit Blitz sollte man da schon was sehen) damit wir sehen, was los ist.



[Maximilia]

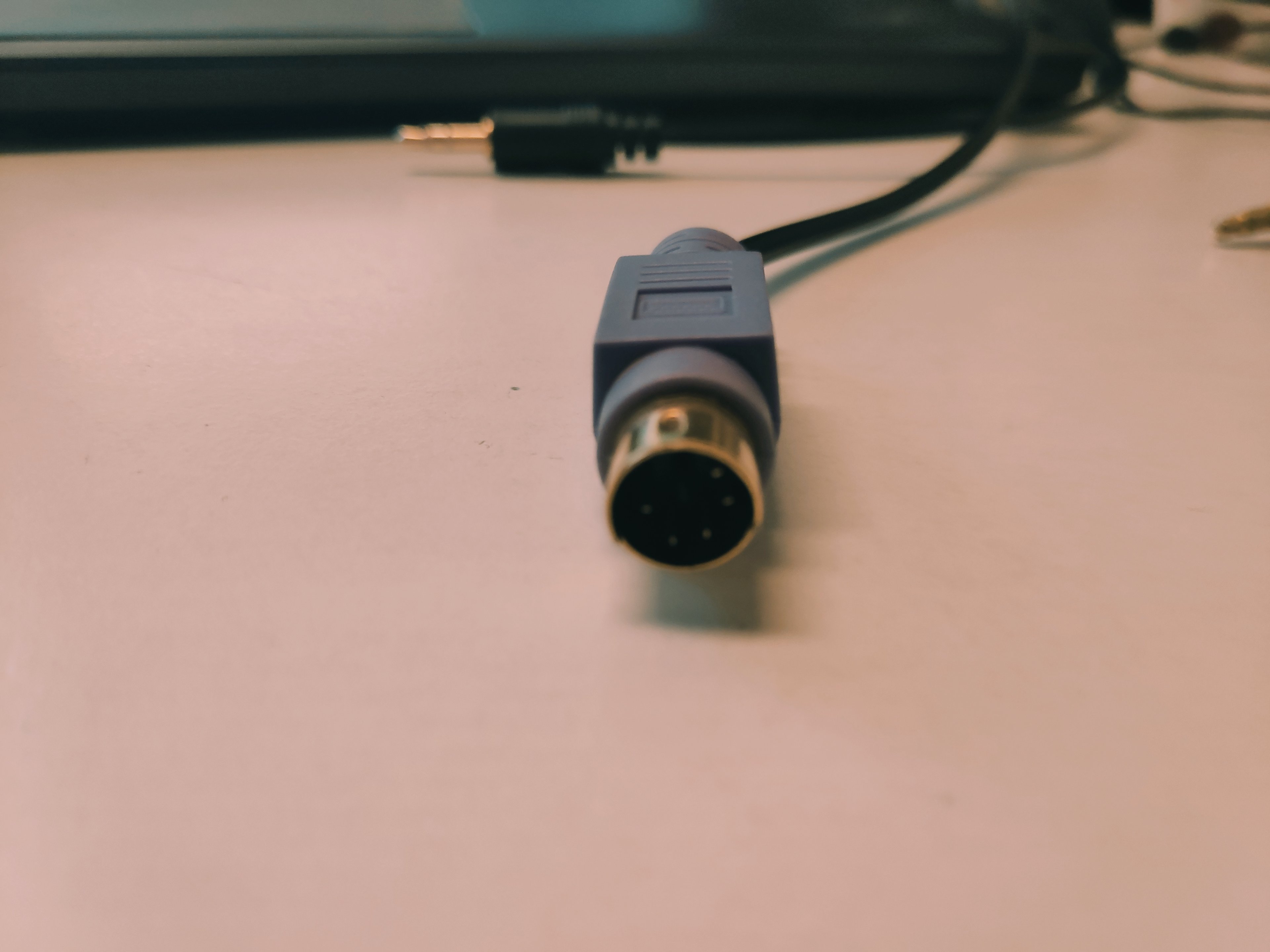

Hab es jetzt hinbekommen mit einem anderen Handy 👍

Das Zäpfchen oben links fehlt.

LG, Maximilia 🤙



[kartoffelpü]

Also ist das Pin 5 am Stecker, denn die Belegung oben im Bild zeigt scheinbar die Gegenseite (Buchse). Ohne den Pin wird das nichts, also muss ein neuer Stecker angelötet werden.



[bisy]

Und wer macht sowas, also löten?

Entweder man macht es selbst, oder du findest in der Nähe solche Repair Cafés oder Computer Läden, die das für dich machen.

Und man ersetzt da dann den ganzen Stecker



[Maximilia]

Oh man, wie kann ich das nicht merken, du hast völlig Recht, das ist Pin 5...

Ich bin so blööööd...

Würdest du versuchen einen neuen Pin reinzulöten oder das Kabel abzuschneiden? Und wenn Kabel abschneiden, muss ich wieder den runden Stecker anlöten sodass ich weiterhin einen Adapter benötige oder kann ich gleich einen USB Anschluss anlöten? Und wer macht sowas? 😅

LG, Maximilia



[r3m4]

In deinem speziellen Fall kannst du auch direkt ein USB anlöten, wenn du die Belegung nimmst.
Machen kann das jeder der einen Lötkolben richtig halten kann:
http://bilder.hifi-forum.de/max/555033/lotkolben_932196.jpg



[Maximilia]

Ok, dass man anstelle des PS2 Steckers direkt einen USB Stecker anlöten kann ist praktisch 🤙.

Und zu dem Rest sage ich nur: Überschätz mich nicht 😂
😂😂

Danke an alle! 👍👍👍

LG, Maximilia



[Michael-Menten]

In deinem speziellen Fall kannst du auch direkt ein USB anlöten

Nein.

Es braucht einen aktiven Adapter von PS2 zu USB.



[Exterior]

@r3m4 - Du kannst doch nicht jemandem, der keine Ahnung von Löten hat, sagen, dass man den Lötkolben richtig halten muss und dann dieses Bild zeigen



[r3m4]

Nein.

Es braucht einen aktiven Adapter von PS2 zu USB.

Das ist prinzipiell richtig, jedoch kann in dem speziellen Fall die MK 80 nativ das USB Protokoll ausgeben und tut dies auch. Sonst würde der obrige Adapter (der original dabei liegt) ja auch nicht funktionieren.
QPAD hat das damals gemacht um die ersten wirklichen NKRO Tastaturen rauszubringen.



[Michael-Menten]

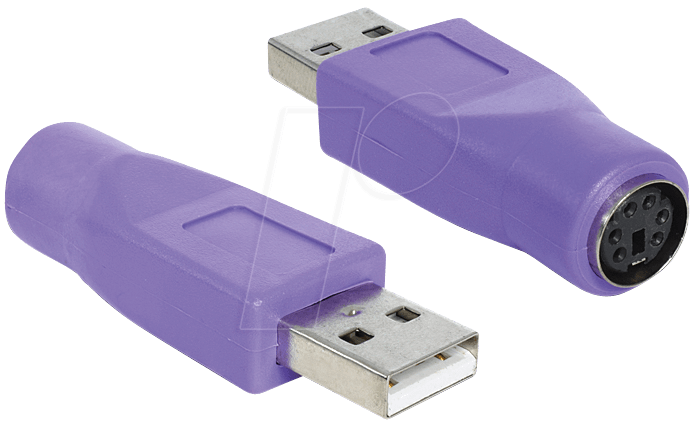

Sonst würde der obrige Adapter (der original dabei liegt) ja auch nicht funktionieren.

Die sind immer so groß und aktiv.

Hast du eine Quelle für den Teil mit USB über PS2?
