Hallo Leute,

wende mich heute mit einer kleinen Tüftelfrage an euch. Der Receiver TechniSat Digicorder S2 Twin Pvr meiner Eltern zeigt die Festplatte nun des öfteren nicht mehr an. Muss muss ihn einmal stromlos machen und dann wird sie wieder wie gewohnt angezeigt. Daraufhin habe ich die Festplatte formatiert und es werden auch keine Fehler angezeigt, das Problem blieb bestehen. Jetzt habe ich gedacht, dass es vielleicht ja doch nicht das Problem der Festplatte ist? Vielleicht fehlerhafter Kondensator o.ä?

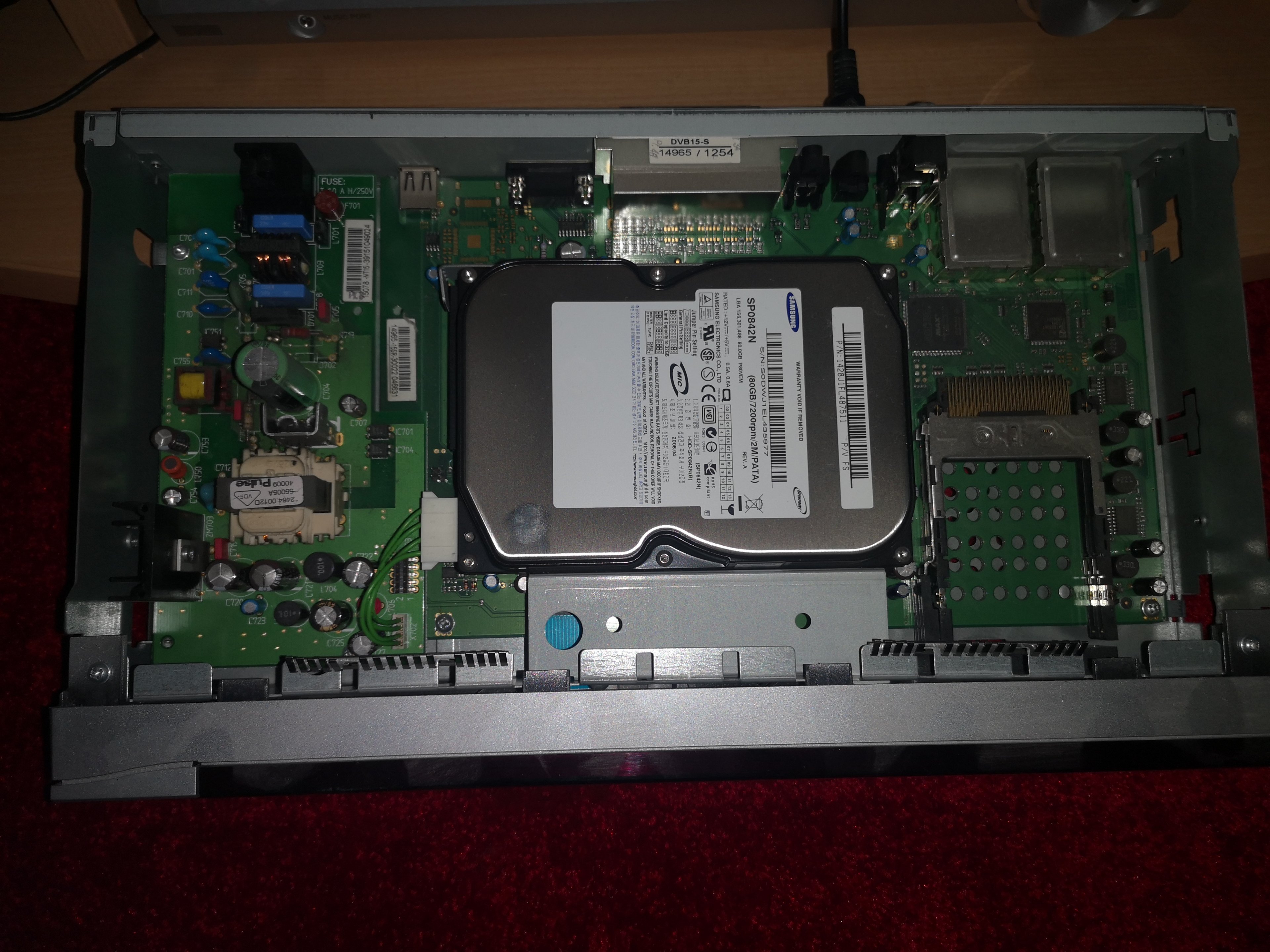

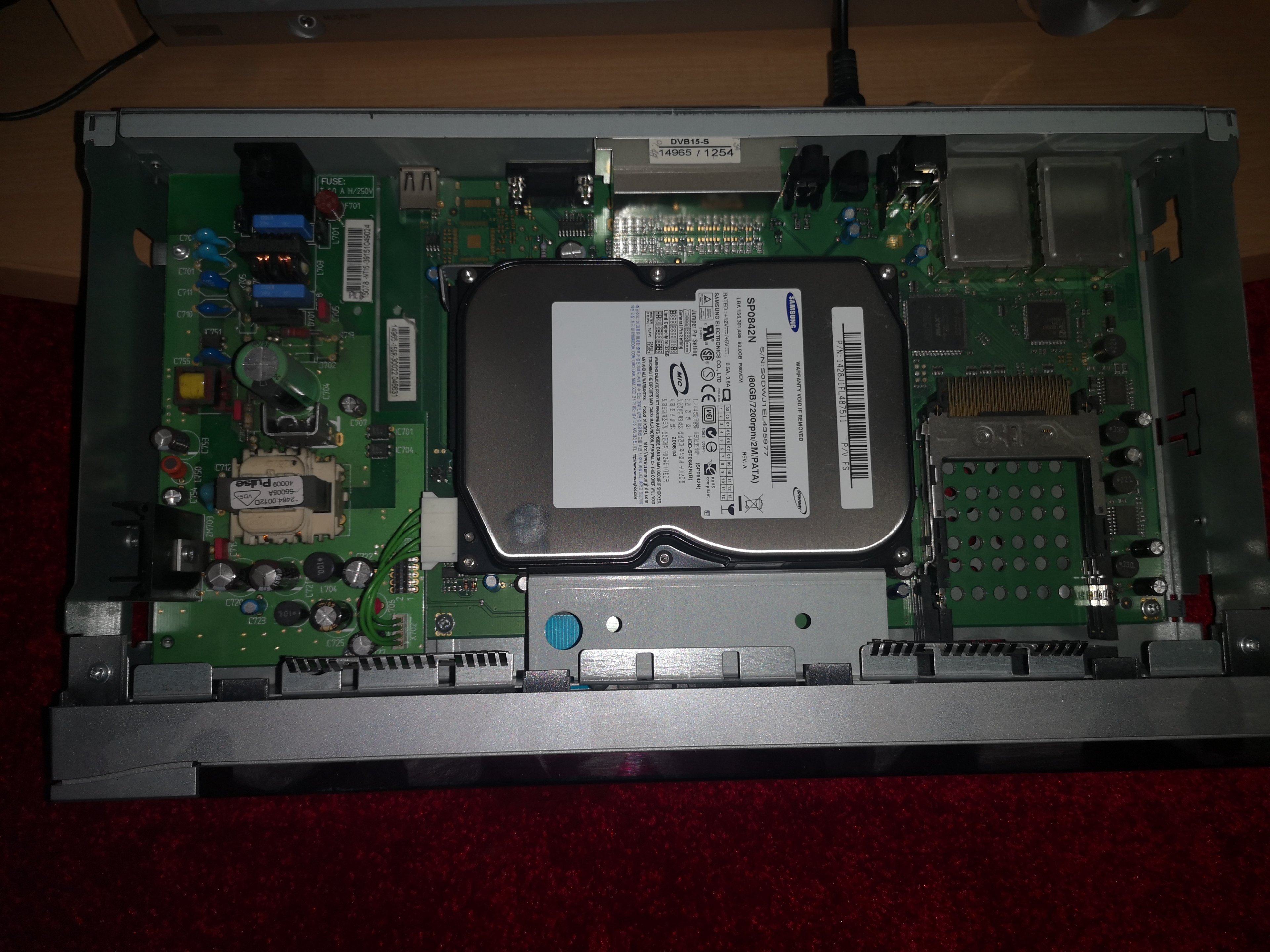

Ich füge mal ein Bild des inneren hinzu. Vielleicht hat jemand eine Idee?

Mfg



[BlubbsDE]

Das ist eine 80 GB HDD. Die wird es einfach hinter sich haben.



[Vindoriel]

C720 und C721 (unterhalb des Trafos vom Schaltnetzteil) sehen in der Tat oben gewölbt aus, diese sollte man ersetzen. Am Besten einen Bekannten fragen, der sich mit sowas auskennt (Low-ESR usw.), oder Fernsehladen mit eigener Werkstatt.



[rg88]

C721 sieht eindeutig defekt aus



[bart0rn]

Hat möglicherweise nichts mit dem Fehler zu tun:

Sind die 3 Flügel nach oben gebogen?



[mr.malcom]

Die markierten Kondensatoren sind hinüber.
Damit wird uu. die Spannung nicht mehr ausreichend geglättet und der Rec. läuft instabil.



[banshing]

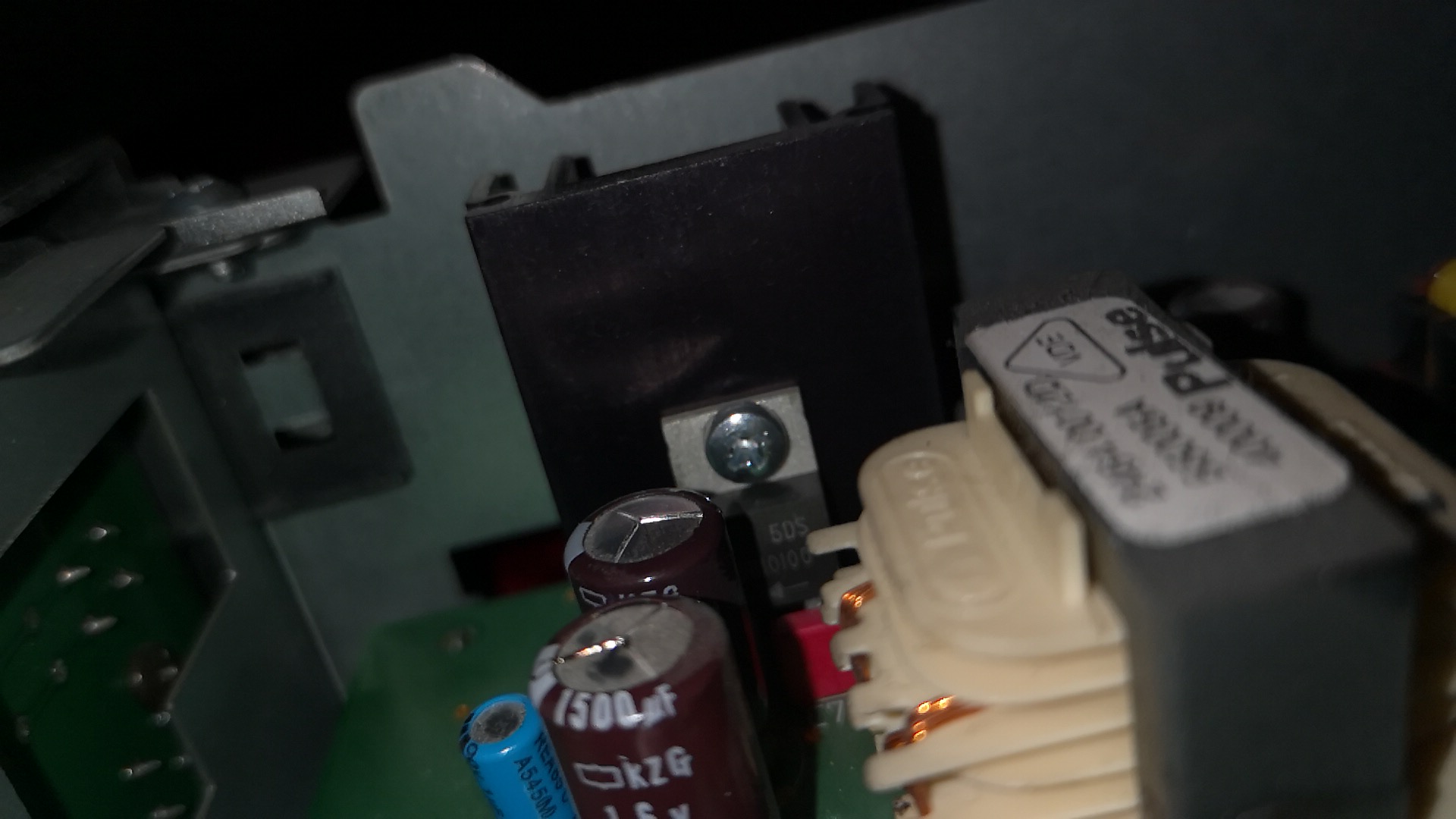

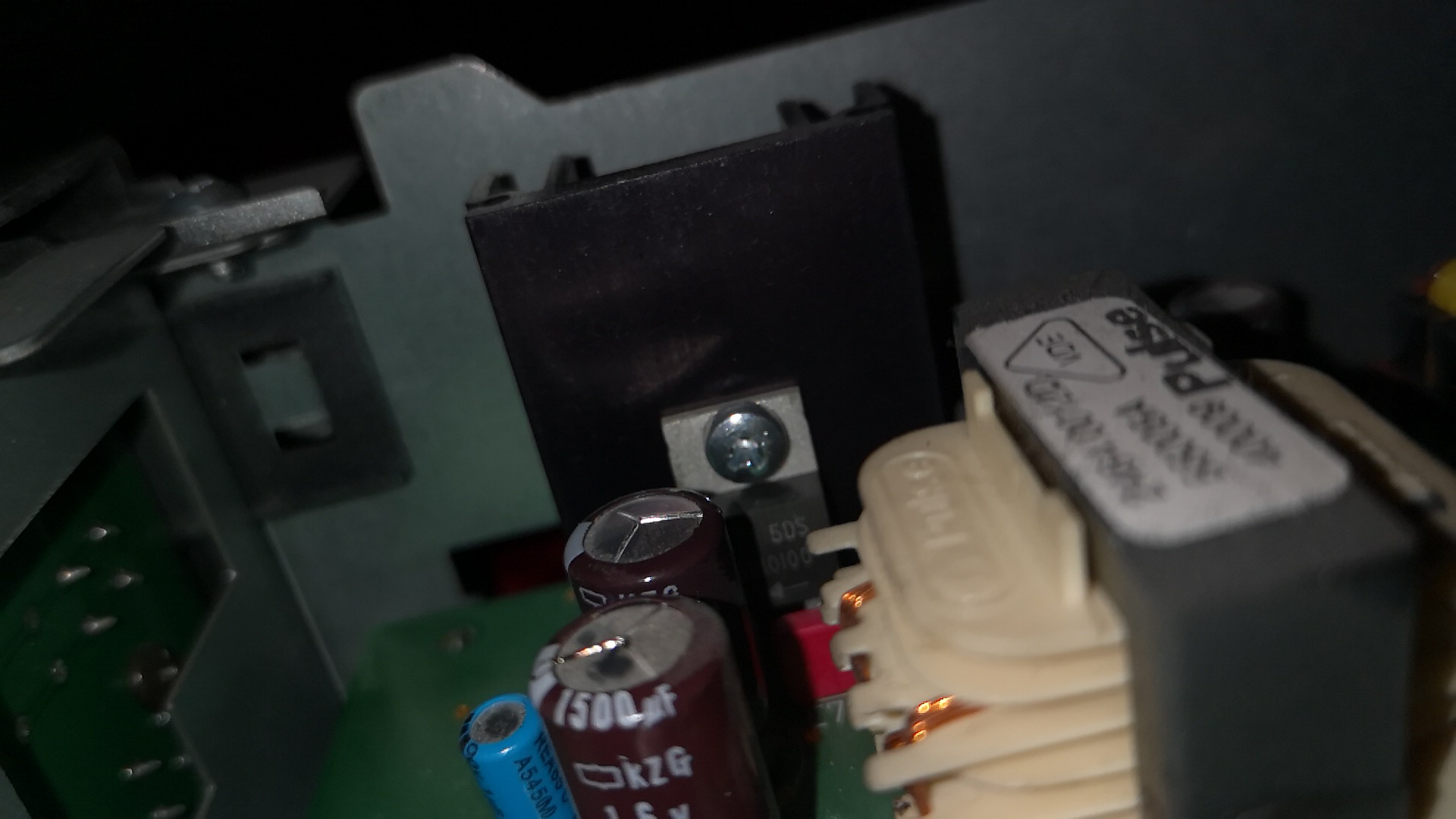

Hier noch ein Bild. Sind eindeutig gebogen. Meint ihr über den Schaltplan würde man den genauen Kondensator bestellen können und den dann einbauen?



[mr.malcom]

Du brauchst keinen Schaltplan, die Werte stehen auf dem Kondensator.
Wenn ich es richtig erkenne 1500μF 16V, es ist ein Elko.

Lass die aber lieber Finger davon wenn du nicht genau weist was du tust, im Bereich des Netzteils führen einige Kondensatoren Netzspannung auch wenn der Rec. aus ist.



[banshing]

Du brauchst keinen Schaltplan, die Werte stehen auf dem Kondensator.
Wenn ich es richtig erkenne 1500μF 16V, es ist ein Elko.

Lass die aber lieber Finger davon wenn du nicht genau weist was du tust, im Bereich des Netzteils führen einige Kondensatoren Netzspannung auch wenn der Rec. aus ist.

Habe den Receiver von der Spannung genommen, mich geerdet. 2 solche Kondensatoren zu besorgen und beim stromlosen Receiver einzubauen kann man schon versuchen oder? Sonst muss vermutlich eh ein neuer her.



[mr.malcom]

Ob du dich erdest oder den Rec. vom Stom trennst ändert nichts daran das im Bereich des Netzteils Kondensatoren Netzspannung führen können! Auch wenn der Rec. längere Zeit abgeschalten ist!

Wenn du nicht weist was du tust kann das Lebensgefährlich sein!



[Ost-Ösi]

Gerade im Netzspannungsbereich ist erden gerade kontraproduktiv und bei einem Ko hilft dir nicht einmal der FI. (Aber bei einer Spannungsfestigkeit von 16V dürfte dort nicht passieren). Aber andere Bauteile könnten noch auch bei ausgestrecktem Gerät noch Spannung führen. D.h. von einem Fachmann durchführen lassen.



[Vindoriel]

Und da es ein Schaltnetzteil ist, reicht auch nicht irgendein 08/15-Elko, sondern z.B der ESR ist wichtig wegen den höheren Frequenzen. Also fachlichen Rat holen...
Edit: Evtl. "Frolyt EKR", ist für Schaltnetzteilanwendungen.

längere Zeit abgeschalten ist

abgeschaltet... (Passivform)

Auch ist da keine Netzspannung mehr drauf, wenn der Receiver abgesteckt ist, es ist "lediglich" die im Kondensator gespeicherte Energie (was je nach Größe des Kondensators dennoch mehr als nur unangenehm sein kann), im ungünstigen Fall auch mehr als 300 V.

Die fraglichen Kondensatoren sind auch auf der Sekundärseite, also ungefährlich. Nur mit dem großen Grünen (C704) sollte man vorsichtig sein (und den damit verbundenen Bauteilen), denn dieser puffert die Netzspannung nach dem Gleichrichter.



[Binalog]

Eine Alternative wäre es einfach zu akzeptieren, dass das betagte Gerät (PATA-Platte, SCART-Anschluss, kein HDMI, kann es überhaupt HD-Sender empfangen?) seine technische Lebensdauer erreicht hat und sich ein neues gönnen.



[mr.malcom]

abgeschaltet... (Passivform)

Gut, das wir das geklärt haben.

Nur mit dem großen Grünen (C704) sollte man vorsichtig sein (und den damit verbundenen Bauteilen)

Das ist richtig, mir war wichtig den TE auf evtl. Gefahren hinzuweisen.
Wenn man nur an Kontakten/Verbindungen der beiden defekten Kondensatoren arbeitet ist es absolut ungefährlich. Wenn man beim Löten/hantieren jedoch auf die Primärseite kommt, kann es sehr sehr unangenehm werden.

@banshing wenn du selbst lötest: Elkos dürfen nicht verpolt werden, sonst ist ganz schnell "inside out".
