Temperatur WD EDAZ air flow 8TB drive (wd mybook)

[floogy]

Hallo,

ich habe mir ein WD MyBook 8TB zugelegt, nach zwei Stunden Idle Betrieb (exFAT formatiert geliefert) hat sie eine Temperatur von 54°C.

Ich frage mich nun, falls ich sie als NAS-Festplatte in meinem alten HP ProLiant MicroServer N40L 2x 1,50GHz mit FreeNAS und ZFS betreiben sollte, ob ich a) den 3. Pin des power connectors isolieren muss, oder ob die SATA-Bays des HP microserver den sowieso auslassen und b) ob die Platte außerhalb des MyBook-Gehäuses und in dem HP-microserver wohl unter 65°C bleiben würden, was smartctl als höchste zu empfehlende Temperatur angibt (70° C + ist wohl nicht zuträglich).

smartctl 6.6 2017-11-05 r4594 [i686-w64-mingw32-w10(64)-b19041] (sf-6.6-1)
Copyright (C) 2002-17, Bruce Allen, Christian Franke, www.smartmontools.org

=== START OF INFORMATION SECTION ===
Device Model:     WDC WD80EDAZ-11TA3A0
Serial Number:    VGH2WNSG
LU WWN Device Id: 5 000cca 0becf681d
Firmware Version: 81.00A81
User Capacity:    8.001.563.222.016 bytes [8,00 TB]
Sector Sizes:     512 bytes logical, 4096 bytes physical
Rotation Rate:    5400 rpm
Form Factor:      3.5 inches
Device is:        Not in smartctl database [for details use: -P showall]
ATA Version is:   ACS-2, ATA8-ACS T13/1699-D revision 4
SATA Version is:  SATA 3.2, 6.0 Gb/s (current: 6.0 Gb/s)
Local Time is:    Sat Nov 21 16:12:21 2020 MZ
SMART support is: Available - device has SMART capability.
SMART support is: Enabled
AAM feature is:   Unavailable
APM feature is:   Disabled
Rd look-ahead is: Enabled
Write cache is:   Enabled
DSN feature is:   Unavailable
ATA Security is:  Disabled, NOT FROZEN [SEC1]

=== START OF READ SMART DATA SECTION ===
SMART overall-health self-assessment test result: PASSED

General SMART Values:
Offline data collection status:  (0x80)    Offline data collection activity
                    was never started.
                    Auto Offline Data Collection: Enabled.
Self-test execution status:      (   0)    The previous self-test routine completed
                    without error or no self-test has ever
                    been run.
Total time to complete Offline
data collection:         (   87) seconds.
Offline data collection
capabilities:              (0x5b) SMART execute Offline immediate.
                    Auto Offline data collection on/off support.
                    Suspend Offline collection upon new
                    command.
                    Offline surface scan supported.
                    Self-test supported.
                    No Conveyance Self-test supported.
                    Selective Self-test supported.
SMART capabilities:            (0x0003)    Saves SMART data before entering
                    power-saving mode.
                    Supports SMART auto save timer.
Error logging capability:        (0x01)    Error logging supported.
                    General Purpose Logging supported.
Short self-test routine
recommended polling time:      (   2) minutes.
Extended self-test routine
recommended polling time:      ( 911) minutes.
SCT capabilities:            (0x003d)    SCT Status supported.
                    SCT Error Recovery Control supported.
                    SCT Feature Control supported.
                    SCT Data Table supported.

SMART Attributes Data Structure revision number: 16

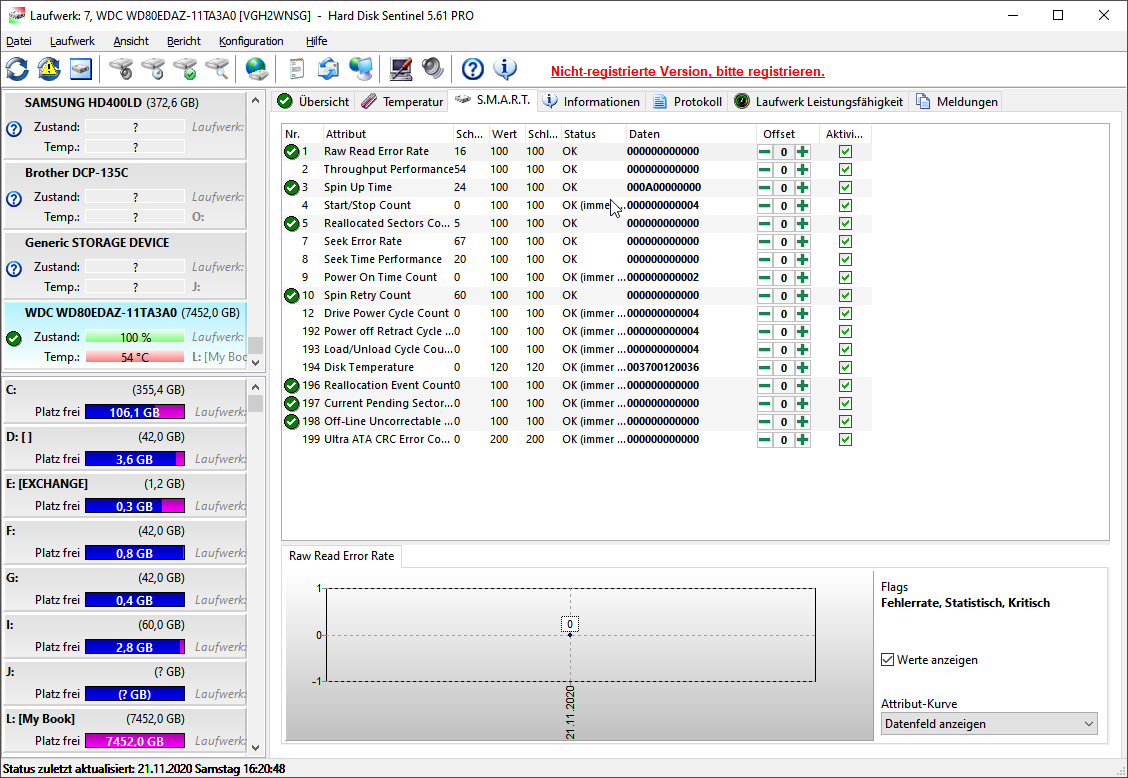

Vendor Specific SMART Attributes with Thresholds:
ID# ATTRIBUTE_NAME          FLAGS    VALUE WORST THRESH FAIL RAW_VALUE
  1 Raw_Read_Error_Rate     PO-R--   100   100   016    -    0
  2 Throughput_Performance  --S---   100   100   054    -    0
  3 Spin_Up_Time            POS---   100   100   024    -    0
  4 Start_Stop_Count        -O--C-   100   100   000    -    4
  5 Reallocated_Sector_Ct   PO--CK   100   100   005    -    0
  7 Seek_Error_Rate         -O-R--   100   100   067    -    0
  8 Seek_Time_Performance   --S---   100   100   020    -    0
  9 Power_On_Hours          -O--C-   100   100   000    -    2
 10 Spin_Retry_Count        -O--C-   100   100   060    -    0
 12 Power_Cycle_Count       -O--CK   100   100   000    -    4
192 Power-Off_Retract_Count -O--CK   100   100   000    -    4
193 Load_Cycle_Count        -O--C-   100   100   000    -    4
194 Temperature_Celsius     -O----   120   120   000    -    54 (Min/Max 18/54)
196 Reallocated_Event_Count -O--CK   100   100   000    -    0
197 Current_Pending_Sector  -O---K   100   100   000    -    0
198 Offline_Uncorrectable   ---R--   100   100   000    -    0
199 UDMA_CRC_Error_Count    -O-R--   200   200   000    -    0
                            ||||||_ K auto-keep
                            |||||__ C event count
                            ||||___ R error rate
                            |||____ S speed/performance
                            ||_____ O updated online
                            |______ P prefailure warning

General Purpose Log Directory Version 1
SMART           Log Directory Version 1 [multi-sector log support]
Address    Access  R/W   Size  Description
0x00       GPL,SL  R/O      1  Log Directory
0x01           SL  R/O      1  Summary SMART error log
0x02           SL  R/O      1  Comprehensive SMART error log
0x03       GPL     R/O      1  Ext. Comprehensive SMART error log
0x04       GPL     R/O    256  Device Statistics log
0x04       SL      R/O    255  Device Statistics log
0x06           SL  R/O      1  SMART self-test log
0x07       GPL     R/O      1  Extended self-test log
0x08       GPL     R/O      2  Power Conditions log
0x09           SL  R/W      1  Selective self-test log
0x0c       GPL     R/O   5501  Pending Defects log
0x10       GPL     R/O      1  NCQ Command Error log
0x11       GPL     R/O      1  SATA Phy Event Counters log
0x12       GPL     R/O      1  SATA NCQ Non-Data log
0x13       GPL     R/O      1  SATA NCQ Send and Receive log
0x15       GPL     R/W      1  Rebuild Assist log
0x21       GPL     R/O      1  Write stream error log
0x22       GPL     R/O      1  Read stream error log
0x24       GPL     R/O    256  Current Device Internal Status Data log
0x25       GPL     R/O    256  Saved Device Internal Status Data log
0x2f       GPL     -        1  Set Sector Configuration
0x30       GPL,SL  R/O      9  IDENTIFY DEVICE data log
0x80-0x9f  GPL,SL  R/W     16  Host vendor specific log
0xe0       GPL,SL  R/W      1  SCT Command/Status
0xe1       GPL,SL  R/W      1  SCT Data Transfer

SMART Extended Comprehensive Error Log Version: 1 (1 sectors)
No Errors Logged

SMART Extended Self-test Log Version: 1 (1 sectors)
No self-tests have been logged.  [To run self-tests, use: smartctl -t]

SMART Selective self-test log data structure revision number 1
 SPAN  MIN_LBA  MAX_LBA  CURRENT_TEST_STATUS
    1        0        0  Not_testing
    2        0        0  Not_testing
    3        0        0  Not_testing
    4        0        0  Not_testing
    5        0        0  Not_testing
Selective self-test flags (0x0):
  After scanning selected spans, do NOT read-scan remainder of disk.
If Selective self-test is pending on power-up, resume after 0 minute delay.

SCT Status Version:                  3
SCT Version (vendor specific):       256 (0x0100)
SCT Support Level:                   0
Device State:                        Active (0)

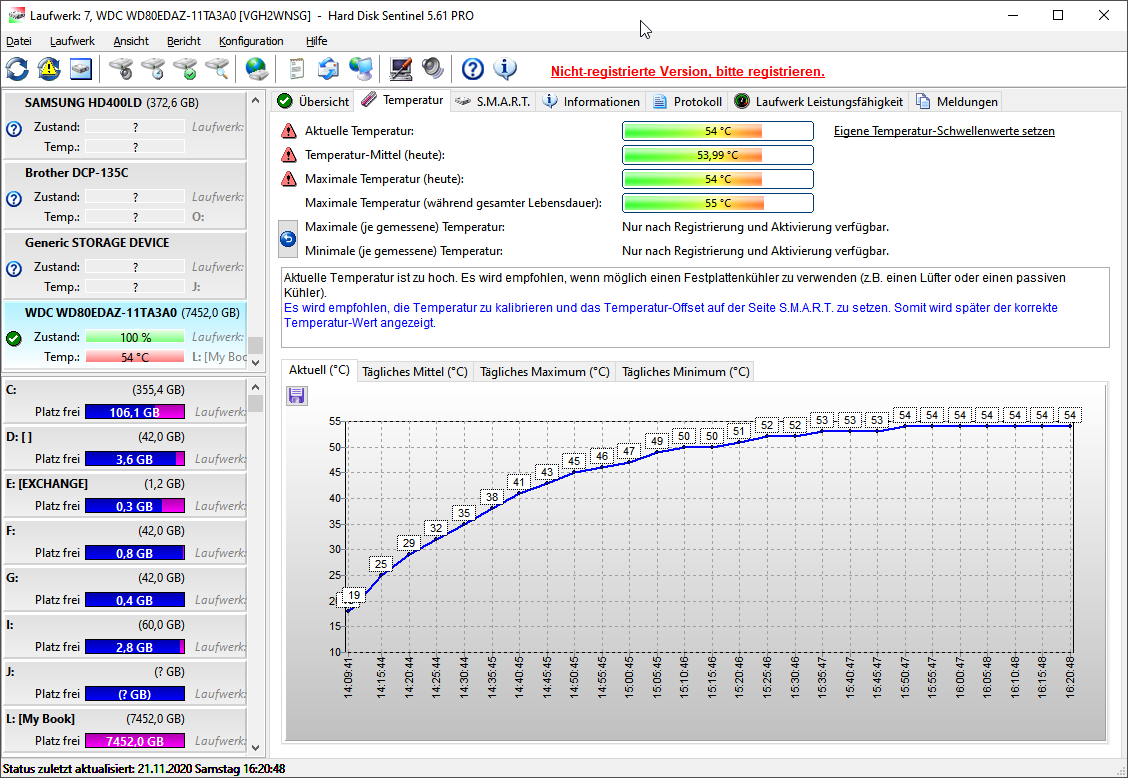

Current Temperature:                    54 Celsius
Power Cycle Min/Max Temperature:     18/54 Celsius
Lifetime    Min/Max Temperature:     18/54 Celsius
Under/Over Temperature Limit Count:   0/0

SCT Temperature History Version:     2
Temperature Sampling Period:         1 minute
Temperature Logging Interval:        1 minute
Min/Max recommended Temperature:      0/65 Celsius
Min/Max Temperature Limit:           -40/70 Celsius
Temperature History Size (Index):    128 (125)

Index    Estimated Time   Temperature Celsius
 126    2020-11-21 14:05     0  -
 127    2020-11-21 14:06     0  -
   0    2020-11-21 14:07    26  *******
   1    2020-11-21 14:08    26  *******
   2    2020-11-21 14:09    18  -
   3    2020-11-21 14:10    19  -
   4    2020-11-21 14:11    20  *
   5    2020-11-21 14:12    21  **
   6    2020-11-21 14:13    23  ****
   7    2020-11-21 14:14    24  *****
   8    2020-11-21 14:15    25  ******
   9    2020-11-21 14:16    25  ******
  10    2020-11-21 14:17    26  *******
  11    2020-11-21 14:18    27  ********
  12    2020-11-21 14:19    28  *********
  13    2020-11-21 14:20    29  **********
  14    2020-11-21 14:21    30  ***********
  15    2020-11-21 14:22    30  ***********
  16    2020-11-21 14:23    31  ************
  17    2020-11-21 14:24    32  *************
  18    2020-11-21 14:25    32  *************
  19    2020-11-21 14:26    33  **************
  20    2020-11-21 14:27    34  ***************
  21    2020-11-21 14:28    34  ***************
  22    2020-11-21 14:29    35  ****************
  23    2020-11-21 14:30    35  ****************
  24    2020-11-21 14:31    36  *****************
  25    2020-11-21 14:32    37  ******************
  26    2020-11-21 14:33    37  ******************
  27    2020-11-21 14:34    38  *******************
  28    2020-11-21 14:35    38  *******************
  29    2020-11-21 14:36    39  ********************
  30    2020-11-21 14:37    39  ********************
  31    2020-11-21 14:38    40  *********************
  32    2020-11-21 14:39    40  *********************
  33    2020-11-21 14:40    41  **********************
  34    2020-11-21 14:41    41  **********************
  35    2020-11-21 14:42    41  **********************
  36    2020-11-21 14:43    42  ***********************
  37    2020-11-21 14:44    42  ***********************
  38    2020-11-21 14:45    43  ************************
  39    2020-11-21 14:46    43  ************************
  40    2020-11-21 14:47    43  ************************
  41    2020-11-21 14:48    44  *************************
  42    2020-11-21 14:49    44  *************************
  43    2020-11-21 14:50    45  **************************
  44    2020-11-21 14:51    45  **************************
  45    2020-11-21 14:52    45  **************************
  46    2020-11-21 14:53    46  ***************************
 ...    ..(  2 skipped).    ..  ***************************
  49    2020-11-21 14:56    46  ***************************
  50    2020-11-21 14:57    47  ****************************
 ...    ..(  2 skipped).    ..  ****************************
  53    2020-11-21 15:00    47  ****************************
  54    2020-11-21 15:01    48  *****************************
 ...    ..(  2 skipped).    ..  *****************************
  57    2020-11-21 15:04    48  *****************************
  58    2020-11-21 15:05    49  ******************************
 ...    ..(  3 skipped).    ..  ******************************
  62    2020-11-21 15:09    49  ******************************
  63    2020-11-21 15:10    50  *******************************
 ...    ..(  4 skipped).    ..  *******************************
  68    2020-11-21 15:15    50  *******************************
  69    2020-11-21 15:16    51  ********************************
 ...    ..(  5 skipped).    ..  ********************************
  75    2020-11-21 15:22    51  ********************************
  76    2020-11-21 15:23    52  *********************************
 ...    ..(  9 skipped).    ..  *********************************
  86    2020-11-21 15:33    52  *********************************
  87    2020-11-21 15:34    53  **********************************
 ...    ..( 11 skipped).    ..  **********************************
  99    2020-11-21 15:46    53  **********************************
 100    2020-11-21 15:47    54  ***********************************
 101    2020-11-21 15:48    53  **********************************
 102    2020-11-21 15:49    54  ***********************************
 ...    ..( 21 skipped).    ..  ***********************************
 124    2020-11-21 16:11    54  ***********************************
 125    2020-11-21 16:12     0  -

SCT Error Recovery Control:
           Read: Disabled
          Write: Disabled

Device Statistics (GP/SMART Log 0x04) not supported

SATA Phy Event Counters (GP Log 0x11)
ID      Size     Value  Description
0x0001  2            0  Command failed due to ICRC error
0x0002  2            0  R_ERR response for data FIS
0x0003  2            0  R_ERR response for device-to-host data FIS
0x0004  2            0  R_ERR response for host-to-device data FIS
0x0005  2            0  R_ERR response for non-data FIS
0x0006  2            0  R_ERR response for device-to-host non-data FIS
0x0007  2            0  R_ERR response for host-to-device non-data FIS
0x0008  2            0  Device-to-host non-data FIS retries
0x0009  2            0  Transition from drive PhyRdy to drive PhyNRdy
0x000a  2            1  Device-to-host register FISes sent due to a COMRESET
0x000b  2            0  CRC errors within host-to-device FIS
0x000d  2            0  Non-CRC errors within host-to-device FIS



[Fusionator]

Probieren. Zumindest die EMAZ wird als kompatibel gelistet (ohne 3,3V Mod) https://n40l.fandom.com/wiki/Hard_drives
Auf etwas Luftstrom würde ich auf jeden Fall achten. Die "Luft Whites" sind leider Hitzköpfe. Helium gibts ja leider inzwischen nur noch ab 12TB.



[floogy]

Ich habe jetzt aber auch schon gelesen, dass das in einem NAS mit aktiver Kühlung nicht so dramatisch sein soll (40-50°C eher so 42°C). Es sollen auch definitiv keine SMR sein (also keine Probleme mit ZFS) und es wird vermutet, dass sie eher 7200 rpm laufen (120Hz) als die S.M.A.R.T. berichteten 5400 rpm. Die Firmware ist WD 81.00A81, in einer Ultrastar HC320.

https://forum.hddguru.com/viewtopic.php?f=1&t=39947
https://www.computerbase.de/forum/search/963496/?q=EDAZ&o=relevance
https://www.reddit.com/r/DataHoarder/comments/g61kvi/wd_mybook_8tb_wd80edaz_drive_inside/



[Fusionator]

Alles was du schreibst ist richtig 7200 rpm/non SMR/Ultrastar laut RN Nummer. Sind halt etwas lauter und wärmer als Helium Platten, aber wenn man sie kühlt und einen die Lautstärke nicht stört ist alles gut. Mit Lautstärke meine ich jetzt das Laufgeräusch. Zugriffsgeräusche sind hier eh "kernig" , da es ja im Grunde genommen Enterprise Platten sind Silentfreaks dürfen weiter von (haltbaren) 8TB QLC/PLC für 200€ träumen



[borg5349]

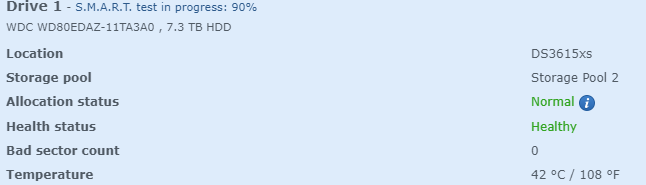

Habe zwei von den selben Platten in einem Gen7 HP Microserver (xpenology/DSM als OS). Ist tatsächlich kaum hörbar und selbst unter Last bisher bei max. 42C .

EDIT: Wie schon oben geschrieben: Pin 3 muss nicht isoliert werden



[floogy]

Bei mir resilvered die 8TB-Platte, die ich jetzt in einen Slot des HP microservers N40L eingebaut habe. Wie schon angedeutet, musste ich dazu mit Pin 3 nichts unternehmen. Die 2TB, die vorher drin war habe ich oben im Gehäuse als 5. Platte untergebracht, wo sonst das optical drive angeschlossen wird.

Im FreeNAS, das ich heute auf TrueNAS upgegradet habe, fügte ich sie mittels zpool attach pool1 <gptid 2TB hdd vdev> <gptid 8TB hdd vdev> hinzu, was ZFS dann automatisch in einen mirror pool (raid1) konvertiert und resilvered.

Die Temperatur, die zuvor im WD MyBook-Gehäuse auf 55°C stieg (idle), kommt bei Last gerade mal auf 40°C und ohne Last auf 38°C. Vielleicht im Hochsommer etwas mehr, aber gut 15 (unter Last) vielleicht 20° C weniger als in dem passiven Plastikgehäuse.

Die 2TB Platte ist nur etwa 2°C kühler, eine Hitachi Deskstar 7K3000, HDS723020BLA642.

root@floogy:~ # zpool status pool1
  pool: pool1
state: ONLINE
status: One or more devices is currently being resilvered.  The pool will
        continue to function, possibly in a degraded state.
action: Wait for the resilver to complete.
  scan: resilver in progress since Mon Nov 23 19:33:15 2020
        626G scanned at 143M/s, 404G issued at 92.1M/s, 1.76T total
        406G resilvered, 22.49% done, 04:18:17 to go
config:

        NAME                                            STATE     READ WRITE CKSUM
        pool1                                           ONLINE       0     0     0
          mirror-0                                      ONLINE       0     0     0
            gptid/b7b60347-2077-11e2-942a-009c02975d54  ONLINE       0     0     0
            gptid/ad42d786-2db9-11eb-bdce-009c02975d54  ONLINE       0     0     0  (resilvering)

errors: No known data errors
root@floogy:~ # date && smartctl -a /dev/ada0 | grep '194 Temp'
Mon Nov 23 20:48:18 CET 2020
194 Temperature_Celsius     0x0002   162   162   000    Old_age   Always       -       40 (Min/Max 18/55)


root@floogy:~ # smartctl -x /dev/ada4 | egrep -C1 '\*\*\*\*'
Index    Estimated Time   Temperature Celsius
  32    2020-11-23 18:48    35  ****************
...    ..( 43 skipped).    ..  ****************
  76    2020-11-23 19:32    35  ****************
  77    2020-11-23 19:33    36  *****************
...    ..(  5 skipped).    ..  *****************
  83    2020-11-23 19:39    36  *****************
  84    2020-11-23 19:40    37  ******************
...    ..(  8 skipped).    ..  ******************
  93    2020-11-23 19:49    37  ******************
  94    2020-11-23 19:50    38  *******************
...    ..( 64 skipped).    ..  *******************
  31    2020-11-23 20:55    38  *******************

root@floogy:~ # smartctl -x /dev/ada0| egrep -C1 '\*\*\*\*'
Index    Estimated Time   Temperature Celsius
  97    2020-11-23 18:48    39  ********************
...    ..( 22 skipped).    ..  ********************
120    2020-11-23 19:11    39  ********************
121    2020-11-23 19:12    38  *******************
...    ..(  3 skipped).    ..  *******************
125    2020-11-23 19:16    38  *******************
126    2020-11-23 19:17    39  ********************
127    2020-11-23 19:18    39  ********************
   0    2020-11-23 19:19    39  ********************
   1    2020-11-23 19:20    38  *******************
   2    2020-11-23 19:21    38  *******************
   3    2020-11-23 19:22    39  ********************
   4    2020-11-23 19:23    38  *******************
...    ..(  4 skipped).    ..  *******************
   9    2020-11-23 19:28    38  *******************
  10    2020-11-23 19:29    39  ********************
  11    2020-11-23 19:30    38  *******************
...    ..(  6 skipped).    ..  *******************
  18    2020-11-23 19:37    38  *******************
  19    2020-11-23 19:38    39  ********************
...    ..(  5 skipped).    ..  ********************
  25    2020-11-23 19:44    39  ********************
  26    2020-11-23 19:45    40  *********************
...    ..( 68 skipped).    ..  *********************
  95    2020-11-23 20:54    40  *********************
  96    2020-11-23 20:55    39  ********************

Der nächste Schritt wird nun sein, nach Abschluss des resilvering die 2TB Platte zu detachen und durch die zweite 8TB auszutauschen (attach oder eher replace). Dabei dann autoexpansion aktivieren, so dass der 2TB mirror-0 pool sich auf die 8TB ausweitet. Dann habe ich mein Ziel erreicht und die einzelne 2TB-Platte ohne Ausfallsicherheit durch einen 8TB Mirror-Pool mit Redundanz auszutauschen.

Werde dann noch mal über die Temperatur oben im Gehäuse berichten, dort ist ja keine gute aktive Lüftung.



[floogy]

Leider ist es oben im Gehäuse wärmer, aber immerhin kühler als im MyBook-Gehäuse. Die 51° C sind schließlich unter Last beim resilvern des Mirrors erreicht worden. Idle 47/48°C.

Ich habe die Platte allerdings auch in dem Plastik-Käfig des MyBooks gelassen, das isoliert, leider eben auch die Wärme. Da dürften noch vielleicht 5° C Temperatursenkung drin sein.

194 Temperature_Celsius     0x0002   138   138   000    Old_age   Always       -       47 (Min/Max 23/51)

root@floogy:~ # smartctl -x /dev/ada4 | egrep -C1 '\*\*\*\*'
Index    Estimated Time   Temperature Celsius
  63    2020-11-24 07:19    48  *****************************
...    ..( 18 skipped).    ..  *****************************
  82    2020-11-24 07:38    48  *****************************
  83    2020-11-24 07:39    47  ****************************
  84    2020-11-24 07:40    47  ****************************
  85    2020-11-24 07:41    47  ****************************
  86    2020-11-24 07:42    48  *****************************
  87    2020-11-24 07:43    47  ****************************
...    ..(101 skipped).    ..  ****************************
  61    2020-11-24 09:25    47  ****************************
  62    2020-11-24 09:26    48  *****************************
