Tipps und Tricks zum Verlegen von Kabeln

[Photon]

Hallo Community,

jedes Mal, wenn ich einen PC zusammenschraube, ist es eine Herausforderung die Kabel so zu verlegen, dass es im Gehäuse nicht wie in einem Spaghetti-Teller aussieht. Ich versuche natürlich die Möglichkeiten zum Kabelmanagement zu nutzen, die das Gehäuse bietet, aber trotzdem sieht es am Ende noch alles andere als gut aus. Die einen Kabel sind zu lang, selbst wenn man sie über die Gehäuserückseite umleitet, die anderen sind zum Umleiten zu kurz und müssen direkt angeschlossen werden... Kennt ihr irgendwelche HowTos zum ordentlichen Verkabeln oder Sammlungen von Tipps und Tricks zu diesem Thema? Oder vielleicht habt ihr selbst irgendwelche Ratschläge? Ich finde bei Google leider nur Anleitungen für Anfänger, wo nur beschrieben wird, welches Kabel wo einzustecken ist, die mir nicht weiterhelfen...

Vielen Dank für die Hilfe,
Photon



[west0015]

Vernünftiges Gehäuse mit Kabelmanagement und schon hast du kein sichtbaren Kabelsalat. Ich habe z.B. das Thermaltake Chaser A31 und keine Probleme mit den Kabeln, alle schön versteckt.



[DigitalIllusion]

Naja,

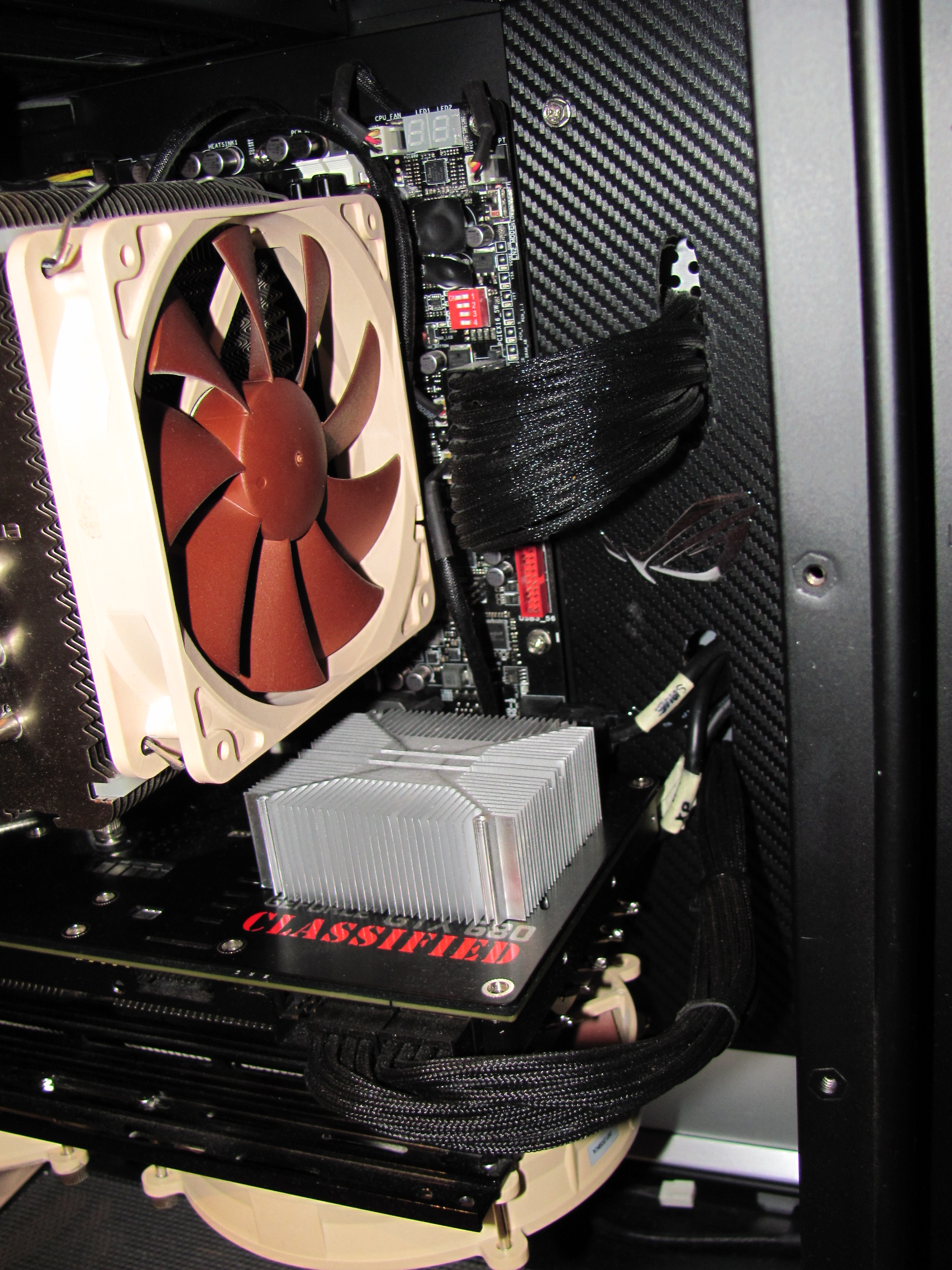

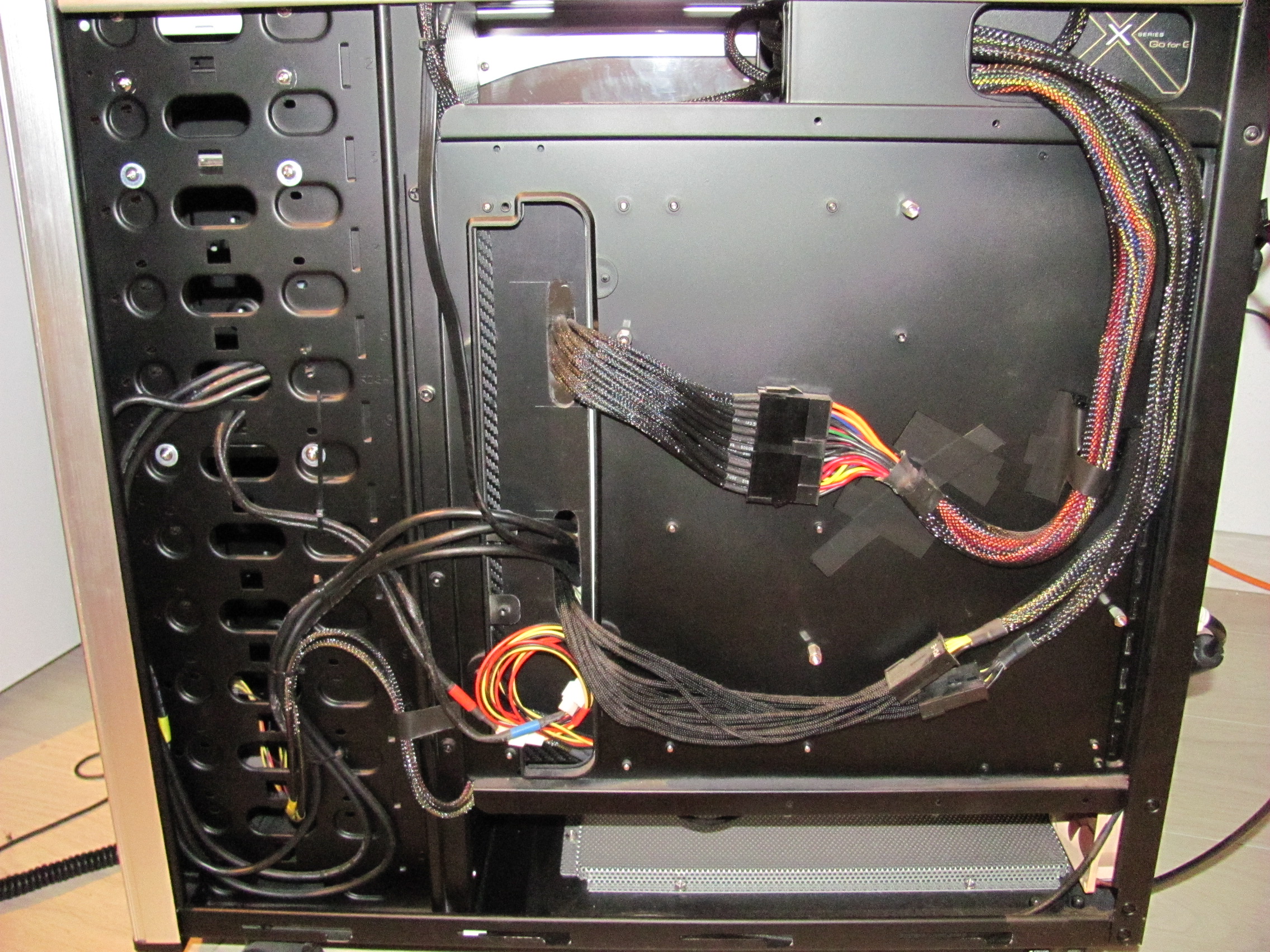

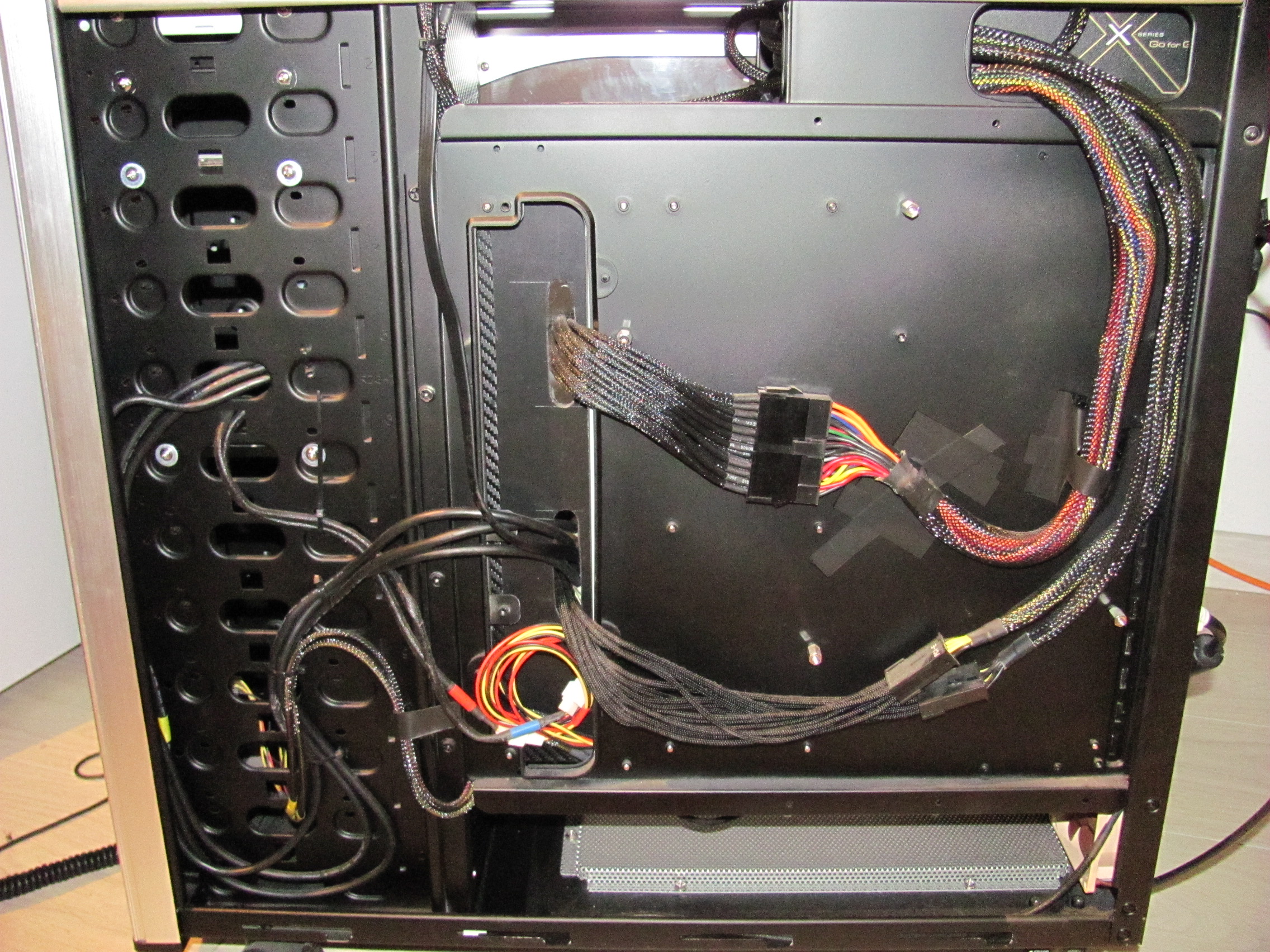

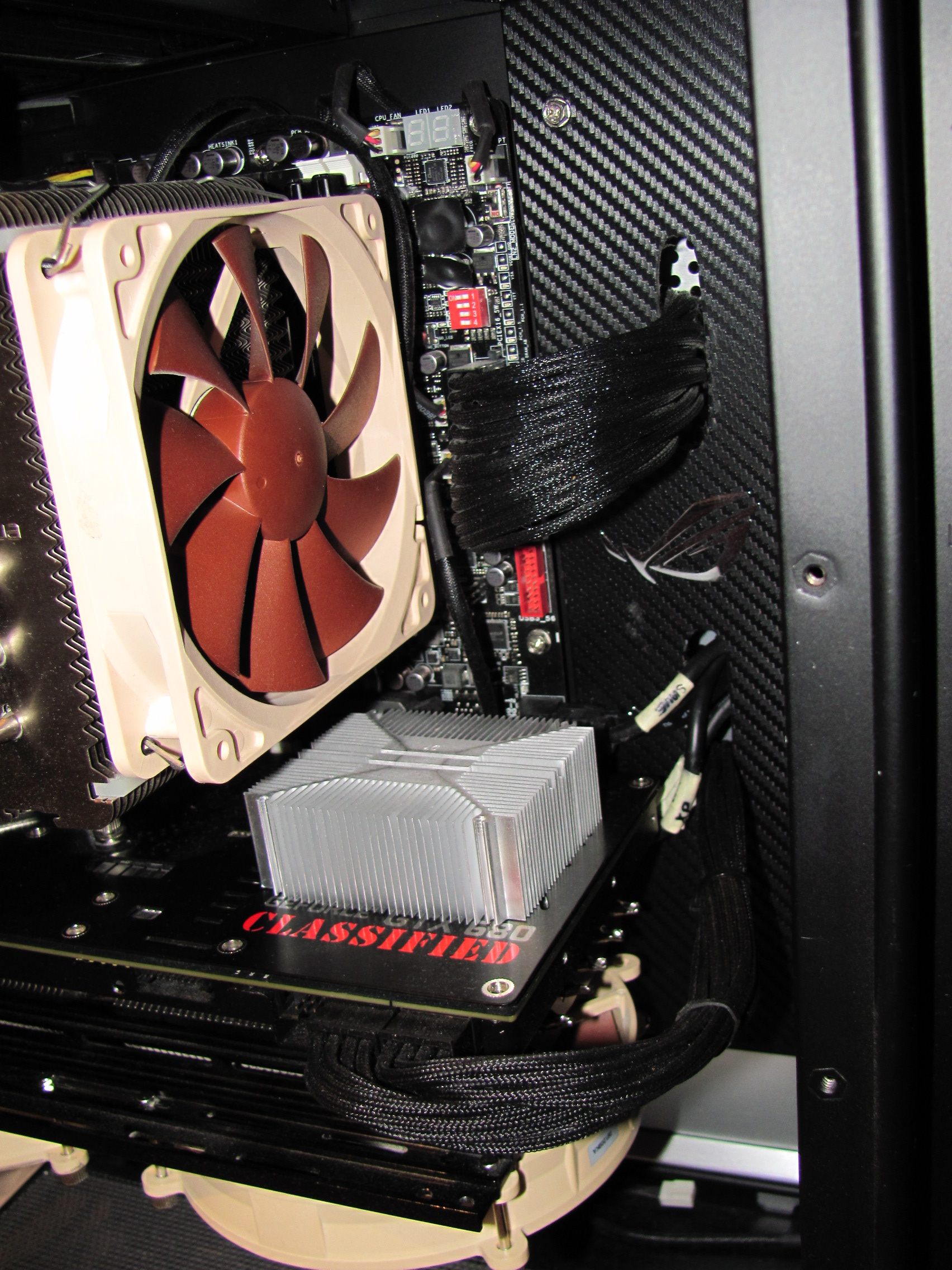

Ich habe ein Corsair Obsidian 550D Gehäuse und ein Superflower Modular Netzteil. Bei mir sieht das Kabelmanagement ordentlich aus.

HowTows braucht man dafür eigentlich nicht, eher Augen und einen zufriedenstellenden Blick und einen Geldbeutel für geeignete Komponenten, sowie Zeit.



[|SoulReaver|]

Im Grunde ist es doch einfach. Schau dir mal an was du an Kabel wo hinlegen musst, und dann besorge dir Verlängerungen der einzelnen Kabel. Je nachdem was du für ein Gehäuse hast ist es einfacher oder komplizierter. ich habe bei mir Abdeckungen gemacht, da mein Gehäuse auch älter ist. Genauer gesagt aus dem Jahr 2005. Sind Kabel zu lange lege sie einfach hinten auf "Umwege" bis die Länge passt.



[bad_beaver]

also wenn es geht 8pol cpu anschluss von hinter dem mainboard von oben zuführen, ansonsten hinter dem mainboardtray alle überlangen kabel fest machen, gegebenenfalls zusammenbinden / schlaufen machen. hängt alles sehr von dem gehäuse und deiner hardware ab. prinzipiell brauch ich pro rechner so 10-25 kabelbinder.

hab auch schon gesehen, dass ein großer hardwareversender (name ist mir entfallen) den dicken atx strang und die kabel für die laufwerke verflochten hat.

sah nett aus, wie es allerdings mit spanunngsindikation aussieht weiß ich nicht.



[Photon]

Danke euch für die Tipps!

In Zukunft werde ich natürlich auf die inneren Werte der verwendeten Gehäuse achten. Im Moment muss ich mit diesem hier auskommen: https://www.computerbase.de/preisvergleich/cooler-master-n300-nse-300-kkn1-a943578.html

Also jetzt sieht es so aus, noch ohne irgendwas mit Kabelbindern fixiert zu haben:

https://dl.dropboxusercontent.com/u/1507406/CIMG4163.JPG

und hinten hängt ein Haufen Zeug raus (unter anderem drei komplett unbenutzte Kabelstränge vom Netzteil):

https://dl.dropboxusercontent.com/u/1507406/CIMG4161.JPG

Bin ich einigermaßen auf dem richtigen Weg? Wie am besten das Stromkabel von dem hinteren Lüfter handhaben? Die anderen Kabeln würde ich wohl zu einem dicken Bündel zusammenbinden, wobei ich noch nicht so richtig weiß, wie es hinten alles reinpassen soll. Das Gehäuse hat auch noch Lüftergitter am Seitenteil, das hinter dem Mainboard liegt, da würde man also das Kabelsalat auch noch durch die Lüftergitter sehen...



[bad_beaver]

vermutlich ist es am besten deine ganzen kabel hinter den 3,5" schächten zu verbergen. dort scheint etwas mehr platz zu sein.

also alle kabel die übrig sind als dicken strang am boden entlang und dann an den 3,5" schächten mit kabel bindern befestigen. die kabel für laufwerke würde ich auch dort entlang führen und falls möglich einen teil des dicken atx kabels



[|SoulReaver|]

Das ist zum Beispiel ein Grund, warum ich vollmodulare Netzteile (ein Beispiel) mag. Da schließt man nur das an was man braucht und der Rest hängt nicht herum. gut ist bei denen auch, man kann es komplett zum Reinigen ausbauen ohne Kabel im Gehäuse ab zu stecken oder aus zu fädeln.

Wichtig ist aber als erstes ein gutes Gehäuse. und da lieber auch was ausgeben, denn das kauft man nicht jede Woche neu. Meines habe ich schon 10 Jahre und ich möchte nicht geschenkt ein Neues.



[Photon]

@bad_beaver: Danke, werd ich mal so ausprobieren!

@|SoulReaver|: Der PC, um den es mir gerade geht, ist nicht für mich, deshalb habe ich die Preisleistung über die Bequemlichkeit beim Zusammenbau gestellt. Mein eigener PC sitzt in einem BitFenix Shinobi, kein superteures aber ein doch recht gutes Gehäuse, die Möglichkeiten zur Kabelführung sind auf jeden Fall etwas besser als beim CoolerMaster N300, an dem ich gerade dran bin.



[zero389]

Ist auch ein ATX gehäuse und ein m-atx board? Dazu kommt es gibt fast keine löcher wo du mit den kabeln schnell nach hinten kommst. Das netzteil ist nicht modular, somit hast alles rumhängen auch wenn du es nicht brauchst. Als letztes sehen die Bunten Nudeln im Netz natürlich auch nicht so fein aus . Wenn man kein Buntes Lego case hat dann sehen so einheitlich gesleevte Kabel z.b auch ganz nett aus. Mitlerweile kann man das schon case porn nennen was manche da investieren an Geld und Zeit.

Aber mit ein bisschen spucke (nicht wörtlich nehmen ) kannst du das auch halbwegs ordentlich verlegen. Kabelbinder usw was du hast alles her. Noch was. Für zu Kurze Kabel gibts vllt auch ein stück was als Verlängerung dienen kann. Ich kenn das gerade nur von so gesleevten adapter sag ich mal, gibts vllt aber auch normale. Bei langen kabel ist es etwas tricky. Wenn man dann auch die Garantie behalten will usw darf man auch nix kürzen, da hilft nur Snake spielen.



[Photon]

Ja, ist ein ATX-Gehäuse mit µATX-Board und das Gehäuse hat kein Loch für den CPU-Stromanschluss und auch sonst keinerlei Löcher für die Kabelführung... Habe jetzt einfach mal versucht das beste daraus zu machen: https://dl.dropboxusercontent.com/u/1507406/CIMG4166.JPG Hab leider vergessen ein größeres Bild und eins von der Rückseite zu machen und den PC schon verpackt... Habe die Kabeln, wie von bad_beaver empfohlen hinter die 3,5"-Schächte gelegt und nach Möglichkeit mit Kabelbindern fixiert. Das doofe Gehäuse hat leider auf der Rückwand genau auf der Höhe der 3,5"-Schächte Lüftergitter (ohne Lüfter): http://geizhals.at/p/3578/943578/943578-2.jpg Wenn man da reinschaut, sieht man also den ganzen Kabelsalat, aber was soll man da schon machen...



[bad_beaver]

sieht soweit doch ganz ordentlich aus.

vergiss nicht, nach einem transport oder ähnlichem mal nach dem lüfterkabel des prozessors zu schauen.
das schleift dann gerne mal an den lüfterblättern.



[Photon]

Habe den Kühler für den Versand abmontiert (ist ein AC Freezer 7 Rev. 2, der boxed Kühler ist nur zum Aufsetzen des OS kurz eingebaut worden), wird dann vom Empfänger montiert.



[|SoulReaver|]

Finde ich interessant, wie man in der Hinsicht schlau ist aber sich dann fragt wie man Kabel verlegt :=)



[Photon]

Kühler Montieren ist ein Handwerk, Kabel schön verlegen eine Kunst - oder so ähnlich.
