[Umfrage] SandyBridge CPUs - Verbrauch/VID/Spannung

[Uridium]

Was habt ihr für Verbrauchswerte (CPU Package Power) bei SandyBridge CPUs (in dem unten genannten Szenario)?

Voraussetzung:
SandyBridge mit LGA 1155 Sockel.

Hintergrund:
Die Ergebnisse sollen das Verhältnis zwischen VID/Spannung/Verbrauch sowie die Unterschiede zwischen den einzelnen "VID-geprägten" CPU Varianten (High VID<>Low VID) verdeutlichen. Hier wird z.B. von 4.1GHz und 159W berichtet.
Nachtrag: Bitte ausschließlich das unten angegebene Verfahren zur Ermittlung des Verbrauchs (CPU Package Power) anwenden. Externe Strommesser oder andere Messverfahren sind hier wertlos. Es geht um das Verhältnis zwischen VID-Klasse/Verbrauch(synthetisch) und Spannung. Was das System letztlich real verbraucht ist irrelevant. Den verlinkten Luxx Artikel gibt es auch hier im Forum.

Software:
HWiNFO

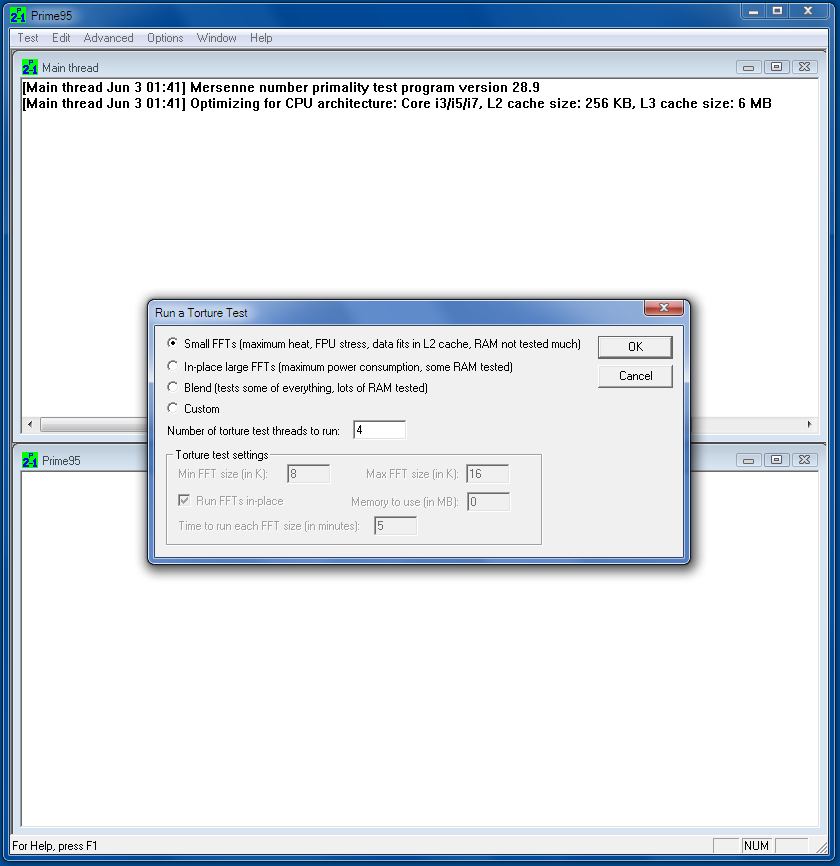

Prime95 (TortureTest/SmallFFT)

Anleitung:
'VID' kann mit CoreTemp oder HWiNFO (Core #0 VID - Current) im Normalsystem (stock, nicht übertaktet, Edit: Sowie Turbo aus, Powersave aus) während maximalem Takt und Belastung (z.B. während Prime TortureTest) ausgelesen werden. Das ist quasi die VID Klasse eurer CPU. Wenn ihr den Wert nicht habt oder euer System nicht runtertakten wollt (es muss stock/non-oc sein), lasst das Feld leer.

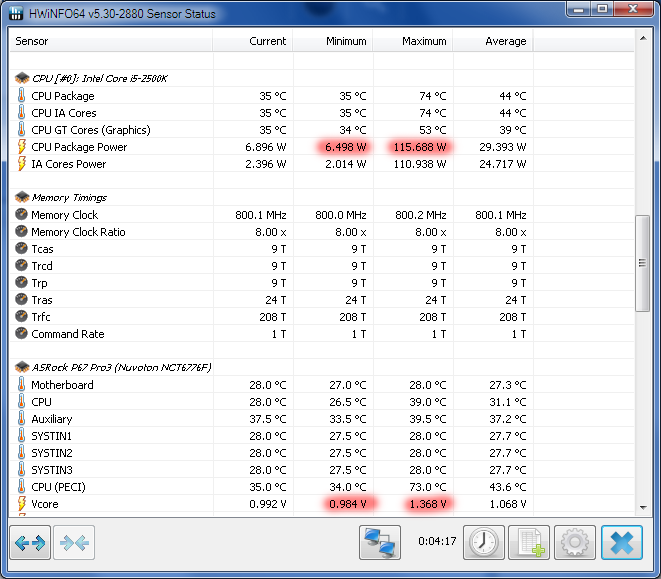

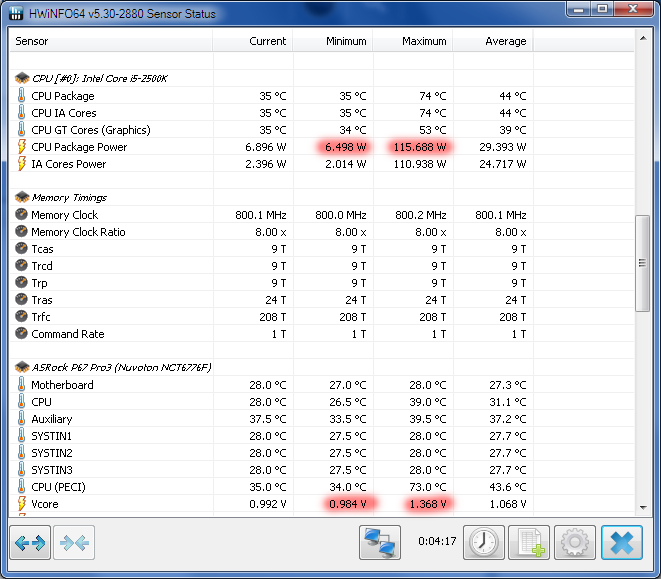

'Clock/Vcore/GPU Package Power' findet man in HWiNFO unter 'Sensors'. HWiNFO/Sensors offen lassen (einige Sekunden ruhen/idlen lassen) und dann Prime starten. Das System ca. 20 Sekunden belasten (Prime/TortureTest/SmallFFT) und Werte in HWiNFO ablesen. Die Auswahl 'Small FFT's' ist relativ wichtig, da die CPU bei abweichendem Test unterschiedliche Verbrauchswerte liefert.



Anmerkung:
Individuelles Testverfahren. Werte sind weder repräsentativ noch vergleichbar mit anderen Testverfahren. 'CPU Package Power' ist ein synthetischer Wert, der vom Prozessor geliefert wird.

Ergebnisse:
(Reihenfolge chronologisch)
@Uridium:
CPU: i5-2500k
VID: 1.251V
Clock: 4500MHz
Vcore: min=0.984V max=1.368V, Offset +0.050V, LLC 4/5
CPU Package Power: min=6.408W max=115.688W
Board: Asrock P67Pro3 (B3)

@the_ButcheR:
CPU: i5-2500K
VID: 1,231V
Clock: 4200MHz
Vcore: min= 0,976V - max=1,344V
CPU Package Power: min=7,468W - max=111,56W
Board: ASUS Sabertooth P67 (B3)

@the_ButcheR (stock):
CPU: i5-2500K
VID: 1,231V
Clock: 3300 MHz
Vcore: min=0,968V - max=1,168 V
CPU Package Power: min=7,318W - max=73,398W
Board: ASUS Sabertooth P67 (B3)

@SGCMarkus:
CPU: i5 2500K
VID:
Clock: 4000 MHz
Vcore: min=0.928V max=1.256V Offset=-0.050V
CPU Package Power: min=12.655W max=97.815W
Board: ASRock P67 Extreme 4 Gen3

@TheOpenfield:
CPU: i7 2600K
VID: 1.256V
Clock: 4600 MHz
Vcore: min=0.956V max=1.376V, Offset +0.080V, LLC 4
CPU Package Power: min=6.969W max=124.134W
Board: ASRock P67 Extreme 4

@alQamar:
CPU: i7-2600K
VID: 1,231V
Clock: 5000 MHz (OC)
Vcore: min= 1,224V - max=1,480V
CPU Package Power: min=12,618 W - max=155,133W
Board: ASUS P8Z77-I DELUXE/WD

@alQamar:
CPU: i7-2600K
VID: 1,231V
Clock: 4600 MHz (OC)
Vcore: min= 1,128V - max=1,480V
CPU Package Power: min=12,618W - max=138,5W
Board: ASUS P8Z77-I DELUXE/WD

@alQamar (stock):
CPU: i7-2600K
VID: 1,231V
Clock: 3400 MHz (stock)
Vcore: min= 1,096V - max=1,144V
CPU Package Power: min=23,464W - max=79,613W
Board: ASUS P8Z77-I DELUXE/WD

@digitalangel18:
CPU: i7-2600K
VID:
Clock: 4400 MHz
Vcore: min= 0,990V - max=1.304V
CPU Package Power: min=12W - max=123W
Board: Asrock Z77 Pro M

@soaringjonas:
CPU: i7-2600K
VID: 1,270V
Clock: 4200 MHz
Vcore: min= 0,952V - max=1,312V
CPU Package Power: min=6,30W - max=117,48W
Board: ASUS P8Z68-V LE

@Makaveli94:
CPU: i5-2500k
VID: 1.2660V
Clock: 4400 MHZ
Vcore: min=[...] max=1.368V
CPU Package Power: min=7.183W max=113.577W
Board: Asrock Z68 Pro3



[Moselbär]

Offen gestanden kann ich Dir nicht sagen was meine Kiste mit OC verbraucht - und - es interessiert mich auch persönlich nicht - ein Pferd das laufen soll braucht Futter.

Klartext - mein Sohn (18) verbraucht mit meiner Karre 12,8 Liter/100KM - ich 9,3/Liter.

Und ich hab einfach auf AUTO im Bios stehen - alles läuft wunderbar.



[Weedlord]

Meine Werte:
CPU: I7 3930K
VID: 1.31V
Clock: 4500MHz
Vcore: min=0.886V max=1.320V, Offset +0.050 Volt, LLC: Regular (0%)
CPU Verbrauch Idle: ca. 30 Watt, Maximal bei Last 248 Watt
Board: Gigabyte GA-X79-UP4 rev. 1.0



[Uridium]

Offen gestanden kann ich Dir nicht sagen was meine Kiste mit OC verbraucht - und - es interessiert mich auch persönlich nicht.

Das ist ok und brauchst du nicht extra posten.
Es geht hier nicht um den Verbrauch, sondern um das Verhältnis der drei angegebenen Werte, bzw. der VID-Klasse.

@O-Saft-Killer:
Danke, aber IvyBridge SandyBridge-E scheinen zu weit weg von den normalen 4-Kernern. Außerdem erscheinen die 248W etwas aus dem Rahmen. Die hast du doch wahrscheinlich extern ausgelesen.



[alQamar]

Hi Uridium,

vielleicht kann ich dir helfen. Habe einen i7 2600K der normalerweise mit 4.6 GHz betrieben wird und bis zu 5.3 GHz für Benchmark competitions.

Welche Werte bei welchem Takt interessieren dich? Ich stelle die Spannung offengestanden auch nicht manuell ein und vertraue da ganz auf die Vcore Voltage Automatik im BIOS. Dennoch sollte ich in der Lage sein dir die angefragten Zahlen zu liefern.



[Uridium]

4.6GHz wäre gut. Verfahren wie oben angegeben.



[the_ButcheR]

i5-2500K
VID: 1,3761 V
Clock: 4200 MHz
Vcore: min= 0,976 V - max= 1,344 V
GPU Package Power: min= 7,468 W - max= 111,56W
Board: ASUS Sabertooth P67 (B3)


MfG



[mykoma]

@O-Saft-Killer:
Danke, das ist aber IvyBridge. Außerdem erscheinen die 248W etwas aus dem Rahmen. Die hast du doch wahrscheinlich extern ausgelesen.

Ist ein Sandy Bridge-E, kein Ivy Bridge. LGA 2011, wenn die dich (auch) interessieren, könnte ich die Werte von meinem i7 3930K @4Ghz posten, wenn ich mit der Arbeit fertig bin.

Edit: Sehe gerade die Restriktion auf LGA 1155, dann spar ich mir die Arbeit



[Uridium]

Danke, aber ich glaube die haben eine ganz andere Charakteristik (8 Kerne, 130W TDP).

@the_ButcheR:
Jetzt wird's interessant. Die VID hast du unter Stock ausgelesen? Scheint sehr hoch, zu hoch.



[mykoma]

6 Kerne, aber ja, 130W TDP, schlecht zu vergleichen mit den "normalen" Consumer CPUs auf LGA 1155 und den Nachfolgern.
Sockel 2011(-3) war, ist und bleibt eher Enthusiasten Hardware oder Einfache Workstations.
Hätte ich meinen nicht ziemlich günstig bekommen, hätte ich auch nur einen 4 Kerner.



[Bully|Ossi]

Jo, mein 3960x @4,8GHz zieht auch 263W. Kraft kommt von Kraftstoff sagt man ja 😂



[the_ButcheR]

Bin genau so vorgegangen wie oben beschrieben. Alle Werte sind Stock, die hohe VID ist mir da auch zum ersten Mal aufgefallen. Nächste Woche hab ich Zeit und werd mal schauen wie sich das ganze bei OC verhält.


MfG



[SGCMarkus]

CPU: i5 2500K
VID: grad keine vom stock Takt da
Clock: 4000 MHz
Vcore: min=0.928V max=1.256V Offset=-0.050V
GPU Package Power: min=12.655W max=97.815W
Board: ASRock P67 Extreme 4 Gen3

nicht grad die Beste CPU (von Taktmöglichkeiten her), is mir schon klar, aber für Spiele reichts (für paar andere Sachen ned mehr so ganz lol)



[TheOpenfield]

CPU: i7 2600K
VID: 1.256V
Clock: 4600 MHz
Vcore: min=0.956V max=1.376V, Offset +0.080V, LLC 4
CPU Package Power: min=6.969W max=124.134W
Board: ASRock P67 Extreme 4

Zur VID sollte man noch erwähnen, dass man hierzu den Turbo und die Stromsparfunktionen ausschalten muss (beim 2500K dann 3,3 Ghz, 2600K bei 3,4 Ghz).

PS: Ich glaube, ihr meint CPU Package Power, lag im VID Run SmallFFT übrigens bei max=80.420W



[Uridium]

Zur VID sollte man noch erwähnen, dass man hierzu den Turbo und die Stromsparfunktionen ausschalten muss (beim 2500K dann 3,3 Ghz, 2600K bei 3,4 Ghz).

Korrigiert, danke.

Ergebnisse hinzugefügt.



[the_ButcheR]

OMG in meinem BIOS war tatsächlich eine automatische Übertaktung auf die 4,2 GHz eingestellt, ist mir bis jetzt noch gar nicht aufgefallen.
Also hier nochmal die richtigen Werte für meine CPU @ Stock ohne aktivierten Turbo.

i5-2500K
VID: 1,231 V
Clock: 3300 MHz
Vcore: min= 0,968 V - max= 1,168 V
GPU Package Power: min= 7,318 W - max= 73,398 W
Board: ASUS Sabertooth P67 (B3)


MfG



[alQamar]

CPU: i7-2600K
VID: 1,231V
Clock: 3400 MHz (stock)
Vcore: min= 1,096V - max=1,144V
CPU Package Power: min=23,464W - max=79,613W
Board: ASUS P8Z77-I DELUXE/WD

Prime 28.9b2
HWInfo32 64bit 5.30.2880
Windows 10.586.318 64bit
Turbo aus / Energiesparmodis aus / Windows Powermanagement Höchstleistung


CPU: i7-2600K
VID: 1,231V
Clock: 5000 MHz (OC)
Vcore: min= 1,224V - max=1,480V
CPU Package Power: min=12,618 W - max=155,133 W
Board: ASUS P8Z77-I DELUXE/WD

Prime 28.9b2
HWInfo32 64bit 5.30.2880
Windows 10.586.318 64bit
Turbo an/ Energiesparmodis an / Windows Powermanagement Ausgeglichen


CPU: i7-2600K
VID: 1,231V
Clock: 4600 MHz (OC)
Vcore: min= 1,128V - max=1,480V
CPU Package Power: min=12,618 W - max=138,5 W
Board: ASUS P8Z77-I DELUXE/WD

Prime 28.9b2
HWInfo32 64bit 5.30.2880
Windows 10.586.318 64bit
Turbo an/ Energiesparmodis an / Windows Powermanagement Ausgeglichen

Ergänzung (3. Juni 2016)

p.s.: Leider ist es nicht so, dass sich das CPU Package Power Max nicht wie in den Testbedingungen schon nach wenigen Sekunden einstellt. ich hatte nach 3 Sekunden 134 Watt und das Maximum lag bei 138 Watt



[Uridium]

Hinzugefügt. Danke.

In dem Bereich kommt man also langsam an die 159W ran. Das ist sicherlich nicht mehr gesund als daily driver.



[alQamar]

wenn ich die anderen Werte im Vergleich sehe sind eure Vcores und resultierenden Verbräuche deutlich geringer, insbesondere bei gleichem Takt von 4,6 GHz. Somit fällt auch die Abwärme geringer aus.

Bisher habe ich mich nicht wirklich um das manuelle Tuning von diesen Parametern gekümmert, erkenne jedoch, dass ich mit weniger Spannung ggf. noch mehr Potential habe, da ich nicht so schnell an das Temperatur und Powerlimit komme. Ich habe mit den Artikel auf Hardwareluxx teils durchgelesen, gibt es da ein TL;dr?

wie kann ich nun anhand der Interessanten Ergebnisse hier mein Einstellungen im UEFI BIOS optimieren um an eure Werte heranzukommen?

@Uridium das habe ich auch gesehn, das hohe OC nutze ich nicht für den täglichen Betrieb. Mir reichen die 4.6 GHz vollkommen aus.
Es scheint aber auch so als würde die CPU verschleißen, früher hab ich mal 5.3 GHz geschafft und fast nen Weltrekord bei Wasserkühlung geknackt für den Sandybridge. Heute ist es so, dass Windows bei diesen Einstellungen nicht mehr hochfährt.

Ergänzung (4. Juni 2016)

@Uridium:

Hierzu ein einfaches Beispiel:
- CPU #1 hat eine VID von 1,24V und macht die 4,5 Ghz mit den besagten 1,26V. Dies ist ein Unterschied von 0,02V.
- CPU #2 hat eine VID von 1,16V und macht die 4,5 Ghz mit 1,2V. Dies ist ein Unterschied von 0,04V.

Obwohl es auf den ersten Blick und ohne Hintergrundinformationen so aussieht, als wäre CPU #2 deutlich besser, ist dies nicht der Fall. In Der Praxis wird CPU #1 sogar meist deutlich kühler bleiben, also mit besseren Temperaturen laufen.

Dass dieser Vergleich so sinnvoll ist, zeigt auch oft eine Betrachtung des Verbrauchs, die zeigt dass CPUs mit höherer VID trotz mehr VCore oft weniger W verbrauchen.

Quod errat demonstrandum! Wieder was gelernt. Danke dir für diesen tollen Thread.



[Uridium]

Wenn du noch 4.6GHz Werte hast, kannst du die auch posten.

Dass CPUs verschleißen können, will ich nicht ausschließen, halte es aber für wahrscheinlicher, dass die stromgebenden Komponenten eher in Mitleidenschaft gezogen werden (Netzteil, Spannungswandler, Kondensatoren...).
