USB-C Dock/Hub für PD und Bildausgabe

[exxtasy]

Hallo,
zum Arbeiten habe ich einen Laptop mit einem USB-C Anschluss erhalten (Lenovo).

Auf der Arbeit habe ich eine Dockingstation, soweit ist alles gut. Für zu Hause würde ich diesen gerne in mein Setup integrieren.

Zu Hause hab ich einen Gigabyte M27Q X, dieser schafft aber nur 15W Powerdelivery, was für das Laptop zu schwach ist. Wichtig ist mir, dass ich ohne großes umstecken das KVM Switch des Monitors verwenden kann.

Nun zu meiner Frage, gibt es einen USB-C Hub/Dock an welchen ich das externe Netzteil des Laptops (USB-C) und das USB-C Kabel des Monitors damit ich nur diesen einen USB-C Anschluss des Monitors verwenden kann? Muss ich dabei auf irgendwas beachten?

Für eure Hilfe schon mal besten Dank..

Viele Grüße



[Drewkev]

Nun zu meiner Frage, gibt es einen USB-C Hub/Dock an welchen ich das externe Netzteil des Laptops (USB-C) und das USB-C Kabel des Monitors damit ich nur diesen einen USB-C Anschluss des Monitors verwenden kann?

Wieso muss denn das Dock zwingend einen USB-C Ausgang haben? Sind die HDMI-/DP-Anschlüsse des Monitors etwa mit was anderem belegt?

Lenovo

Die bauen ungefähr drölf unterschiedliche Notebooks mit unterschiedlicher Austattung.



[vandenus]

Klar gibt es das ich habe einen irgendwo rumliegen der so weit ich mich erinnere 100W schafft

Weiss leider gerade nicht wo weil nie im Einsatz aber kann in der Mindf Rechnunsliste nachschauen wie der heisst wenn Du magst

‐---

Gerade geschaut den gibt es inzwischen nicht mehr. Ist von itec und hatte 100W

Aber gibt sicher viele andere

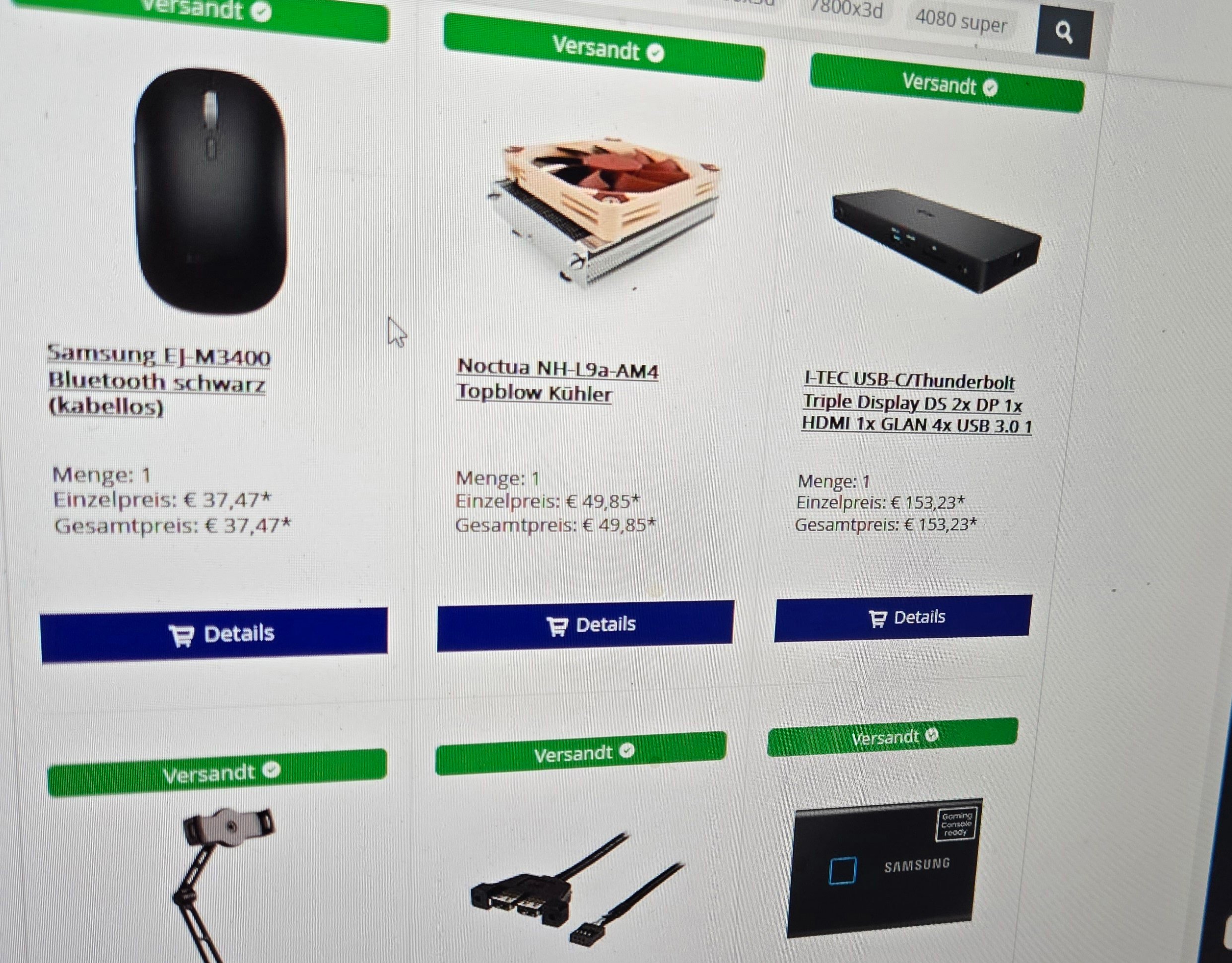

Hehe nur pic weil das auf einem anderen Rechner. Der da ist das



[exxtasy]

@Drewkev Nein muss nicht. Geh nur davon aus, dass das KVM nur auf USB-C geht. Hab ehrlich noch nicht dran gedacht. Zum Thema Laptop -> ThinkPad E15 Gen 2

@vandenus das wäre super :-)



[vandenus]

Wie ergänzt meinen gibt es nicht mehr aber auf Amazon kurz geschaut 100W pd gibt es für 30 Euro

Z.b. Dockteck usb-c hub 6 in 1 100W. 4k60


Da findest massig welche wenn man auf amazon sucht nach "dock 100W usb-c"

Mehr als 50 Euro würde ich heute dafür nicht mehr ausgeben



[Drewkev]

ThinkPad E15 Gen 2

Intel oder AMD?



[species_0001]

Das wird so nicht funktionieren.
@vandenus
1. gibts das nicht in Form günstiger USB-C Hubs. Die haben maximal die USB-C Verbindung zum Laptop und eine fürs Ladegerät, aber keinen weiteren USB-C Ausgang.
@exxtasy braucht aber einen USB-C Hub mit Upstream vom Laptop, einen vollwertigen USB-C Ausgang vom USB Hub mit Bild und Daten und einen weiteren USB-C Power Input in den Hub. Und das haben die alle nicht. Die haben alle den USB-C Upstream Port vom Laptop, den einen USB-C Power Input und dann die restlichen "normalen" Ausgänge, Daten, HDMI und co. aber keinen weiteren vollwertigen USB-C Ausgang.

2. selbst wenn es das gäbe, würde dein Laptop Netzteil nicht ausreichen. Dein Laptop weill 65W und es war bestimmt ein 65W Netzteil dabei. Denn so ein Hub zieht eigenen Strom und dein Laptop wird sich über die zu geringe Stromversorgung beschweren. Würde zwar trotzdem funktionier, aber immer mit Meckerei und im Zweifel mit eingeschränkter Leistung oder manche von den Hubs schalten dann auch ab, wenn die Stromversorung nicht reicht. Du bräuchtest dann ein also extra Netzteil, was den vermeindlichen Preisvorteil der günstigen Hubs auch wieder reduziert.

Deine Lösung wird also nur ein "großes/richtiges" Dock, mit adäquatem eigenem Netzteil, und vollwertigen USB-C Ausgang sein. Aber, soweit ich den Markt im Blick habe, gibts das nicht bei den "nur USB-C" Docks, sondern nur bei Thunderbolt Docks.

Insofern:
https://geizhals.de/lenovo-thinkpad-universal-thunderbolt-4-dock-40b00135eu-a2567299.html

Theoretisch auch von Drittanbietern
https://www.corsair.com/de/de/p/hubs-docks/cu-9000002-eu/cu-9000002-eu
https://geizhals.de/caldigit-ts3-plus-thunderbolt-3-dockingstation-a1778841.html?hloc=at&hloc=de
https://geizhals.de/caldigit-thunderbolt-station-4-a2684458.html
https://i-tec.pro/de/produkt/tb4dualdpdockpdpro-3/

theoretisch auch in etwas günstiger
https://www.amazon.de/UGREEN-Revodok-Thunderbolt-Aufladen-Ethernet/dp/B0CM3H84PR/

Bedenke aber bei Drittanbieter Docks, erweiterte Dockingfunktionen, wie z.b. das starten eines geschlossenen Laptops mit dem Power Knopf des Docks funktioniert meist nur herstellergleich, also in deinem Fall mit einem Lenovo Dock.




Und für den Preis eines solchen Docks, kannst du dir auch überlegen, ob du den Fehlkauf deines Monitos für möglichst geringen Verlust weiter verkaufst, und dafür einen Monitor kaufst der gleich von selbst kann, was du brauchst.
https://geizhals.de/?cat=monlcd19wide&xf=11939_27~11963_144~12021_KVM-Switch~14591_25601440~14816_65



[vandenus]

Ah okay stimmt



[species_0001]

nein, würde es nicht
Er will am Monitor KVM Switchen zwischen PC und Laptop.

Er braucht also am USB-C des Monitors Bild und Daten vom Laptop. Das geht nur wenns durchgehend USB-C/Thunderbolt ist.

Außerdem gibt es nur USB-C nach HDMI und nicht HDMI nach USB-C.



[vandenus]

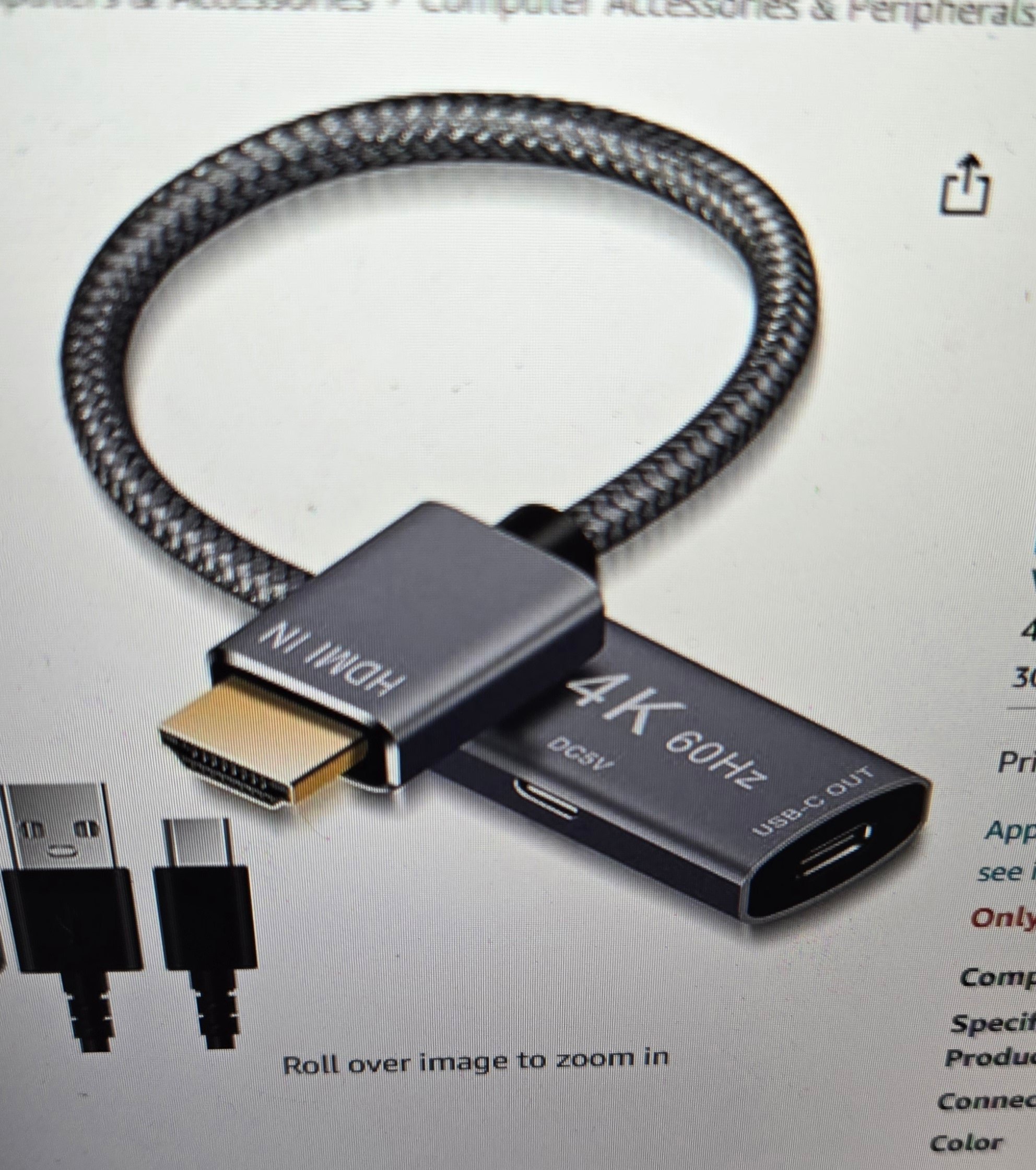

@species_0001 Doch gibt es

Kann gerade nicht direkt screenshots erstellen

Aber stimmt das ist nur usb-c dp dann das habe ich nicht bedacht. Kvm chaining geht dann nicht mehr



[species_0001]

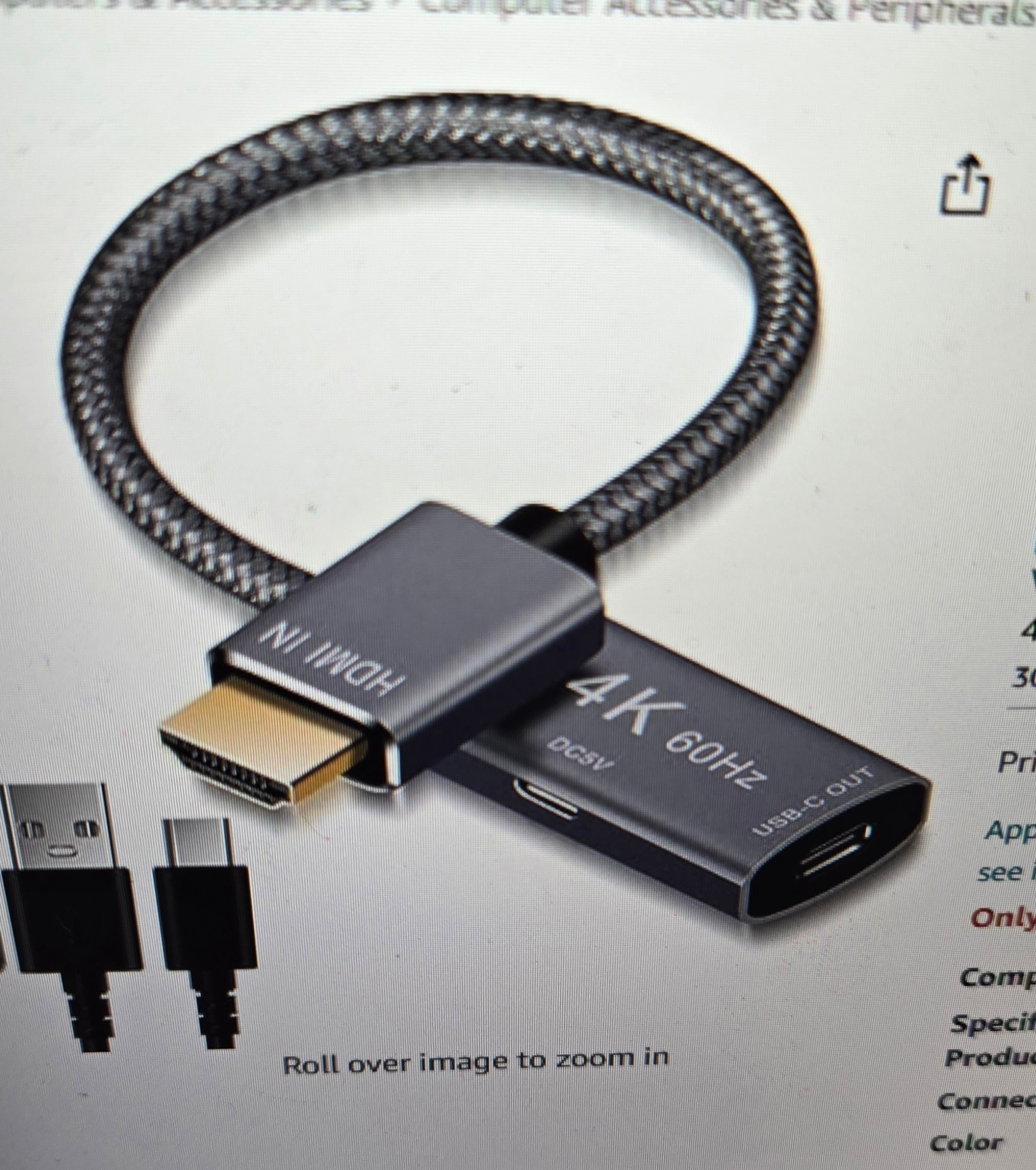

Ja, das Ding ist ein aktiver HDMI nach DP konverter. Der deswegen extra eigenen Strom braucht. Passiv lässt sich HDMI nicht nach DP adaptieren.



[vandenus]

Ne aber cool dass es sowas überhaupt gibt aber stimmt hilfreich war das von mir nicht, die daten hab ich vergessen



[species_0001]

Mit näher drüber nachdenken fällt mir gerade ein.
100% sicher, ob das mit den Thunderbolt Docks in jedem Fall klappt, bin ich mir auch nicht.

@exxtasy AMD oder Intel Thinkpad E15?

Wenn wir nur einen AMD USB-C Host haben sollte, weiß ich nicht ob so ein Thunderbolt Dock an seinem Thunderbolt Ausgang dann auch "nur" USB-C mit Bild und Daten ausgeben kann, oder ob es für diesen Port wirklich auch Thunderbolt am Eingang braucht.
Das weiß hoffentlich unser Dock Spezialist @Ray519



[Drewkev]

TB-Dock mit AMD E14 G2 (USB-C mit DP, also kein TB) geht zumindest.



[species_0001]

Ja, das Dock grundsätzlich geht, aber gibt es an seinem TB gelabelten Ausgang dann auch das "nur USB-C mit DP" Signal aus. Das ist die Frage.



[Drewkev]

Also soviel ich weiß haben gerade die E15 G2 mit AMD kein Thunderbolt, nur die Intels.



[species_0001]

ja, natürlich nicht. aber auch das ist nicht die Frage



[Ray519]

Wenn wir nur einen AMD USB-C Host haben sollte, weiß ich nicht ob so ein Thunderbolt Dock an seinem Thunderbolt Ausgang dann auch "nur" USB-C mit Bild und Daten ausgeben kann, oder ob es für diesen Port wirklich auch Thunderbolt am Eingang braucht.

Definitiv nein. Die TB (Device) Controller von Intel machen das nicht autonom. TB/USB4 Verbindungen müssen vom Host und seinem Connection Manager gemanaged werden. Ohne das kommt maximal raus was rein geht.

Beispiel: Einen TB4 Hub im DP Alt mode zu betreiben (halber DP + USB3) heißt nur ein einem der TB outs kann man den gleichen, halben DP port haben. Da kann man sogar in Probleme rennen, weil nicht konvertiert wird zu langsamerem DP port voller Breite. Das wird dann behandelt wie eine Kabelstrecke wo Lanes und Geschwindigkeit an Eingang und Ausgang gleich sind (gleiches passiert ja auch mit den DP Tunneln durch TB/USB4 Verbindungen).



[Drewkev]

aber auch das ist nicht die Frage

Welchen TB Ausgang meintest du dann in #13?



[species_0001]

@Drewkev
den TB Ausgang eines TB Docks, wenn es als Host nur einen Nicht-TB Laptop hat. So wie beschrieben.

Danke @Ray519 Das ist die Antwort die wir brauchen.

Und damit schließt sich der Antwortkreis zur Ausgangsfrage.

Wenn @exxtasy ein AMD Thinkpad E15 hat, kann er das Monitor KVM/Dock Problem nur mit einem neuen Monitor lösen, oder einem externen KVM-Switch/Dock der das ganze Thema extern macht und der Monitor nur zum Anzeigemedieum degradiert wird. Letztere Lösung ist aber genauso teuer wie ein neuer Monitor.

Wenn @exxtasy ein Intel Thinkpad E15 gen 2 hat, es also dieses ist
https://www.notebookcheck.com/Lenov...op-mit-GeForce-MX450-von-Nvidia.517987.0.html
dann hat es Thunderbolt, dann wäre eine Möglichkeit seines Problems und seines gewünschten Lösungsweges ein Thunderbolt Dock mit Thunderbolt Ausgang, wie oben beispielhaft verlinkt.
