USB C vom Gehäuse an Mainboard ohne USB C anschluss anschließen

[BananaJoe09]

Moinsen,

ich habe seit geraumer Zeit ein MSI X570 Gaming Plus und in der letzten Woche mein Gehäuse getauscht.
Das neue Gehäuse (Meshify 2 XL) hat ein USB C Port am Front Panel, mein Mainboard leider nur USB 3.0 und 2.0 Anschlüsse (intern).
Gibt es da Adapter für sodass ich den USB C port nutzen kann? Wollte an dem USB C port dann später ein HUB anschließen um wieder mehrere USB anschlüsse zu haben.



[cartridge_case]

leider nur USB 3.0 und 2.0 Anschlüsse (intern).

Und welcher Anschluss kommt vom Gehäuse für das USB-C?



[Novocain]

https://www.amazon.de/InLine®-USB-3-0-Adapter-intern-Schwarz-Blau-Silber/dp/B07MQXDD13/



[boarder-winterman]

Dabei verliert man allerdings den Geschwindigkeitsvorteil von USB 3.2 Gen 2.



[xfreeman]

Wird wohl der gebraucht:

https://www.amazon.de/InLine®-USB-3...t=&hvlocphy=9043675&hvtargid=pla-698676450601



[Deathangel008]

nen hub kannst doch auch an nen USB-A-port anschließen?

mit simplen adaptern wie den in #3 und #5 verlinkten kriegst du hier auch nur 3.0. für 3.1 braucht es ne steckkarte für nen PCIe-slot die nen internen 3.1-C-header bereitstellt (sowas z.b.).



[Hauro]

Gibt es da Adapter für sodass ich den USB C port nutzen kann?

Optionen:

• Schnittstellenkarte PCIe 3.0 x4, 20-Pin Key-A Header - USB3.2 Gen 2 (10 GBit/s)

  Beispiel Delock PCI Express Karte zu 1 x intern USB 3.2 Gen 2 Key A 20 Pin Buchse


  Technische Eigenschaften
  • Chipsatz Asmedia ASM3142
  • Datentransferrate 10 Gbps

  Schnittstelle:
  • 1 x PCI Express x4, V3.0
  • 1 x SuperSpeed USB 10 Gbps (USB 3.1 Gen 2) Key A 20 Pin Buchse
  • 1 x SATA 15 Pin Strom Stecker

• M.2 PCIe auf 20-Pin Key-A Header - USB3.2 Gen 2 (10 GBit/s)

  Beispiel Delock Konverter M.2 Key B+M Stecker zu 1 x intern USB 3.2 Gen 2 Key A 20 Pin Buchse


  Technische Eigenschaften
  • Chipsatz Asmedia ASM3142
  • Datentransferrate 10 Gbps

  Schnittstelle:
  • 1 x 59 Pin M.2 Key B+M Stecker
  • 1 x SuperSpeed USB 10 Gbps (USB 3.2 Gen 2) Key A 20 Pin Buchse
  • 1 x 2 Pin Stromanschluss

• Adapter USB 3.0 auf 20-Pin Key-A Header - USB3.2 Gen 1 (5 GBit/s)

  Beispiel LINKUP


  Einige kleine Motherboards verwenden keine Standard-USB 3.0-20-Pin-Header, da dies dazu führen kann, dass der Adapter in der Buchse hängen bleibt. Das gewaltsame Entfernen des Adapters kann zur Beschädigung der Kopfbuchse führen. LINKUP ist für solche Schäden nicht verantwortlich. Stecker 1 (Motherboard): USB 3.0 Internal IDC 20 Pin MB Stiftleiste. Stecker 2 (Slotblech): USB 3.1 A-Key 20 Pin Frontplatte Buchsenleiste

  ANMERKUNG: wandelt nicht von 5GB/s zu 10GB/s um.



[bezelbube]

Zu was willst du,brauchst du einen Adapter.

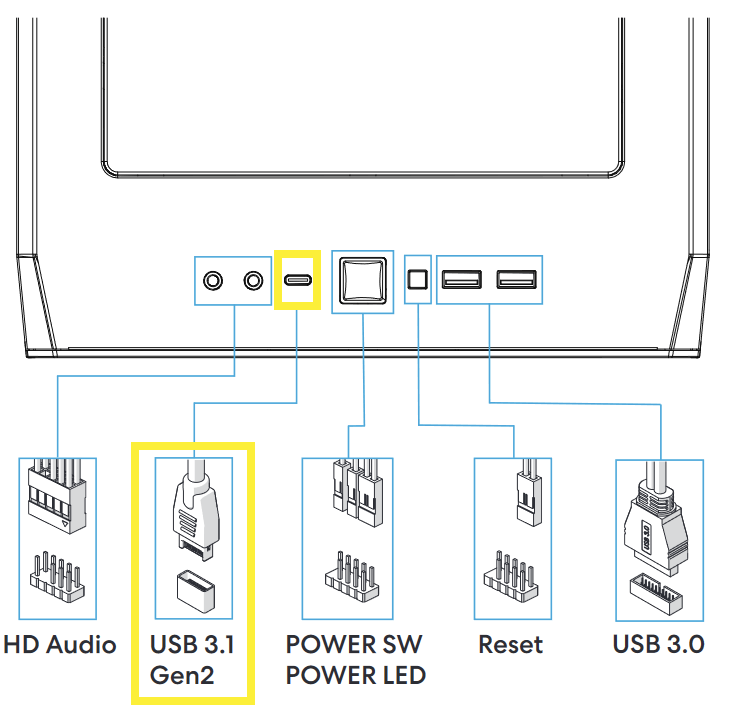

Den USB3.1 Gen2 Stecker vom Frontpanel auf dem Board stecken und gut ist.
Handbuch Gehäuse Seite 17.



[nr-Thunder]

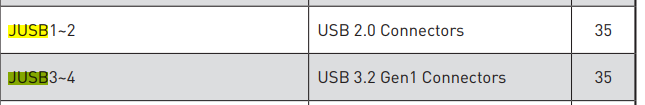

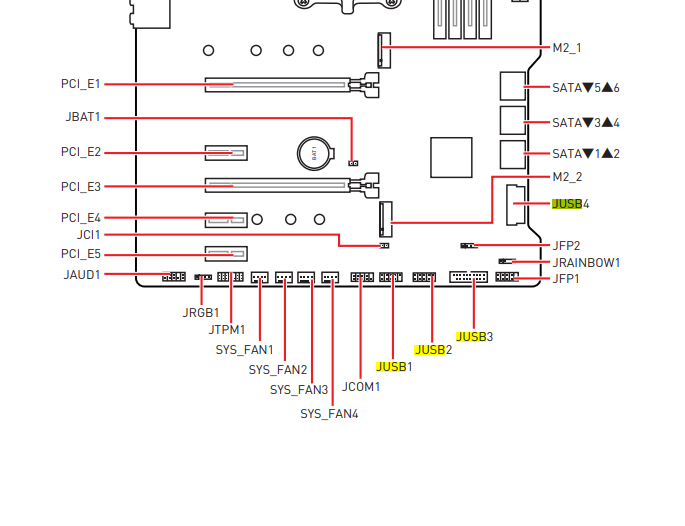

Hätte jetzt gesagt dass das über JUSB3/4 gehen sollte, was passt da nicht? USB-C ist ja erstmal nur ein Anschlusstyp, dahinter verbirgt sich trotzdem USB 2.0/3.0/3.1/3.2 etc.

Edit: Ups, für den USB-C wollen die wirklich einen eigenen Anschluss. Dann braucht man wohl diesen Inline Adapter.



[Hauro]

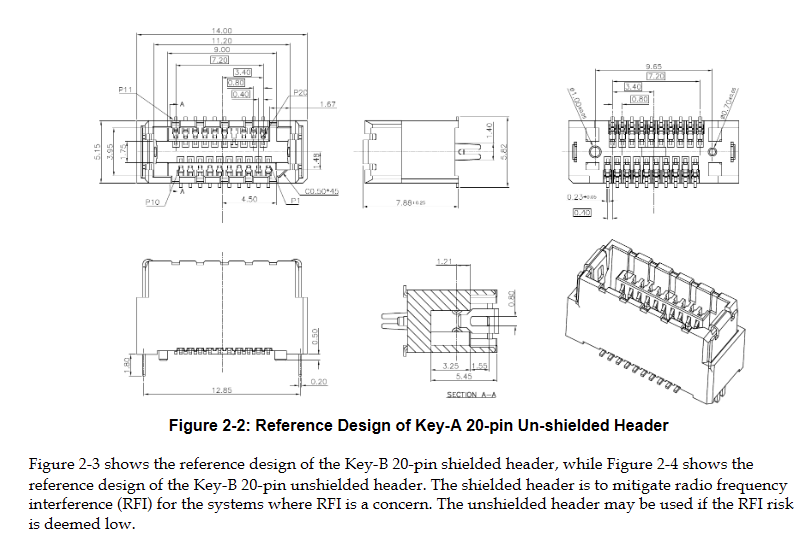

Der Typ-C ist ein USB3.2 Gen 2 und hat einen Key-A Header Anschluss, das dieses Mainboard nicht hat.



[BananaJoe09]

Zu was willst du,brauchst du einen Adapter.
Den USB3.1 Gen2 Stecker vom Frontpanel auf dem Board stecken und gut ist.
Handbuch Gehäuse Seite 17.

Vor dem Tasten kloppen Hirn einschalten und lesen !

Dem Rest besten Dank hat mir sehr geholfen



[Saiga]

Hallo,

habe eine ähnliche Frage:
Mein Mainboard: MSI X470 Gaming Plus
Mein Gehäuse: Fractal Define R6 USB-C

Auch ich möchte gerne meinen USB-C front Anschluss benutzen. Er unterstützt laut Handbuch USB 3.1 Gen 2.
Mein Mainboard hat einen solchen Anschluss intern nicht zu bieten.
Nun könnte ich einen PCIe-Controller kaufen, der einen solchen Anschluss für mein Gehäuse zur Verfügung stellt.

Meine Frage ist nun, ob es auch möglich wäre, den USB-C Anschluss an einen Controller mit USB 3.2 zu stecken?

Danke schonmal

EDIT: Merke gerade, dass 3.1 Gen 2 eigentlich das gleiche ist wie 3.2 Gen 2(x1) oder? Dann würden die Beispiele von Hauro für mich auch in Frage kommen?



[Hauro]

Meine Frage ist nun, ob es auch möglich wäre, den USB-C Anschluss an einen Controller mit USB 3.2 zu stecken?

USB 3.2 Gen 2 zuvor USB 3.1 Gen 2 zuvor USB 3.1.

USB-IFEmpfohlener Marketingname		zuvor	USB 3.2 Transfer Rate	Dual-lane	Geschwindgkeit in GBit/s (max. nutzbar)	Encoding	Anschluss
SuperSpeed USB	USB 3.2 Gen 1	USB 3.1 Gen 1, USB3.0	USB 3.2 Gen 1×1	nein	5 (450 MB/s)​	8b/10b	A, (micro) B, C
SuperSpeed USB 10 Gbit/s			USB 3.2 Gen 1×2	ja	10 (1.100 MB/s)​	8b/10b
SuperSpeed USB 10 Gbit/s	USB 3.2 Gen 2	USB 3.1 Gen 2, USB 3.1	USB 3.2 Gen 2×1	nein	10 (xxxx MB/s)​	128b/132b	A, (micro) B, C
SuperSpeed USB 20 Gbit/s	USB 3.2 Gen 2×2		USB 3.2 Gen 2×2	ja	20 (xxxx MB/s)​	128b/132b	C



[DarkSoul]

Meine Frage ist nun, ob es auch möglich wäre, den USB-C Anschluss an einen Controller mit USB 3.2 zu stecken?

Wenn der Controller eine Key A 20 Pin Buchse hat, theoretisch ja.
Beispiel: https://www.delock.de/produkte/G_89029/technische_details.html

Allerdings ist die Frage, ob Dein Gehäuse-Kabel dazu auch lang genug ist. Wie man auf dem Bild sieht, ist die Key-A-20-Buchse ungefähr zwischen dem kleinen und großen Teil des PCI Express-Slot-Steckverbinders. Somit kannst Du ja mal schaun ob Dein Kabel bis zu einem freien PCI Express x4 Slot (oder höher) hin reichen würde.
