VCC Anschluss vom Gehäuse - wo aufs Mainboard?

[Sithys]

Moin moin zusammen,

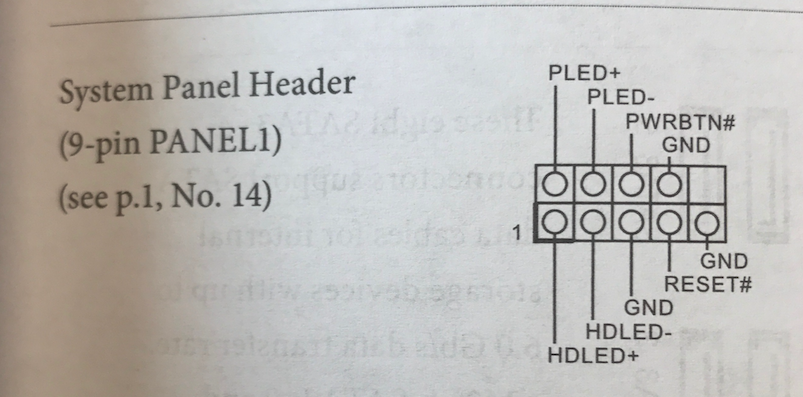

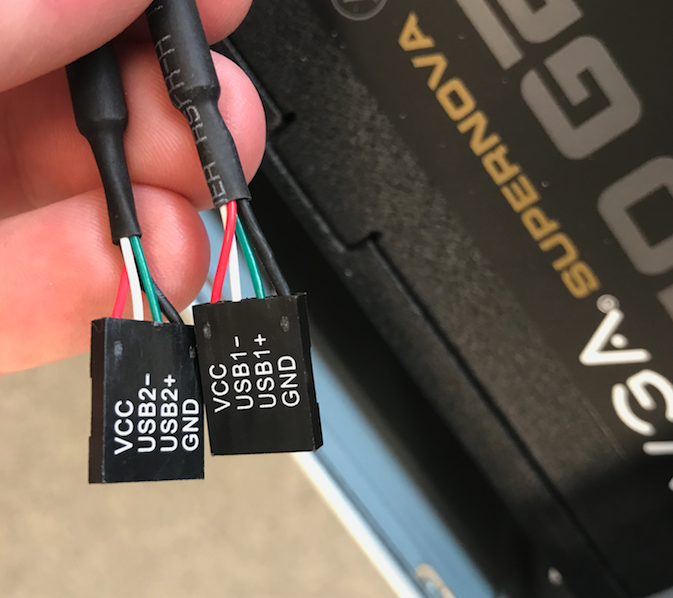

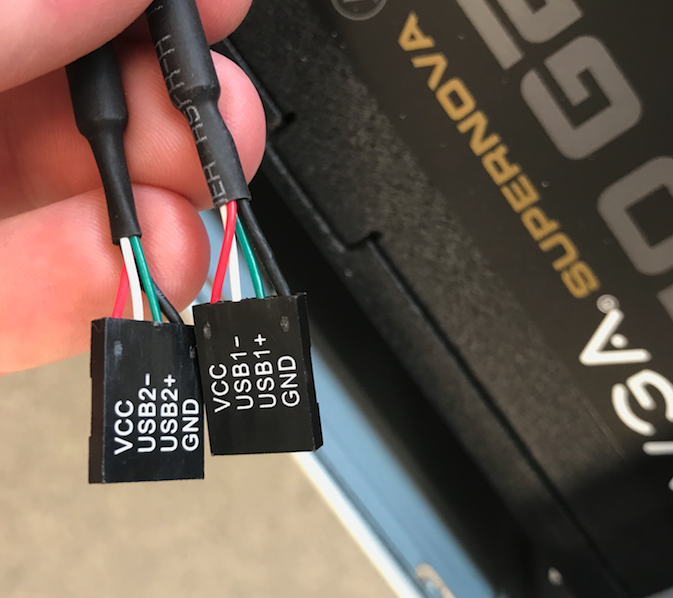

baue gerade einen Rechner zusammen. Verbaut ist ein ASRock Z270 Extreme4 (hab direkt mal das Handbuch verlinkt). Vom Gehäuse (Frontseite) kommend habe ich zwei Stecker mit folgendem Aufbau:

• VCC
• USB1-
• USB1+
• GND

sowie

• VCC
• USB2-
• USB2+
• GND

Ich hab auch schon ein paar Kisten zusammengeschraubt, VCC ist mir dabei allerdings noch nie untergekommen. Wo muss der Stecker denn rauf? Ich denke irgendwo auf Pos. 7 / 9 aber... ist das korrekt und wenn ja, wie?



[mariobrand0]

Die sind für USB 2.0.
VCC steht in diesem fall für USB_PWR

Kommt also aus den internen USB 2.0 Header



[Nilson]

VCC = USB_PWR
USB1- = P-
USB1+ = p+
GND = GND



[Sithys]

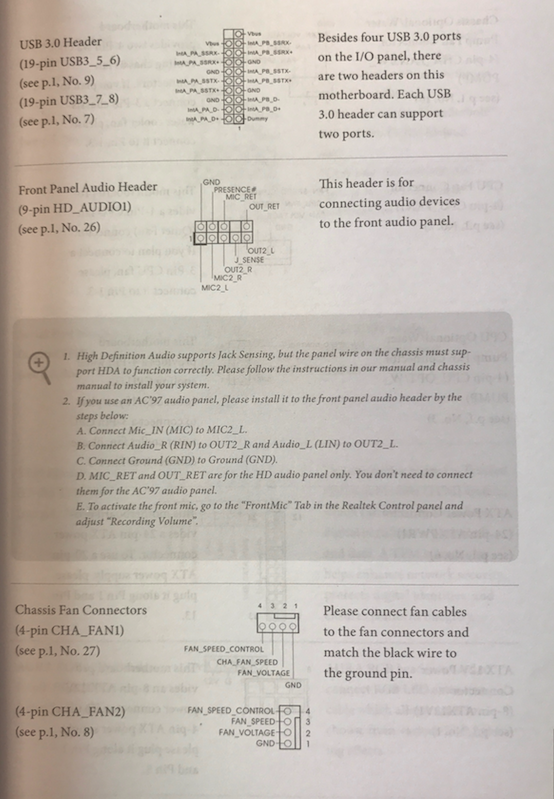

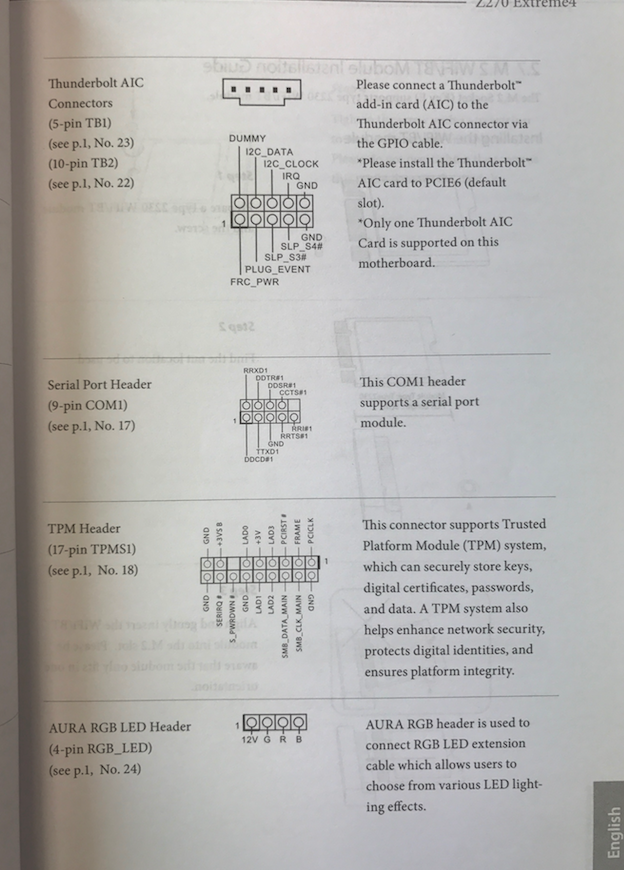

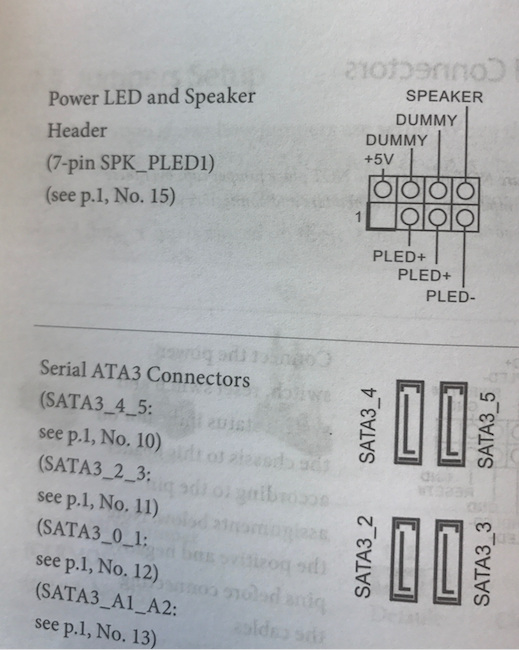

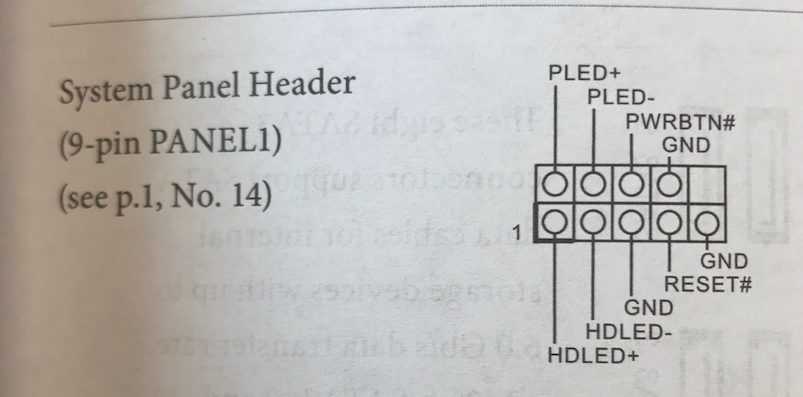

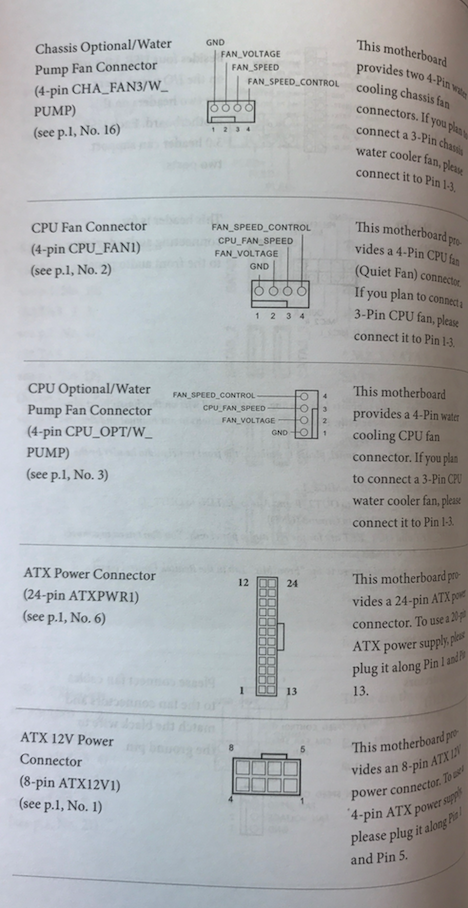

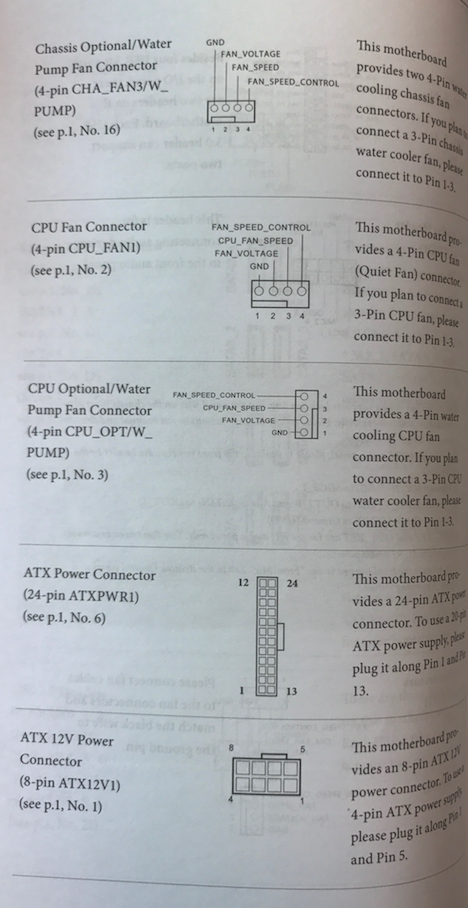

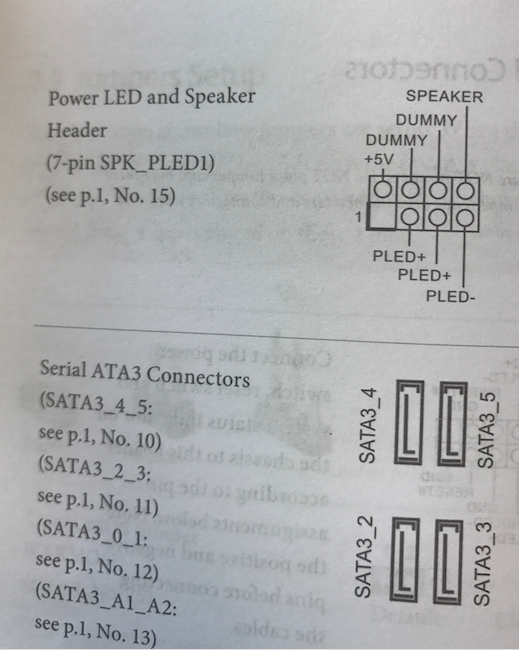

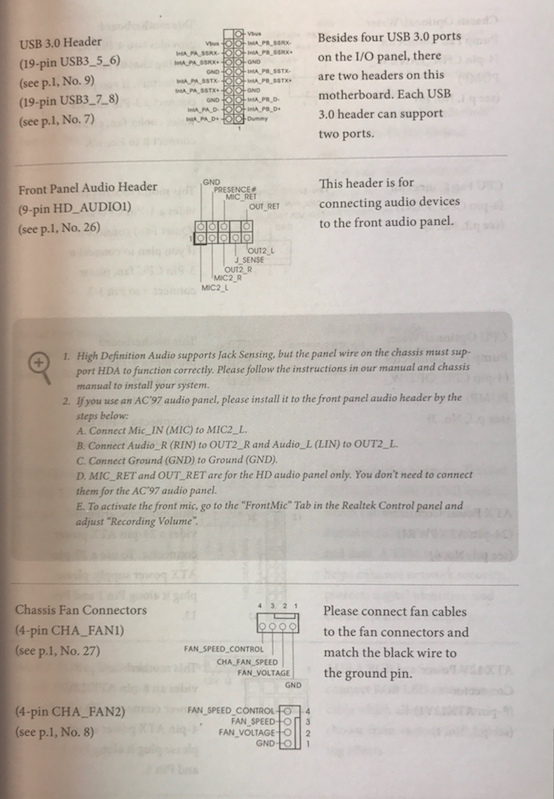

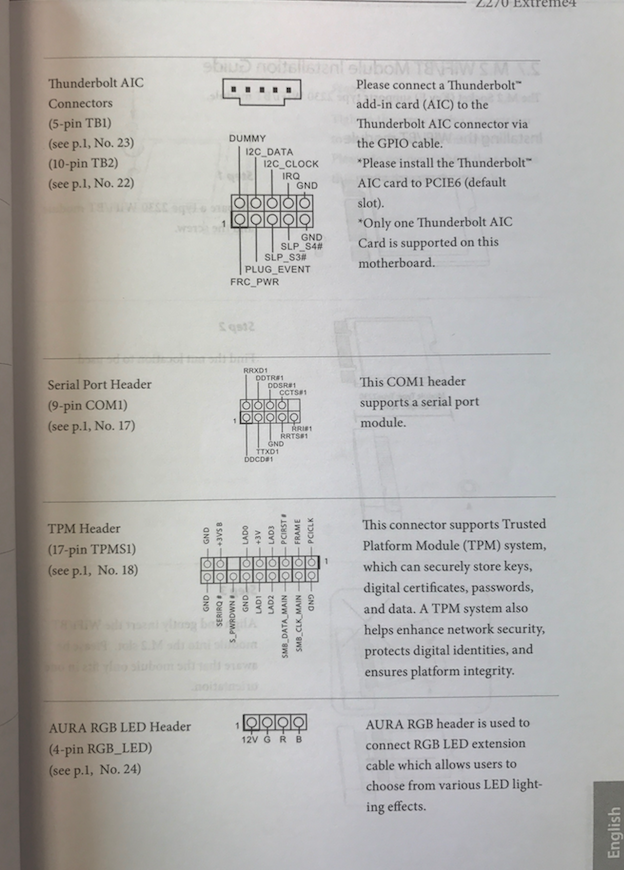

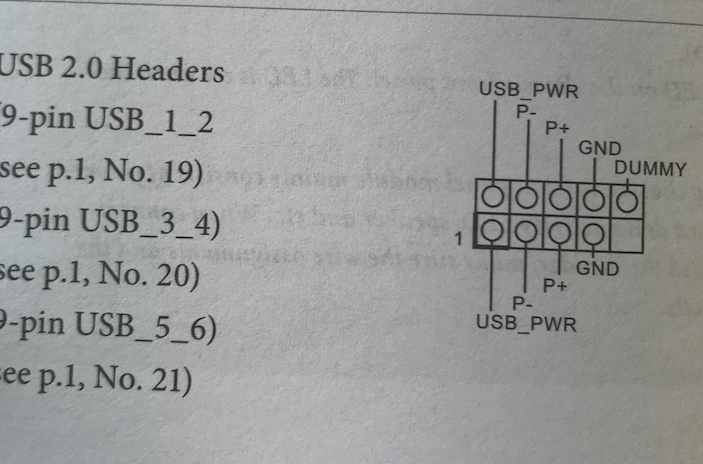

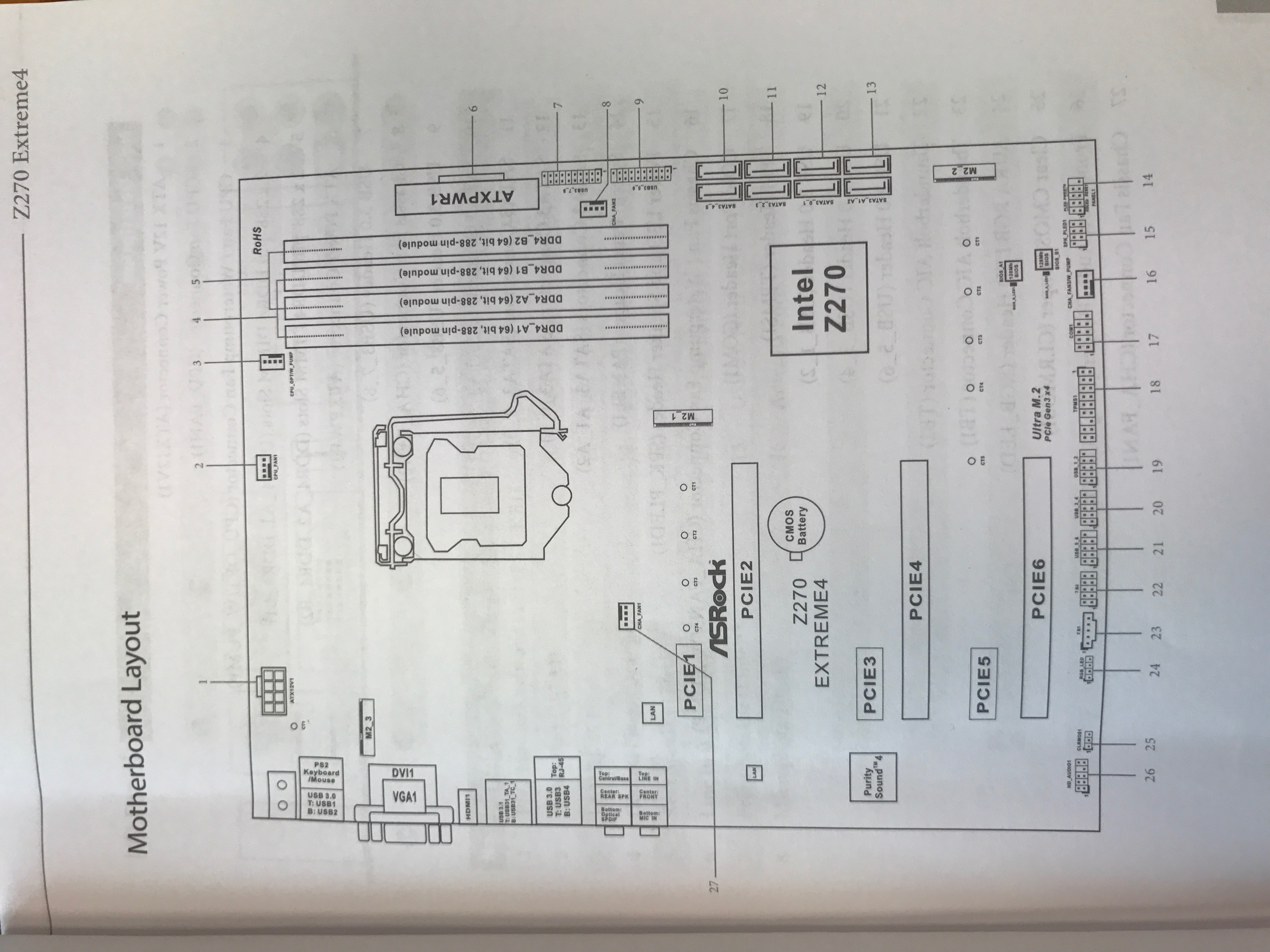

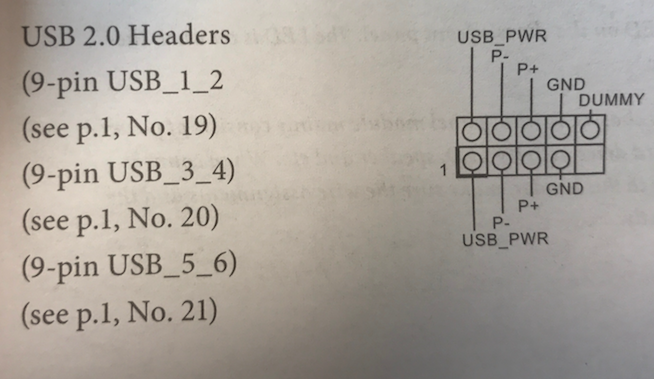

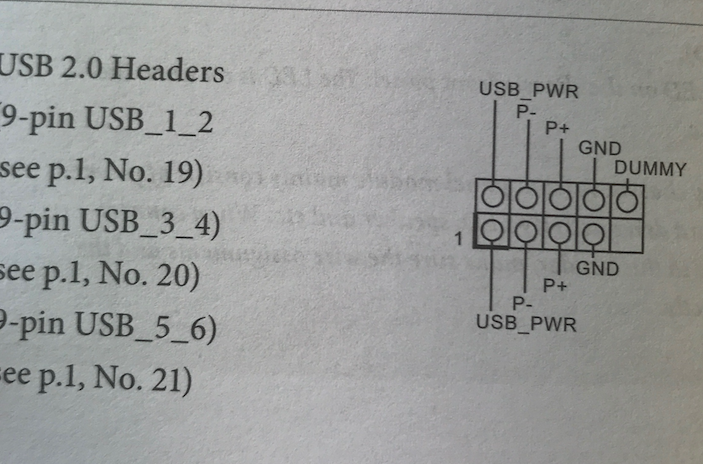

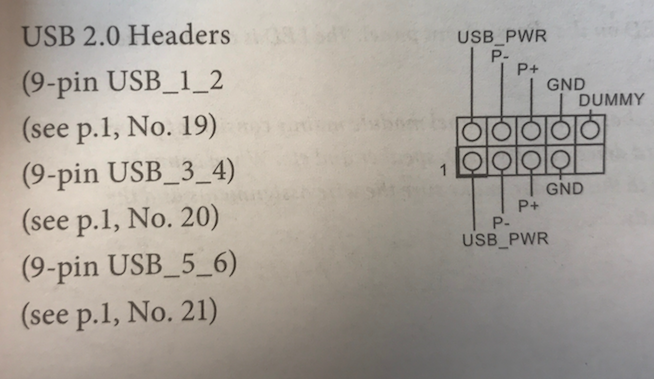

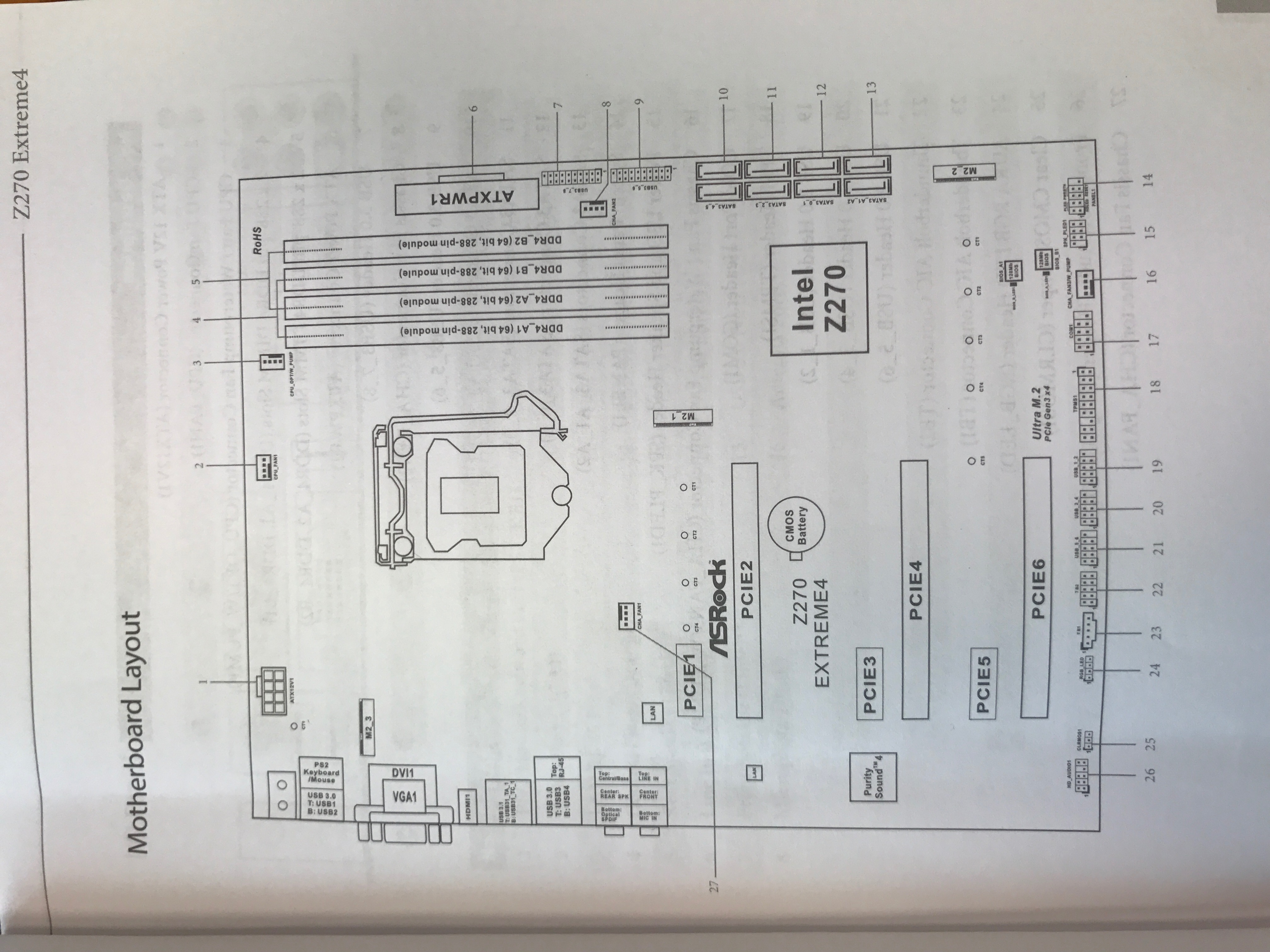

Perfekt, das beantwortet meine Frage ja schon zu 100%! Vielen Dank! Falls jemand irgendwann auf diesen Beitrag stoßen sollte: Es sind 3 USB 2.0 Header auf dem Mainboard verfügbar. Wie im Handbuch auf Seite 22 beschrieben sind die Pos. 19, 20 und 21 auf der Mainboard-Grafik.



[Kowa]

Ich habe mich auch immer gefragt, warum die Gehäuse nur 2 Buchsen haben. Aber gut, wenn mal ein Anschluß durchfeuert, hat man Ersatz.

Mittlerweile habe ich aber eine Verwendung. Ich habe mir bei Amazon Adapterkabel für die Pfostenstecker geholt. Da kann ich jetzt das CD-ROM betreiben und vergeude nicht die SATA-3 Anschlüsse dafür (ich habe Wechselrahmen da dran). Außerdem kann man einen USB-Stick für die BIOS-Konfig dranhängen oder die RGB-Beleuchtung oder die Lüftersteuerung. Das hätte ich früher alles nicht gebraucht.
