Guten Abend!

Ich wurde in einem anderen Thread dazu ermuntert, mein Airbus A320 Homecockpit-Projekt vorzustellen. Da das Homecockpit mittlerweile wirklich eine Leidenschaft geworden ist, mache ich das sehr gerne. 😊

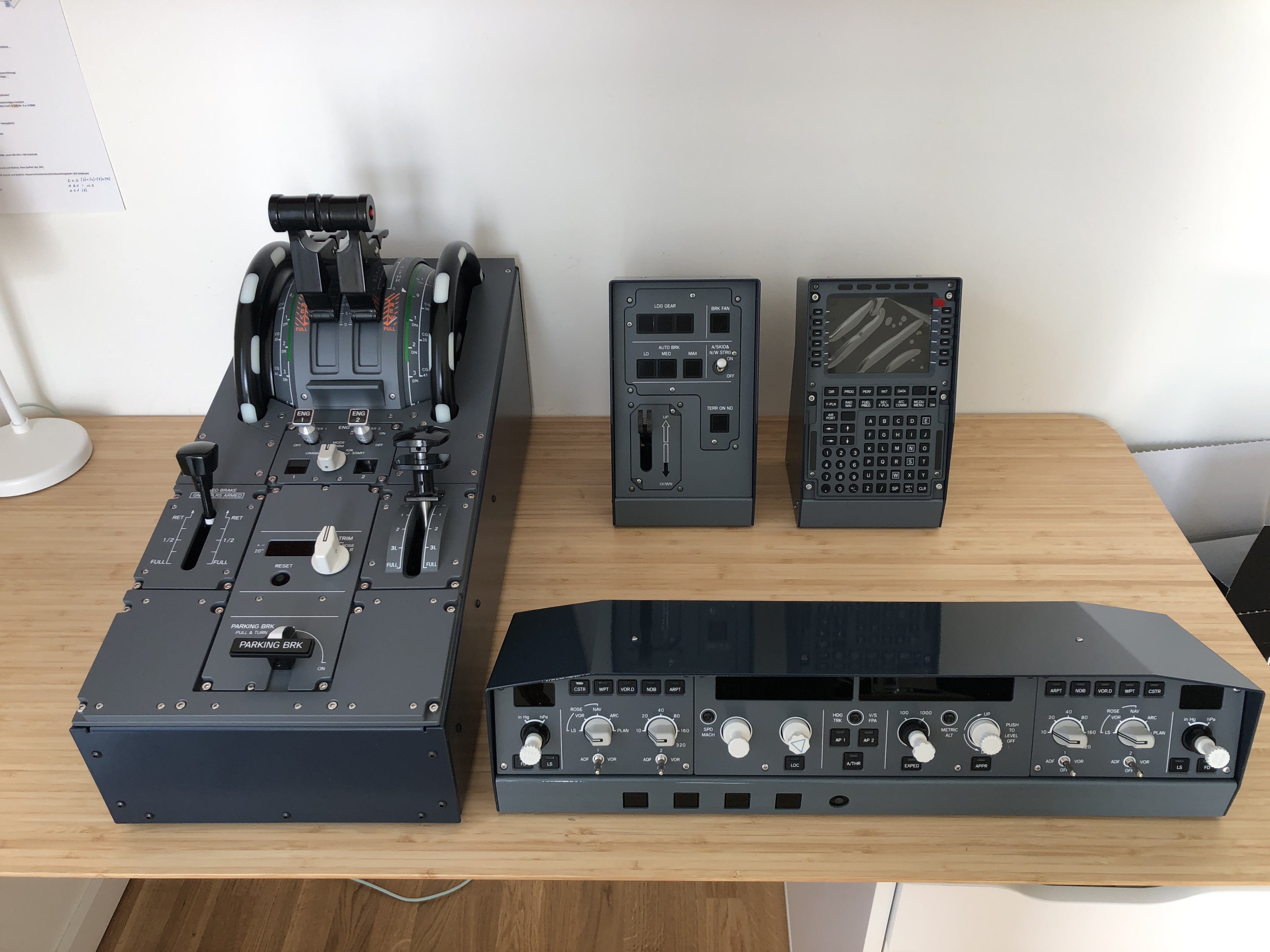

Angefangen hat das ganze im Mai 2021 mit einer Bestellung von einigen USB-Plug and Play Cockpit-Teilen für den Schreibtisch von dem englischen Anbieter Skalarki (Desktop-Edition).

Ich fand die Qualität so überragend, dass ich sofort mehr davon haben wollte und nach kurzer Zeit beschloss, ein ganzes (aus Platzgründen erstmal "nur" offenes) Homecockpit zu bauen. Dazu habe ich bei Skalarki die restlichen Bedienelemente / Elektronikteile bestellt, die alle einbaufertig sind und nur mit USB und der Stromversorgung verbunden werden müssen. Glücklicherweise konnte man die Teile aus der Desktop-Edition weiterverwenden, weil sie nur einen anderen Rahmen haben. Optimalerweise sollte man sich aber vorher entscheiden, was das Ziel ist.

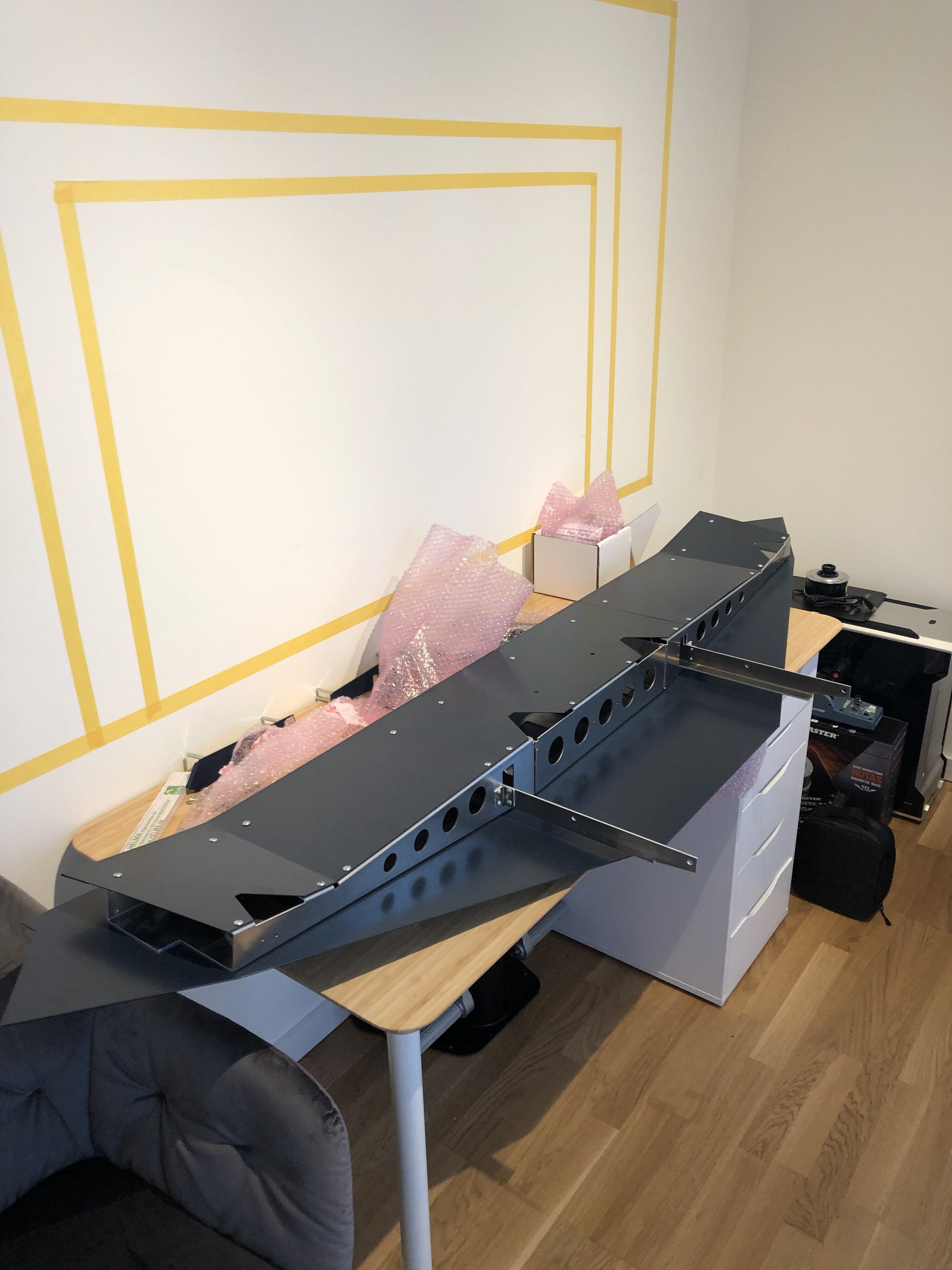

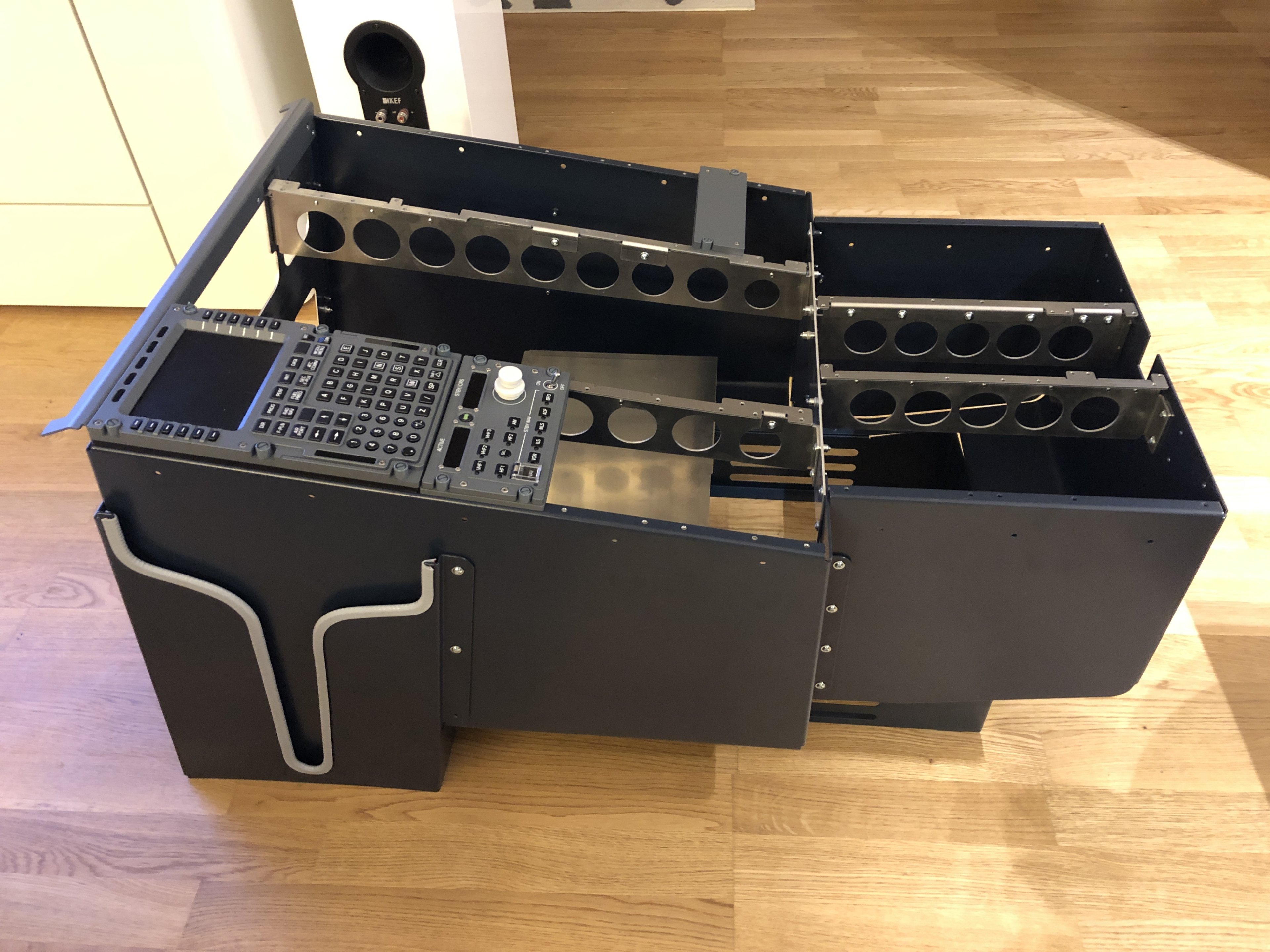

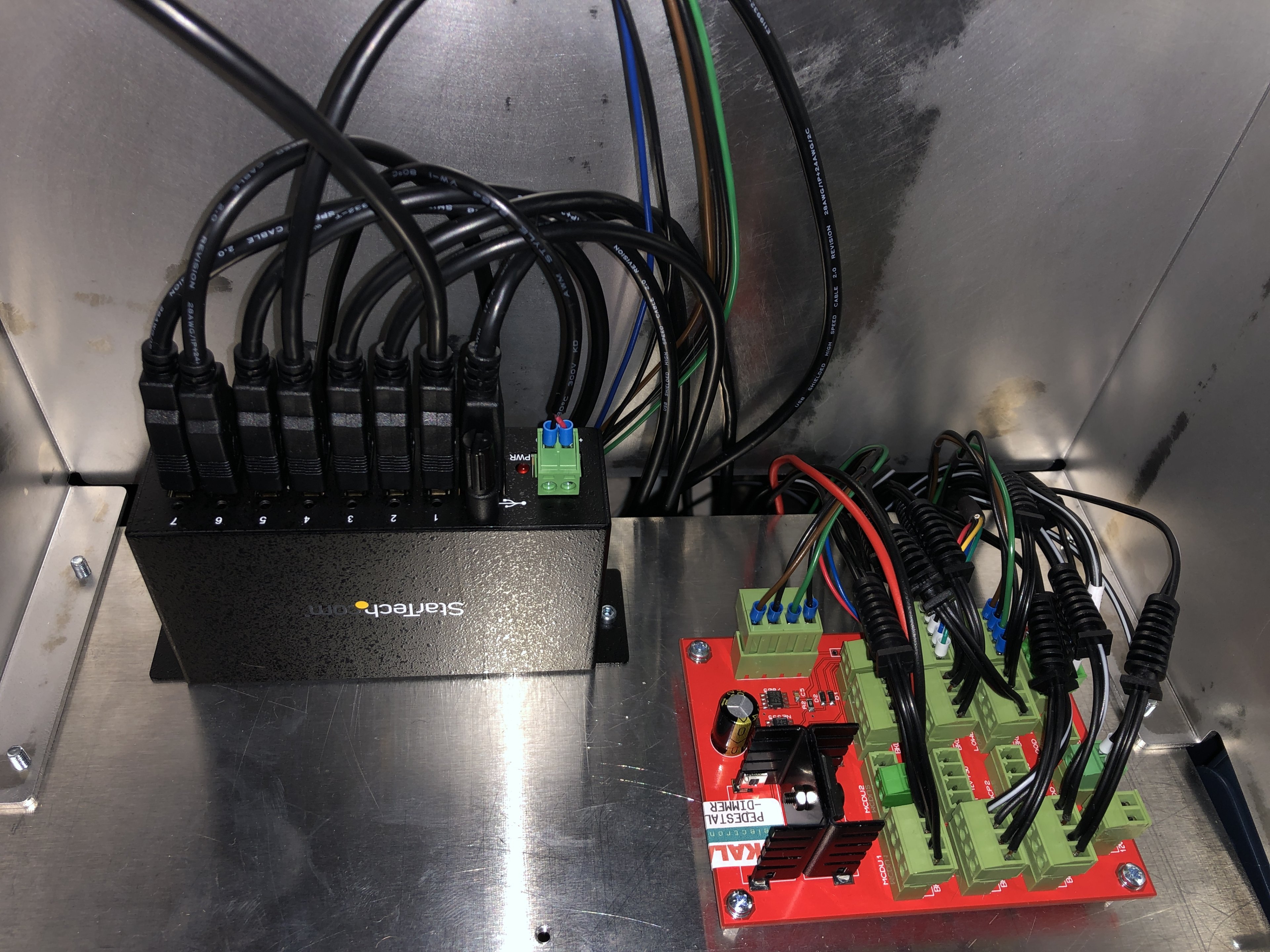

Die Strukturen für das Pedestal und das Glare Shield habe ich bei dem deutschen Anbieter Vier Im Pott bestellt (sind kompatibel mit den ganzen Instrumenten von Skalarki). Das Team von Vier Im Pott war sehr nett und auch über Whatsapp sehr hilfsbereit bei der ganzen Verkabelung, da es nicht trivial ist. Auch hier ist die Qualität der Teile auf höchstem Niveau.

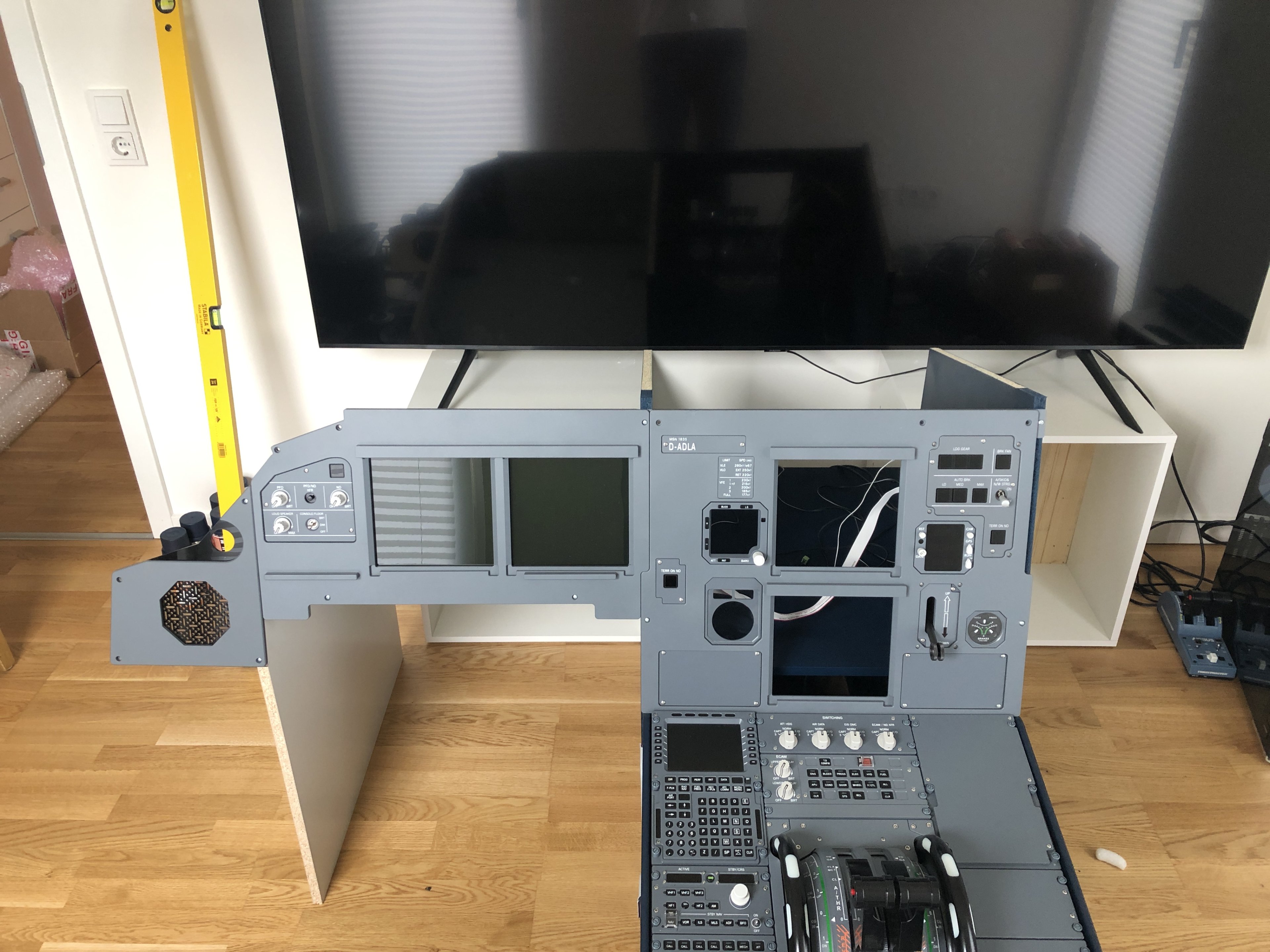

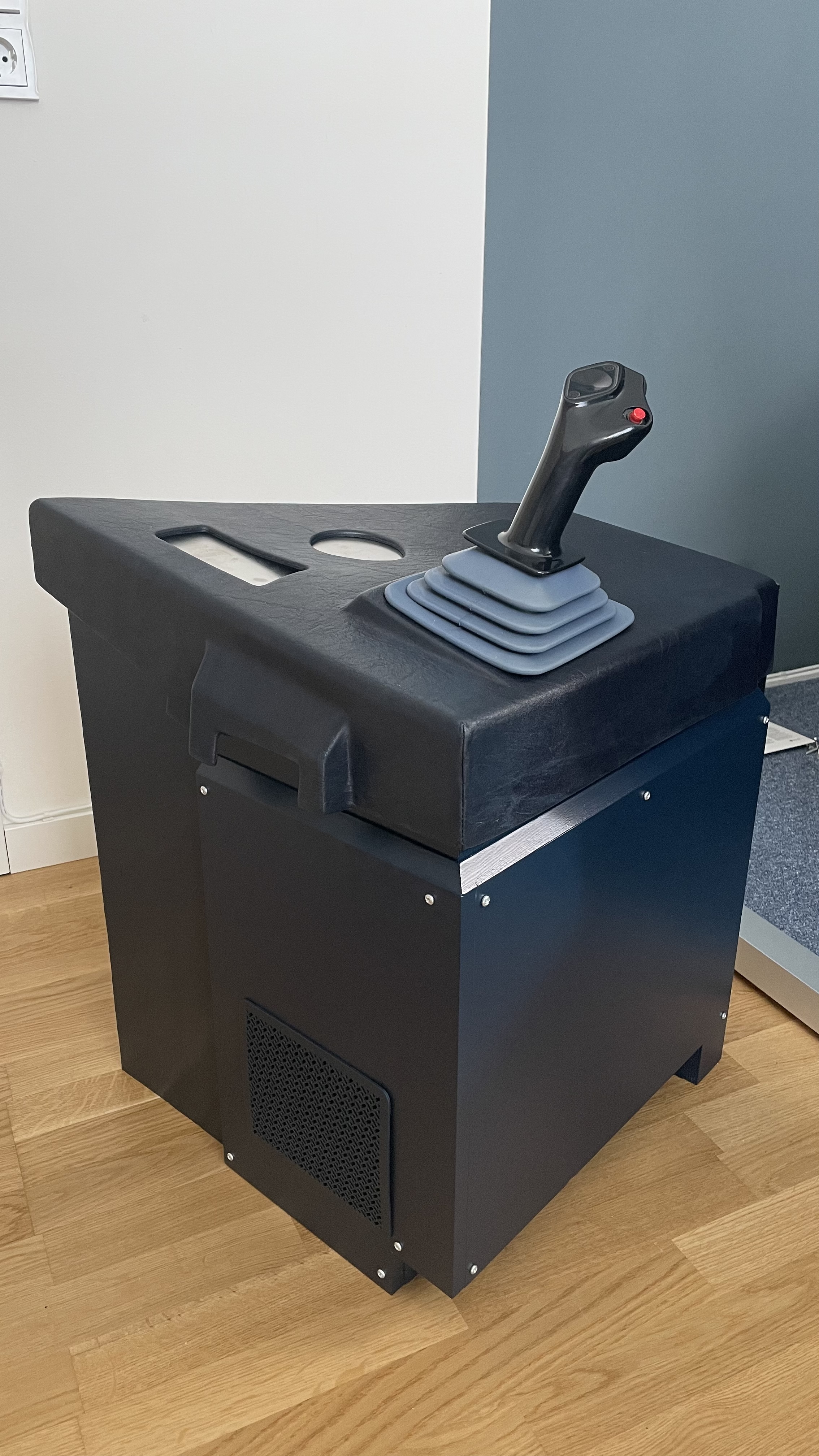

Um Geld zu sparen, habe ich mich entschieden, die Strukturen für die MIP und die Sidestick-Boxen selber aus Holz zu bauen und zu lackieren (weisse 16mm Holzspanplatten aus dem Baumarkt). Da man zumindest in Baumärkten hier nur 90°-Schnitte macht, habe ich mir eine Kreissäge mit einer Führungsschiene zugelegt, um auch andere Winkel sägen zu können.

Die Basis der Joysticks stammt aus dem Thrustmaster Hotas Warthog. Die Airbus-Aufsätze sind von dem italienischen Anbieter FlightSimProjects. Die blaue Gummiabdeckung der Sidestickbase von FSC ebenfalls aus Italien (auf Bildern weiter unten zu sehen). Der Tiller ist ebenfalls von Vier Im Pott.

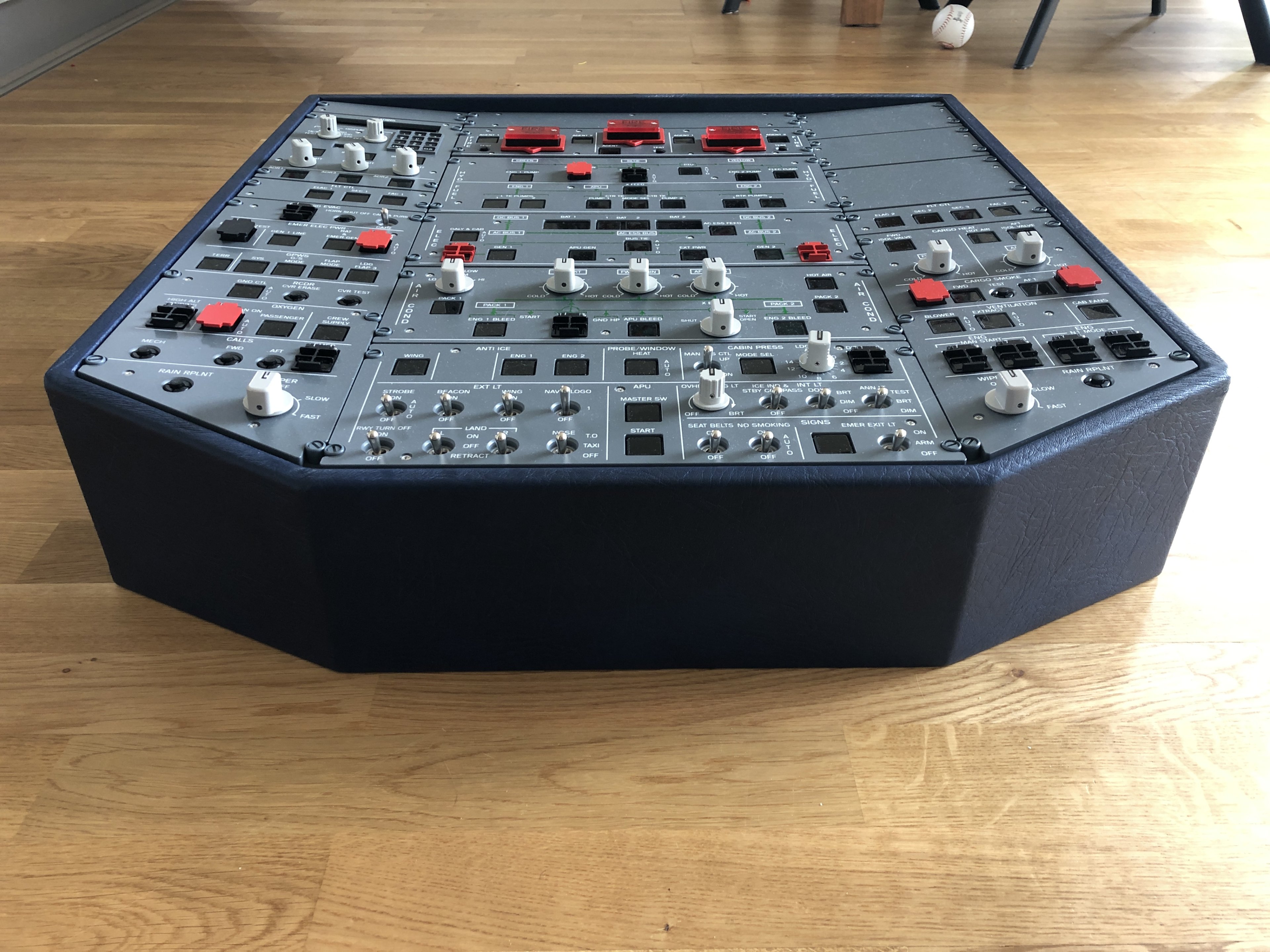

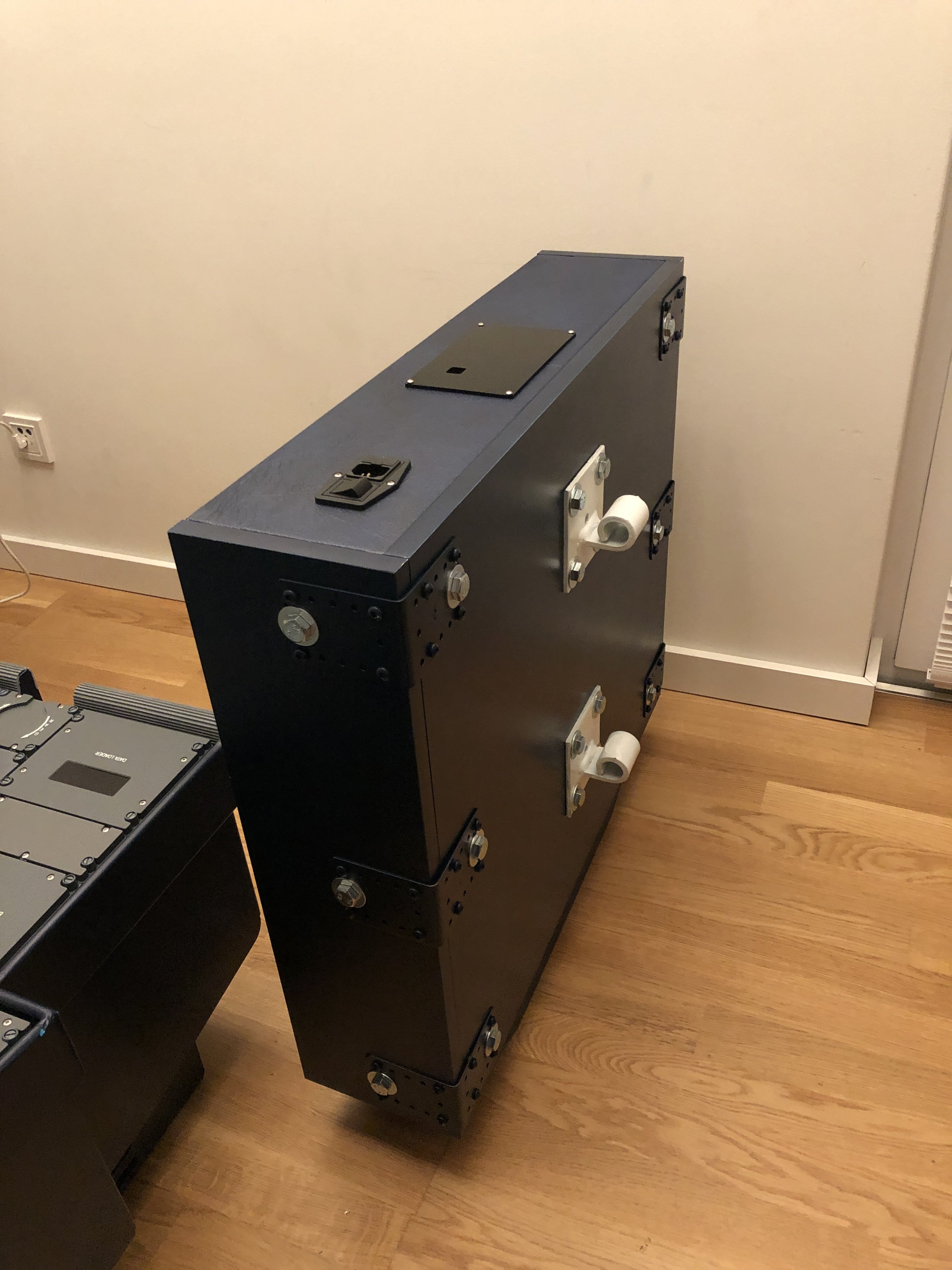

Um das Overhead an der Decke zu befestigen, habe ich ebenfalls aus weisser Spanplatte eine Art angepasste Schale gebaut, daran bewegliche Pfostenträger befestigt und über lackierte Holzbalken mit starren Pfostenträgern an die Decke geschraubt.

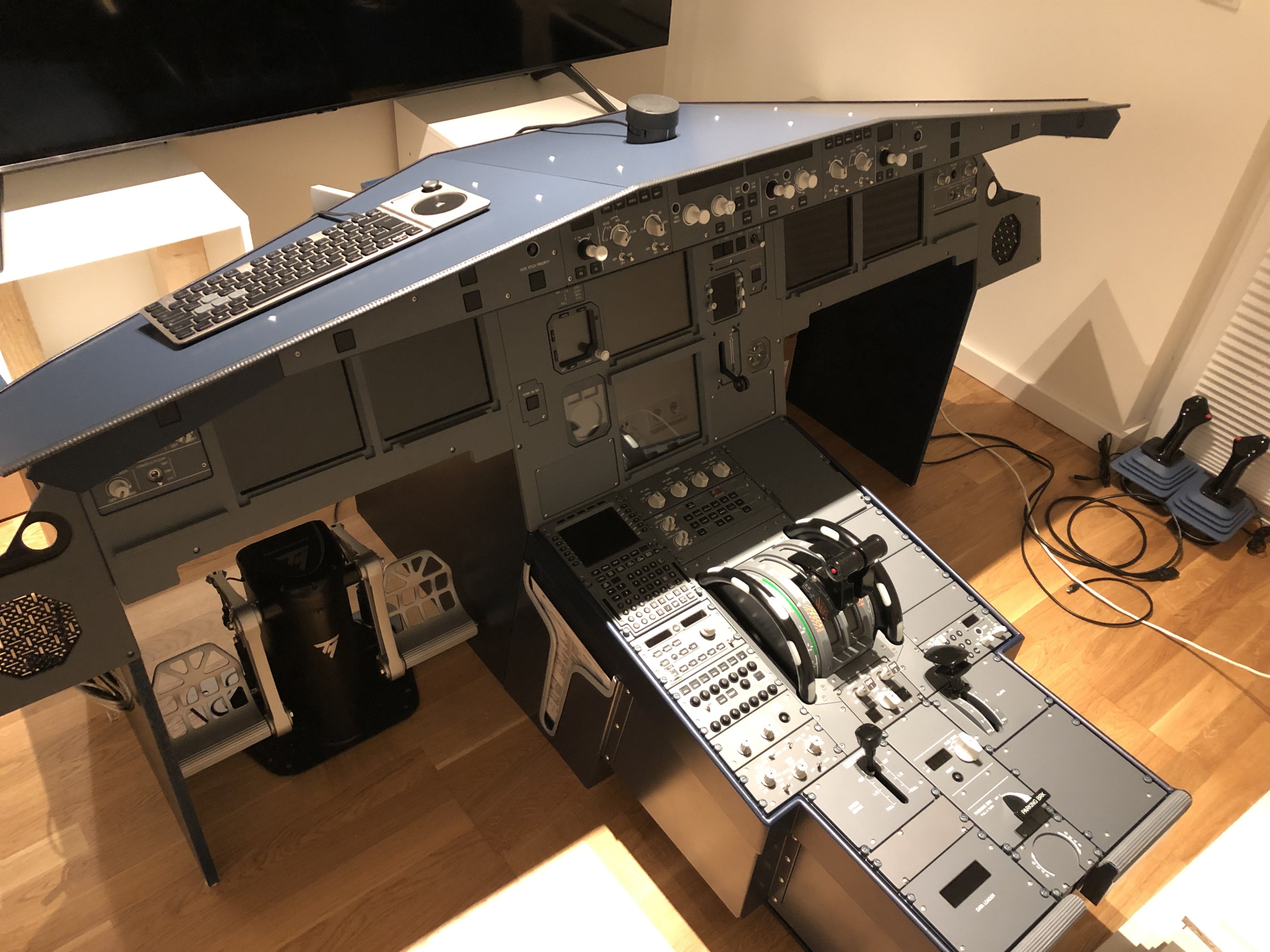

So sieht das ganze (fast fertig) zusammengebaut aus.

Und hier während eines Fluges.

Nun zur Software. Die Bedienelemente von Skalarki kommen mit einem sog. Skalarki Profiler, der wie ein USB-Treiber agiert und die Schnittstelle zw. Windows und der Hardware bildet. Als Simulationsplattform habe ich bisher P3D genutzt. Für das Flugmodell kam die kostenlose Software JeeHell zum Einsatz. Jeehell ist allerdings nicht mit MSFS2020 kompatibel, weswegen ich momentan dabei bin, auf ProSim AR und MSFS2020 umzusteigen.

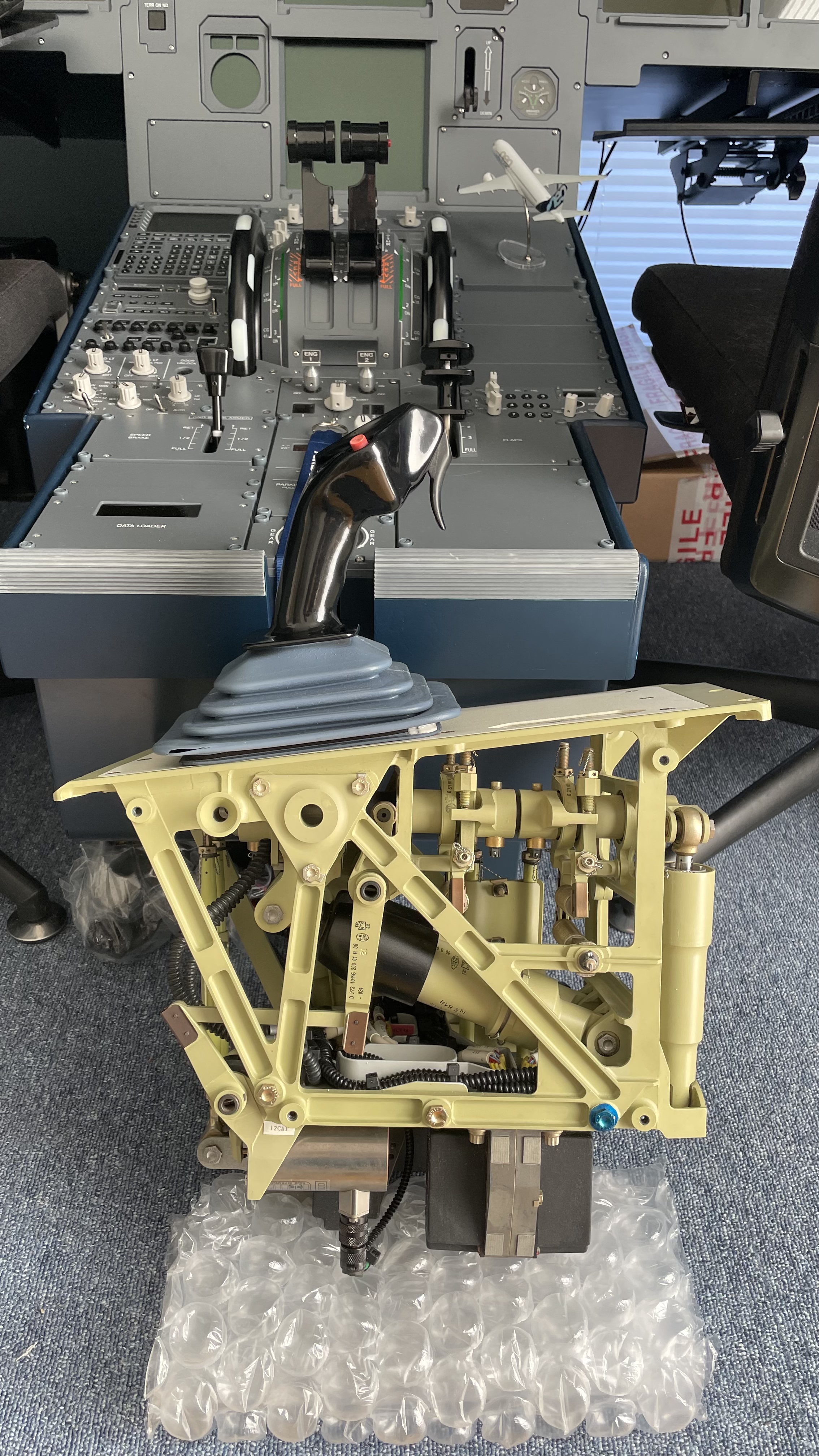

Und mittlerweile konnte ich bei ebay in den USA einen Original Sidestick aus einem echten A320 ergattern, der auch problemlos über eine USB-Karte (z.B. von Leo Bodnar) an den PC angeschlossen werden kann und auch schon funktioniert. Durch die Hydraulik-Dämpfung ist es wirklich ein Gefühl, alsob man einen echten Airbus fliegt (so stelle ich es mir zumindest vor😉).

Das vllt. erstmal in aller Kürze (es ist schon spät😬). Wenn Ihr Fragen habt oder ich Euch irgendwie bei ähnlichen Vorhaben unterstützen kann, meldet Euch gerne.

Viele Grüsse
Alex



[Mafrinje]

Krasse Leidenschaft.
Tolles Hobby!

Grüße



[Tuetensuppe]

Da hast du dir was tolles zusammengebastelt 😍



[SVΞN]

Der Platz auf der Startseite ist dir sicher!

Tolles Projekt und klasse Arbeit!

Liebe Grüße
Sven



[Cookie1990]

Als jemand der ja auch mit der Fliegerei angefangen hat..
Was zur HÖLLE ist das an deinem Joystick?^^
Sag jetzt nicht Du hast Hydraulik gemäß dem Simulator Feedback?
Das wäre etwas was ich für meine Horn auch haben wollen würde!



[subsonic2020]

Als jemand der ja auch mit der Fliegerei angefangen hat..
Was zur HÖLLE ist das an deinem Joystick?^^
Sag jetzt nicht Du hast Hydraulik gemäß dem Simulator Feedback?
Das wäre etwas was ich für meine Horn auch haben wollen würde!

Genauso ist das Ding in einem A320 verbaut. Der Airbus-Pilot bekommt ja wg. Fly by Wire von den Steuerelementen an den Tragflächen kein Feedback. Daher löst Airbus das mit der Hydraulik, um einen künstlichen Widerstand zu erzeugen



[|Moppel|]

Der originale Knüppel aus dem Airbus mit der Hydraulik kann einfach per USB angeschlossen werden?

Für mich liest sich auch die Einbindung der anderen Teile über USB so unfassbar trivial.

Oder ist da schon noch viel von Hand einzustellen softwaremäßig?



[ermel83]

Wow, sehr beeindruckend und schön zu sehen, wie man sich auch daheim den Traum vom Fliegen so nah an der Realität verwirklichen kann!

Ich fliege den Airbus seit mittlerweile 15 Jahren, falls du also spezifische Fragen zu den Systemen hast helfe ich dir sehr gern weiter.

Viel Erfolg weiterhin für dein Projekt!



[Dusslighoch10]

Habe damals den Pilotenschein (Segel) erstmal hintenangestellt weil immer wieder was anderes war
und die Zeit für den Verein einfach nicht da. Da blieb er leider
Die Leidenschaft fürs Fliegen ist jedoch erhalten geblieben.
***
Da haste Dir was tolles zusammengebaut. Ein sehr ambitioniertes Projekt, hervorragend ausgeführt,
echt klasse!
Wenn ich mal vieeel Zeit habe, dann ... ne ehrlich, sowas würde ich wohl eher nicht zustande bringen



[subsonic2020]

Der originale Knüppel aus dem Airbus mit der Hydraulik kann einfach per USB angeschlossen werden?

Für mich liest sich auch die Einbindung der anderen Teile über USB so unfassbar trivial.

Oder ist da schon noch viel von Hand einzustellen softwaremäßig?

Die Einbindung über den Skalarki Profiler ist wirklich einfach. Man muss auch nichts weiter einstellen. Die Verkabelung ist wie gesagt nicht trivial, aber machbar. Und ich habe wirklich nicht viel Ahnung von Elektronik.

Die mechanischen Bewegungen des OEM-Sticks werden über sog. Transducer, die ebenfalls im OEM-Stick schon verbaut sind, in digitale Signale umgesetzt. Im Airbus gehen diese Signale an die entsprechenden Computer. Zuhause kann man die Signale dann über die besagte USB-Karte aus dem Transducer auslesen.

https://soarbywire.com/2016/12/31/sidestick-pinouts/

Ergänzung (19. April 2022)

Wow, sehr beeindruckend und schön zu sehen, wie man sich auch daheim den Traum vom Fliegen so nah an der Realität verwirklichen kann!

Ich fliege den Airbus seit mittlerweile 15 Jahren, falls du also spezifische Fragen zu den Systemen hast helfe ich dir sehr gern weiter.

Viel Erfolg weiterhin für dein Projekt!

Du Glückspilz 😁

Vielen Dank für Dein Angebot, gut zu wissen. Es wird bestimmt Fragen geben...

Ergänzung (19. April 2022)

Habe damals den Pilotenschein (Segel) erstmal hintenangestellt weil immer wieder was anderes war
und die Zeit für den Verein einfach nicht da. Da blieb er leider
Die Leidenschaft fürs Fliegen ist jedoch erhalten geblieben.
***
Da haste Dir was tolles zusammengebaut. Ein sehr ambitioniertes Projekt, hervorragend ausgeführt,
echt klasse!
Wenn ich mal vieeel Zeit habe, dann ... ne ehrlich, sowas würde ich wohl eher nicht zustande bringen

Das geht schon, wenn man sich damit beschäftigt. Aber man muss schon wirklich Lust dazu haben, weil die Arbeit mit dem Holz und das Lackieren viel Freizeit in Anspruch nehmen



[Axxid]

Die Holzarbeiten wären für mich noch das geringste. Wenn ich überlege was die ganzen Teile wohl kosten und wie viel Platz man dafür braucht. Da sieht man IMHO die Hingabe.

Werden die ganzen Instrumente wirklich vom MSFS2020 unterstützt? Das muss ja ein riesiger Mehraufwand für Programmierer sein.



[Cookie1990]

Was kostet so ein Original OEM Stick? Wo bekomme ich das selbe für eine Pipier Arrow III ? (Also halt so ein Horn dann, kein Stick).



[Lupus M]

ja leckts mi am Arsch, is dos geil.

Die Wichtigste Frage: was koschts des?
hast du eine Übersicht was du bisher rein an Material gelegt hast?



[koech]

Boah, sogar mit Ausziehtischchen! Jetzt nur noch den infernalischen Geräuschpegel wie im richtigen Cockpit simulieren - Deine Rechner sind bestimmt flüsterleise im Vergleich zur echten (und bestimmt weniger potenten) Hardware im realen Atari-Flieger.

Tolles Projekt!

Biete ebenfalls gern meine Expertise als ehemaliger Flugkapitän A320/B737 an.
...don't hesitate to ask us...



[benjiman]

Nice und einfach faszinierend. Eines Tages hab ich hoffentlich auch mal die Zeit, Platz und Kleingeld für das Hobby… so in 18 Jahren wenn die Kids ausgezogen sind :-D

Wenn du noch irgendwelche Teile brauchst die eBay nicht nach D schicken will, biete ich aus NY gerne meine Hilfe an.



[fanaticmd]

Heilige Sch**** 🤯😮

Ich habe vom Fliegen und Flugsimulatoren keine Ahnung.

Als IT-Systemelektroniker kann ich mir den Aufwand dahinter gut vorstellen. Auch wenn die Firmen vieles vorarbeiten, da bleibt genug Arbeit an dir hängen.

Meinen Respekt und weiterhin viel Spaß damit. 🙂



[Sion3]

Wow. Ein echt klasse Aufbau. Da kann ich nur meinen Hut ziehen. Ich finde es sehr beeindruckend das es überhaupt möglich ist, das Cockpit in so einem Detailgrad nachzubauen.



[snickii]

Sieht klasse aus, einzige was ich noch ändern würde wäre ein Triple Setup bzw. einen großen curved.



[Tornavida]

Mega 👍 wie ich schon sagte. Da würde ich gern mal mitfliegen.



[Gnah]

Wahnsinnsprojekt, chapeau.
Linienmaschinen sind nicht meins (zu langweilig), aber die Arbeit und das Geld was da drin steckt sind schon irre.

Die Wichtigste Frage: was koschts des?

Naja, er wird viel sparen weil Eigenarbeit drin ist, aber kannst dir ja mal hier zusammenklicken was so ein Full Size Cockpit selbst in der halboffenen Variante bei denen kostet. Dafür kannst du schon ein sehr schickes Auto kaufen.
