WARUM sitzt PCIe3.0 falsch herum auf ASRock FM2A88M-HD+

[armin-sel]

Bei Geizhals steht´s doch so :Erweiterungsslots: 1x PCIe 3.0 x16, 1x PCIe 2.0 x1, 1x PCI
und im Buch:....wartet mal der läd noch.....



[hongkongfui]

Ich baue jetzt schon wirklich lange eigene System aus Einzelkomponenten ...

ja, ne, is klar!



[armin-sel]

FM2A88M-HD+
19
English
2.4 Expansion Slots (PCI and PCI Express Slots)
There are 1 PCI slot and 2 PCI Express slots on this motherboard.
PCI Slot:
PCI slot is used to install expansion cards that have the 32-bit PCI
i
PCIE Slots:
PCIE1 (PCIe 3.0 x16 slot) is used for PCI Express x16 lane width
graphics cards
PCIE2 (PCIe 2.0 x1 slot) is used for PCI Express cards with x1 lane
width cards



[evilnear]

passt doch.... ich seh da keinen interpretationsspielraum.



[Excavated]

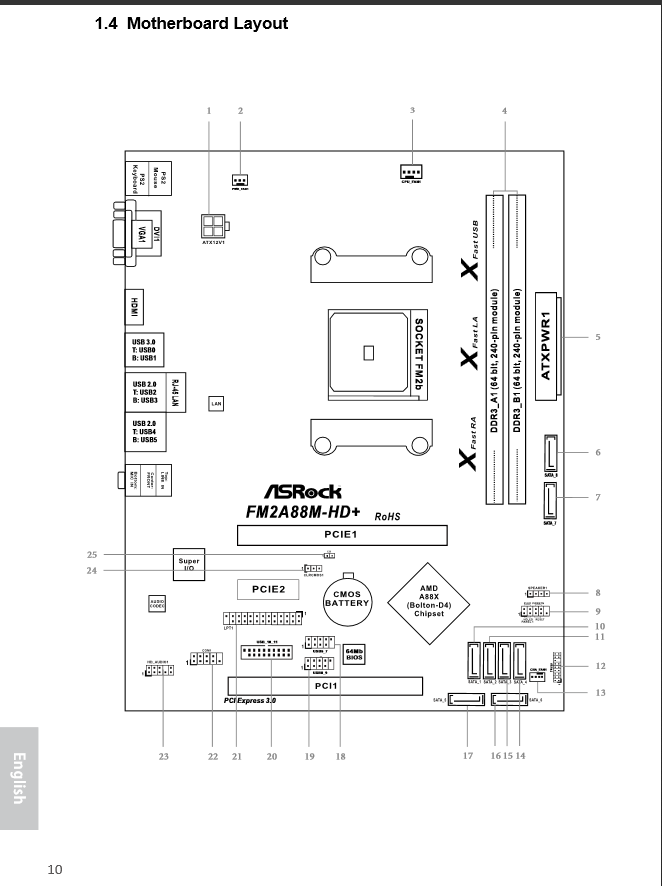

Seite 10 / Manual:


Soweit auch dort alles ok...



[Jonaldo]

Troll ?

Eher Clown.



[mugam]

Stimmt doch alles:

Der lange Slot beim Prozessorsockel ist ein PCIe 3.0 x16
Der kleine darunter ist der PCIe 2.0 x1
der unterste ist der PCI-Steckplatz ...

Lass dich nicht durch den Aufdruck "PCI Express 3.0" am Platinenrand verwirren,
das bedeutet nicht, dass der Slot daneben PCI Express 3.0 ist, sondern sagt nur aus,
dass das Board das kann ...



[armin-sel]

Diese Beschriftung ist mehr als verwirrend !
Da denkt doch der gewöhnliche Sterbliche er hätte 2 PCI-Express Slots und noch einen normalen PCI.
PS.: Ich bin nicht so doof wie mein Avatar vorgibt....oder doch ?



[mugam]

Hä, du hast doch auch 2 PCI-Express-Slots und einen PCI ....

Der ganz lange Steckplatz nahe beim Prozessor ist der PCIe3.0 x16,
der kurze darunter der PCIe2.0 x1 ...
Beides sind PCI-Express-Steckplätze !!

Ich glaube, bei dir steht momentan einer gewaltig auf der Leitung .....



[Excavated]

Da denkt doch der gewöhnliche Sterbliche er hätte 2 PCI-Express Slots und noch einen normalen PCI.

Hast du ja auch...von CPU-Sockel abwärts: PCIe x16, PCIe x1 und PCI...ich glaube, du stehst grade einfach völlig aufm Schlauch...XD



[evilnear]

aber du hast doch 2 pci-express slots und einen normalen pci slot...



[Vulpecula]

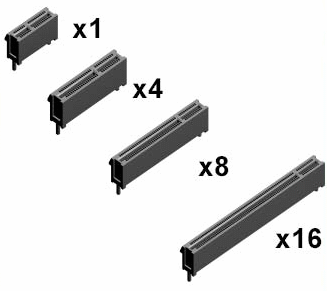

Der 'kurze' ist auch ein PCIe Slot.

Manchmal gibt es die PCIe x1/x4/x8 Slots auch in 'lang', aber dann sind im Slot selbst weniger Kontakte oder der Slot ist intern nur als x1/x4/x8 Slot verdrahtet.



[crazycountry]

Um 180 Grad gedreht sind nur die beiden Sata Schnittstellen . Um die Anschlüsse verwenden zu können wen man eine PCI Karte eingesteckt hat muss man ein geknicktes SATA Kabel benutzen



[addicT*]

Der Slot neben der CPU ist im Büchlein als PCIe2.0x1 und nicht PCIex16 beschrieben und ich dachte da nehm ich doch den neueren PCIe3.0x16 auch wenn ich eine PCIe2.0 Karte habe ....
Bin ich echt zu doof zum lesen ?

Sorry, aber ja, bist Du. Das "1x" bezog sich auf die reine Anzahl der PCIe 16x Slots, nicht auf die Bandbreite.



[Voyager10]

Diese Beschriftung ist mehr als verwirrend !
Da denkt doch der gewöhnliche Sterbliche er hätte 2 PCI-Express Slots und noch einen normalen PCI.

Die Beschriftung am Rand ist eher als Werbeaufdruck gemeint und vll. unglücklich gewählt aber für jemand der "seit Jahren baut" , der sollte trotzdem genau darauf kommen das es Kein verdrehter PCI-Express ist sondern ein PCI.
