Was ist das für eine (UAE?) Anschlußdose? CAT7 fähig?

[Gazzer]

Hallo!

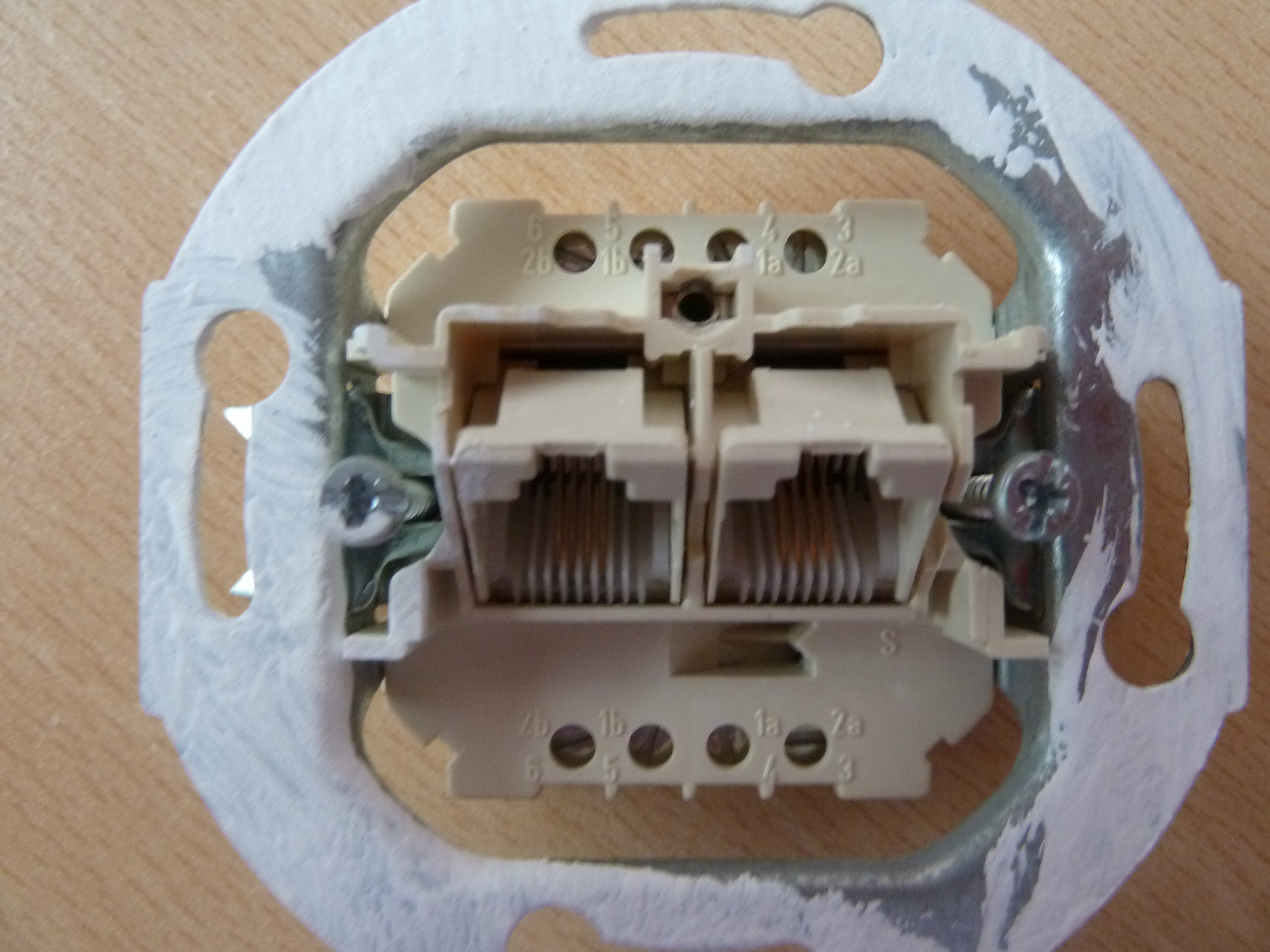

Der Vorbesitzer meines Hauses hat CAT7 Verlegekabel verlegen lassen, diese jedoch nicht für ein LAN-Netzwerk genutzt. Das Bild zeigt die verbauten RJ45 Anschlussdosen, die 2x4 Anschlussklemmen haben.

Um was für Dosen handelt es sich, kann ich die für eine 568B-Belegung nutzen? Wenn ja, welche Andernpaare auf welche Anschlüsse?



[EDV-Leiter]

Das sieht aus wie ISDN. Für LAN dürften die Dosen ungeeignet sein.



[Wishbringer]

Das sieht mir eher nach Telefonie aus...



[ghecko]

Ich würde die Dose ersetzen. Da sind jeweils nur 4 Pins belegt, du bekommst also nur 100Mbit aus der Dose. Für Gigabit-Ethernet brauchst du 8.



[DreamWorks]

2-fach ISDN-Dose.
Siehe z.B. hier.
RJ45 belegung 568b: Nein.
Steinzeit, weg mit der Dose... 😉

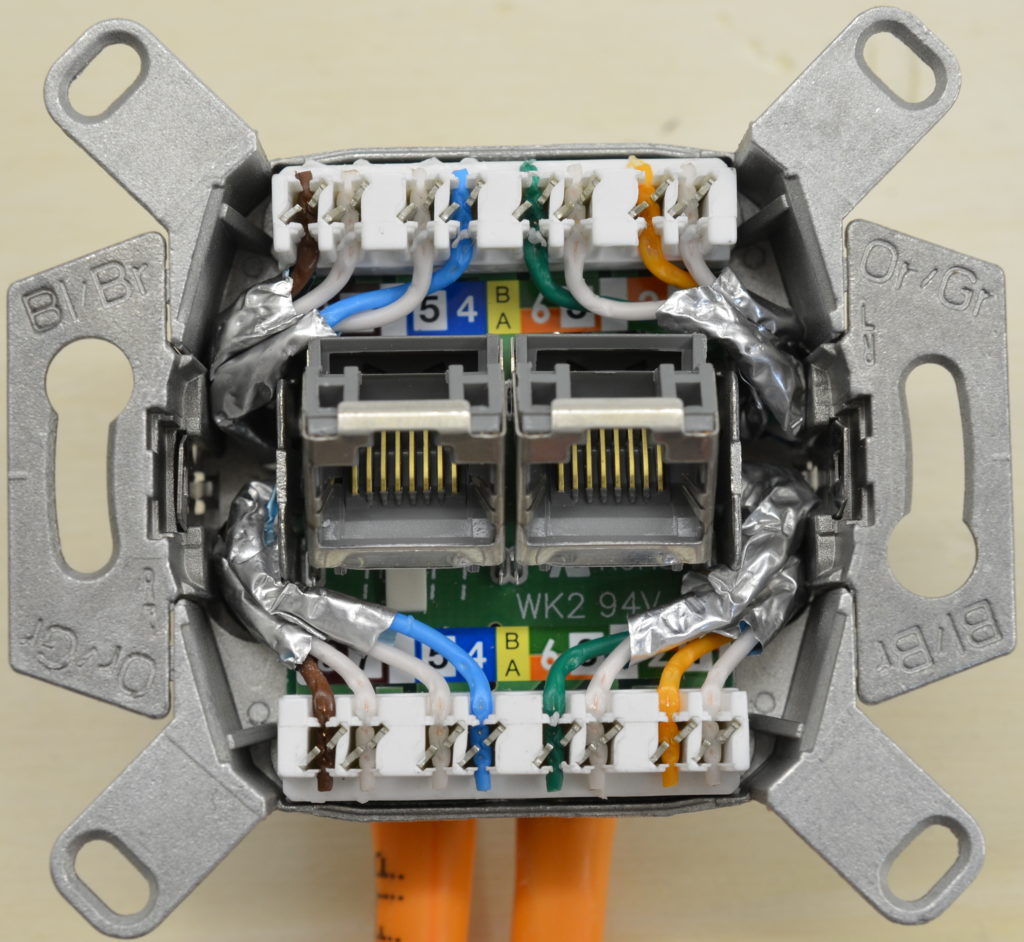

Wie @ghecko schreibt, brauchst Du für 568b 8 Pins, siehe Fotos.

Tipp:

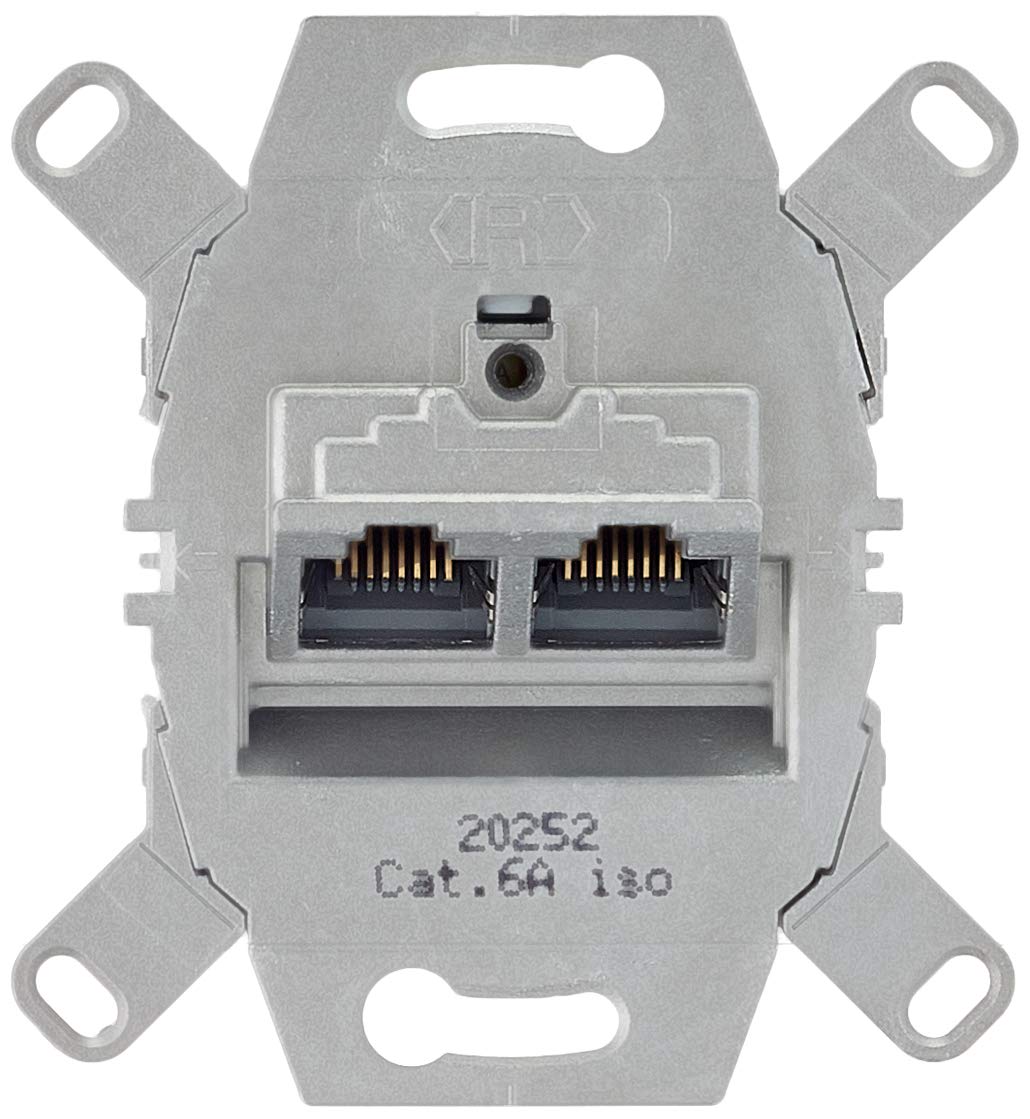

Bei CAT-Dosen nicht sparen.

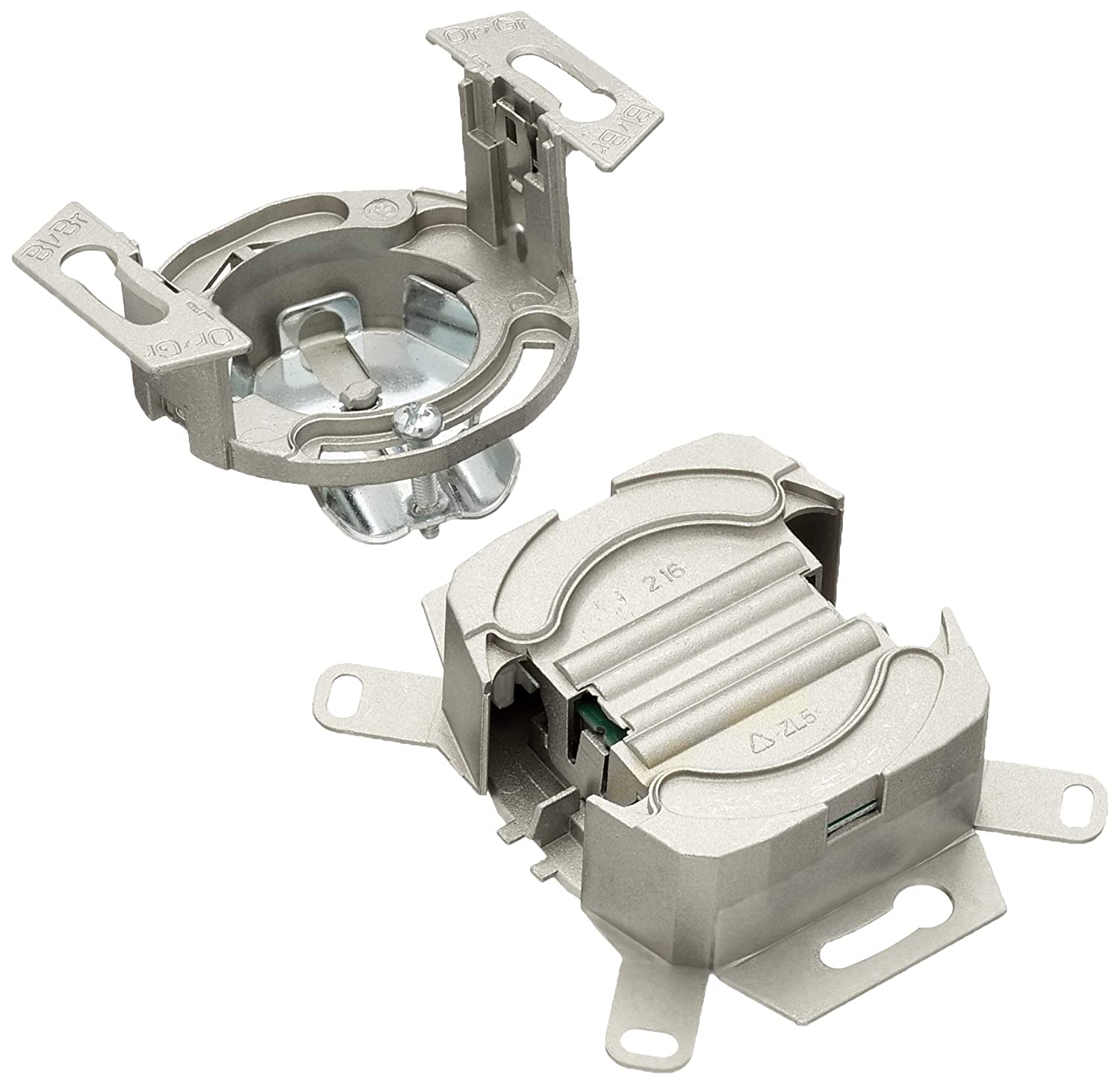

Eine gute Dose (Gehäuse, Schirmung, Kontakte, Kabelzu-/Ableitungen) kostet so um die 20 EUR und besteht aus einer möglichst lückenlos mechanisch verschlossenen Alu-Druckgusskapsel. Siehe z.B. hier.



[kusa]

Richtig, das ist eine Telefondose ohne Abschirmung, kaufe dir vernünftige Netzwerkdosen!

http://www.g-frerichs.de/Start-Frameset/Netzwerk CAT5-FRS.pdf

https://testbedarf.de/netzwerkdose

^^



[Gazzer]

@All: Danke für die schnellen Antworten!



[Dumm wie Brot]

Wie du schon so schön schreibst, 2x4 die Dose und war sie auch so aufgeklemmt? Wenn ja, dann hast du 8 Adern und bau den passenden Einsatz ein.



[SaxnPaule]

Du kannst die ISDN Doppeldose durch eine RJ45 LAN Dose ersetzen.

Für GBit benötigst du alle 8 Adern für eine Buchse.
Die kannst du dann natürlich nach 568B auflegen.



[hanse987]

Und die Gegenseite nicht vergessen.
