Wasserkühlung mit (Passiv) Radiator erweitern

[Bretze90]

Hallo,

ich würde gerne meine Wasserkühlung mit einem Radiator den ich an die Seitenwand Hängen würde erweitern.
Was könntet ihr mir da so empfehlen, ich dachte an etwas passives wie den alphacool cape cora hf http://www.aquatuning.de/wasserkueh...hacool-cape-cora-hf-642-konvekt-schwarz?c=175

Das ganze würde meine jetzige Wasserkühlung unterstützen, die unter vollast schon etwas laut wird um das Wasser auf 35°C zu halten.

Verbaut ist zurzeit:
Pumpe:
http://geizhals.de/aqua-computer-aquastream-xt-usb-12v-standard-41059-a284744.html
Radiator Vorne im Gehäuse :
http://www.aquatuning.de/wasserkueh...2348/alphacool-nexxxos-xt45-full-copper-240mm
Radiator oben im Gehäuse :
http://www.aquatuning.de/wasserkueh...2885/alphacool-nexxxos-xt45-full-copper-420mm
Radiator hinten im Gehäuse:
http://www.aquatuning.de/wasserkueh...lphacool-nexxxos-st30-full-copper-140mm?c=352
Lüfter 3x (1 hinten, 2 oben) :
http://www.aquatuning.de/luftkuehlung/luefter/7929/noiseblocker-nb-blacksilentpro-pk2-140x140x25mm
Lüfter 2x (vorne) :
http://geizhals.de/be-quiet-silent-wings-2-120mm-bl062-a745182.html?hloc=at&hloc=de
Lüfter (oben, ging aus Platzgründen nur der slim) :
http://geizhals.de/prolimatech-ultra-sleek-vortex-14-schwarz-a890483.html?hloc=at&hloc=de
AGB:
http://www.aquatuning.de/wasserkueh.../16947/alphacool-cape-corp-coolplex-pro-15-lt
CPU Kühler:
http://www.aquatuning.de/wasserkueh.../1150-rev.-3-sonderedition-nickel-black-chrom
Graka Kühler :
http://www.aquatuning.de/wasserkueh...x-fuer-gtx-680-lightning-/-770-lightning-g1/4

Das alles ist mit 16/10 verschlaucht und in einem Phanteks Enthoo Pro untergebracht.

Zurzeit sieht der Kreislauf so aus

AGB->Pumpe->Graka->420er Radiator->CPU->140er Radiator->240er Radiator->AGB

Für den neuen würde ich den 140er Radiator wahrscheinlich weglassen und den externen Radiator nach den 420er hängen, sprich

AGB->Pumpe->Graka->420er Radiator->externer Radiator->CPU->240er Radiator->AGB

da bin ich mir aber noch nicht sicher, da muss ich mal schauen wie sich das am besten von der Verschlauchung ergibt.



Nochmal zur eigentlichen Frage, welche Radiatoren könnt ihr mir dafür empfehlen, Passiv wäre mir am liebsten, dann muss ich nicht noch die ganzen lüfterkabel nach drausen führen, auserdem ist meine Lüftersteuerung schon ziemlich ausgelastet.
Taugt der Cape Cora was ?

Zur info:
Die Seitenfläche des Gehäuses ist 50x50 cm (maximum bis zum Rand 52cm)
Das System steht in der Signatur und ist zurzeit nicht übertaktet, wobei das auf die Temperatur gesehen auch nicht wirklich viel ausmacht.


Schonmal Danke im Vorraus



[maniac96]

Normalerweise würde ein 420er und ein 240er locker reichen um Deine Hardware relativ leise zu kühlen bei guter Wassertemp.!

Aber das Problem liegt bei Dir überwiegend daran das Deine 45er Radi´s Lüfter mit höheren Druck brauchen! Weder die bequiet (offene Bauweise des Rahmens) und erst recht nicht die Prolimatech Ultra Sleek (Slim Lüfter gehen gar nicht!) eignen sich als Lüfter für Radiatoren.

Bei Deiner Hardware hätte ich eher zu Radiotoren mit 30mm Dicke gegriffen. Dadurch das 30er Radi´s relativ dünn sind, kann man langsam laufende Lüfter nehmen. Und mit einem 30er Radi hättest Du auch oben normal Breite Lüfter nehmen können

Ich hab zum Beispiel vorn in meinem Gehäuse (gedämmtes Fractal Define R4) ein 280er 30mm Radi mit billig Yate Loon Lüftern im Push/Pull und oben einen 240er 30mm Radi (nur Push) ebenfalls mit billig Yate Loon Lüftern laufen und habe bei 100% Auslastung auf CPU&GPU maximal 35,5°C Wassertemp. und dabei laufen die Lüfter mit Maximal 850 U/min relativ Leise (Hardware siehe Signatur, CPU und GPU gut übertaktet)!

Daher denke ich mal das ein passiver externer Radiator nicht viel bringt bei Dir. Du solltest eher Deine Lüfter/Radi Konfiguration überdenken



[Nobody-3]

Du willst doch nicht wirklich das Phanteks mit so nem externen Radi verschandeln?
Tausch die Lüfter aus und ändere ggf die internen radis.
Du hast eigentlich genug fläche für dein bisschen Hardware...
Und 35'C sind jetzt auch nicht so viel m.M.

Wie wird den Belüftet ? Vorne rein oben und hinten raus? Vllt staut sich auch die wärme?

Push oder pull?



[Bretze90]

Meint ihr wirklich das das soviel ändert?

Ich hab grad mal über Nacht nen Test laufen lassen, 8 Stunden Vollast mit Prime 95 und Kombustor (das Programm ist beim Afterburner mit dabei) das entspricht ja einer 100% Auslastung die man so eigtl nie erreichen wird.

Raumtemperatur : 23,5°C - 26°C (Das ding heizt ganz schön )
Lüfter hab ich fest bei 850 Umdrehungen gelassen, was mir aber eigtl schon zu laut ist ...

Die Maximale Wassertemperatur war 33,3 bzw. 35,6 Grad (Ich mess einmal nach der Pumpe und einmal nach der CPU)

Im Gehäuse hatte ich maximal 27,6°C (für 26°C im zimmer ist das mMn recht Ordentlich oder ?)

Die Grafikkarte wurde maximal 59°C warm.
Die CPU wurde maximal 58-62°C warm, je nach Kern.

Die Lüfter blasen vorne Rein und oben/hinten raus. Alle Lüfter sitzen als push, sprich die vorne saugen die Luft von ausen an und drücken sie durch den radi nach innen und die oben/hinten sitzen im Gehäuse und drücken die Luft durch den radi nach ausen.

Eigtl will ich keinen externen radiator daneben setzen, aber die Lautstärke hätte in dem Fall vorrang, im Sommer wird das ja nicht besser ...



[Spattel]

Lüfter 3x (1 hinten, 2 oben) :
http://www.aquatuning.de/luftkuehlung/luefter/7929/noiseblocker-nb-blacksilentpro-pk2-140x140x25mm

An den 420er Radi passen doch aber 3 Lüfter!?

MfG



[Bretze90]

Der 3te lüfter ist der Slim, da der Kühler vom Mainboard so weit übersteht das ich keinen normalen mehr hinbekomme

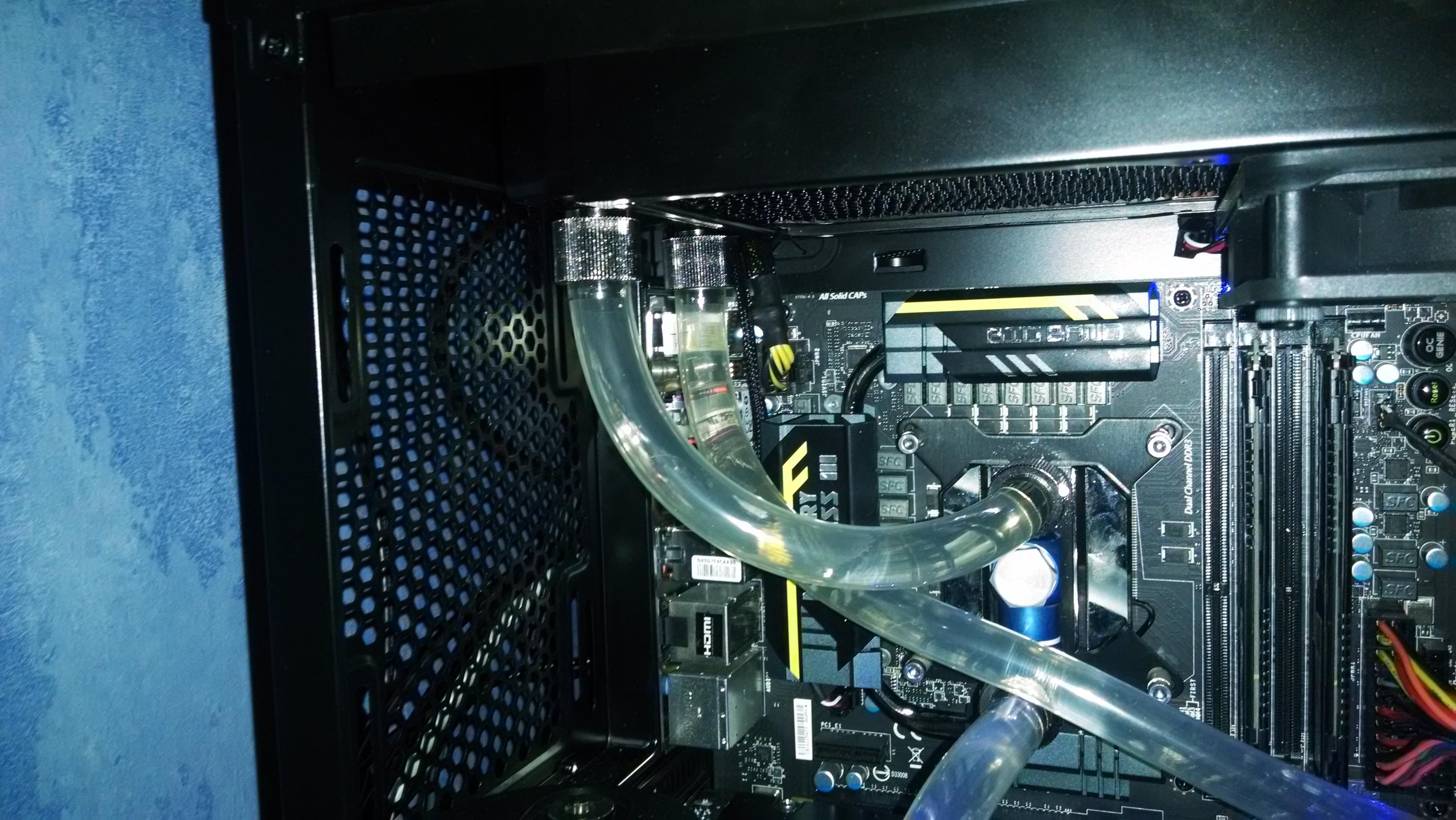

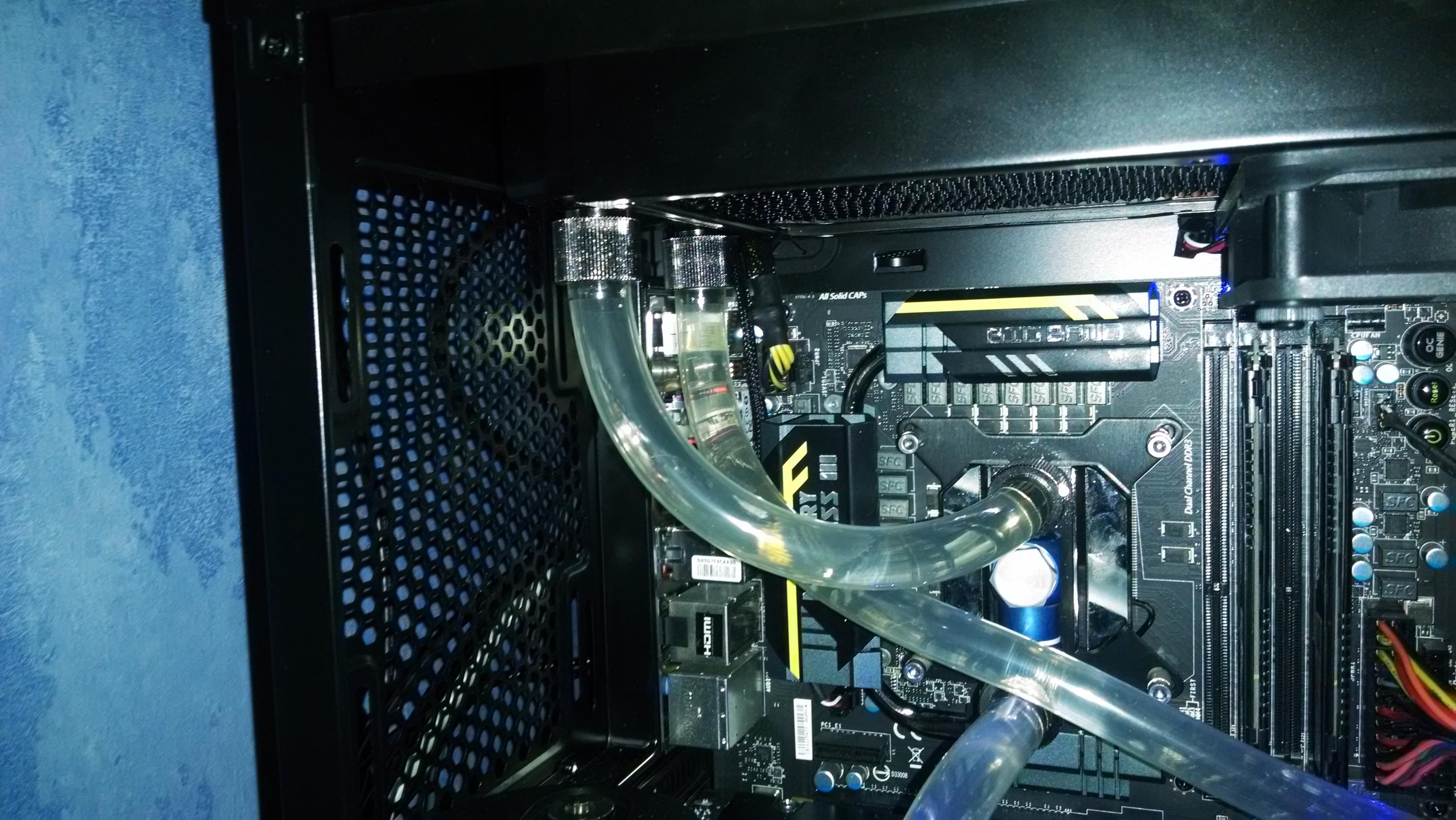

Das ganze sieht so aus:

https://www.computerbase.de/forum/attachments/img_20140720_214116501-jpg.429105/

ist ein älteres bild ohne den radiator hinten...



[Spattel]

Ah, achso, das habe ich dann wohl über sehen. ^^

Aber wie schon gesagt wurde, theoretisch hast du mehr als genug Radifläche um das System relativ leise kühlen zu können.

Aber wenn ich mit so die Raum/Gehäusetemperaturen anschaue, liegt die Wassertemperatur eigentlich im normalen Bereich.
Ein deltaT von um die 10-15K zur Raumtemperatur ist eigentlich normal.

Wenn du im Case 27°C hast, muss halt der 420er und 140er Radi mit diser Temperatur arbeiten und das ist dann nun mal nicht mehr so effizient.
Könntest auch mal versuchen den 140er hinten zur Seite zu nehme und den Lüfter umzudrehen, sodass dieser frische Luft von außen unter den 420er bläst und dieser dann effektiver arbeiten kann.

MfG



[crazy_tomcat]

Soviel bringt ein zusätzlicher PassivRadi auch nichts,der gibt zwar auch wärme über die Fläche ab ,heizt sich aber auf die Wassertemp auf und hält diese .Hatte vor Jahren die gleiche Idee und hab dann sogar noch einen Radiallüfter drangehängt (schlechte Idee ^^).
Wenn es dich nicht stören würde wäre ein Push Pull betrieb sinnvoller,zuschaltbar natürlich nur beim Zocken
Für einen Bürorechner oder nicht so Heizende Hardware ok ,wenn man mit höheren Wassertemperaturen leben kann .für nen richtigen ZockerPc eher nicht geeignet.
Wie mein Vorredner schrieb, Hinten Luft ins Gehäuse rein



[Nobody-3]

Naja bei bis zu 26'C im raum ist das wohl nicht ganz so verwunderlich dass das Wasser warm wird.
Wenn es zu laut ist dreh halt die Lüfter noch weiter runter... Deine Komponenten haben noch geschmeidige 20k luft.
Oder willst du es super leise und nicht mehr wie 45C dann mach den fenster mod das könnte es im winter klappen

Belüftung sieht recht gut aus bezogen auf die raum temp.
Den passiv kühler würde ich auch nicht empfehlen, ggf noch einen radi auf den boden.
Oder noch Frischluft über das seitentei falls möglich, damit der obere und hinten der effektiver arbeiten.



[Bretze90]

Für Push Pull hab ich keinen platz, das ist jetzt schon sehr eng im gehäuse, was für Lüfter wären denn besser geeignet als die jetzigen ?
Den Hinten werde ich mal versuchen zu drehen, packt der NB das im pull verfahren ? Der radi hinten hängt auserhalb vom gehäuse der lüfter drinnen ^^

Die 26°C waren heute morgen nachdem der PC die ganze nacht vollast gelaufen ist, ich sag mal normalerweiße hab ich so um die 22-23°C. Leider hab ich das wärmste Zimmer im Haus, Dachschräge, Südlage mit großem Fenster und Kamin der durchs zimmer geht
Den Fenster Mod mach ich oft genug aber alle Stunde das fenster aufreisen ist natürlich auch nicht Sinn der sache ...

Am Boden ist kein Platz mehr für nen Radi, da steht die Pumpe.

Lüfter in die Seite wäre wohl die beste alternative, aber wenn dann nen ganz großen >140mm damit ich den gar nicht höre, was gibts denn da so in der größe am besten gleich mit lüftergitter ?



[Nobody-3]

Die NB Black sind schon recht gut.
die Be Quiet nicht unbedingt, da sie kein geschlossenes Gehäuse haben bzw. rund sind
(ansonsten sind es auch sehr gute Lüfter nur nicht unbedingt auf nem Radi)

Der hintere NB sollte es schon packen im Pull musst ihn halt gut abdichten das er sich die Luft auch durch den Radi saugt.

Ich sehe gerade das in der Seite gar nix vorgesehen ist für nen Lüfter dann geht das wohl nicht ohne weiteres.



[Bretze90]

Die lüfter sind doch innen alle rund ^^ verstehe nicht wo da der unterschied liegt ...

Und wenn ich die beiden vergleiche dann ham die silentwings sogar den besseren luftdruck

Welche wären denn am besten geeignet ?

Das mit der seite geht schon, basteln ist absolut kein Problem, die Wasserkühlung passt ja auch nie auf anhieb ohne das man was anpasst



[crazy_tomcat]

Ein Lüfter in der Seitentür wäre natürlich optimal und es geht auch ne Nr grösser als 140mm ^^.Ich denke da an mein altes Cosmos 1 ,da war ein 230 in der Seitentür,absolut genial
Für das Plexiglas in der seitentür würde ich aber ein Loch fräsen lassen wenn es geht, von Hand wirds schwierig



[Nobody-3]

Ja das mag sein aber sie liegen halt nicht dicht auf goggle: be quiet silent wings 2 radiator: gibt es genug zu.
Aber es geht auch so das ist meckern auf hohem nivau.

Welche mit abschließendem rahmen und eckig. Noiseblocker Nocuta ect. Je nach geschmack, und mit gutem st.Druck



[GliderHR]

Die 45mm Alphacool Radiatoren sind eine gute Wahl. Achte auch die Luftstömung. die sollte:
1) relative ungestört sein (keine dichten Filter)
2) immer in die gleiche Richtung (also entweder von Aussen nach Innen oder von Innen nach Aussen), weil sonst wird der eine oder andere Radiator mit der warmen Abluft des ersten Radiators bedient.
3) NB PK 2 ist schon eine gute Wahl. Die 140 Noctura sind aber auch nicht schlecht. Die Solentwings sind für die Radiatorbelüftung nicht sehr effektiv.
4) ab und zu die Radiatoren auf Verstaubung prüfen und ausblasen oder absaugen....

Ein passiver Radiator aus Aluminium bringt mehr Probleme als er löst.



[Bretze90]

Filter und Radiatoren sind alle Staubfrei.

Wenn ich alle nach innen blasen lasse staut sich doch die Hitze im Gehäuse ?

Dann werde ich mir wohl für vorne noch 2 neue Lüfter bestellen.


Welchen von denen sollte ich nehmen ?
http://geizhals.de/noctua-nf-f12-industrialppc-2000-pwm-120mm-a1115498.html?hloc=at&hloc=de
http://geizhals.de/noctua-nf-p12-pwm-14400077-a717572.html?hloc=at&hloc=de
http://geizhals.de/noiseblocker-nb-eloop-s-series-b12-ps-itr-b12-ps-a820091.html?hloc=at&hloc=de

Noch andere Vorschläge ?
Preis spielt keine große Rolle, wichtig ist nur das sie im Idle unter 500 U/min laufen können



[GliderHR]

Hi,
Du hast den Phantek Entho Pro, der hat hinten und unten reichlich Öffnungen, da staut sich nichts wenn Du die Aussenluft ansaugst.
Wenn Du die Innenluft ansaugst, ist sie um die 2-3 K wärmer wenn sie die Radiatoren erreicht. Das kann ertragbar sein - schlimmer ist es wenn ein Radiator nach innen bläst und die anderen Radiatoren diese warme Luft ansaugen. Das kann schon mal dazu führen, das die Innenluft bis zu 10 K wärmer ist als die Aussenluft (bei Last).

Wofür brauchst Du die neuen Lüfter? Für den 240er? Da würde ich die eLoops empfehlen - aber nur für den Push Betrieb.
Schließen die Prolimatech Lüfter auf dem Radiator schlüssig ab oder siehst du am Rand noch Lamellen des Radiators?
Wenn letzteres der Fall ist geht ein Teil des erzeugten Drucks für die Radiatorbelüftung wieder in den Ansaugbereich zurück - das macht die Lüfter mit nicht quadratischen Lüfterrahmen so ineffektiv. Hier wäre eine dünne Abdichtung sehr hilfreich. z.B. ein 2 mm Alublechrahmen. Oder so was:
http://www.highflow.nl/geluidsdemping/140mm-noise-absorber-140-black.html

Ergänzung (20. Januar 2015)

Du sprichts von Filtern, sind das die vom Gehäuse oder eigene?
