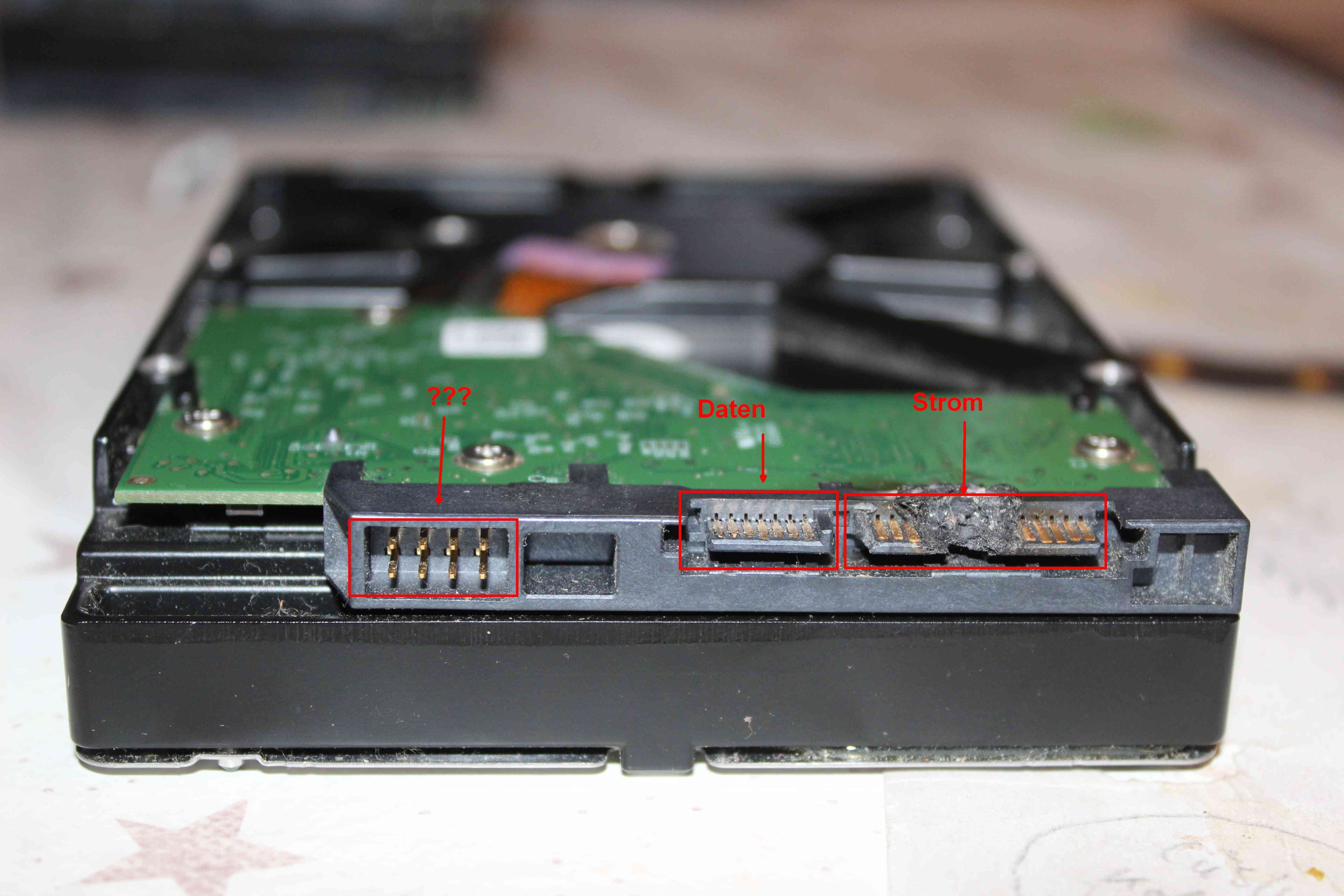

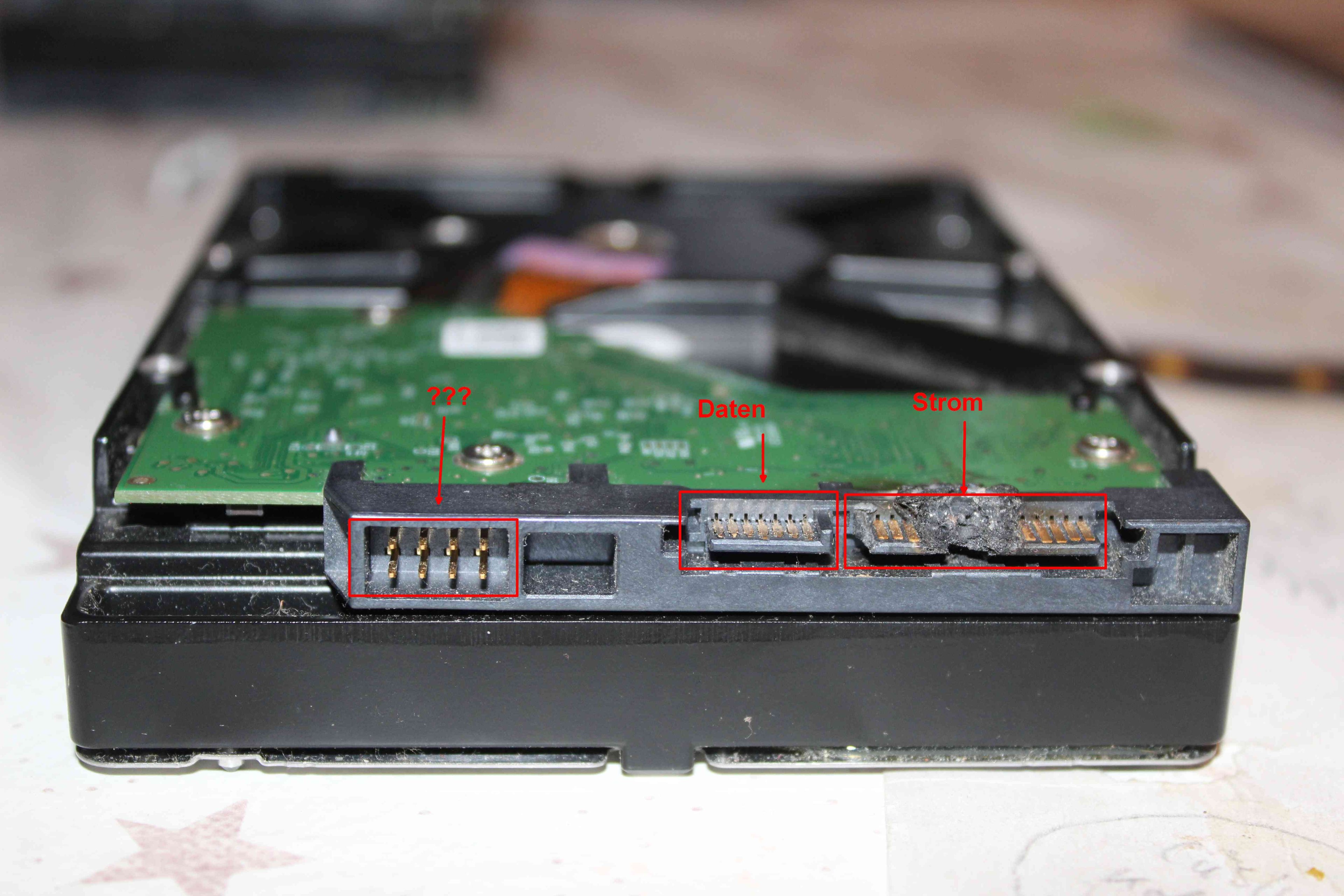

WD30EFRX Stecker verbrannt
- Ersteller andi1112
- Erstellt am
Naja, damit meinie ich den komplette "Anschlusblock" SATA-, Power- und die Jumper-Anschlüsse in dem Kunststoffblock.andi1112 schrieb:
Du wirst kaum genau das passende Teil bekommen.
Doch schon, nach einer Platine von einer defekten HDD gucken oder gleich eine ganze (defekte) HDD.Skudrinka schrieb:
Da hast du dann den wirklich passenden Anschluss.
Sollte die Diode (1) doch was abbekommen haben, dann hättest du dort auch noch Ersatz.
Geht nur mit Heißluft, (viel) Flußmittel und Geduld...andi1112 schrieb:
Aber dann hat er noch die Kontakte ganz links.BFF schrieb:
Bzw. das ganze "Gehäuse" mit den Kontakten.
Es wird ein Bastelprojekt werden, so oder so
Ja genau, diese.K-551 schrieb:
Geht nicht mehr, so wie man ließt.K-551 schrieb:
Da der Controller exakt "abgesatimmt" ist...!?
Ein einfacher Platinenwechsel soll wohl schon lange nicht mehr möglich sein,.
BFF schrieb:

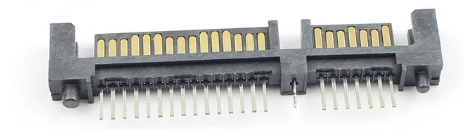

Der Stecker macht schon einen recht guten Eindruck. Müsste dann den alten Stecker, so wie von BFF beschrieben, ausbauen und beim Einbau des neuen Steckers dann auf die 8 poligen Anschlußstifte verzichten, von denen ich sowieso nicht weiß, wozu sie dienen. Für den Betrieb der Platte scheinen sie jedenfall nicht relevant zu sein.
Ergänzung ()
Mal sehen, ob ich dazu etwas bei YT u.a. finde. Dass man dabei auf ESD achten muss und dass die Chips andererseits auch nicht zuviel Hitze abbekommen dürfen, ist klar. Man wird wohl schon eine dezidierte (gezielte) Arbeitsweise an den Tag legen müssen.K-551 schrieb:
Ergänzung ()
Erst mal vielen Dank für die zahlreichen Anregungen. Ich werde es mir am Wochenende durch den Kopf gehen lassen, denn Ersatzteile bekomme ich jetzt auf die Schnelle sowieso nicht.
Zuletzt bearbeitet:
Entweder klassische Jumper oder (wahrscheinlicher) halt ein Diagnose/Systemanschluss.
Müsste man recherieren.
Bei iMacs haben die da früher z.b. Temperatur-Daten ausgelesen...
Also ich hab mal bei Kleinanzeigen nach defekten WD-RED geschaut. Da bekommst du für ab 10€ defekte.
Das währe als Spender für die Anschlüsse perfekt. Musst halt mit den Bildern vergleichen.
Wenn du es exakt haben willst, geh nach der(einer) Nummer auf der Platine. (musst du halt suchen und gucken welch es ist)
Müsste man recherieren.
Bei iMacs haben die da früher z.b. Temperatur-Daten ausgelesen...
Ergänzung ()
Also ich hab mal bei Kleinanzeigen nach defekten WD-RED geschaut. Da bekommst du für ab 10€ defekte.
Das währe als Spender für die Anschlüsse perfekt. Musst halt mit den Bildern vergleichen.
Wenn du es exakt haben willst, geh nach der(einer) Nummer auf der Platine. (musst du halt suchen und gucken welch es ist)
BFF
¯\_(ツ)_/¯
- Registriert
- Okt. 2017
- Beiträge
- 31.323

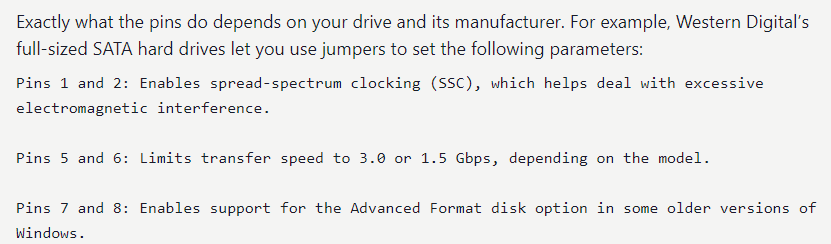

Fuer nix was noetig ist um an die Daten ran zu kommen.
Mal fuer Dich gefunden.
https://sa.pcpartpicker.com/forums/topic/359090-what-is-this-8-pin-connector-on-my-hard-drive
Meine ausgemusterten WD red 1TB haben exakt diesen Anschluss.
Leider bin ich zuweit weg das sich das wirtschaftlich lohnen wuerde fuer den TE.
Schrottplatz, Computerladen, Kleinanzeigen.
Oder halt einfach die Stromversorgung frei verdrahten mit einem 16 PIN SATA und schauen was an Daten noch kommt. Kommt nix ist das PCB durch. Dann halt sehen ob man was findet.
https://hddpcb.eu/gb/western-digital/
Mal fuer Dich gefunden.
https://sa.pcpartpicker.com/forums/topic/359090-what-is-this-8-pin-connector-on-my-hard-drive
Ergänzung ()
K-551 schrieb:
Meine ausgemusterten WD red 1TB haben exakt diesen Anschluss.
Leider bin ich zuweit weg das sich das wirtschaftlich lohnen wuerde fuer den TE.
Schrottplatz, Computerladen, Kleinanzeigen.
Oder halt einfach die Stromversorgung frei verdrahten mit einem 16 PIN SATA und schauen was an Daten noch kommt. Kommt nix ist das PCB durch. Dann halt sehen ob man was findet.
https://hddpcb.eu/gb/western-digital/
Zuletzt bearbeitet:
Unglaublich was ihr euch hier für ein Anwort-Battle liefert.
Den Connector kann man tauschen - das ist aber eine relativ hässliche Arbeit - zumal die Pads der alten Platine ja weggebrannt sind...
Allerdings ist das viel zu kompliziert ... wenn du (wie du schreibst) eine Rework-Station hast, besorg dir einfach eine Platine vom selben Typ (die Nummer findest du auf dem PCB (2060-7xxxxx-xxx) und löte den ROM (U12) mit Heissluft von der alten auf die neue Platine - das ist wesentlich stressfreier.
Den Connector kann man tauschen - das ist aber eine relativ hässliche Arbeit - zumal die Pads der alten Platine ja weggebrannt sind...
Allerdings ist das viel zu kompliziert ... wenn du (wie du schreibst) eine Rework-Station hast, besorg dir einfach eine Platine vom selben Typ (die Nummer findest du auf dem PCB (2060-7xxxxx-xxx) und löte den ROM (U12) mit Heissluft von der alten auf die neue Platine - das ist wesentlich stressfreier.
@K-551 und@BFF
Vielen Dank für die Hinweise zu den 8 Pins.
@BFF Mit frei verdrahten meinst Du wahrscheinlich einen Stromstecker huckepack auf den vorhandenen Stromstecker aufzusetzen und dann diesen mit dem vorhandenen Stromstecker zu verlöten? Das scheint mir im Moment die einfachste Möglichkeit. Voraussetzung ist, dass im originalen Stecker kein Kurzschluss ist. Aber das kann man ja messen.
Vielen Dank für die Hinweise zu den 8 Pins.
@BFF Mit frei verdrahten meinst Du wahrscheinlich einen Stromstecker huckepack auf den vorhandenen Stromstecker aufzusetzen und dann diesen mit dem vorhandenen Stromstecker zu verlöten? Das scheint mir im Moment die einfachste Möglichkeit. Voraussetzung ist, dass im originalen Stecker kein Kurzschluss ist. Aber das kann man ja messen.
