Welcher Slot wäre der Richtige?

[straZzeR]

Hallöchen liebe Community.
Ich habe mir heute die ZOTAC GTX 1080 AMP! Edition bestellt und wird die Tage geliefert.
Da ich vor geraumer Zeit ein besseren CPU Lüfter verbaut habe musste ich notgedrungen wegen Platzmangel die jetzige GPU (GTX 660ti) auf einen anderen PCIe Slot umsetzen, wo ich damals glaubte das es der richtige ist.

Nun meine frage..
auf welchen Slot hätte ich damals setzen müssen bzw wo muss ich die die neue GPU montieren damit ich es diesmal richtig mache.
Momentan ist die GPU auf dem 3. PCIe Slot da der 1. Slot durch den CPU Lüfter verdeckt wird.

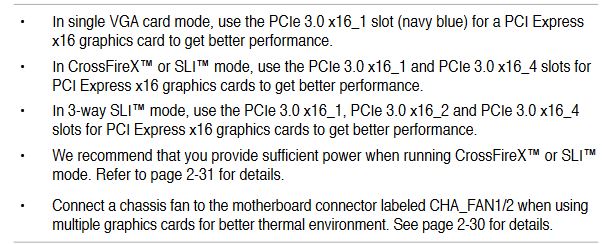

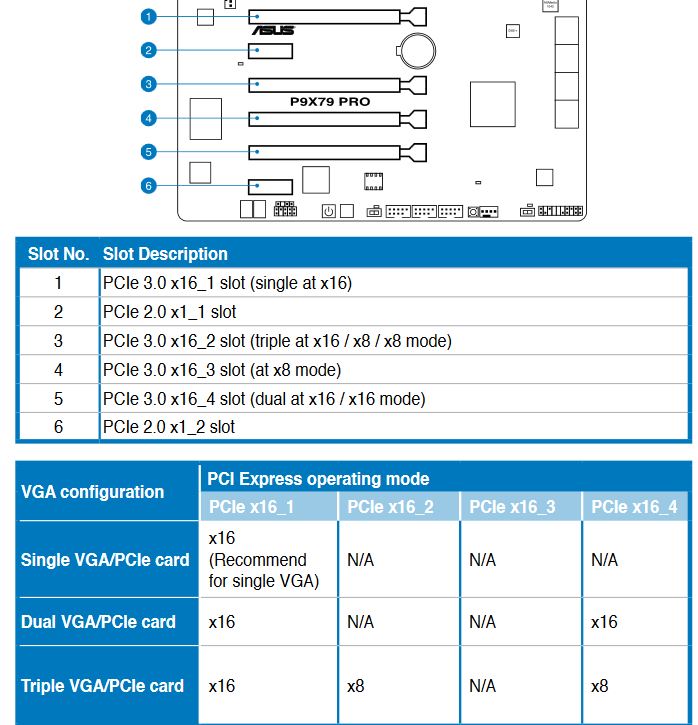

In der Anlage hier habe ich paar Bilder aus dem Handbuch meines Mainboards (Asus P9X79 PRO) hochgeladen.

Falls ich etwas vergessen habe zu erwähnen was Ihr wissen müsstet fragt einfach danach.
Ich danke euch schonmal für eure Antworten.

Beste Grüße
straZzeR



[funmaker2001de]

Der jetzige slot (der 3.) funktioniert genauso wie der erste. Ist ein 3.0x16 Slot.

Also der dritte von oben her gesehen.



[Danitechnik]

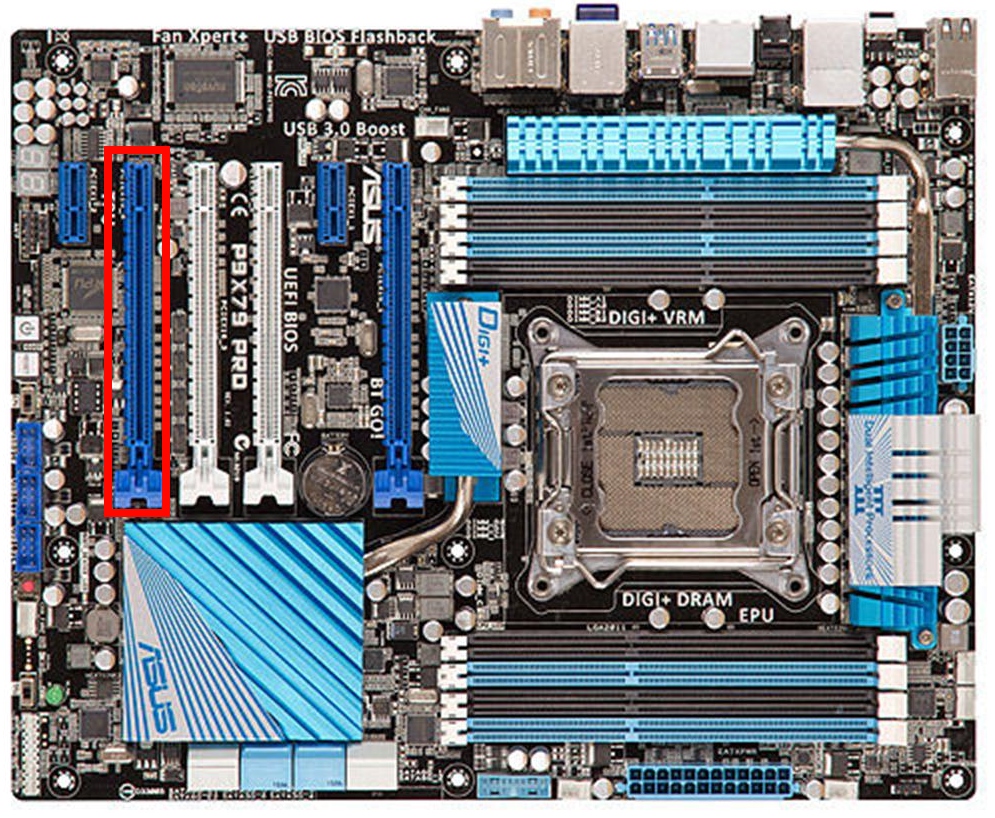

Die beste Performance wirst du über den PCIe x16_4 (unterer, langer, blauer Slot, markiert) erreichen.
Die anderen x16 Slots passen physisch zwar auch, liefern aber nicht die volle Bandbreite.
Der PCIe x16_4 liefert die gleiche Bandbreite wie der PCIe x16_1 (oberster Slot) solange nicht mehrere Grafikkarten gleichzeitig betrieben werden.
Grüße
Danitechnik



[MaW85]

Wenn ich die Bilder im Netz richtig deute sind die weißen Slots nur 8x angebunden und die blauen sind vollfertige 16x Anschlüsse.

Am besten mal mit GPU-Z testen was anliegt.
Unter: "Graphhics Card/Bus Interface/?/Start Render Test" auführen und nachsehn was in "Bus Interface" steht.



[mugam]

Der zweite lange dunkelblaue Slot PCIe x16_4 ist der richtige Slot,
denn nur dieser ist elektrisch mit X16 angebunden und hat somit die gleiche Leistung
wie der eigentlich empfohlene Slot PCIe x16_1.

Die weissen x16-Slots sind elektrisch nur mit x8 angebunden.



[straZzeR]

Momentan läuft sie ja auf der PCIe x16_3 und somit nur mit x8. Das konnte ich eben auch via GPU-Z nachlesen. Wundert mich zwar ein wenig das ich damals kein Leistungsunterschied mitbekommen habe aber okey, ist vielleicht erst bei High-End GPUs ein spürbarer Unterschied.
Dann baue ich die neue GPU in den PCIe x16_4 Slot.
Vielen dank an alle für eure Aufklärung und Hilfsbereitschaft.
