Welches Kabel brauche ich hierfür?

[Prage]

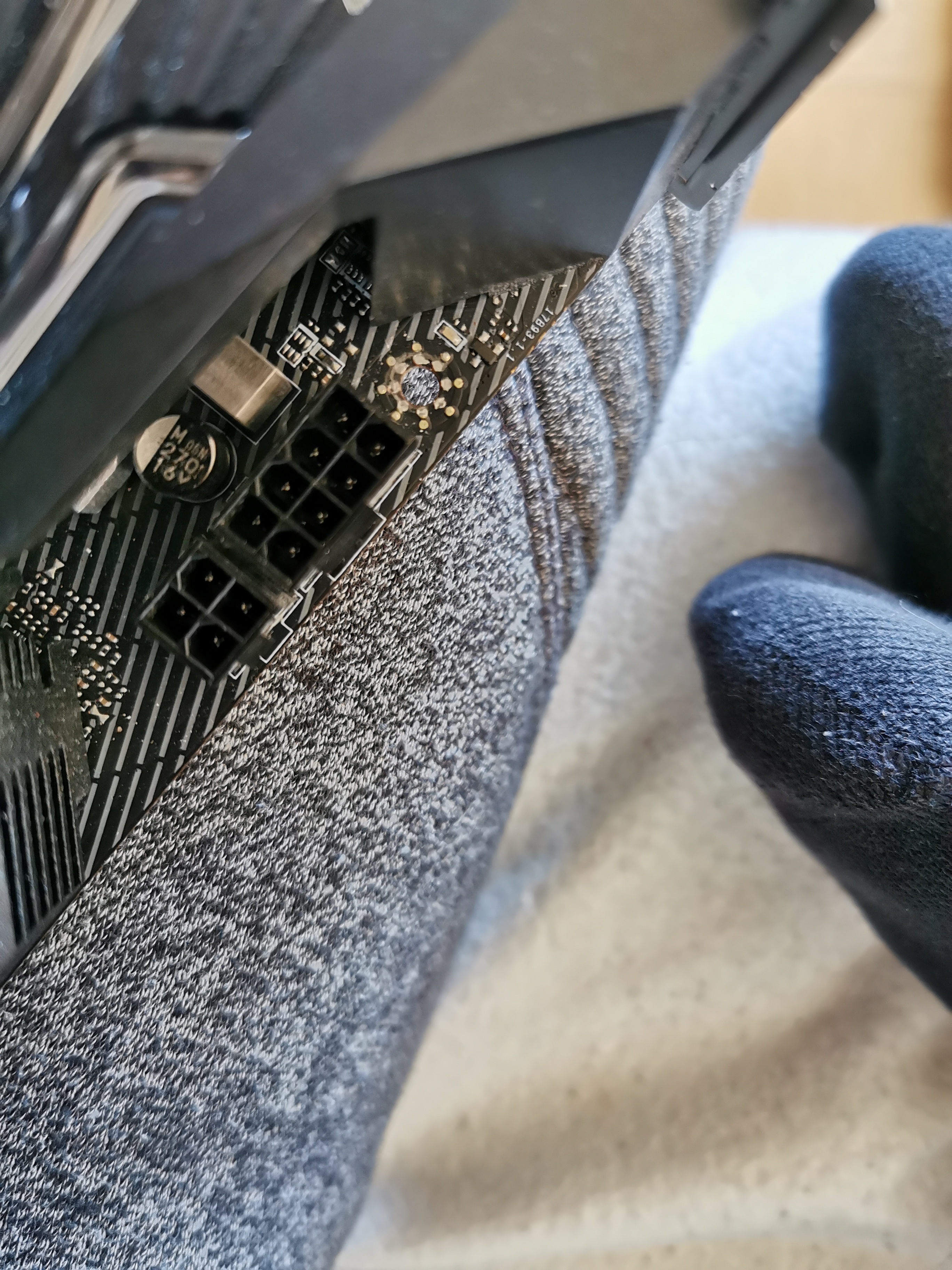

Hallo zusammen! Ich habe hier ein Mainboard, dass einen CPU_Power1 und einen CPU_Power2 Anschluss hat. Zu Verfügung habe ich ein P8 Kabel und ein CPU Kabel, welches 2x4 Pins hat. Welche(s) Kabel soll ich verwenden?



[wrglsgrft]

Welches Mainboard? Welches Netzteil?



[Prage]

Welches Mainboard? Welches Netzteil?

Ich habe ein MSI MPG X570 Gaming Pro Carbon Wifi Mainboard und ein 850W be quiet! Power Zone Netzteil.



[Schlaflos]

Kurze Frage. Hast du das Mainbord auf diese Baumwolle/Polyester Unterlage drauf gelegt? Ich frage wegen möglicher statischer Aufladung.



[Prage]

Kurze Frage. Hast du das Mainbord auf diese Baumwolle/Polyester Unterlage drauf gelegt? Ich frage wegen möglicher statischer Aufladung.

Nein, ich habe es kurz auf meine Beine abegelegt, damit ich ein gutes Bild bekomme.



[Ghost74]

Das P8 Kabel und eine Hälfte von dem 2x4-pol Kabel, du siehst ja es passt eh nur eins in den Stecker.



[bisy]

Welche(s) Kabel soll ich verwenden

Das p8 CPU Kabel für den 8-poligen und halt das andere 4polige CPU Kabel für den den 4poligen Anschluss.

Der zusätzliche 4pin Anschluss wäre eh optional, da der nur beim extremen übertakten benötigt wird



[Hauro]

ein Mainboard, dass einen CPU_Power1 und einen CPU_Power2 Anschluss hat.

Siehe Thema Probleme mit den Anschlüssen CPU 1 p4 und CPU 2 p8.

Zu Verfügung habe ich ein P8 Kabel und ein CPU Kabel, welches 2x4 Pins hat.

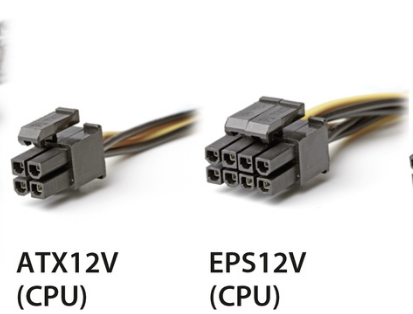

Es reicht der EPS12V (8-Pin), der ATX12V (4-Pin) alleine reicht nicht aus.

Das Netzteil hat also zwie EPS12V von dem eines 4+4-Pin ist? D.h., das 8 Pin in den EPS12V Anschluss und ein 4-Pin in den ATX12V stecken.

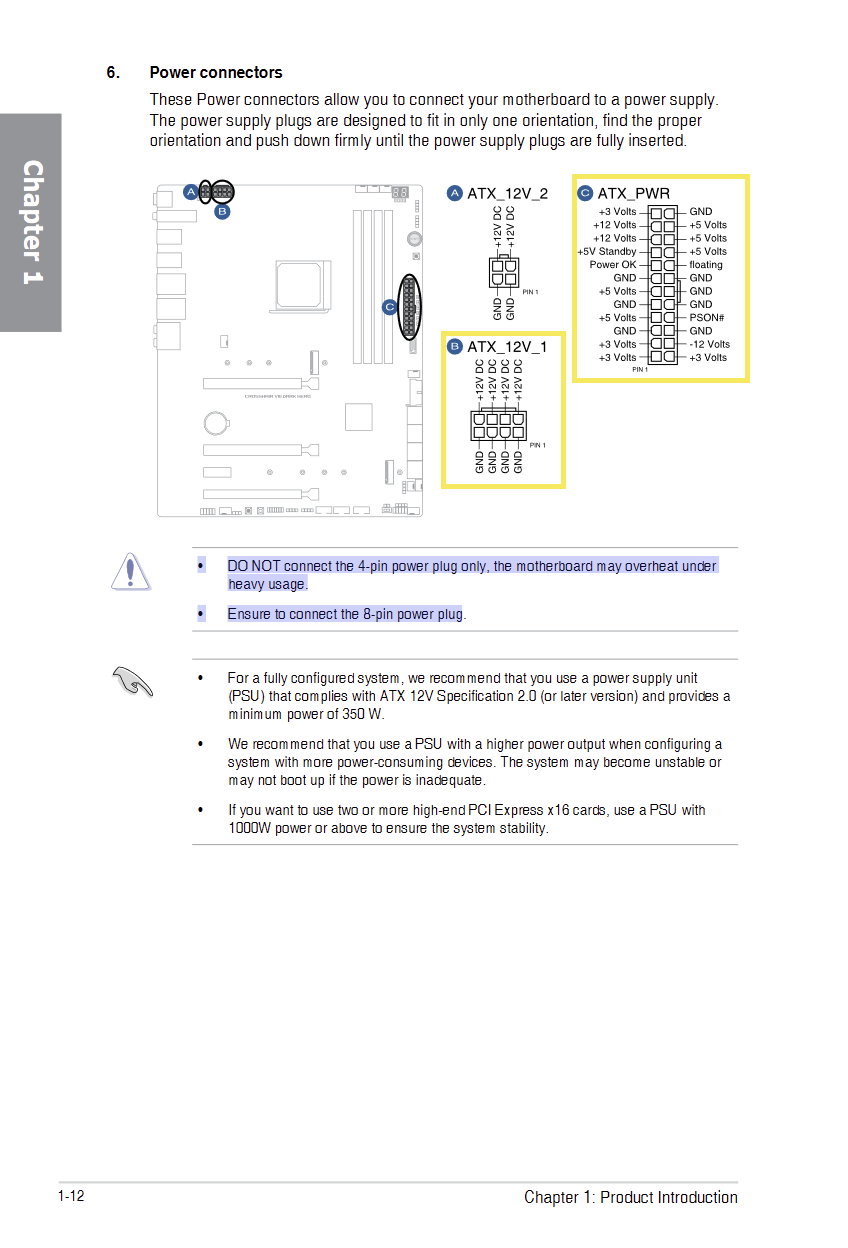

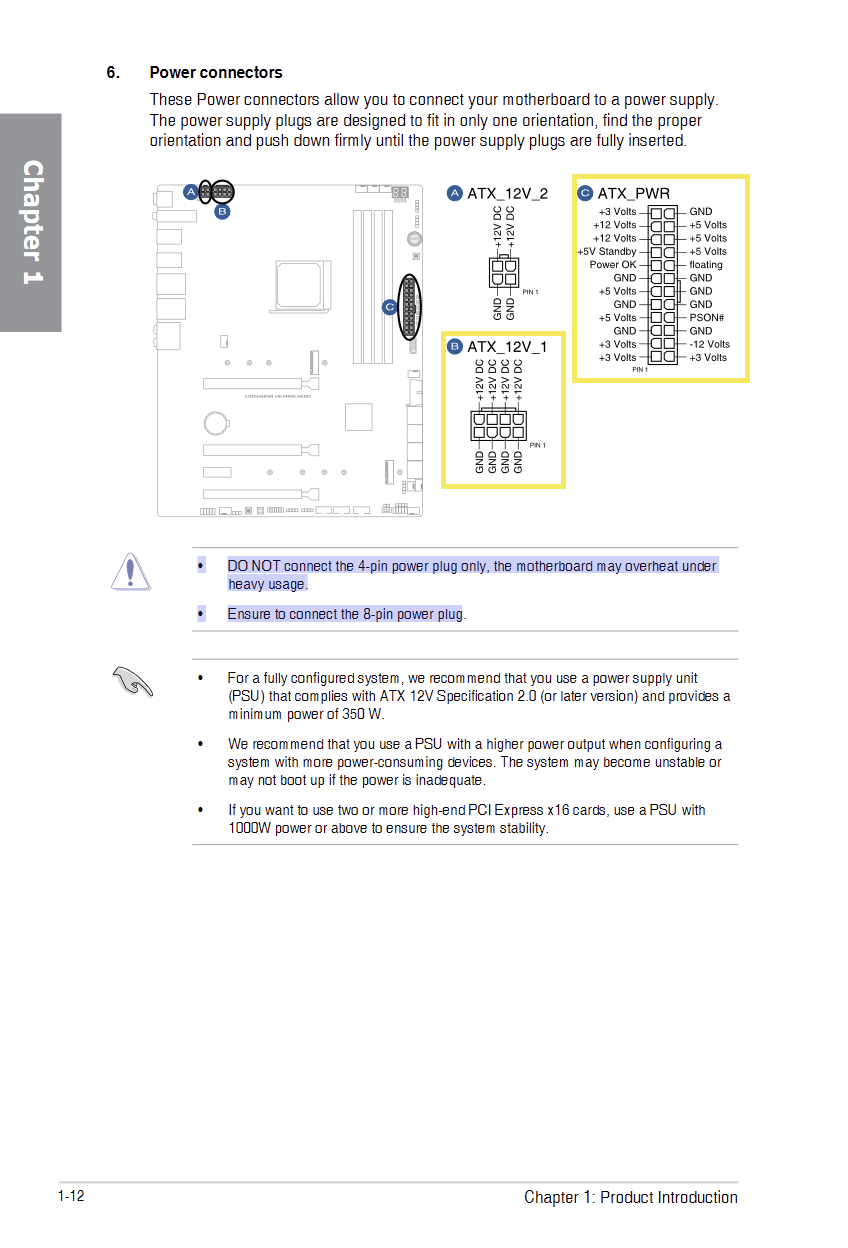

ROG CROSSHAIR VIII DARK HERO User’s Manual (English Edition)



[Prage]

Das P8 Kabel und eine Hälfte von dem 2x4-pol Kabel, du siehst ja es passt eh nur eins in den Stecker.

Ist es dabei egal, welche Hälfte? Dort steht auch drauf CPU1 und CPU2



[bisy]

Ist es dabei egal, welche Hälfte?

Jop, einfach die, die passt. Von der Pin Belegung sind beide gleich, die Stecker Codierung ist nur bissel anders, warscheinlich wird da nur CPU1 passen.
Die 2x 4pin sind auch nichts anderes als der P8.

Du kannst auch die 2x 4pin in den 8pin Anschluss stecken, den zusätzlichen 4pin frei lassen, das geht genau so



[Hauro]

Ist es dabei egal, welche Hälfte? Dort steht auch drauf CPU1 und CPU2

Es dürfte sich nicht falsch stecken lassen,

Power Supply Design Guideline for 2008 Dual-Socket Servers and WorkstationsA Server System Infrastructure (SSI) Specification Version 1.2.1

4.2.2 Processor / Memory Power Connectors

Pinbelegung des 8 (oder 2x4)-poligen 12V-EPS-Stromsteckers

Farbe	Signal	Pin	Pin	Signal	Farbe
Schwarz	COM	1	5	+12 V1DC	Gelb
Schwarz	COM	2	6	+12 V1DC	Gelb
Schwarz	COM	3	7	+12 V1DC	Gelb
Schwarz	COM	4	8	+12 V1DC	Gelb

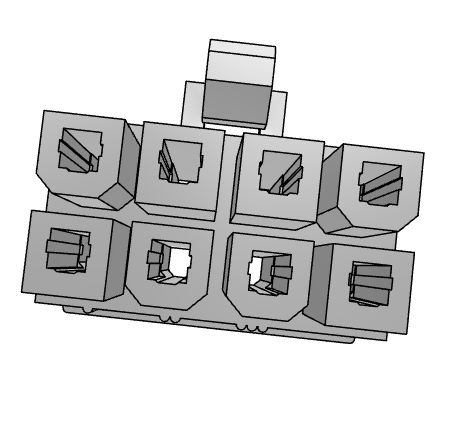

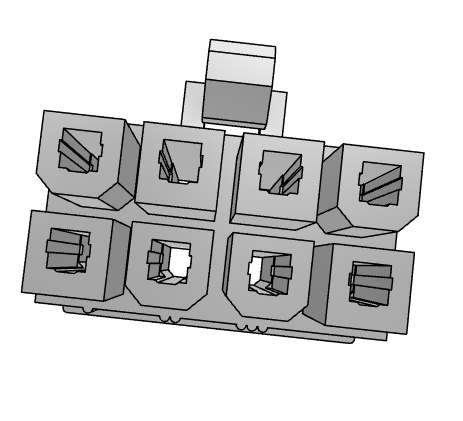

Connector housing: 8-Pin Molex 39-01-2080 or equivalent
