Wie kann der Z270 Chipsatz 24 pcie 3.0 lanes haben aber nur mit 4 angebunden sein?
- Ersteller killerkappi
- Erstellt am
- Registriert
- Mai 2013
- Beiträge
- 1.273
Bei X299 belastet der m.2 slot den DMI nicht oder?
Kann man so pauschal nicht sagen, habe mir ein paar Motherboard-Handbücher angeschaut und da war m.2 bzw. u.2 am Chipsatz angeschlossen und die CPU-Lanes für die Grafikkarte(n) reserviert. Da könntest du die m.2-SSD dann höchstens mit einer Adapterkarte im PCIe-Slot betreiben.
MK one
Banned
- Registriert
- März 2017
- Beiträge
- 4.889
weiss nicht , Intel weist nur 16 Lanes aus https://ark.intel.com/de/products/97129/Intel-Core-i7-7700K-Processor-8M-Cache-up-to-4_50-GHz
beim 7820 weist Intel 28 Lanes aus http://ark.intel.com/products/123767/Intel-Core-i7-7820X-X-series-Processor-11M-Cache-up-to-4_30-GHz
mag sein das Intel das anders berechnet , jedenfalls weiss ich das der Threadripper 64 Lanes hat , von denen 60 nutzbar sind weil 4 für den Chipsatz sind
beim 7820 weist Intel 28 Lanes aus http://ark.intel.com/products/123767/Intel-Core-i7-7820X-X-series-Processor-11M-Cache-up-to-4_30-GHz
mag sein das Intel das anders berechnet , jedenfalls weiss ich das der Threadripper 64 Lanes hat , von denen 60 nutzbar sind weil 4 für den Chipsatz sind
MK one
Banned
- Registriert
- März 2017
- Beiträge
- 4.889

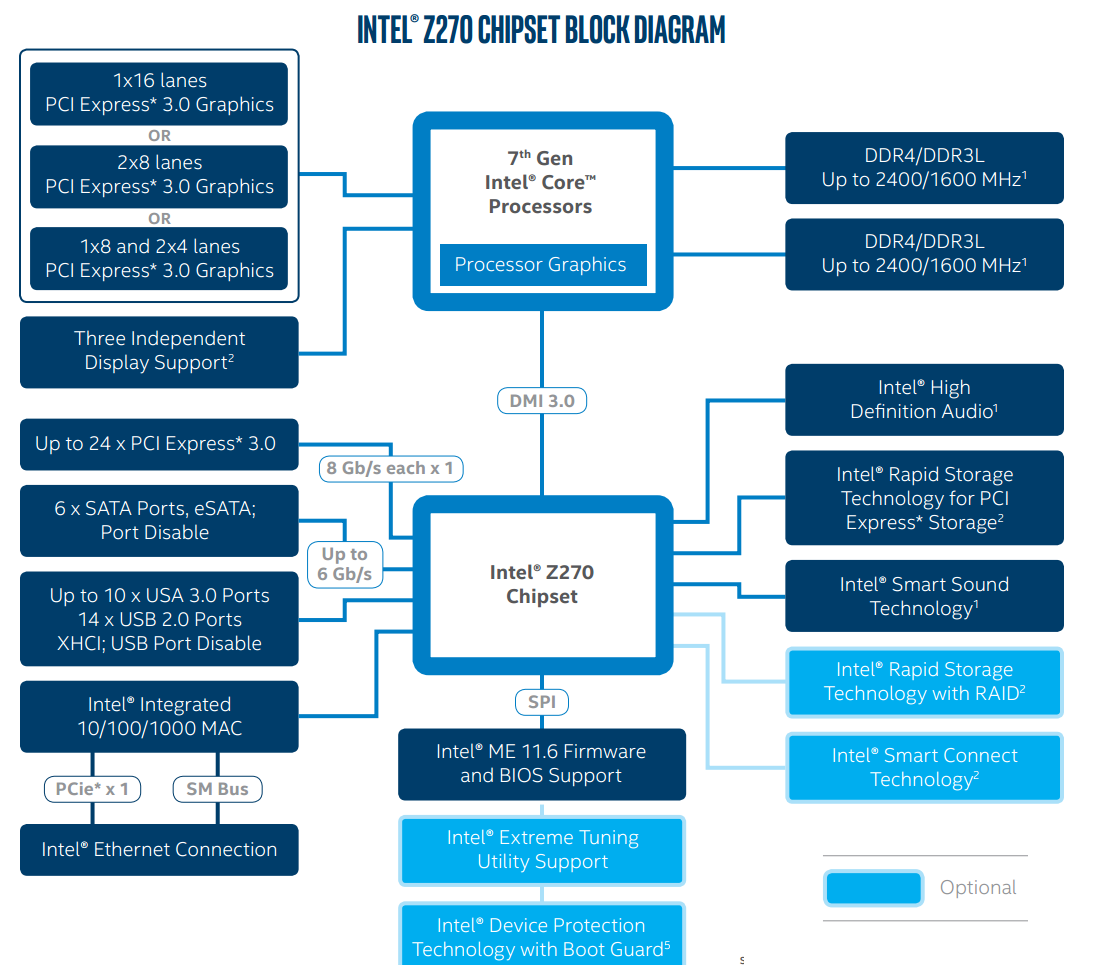

hast wohl recht , Intel nennt es halt DMI 3.0 , obwohl es eigentlich nur 4 PCIe 3.0 Lanes sind

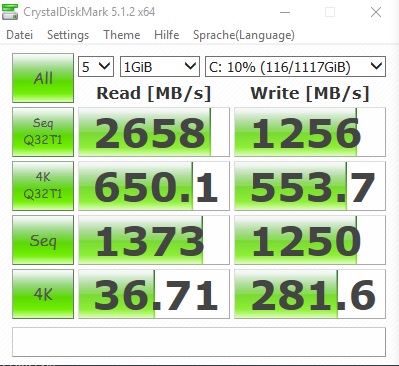

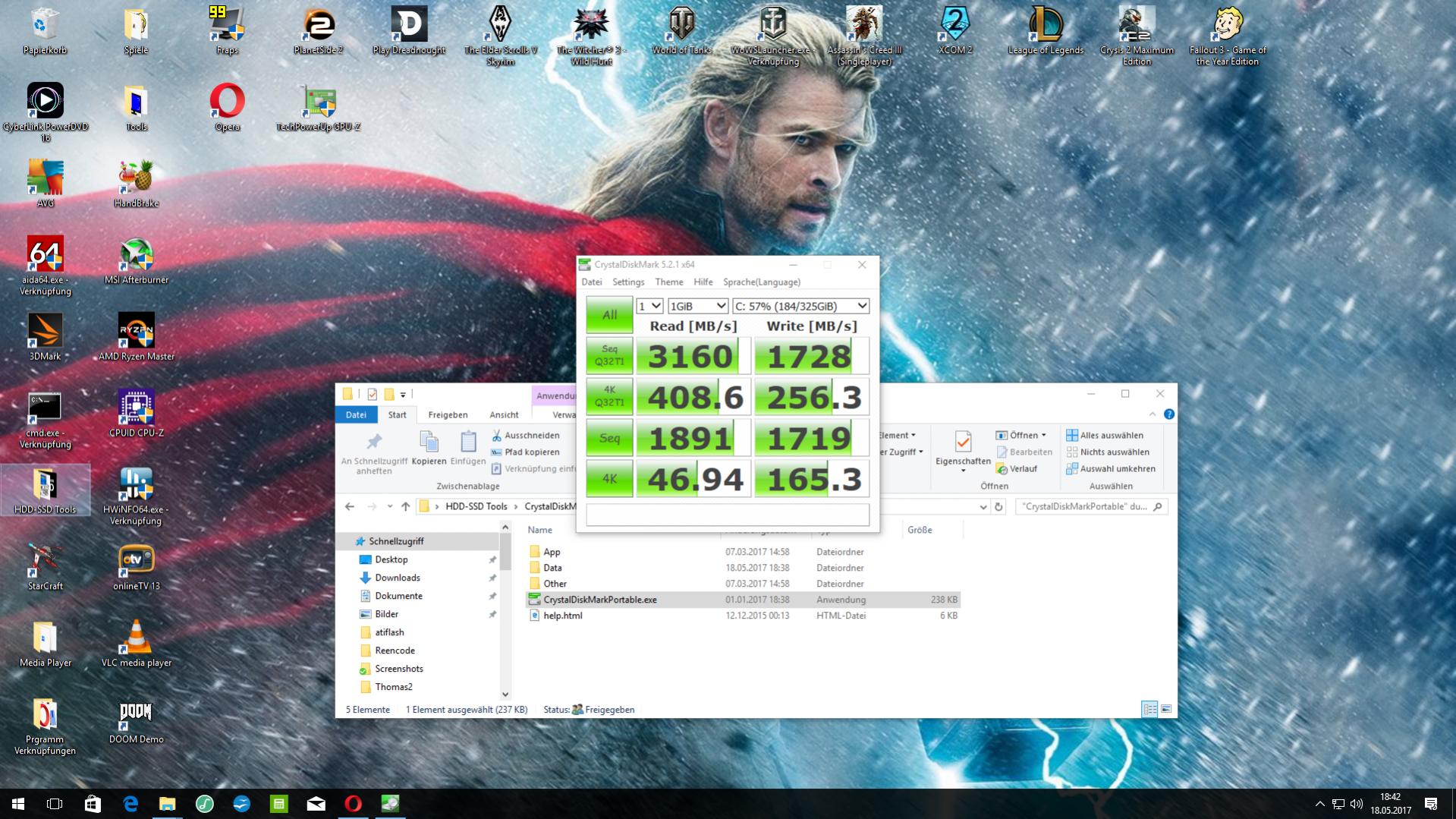

trotzdem hat der Kabylake nen bissl wenig Lanes . Ne 960 EVO sollte zb schon per 4X angeschlossen werden , sie erreicht über 3 Gb / sec beim lesen bei mir .
trotzdem hat der Kabylake nen bissl wenig Lanes . Ne 960 EVO sollte zb schon per 4X angeschlossen werden , sie erreicht über 3 Gb / sec beim lesen bei mir .
Zuletzt bearbeitet:
- Registriert
- Mai 2013
- Beiträge
- 1.273
Ich denke ich werde mal schauen wie sich Threadripper schlägt und dan entweder so einen Kaufen oder einen geköpften 7820x er
da ich ja im anderen thread mehr oder weniger als dumm bezeichnet wurde, hier scheint ja jemand ahnung zu haben in bezug auf die anbindung vom chipsatz zur cpu.
Der X299 hat 24 PCIe Lanes und ist mit 4 Lanes dann an der CPU. Dass er im SLI nicht die volle Leistung bringt wenn man theoretisch die eine GPU über den Chip anbinden würde ist mir ja klar, aber für sämtliche SSDs, Netzwerkarten etc reichen doch die 24 dicke aus ohne dass irgendwas schlapp macht wenn man nicht grad 4 ssds im raid fährt (wofür auch immer) was eh kein schwein macht. Dazu 28 von der CPU für 16-8 SLI? wo man eh keinen Unterschied spürt ob die 2. karte im 16 oder 8 läuft.
Der X299 hat 24 PCIe Lanes und ist mit 4 Lanes dann an der CPU. Dass er im SLI nicht die volle Leistung bringt wenn man theoretisch die eine GPU über den Chip anbinden würde ist mir ja klar, aber für sämtliche SSDs, Netzwerkarten etc reichen doch die 24 dicke aus ohne dass irgendwas schlapp macht wenn man nicht grad 4 ssds im raid fährt (wofür auch immer) was eh kein schwein macht. Dazu 28 von der CPU für 16-8 SLI? wo man eh keinen Unterschied spürt ob die 2. karte im 16 oder 8 läuft.
HisN
Fleet Admiral
- Registriert
- Nov. 2005
- Beiträge
- 82.695
gunmarine schrieb:
Das ist mit der Einführung von 4K (und für mich dem einzigen Feld wo SLI überhaupt noch Sinn macht) leider nicht mehr richtig. Da zählt die Bandbreite nämlich plötzlich wieder, und Du kommst auch gerne mal bei 50% Unterschied von 16/16 zu 16/8 raus, sofern Du keine HB-Bridges benutzt.
Und die Grafikkarten hängen IMMER direkt an der CPU und nicht am Chipsatz.
D.h. wenn Du Dir eine CPU mit 44 PCIe-Lanes kaufst (oder eine mit 40 auf dem X99-Chipsatz), dann sind 2x16 überhaupt kein Problem. Und Du kannst noch zwei PCIe-SSDs gleich nebendrann stecken (falls die bescheuerten 3-Slot-Grafikkarten nicht allen Platz auffressen).
Danke für die Aufklärung HisN, das mit 4k hatte ich schon wieder vergessen, dass es eh nur da Sinn macht sollte hoffentlich jedem klar sein. Dass die Karten an der CPU hängen hatte ich mir eh schon gedacht, was ja trotzdem insg. 52 Lanes zulässt wenn der der MB Hersteller mitmacht. Nur halt 28 für die GPUs.
Aber nutzt man nicht eh die HB Bridges ab der 1080(ti)? Wie siehts denn mit den HB Bridges +16/8 aus? ~5% sind ja zu vernachlässigen.
Aber nutzt man nicht eh die HB Bridges ab der 1080(ti)? Wie siehts denn mit den HB Bridges +16/8 aus? ~5% sind ja zu vernachlässigen.
Zuletzt bearbeitet:
DMI limitiert im Alltag nicht, denn auch wenn schnelle PCIe SSD lesend die Bandbreite von DMI3 auslasten können, denn DMI (technisch ist DMI3 PCIe 3.0 x4) ist vollduplex und kann real rund 3.5GB/s in beide Richtungen gleichzeitig übertragen. Von der SSD Daten zu Lesen und über das 10GbE Netzwerk zu senden, wäre also selbst dann kein Problem, wenn es 40GbE wäre.killerkappi schrieb:
Es wird aber trotzdem nicht so gehen wie Du es Dir denkst, denn Slots mit x8 Anbindung gibt es auf den Z270er Boards nur mit Lanes der CPU, die dann als x8/x8 aufgeteilt werden. Die Graka hat dann nur noch 8 Lanes und SLI fällt dann flach.
So schlimm ist das trotzdem nicht, denn die Karte dürfte zwar PCIe 2.0 x8 als Anbindung haben, aber selbst PCIe 2.0 x4 schafft so 1600MB/s bis 1800MB/s und das wie gesagt in jede Richtung gleichzeitig. Wenn Du also nicht gerade 2 10GbE Ports im Teaming betreibst, kannst Du immer noch von einem Port zum anderen mit voller Performance übertragen. Damit brauchst Du nur ein Mainboard bei dem ein Slot mechanisch x8 oder x16 ist und der mit 4 PCIe 3.0 Lanes des Chipsatzes angebunden ist. Alleine ein Z270 Chipsatz hat bis zu 24 PCIe 3.0 Lanes (plus die 16 direkt von der CPU), da bleiben also auch für eine SSD noch genug übrig. Mit den genannten Einschränkungen reicht also auch die Mainstreamplattform.
Nein, vergiss einfach was MK one schreibt, der hat keine Ahnung und stänkert nur rum und gehört auf die Ignorieliste jeder Users hier, vermutlich ist es sowieso ein AMD Werbebot.killerkappi schrieb:
Zuletzt bearbeitet:
