Wo stecke ich die AIO richtig an?
- Ersteller Arbn99
- Erstellt am
Tanzmusikus
Fleet Admiral
- Registriert
- Aug. 2010
- Beiträge
- 10.224
@Arbn99 Willkommen im CB-Forum!
Bitte nenne uns deine gesamte Hardware!
Insbesondere: welches Gehäuse, welche AiO genau, usw. ...?
Die AiO wäre am Besten oberhalb des Prozessors zu positionieren.
Das kann also im Deckel des Gehäuses sein, an der Front (aber ganz oben) ... oder bei fehlendem Gehäuse erhöht (oberhalb der CPU).
Anschluss wäre vermutlich am Port CPU, CPU_FAN, AIO_PUMP, CPU_WP o.s.ä. -> siehe Mainboard-Handbuch.
Bitte nenne uns deine gesamte Hardware!
Insbesondere: welches Gehäuse, welche AiO genau, usw. ...?
Die AiO wäre am Besten oberhalb des Prozessors zu positionieren.
Das kann also im Deckel des Gehäuses sein, an der Front (aber ganz oben) ... oder bei fehlendem Gehäuse erhöht (oberhalb der CPU).
Anschluss wäre vermutlich am Port CPU, CPU_FAN, AIO_PUMP, CPU_WP o.s.ä. -> siehe Mainboard-Handbuch.
Zuletzt bearbeitet:
Tanzmusikus
Fleet Admiral
- Registriert
- Aug. 2010
- Beiträge
- 10.224
Ggf. auf mindestens 80% oder voll auf 100% einstellen.dSi schrieb:
Es werden damit ja keine Lüfter gesteuert, sondern die Wasserpumpe.
Die Lüfter werden dann entweder von der AiO selbst gesteuert ... oder über das Mainboard (bzw. Zusatzgeräte).
Gigabyte B550 Aorus Elite V2Drewkev schrieb:
Ergänzung ()
ist ein Gigabyte B550 Aorus Elite V2 mit Corsair H100 AIOTanzmusikus schrieb:@Arbn99 Willkommen im CB-Forum!
Bitte nenne uns deine gesamte Hardware!
Insbesondere: welches Gehäuse, welche AiO genau, usw. ...?
Die AiO wäre am Besten oberhalb des Prozessors zu positionieren.
Das kann also im Deckel des Gehäuses sein, an der Front (aber ganz oben) ... oder bei fehlendem Gehäuse erhöht (oberhalb der CPU).
Anschluss wäre vermutlich am Port CPU, CPU_FAN, AIO_PUMP, CPU_WP o.s.ä. -> siehe Mainboard-Handbuch.
Habe leider keinen AIO Pump anschluss wie viele hier sagen dass man sie dort ansteckt
Ergänzung ()
Danke für die ausführliche erklärung aber ich habe keinen stecker mit AIO PumpdSi schrieb:das ist eine Corsair H100
Mainboard Gigabyte Aorus Elite B550
kannst du an CPU fan anschliessen aber musst die Lüfterkureve im Bios anpassen die Pumpe natürlich an AIO Pump anschluss
hier eine montage anleitung
Tanzmusikus
Fleet Admiral
- Registriert
- Aug. 2010
- Beiträge
- 10.224
Nutzt Du ein Gehäuse oder nicht? Wenn ja, welches?

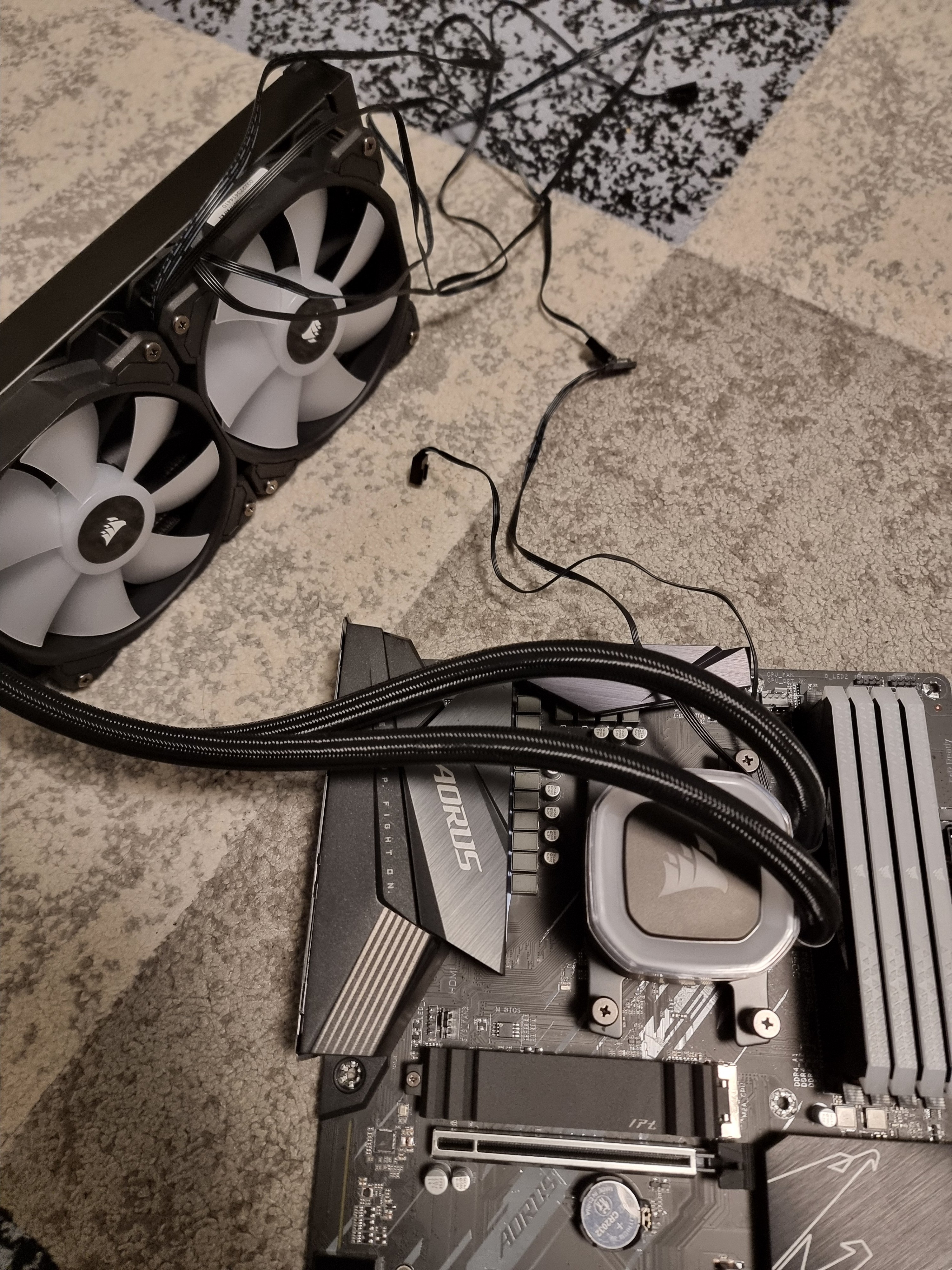

(Auf deinem Foto war nämlich kein Gehäuse zu sehen.)
AiO-Installationsanleitung:
https://www.corsair.com/de/de/explo...lers/icue-linkh100i-h115i-h150i-h170irgb-aio/
(Auf deinem Foto war nämlich kein Gehäuse zu sehen.)
AiO-Installationsanleitung:
https://www.corsair.com/de/de/explo...lers/icue-linkh100i-h115i-h150i-h170irgb-aio/
Tanzmusikus
Fleet Admiral
- Registriert
- Aug. 2010
- Beiträge
- 10.224

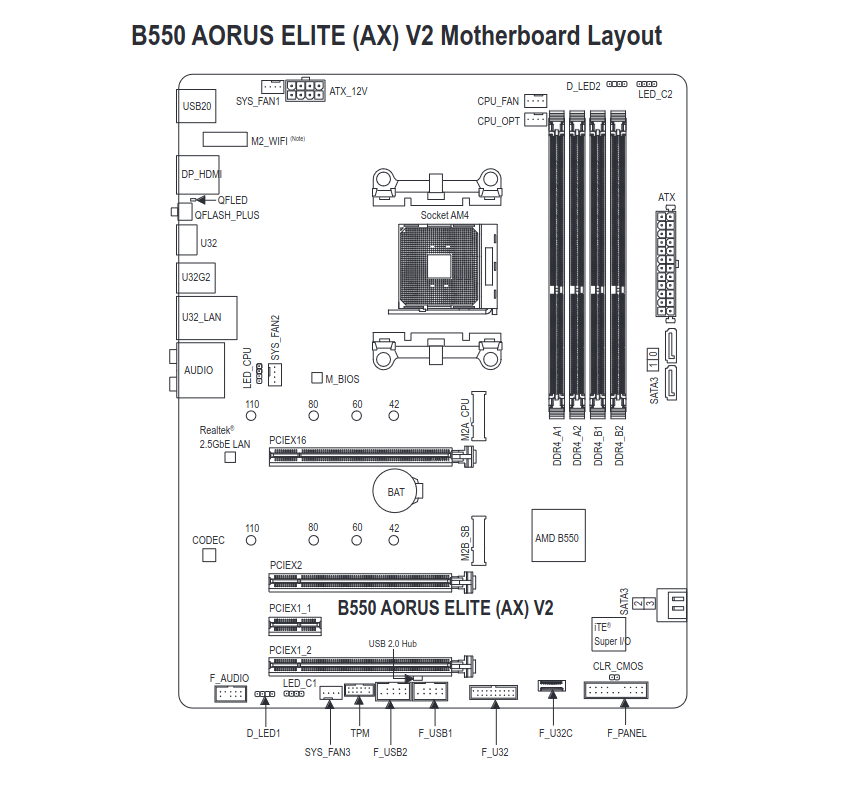

Revision 1.0, 1.1, 1.2, 1.4 oder 1.5?Arbn99 schrieb:
https://www.gigabyte.com/Motherboard/B550-AORUS-ELITE-V2-rev-10-11#kf
So etwas gehört alles in den 1. Beitrag (oben).Arbn99 schrieb:
Das macht es uns Helfern leichter und erspart dir oft einiges ... 😉
Anhänge
MehlstaubtheCat
Rear Admiral
- Registriert
- Sep. 2013
- Beiträge
- 5.774
Tanzmusikus
Fleet Admiral
- Registriert
- Aug. 2010
- Beiträge
- 10.224
Schau Dir das YT-Video in Beitrag #4 an ... und vielleicht wird das morgen was. 👍
Tanzmusikus
Fleet Admiral
- Registriert
- Aug. 2010
- Beiträge
- 10.224

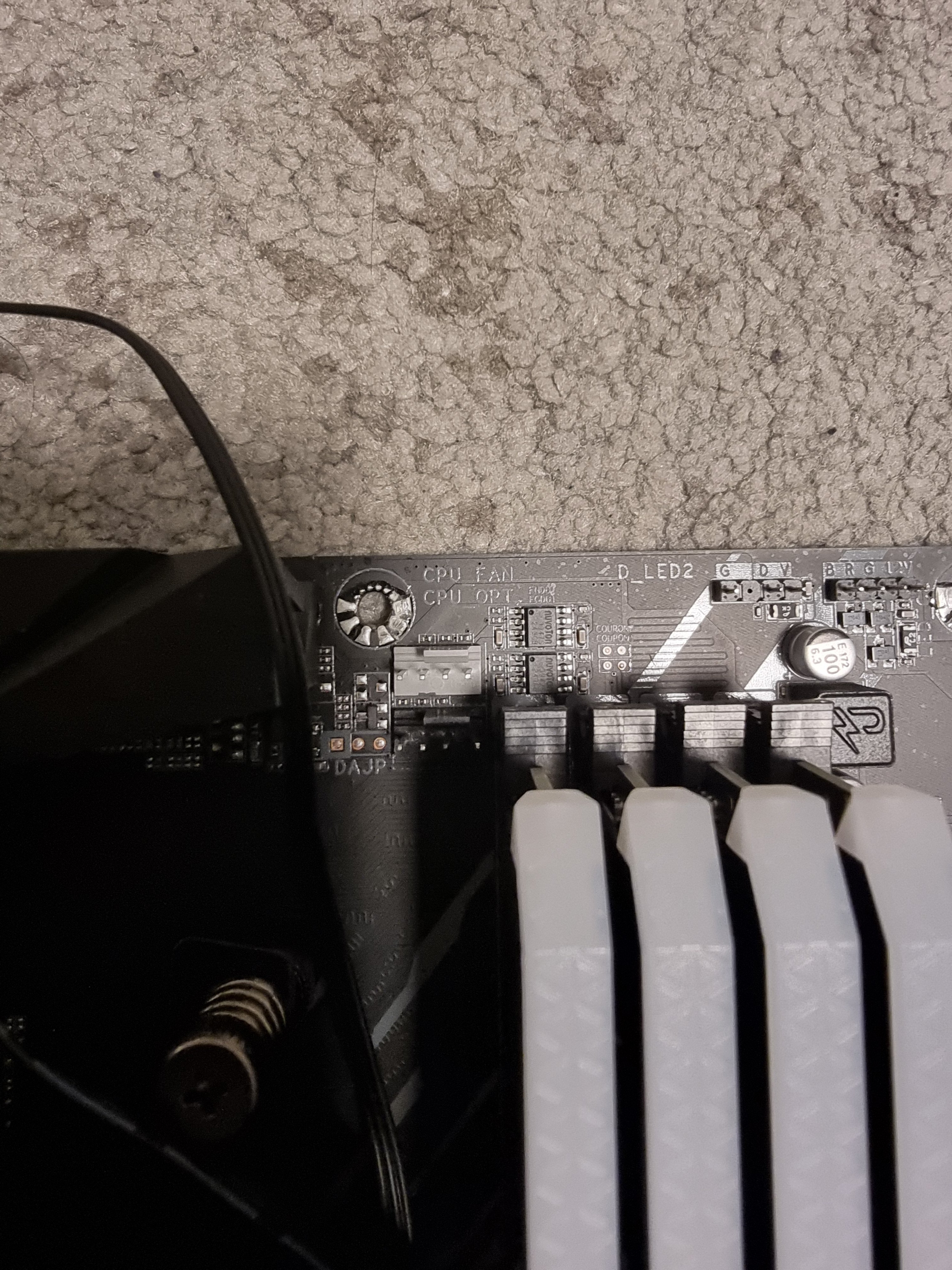

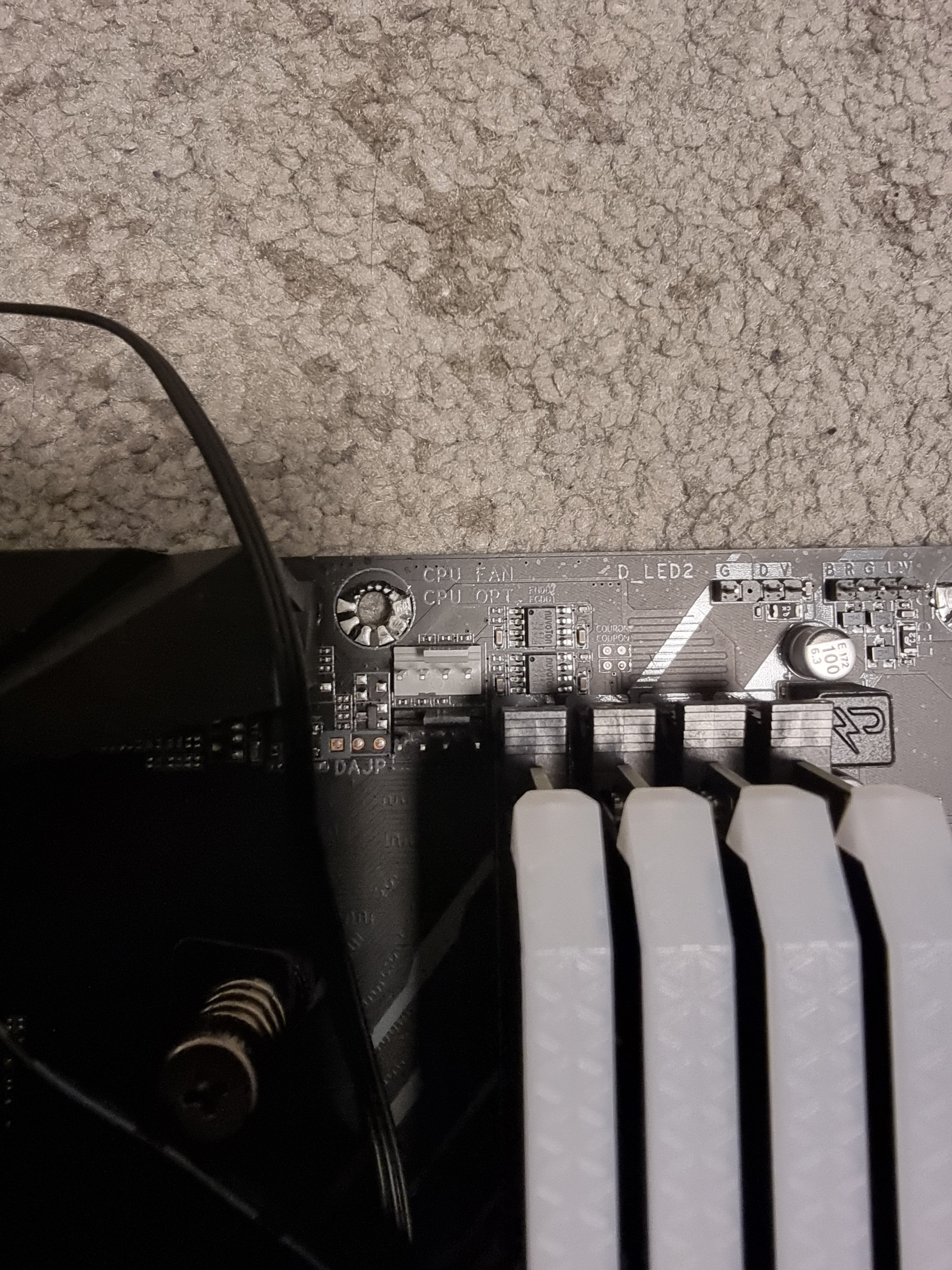

Dann schau mal auf dem PCB des Mainboards nach, welche Reversionsnummer das Board hat.Arbn99 schrieb:
https://www.kh2004.de/tipps/gigabyte-mainboard-wo-steht-die-revisionsnummer/
https://www.gigabyte.com/de/Support/IdentySn

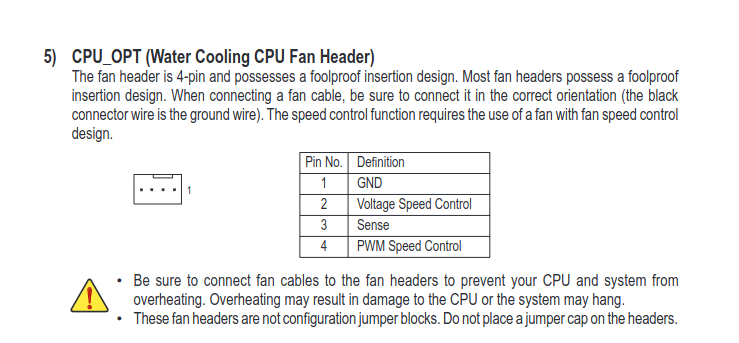

Letztlich ist es egal, ob es mehr als einen CPU-FAN Port gibt oder nicht.
Nutze aber auf jeden Fall einen Lüfter-Anschluss mit "CPU" im Namen.
Stell für den AiO-Kühler im UEFI mindestens 80% ein, aber bitte keine Kurve, sondern statisch 80% (oder 100%).
Zuletzt bearbeitet:
Warum nicht so wie bei Bild 5 --> https://www.corsair.com/de/de/p/pc-...ss-mid-tower-smart-case-black-1-cc-9011190-ww
Sieht zwar sch... aus so wie die Schläuche über die Graka laufen, aber die Luft sammelt sich oben im Radiator, sollte passen. Frage mich allerdings ob dann die Seitenwand noch montiert werden kann?!
Sieht zwar sch... aus so wie die Schläuche über die Graka laufen, aber die Luft sammelt sich oben im Radiator, sollte passen. Frage mich allerdings ob dann die Seitenwand noch montiert werden kann?!
Tanzmusikus
Fleet Admiral
- Registriert
- Aug. 2010
- Beiträge
- 10.224
@Arbn99

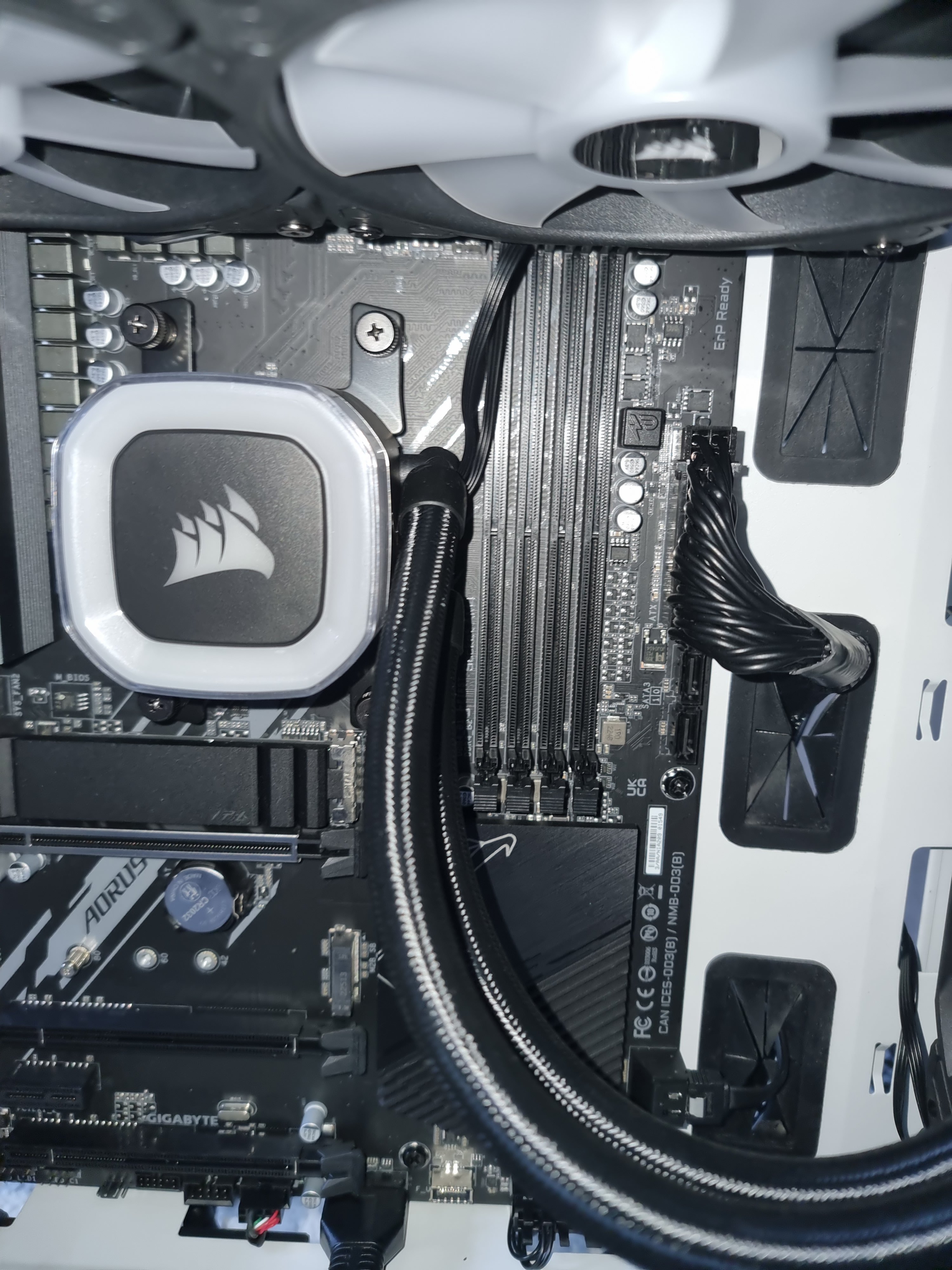

Du hast die AiO also bereits verbaut. Es könnte problematisch werden, wenn sich der Radiator nicht über dem AiO-Kühler befindet. Bitte zeig mal ein Foto, wo sowohl AiO-Kühler als auch AiO-Radiator zu sehen sind.
Ist vielleicht etwas unpräzise geschrieben.Tanzmusikus schrieb:
Du hast die AiO also bereits verbaut. Es könnte problematisch werden, wenn sich der Radiator nicht über dem AiO-Kühler befindet. Bitte zeig mal ein Foto, wo sowohl AiO-Kühler als auch AiO-Radiator zu sehen sind.
Zuletzt bearbeitet:
Tanzmusikus
Fleet Admiral
- Registriert
- Aug. 2010
- Beiträge
- 10.224
Tja, eine Anleitung muss gelesen, verstanden und umgesetzt werden.
Das ist nicht immer trivial/einfach.
Am Besten wäre, wir könnten demjenigen über die Schulter schauen ... und entsprechend unterstützen.
Aber auch ich müsste solch eine Anleitung erst lesen & verstehen. 😉
Die Grundprinzipien sind mir allerdings klar.
@Arbn99

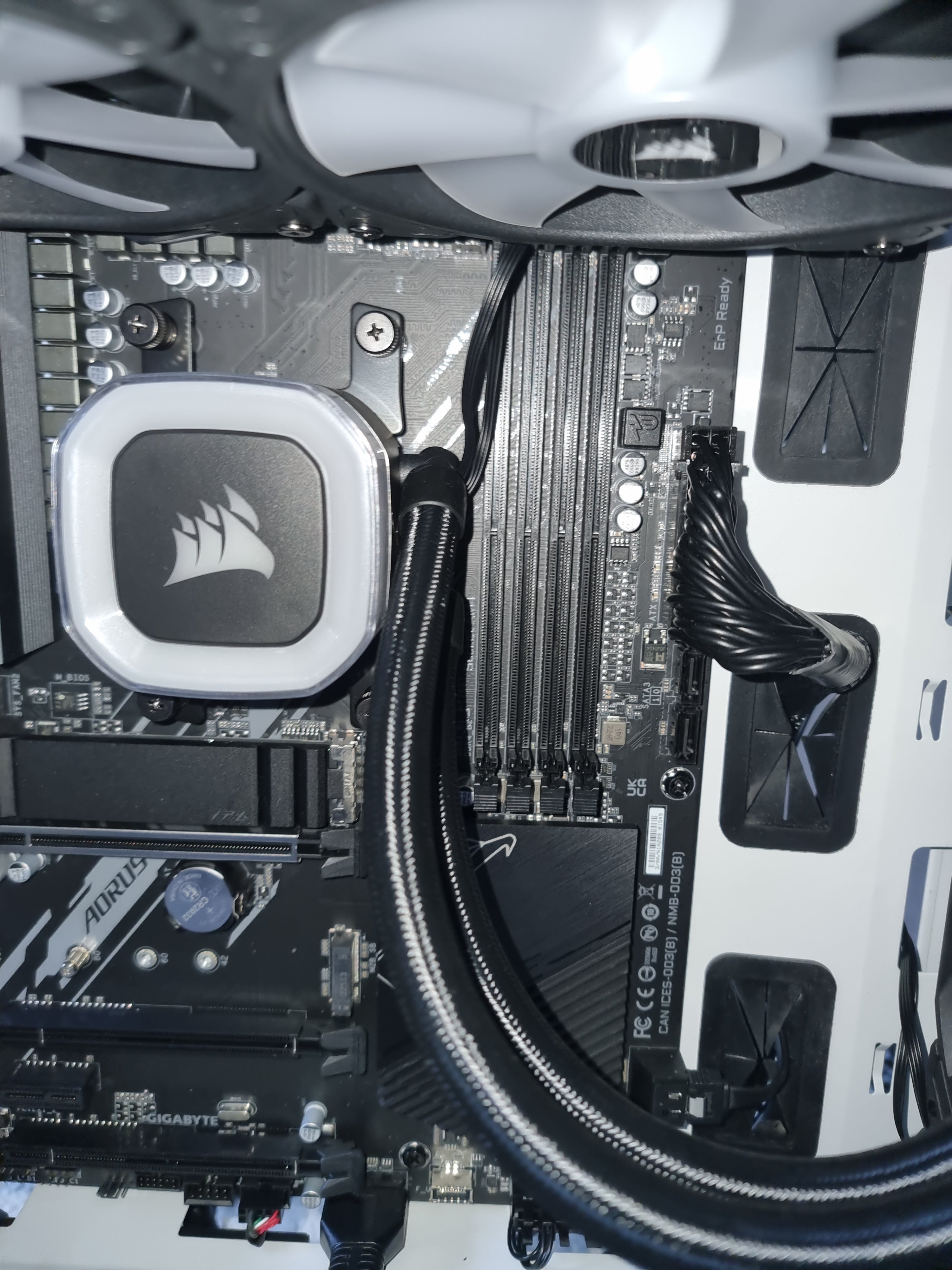

Die RAM-Module könnten passen. Müsste man nur das Anschlusskabel des AiO-Kühlers anders verlegen.
Dann kommen sie dem Arbeitsspeicher auch nicht in die Quere.
Das ist nicht immer trivial/einfach.
Am Besten wäre, wir könnten demjenigen über die Schulter schauen ... und entsprechend unterstützen.
Aber auch ich müsste solch eine Anleitung erst lesen & verstehen. 😉
Die Grundprinzipien sind mir allerdings klar.
@Arbn99
Die RAM-Module könnten passen. Müsste man nur das Anschlusskabel des AiO-Kühlers anders verlegen.
Dann kommen sie dem Arbeitsspeicher auch nicht in die Quere.
