Hey Leute,
hier findet ihr eine Anleitung zum Bau einer Case aus einem XBox 360 Original Gehäuse für eine E-GPU!
ich habe mir eine E-GPU zugelegt, welche bei mir im Zimmer frei rumliegt, also entschloss ich, dass nun endlich ein Gehäuse her muss. Zuvor habe ich eine Kaputte XBox 360 Original gekauft, welche ich dann ausgenommen habe und nurnoch die Case davon übrig ist.
Mein Vorhaben habe ich somit schonmal erklärt. Gekauft habe ich einen PE4H v3.2 und eine Gainward GTX 760 Phantom, ein Netzteil von Bequit soll auch noch hinzukommen.
Hier folgt die Anleitung zum Case-Mod:
Als erstes nehmt ihr die komplette XBox und zerlegt sie in ihre Einzelteile, nehmt euch die äußere Hülle aus (PVC) und den Stahlkäfig den rest Braucht ihr nicht. Als Werkzeug braucht ihr eine Säge (beforzugt eine Laubsäge) eine Feile, Schrubb und Schlich und ein Stahlmaß (zum entgraten), eine Befestigung (Schraubstock). Wie ihr eine XBox zerlegt findet ihr hier: https://www.youtube.com/watch?v=AImqDga-UeU

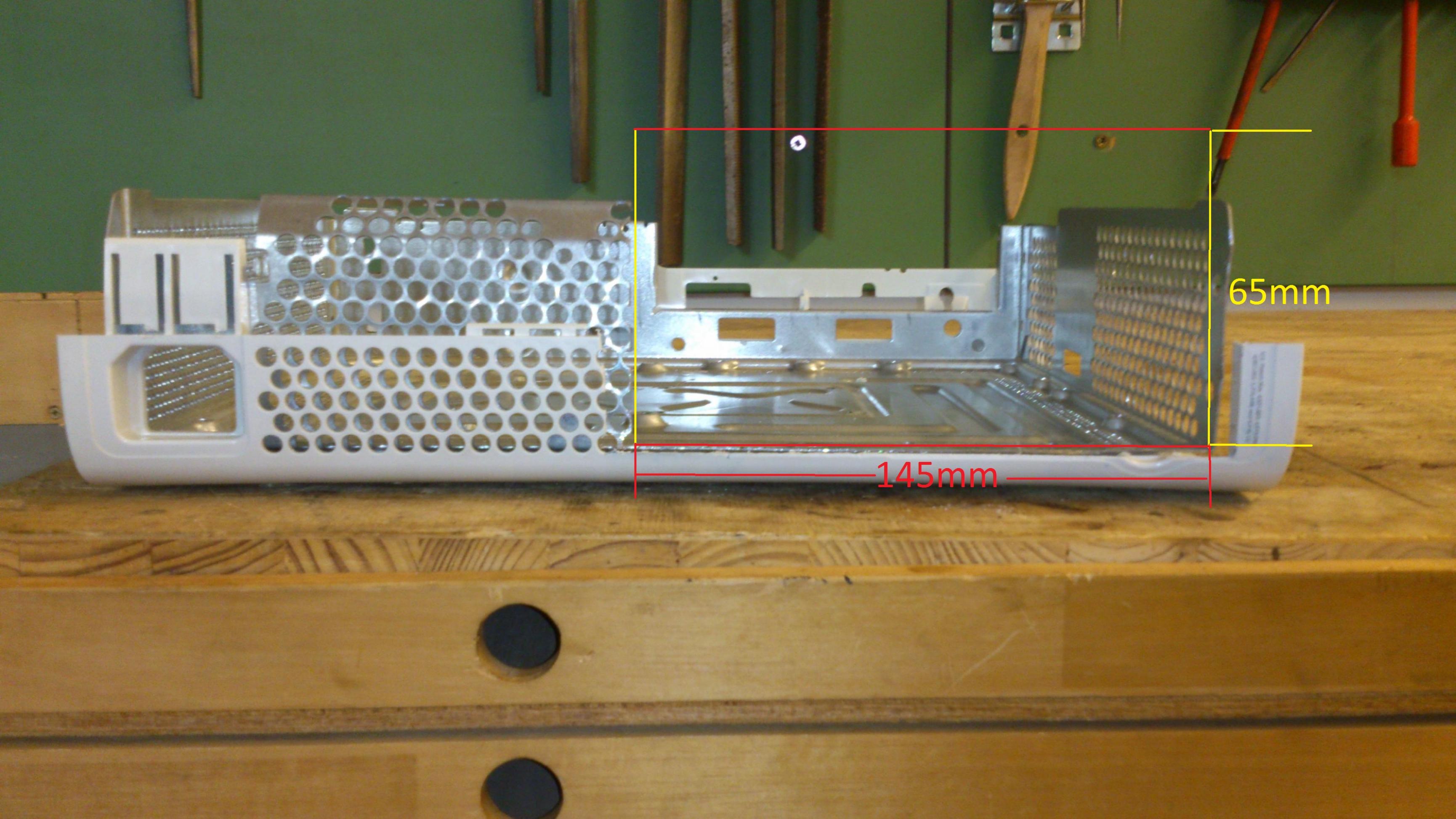

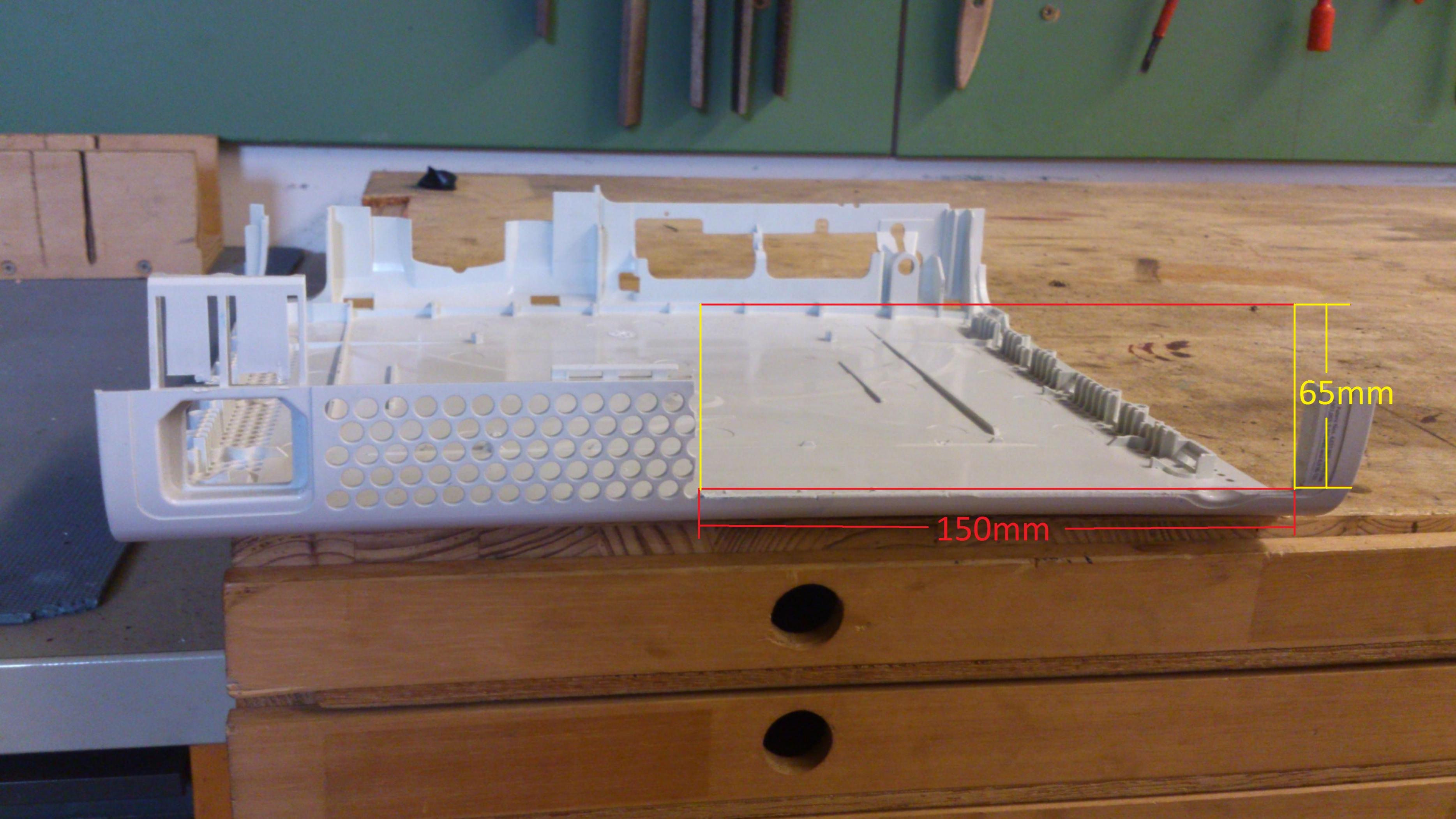

1. Zunächst nehmt ihr die Grafikkarte mit dem Adapter und messt den Umfang (Höhre u. Breite) der beiden und macht in Gedanken ein Rechteck draus. Ihr rechnet nun noch in der breite 5-10mm drauf, warum seht ihr Später, die beiden Maße behaltet ihr. Diese Rechtecktecke werden hinten in das PVC-gehäuse und in den Stalkäfig der Xbox reingesägt. Ich fange mit der PVC-unterseite der XBox an hier wird das GRÖßERE Maß genommen. Ich musste den Auschnitt leider nach oben platzieren, da meine Grafikkarte mit 240mm schon recht lang ist und durch das CD-Laufwerk habe ich ein wenig mehr platz, ist zwar ungünstig geht aber nicht anders. Somit steht die Grafikkarte, wenn man die XBox senkrecht hinstellt auf dem KOPF! Habt ihr dies nun gemacht sieht es ungefähr so aus:
mit dem Stahlkäfig solltet ihr vorsichtig umgehen und an den gesägten Kanten mit einer Schlichfeile den Grat wegmachen. Hier werden die 5-10mm die zuvor raufgerechnet worden abgezogen, als Bezugskante dient bei mir die rechte Kante des Stahlkäfigs. Zum Schutz der Elektronik solltet ihr Kantenschutz an den gesägten Kanten verwenden!

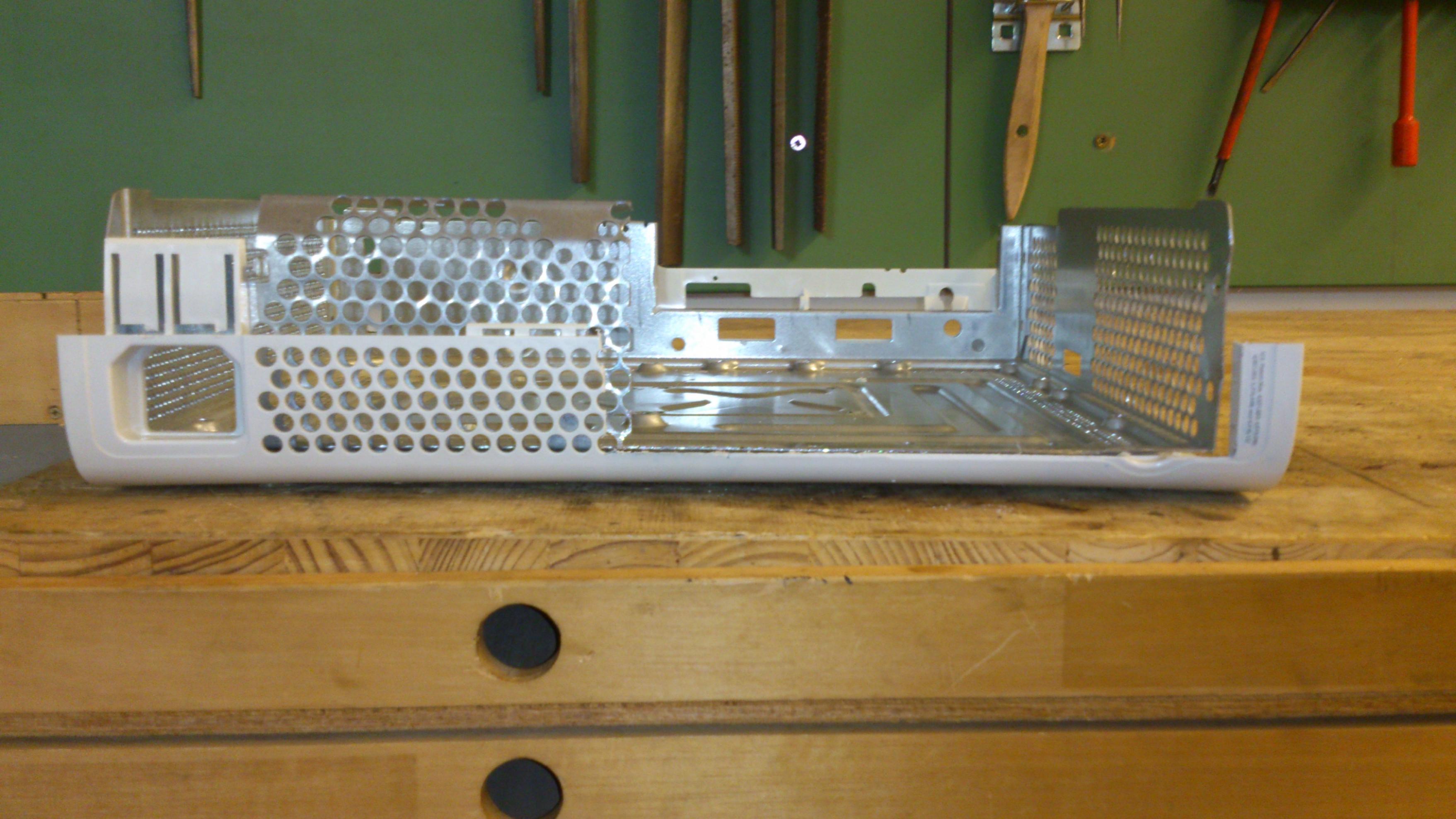

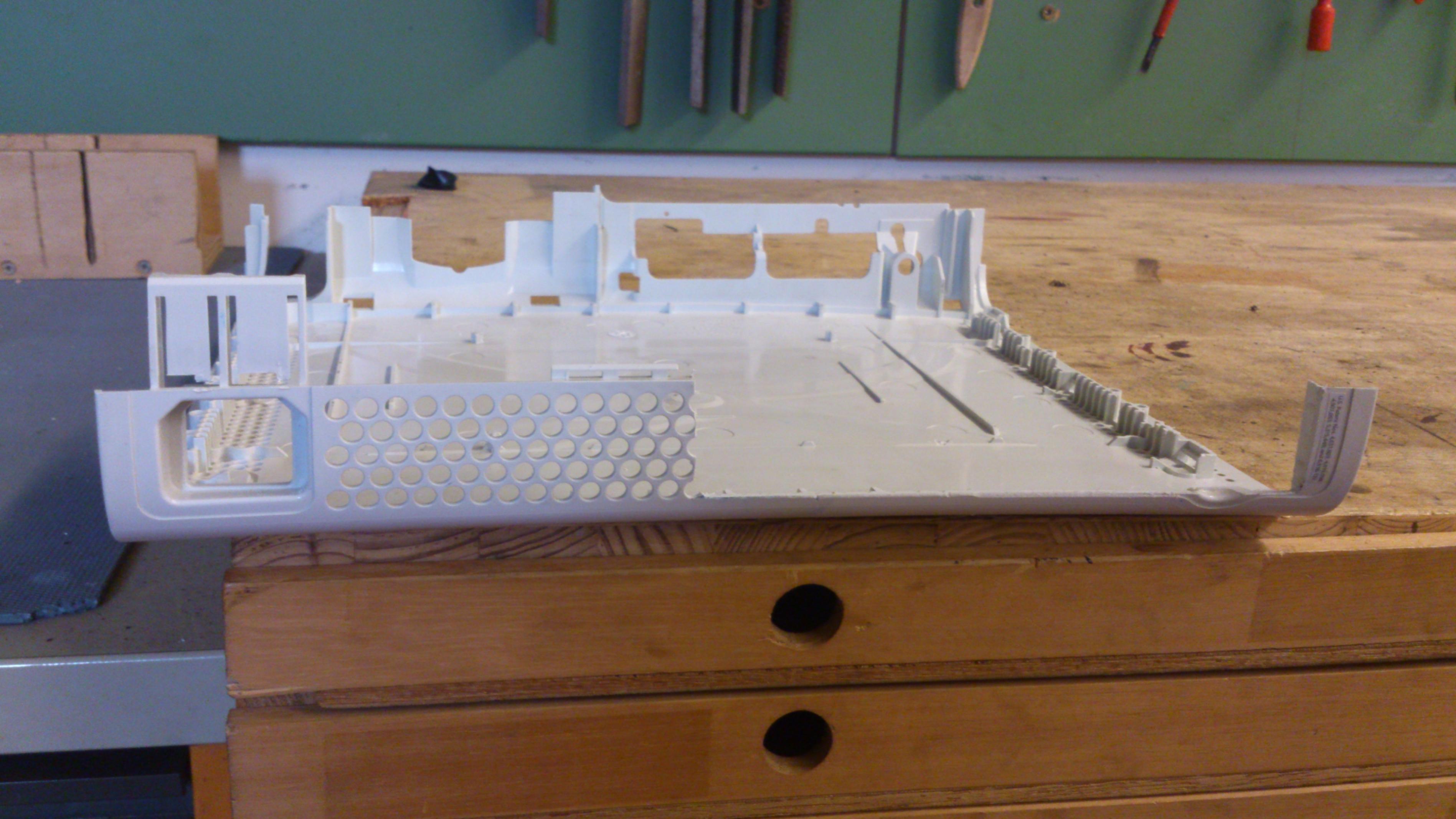

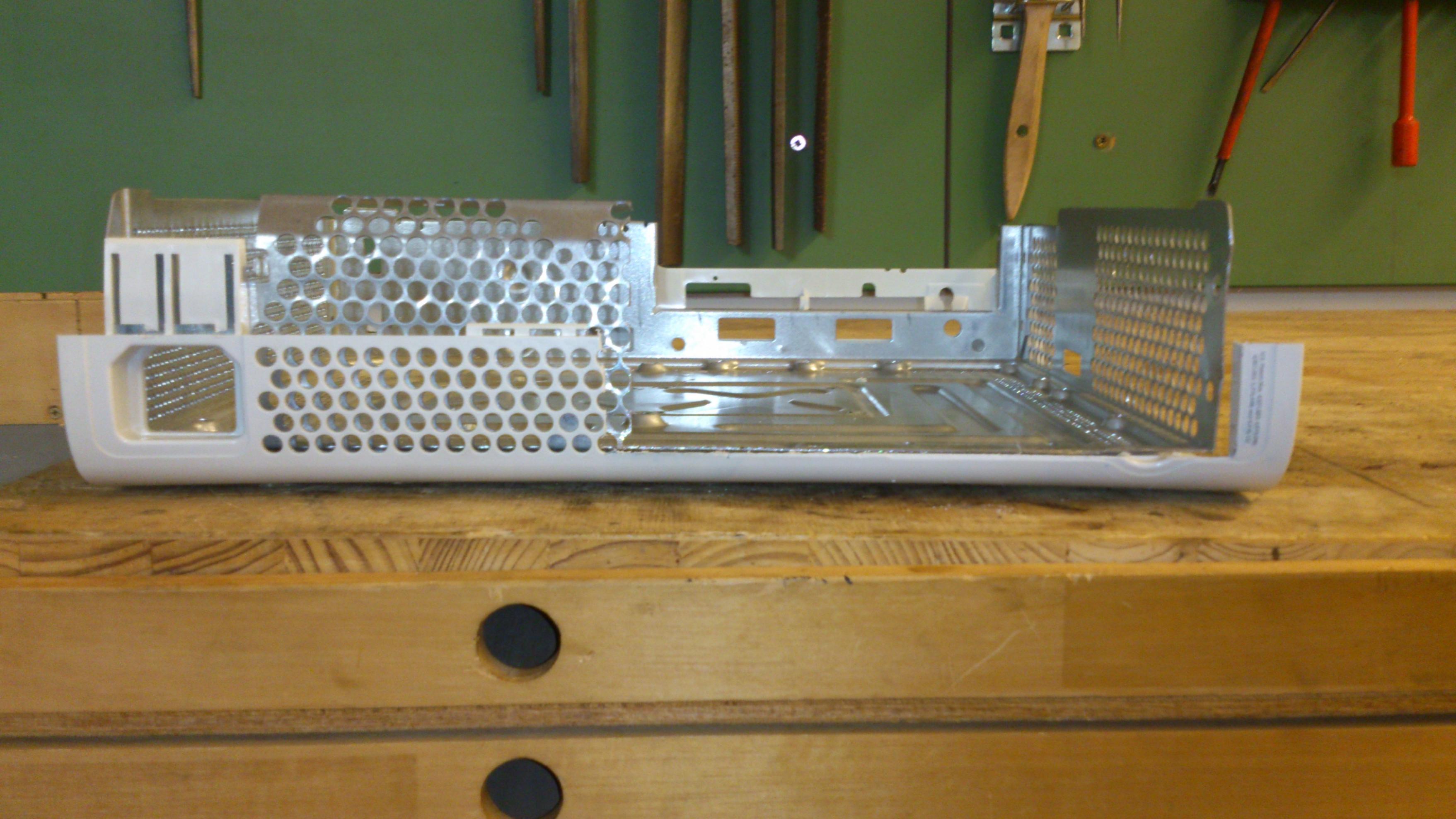

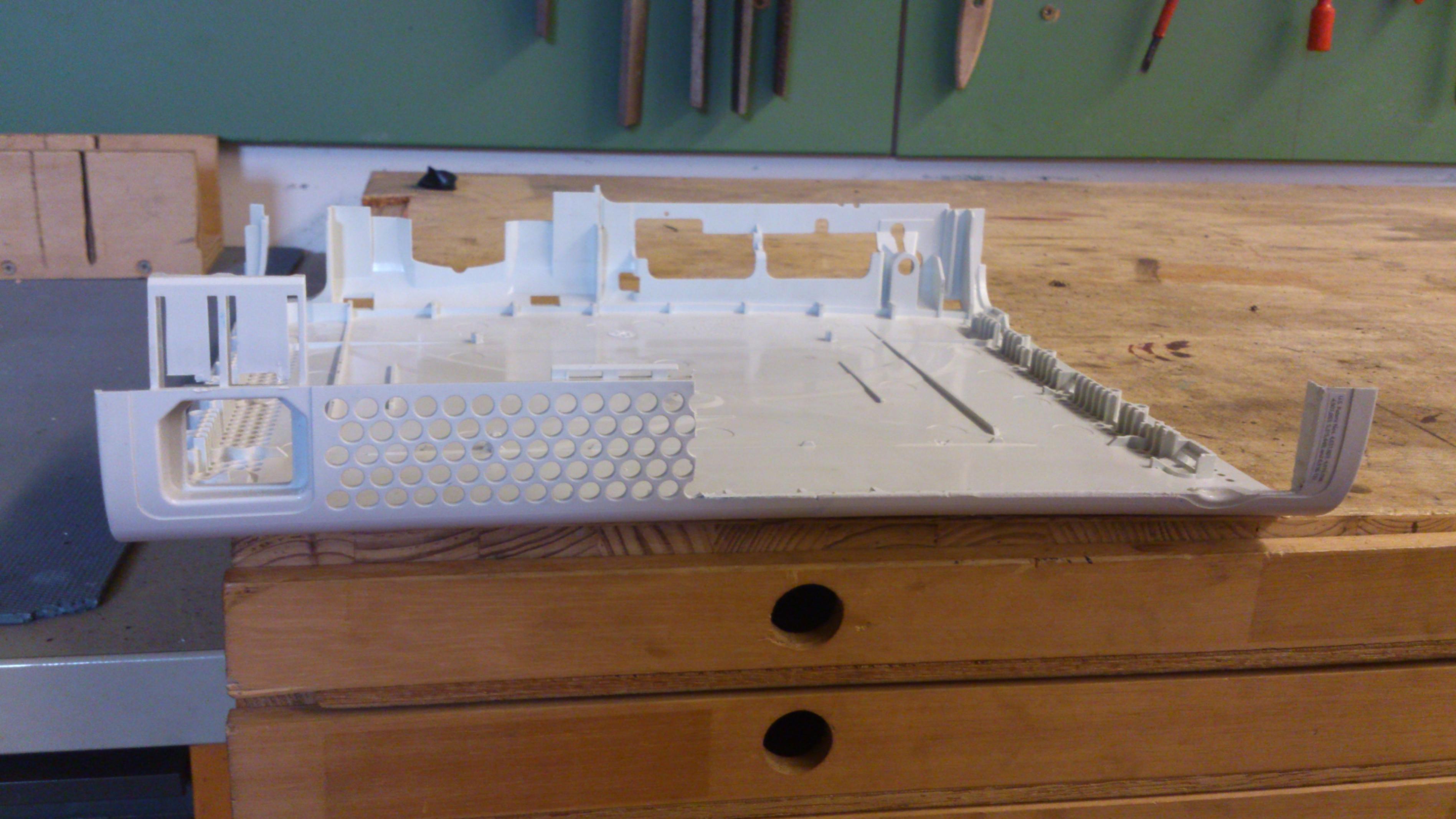

Es sieht dann so aus:

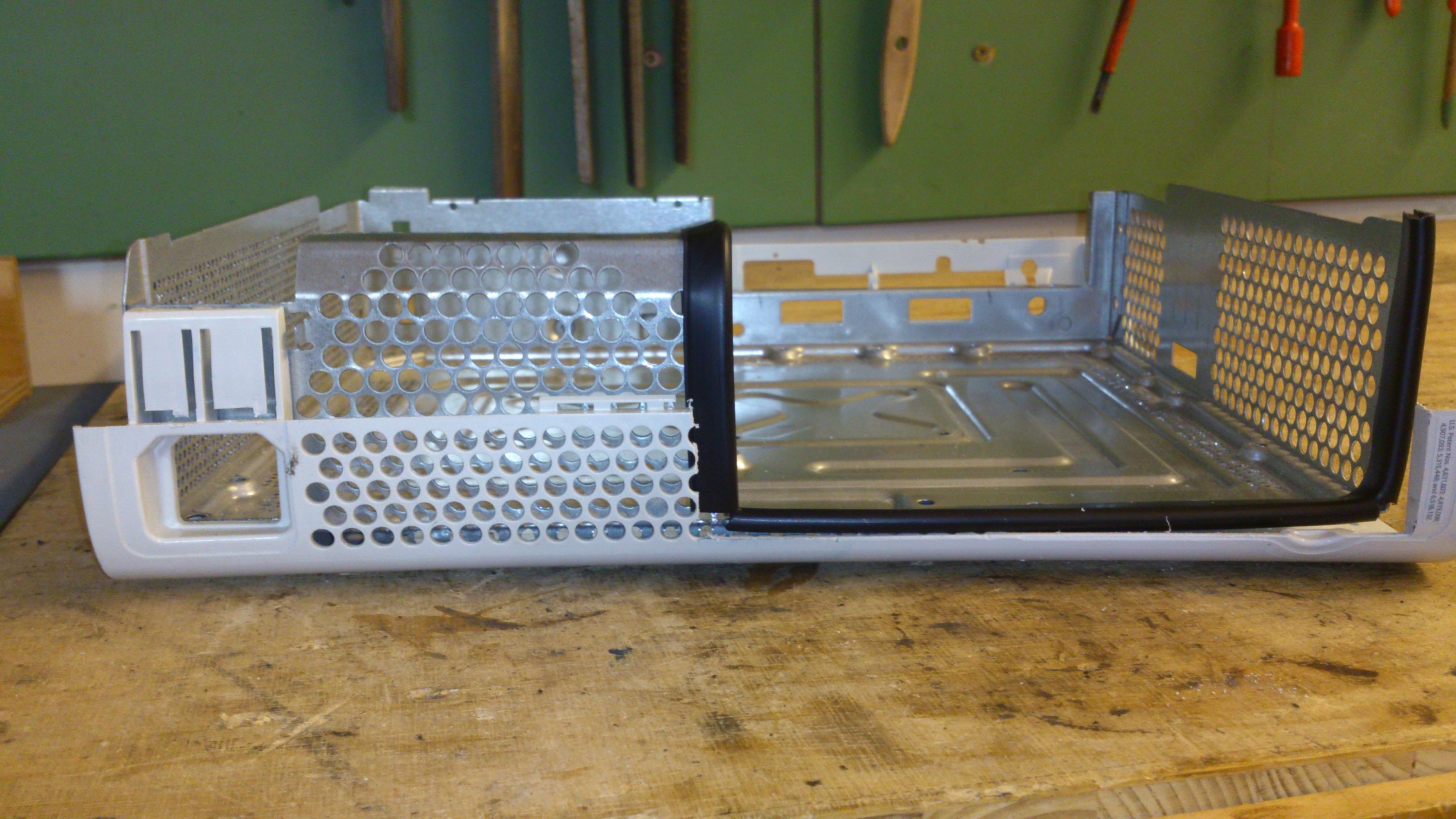

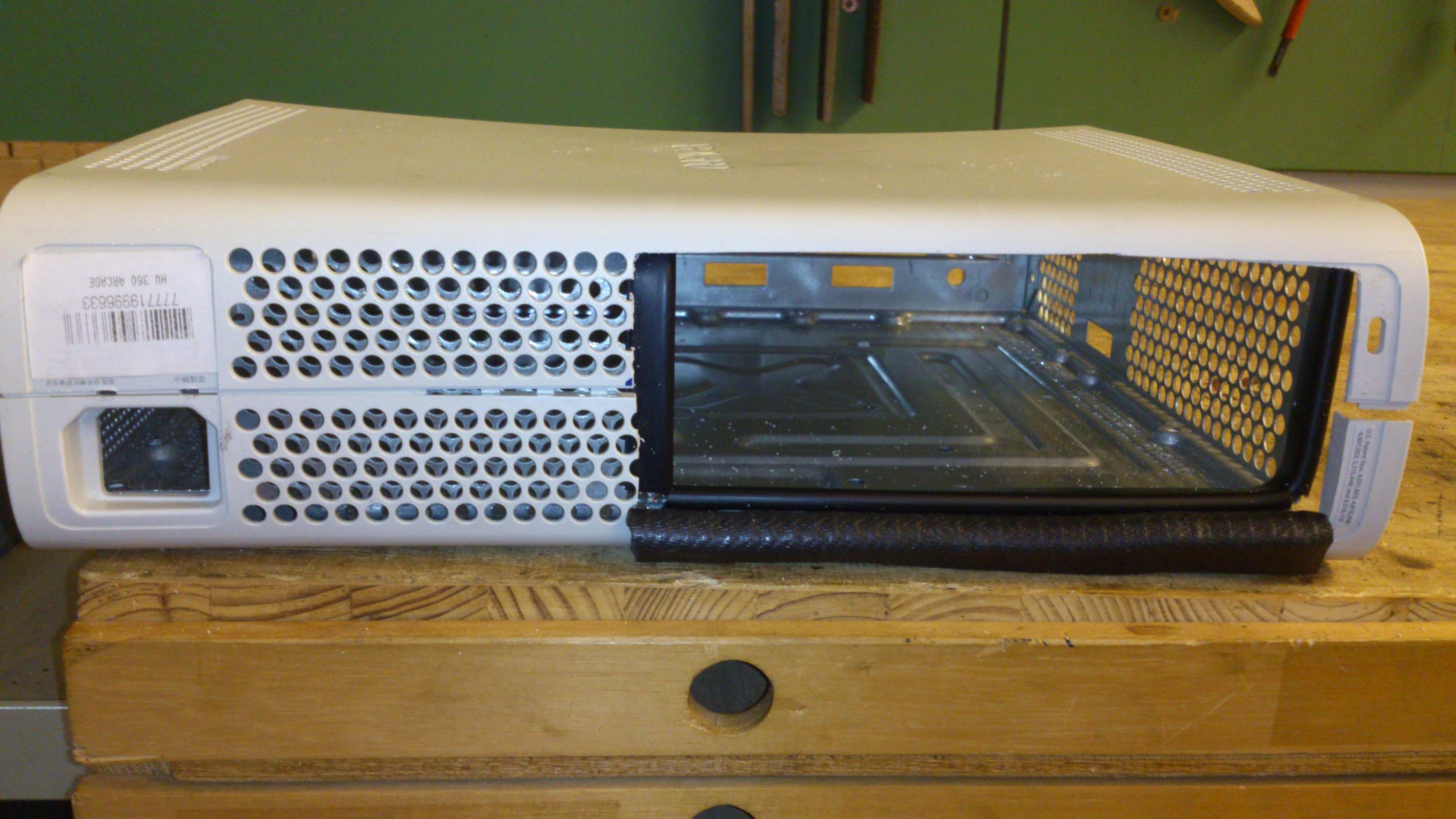

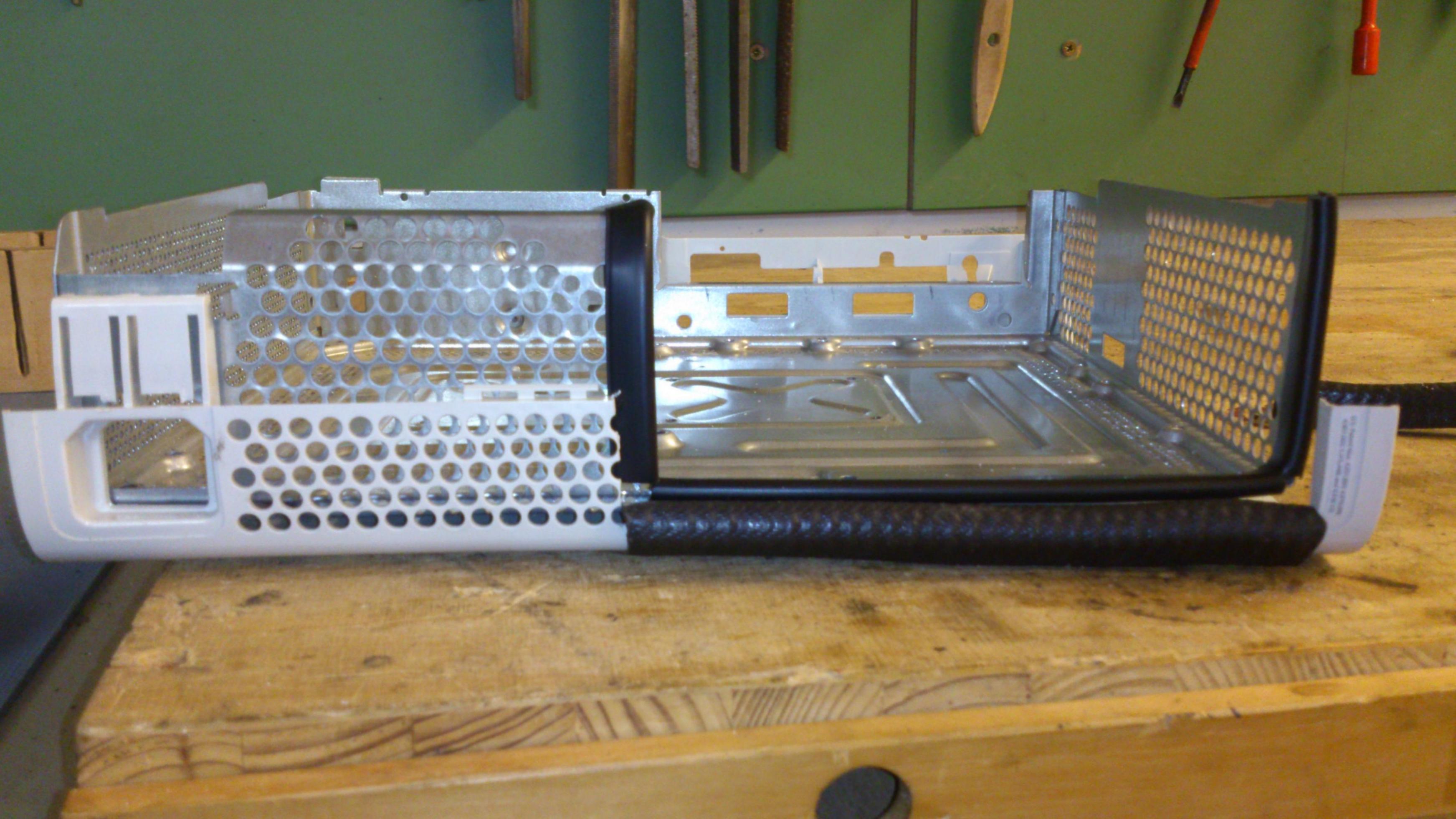

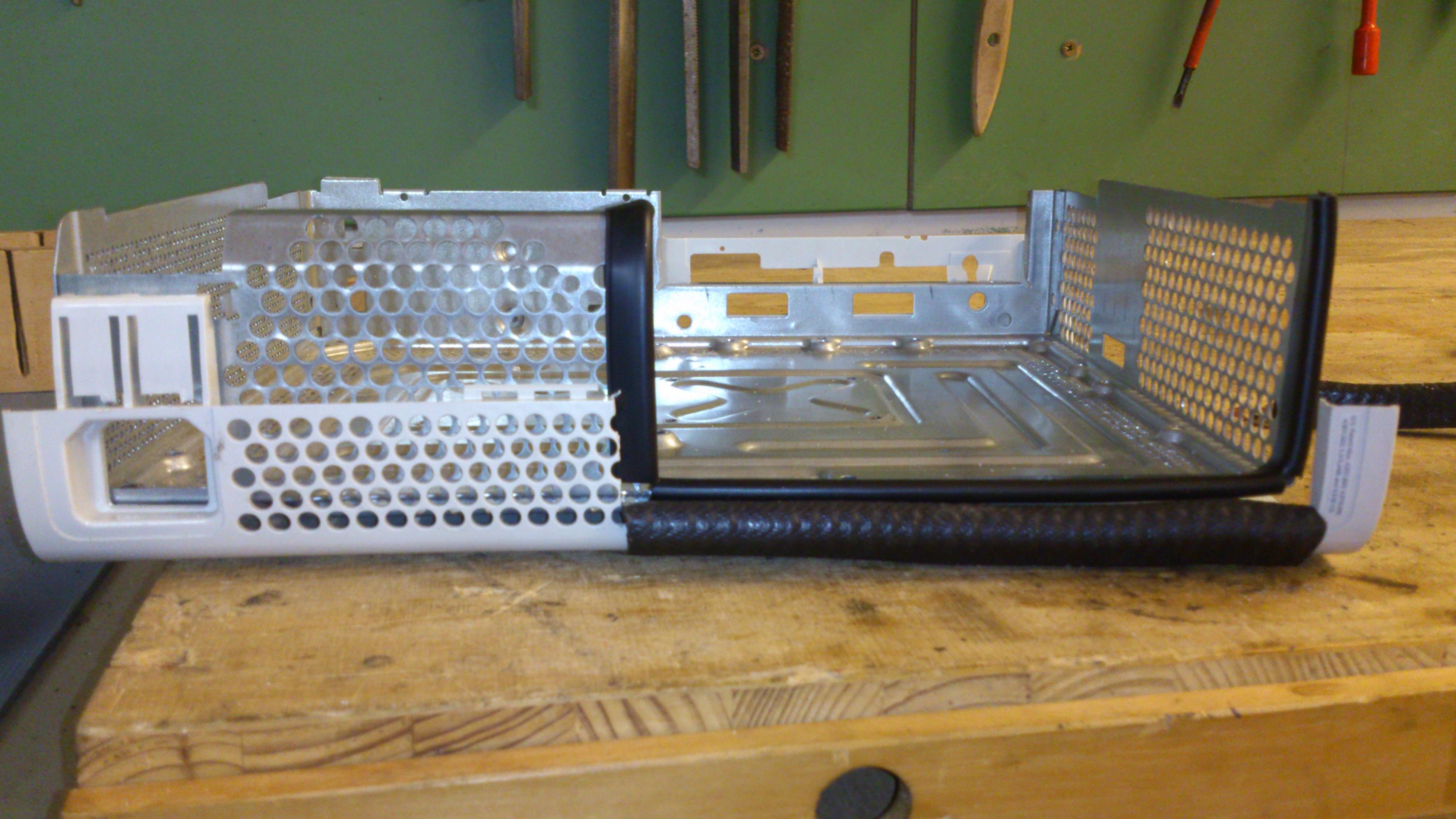

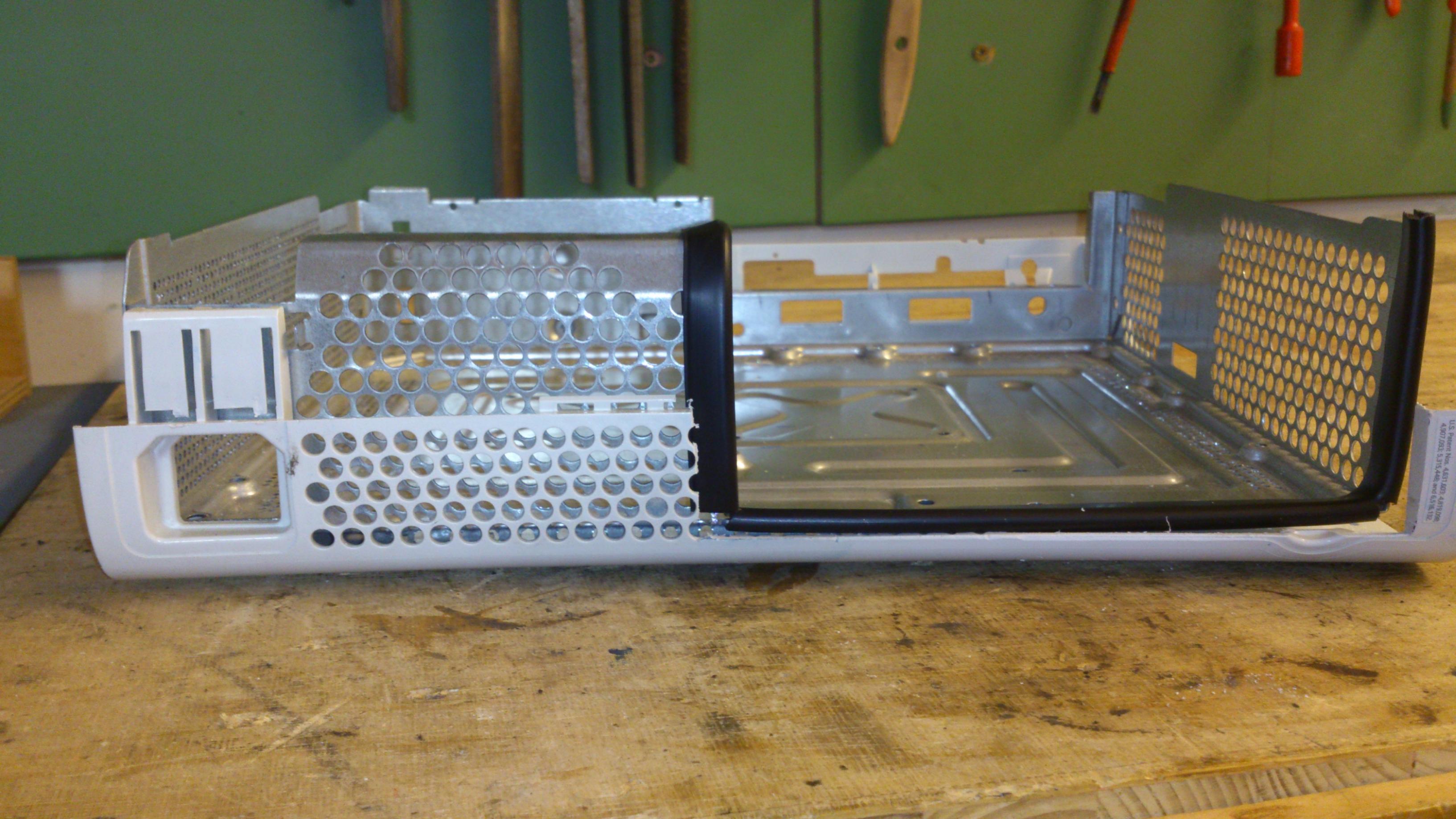

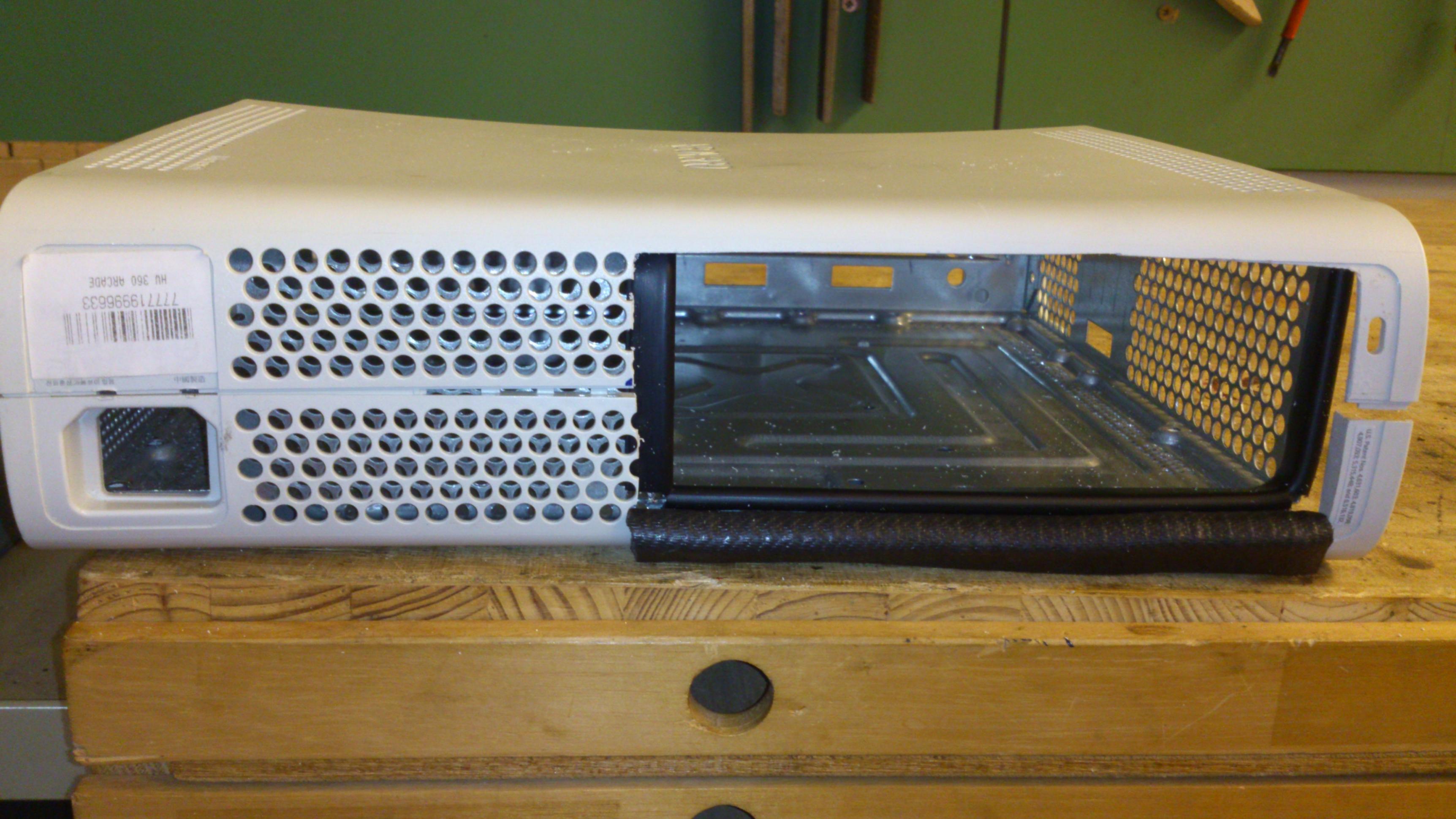

mit dem Kantenschutz sieht es dann so aus:
wie ihr nun auf dem vorherigen Bildern sehen könnt ist der Stahlkäfig kleiner nach links Bemaßt als die PVC Hülle dies hat den Grund, dass ich dort breiteren Kantenschutz verwende um Stöße abzufangen und Leitungen langzuführen. Da mir Aktuell breiter Kantenschutz fehltn ist dieder an den beiden Seiten noch nicht Angebracht.
2. Nun bleibt uns noch der "Deckel" der XBox. Ihr müsst nun gucken, wie hoch euere Grafikkarte ist, auch hier übtertrifft meine Graka die Maße (110mm) und ich bekomme ohne weiteres die Grafikkarte nicht in die XBox was für mich heisst, dass ich die Oberfläche aufsägen muss. Die Maße findet ihr nicht unbedigt auf der Herstellerseite aber sie sind meist bei Alternate.com gelistet. Es geht hier am einfachsten mit einer Laubsäge. Auch hier habe ich wieder mehr Platz an den Kanten gelassen, damit dort Kanteschutz hinkommt. Es werden auch hier wieder die Kanten mit einem Stahlmaß entgratet. Nach diesem Arbeitsschritt habe ich das zuvor gemssene Rechteck hinten in der XBox.

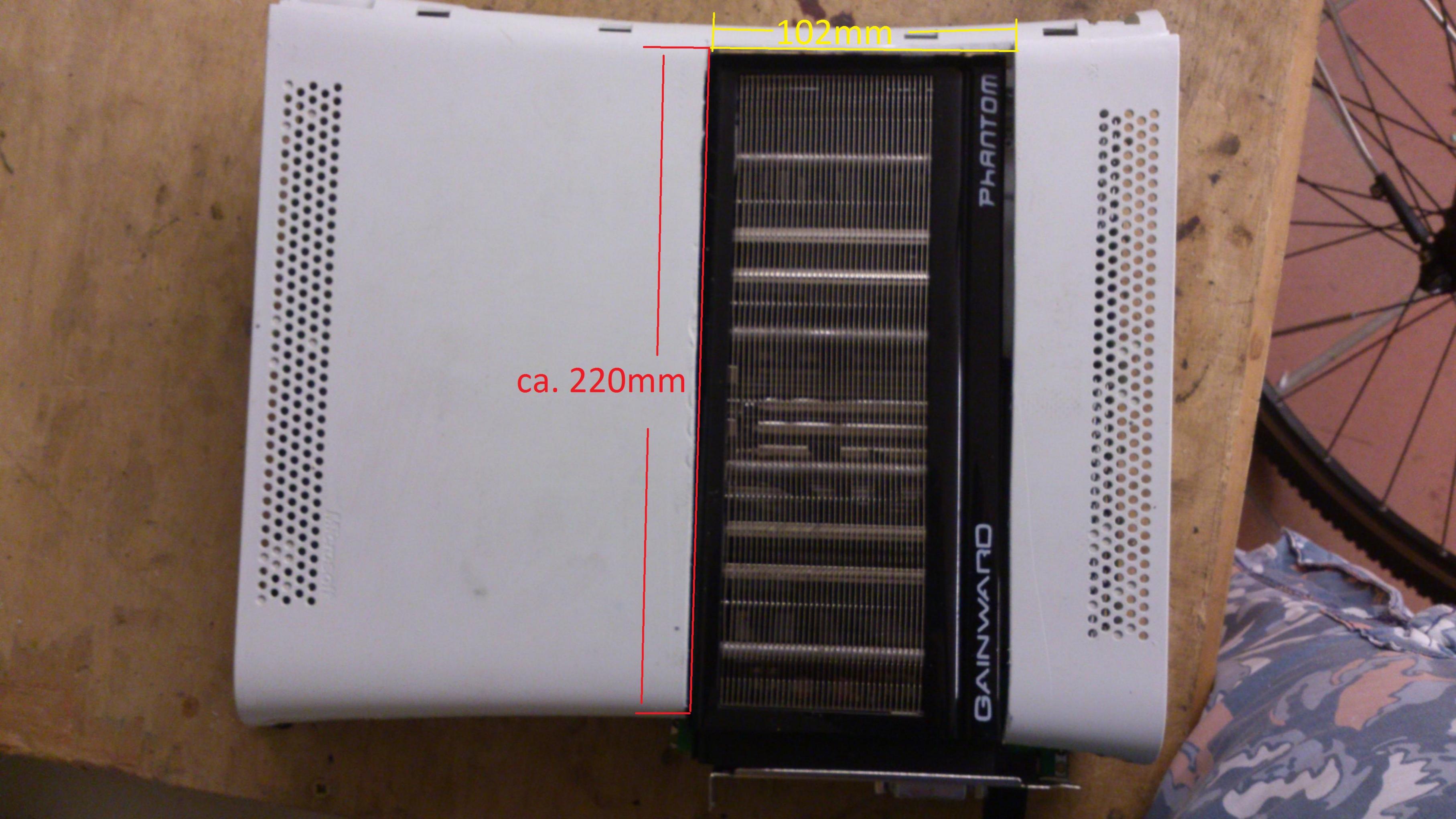

Es schaut dann etwa so aus:

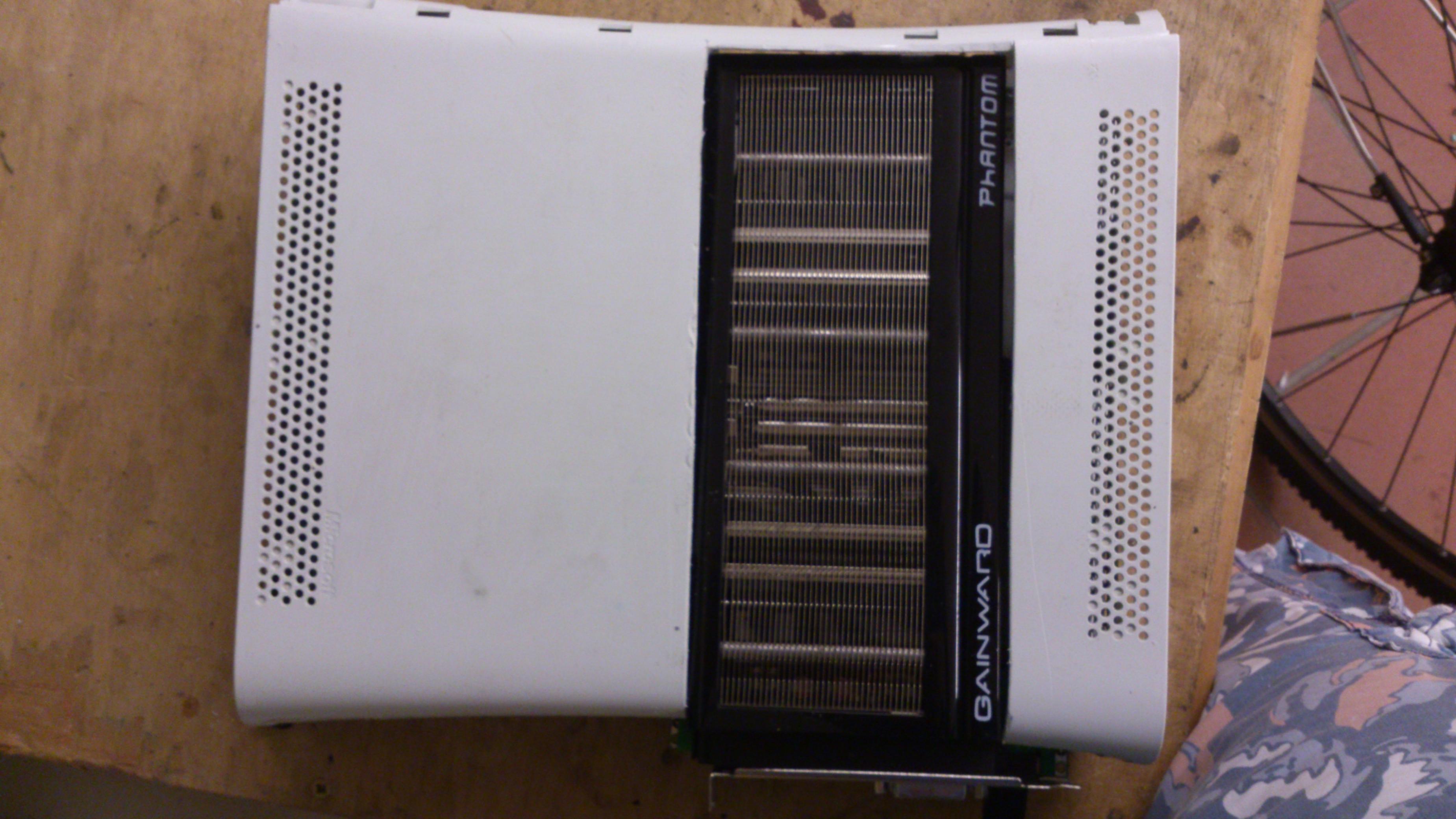

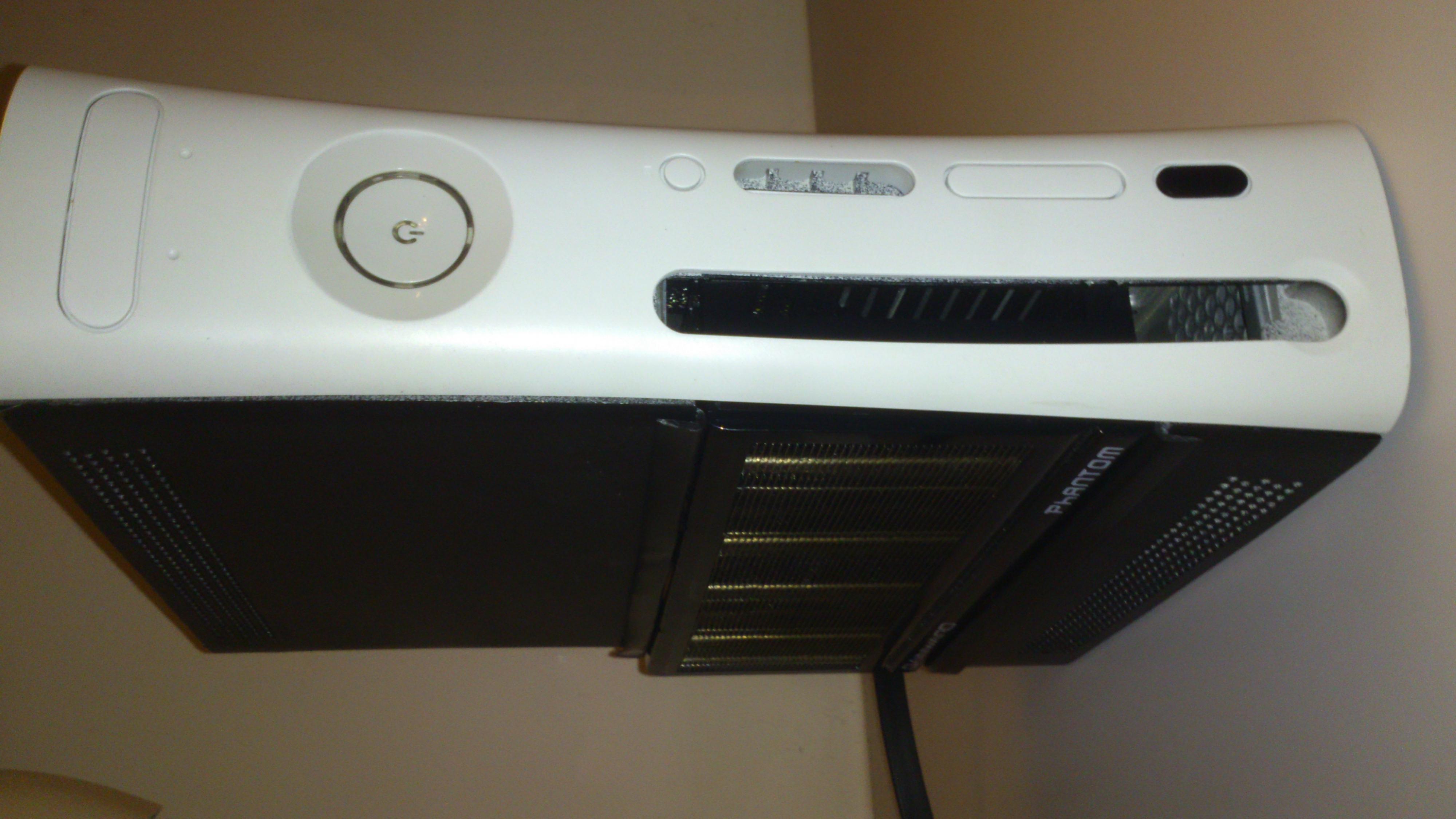

Mit der offenen Oberfläche schauts so aus:
!!! Die Grafikkarte liegt in dem Bild nur lose in der Case um die Aussparungen beurteilen zu können. Bis zu diesem Schritt wurde die Graka noch nicht befestigt und aufgebockt!!!
Das sollte man mit ein bischen Hangeschick und Zeit hinbekommen.
Als grobe Zeit gebe ich den Wert 2h bis zu diesem Schritt vor.
Somit habt ihr schon eine grobe Case in dem die Graka arbeiten kann. Die Befestigung und das Feintunig wird auch folgen.
Der Plan ist, dort noch ein Netzteil einzubauen, welches über einen weiteren Schalter ein bzw. ausgeschaltet wird, Acrylglas zu verbauen und die Case noch umzulackieren in grau oder schwarz, damit dort auch die Luft gut zirkulieren kann 2 Lüfter einzubauen, für's tragen einen Griff montieren und für den nachtbetrieb LED-Streifen. Deswiteren lasse ich mir noch PCI-E Stromkabel anfertigen, welche "Gesleeved" sind, auch hier wieder für eine schönere Optik.
Lackierung
So diese Woche bin ich nun dazu gekommen die Case zu lackieren in der Farbe schwarz matt.
ich bin wiefolgt vorgegagen:
1. Alles aus der Case herausnehmen und beiseite legen. Danach habt ihr nurnoch das Kunstoffgehäuse.
Zur Vorbereitung braucht ihr als erstes eine Unterlage damit der Untergrund nicht eingesaut wird, bevorzug ist Pappe, zum säubern der Oberfläche Petrolium (Spiritus tust's auch aber achtung nicht zu viel nehmen! Spiritus greift das PVC an!) Zum Sprayen habe ich Plasti-Dip verwendet, es ist eine Sprühfolie, welche man nach dem Lackierne wieder rückstandslos abziehen kann.
Link zu Plati-Dip:http://www.amazon.de/gp/product/B00EKD19D0/ref=oh_details_o04_s00_i00?ie=UTF8&psc=1
Ihr legt nun die Case auf eine beliebige Seite und säubert diese mit Petrolium. Danach nehmt ihr die Spraydose und schüttelt sie 2 minuten lang, dann besrüht ihr die Case aus ca. 15 cm vollständig (Achtung es wird mehrlagig aufgetragen) und lasst die Schicht ca. 10 Minuten trocknen, danach folgt die zweite Schicht, auch hier wieder 10 Minuten warten. Dies wird so oft wiederholt bis der gewünschte Farbton erreicht wurde (zwei Lagaen habe bei mir ausgereicht). Habt ihr nun den Farbton erreicht lasst ihr sie 1 Stunde trockenen, dann folgt die andere Seite, nach dem selben Prinzip.

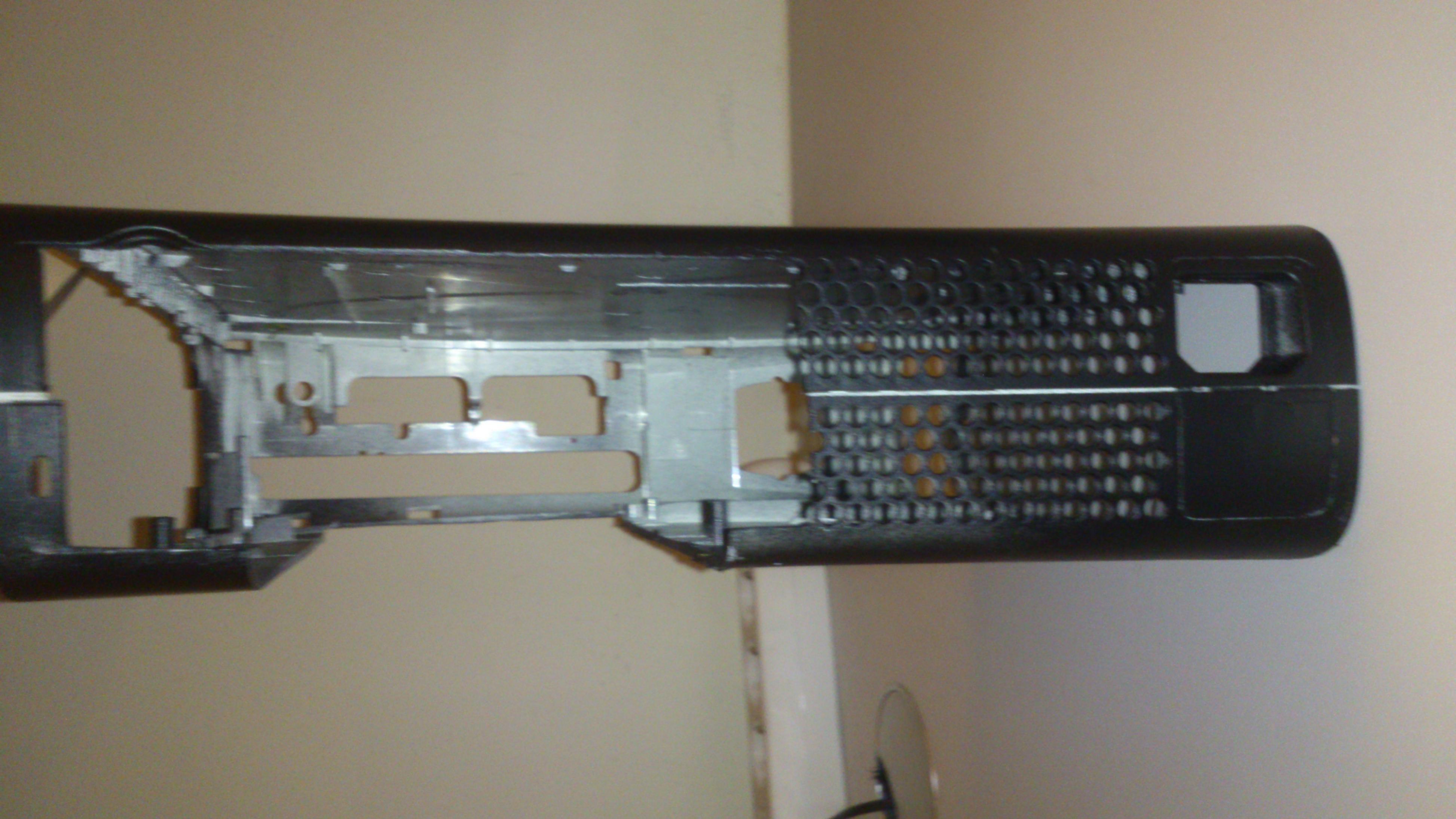

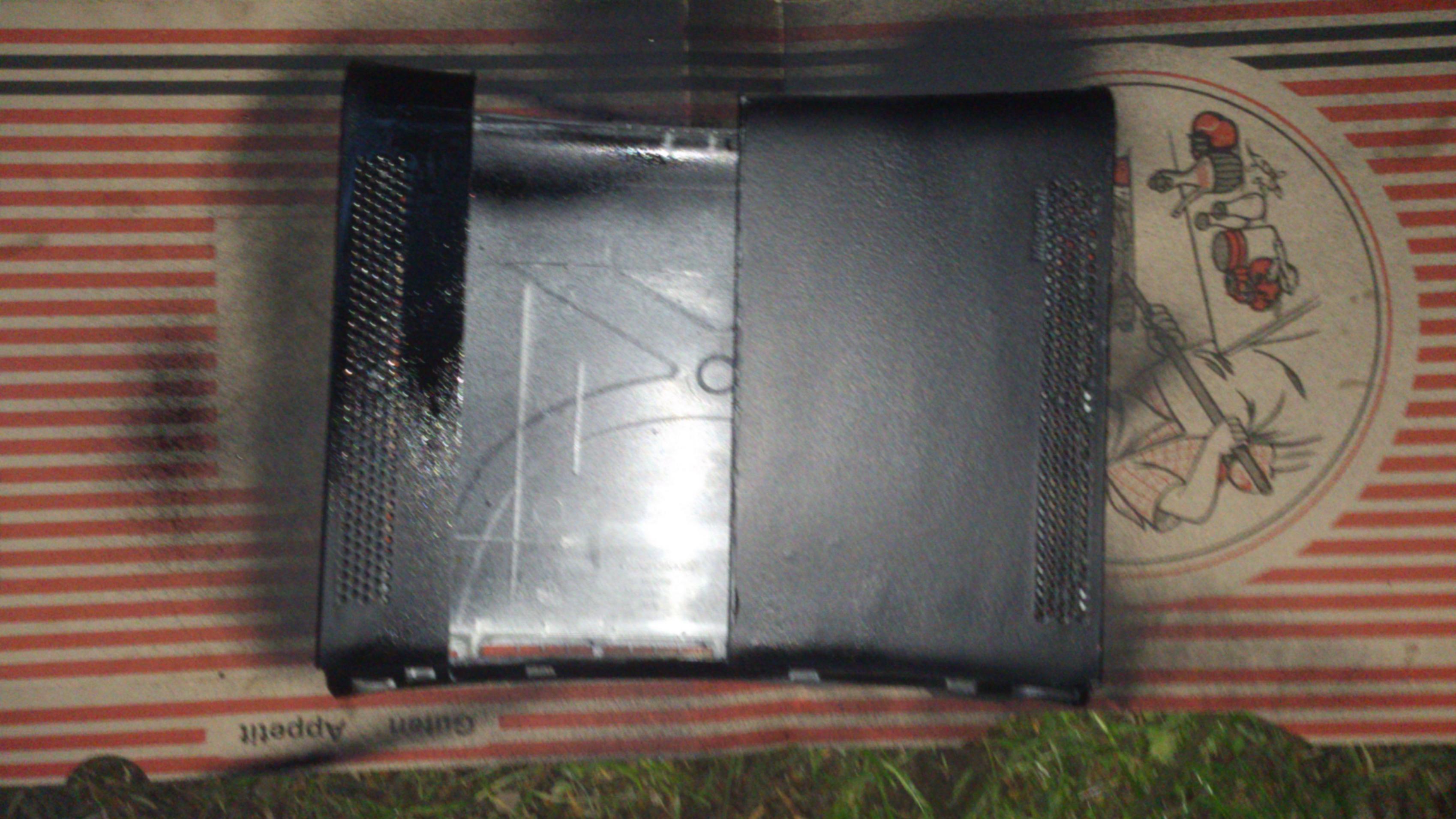

Das Ergebnis kann sich sehen lassen:
Zeitaufwand ca. 2,5 Stunden
Vorhaben:
- Grafikkarte montieren
- Gäfig von innen in weiß Lackieren
- Acrylglas einbauen
- UV LED verarbeiten
- Lüfter montage
- Netzteil einabauen (Finde moentan kein passendes, könnte wegfallen. Bitte um Vorschläge!)
- Ein/Ausschalter verdrahten/einbauen
- Sleeve-Kabel machen lassen/selber machen
EDIT: wurde ins Modding Forum umgelegt! :https://www.computerbase.de/forum/threads/case-fuer-e-gpu-aus-xbox-360.1344505/#post-15645693
MfG
BiOsFlasH
hier findet ihr eine Anleitung zum Bau einer Case aus einem XBox 360 Original Gehäuse für eine E-GPU!
ich habe mir eine E-GPU zugelegt, welche bei mir im Zimmer frei rumliegt, also entschloss ich, dass nun endlich ein Gehäuse her muss. Zuvor habe ich eine Kaputte XBox 360 Original gekauft, welche ich dann ausgenommen habe und nurnoch die Case davon übrig ist.
Mein Vorhaben habe ich somit schonmal erklärt. Gekauft habe ich einen PE4H v3.2 und eine Gainward GTX 760 Phantom, ein Netzteil von Bequit soll auch noch hinzukommen.
Hier folgt die Anleitung zum Case-Mod:
Als erstes nehmt ihr die komplette XBox und zerlegt sie in ihre Einzelteile, nehmt euch die äußere Hülle aus (PVC) und den Stahlkäfig den rest Braucht ihr nicht. Als Werkzeug braucht ihr eine Säge (beforzugt eine Laubsäge) eine Feile, Schrubb und Schlich und ein Stahlmaß (zum entgraten), eine Befestigung (Schraubstock). Wie ihr eine XBox zerlegt findet ihr hier: https://www.youtube.com/watch?v=AImqDga-UeU
1. Zunächst nehmt ihr die Grafikkarte mit dem Adapter und messt den Umfang (Höhre u. Breite) der beiden und macht in Gedanken ein Rechteck draus. Ihr rechnet nun noch in der breite 5-10mm drauf, warum seht ihr Später, die beiden Maße behaltet ihr. Diese Rechtecktecke werden hinten in das PVC-gehäuse und in den Stalkäfig der Xbox reingesägt. Ich fange mit der PVC-unterseite der XBox an hier wird das GRÖßERE Maß genommen. Ich musste den Auschnitt leider nach oben platzieren, da meine Grafikkarte mit 240mm schon recht lang ist und durch das CD-Laufwerk habe ich ein wenig mehr platz, ist zwar ungünstig geht aber nicht anders. Somit steht die Grafikkarte, wenn man die XBox senkrecht hinstellt auf dem KOPF! Habt ihr dies nun gemacht sieht es ungefähr so aus:
mit dem Stahlkäfig solltet ihr vorsichtig umgehen und an den gesägten Kanten mit einer Schlichfeile den Grat wegmachen. Hier werden die 5-10mm die zuvor raufgerechnet worden abgezogen, als Bezugskante dient bei mir die rechte Kante des Stahlkäfigs. Zum Schutz der Elektronik solltet ihr Kantenschutz an den gesägten Kanten verwenden!
Es sieht dann so aus:
mit dem Kantenschutz sieht es dann so aus:
wie ihr nun auf dem vorherigen Bildern sehen könnt ist der Stahlkäfig kleiner nach links Bemaßt als die PVC Hülle dies hat den Grund, dass ich dort breiteren Kantenschutz verwende um Stöße abzufangen und Leitungen langzuführen. Da mir Aktuell breiter Kantenschutz fehltn ist dieder an den beiden Seiten noch nicht Angebracht.
2. Nun bleibt uns noch der "Deckel" der XBox. Ihr müsst nun gucken, wie hoch euere Grafikkarte ist, auch hier übtertrifft meine Graka die Maße (110mm) und ich bekomme ohne weiteres die Grafikkarte nicht in die XBox was für mich heisst, dass ich die Oberfläche aufsägen muss. Die Maße findet ihr nicht unbedigt auf der Herstellerseite aber sie sind meist bei Alternate.com gelistet. Es geht hier am einfachsten mit einer Laubsäge. Auch hier habe ich wieder mehr Platz an den Kanten gelassen, damit dort Kanteschutz hinkommt. Es werden auch hier wieder die Kanten mit einem Stahlmaß entgratet. Nach diesem Arbeitsschritt habe ich das zuvor gemssene Rechteck hinten in der XBox.
Es schaut dann etwa so aus:
Mit der offenen Oberfläche schauts so aus:
!!! Die Grafikkarte liegt in dem Bild nur lose in der Case um die Aussparungen beurteilen zu können. Bis zu diesem Schritt wurde die Graka noch nicht befestigt und aufgebockt!!!
Das sollte man mit ein bischen Hangeschick und Zeit hinbekommen.
Als grobe Zeit gebe ich den Wert 2h bis zu diesem Schritt vor.
Somit habt ihr schon eine grobe Case in dem die Graka arbeiten kann. Die Befestigung und das Feintunig wird auch folgen.
Der Plan ist, dort noch ein Netzteil einzubauen, welches über einen weiteren Schalter ein bzw. ausgeschaltet wird, Acrylglas zu verbauen und die Case noch umzulackieren in grau oder schwarz, damit dort auch die Luft gut zirkulieren kann 2 Lüfter einzubauen, für's tragen einen Griff montieren und für den nachtbetrieb LED-Streifen. Deswiteren lasse ich mir noch PCI-E Stromkabel anfertigen, welche "Gesleeved" sind, auch hier wieder für eine schönere Optik.
Lackierung
So diese Woche bin ich nun dazu gekommen die Case zu lackieren in der Farbe schwarz matt.
ich bin wiefolgt vorgegagen:
1. Alles aus der Case herausnehmen und beiseite legen. Danach habt ihr nurnoch das Kunstoffgehäuse.
Zur Vorbereitung braucht ihr als erstes eine Unterlage damit der Untergrund nicht eingesaut wird, bevorzug ist Pappe, zum säubern der Oberfläche Petrolium (Spiritus tust's auch aber achtung nicht zu viel nehmen! Spiritus greift das PVC an!) Zum Sprayen habe ich Plasti-Dip verwendet, es ist eine Sprühfolie, welche man nach dem Lackierne wieder rückstandslos abziehen kann.
Link zu Plati-Dip:http://www.amazon.de/gp/product/B00EKD19D0/ref=oh_details_o04_s00_i00?ie=UTF8&psc=1
Ihr legt nun die Case auf eine beliebige Seite und säubert diese mit Petrolium. Danach nehmt ihr die Spraydose und schüttelt sie 2 minuten lang, dann besrüht ihr die Case aus ca. 15 cm vollständig (Achtung es wird mehrlagig aufgetragen) und lasst die Schicht ca. 10 Minuten trocknen, danach folgt die zweite Schicht, auch hier wieder 10 Minuten warten. Dies wird so oft wiederholt bis der gewünschte Farbton erreicht wurde (zwei Lagaen habe bei mir ausgereicht). Habt ihr nun den Farbton erreicht lasst ihr sie 1 Stunde trockenen, dann folgt die andere Seite, nach dem selben Prinzip.
Das Ergebnis kann sich sehen lassen:
Zeitaufwand ca. 2,5 Stunden
Vorhaben:
- Grafikkarte montieren
- Gäfig von innen in weiß Lackieren
- Acrylglas einbauen
- UV LED verarbeiten
- Lüfter montage
- Netzteil einabauen (Finde moentan kein passendes, könnte wegfallen. Bitte um Vorschläge!)
- Ein/Ausschalter verdrahten/einbauen
- Sleeve-Kabel machen lassen/selber machen
EDIT: wurde ins Modding Forum umgelegt! :https://www.computerbase.de/forum/threads/case-fuer-e-gpu-aus-xbox-360.1344505/#post-15645693
MfG
BiOsFlasH
