Moin moin,
Nachdem ich hier im Forum Mal wieder reichlich unsinnige Fragen gestellt habe, möchte ich euch heute die Früchte meiner Arbeit präsentieren. Ich habe vor einer ganzen weile eine defekte XBox Classic ohne Zubehör für 10 Franken geschossen und wollte mich etwas im Bereich Case Modding austoben.
Einsatzzweck für das Teil ist eine regelmässig stattfindende LAN-Party bei einem Freund, auf der ausschliesslich Call of Duty 2 gespielt wird. Ausserdem wollte ich schon lange wieder eine AMD APU ausprobieren und dachte mir das würde doch ganz gut passen. Seit der breiten Verfügbarkeit von 3D Druckern muss ich mir auch nicht mehr so viele Gedanken um Passformen machen.
Komponenten:
AMD Ryzen 7 8700G
Gigabyte B650I AX (AM5, B650, Mini ITX)
Kingston Fury Beast (2 x 16GB, 5600 MHz, DDR5)
be quiet! TFX Power 3 (300W)
HD Plex GaN 250W
XBox Classic Case
Ich weiss, ich weiss ich bin 10 Jahre zu spät dran damit, aber neue Hardware ist ja nun etwas kompakter und leistungsfähiger als noch vor 5 Jahren.

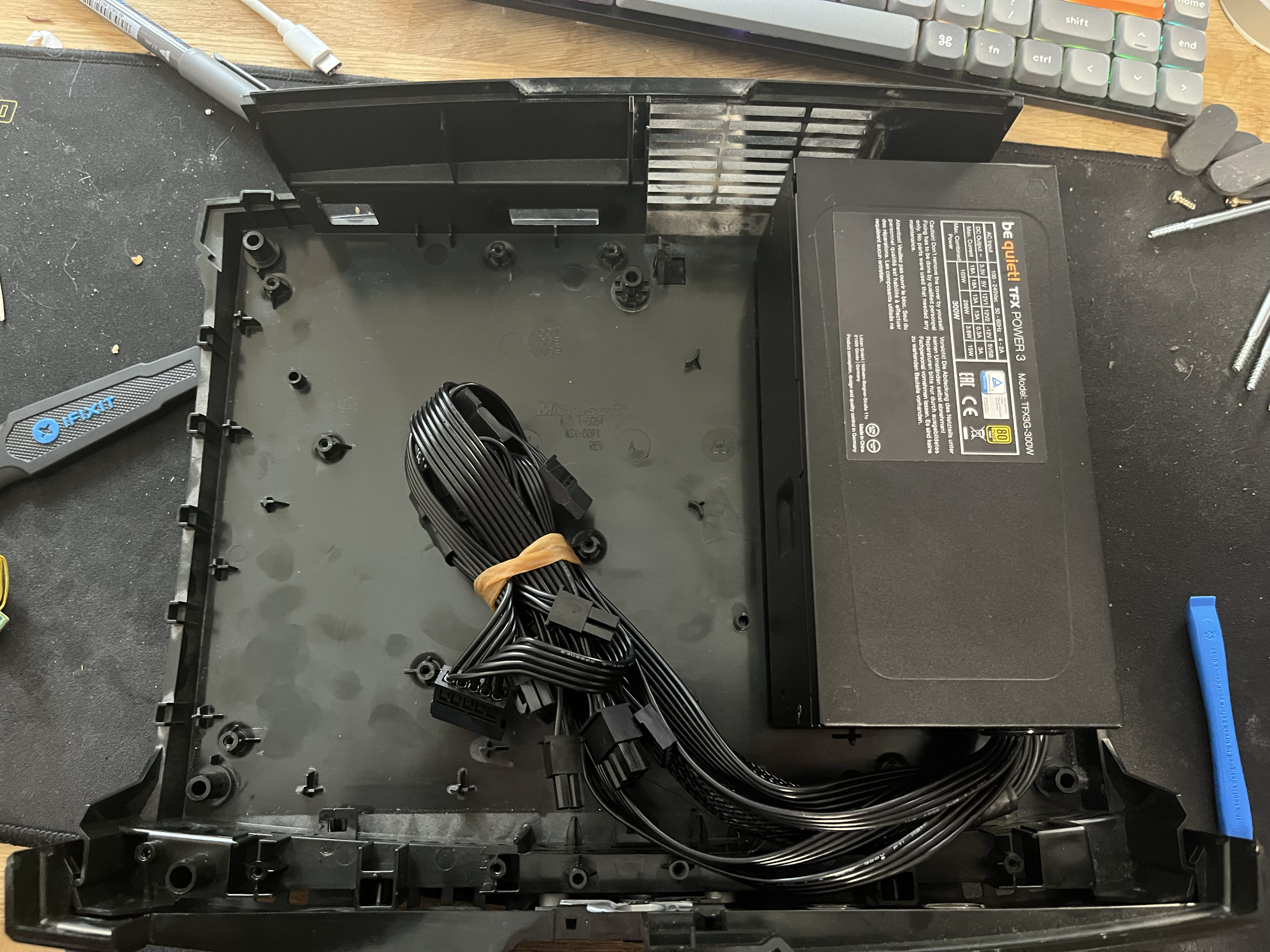

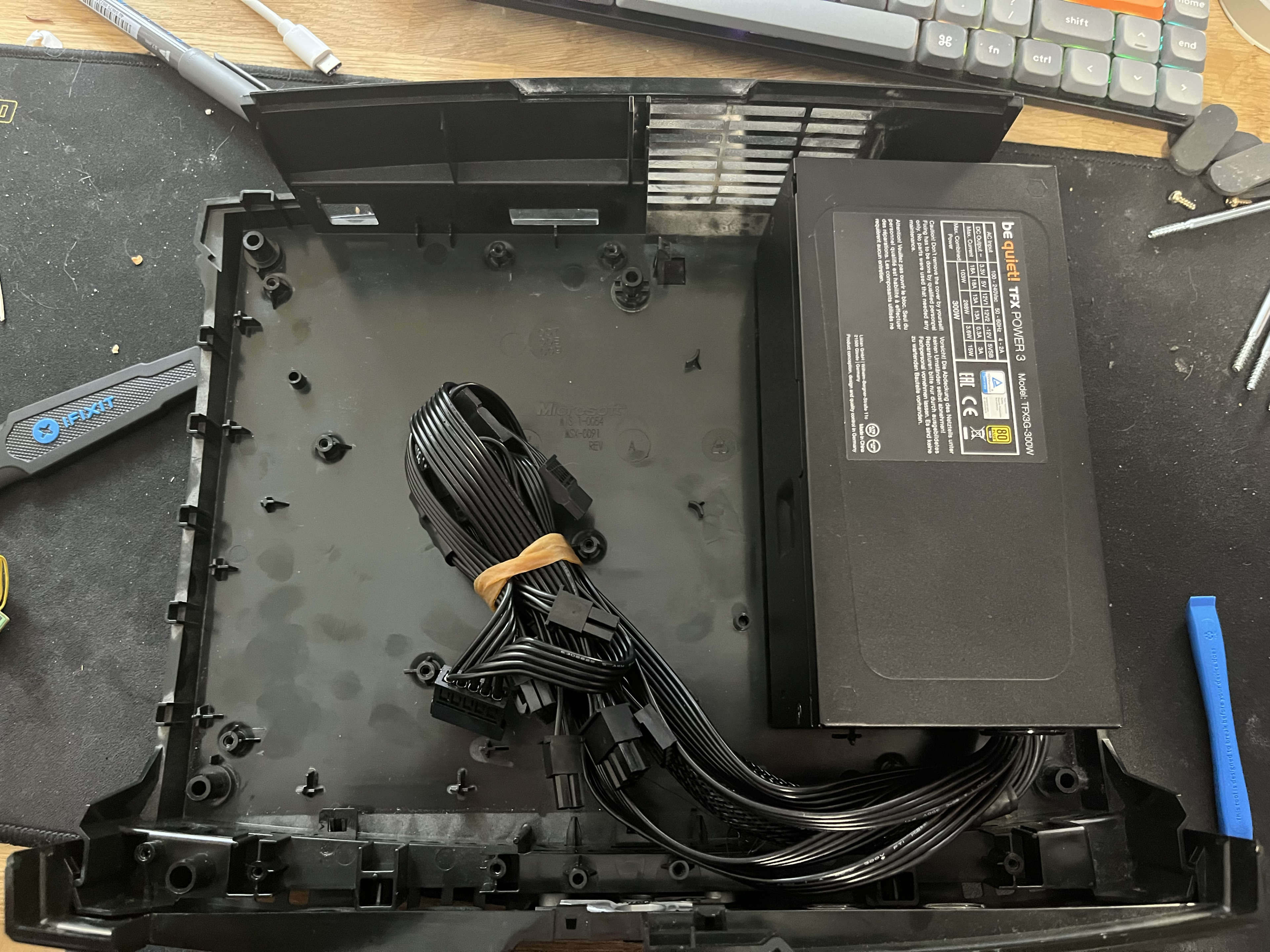

Das be quiet! TFX 3 ist eigentlich ziemlich genial, aber der 70mm Lüfter, der in dieser Konfiguration nach unten zeigt, war dann doch doof. Was ich zu diesem Zeitpunkt noch nicht wusste, ist, dass ich auch ein riesiges Problem mit den Front-USB Anschlüssen bekommen hätte.

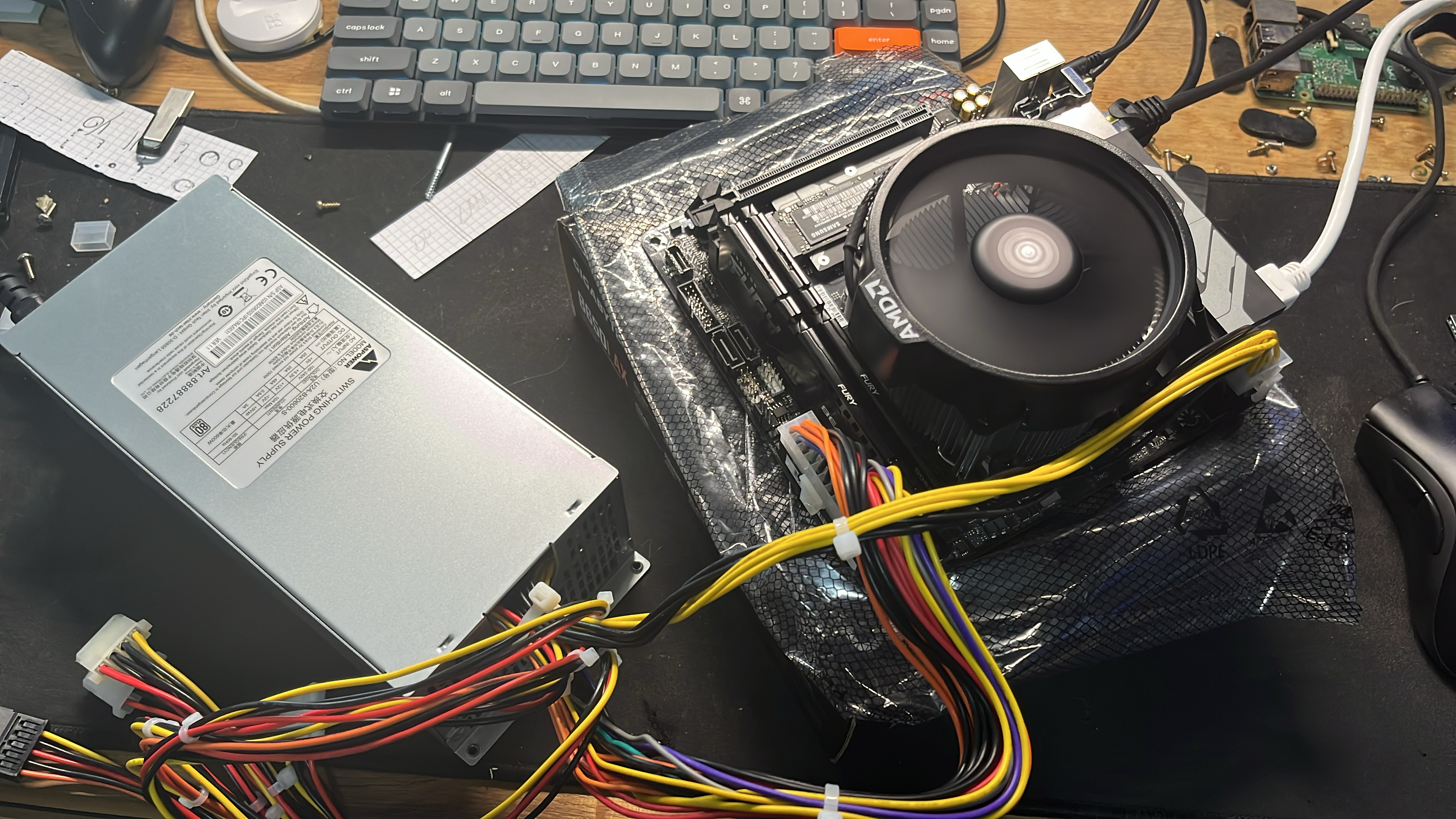

Aber First Things First - nachdem alles da war hab ich es natürlich erstmal alles zusammengebaut und eingeschaltet.
Lüfter dreht, Lichter blinken, Bildschirm düster wie ein Kohlenkeller. Ein BIOS zu flashen, ohne das der Eimer ein Bild ausgibt ist recht stressig, aber Gigabyte hat dafür gesorgt, dass es geht. Macht die Sache nicht besser und ich verstehe bis heute nicht was da los war, denn selbst nach dem Flash des BIOS auf die letzte Version, hatte ich kein Bild.

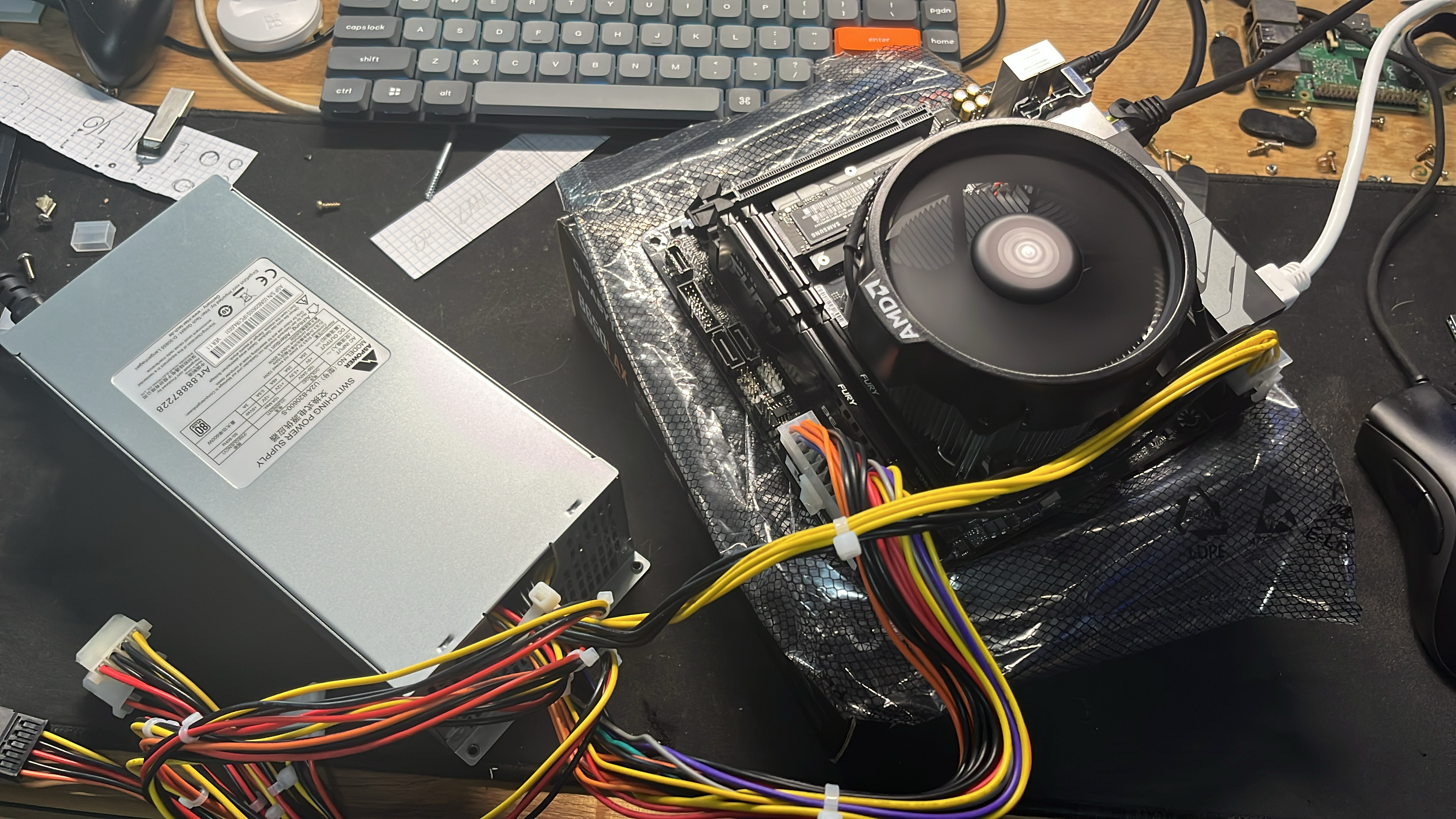

Mein Hardware-Haufen ist gross genug um mehrere Netzteile zu beinhalten. Also habe ich ein 600W Netzteil dran geklemmt und…Bingo. Ich habe keine Ahnung warum ich mit dem be quiet! Netzteil zwar booten, aber kein Bild erzeugen kann. Für den Moment dann Windows 10, Discord und Cod2 draufgeworfen und ein wenig BIOS Spielerei für Expo und Takt. Läuft, weiter im Text.

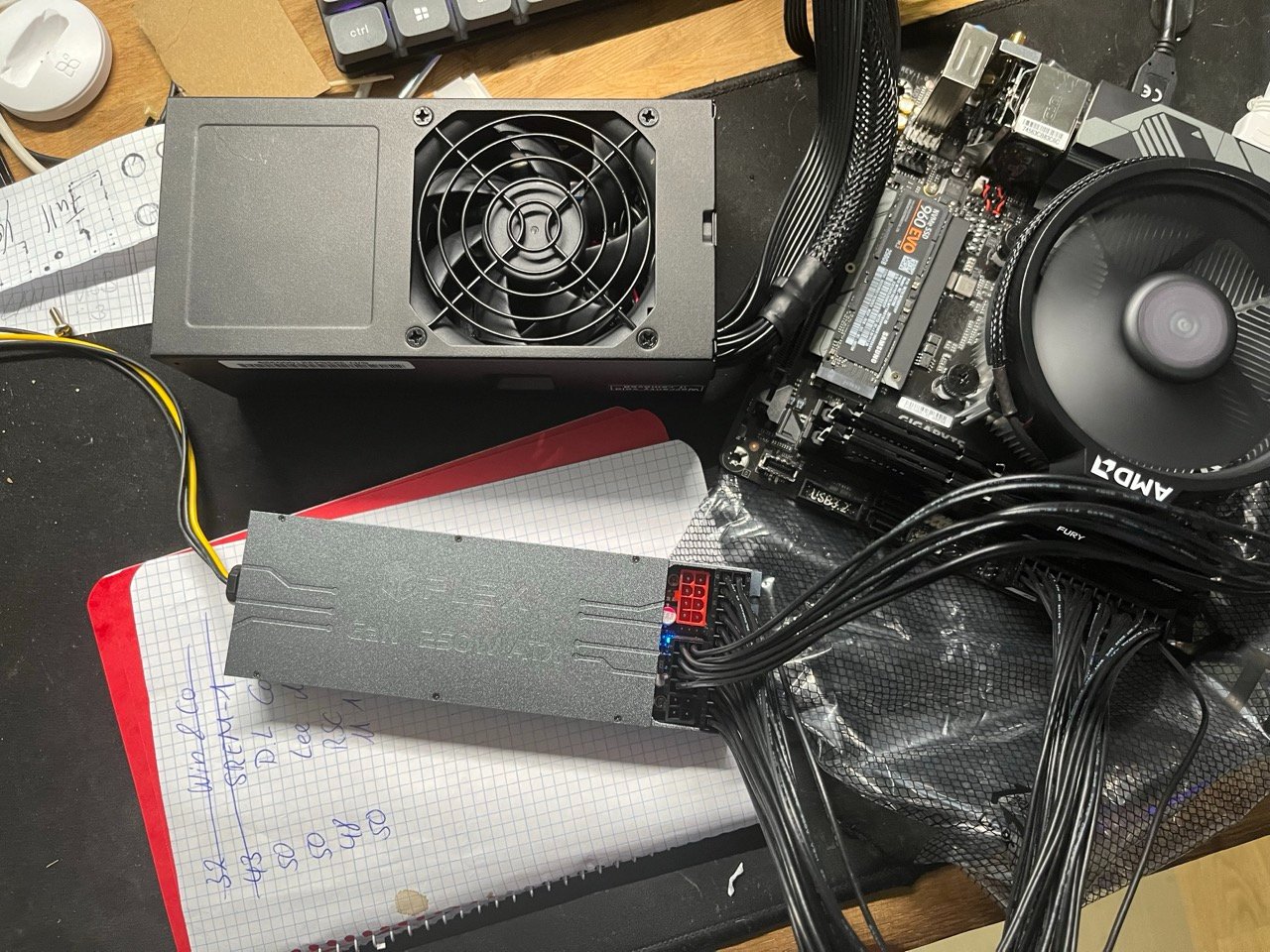

Das Paket von HD Plex kam per FedEx und das sogar zügiger als Digitec den CPU Kühler versenden kann. Da frage ich mich wirklich manchmal, warum ich da bestellen sollte, wenn ich genauso gut in China für den halben Preis bestellen und ebenfalls 3 Wochen warten kann. Auf HD Plex bin ich gestolpert nachdem ich hier im Forum ein paar doofe Fragen gestellt und nach kompakten Netzteilen gesucht habe.

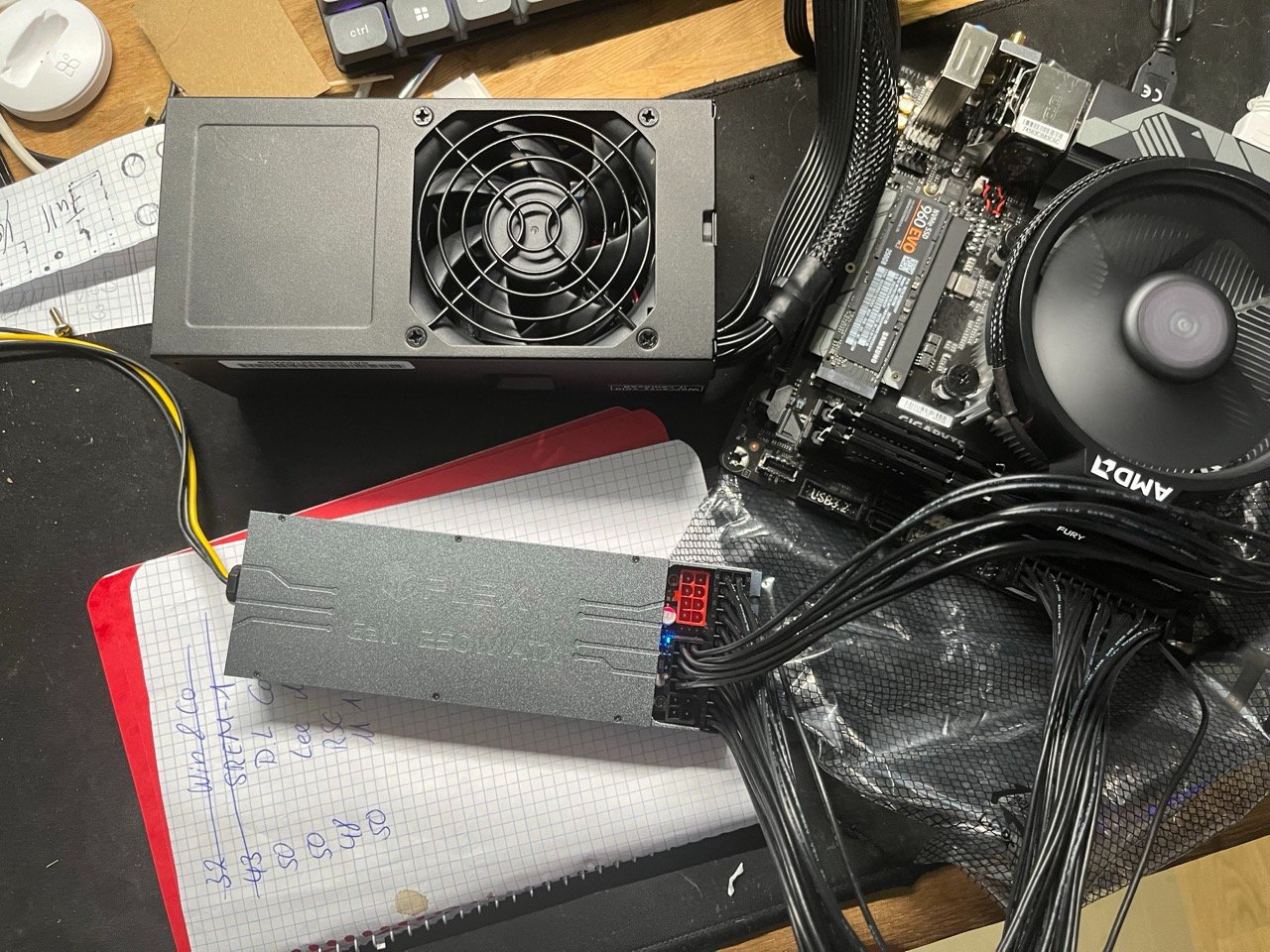

Wenn man Mal vergleicht wie massiv dieses SFX 3 im Vergleich aussieht. Echt der Wahnsinn. Nach meinem kleinen Intermezzo mit der fehlenden Bildausgabe bei einem 300W Netzteil war ich natürlich etwas gespannt, ob dieses winzige 250W Netzteil überhaupt ausreicht, um die Kiste zu booten.
Stellt sich heraus: EASY! Erster Versuch und Windows erscheint fröhlich auf dem Schirm. Spannenderweise hat das SFX 3 nur einen 4 PIN CPU Anschluss und das HD Plex volle 8 PINs - vielleicht liegt es daran, auch wenn im Handbuch etwas anderes steht.

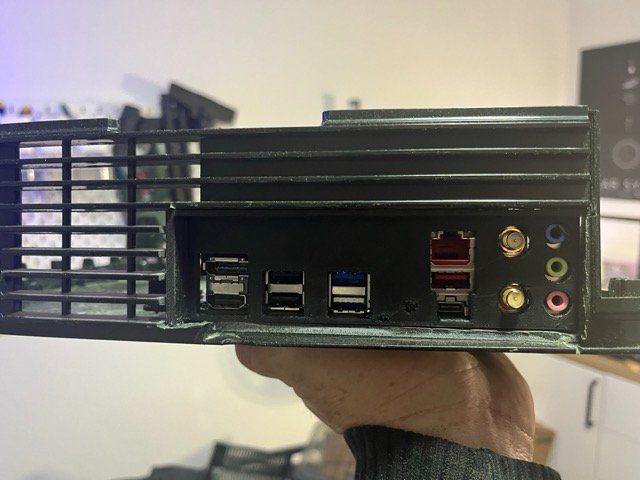

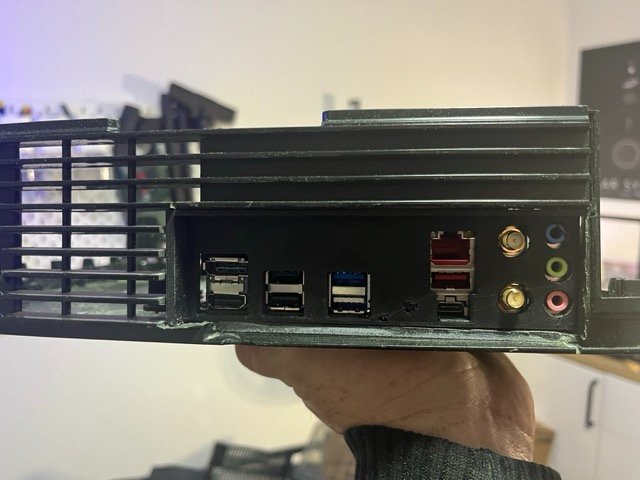

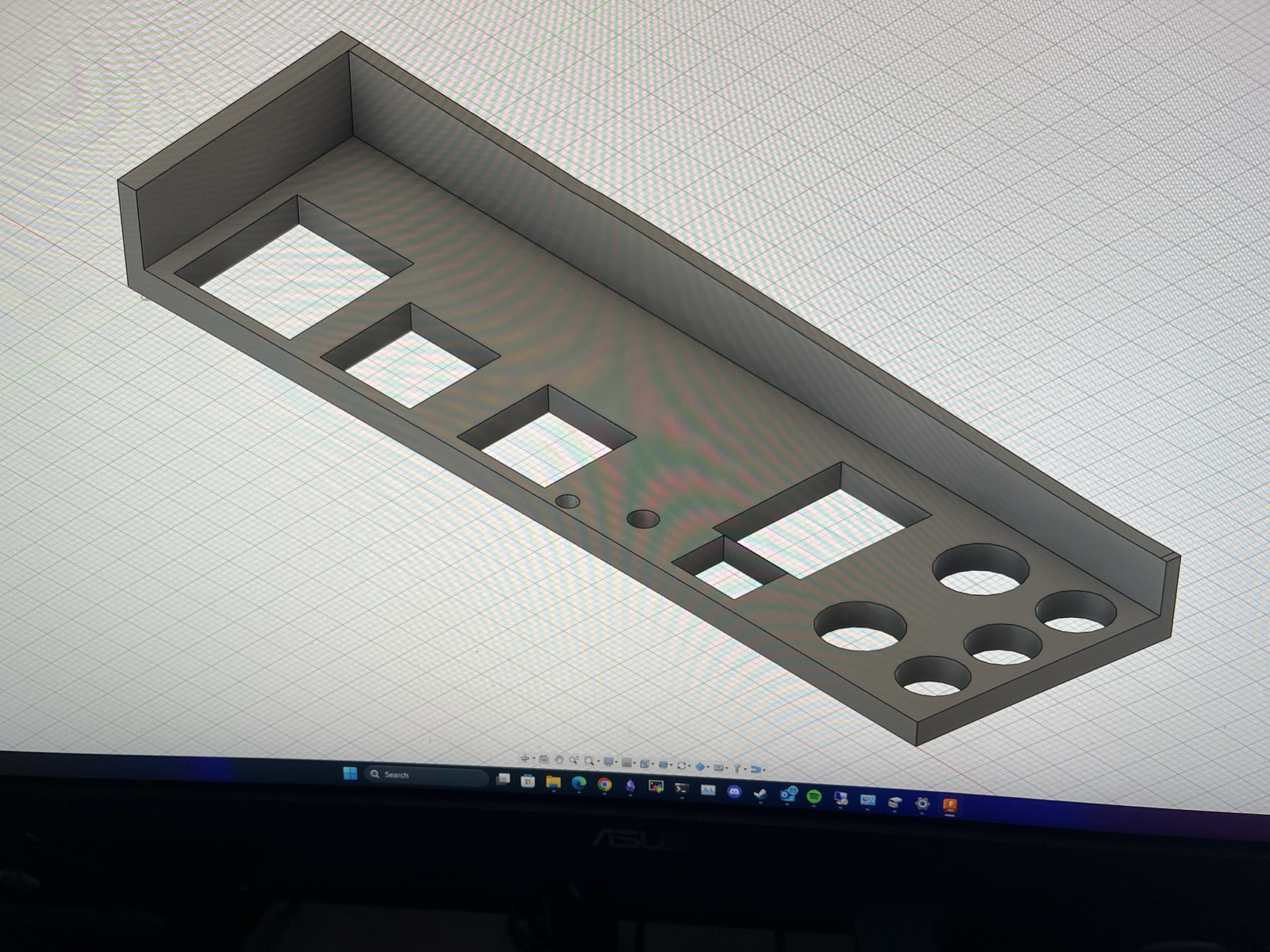

Ein paar Runden auf dem 3D Drucker, PETG Filament und sehr sehr viel feilen passt dann auch die neue Rückblende. Hier das Modell:
Bis die Lieferung mit dem Epoxidharz kommt, habe ich alles mit Heisskleber provisorisch festgepappt. Gefällt mir kein Stück und wird vernünftig verklebt und geschliffen, bis man nichts mehr sieht. Auch die kleinen Lücken hinten werde ich schön wieder aufbauen.
Netzteil-Positionierung ist wirklich ein Thema. Wenn man kein Front I/O setzt und noch kein einziges Kabel drin ist, sieht es einfach aus, aber inzwischen sind auch die Halterungen für die neuen USB Anschlüsse fertig und nunja mit dem TFX3 wäre das im Leben nichts geworden. Es passt alles mehr oder minder. Es braucht Kompromisse. So habe ich beispielsweise das Netzteil auf der Seite liegend montiert, weil es sonst Kontakt zum Mainboard hätte und in der Position in er das nicht hätte mit dem eigenen Stromanschluss kollidiert.

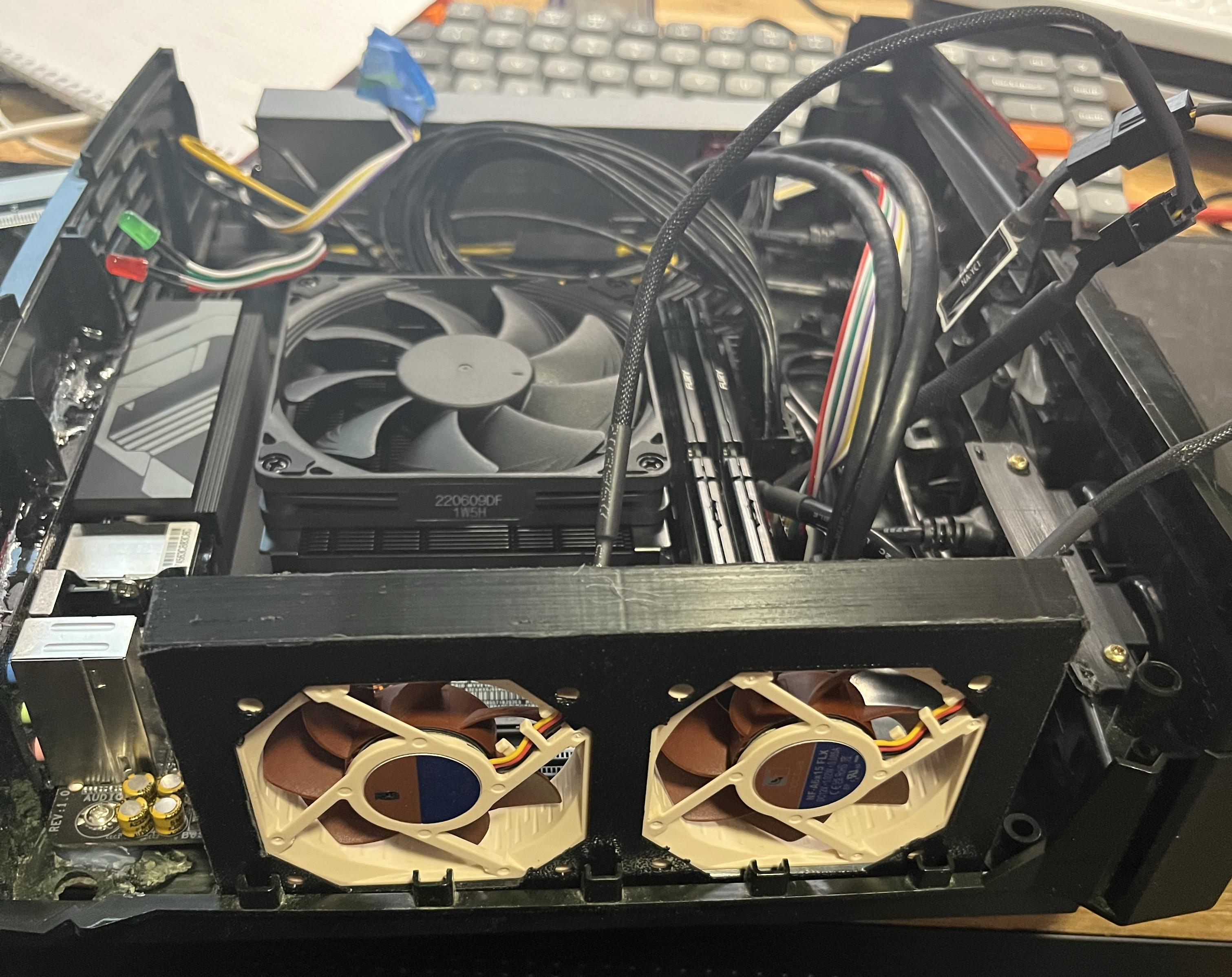

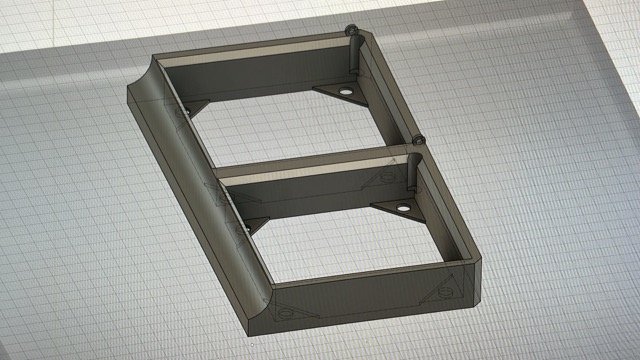

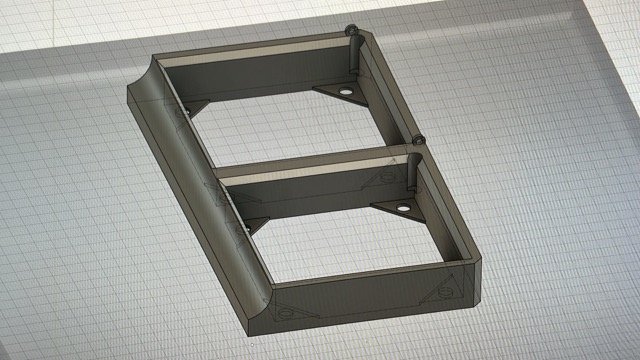

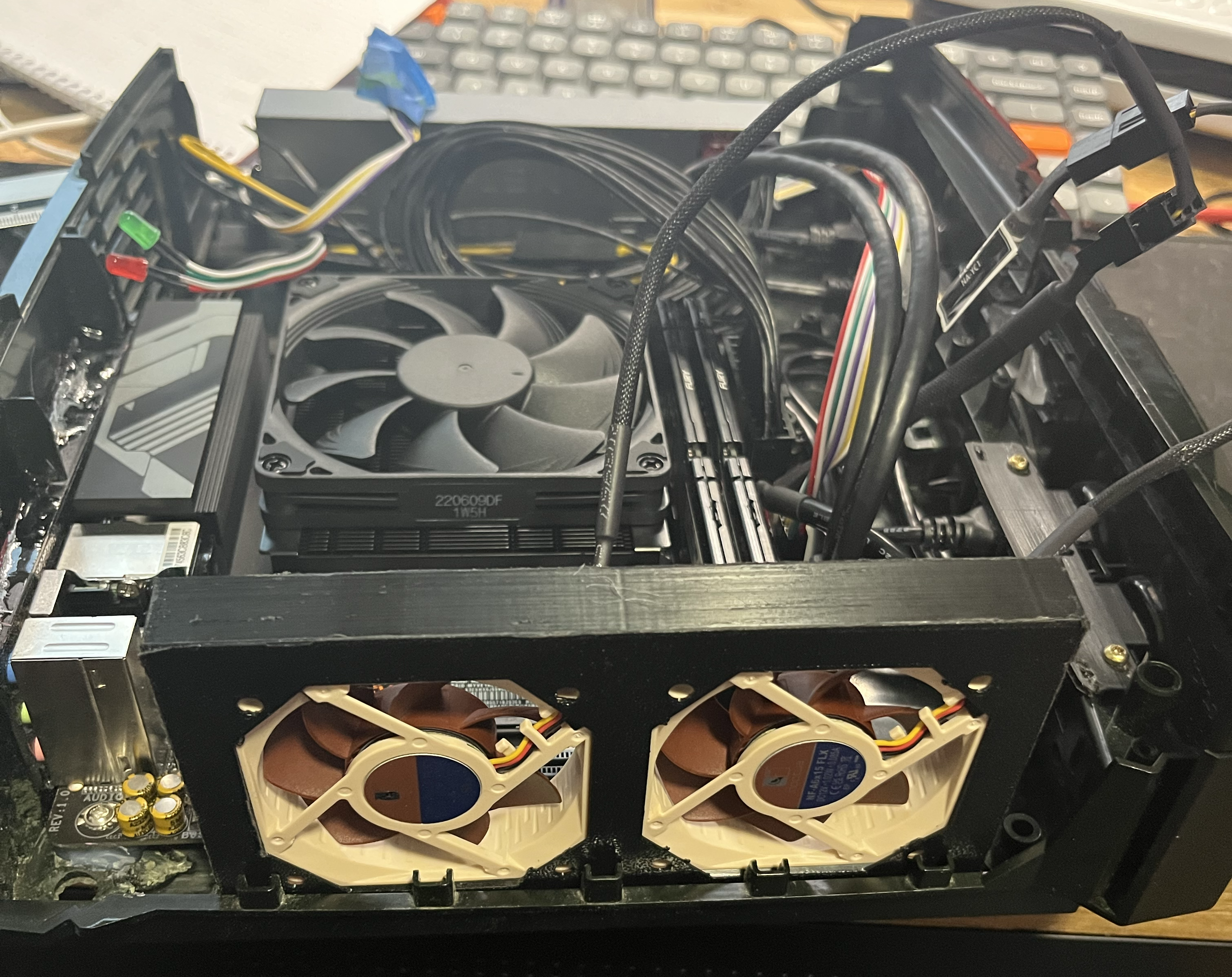

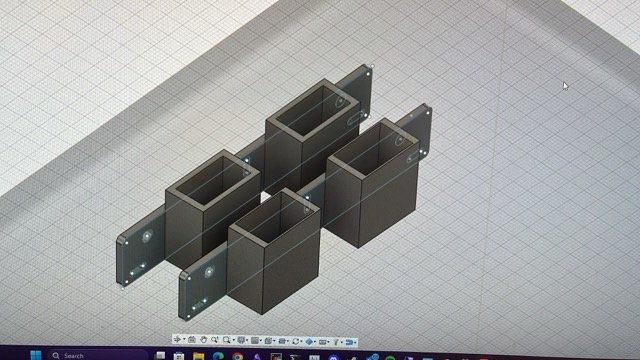

Die Halterung für die Lüfter natürlich auch aus dem Drucker. Das Mainboard sitzt minimal schief und daher brauchte es zwei Versionen der Halterung. Hier die finale:

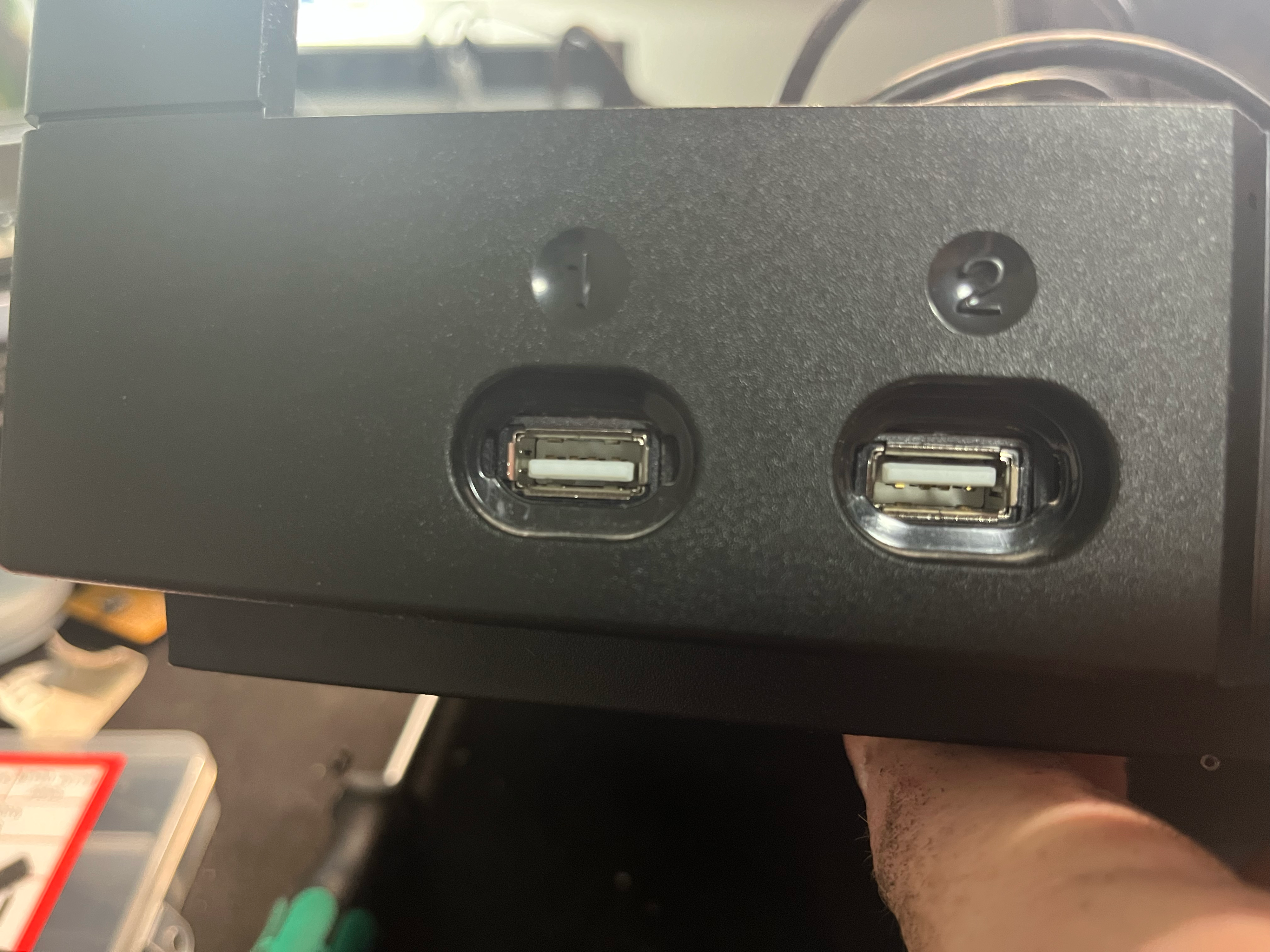

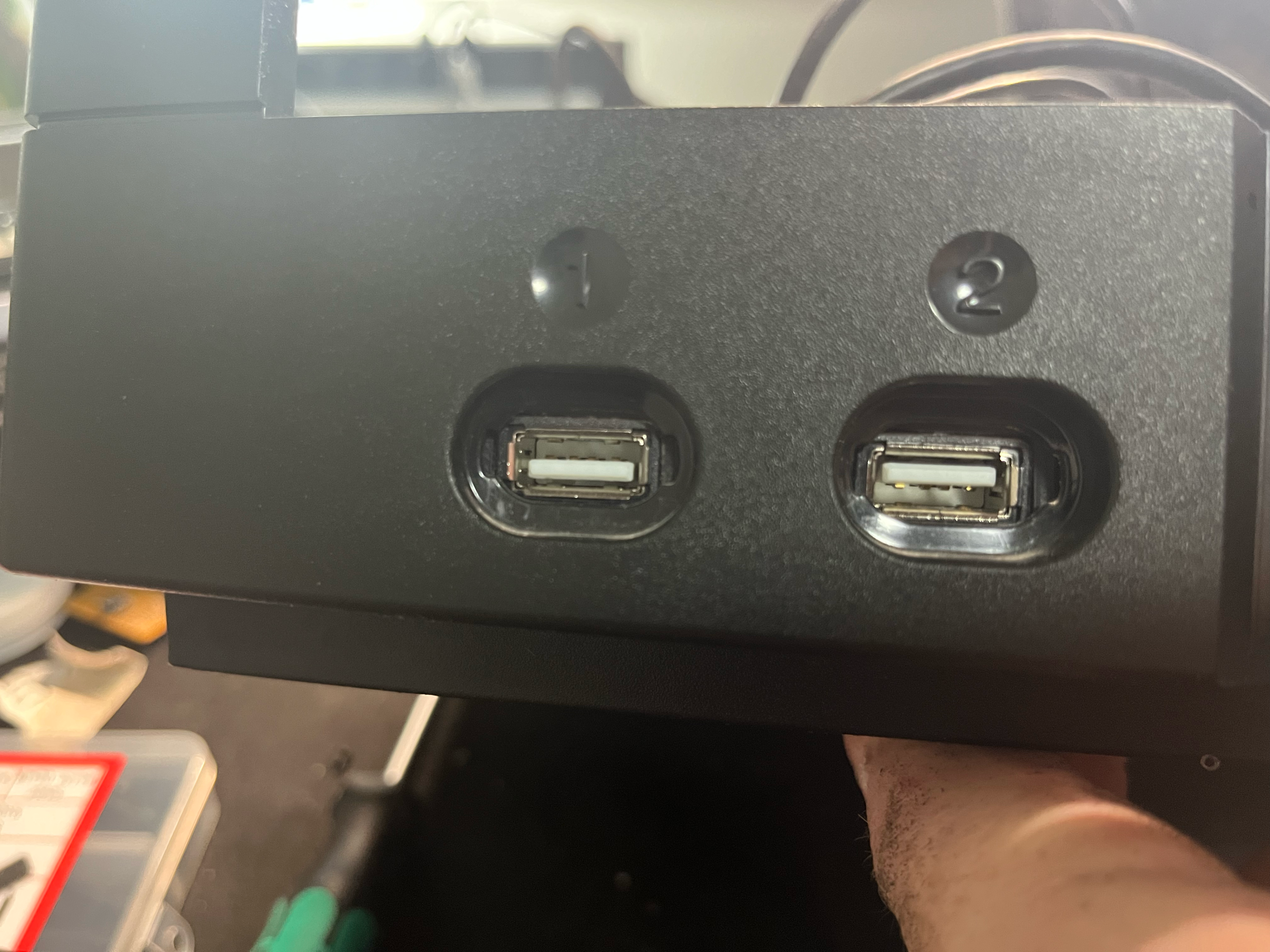

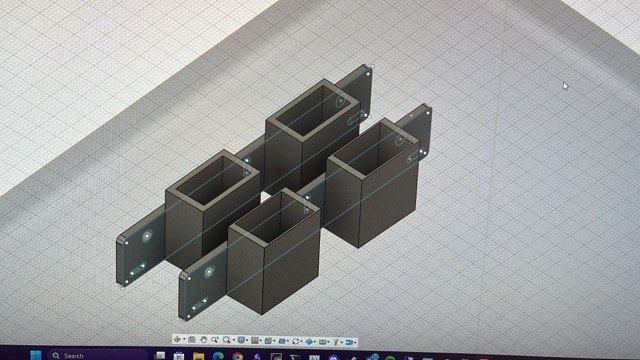

Ich bin echt zufrieden damit wie die USB Anschlüsse sitzen. Habe die ganze Klemme inkl. Führungsschlitzen nachgebaut und dann entsprechend der Abmessungen der jeweiligen USB Anschlüsse angepasst. Vielleicht jeweils noch einen kleinen Abstandshalter drunter, aber das ist wirklich Kür.
Jetzt fehlte natürlich noch eine Sache...Ich würde die XBox gerne weiterhin mit den normalen Knöpfen anschalten und rebooten können. Dummerweise hat mein Versuch den Anschluss der alten Platine mit einem ungeeigneten Lötkolben auszubauen die Platine nicht besser gemacht. Vorher war sie auch etwas unkooperativ beim durchmessen der Anschlüsse, aber jetzt war sie wirklich im Eimer.

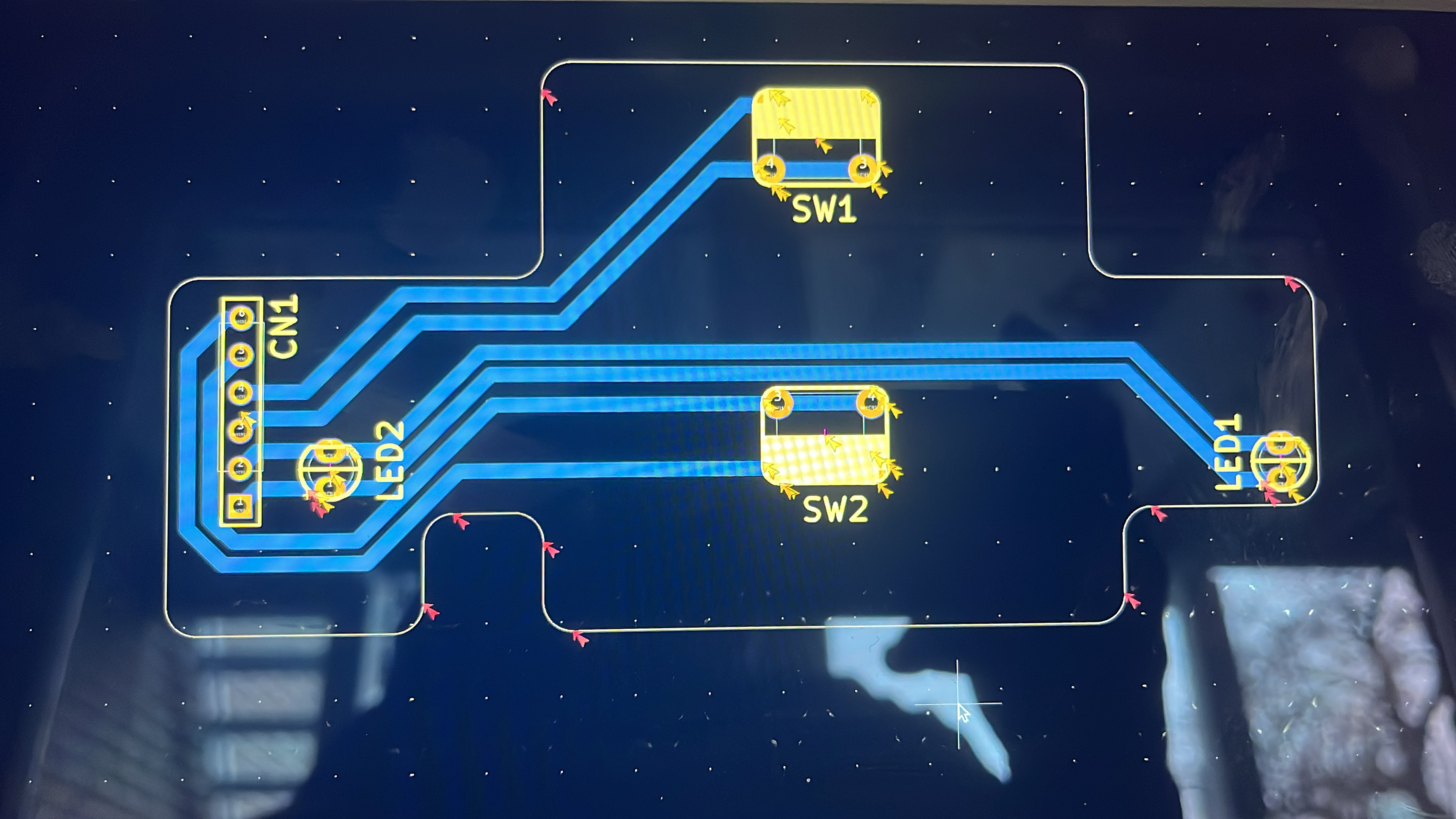

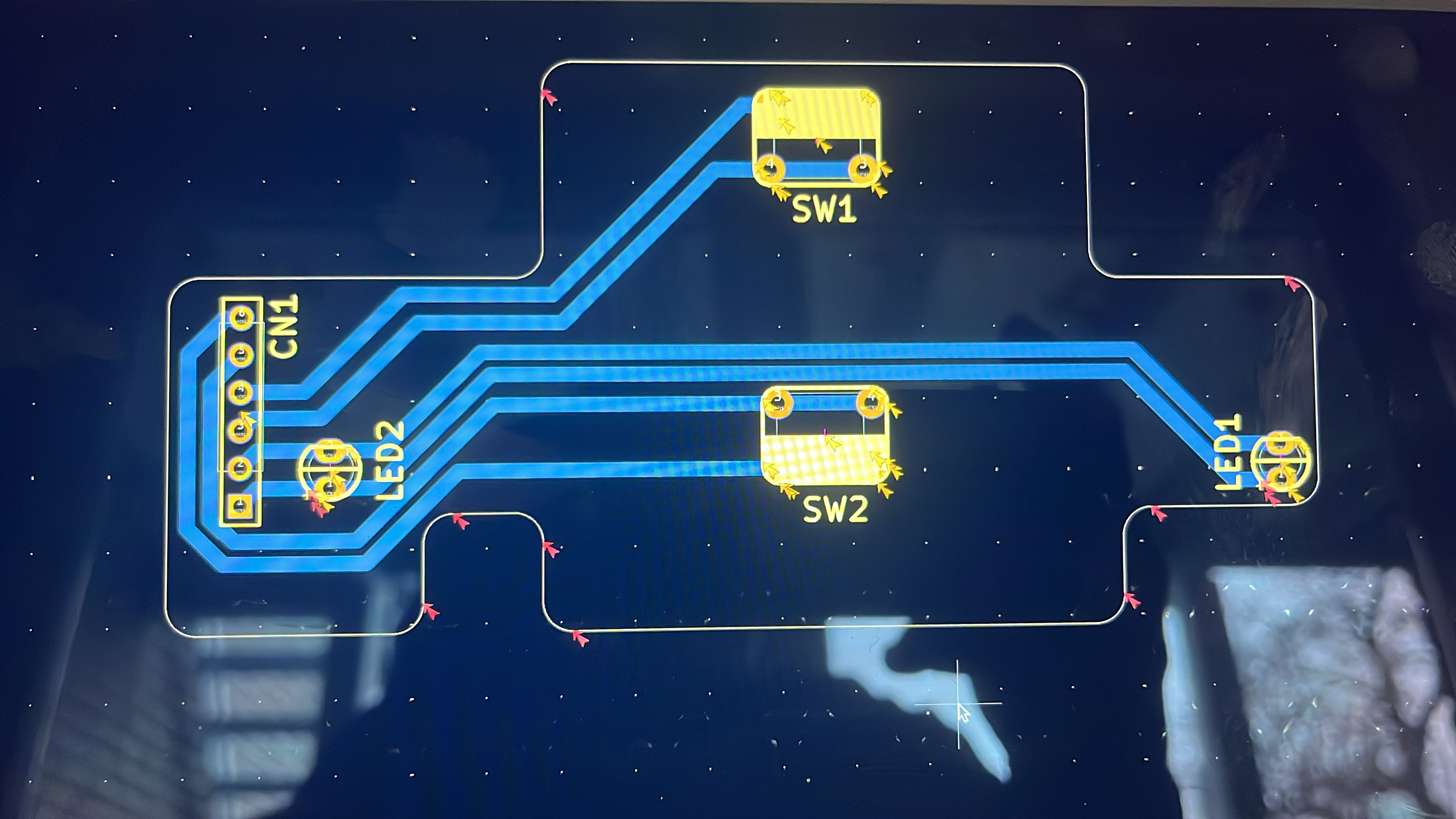

Da wir hier auf CB und nicht auf YouTube sind gibt es kein Shoutout an einen PCB Hersteller, aber ich habe mich über Weihnachten ein wenig mit KiCAD beschäftigt, bin dran verzweifelt, habe meine halbfertige Arbeit auf Fiverr gestellt, eine fertige Arbeit zurück- und zwei Wochen später ein Lieferung aus China bekommen.

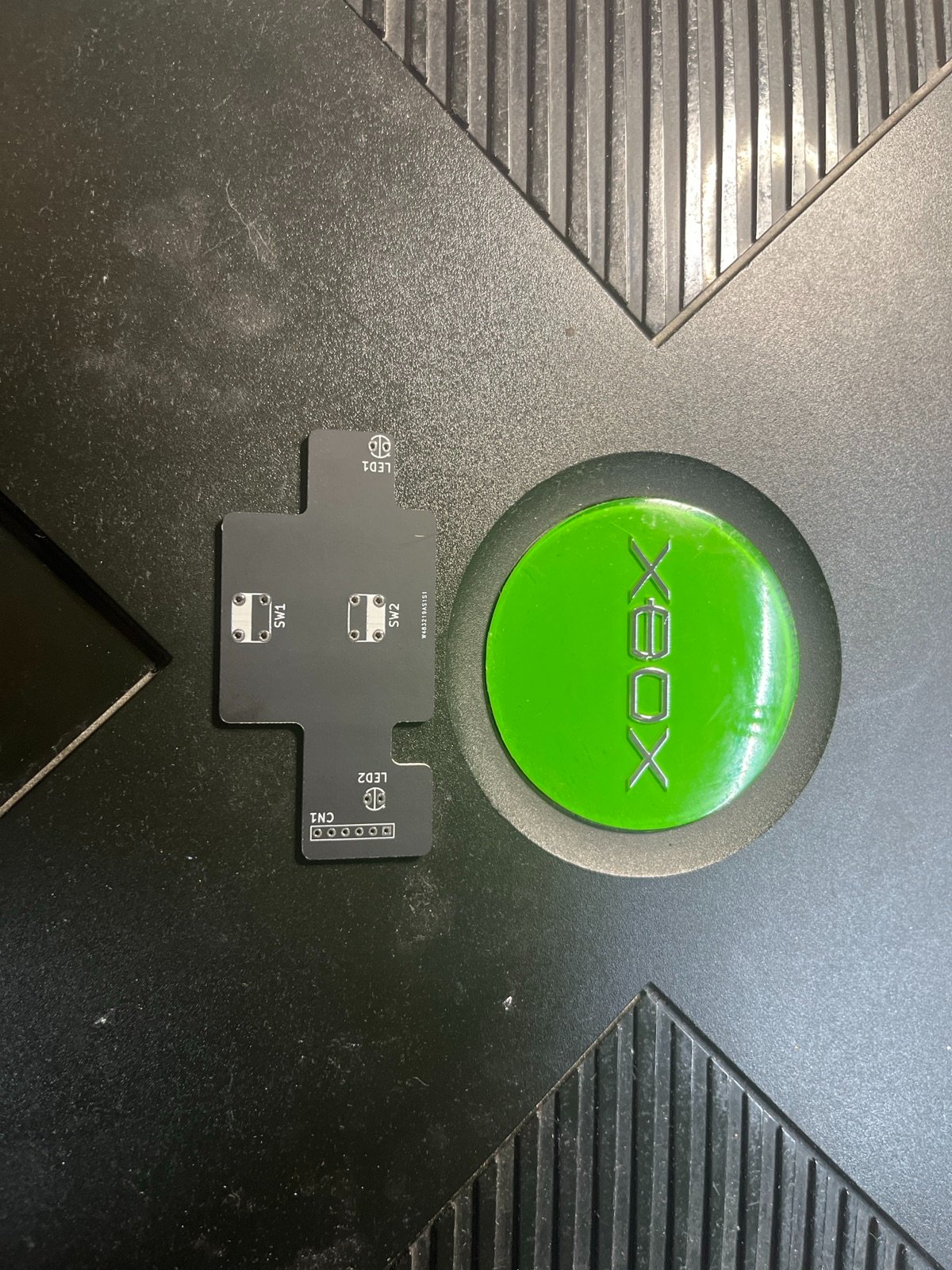

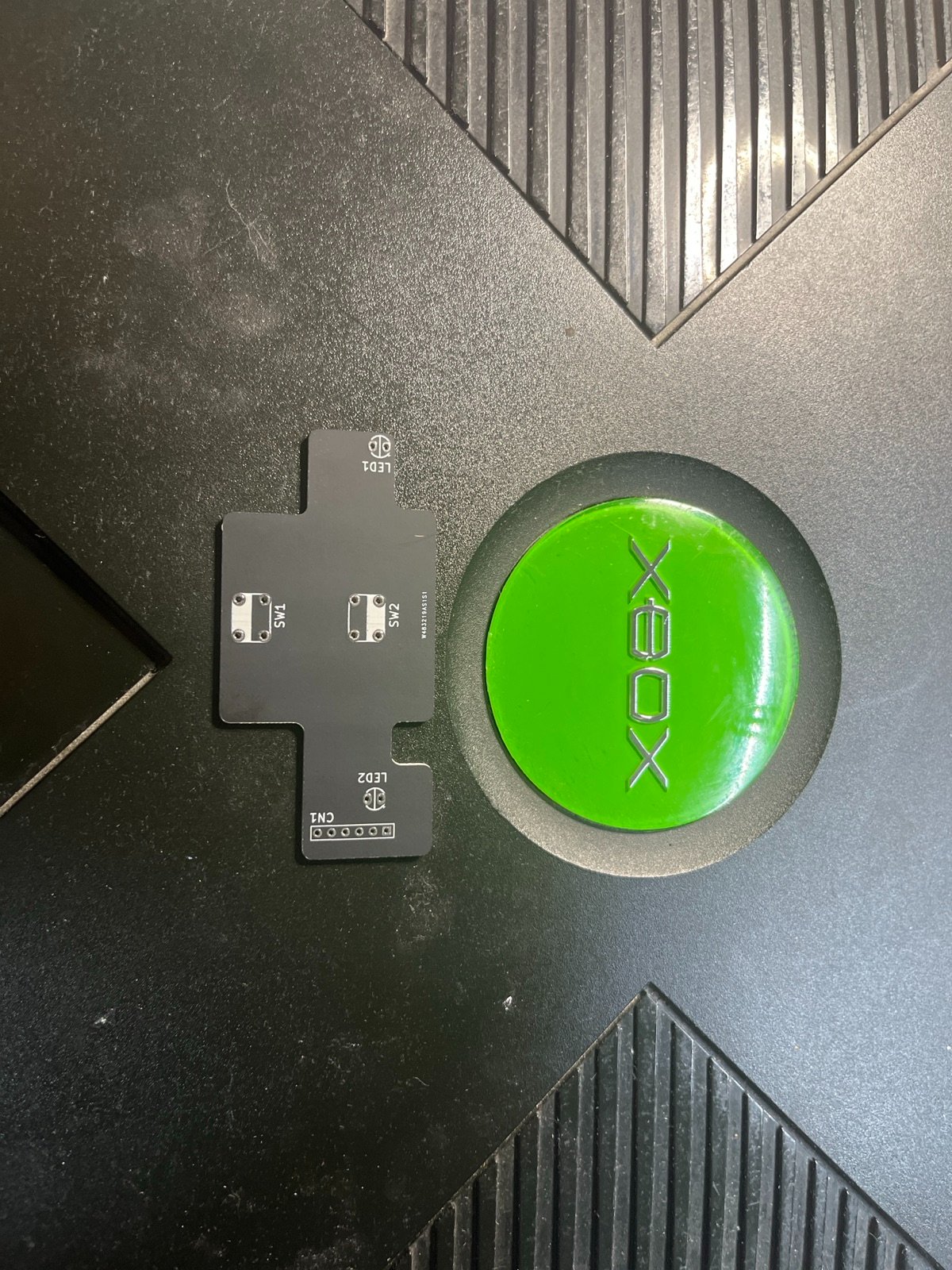

Es ist halt ein maximal simples PCB. 2 Schalter, 2 LEDs in Reihe. Ich war nur zu doof die Masse jeweils auf verschiedene Pins zu legen. KiCAD wollte es nicht. However, meine unglaublich Löt-Skills behalte ich Mal für mich, allerdings hätte ich noch 4 solche Platinen, falls jemand Interesse hat.

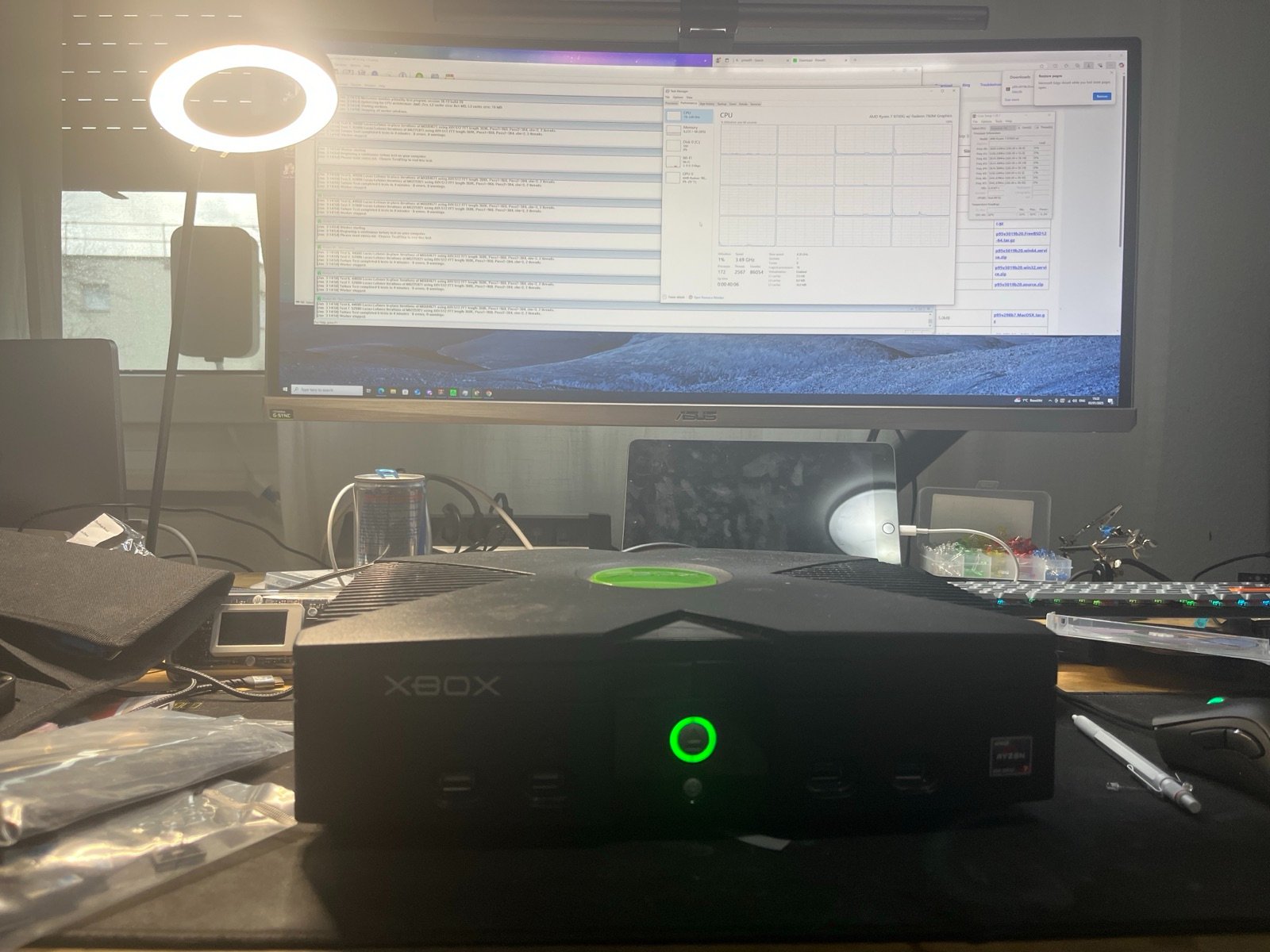

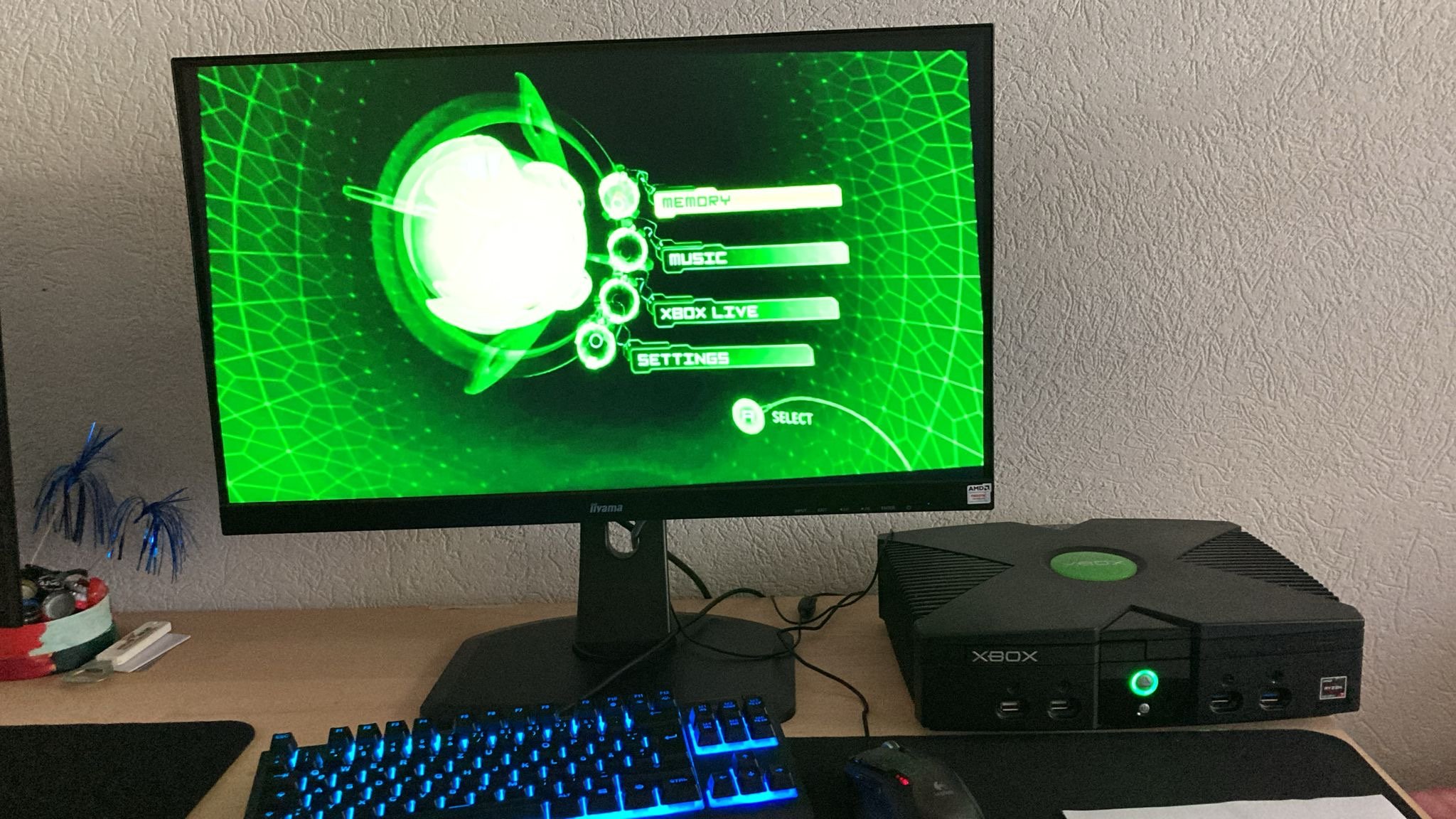

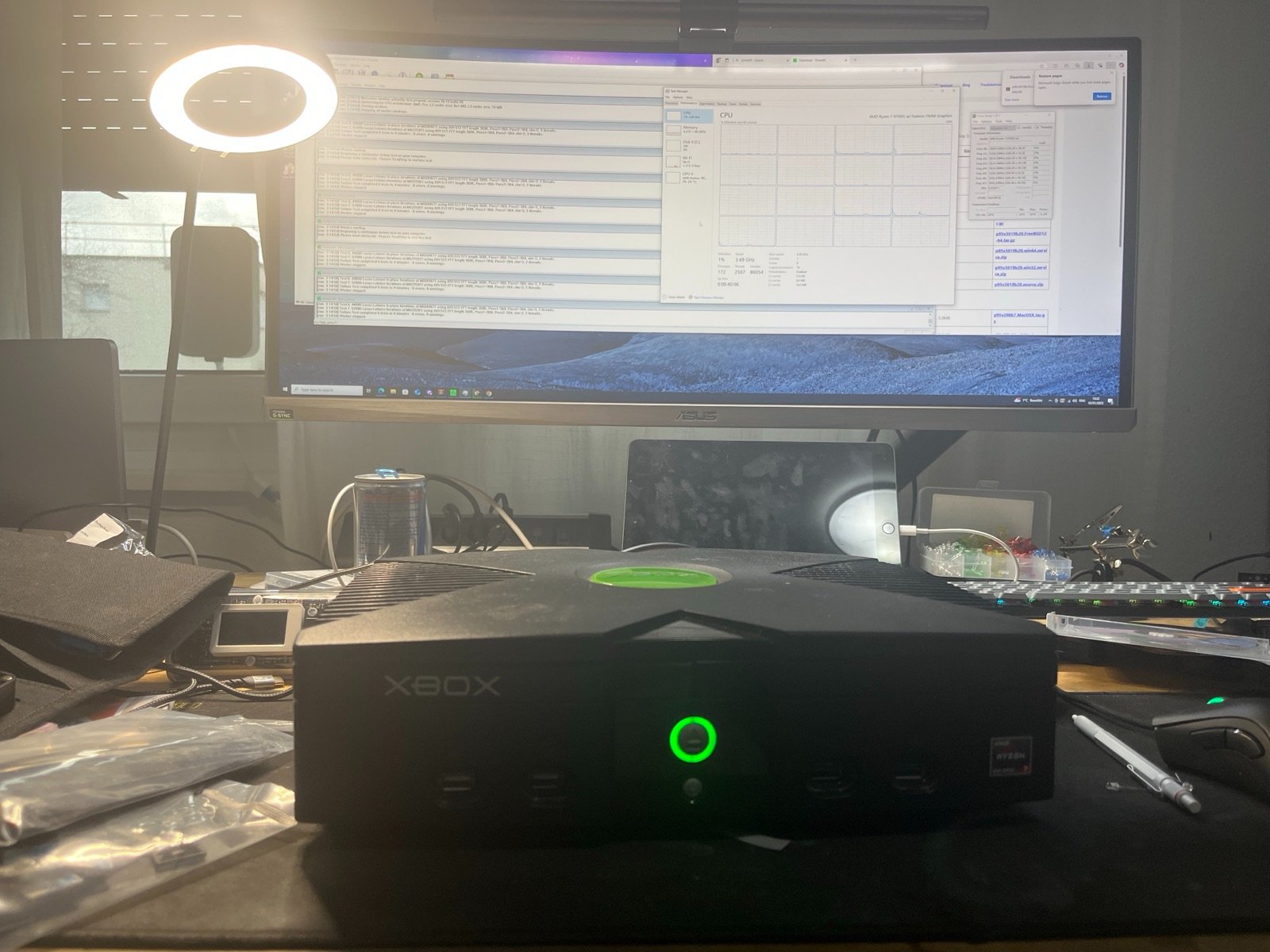

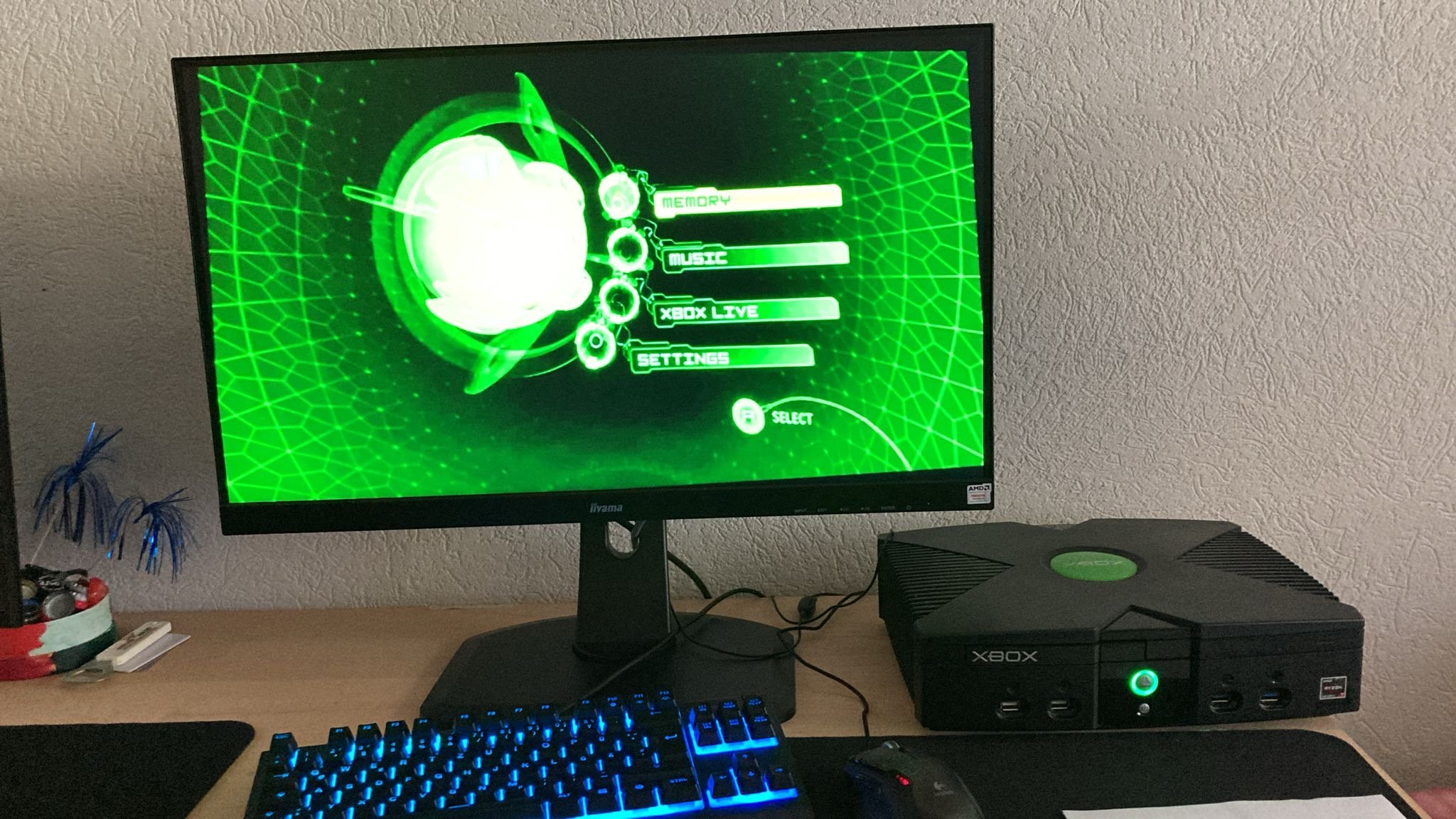

Und so sieht es dann in fertig aus:
Performance reicht für CoD2 wirklich mehr als aus. Zumindest, wenn man den Treiber in den Griff bekommt.
Insgesamt eine ganz schöne Erfahrung. Für das nächste Projekt weiss ich jetzt zumindest worauf ich achten muss und dass zwischen einem 3D Modell und meinen handwerklichen Fähigkeiten erhebliche Unterschiede bestehen, die man mit Epoxi ganz gut kaschieren kann. Als Abstandshalter habe ich Nylon Pins und Schrauben genommen. Die Metallteile habe ich alle entfernt und so ziemlich alle Unebenheiten abgeschliffen. Die Rückblende ist nicht ganz perfekt, aber ich kann damit leben. Ich wüsste nicht wie ich noch eine Grafikkarte unterbringen sollte, aber vielleicht passt die ja in die Xbox One...
Nachdem ich hier im Forum Mal wieder reichlich unsinnige Fragen gestellt habe, möchte ich euch heute die Früchte meiner Arbeit präsentieren. Ich habe vor einer ganzen weile eine defekte XBox Classic ohne Zubehör für 10 Franken geschossen und wollte mich etwas im Bereich Case Modding austoben.
Einsatzzweck für das Teil ist eine regelmässig stattfindende LAN-Party bei einem Freund, auf der ausschliesslich Call of Duty 2 gespielt wird. Ausserdem wollte ich schon lange wieder eine AMD APU ausprobieren und dachte mir das würde doch ganz gut passen. Seit der breiten Verfügbarkeit von 3D Druckern muss ich mir auch nicht mehr so viele Gedanken um Passformen machen.
Komponenten:
AMD Ryzen 7 8700G
Gigabyte B650I AX (AM5, B650, Mini ITX)
Kingston Fury Beast (2 x 16GB, 5600 MHz, DDR5)
HD Plex GaN 250W
XBox Classic Case
Ich weiss, ich weiss ich bin 10 Jahre zu spät dran damit, aber neue Hardware ist ja nun etwas kompakter und leistungsfähiger als noch vor 5 Jahren.
Das be quiet! TFX 3 ist eigentlich ziemlich genial, aber der 70mm Lüfter, der in dieser Konfiguration nach unten zeigt, war dann doch doof. Was ich zu diesem Zeitpunkt noch nicht wusste, ist, dass ich auch ein riesiges Problem mit den Front-USB Anschlüssen bekommen hätte.
Aber First Things First - nachdem alles da war hab ich es natürlich erstmal alles zusammengebaut und eingeschaltet.
Lüfter dreht, Lichter blinken, Bildschirm düster wie ein Kohlenkeller. Ein BIOS zu flashen, ohne das der Eimer ein Bild ausgibt ist recht stressig, aber Gigabyte hat dafür gesorgt, dass es geht. Macht die Sache nicht besser und ich verstehe bis heute nicht was da los war, denn selbst nach dem Flash des BIOS auf die letzte Version, hatte ich kein Bild.
Mein Hardware-Haufen ist gross genug um mehrere Netzteile zu beinhalten. Also habe ich ein 600W Netzteil dran geklemmt und…Bingo. Ich habe keine Ahnung warum ich mit dem be quiet! Netzteil zwar booten, aber kein Bild erzeugen kann. Für den Moment dann Windows 10, Discord und Cod2 draufgeworfen und ein wenig BIOS Spielerei für Expo und Takt. Läuft, weiter im Text.
Das Paket von HD Plex kam per FedEx und das sogar zügiger als Digitec den CPU Kühler versenden kann. Da frage ich mich wirklich manchmal, warum ich da bestellen sollte, wenn ich genauso gut in China für den halben Preis bestellen und ebenfalls 3 Wochen warten kann. Auf HD Plex bin ich gestolpert nachdem ich hier im Forum ein paar doofe Fragen gestellt und nach kompakten Netzteilen gesucht habe.
Wenn man Mal vergleicht wie massiv dieses SFX 3 im Vergleich aussieht. Echt der Wahnsinn. Nach meinem kleinen Intermezzo mit der fehlenden Bildausgabe bei einem 300W Netzteil war ich natürlich etwas gespannt, ob dieses winzige 250W Netzteil überhaupt ausreicht, um die Kiste zu booten.
Stellt sich heraus: EASY! Erster Versuch und Windows erscheint fröhlich auf dem Schirm. Spannenderweise hat das SFX 3 nur einen 4 PIN CPU Anschluss und das HD Plex volle 8 PINs - vielleicht liegt es daran, auch wenn im Handbuch etwas anderes steht.
Ein paar Runden auf dem 3D Drucker, PETG Filament und sehr sehr viel feilen passt dann auch die neue Rückblende. Hier das Modell:
Bis die Lieferung mit dem Epoxidharz kommt, habe ich alles mit Heisskleber provisorisch festgepappt. Gefällt mir kein Stück und wird vernünftig verklebt und geschliffen, bis man nichts mehr sieht. Auch die kleinen Lücken hinten werde ich schön wieder aufbauen.
Netzteil-Positionierung ist wirklich ein Thema. Wenn man kein Front I/O setzt und noch kein einziges Kabel drin ist, sieht es einfach aus, aber inzwischen sind auch die Halterungen für die neuen USB Anschlüsse fertig und nunja mit dem TFX3 wäre das im Leben nichts geworden. Es passt alles mehr oder minder. Es braucht Kompromisse. So habe ich beispielsweise das Netzteil auf der Seite liegend montiert, weil es sonst Kontakt zum Mainboard hätte und in der Position in er das nicht hätte mit dem eigenen Stromanschluss kollidiert.
Die Halterung für die Lüfter natürlich auch aus dem Drucker. Das Mainboard sitzt minimal schief und daher brauchte es zwei Versionen der Halterung. Hier die finale:
Ich bin echt zufrieden damit wie die USB Anschlüsse sitzen. Habe die ganze Klemme inkl. Führungsschlitzen nachgebaut und dann entsprechend der Abmessungen der jeweiligen USB Anschlüsse angepasst. Vielleicht jeweils noch einen kleinen Abstandshalter drunter, aber das ist wirklich Kür.
Jetzt fehlte natürlich noch eine Sache...Ich würde die XBox gerne weiterhin mit den normalen Knöpfen anschalten und rebooten können. Dummerweise hat mein Versuch den Anschluss der alten Platine mit einem ungeeigneten Lötkolben auszubauen die Platine nicht besser gemacht. Vorher war sie auch etwas unkooperativ beim durchmessen der Anschlüsse, aber jetzt war sie wirklich im Eimer.
Da wir hier auf CB und nicht auf YouTube sind gibt es kein Shoutout an einen PCB Hersteller, aber ich habe mich über Weihnachten ein wenig mit KiCAD beschäftigt, bin dran verzweifelt, habe meine halbfertige Arbeit auf Fiverr gestellt, eine fertige Arbeit zurück- und zwei Wochen später ein Lieferung aus China bekommen.
Es ist halt ein maximal simples PCB. 2 Schalter, 2 LEDs in Reihe. Ich war nur zu doof die Masse jeweils auf verschiedene Pins zu legen. KiCAD wollte es nicht. However, meine unglaublich Löt-Skills behalte ich Mal für mich, allerdings hätte ich noch 4 solche Platinen, falls jemand Interesse hat.
Und so sieht es dann in fertig aus:
Performance reicht für CoD2 wirklich mehr als aus. Zumindest, wenn man den Treiber in den Griff bekommt.
Insgesamt eine ganz schöne Erfahrung. Für das nächste Projekt weiss ich jetzt zumindest worauf ich achten muss und dass zwischen einem 3D Modell und meinen handwerklichen Fähigkeiten erhebliche Unterschiede bestehen, die man mit Epoxi ganz gut kaschieren kann. Als Abstandshalter habe ich Nylon Pins und Schrauben genommen. Die Metallteile habe ich alle entfernt und so ziemlich alle Unebenheiten abgeschliffen. Die Rückblende ist nicht ganz perfekt, aber ich kann damit leben. Ich wüsste nicht wie ich noch eine Grafikkarte unterbringen sollte, aber vielleicht passt die ja in die Xbox One...
Ausserdem war mir nicht so sicher ob Pico-PSU und AMD APU so gut zusammen funktionieren. Zuden Flex Netzteilen: 80 mm in der Breite wären schon wieder sehr sehr eng.
