Y-Kabel für Gehäuselüfter

[Quilch99]

Hallo,

ich plane für mein neues Gehäuse ausschließlich PWM Gehäuselüfter zu verbauen. Möchte jedoch immer 2 mittels PWM Y-Kabel am Mainboard anschließen. Ich war etwas irritiert als ich gesehen habe, das bei den Y-Kabeln wohl immer ein Anschluss 4 polig und der andere 3 polig ist. Wird der Gehäuselüfter am 3-pol dann auch gesteuert wie der 4-pol oder läuft der immer mit voller Pulle?
Gibt's auch Y-Kabel wo beide Gehäuselüfteranschlüsse 4-polig sind?



[SaxnPaule]

Der wird mit geregelt. Das 4. Kabel ist für das Drehzahlsignal. Das kann ja nur von einem abgegriffen werden.



[Novocain]

Gesteuert wird trotzdem ist ja gePulst (PWM) das Tachosignal wird nur von einem genommen, zwei würden sich ja überlagern.



[Hauro]

Gibt's auch Y-Kabel wo beide Gehäuselüfteranschlüsse 4-polig sind?

Nein

Pin-Belegungen

• PWM-Steuerung
  Pin Nr. 1: GND, Pin Nr. 2: +12V (fix), Pin Nr. 3: Drehzahl, Pin Nr. 4: PWM-Signal (Steuerung)
• Spannungssteuerung
  Pin Nr. 1: GND, Pin Nr. 2: x bis +12 V (Steuerung), Pin Nr. 3: Drehzahl, Pin Nr. 4: nicht verbunden oder +5V, NC, VCC, etc.

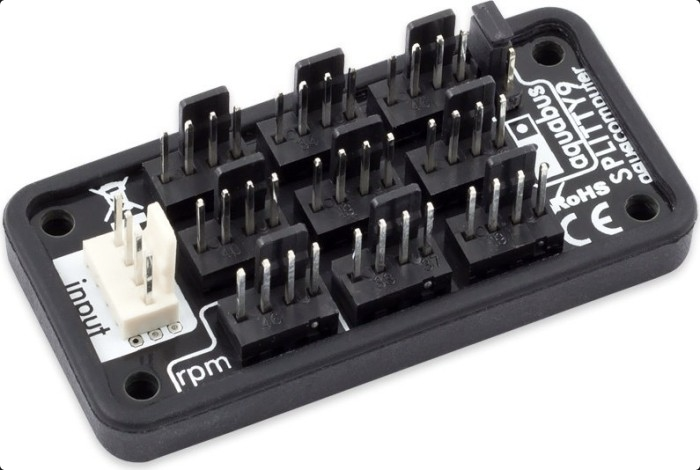

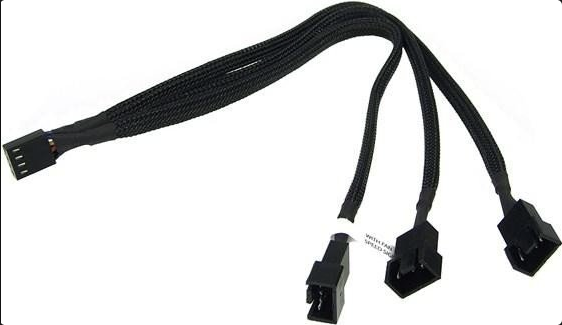

Die Drehzahl eines Lüfters kann nur einmal ausgelesen und angezeigt werden. Deshalb ist der dritte Pin nur einmal belegt und dieser Anschluss meistens gekennzeichnet - siehe untere Abbildungen. Dies gilt auch für die Steuerung über die Spannung.



[Quilch99]

Ok also gibt's da keine Probleme und beide werden PWM gesteuert. Dann passt das ja. Danke.
