Zotac 4080 AMP Extreme AIRO / Trinity (inkl. Backplate) installation instructions

[blue01]

Hallo, ich habe eine Frage zum Anbringen des Wärmeleitpads auf der Zotac GeForce RTX 4080 16GB AMP EXTREME AIRO karte.

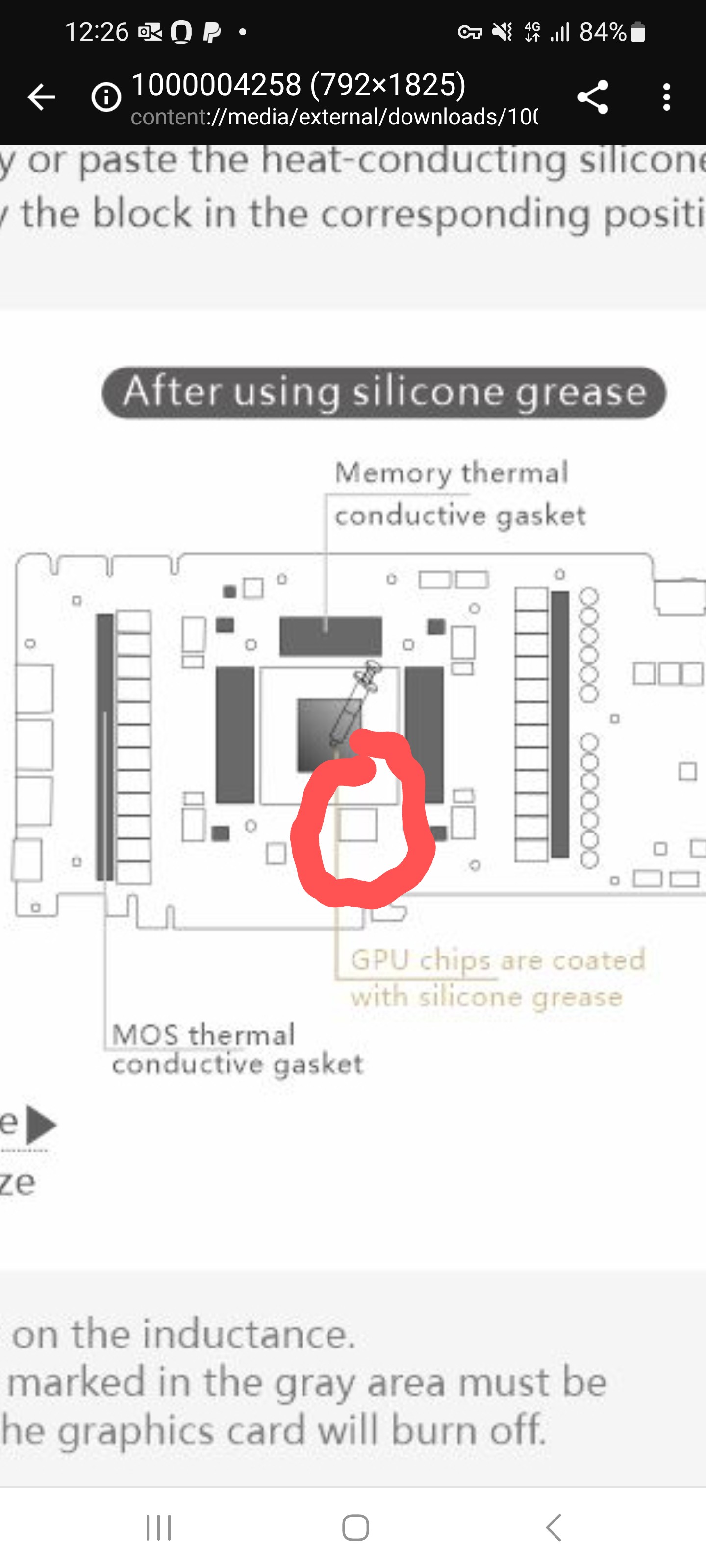

Ich sehe die Installationsanleitung zum Anbringen des Wärmeleitpads am Block, benötige jedoch weitere Informationen. Auf der Backplate, wo der Speicher der Karte ist, muss ich dort ein Wärmeleitpad anbringen oder nicht? Weil es in der Beschreibung nicht steht? siehe Bild. Und die andere Frage ist die Position, siehe Bilder auf der Vorderseite der Karte. Muss ich an dieser Stelle ein Wärmeleitpad anbringen? dort wo ich die rote markierung gemacht habe weil das nicht in der Installationsanleitung steht.?

Noch besser wehre ein instalation video nur habe nur keins gefunden auf YouTube.

Kennt jemand die Größe für die Wärmeleitpads,? die mit der Karte und dem Block kompatibel sind, falls ich mir mehr kaufen muss.

Danke für eure hilfe



[bondki]

Die grundlegende Frage wäre erstmal...was genau du machst.



[harryhirsch1976]

Sieht nach einem Bykski Kühler aus, kann das sein ?

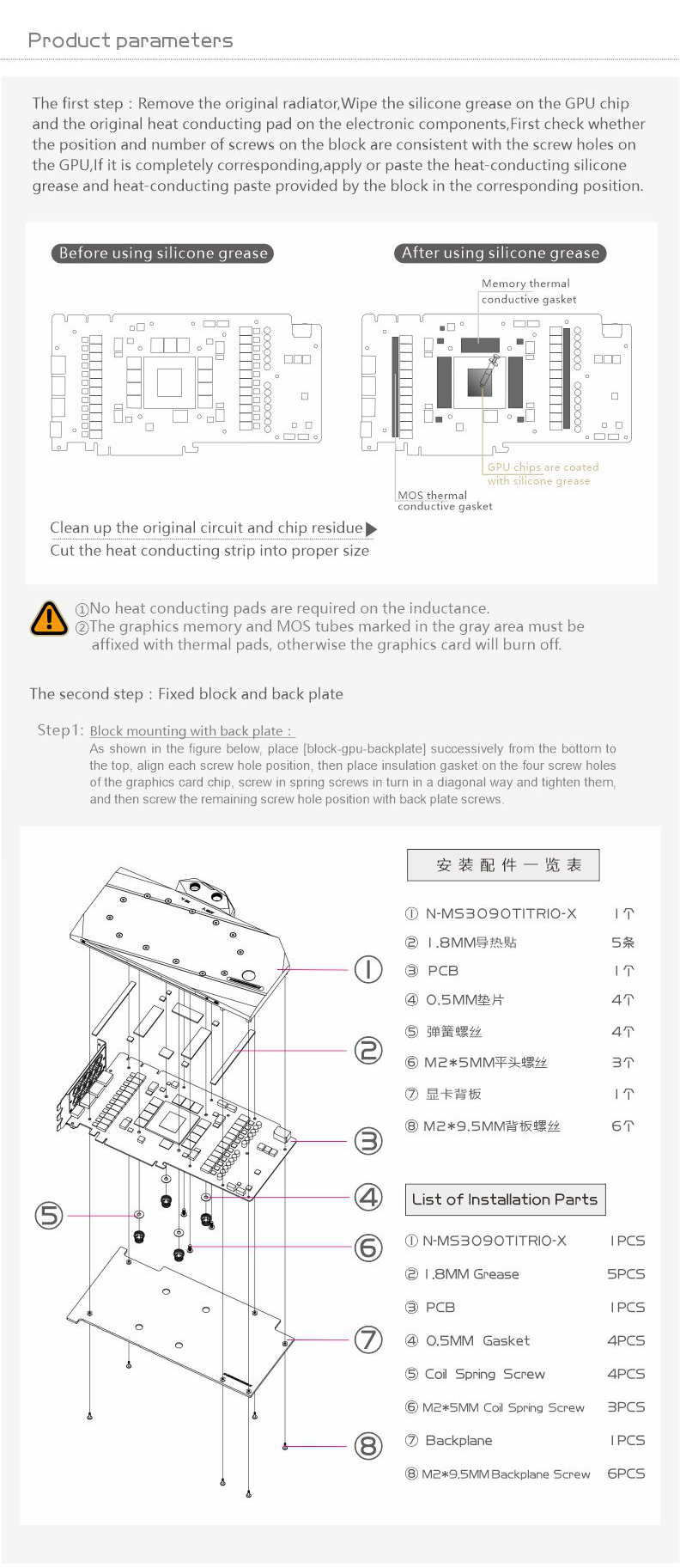

Wenn man nach der Explosionsskizze auf dem 2 Screenshot geht, kommt auf die Backplate nix drauf aber auf dem von Dir eingekreisten Chip schon.

Jedoch wenn man nach dem ersten Screenshot geht gehört da nix drauf.

Falls es ein Bykski Kühler ist, schreib mal die Jungs von EZ-Modding an oder schau auch mal hier.



[blue01]

https://ezmodding.com/de/waterblocks/GPU/zotac/N-ST4080TQ-X

Ja nach der beschreibung kommt da nix drauf wender vorne noch hinten nur bin ich mir da nicht zu 100% sicher



[Geringverdiener]

Der rot markierte Bereich benötigt auch ein Wärmeleitpad (ich besitze den kühler für die 3090ti und hatte den gleichen beschissenen plan) Den grün makierten Bereich habe ich auch noch mit Pads versehen.

dazu empfehle ich dir den originalen Spreader x Halterung auf der Rückseite zu verwenden, bei mir hat der perfekt gepasst und sorgt für einen besseren Anpressdruck



[blue01]

Hast du nur die x Halterung angebracht hinten ohne die Wärmeleitpads? Am Backplate?

Und du hst die 3090ti ist das bei der 4080 dann gleich ?



[Geringverdiener]

So habe ich es bei meiner Karte geregelt, und auf der Rückseite wird nicht gekühlt oder Pads angebracht (das müsst bei deiner 4080 auch so sein)



[blue01]

Sicht gut aus also das Backplate hast du garnicht angebracht nur die x Halterung?

Die Wärmeleitpads sind das orginaleen welche mit dem Block gekommen sind oder hast du die separately gekauft fals ja welche Größe für die Wärmeleitpads brauche ich fūr die 4080 ?



[Geringverdiener]

Die Backplate habe ich verbaut und das solltest Du auch machen, ich habe sie nur kurz abgeschraubt um dir zu zeigen wie ich das X "Spreader x Halterung" verbaut habe.

Die Wärmeleitpads sind die Originalen die mit dem Wasserkühler geliefert wurden. Die Menge reicht locker aus.



[blue01]

Nur noch eine frage die x Halterung muss ich die separately kaufen oder ist die bei der karte drauf?



[Geringverdiener]

die Spreader x Halterung ist bei der Karte bereits dabei



[blue01]

Danke für deine hilfe ich sage bescheid sobald ich alles verbaut habe 😊 muss erst mal warten bis meine karte da ist



[Geringverdiener]

lieber eine Frage zu viel als zu wenig, (bei den Preisen)



[blue01]

Ja da hast du recht

Ergänzung (14. Januar 2023)

Die haben extra nicht auf der beschreibung drauf geschriben das da ein Wärmeleitpads drauf kommt im rot makierten Bereich das die leute wider 1200£ ausgeben fur ne neue karte 😉



[Geringverdiener]

es gab bereits jemanden hier im Forum der sich über die grauenvollen Anleitungen von e.z. Bykski aufgeregt hatte, dem kann ich mir nur anschliessend. ich hatte schweissperlen auf der Stirn beim ersten einschalten meines rechners

aber von der Kühlleistung sind deren Wasserkühler absolut Top, ich hatte bereits e.k. und alphacool für gpus verbaut



[blue01]

Bei meine 3080 da habe ich den von alphacool ein traum von Anleitungen mit bilder es war werklich esy und die Wärmeleitpads waren beschriben und zurchtgeschniten call of duty modern warfare 2 alles auf ultra GPU nimals ūber 53 Grad

Ergänzung (14. Januar 2023)

Ich habe mir gleich dazu noch den GPU Terminal mit Display für Vertikaleinbau - Acryl bestellt nur habe ich erfahren das ich mir kurze schreiben separately kaufen muss 😩



[Geringverdiener]

"Vertical GPU Mounting Kit" sollte auch PCI-e 4.0 unterstützen, sonst verschenkst du Leistung



[blue01]

Ich habe thermaltake pci-e 3.0 x16 riser cable fūr die karte um sie vertical einzubauen so wie meine 3080
Was bringt mir pci-4.0 riser cable when mein Mainboard nur pci-e 3.0 hat?



[Geringverdiener]

alles klar, ich hatte dein System in der Signatur nicht berücksichtigt............. (sieht sehr fett aus dein Rechenknecht)

Spoiler: Frank N. Stein



[blue01]

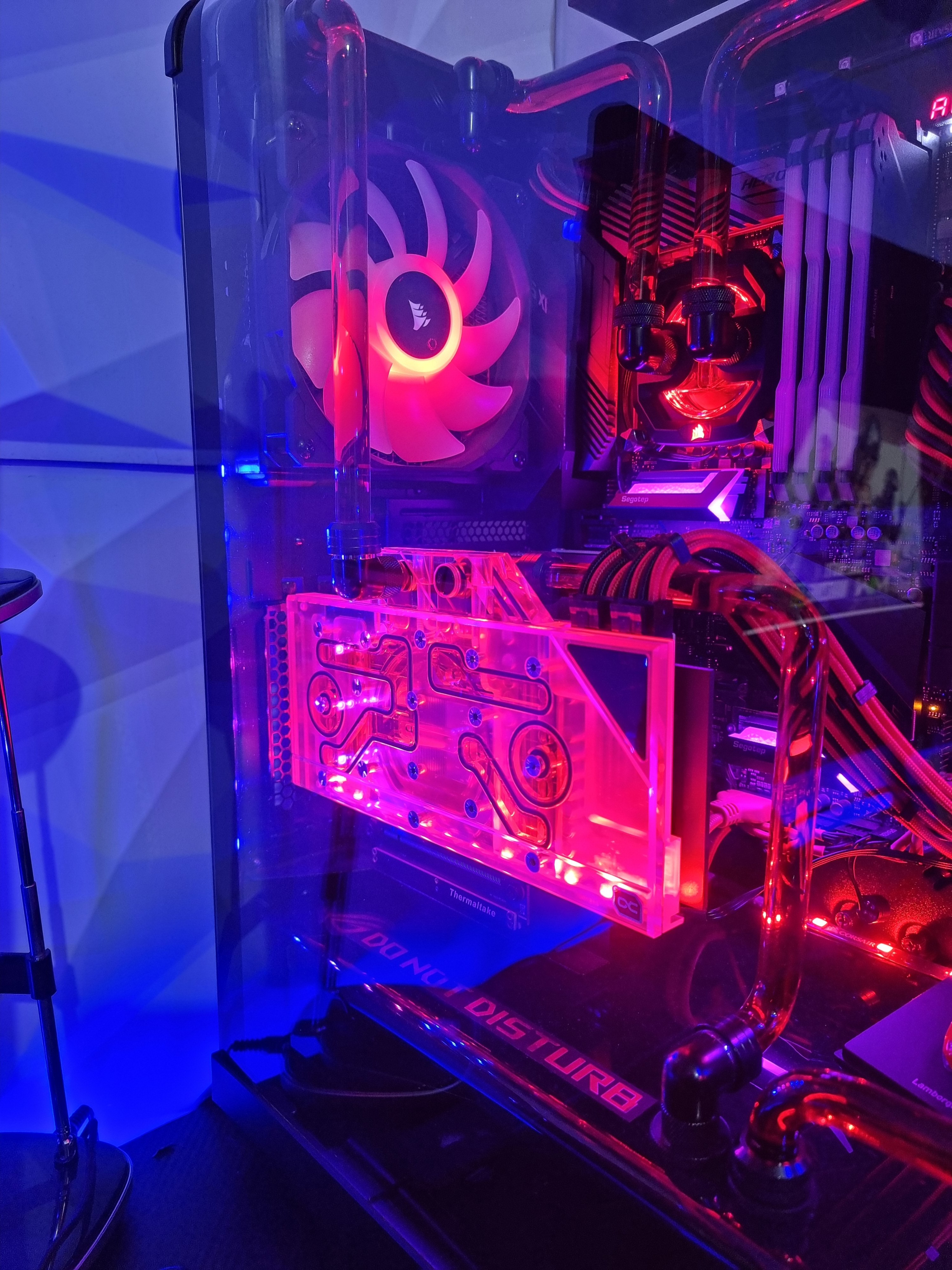

Hier ist mein system
