Zweite M2 nicht sichtbar Gigabyte X570

[C4rp3di3m]

Ich habe ein Problem mit meiner zweiten M2 auf dem Gigabyte X570 Gaming X v1.1 (CPU:R9-3900X komplettes Lineup siehe Signatur) X570-GAMING-X-rev-1.1

Ich habe mir eine zweite M2 gekauft die Gigabyte Aorus Gen4 2TB Kupfer diese Werkelt jetzt im ersten Slot M2A.
Meine Seagate FireCude 520 mit 500GB die dort vorher Steckte habe ich nun in den unteren Slot M2B gesteckt.

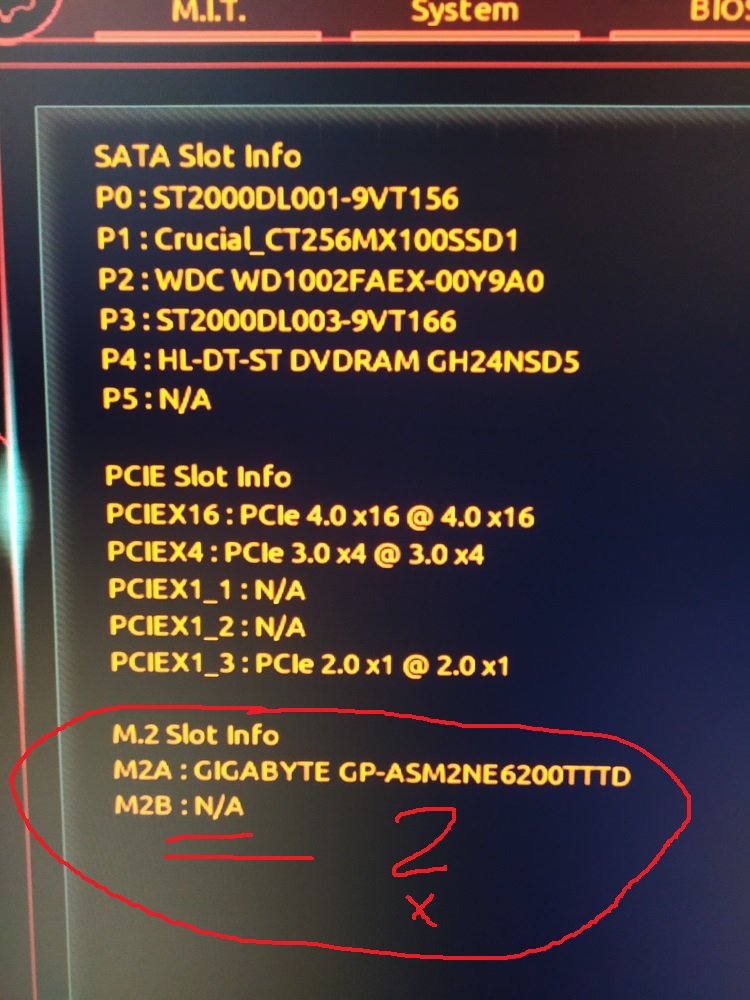

Resultat siehe Bios Pics:

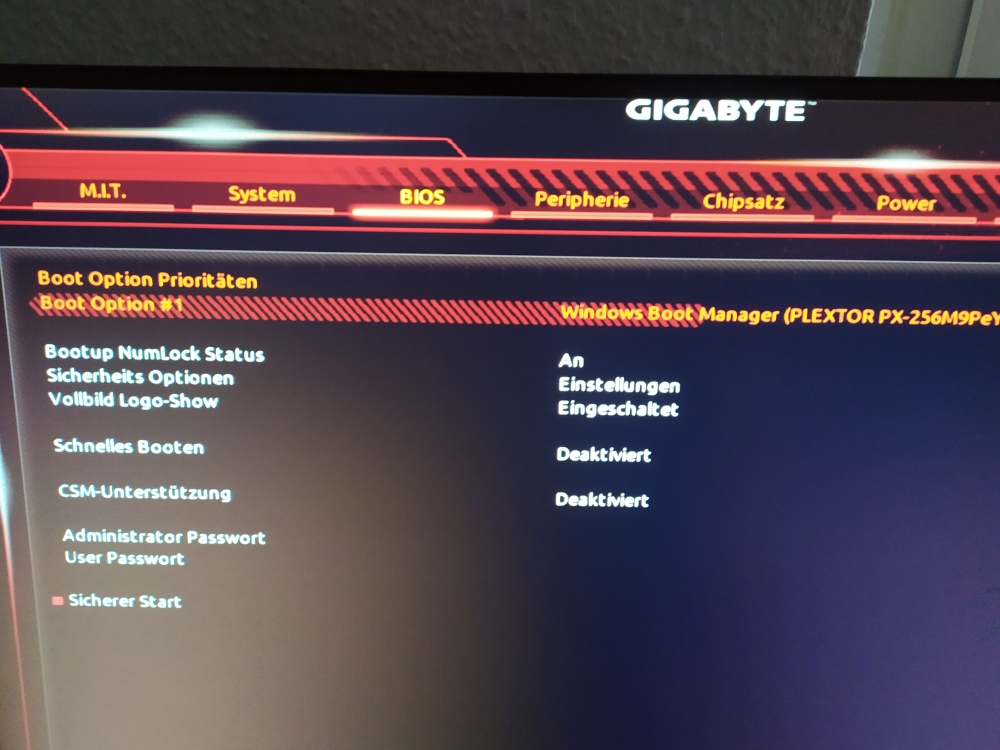

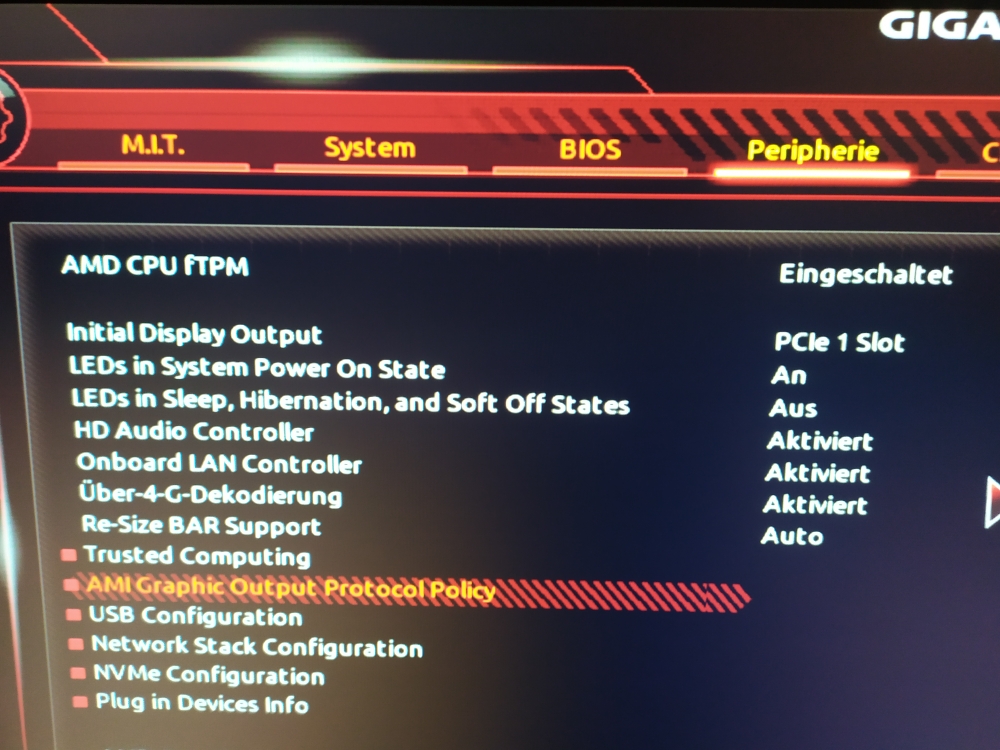

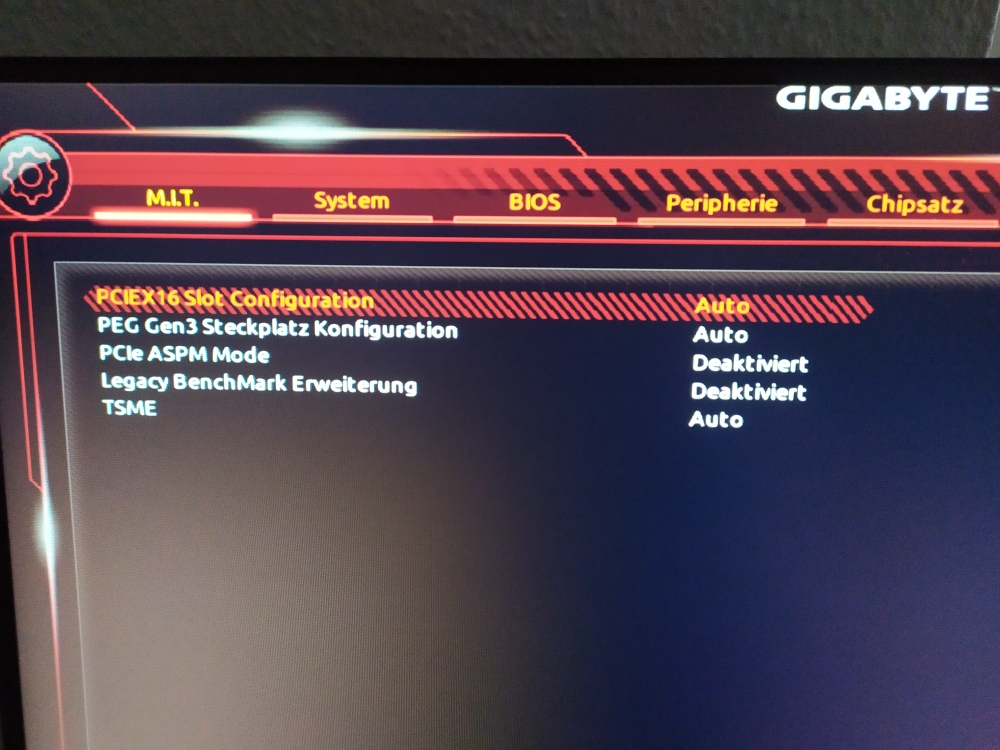

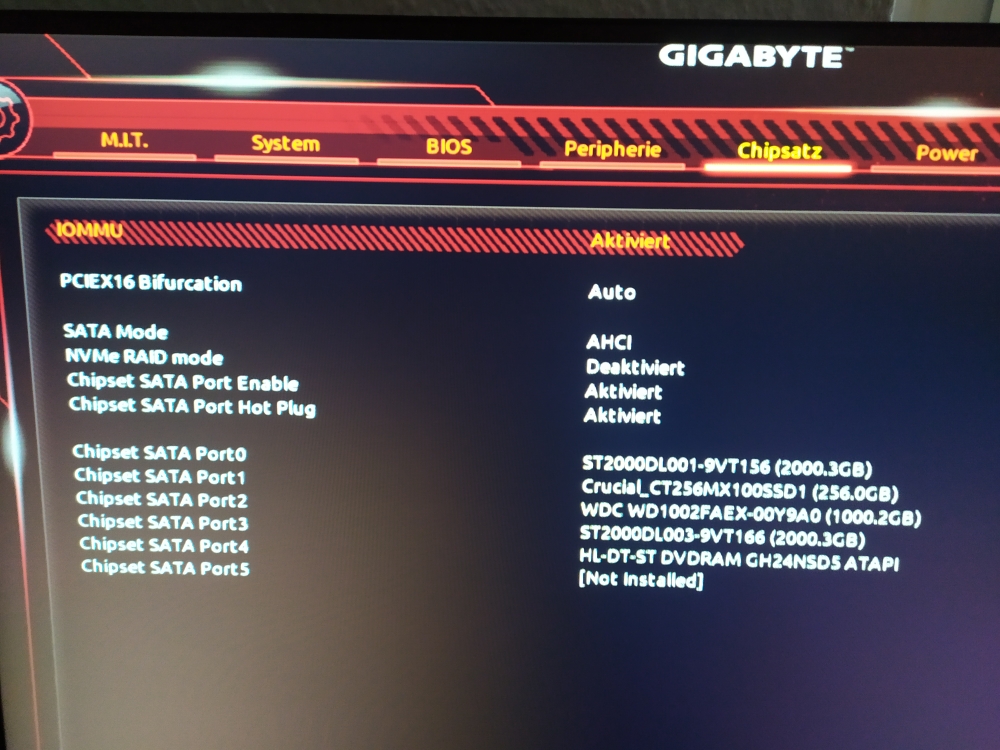

andere Bioseinstellungen:


Auf Reddit habe ich was zum Thema gefunden, hat mir leider alles nicht weitergeholfen.
Dort steht man soll den RAID Modus aktivieren, brachte nichts wurde weiter nur die erste M2 angezeigt.
Allerdings konnte ich im Windows-Gerätemanger auch nichts von RAID finden, aktiviert war es im Bios aber, der Raidmanager Punkt tauchte im Bios nach Neustart auf.

Auch bei CSM auf Legacy zu stellen brachte nichts, habe alle möglichen Varianten inkl. PCiEX 4x4 und von Hand auf GEN4 versucht, nichts.

Wäre schön wenn ihr mir Helfen könntet.


mfg



[Shoran]

Was zeigt denn der NVMe Configuration Bereich?



[Karl.1960]

Ist die unter Windows in der Datenträgerverwaltung aufgelistet? Neue SSDs sind leer.
Ich denke dass man im Bios nur die sehen kann, auf der Windows installiert ist. Kann mich auch irren.



[dman]

5 Laufwerke + 3 PCIe Plätze belegt und du fragst dich ernsthaft warum die 2.te NVME nicht erkannt wird?

Die Vermutung liegt nahe, das das Lane-Sharing hier eingreift.Klemm bzw. steck mal alles unnötige ab und et voila der 2.te M2 Platz wird erkannt.



[C4rp3di3m]

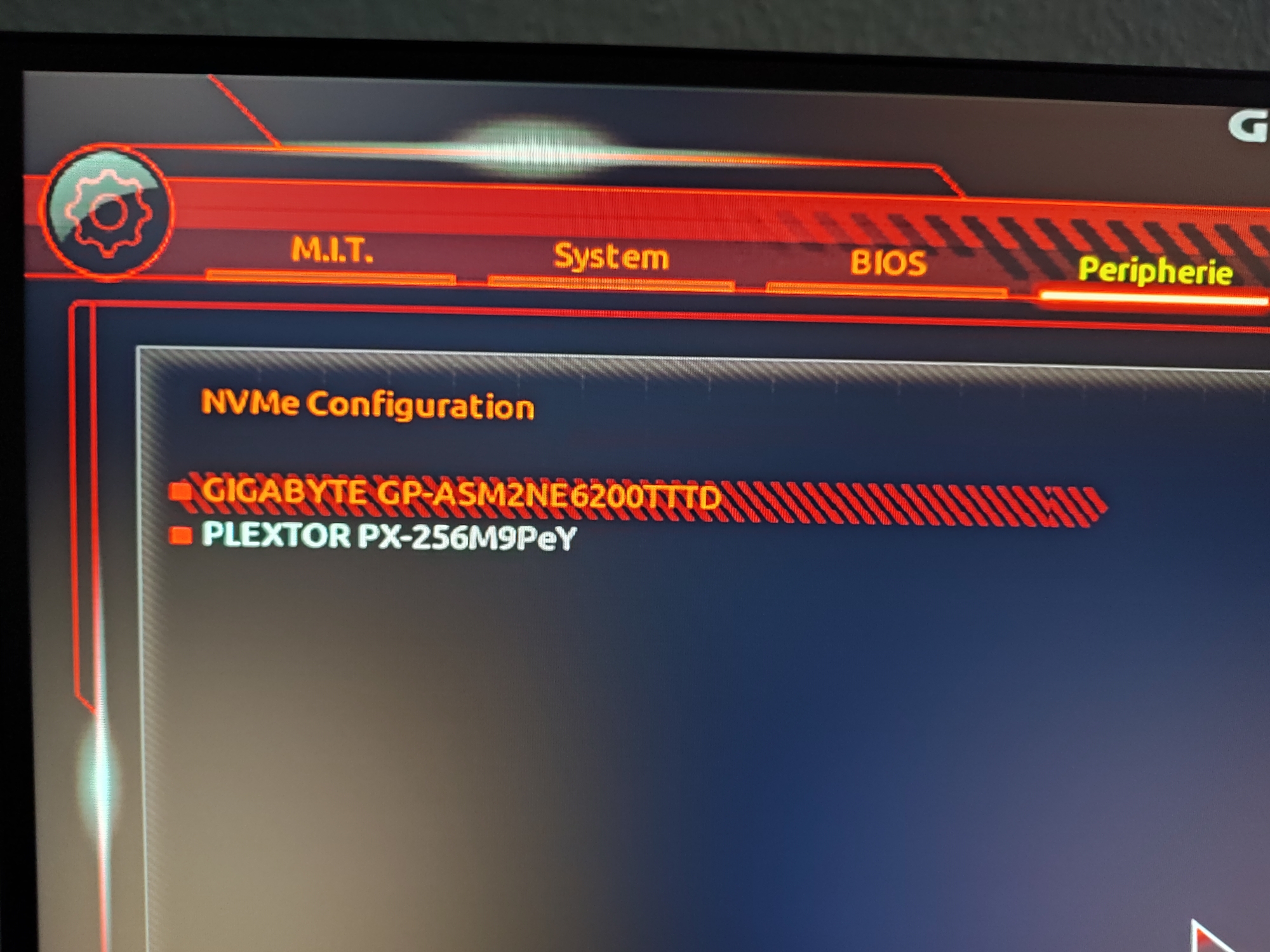

NVMe Configuration

Nichts anderes :/

5 Laufwerke + 3 PCIe Plätze belegt und du fragst dich ernsthaft warum die 2.te NVME nicht erkannt wird?

Warum laut diversen Aussagen geht das, außerdem sind die SATA Lanes Shared kann sich der Slot bei bedarf bedienen. NT: außerdem das habe ich auch Getestet in dem ich zum Spaß mal SATA deaktiviert hatte, half auch nichts.

Ist die unter Windows in der Datenträgerverwaltung aufgelistet?

Nein nie weder, wenn RAID im Bios aktiviert ist, noch sonst was.



[Shoran]

5 Laufwerke + 3 PCIe Plätze belegt und du fragst dich ernsthaft warum die 2.te NVME nicht erkannt wird?

ich hätte da jetzt beim X570 auch erwartet dass das geht. Aber kann natürlich stimmen



[Flynn74]

Ich denke auch es liegt an fehlenden Lanes.
Klemm mal testweise alle SATA Geräte ab und schau ob die M2 dann im Bios erkannt wird. Wenn ja dann hast du deine Antwort.



[|Moppel|]

Was sagt denn das Handbuch?

Sind die lanes übrig oder nicht?



[Flynn74]

Ich kann mich dunkel dran erinnern (bei meinem Gigabyte X570) dass - wenn ein bestimmter SATA Port belegt war dann der zweite M2 Slot deaktiviert wurde. Auch die Lanes des Boards sind nicht unendlich verfügbar.
Aber wie gesagt...lässt sich doch easy testen...



[Hauro]

Nach den Spezifikationen dem Handbuch gibt es keine Einschränkungen. Würde den Sitz der SSD prüfen und ggf. neu einsetzen.

P.S.
Das CMOS zurückzusetzen, damit die Komponenten neu initialisiert werden.



[GuSchLa]

Nach dem Handbuch gibt es keine Einschränkungen. Würde den Sitz der SSD prüfen und ggf. neu einsetzen.

So siehts aus. Mal beide SSDs tauschen. Die neue in M2B usw.



[C4rp3di3m]

Danke, ja so war mir das auch dass das so im Handbuch steht. Zumal doch 24 PCiX Lanes direkt am CPU hängen und dann gibt es noch welche die der Chipsatz on top bringt, wenn ich das richtig Verstehe.

Alles klar, ich Versuche die M2 noch mal neu Einzustecken.

mfg



[GuSchLa]

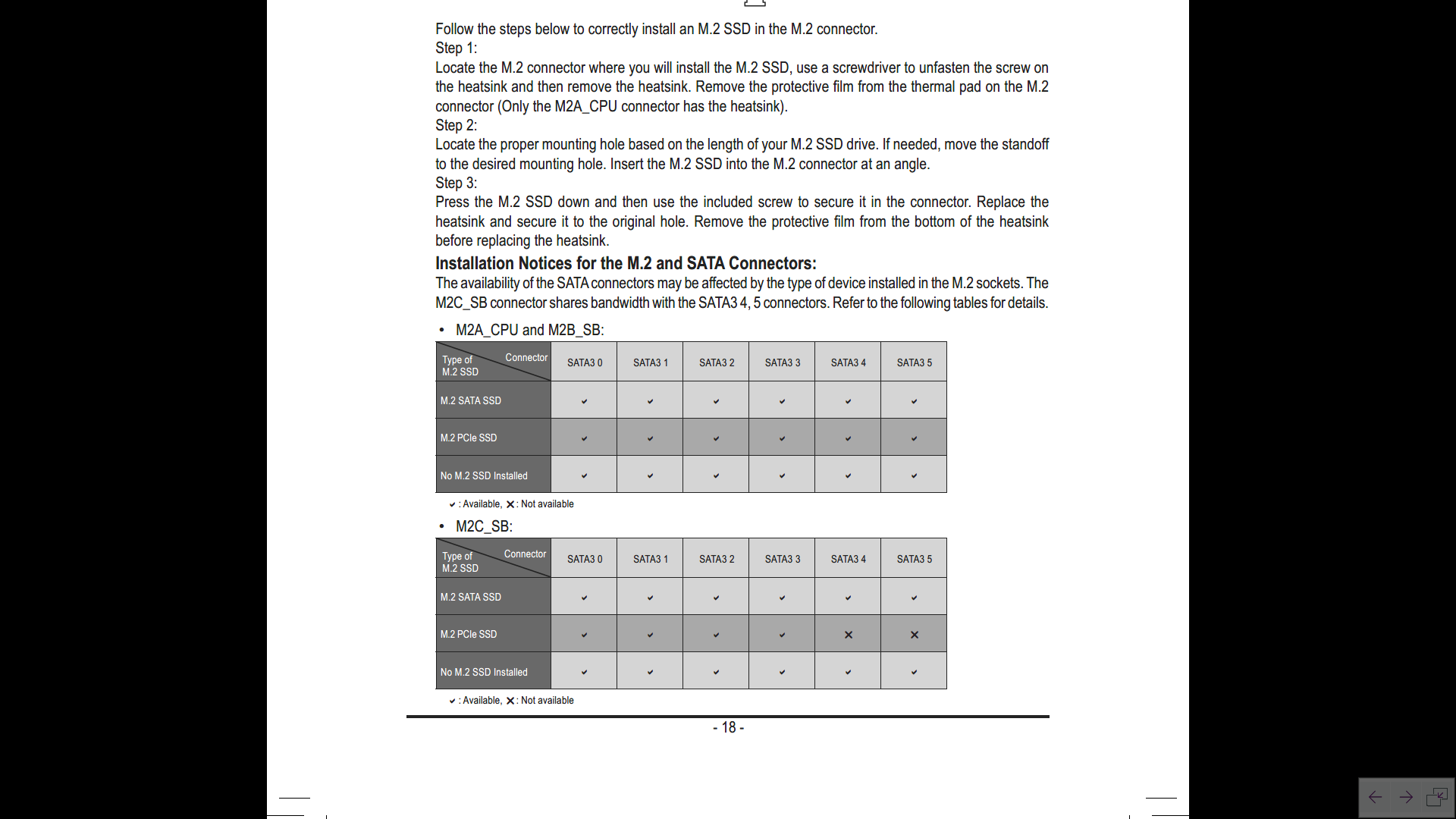

Wenn wirklich was deaktiviert werden sollte, dann sähe es so aus wie bei mir.



[C4rp3di3m]

...dann sähe es so aus wie bei mir.

Ja ich habe ja nur 2 M2 Slots, von daher ginge also auch Vollbestückung bei meinem Board, richtig?

mfg



[ColdGlow]

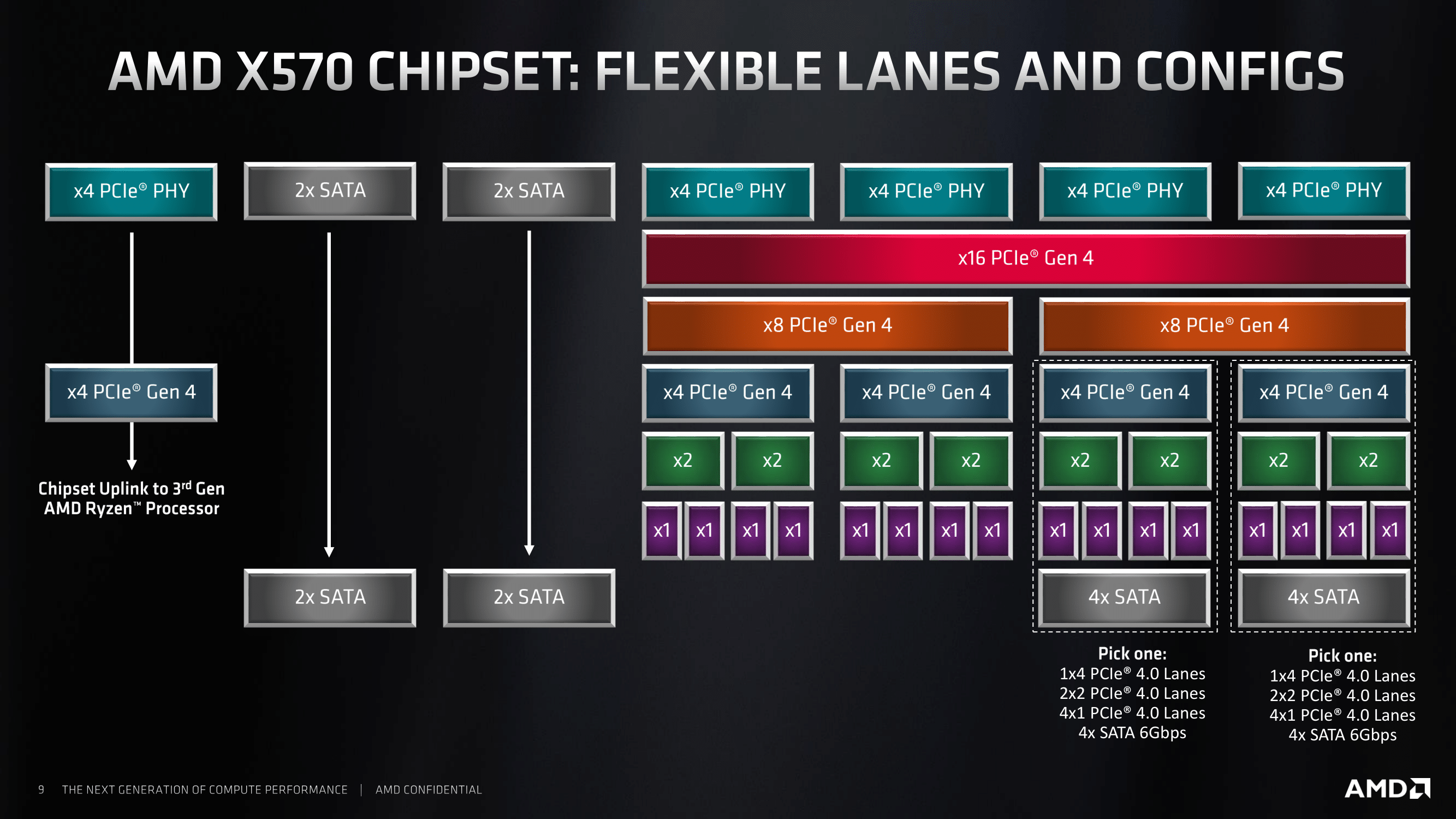

Hier, dat Bild hier fasst alles für dich zusammen

Quelle: https://www.gamersnexus.net/guides/3582-amd-chipset-differences-b550-vs-x570-b450-x470-zen-3



[massaker]

Ja ich habe ja nur 2 M2 Slots, von daher ginge also auch Vollbestückung bei meinem Board, richtig?

Je, nach Brett, so oder so, bei mir mit gewissen Abstrichen. Habe jedoch auch 5x M.2 Slots auf einem x570 Brett.



[RFB18]

BIOS aktuell? Evtl updaten und nochmal prüfen.



[C4rp3di3m]

Okay also clear CMOS hat leider nichts gebracht.

ich wollte eh eine der HDD´s Rauswerfen, dann sind nur 4 SATA bestückt, wenn es dann immer noch nicht geht, bin ich mit meinem Latein am Ende.

@RFB18 ja so einigermaßen, F35 mehr geht nicht, weil sonst mein System verrückt Spielt der ist Neu genug.

mfg



[ColdGlow]

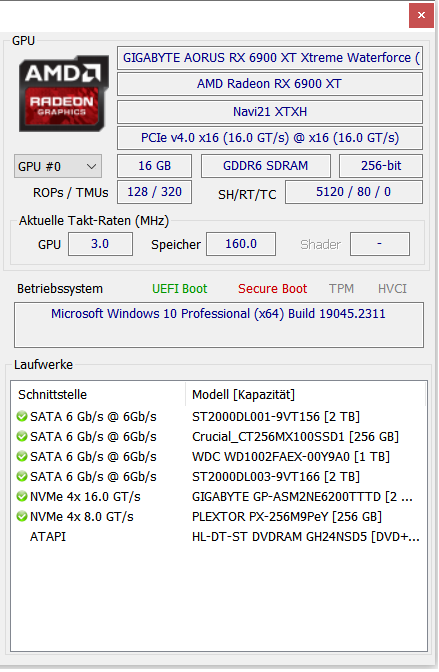

Schau dir doch erstmal das Lane-Splitting per HWINFO an, Fenster "System-Zusammenfassung" unten Rechts, poste mal bitte n Screenshot



[C4rp3di3m]

,Fenster "System-Zusammenfassung" unten Rechts, poste mal bitte n Screenshot

das hier?
