oddo schrieb:
PC (Keystone + Patchkabel)
Das verlinkte Kabel ist aber kein
Patchkabel, sondern ein
Verlegekabel. Es wird kein Patchkabel draus, nur weil du Stecker montiert hast.
Verlegekabel haben massive Adern und sind zum Verlegen gedacht - wie der Name schon sagt. Diese Kabel werden
hinten an Dosen bzw. Patchpanels angeklemmt, entweder in LSA-Klemmen oder mit Keystone-Modulen. Für Stecker sind Verlegekabel nicht vorgesehen und auch nur sehr bedingt überhaupt geeignet. Es gibt zwar Stecker, die auf Verlegekabel montiert werden können, aber da Stecker eine gewisse Mobitlität implizieren (Stecker raus, rein, Gerät verschieben, etc), besteht immer die Gefahr eines Kabelbruchs, da die massiven Adern vergleichsweise steif sind und nur in Grenzen gebogen werden dürfen (Stichwort: Biegeradius).
Patchkabel haben Adern, die aus Litze bestehen, ein feines Drahtgeflecht. Diese Kabel sind explizit für den Anschluss von Endgeräten gedacht, inkl. Stecker. Durch die Litze sind diese Kabel flexibler und können stärker gebogen, teilweise sogar ein wenig geknickt werden.
So macht man das normalerweise (PK=Patchkabel / VK=Verlegekabel):
Endgerät (RJ45) --PK-- (RJ45) Dose (Klemme) ==VK== (Klemme) Dose (RJ45) --PK-- (RJ45) Endgerät

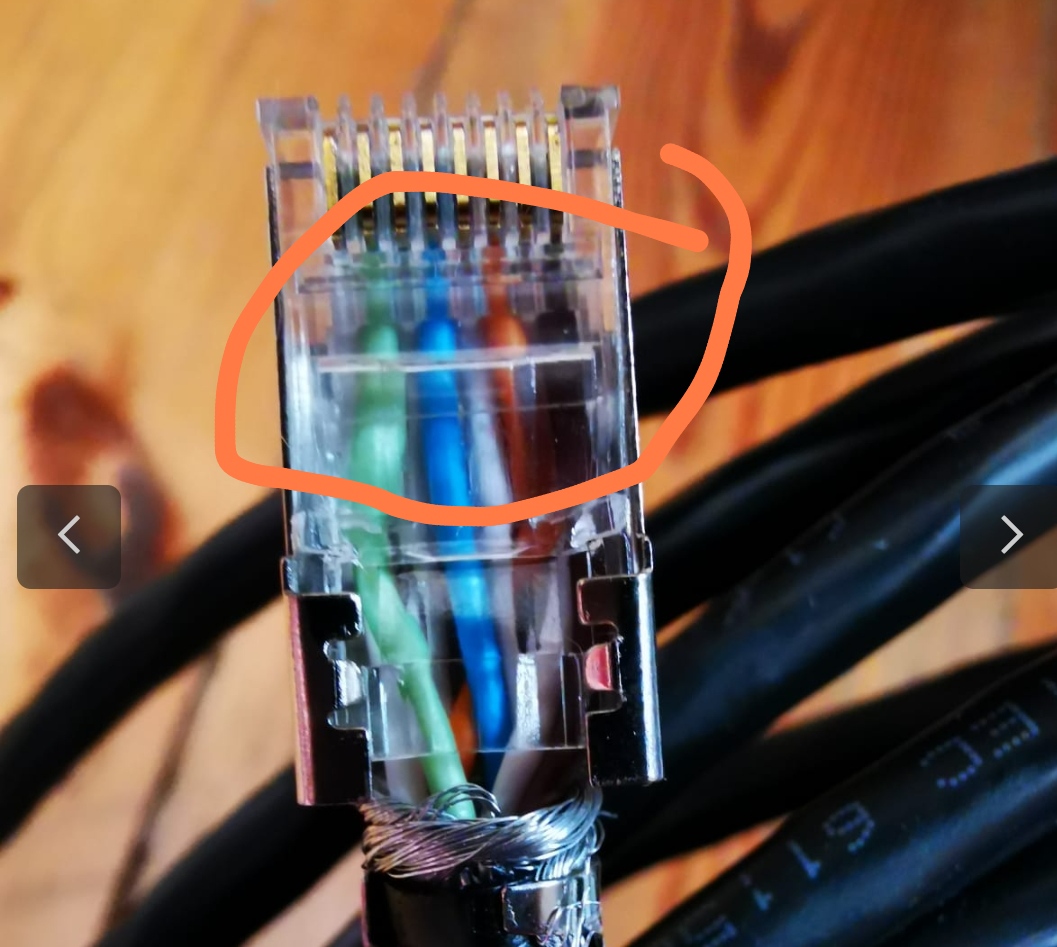

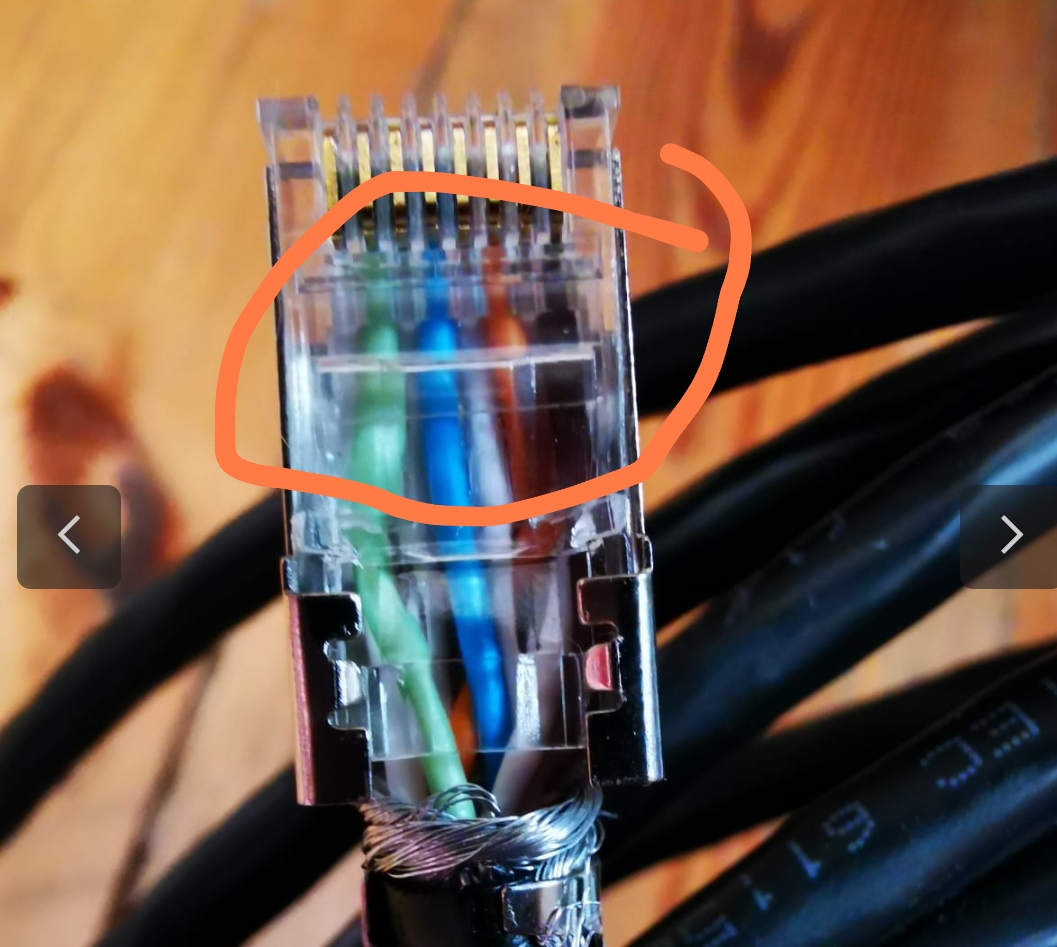

Wenn man deine Aussagen und Bilder richtig interpretiert, klemmst du eine Seite des Verlegekabels auf ein Keystone-Modul in einer Dose, während die andere Seite des Verlegekabels mit einem Stecker versehen wird. Das ist Murks, wenn ich das mal so sagen darf. Dose <VK> Dose und dann jeweils von den Dosen mittels Patchkabel auf den Router bzw. den PC gehen. So kannst du das Verlegekabel nämlich fest
verlegen und musst es nie wieder anfassen, auch nicht, wenn du den Router oder den PC tauschst...
